Tema 7: UNIDAD CENTRAL DE PROCESOS (CPU) Cáceres Pari Ángel Raúl

Presentación del tema: "Tema 7: UNIDAD CENTRAL DE PROCESOS (CPU) Cáceres Pari Ángel Raúl"— Transcripción de la presentación:

1 Tema 7: UNIDAD CENTRAL DE PROCESOS (CPU) Cáceres Pari Ángel Raúl
Aguilar Martinez Rudiar Zela

2 Introducción Concepto
La unidad central de procesamiento (del inglés central processing unit o CPU), es el hardware dentro de una computadora u otros dispositivos programables, que interpreta las instrucciones de un programa informático mediante la realización de las operaciones básicas aritméticas, lógicas y de entrada/salida del sistema. Dos componentes típicos de una CPU son la unidad aritmético lógica (ALU), que realiza operaciones aritméticas y lógicas, y la unidad de control (CU), que extrae instrucciones de la memoria, las decodifica y las ejecuta, llamando a la ALU cuando sea necesario.

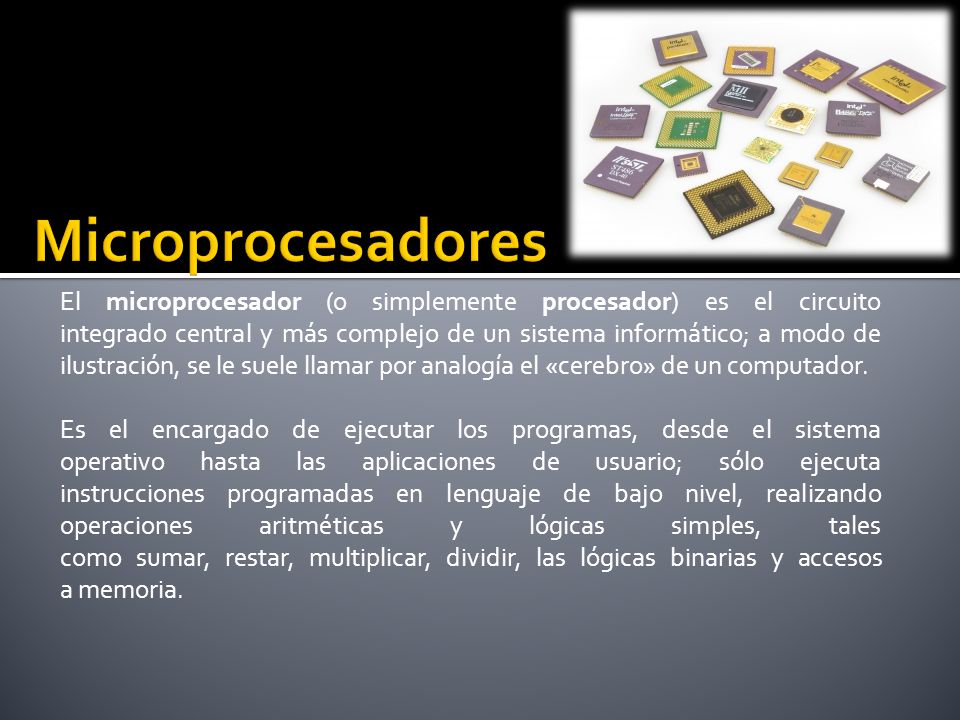

3 Microprocesadores El microprocesador (o simplemente procesador) es el circuito integrado central y más complejo de un sistema informático; a modo de ilustración, se le suele llamar por analogía el «cerebro» de un computador. Es el encargado de ejecutar los programas, desde el sistema operativo hasta las aplicaciones de usuario; sólo ejecuta instrucciones programadas en lenguaje de bajo nivel, realizando operaciones aritméticas y lógicas simples, tales como sumar, restar, multiplicar, dividir, las lógicas binarias y accesos a memoria.

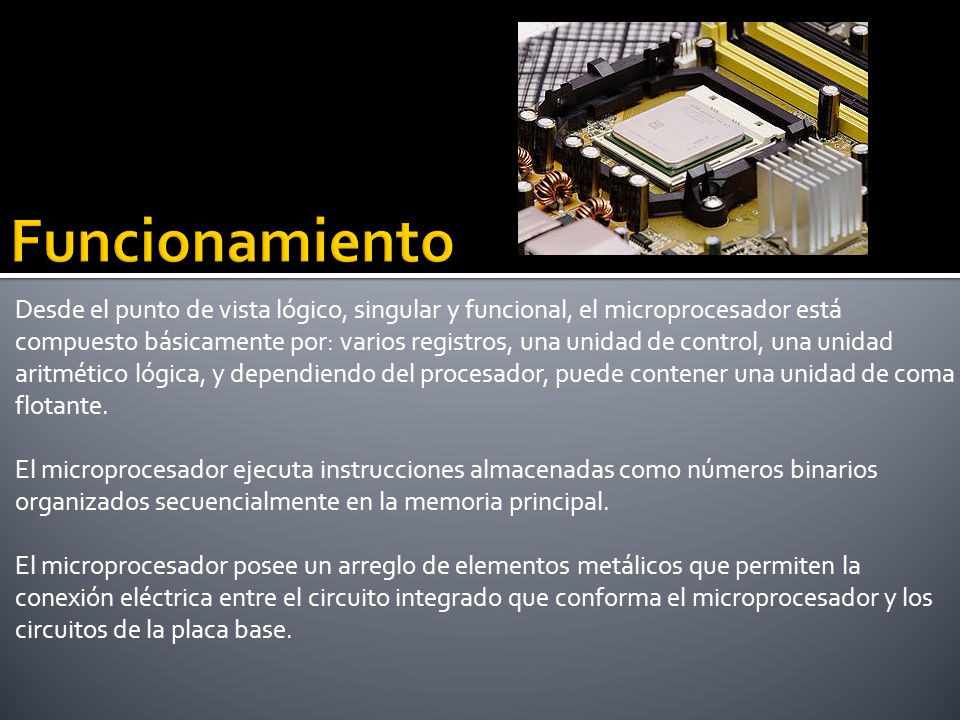

4 Funcionamiento Desde el punto de vista lógico, singular y funcional, el microprocesador está compuesto básicamente por: varios registros, una unidad de control, una unidad aritmético lógica, y dependiendo del procesador, puede contener una unidad de coma flotante. El microprocesador ejecuta instrucciones almacenadas como números binarios organizados secuencialmente en la memoria principal. El microprocesador posee un arreglo de elementos metálicos que permiten la conexión eléctrica entre el circuito integrado que conforma el microprocesador y los circuitos de la placa base.

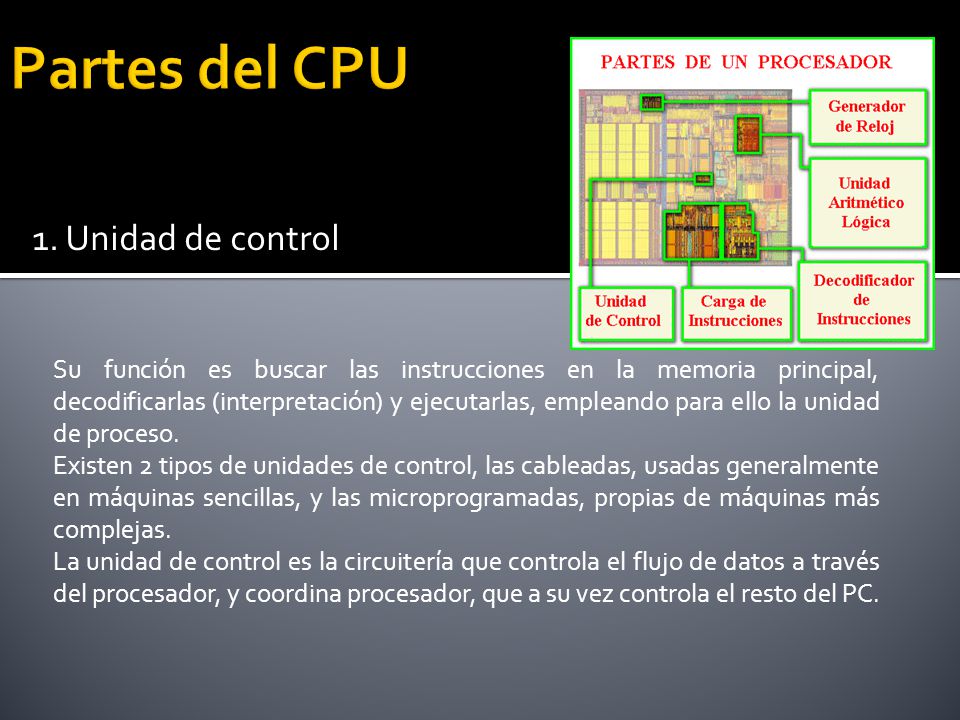

5 Partes del CPU 1. Unidad de control
Su función es buscar las instrucciones en la memoria principal, decodificarlas (interpretación) y ejecutarlas, empleando para ello la unidad de proceso. Existen 2 tipos de unidades de control, las cableadas, usadas generalmente en máquinas sencillas, y las microprogramadas, propias de máquinas más complejas. La unidad de control es la circuitería que controla el flujo de datos a través del procesador, y coordina procesador, que a su vez controla el resto del PC.

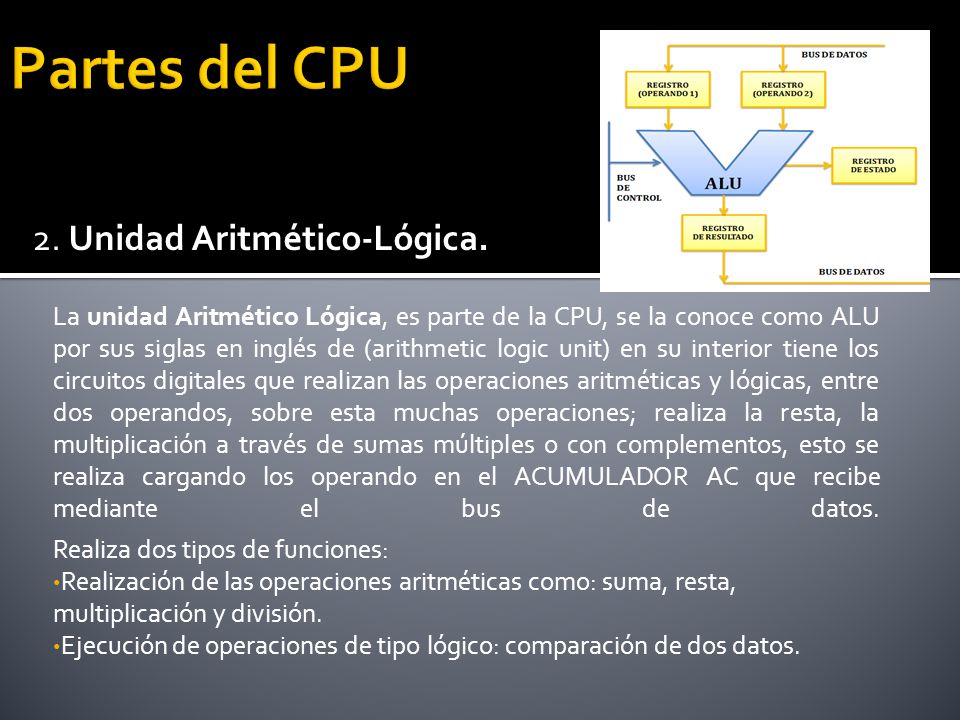

6 Partes del CPU 2. Unidad Aritmético-Lógica.
La unidad Aritmético Lógica, es parte de la CPU, se la conoce como ALU por sus siglas en inglés de (arithmetic logic unit) en su interior tiene los circuitos digitales que realizan las operaciones aritméticas y lógicas, entre dos operandos, sobre esta muchas operaciones; realiza la resta, la multiplicación a través de sumas múltiples o con complementos, esto se realiza cargando los operando en el ACUMULADOR AC que recibe mediante el bus de datos.   Realiza dos tipos de funciones: Realización de las operaciones aritméticas como: suma, resta, multiplicación y división. Ejecución de operaciones de tipo lógico: comparación de dos datos.

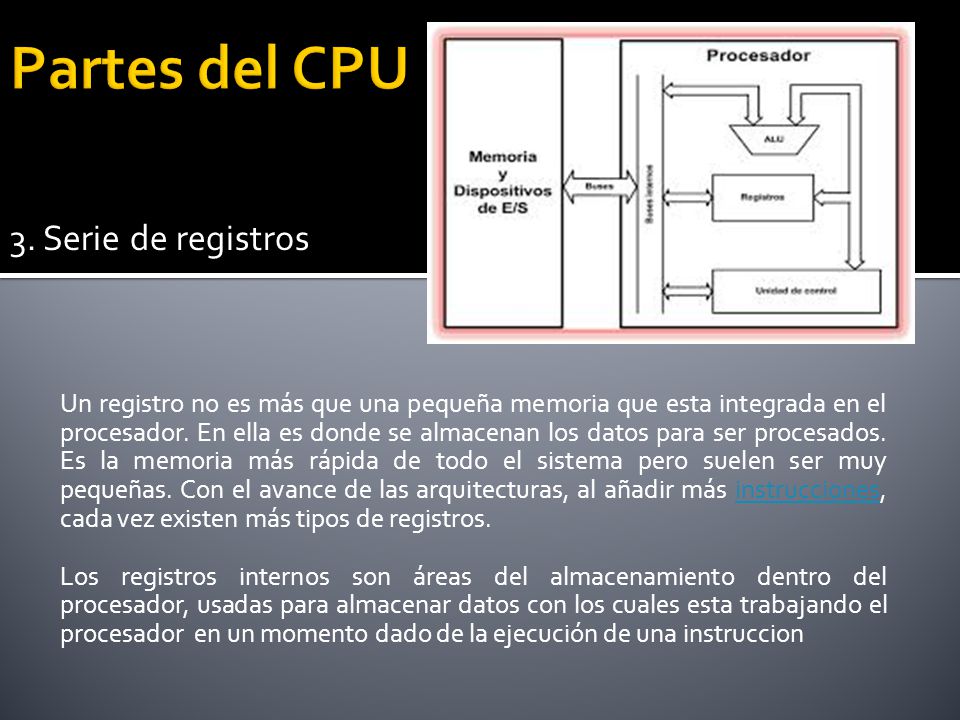

7 Partes del CPU 3. Serie de registros
Un registro no es más que una pequeña memoria que esta integrada en el procesador. En ella es donde se almacenan los datos para ser procesados. Es la memoria más rápida de todo el sistema pero suelen ser muy pequeñas. Con el avance de las arquitecturas, al añadir más instrucciones, cada vez existen más tipos de registros. Los registros internos son áreas del almacenamiento dentro del procesador, usadas para almacenar datos con los cuales esta trabajando el procesador en un momento dado de la ejecución de una instruccion

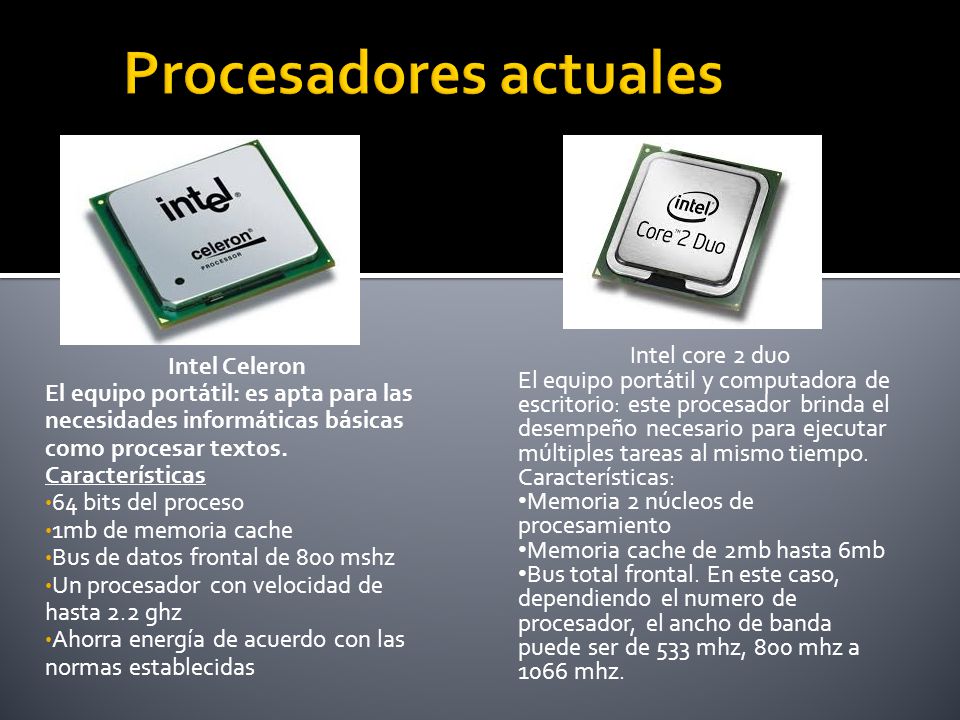

8 Procesadores actuales
Intel core 2 duo El equipo portátil y computadora de escritorio: este procesador brinda el desempeño necesario para ejecutar múltiples tareas al mismo tiempo. Características: Memoria 2 núcleos de procesamiento Memoria cache de 2mb hasta 6mb Bus total frontal. En este caso, dependiendo el numero de procesador, el ancho de banda puede ser de 533 mhz, 800 mhz a 1066 mhz. Intel Celeron El equipo portátil: es apta para las necesidades informáticas básicas como procesar textos. Características 64 bits del proceso 1mb de memoria cache Bus de datos frontal de 800 mshz Un procesador con velocidad de hasta 2.2 ghz Ahorra energía de acuerdo con las normas establecidas

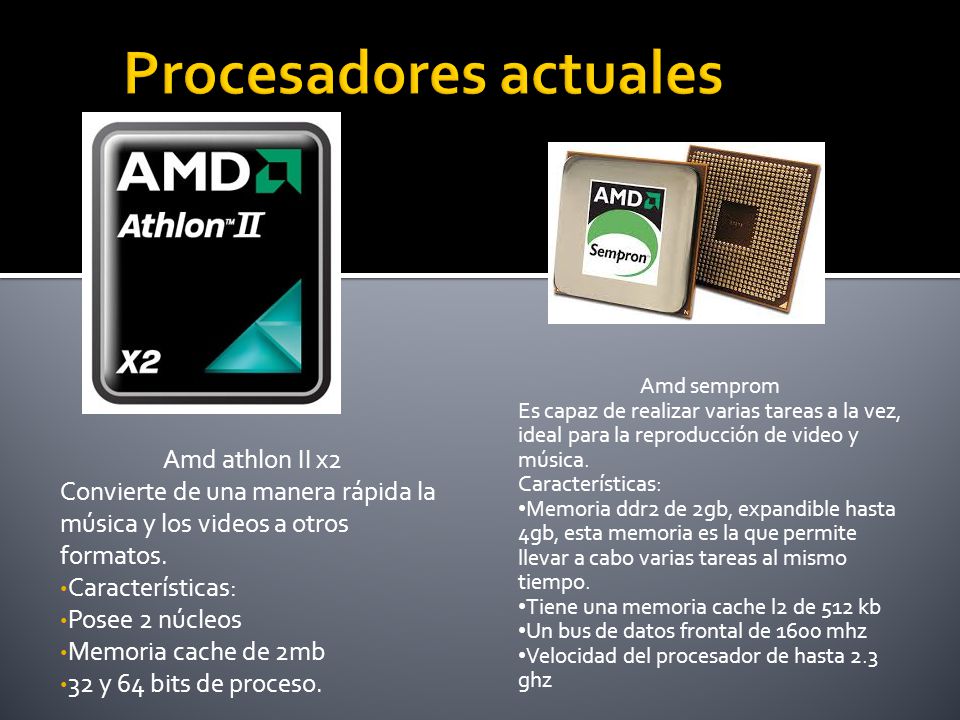

9 Procesadores actuales
Amd semprom Es capaz de realizar varias tareas a la vez, ideal para la reproducción de video y música. Características: Memoria ddr2 de 2gb, expandible hasta 4gb, esta memoria es la que permite llevar a cabo varias tareas al mismo tiempo. Tiene una memoria cache l2 de 512 kb Un bus de datos frontal de 1600 mhz Velocidad del procesador de hasta 2.3 ghz Amd athlon II x2 Convierte de una manera rápida la música y los videos a otros formatos. Características: Posee 2 núcleos Memoria cache de 2mb 32 y 64 bits de proceso.

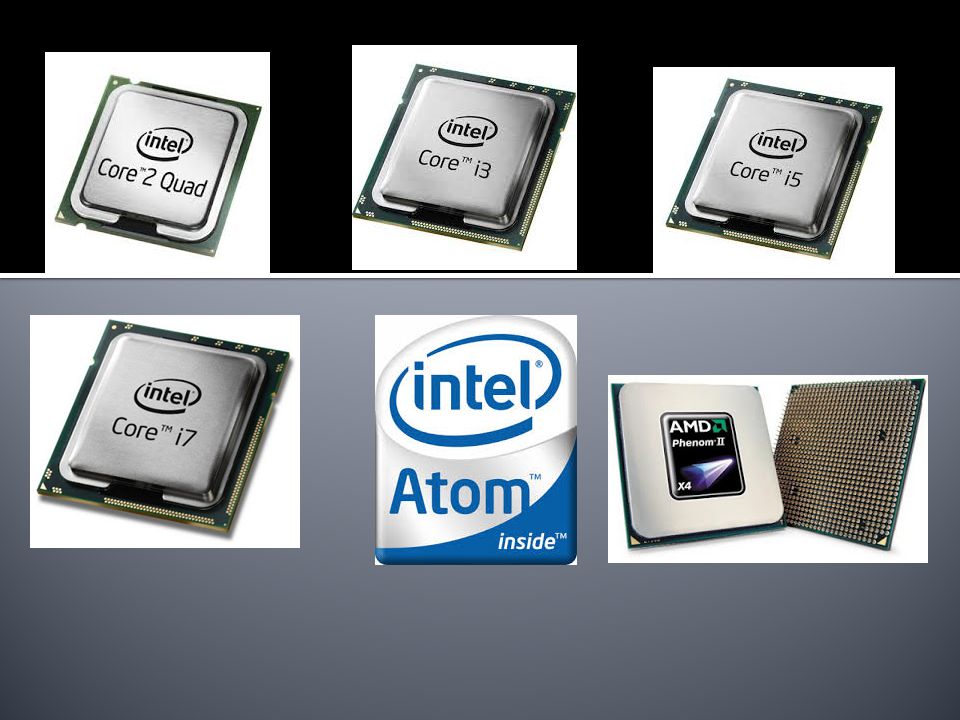

10

11 Unidades de medida de la información
El bit es la unidad mínima de información empleada en informática, en cualquier dispositivo digital, o en la teoría de la información. Con él, podemos representar dos valores cuales quiera, como verdadero o falso, abierto o cerrado, blanco o negro, norte o sur, masculino o femenino, rojo o azul, etc. Basta con asignar uno de esos valores al estado de “apagado” (0), y el otro al estado de “encendido” (1). Byte Un Byte u octeto, es una secuencia de bits contiguos, cuyo tamaño depende del código de información o código de caracteres en que sea definido. Se usa comúnmente como unidad básica de almacenamiento de datos en combinación con los prefijos de cantidad. Originalmente el byte fue elegido para ser un submúltiplo del tamaño de palabra de un ordenador, desde cinco a doce bits. El término “octeto” se utiliza ampliamente como un sinónimo preciso donde la ambigüedad es indeseable (por ejemplo, en definiciones de protocolos). Así que tenemos que un byte = 8 bits

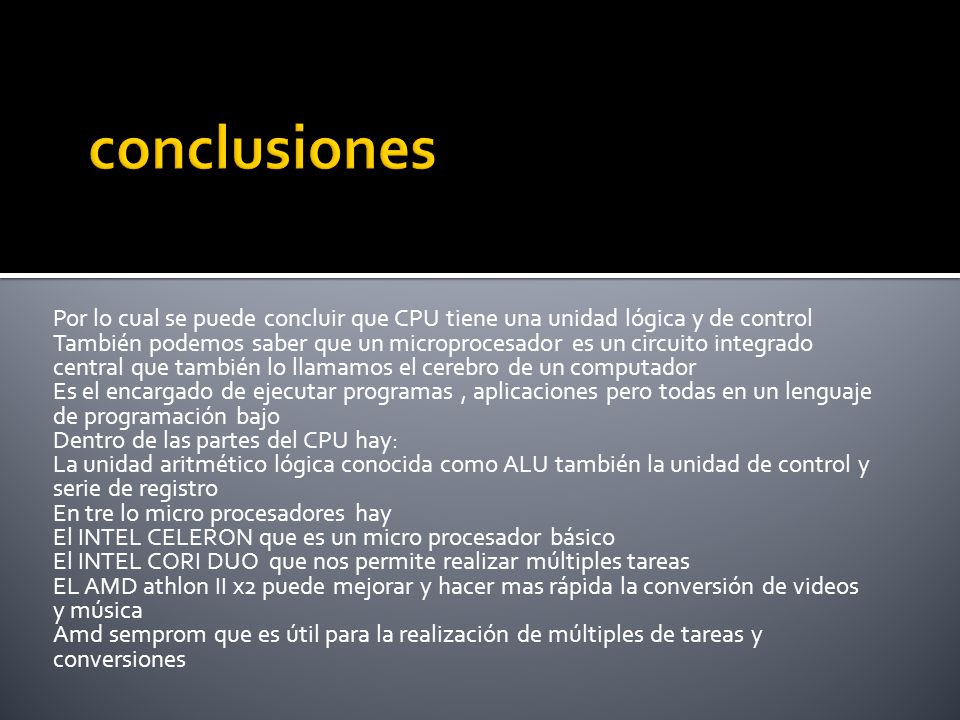

12 conclusiones Por lo cual se puede concluir que CPU tiene una unidad lógica y de control También podemos saber que un microprocesador es un circuito integrado central que también lo llamamos el cerebro de un computador Es el encargado de ejecutar programas , aplicaciones pero todas en un lenguaje de programación bajo Dentro de las partes del CPU hay: La unidad aritmético lógica conocida como ALU también la unidad de control y serie de registro En tre lo micro procesadores hay El INTEL CELERON que es un micro procesador básico El INTEL CORI DUO que nos permite realizar múltiples tareas EL AMD athlon II x2 puede mejorar y hacer mas rápida la conversión de videos y música Amd semprom que es útil para la realización de múltiples de tareas y conversiones

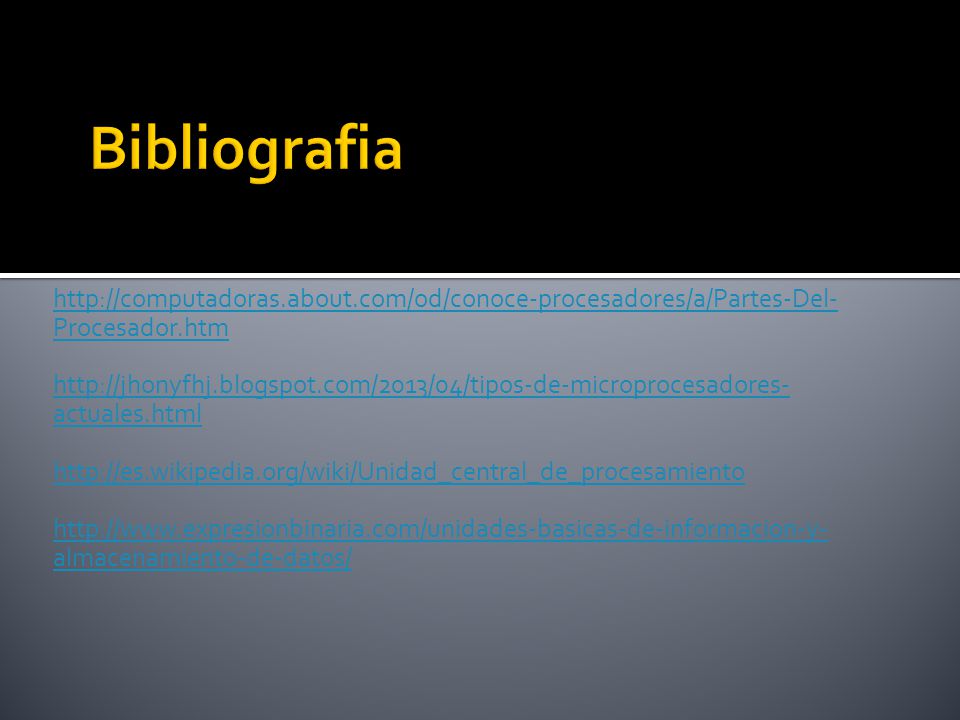

13 Bibliografia
