SITUACIONES PRESENTADAS

Presentación del tema: "SITUACIONES PRESENTADAS"— Transcripción de la presentación:

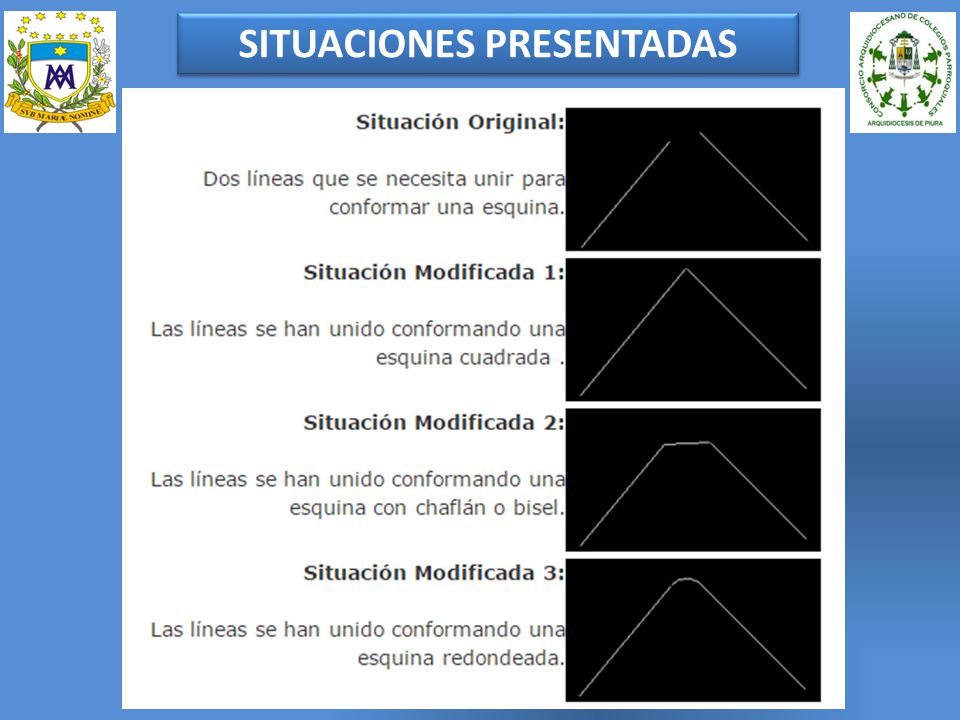

1 SITUACIONES PRESENTADAS

2 CHAFLAN Con este comando podremos crear esquinas cuadradas o con bisel, según se presentó en las situaciones Modificadas 1 y 2 anteriores. Para la ejecución del Comando Chaflán realizaremos los siguientes pasos: 1 Seleccionar con el ratón el Comando Chaflán desde la Ficha Inicio→ Panel Modificar.

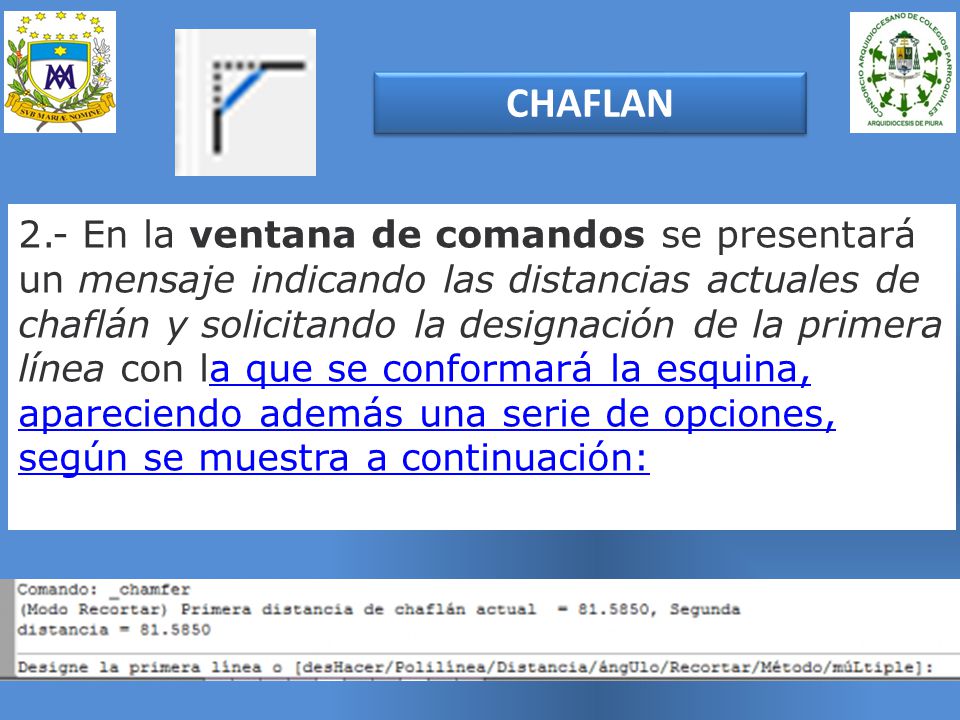

3 CHAFLAN 2.- En la ventana de comandos se presentará un mensaje indicando las distancias actuales de chaflán y solicitando la designación de la primera línea con la que se conformará la esquina, apareciendo además una serie de opciones, según se muestra a continuación:

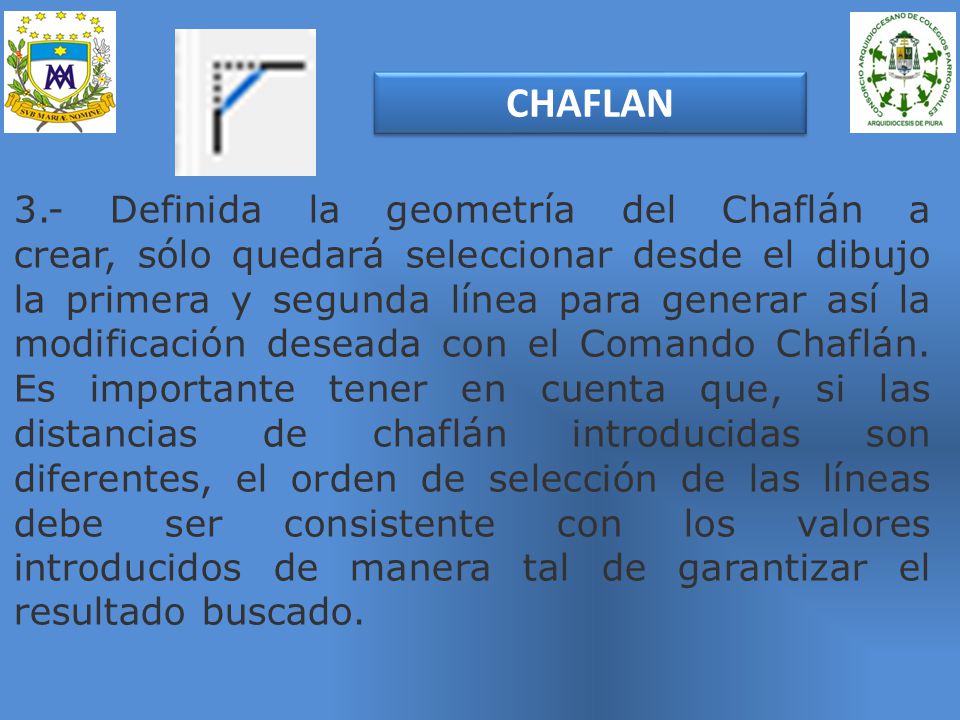

4 CHAFLAN 3.- Definida la geometría del Chaflán a crear, sólo quedará seleccionar desde el dibujo la primera y segunda línea para generar así la modificación deseada con el Comando Chaflán. Es importante tener en cuenta que, si las distancias de chaflán introducidas son diferentes, el orden de selección de las líneas debe ser consistente con los valores introducidos de manera tal de garantizar el resultado buscado.

5

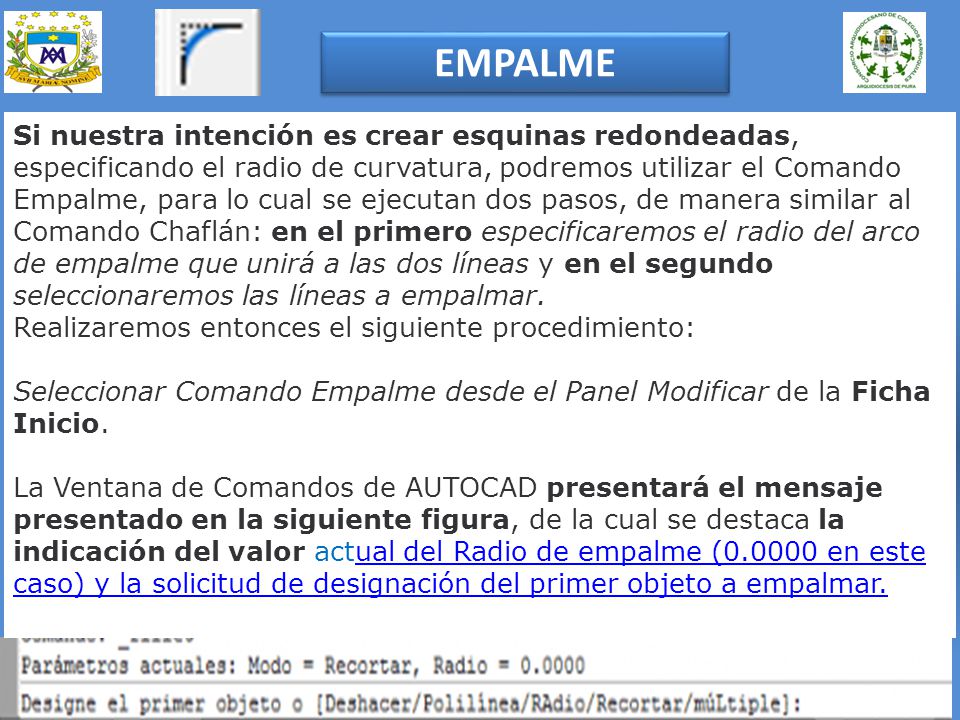

6 EMPALME Si nuestra intención es crear esquinas redondeadas, especificando el radio de curvatura, podremos utilizar el Comando Empalme, para lo cual se ejecutan dos pasos, de manera similar al Comando Chaflán: en el primero especificaremos el radio del arco de empalme que unirá a las dos líneas y en el segundo seleccionaremos las líneas a empalmar. Realizaremos entonces el siguiente procedimiento: 1 Seleccionar Comando Empalme desde el Panel Modificar de la Ficha Inicio. 2 La Ventana de Comandos de AUTOCAD presentará el mensaje presentado en la siguiente figura, de la cual se destaca la indicación del valor actual del Radio de empalme ( en este caso) y la solicitud de designación del primer objeto a empalmar.

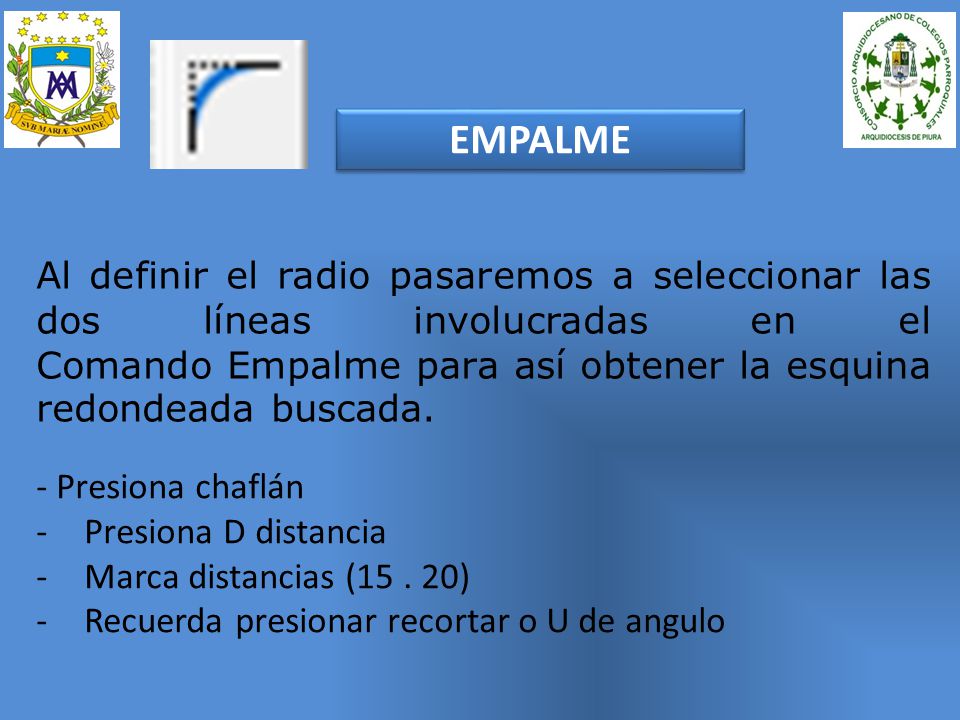

7 EMPALME Al definir el radio pasaremos a seleccionar las dos líneas involucradas en el Comando Empalme para así obtener la esquina redondeada buscada. - Presiona chaflán Presiona D distancia Marca distancias ( ) Recuerda presionar recortar o U de angulo

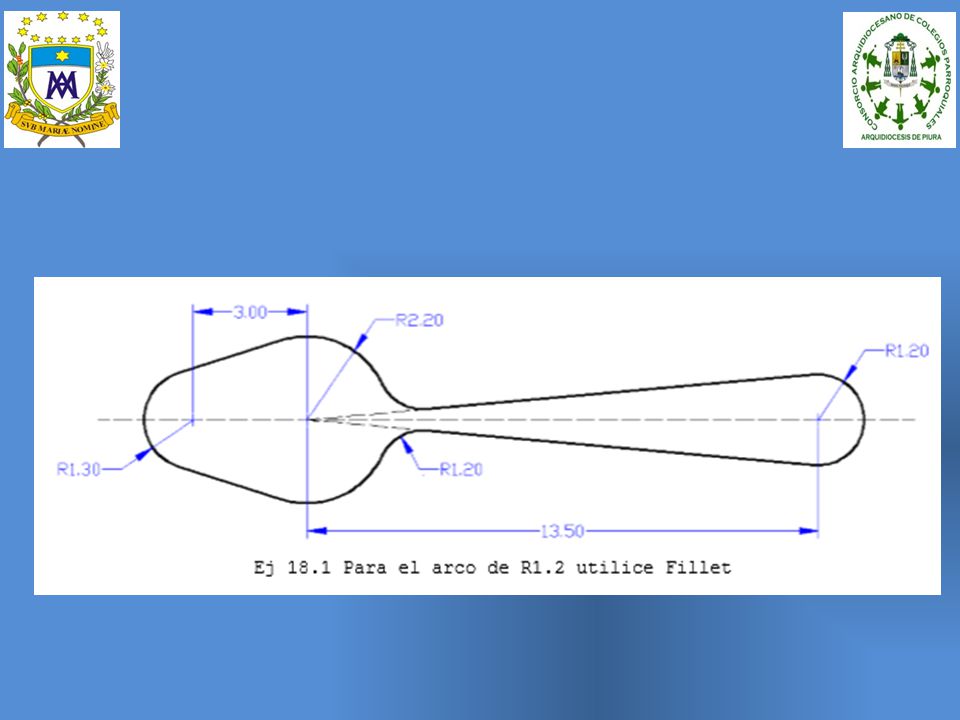

8

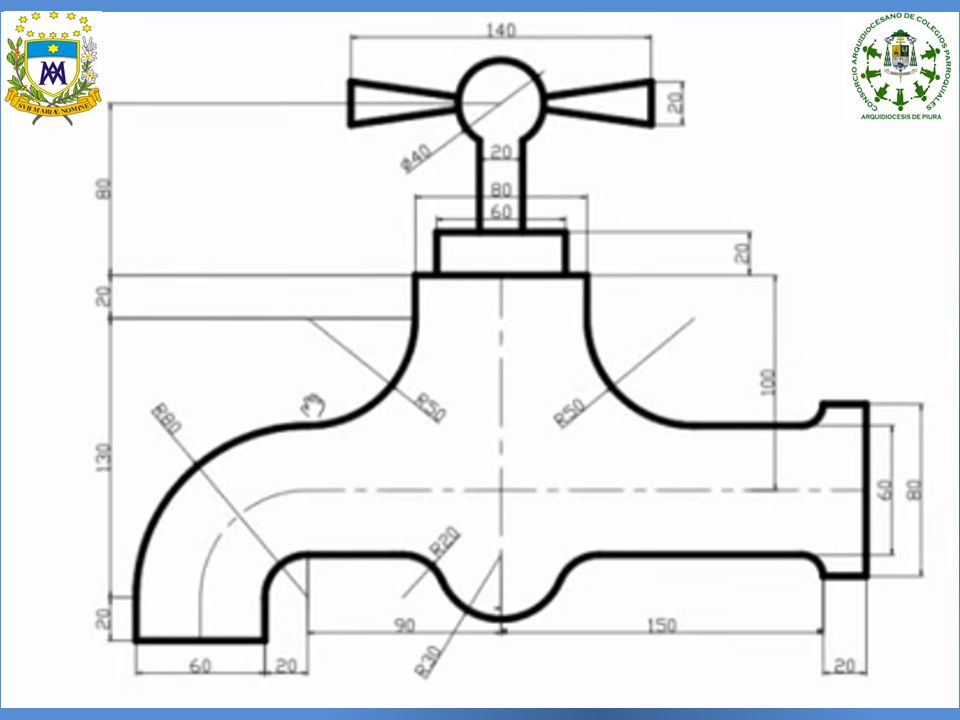

9
