Multi-Protocol Label Switching

Presentación del tema: "Multi-Protocol Label Switching"— Transcripción de la presentación:

1 Multi-Protocol Label Switching
MPLS Multi-Protocol Label Switching Teoría de las Comunicaciones 4 de Mayo del 2011

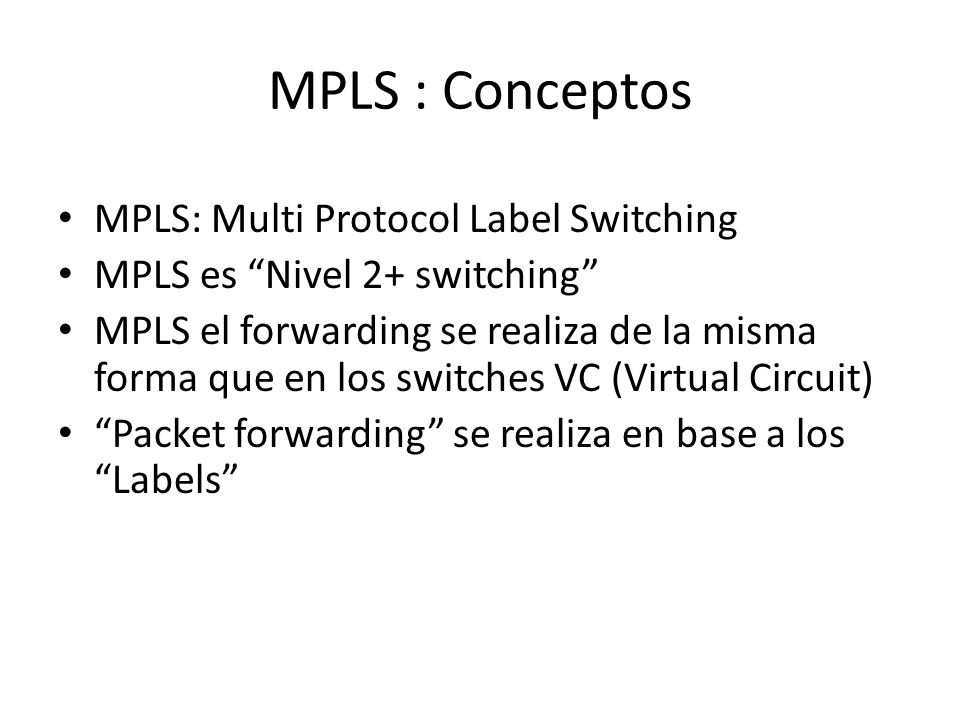

2 MPLS : Conceptos MPLS: Multi Protocol Label Switching
MPLS es “Nivel 2+ switching” MPLS el forwarding se realiza de la misma forma que en los switches VC (Virtual Circuit) “Packet forwarding” se realiza en base a los “Labels”

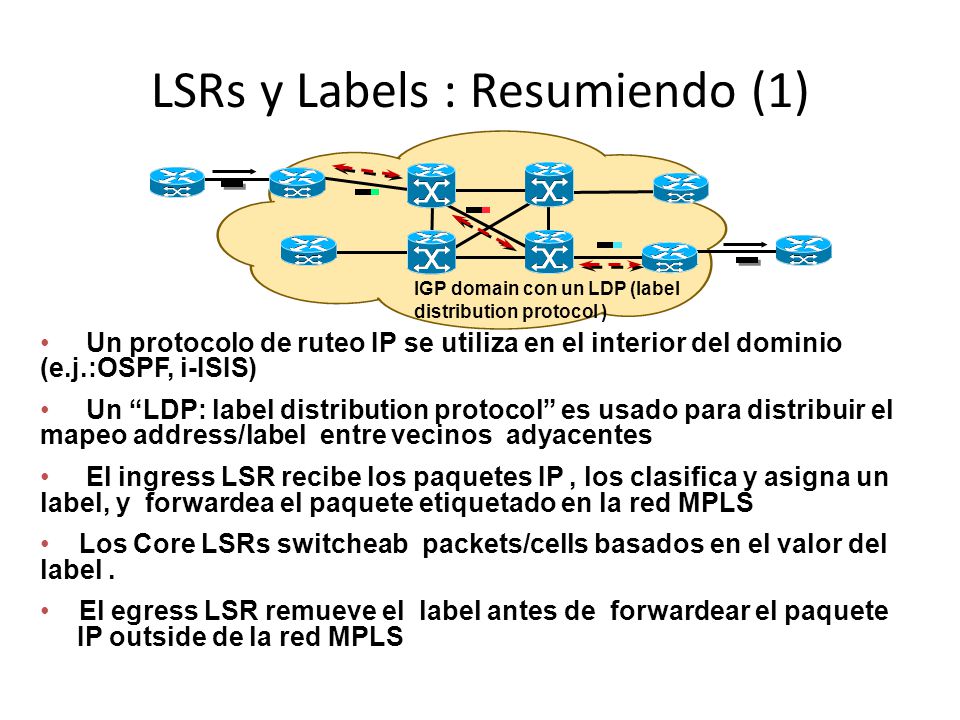

3 LSRs y Labels : Resumiendo (1)
IGP domain con un LDP (label distribution protocol ) Un protocolo de ruteo IP se utiliza en el interior del dominio (e.j.:OSPF, i-ISIS) Un “LDP: label distribution protocol” es usado para distribuir el mapeo address/label entre vecinos adyacentes El ingress LSR recibe los paquetes IP , los clasifica y asigna un label, y forwardea el paquete etiquetado en la red MPLS Los Core LSRs switcheab packets/cells basados en el valor del label . El egress LSR remueve el label antes de forwardear el paquete IP outside de la red MPLS

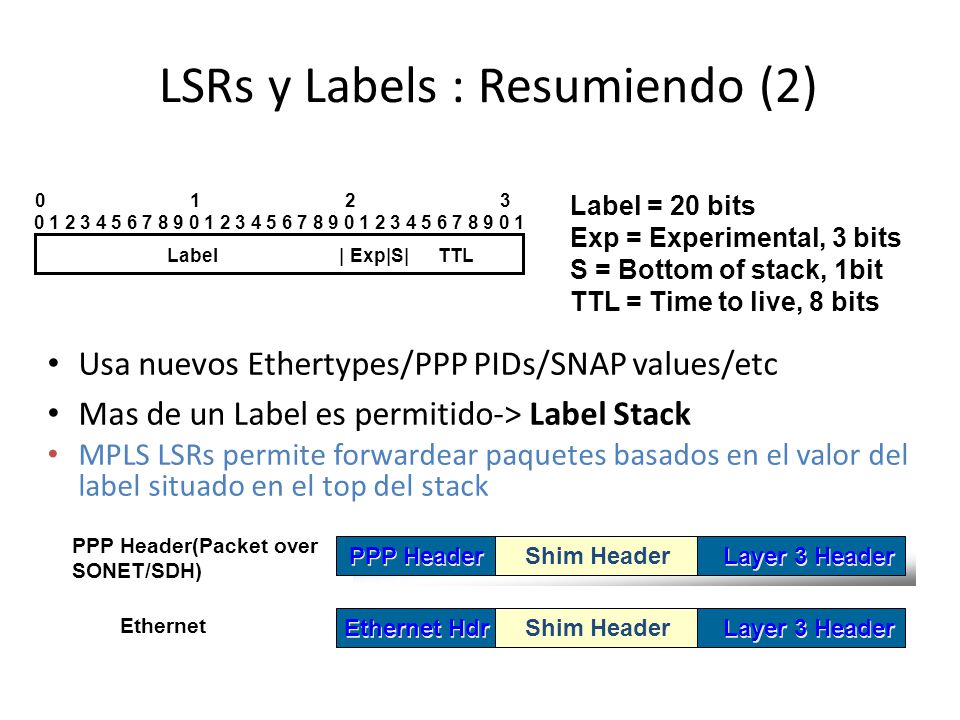

4 LSRs y Labels : Resumiendo (2)
Label | Exp|S| TTL Label = 20 bits Exp = Experimental, 3 bits S = Bottom of stack, 1bit TTL = Time to live, 8 bits Usa nuevos Ethertypes/PPP PIDs/SNAP values/etc Mas de un Label es permitido-> Label Stack MPLS LSRs permite forwardear paquetes basados en el valor del label situado en el top del stack PPP Header(Packet over SONET/SDH) PPP Header Shim Header Layer 3 Header Ethernet Ethernet Hdr Shim Header Layer 3 Header

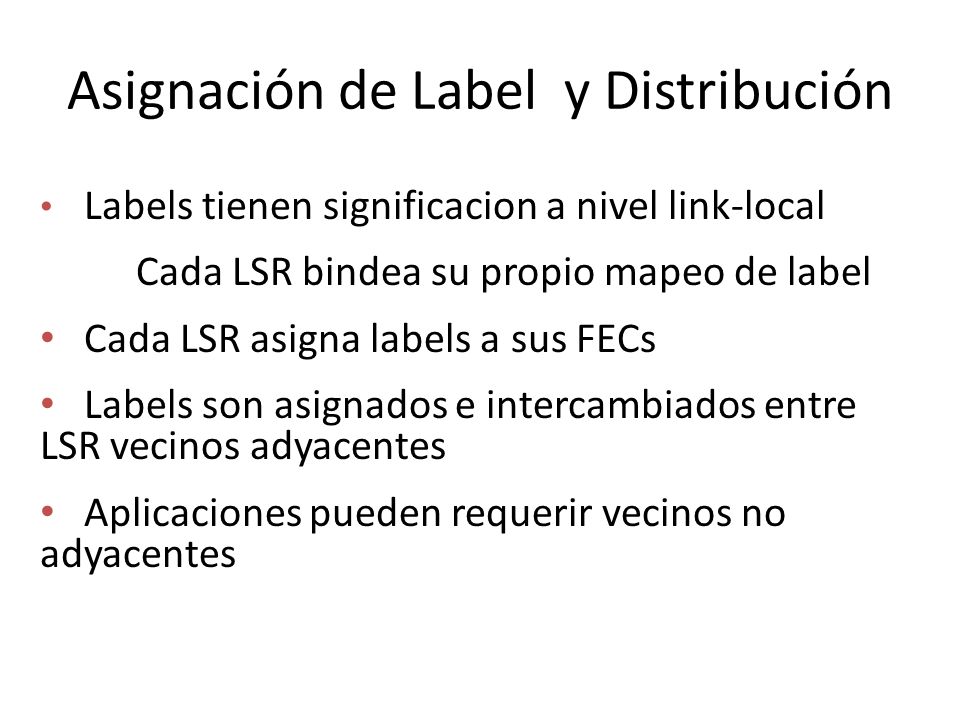

5 Asignación de Label y Distribución
Labels tienen significacion a nivel link-local Cada LSR bindea su propio mapeo de label Cada LSR asigna labels a sus FECs Labels son asignados e intercambiados entre LSR vecinos adyacentes Aplicaciones pueden requerir vecinos no adyacentes

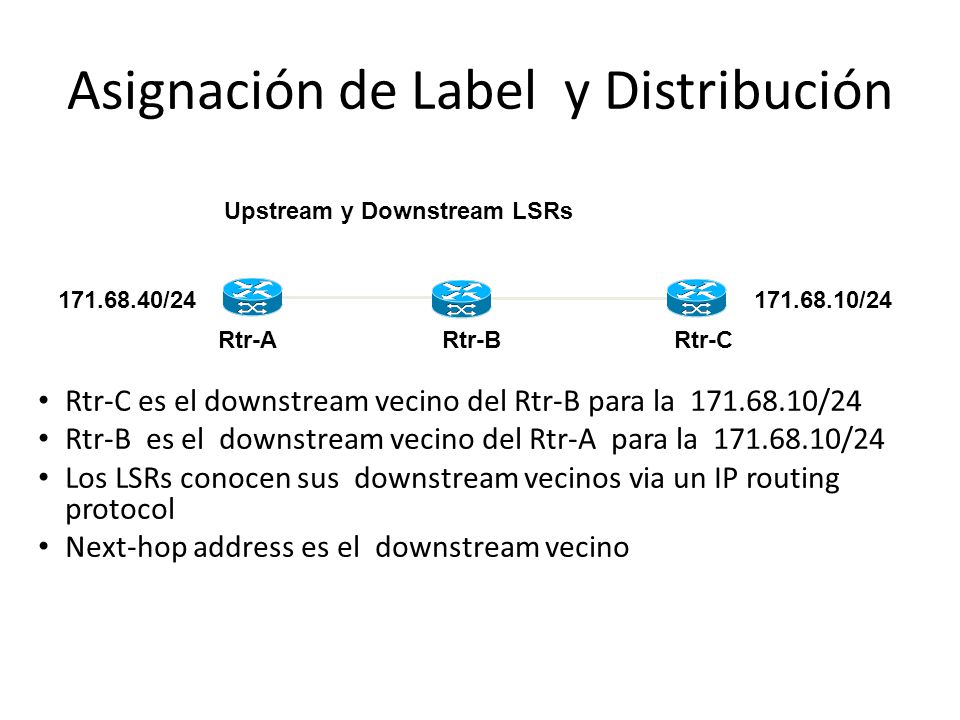

6 Asignación de Label y Distribución
Upstream y Downstream LSRs /24 /24 Rtr-A Rtr-B Rtr-C Rtr-C es el downstream vecino del Rtr-B para la /24 Rtr-B es el downstream vecino del Rtr-A para la /24 Los LSRs conocen sus downstream vecinos via un IP routing protocol Next-hop address es el downstream vecino

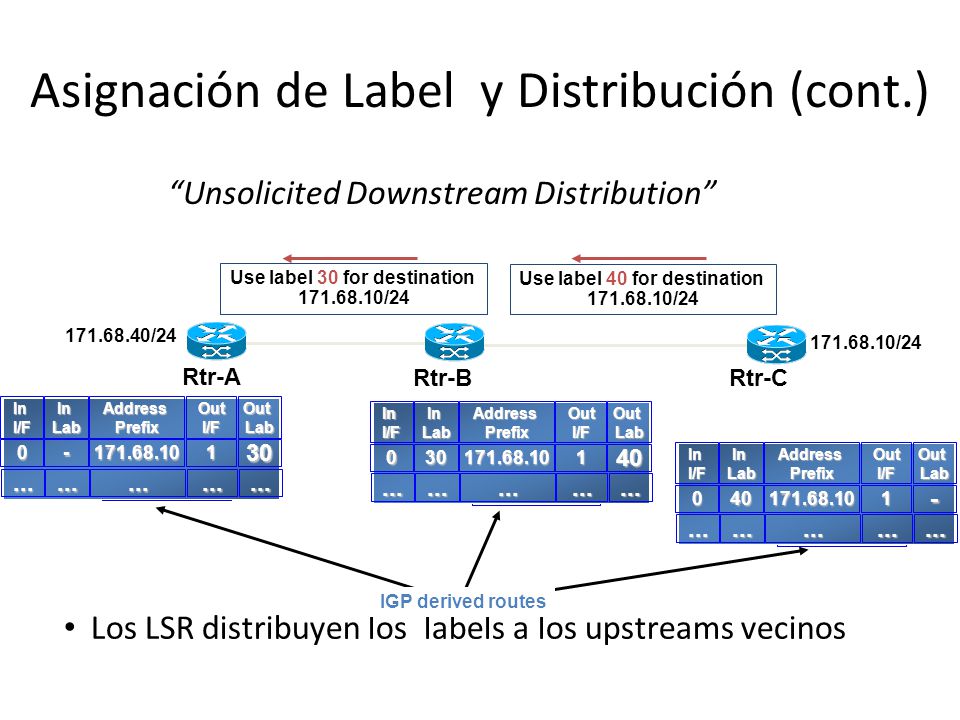

7 Asignación de Label y Distribución (cont.)
“Unsolicited Downstream Distribution” Use label 30 for destination /24 Use label 40 for destination /24 /24 /24 Rtr-A Rtr-B Rtr-C Next-Hop In Lab - ... Address Prefix Out I/F 1 30 Next-Hop In Lab 30 ... Address Prefix Out I/F 1 40 Next-Hop In Lab 40 ... Address Prefix Out I/F 1 - Los LSR distribuyen los labels a los upstreams vecinos IGP derived routes

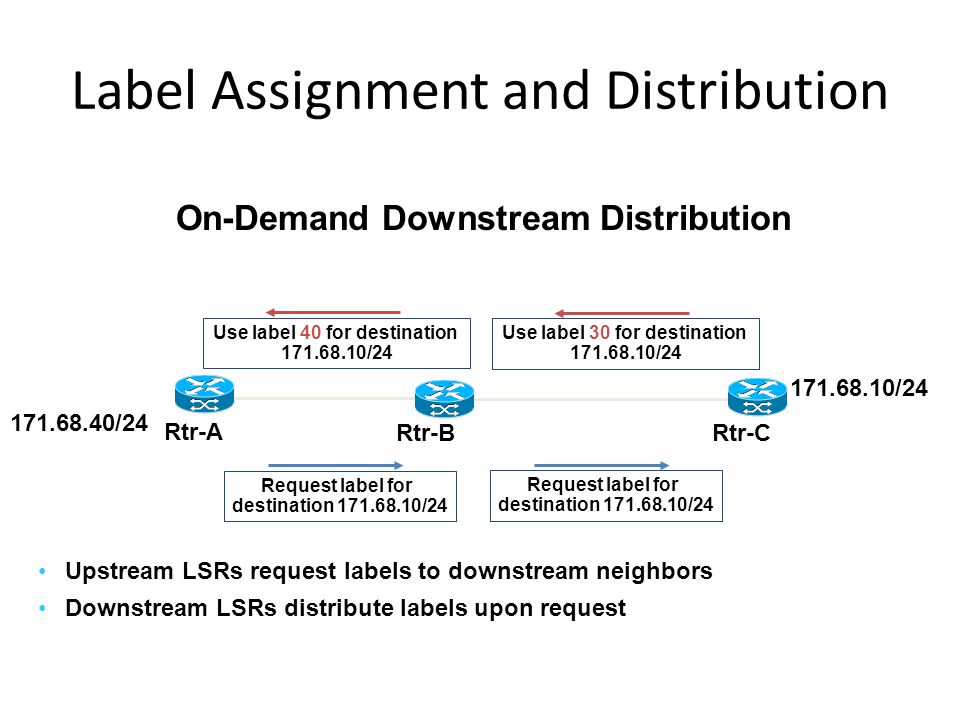

8 Label Assignment and Distribution
On-Demand Downstream Distribution Use label 40 for destination /24 Use label 30 for destination /24 /24 /24 Rtr-A Rtr-B Rtr-C Request label for destination /24 Request label for destination /24 Upstream LSRs request labels to downstream neighbors Downstream LSRs distribute labels upon request

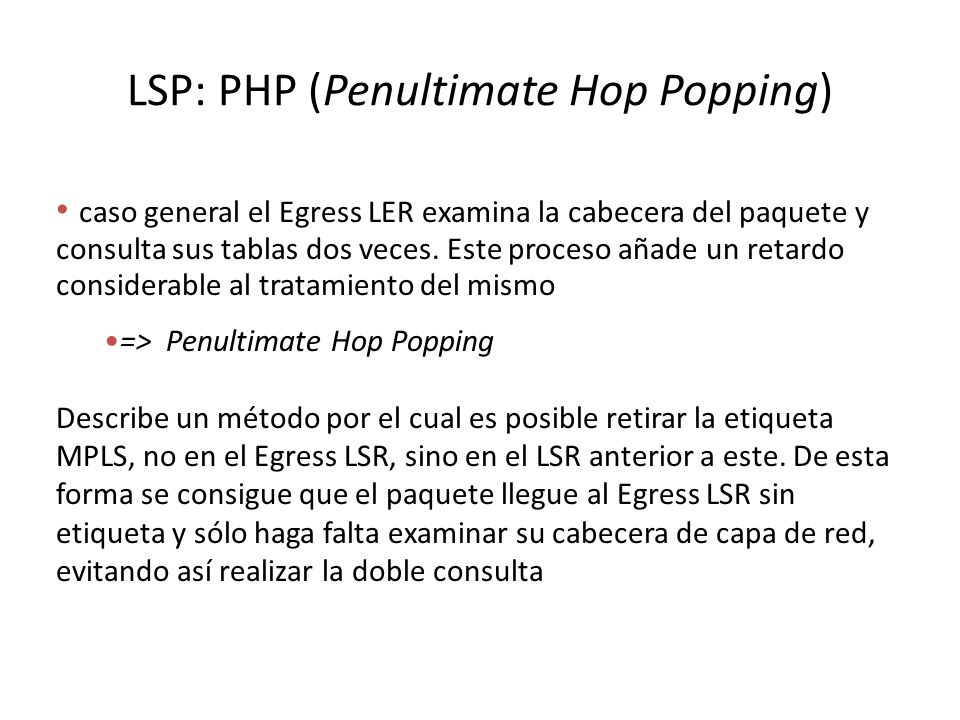

9 LSP: PHP (Penultimate Hop Popping)
caso general el Egress LER examina la cabecera del paquete y consulta sus tablas dos veces. Este proceso añade un retardo considerable al tratamiento del mismo => Penultimate Hop Popping Describe un método por el cual es posible retirar la etiqueta MPLS, no en el Egress LSR, sino en el LSR anterior a este. De esta forma se consigue que el paquete llegue al Egress LSR sin etiqueta y sólo haga falta examinar su cabecera de capa de red, evitando así realizar la doble consulta

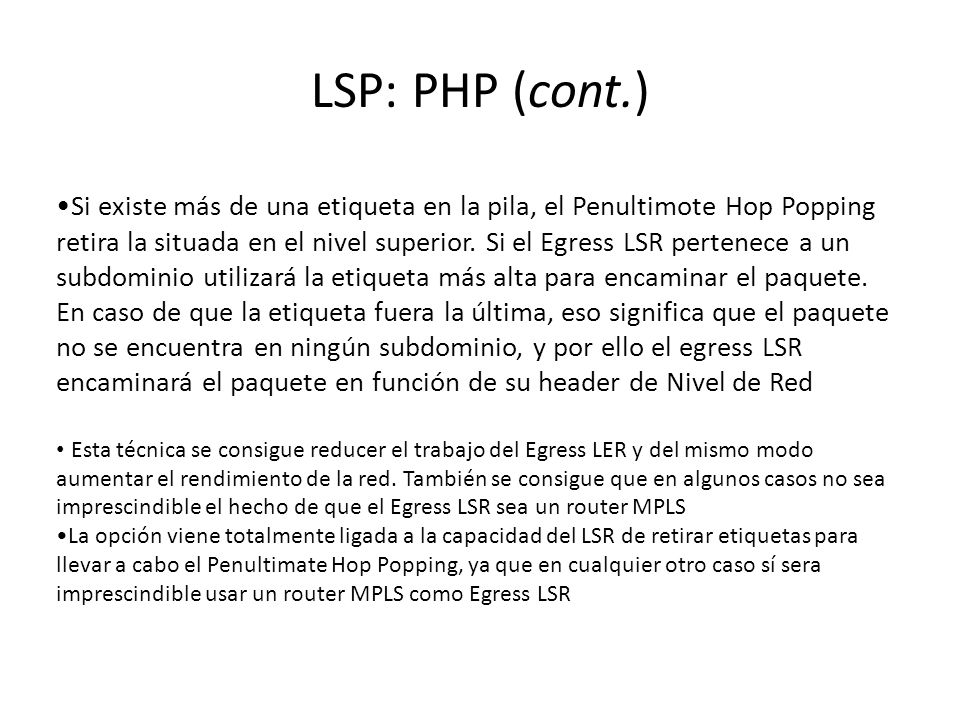

10 LSP: PHP (cont.) Si existe más de una etiqueta en la pila, el Penultimote Hop Popping retira la situada en el nivel superior. Si el Egress LSR pertenece a un subdominio utilizará la etiqueta más alta para encaminar el paquete. En caso de que la etiqueta fuera la última, eso significa que el paquete no se encuentra en ningún subdominio, y por ello el egress LSR encaminará el paquete en función de su header de Nivel de Red Esta técnica se consigue reducer el trabajo del Egress LER y del mismo modo aumentar el rendimiento de la red. También se consigue que en algunos casos no sea imprescindible el hecho de que el Egress LSR sea un router MPLS La opción viene totalmente ligada a la capacidad del LSR de retirar etiquetas para llevar a cabo el Penultimate Hop Popping, ya que en cualquier otro caso sí sera imprescindible usar un router MPLS como Egress LSR

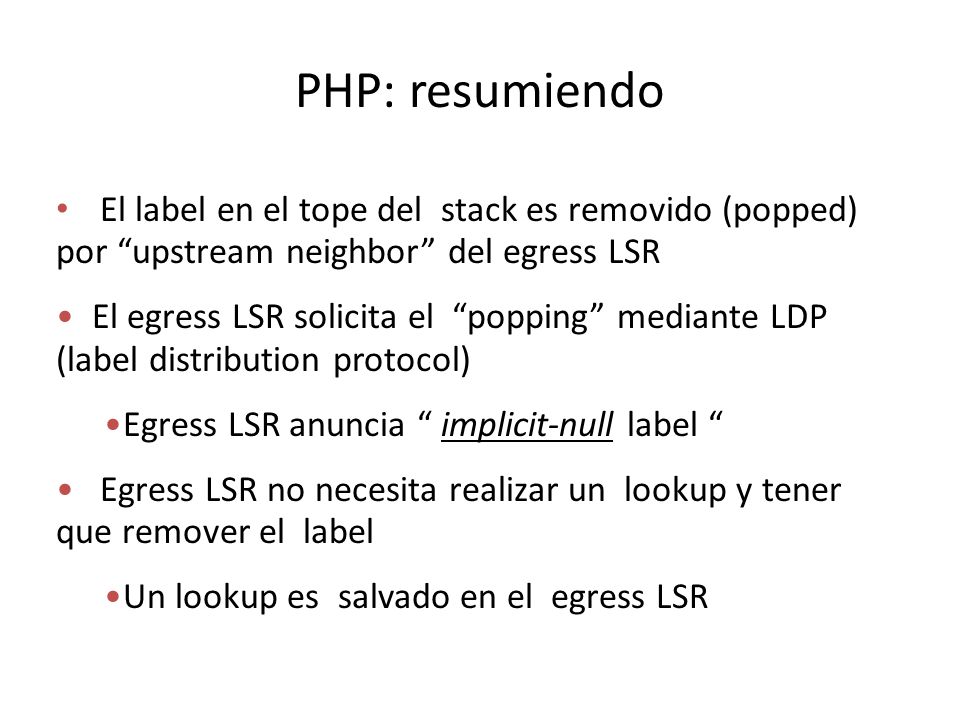

11 PHP: resumiendo El label en el tope del stack es removido (popped) por “upstream neighbor” del egress LSR El egress LSR solicita el “popping” mediante LDP (label distribution protocol) Egress LSR anuncia “ implicit-null label “ Egress LSR no necesita realizar un lookup y tener que remover el label Un lookup es salvado en el egress LSR

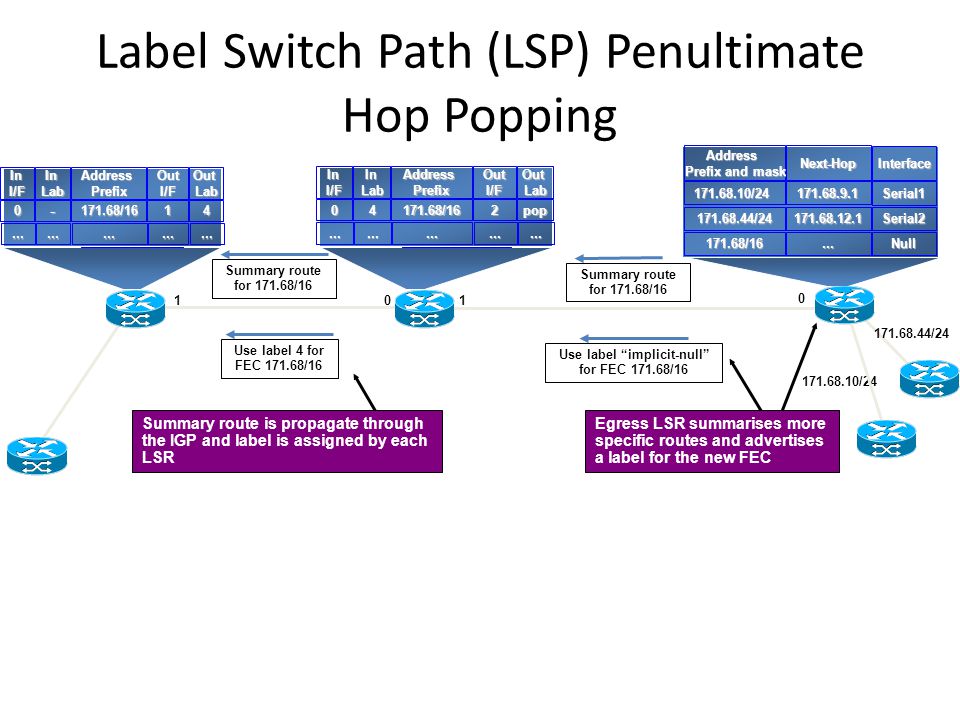

12 Label Switch Path (LSP) Penultimate Hop Popping
Address Prefix and mask /24 Next-Hop Interface Serial1 /24 Serial2 171.68/16 ... Null Next-Hop In Lab Address Prefix Out I/F - 171.68/16 1 4 ... Next-Hop In Lab Address Prefix Out I/F 4 171.68/16 2 pop ... Summary route for /16 Summary route for /16 1 1 /24 Use label 4 for FEC /16 Use label “implicit-null” for FEC /16 /24 Summary route is propagate through the IGP and label is assigned by each LSR Egress LSR summarises more specific routes and advertises a label for the new FEC

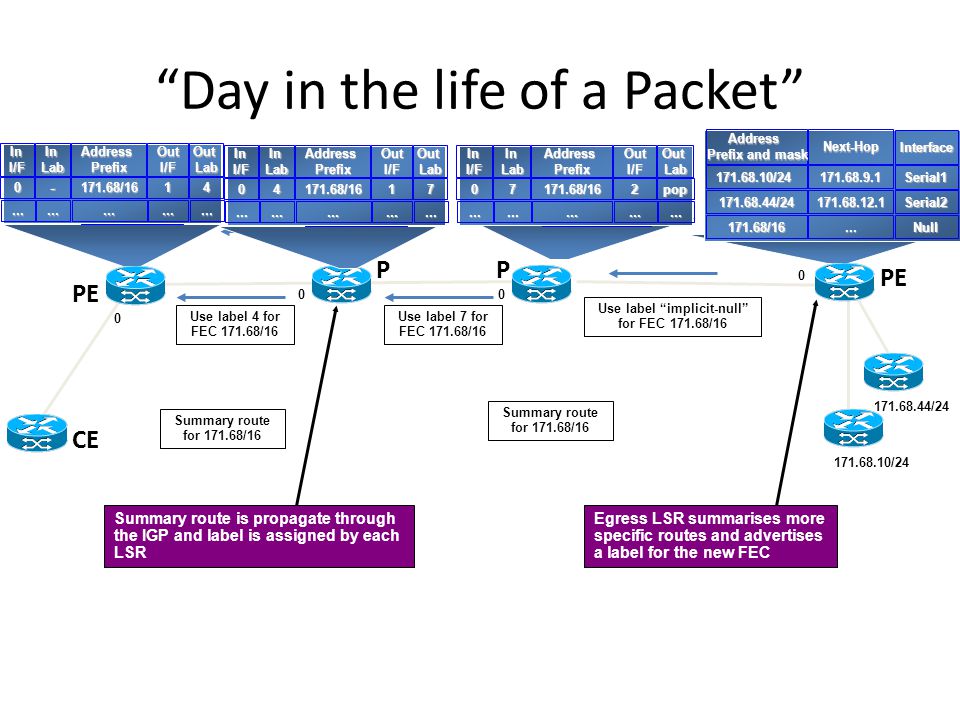

13 “Day in the life of a Packet”
Address Prefix and mask /24 Next-Hop Interface Serial1 /24 Serial2 171.68/16 ... Null Next-Hop In Lab Address Prefix Out I/F - 171.68/16 1 4 ... Next-Hop In Lab Address Prefix Out I/F 4 171.68/16 1 7 ... Next-Hop In Lab Address Prefix Out I/F 7 171.68/16 2 pop ... P P 1 1 2 PE PE Use label “implicit-null” for FEC /16 Use label 4 for FEC /16 Use label 7 for FEC /16 /24 Summary route for /16 Summary route for /16 CE /24 Summary route is propagate through the IGP and label is assigned by each LSR Egress LSR summarises more specific routes and advertises a label for the new FEC

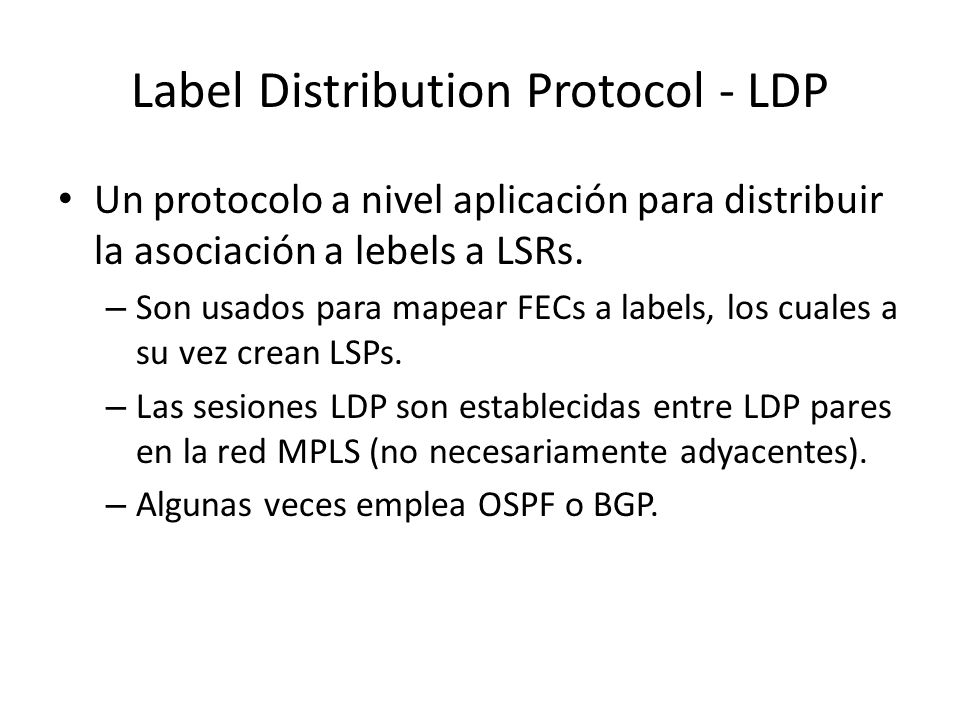

14 Label Distribution Protocol - LDP
Un protocolo a nivel aplicación para distribuir la asociación a lebels a LSRs. Son usados para mapear FECs a labels, los cuales a su vez crean LSPs. Las sesiones LDP son establecidas entre LDP pares en la red MPLS (no necesariamente adyacentes). Algunas veces emplea OSPF o BGP.

15 Detalles de LDP Tipos de mensaje LDP:
discovery messages— anuncia y mantiene la presencia de un LSR en la red session messages— establece, mantiene, y termina sesiones entre LDP pares advertisement messages— crea, cambia, y borra mapeo de labels para FECs notification messages— provee información de avisos y señalización de errores

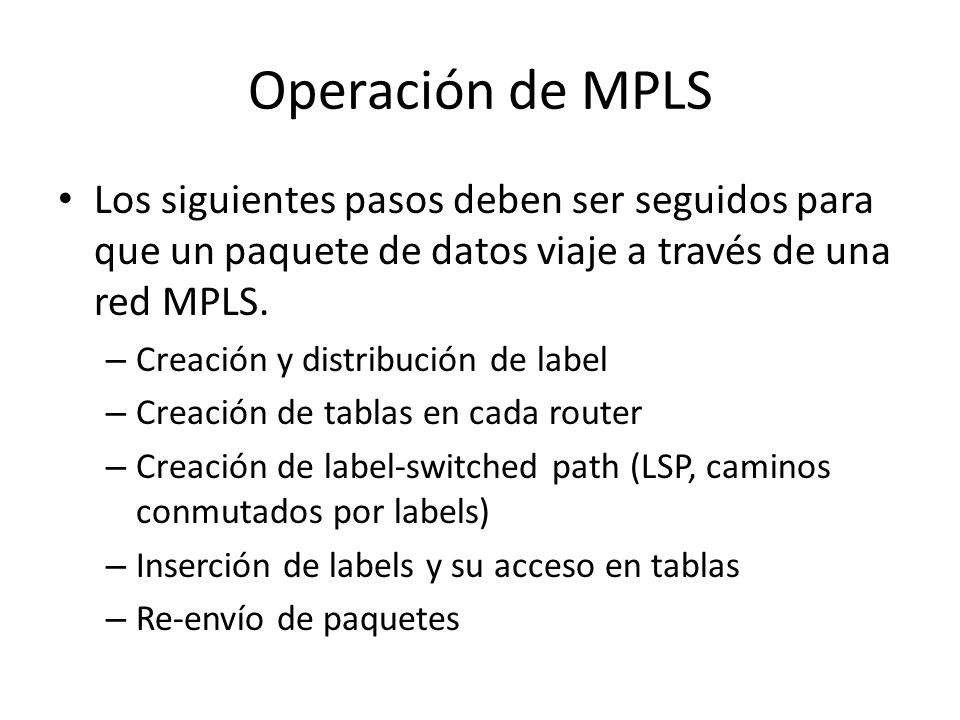

16 Operación de MPLS Los siguientes pasos deben ser seguidos para que un paquete de datos viaje a través de una red MPLS. Creación y distribución de label Creación de tablas en cada router Creación de label-switched path (LSP, caminos conmutados por labels) Inserción de labels y su acceso en tablas Re-envío de paquetes

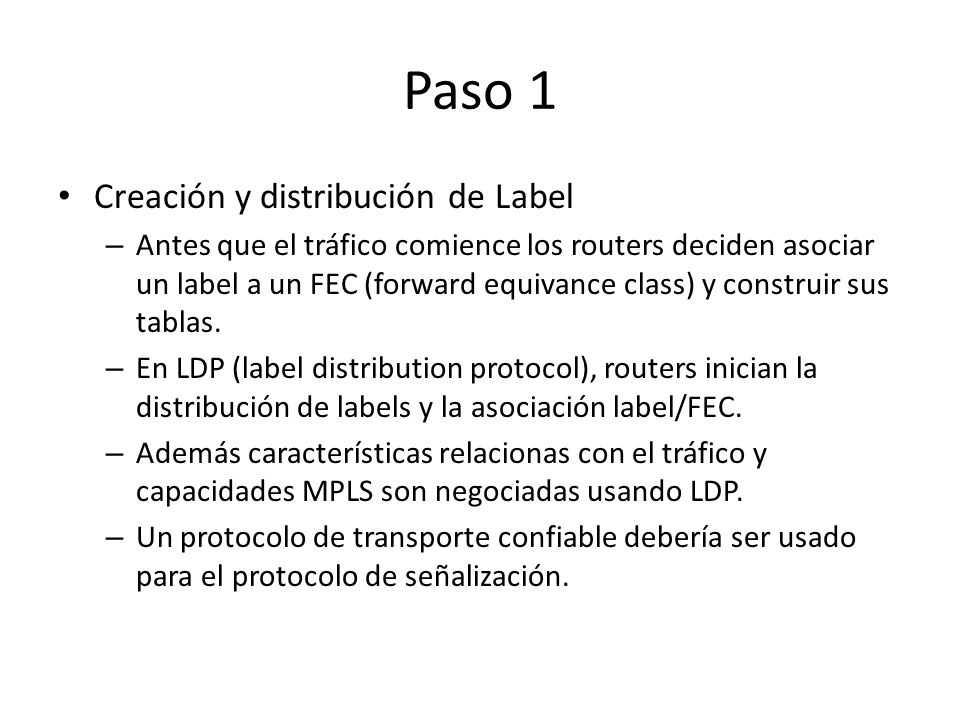

17 Paso 1 Creación y distribución de Label
Antes que el tráfico comience los routers deciden asociar un label a un FEC (forward equivance class) y construir sus tablas. En LDP (label distribution protocol), routers inician la distribución de labels y la asociación label/FEC. Además características relacionas con el tráfico y capacidades MPLS son negociadas usando LDP. Un protocolo de transporte confiable debería ser usado para el protocolo de señalización.

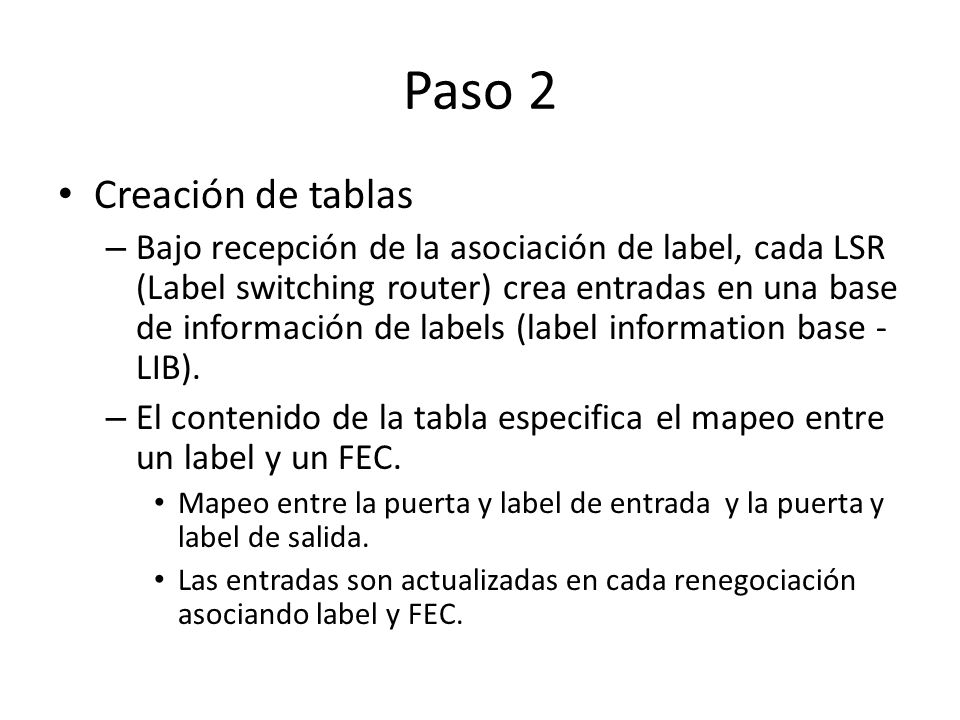

18 Paso 2 Creación de tablas
Bajo recepción de la asociación de label, cada LSR (Label switching router) crea entradas en una base de información de labels (label information base - LIB). El contenido de la tabla especifica el mapeo entre un label y un FEC. Mapeo entre la puerta y label de entrada y la puerta y label de salida. Las entradas son actualizadas en cada renegociación asociando label y FEC.

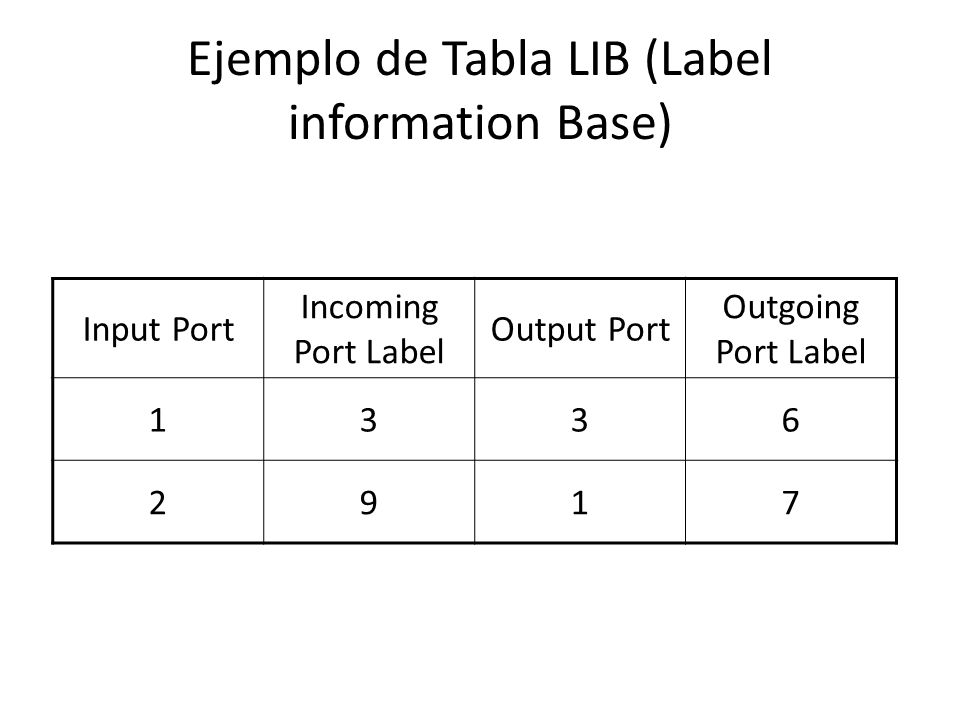

19 Ejemplo de Tabla LIB (Label information Base)
Input Port Incoming Port Label Output Port Outgoing Port Label 1 3 6 2 9 7

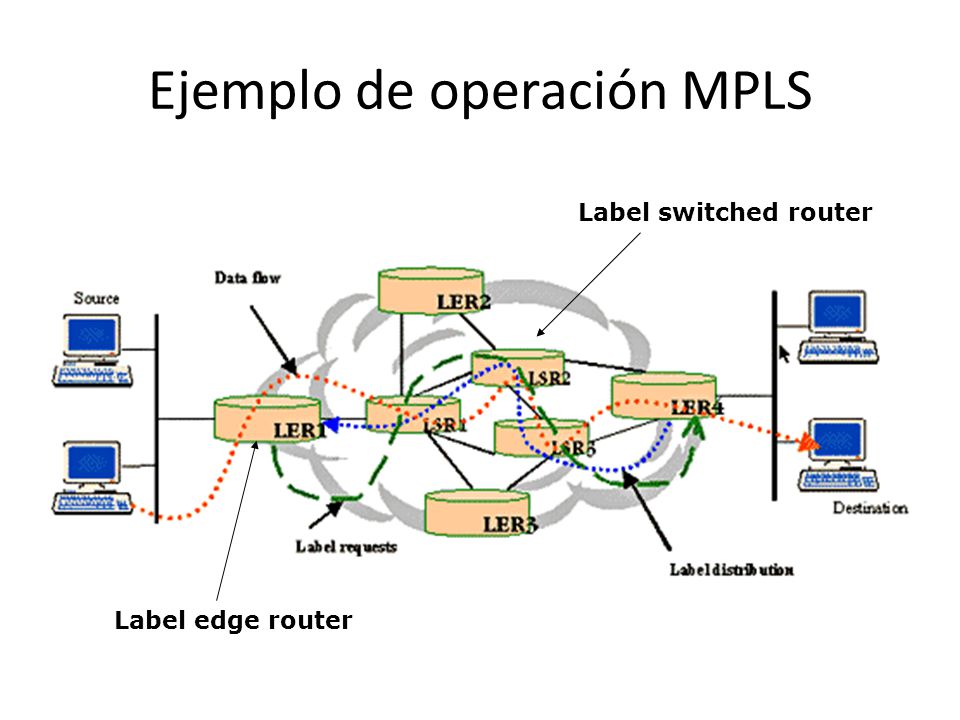

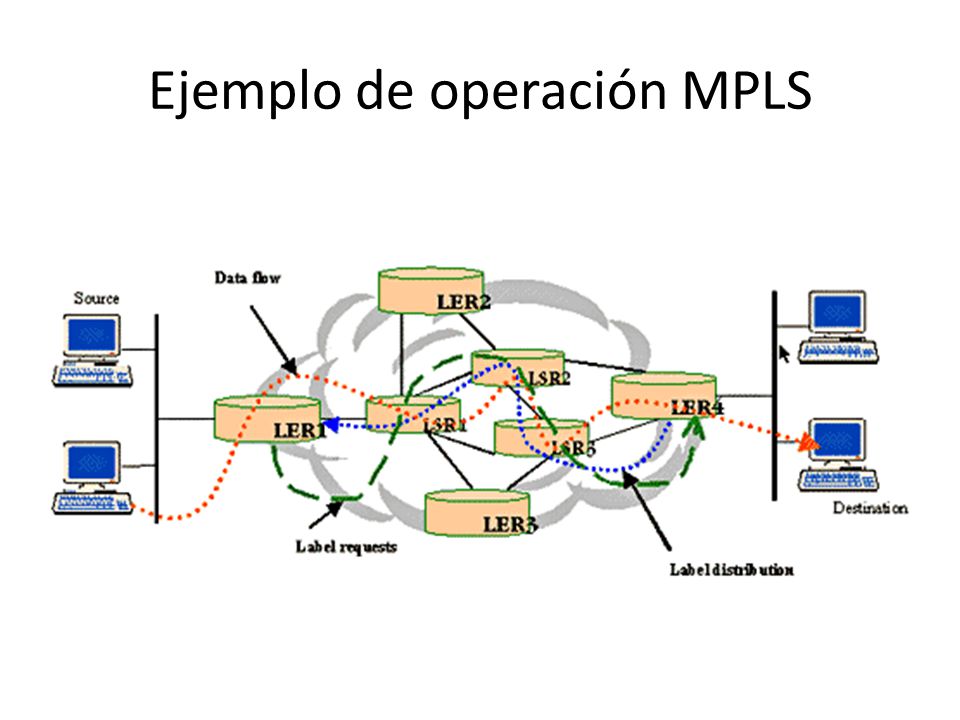

20 Ejemplo de operación MPLS
Label switched router Label edge router

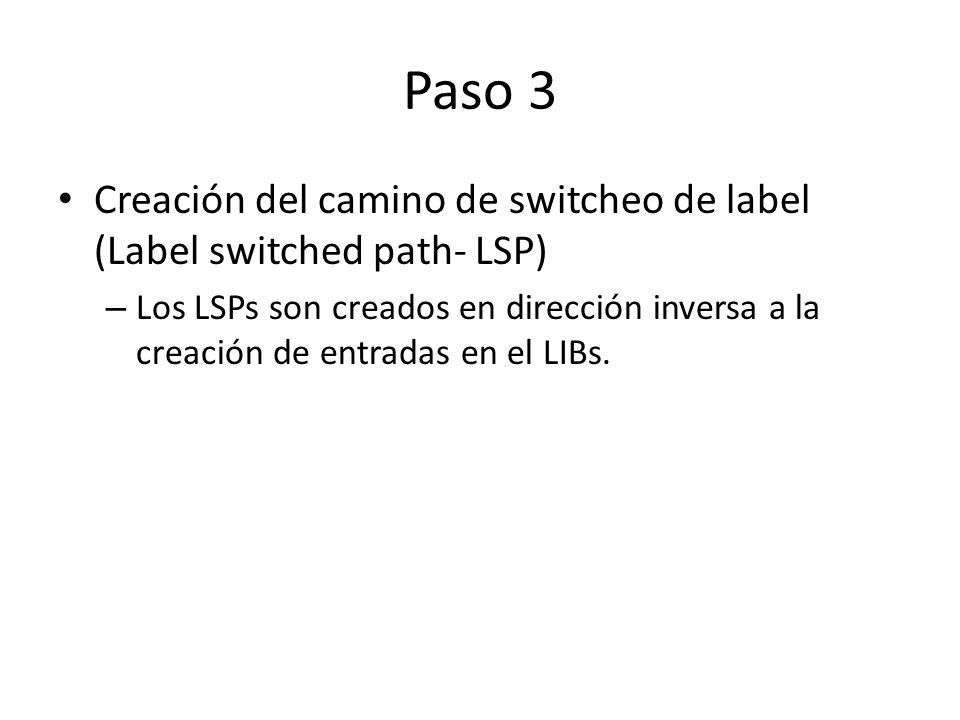

21 Paso 3 Creación del camino de switcheo de label (Label switched path- LSP) Los LSPs son creados en dirección inversa a la creación de entradas en el LIBs.

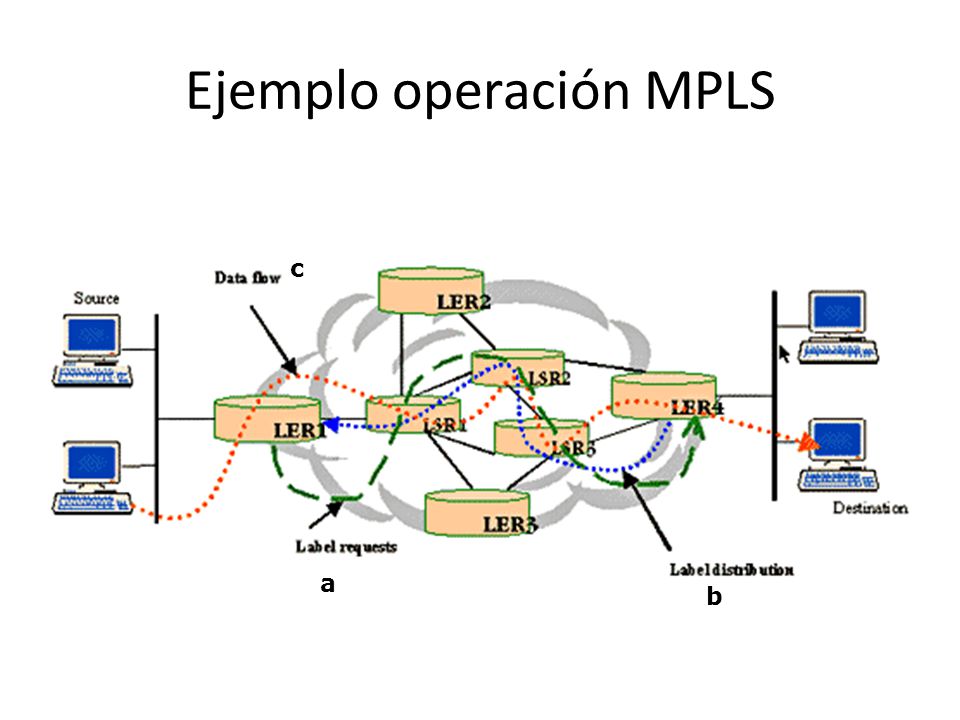

22 Ejemplo operación MPLS
b

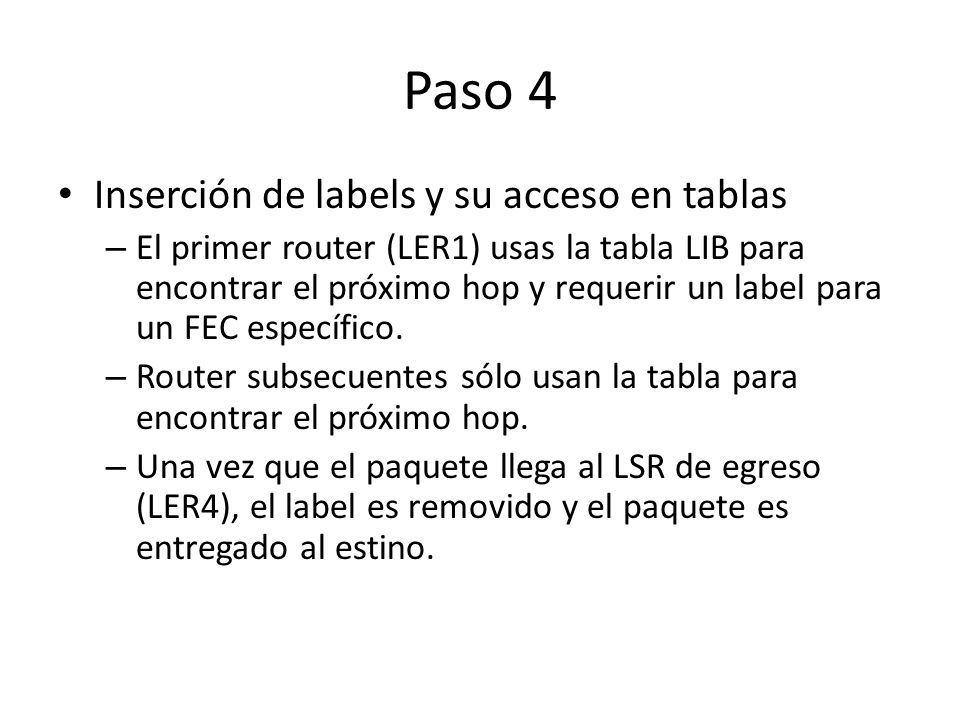

23 Paso 4 Inserción de labels y su acceso en tablas
El primer router (LER1) usas la tabla LIB para encontrar el próximo hop y requerir un label para un FEC específico. Router subsecuentes sólo usan la tabla para encontrar el próximo hop. Una vez que el paquete llega al LSR de egreso (LER4), el label es removido y el paquete es entregado al estino.

24 Ejemplo de operación MPLS

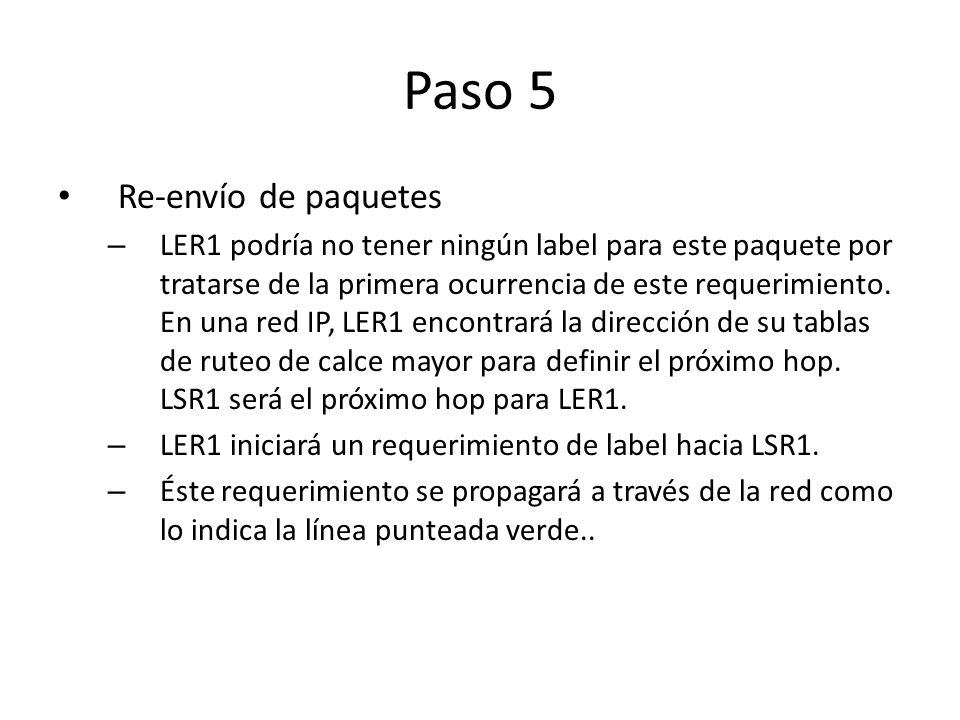

25 Paso 5 Re-envío de paquetes
LER1 podría no tener ningún label para este paquete por tratarse de la primera ocurrencia de este requerimiento. En una red IP, LER1 encontrará la dirección de su tablas de ruteo de calce mayor para definir el próximo hop. LSR1 será el próximo hop para LER1. LER1 iniciará un requerimiento de label hacia LSR1. Éste requerimiento se propagará a través de la red como lo indica la línea punteada verde..

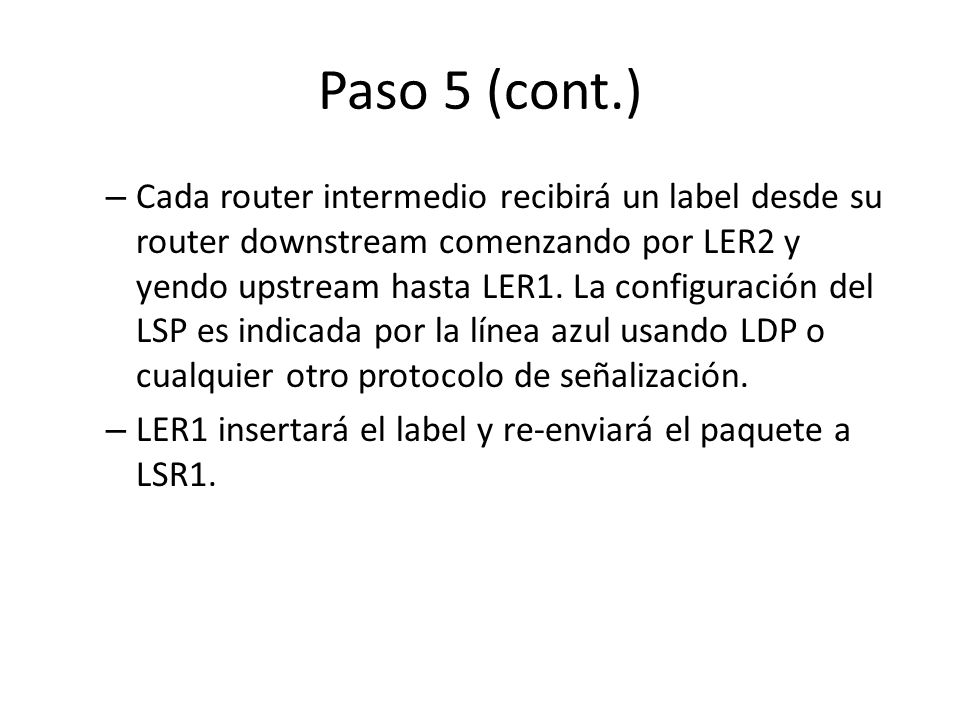

26 Paso 5 (cont.) Cada router intermedio recibirá un label desde su router downstream comenzando por LER2 y yendo upstream hasta LER1. La configuración del LSP es indicada por la línea azul usando LDP o cualquier otro protocolo de señalización. LER1 insertará el label y re-enviará el paquete a LSR1.

27 Paso 5 (cont.) Cada LSR subsiguiente, i.e., LSR2 y LSR3, examinarán el label en el paquete recibido, y lo reemplazarán con el label de salida y lo re-enviarán. Cuando el paquete llega a LER4, éste removerá el label porque el paquete está dejando el dominio MPLS y es entregado al destino. El camino recorrido por el paquete es indicado por la línea roja.

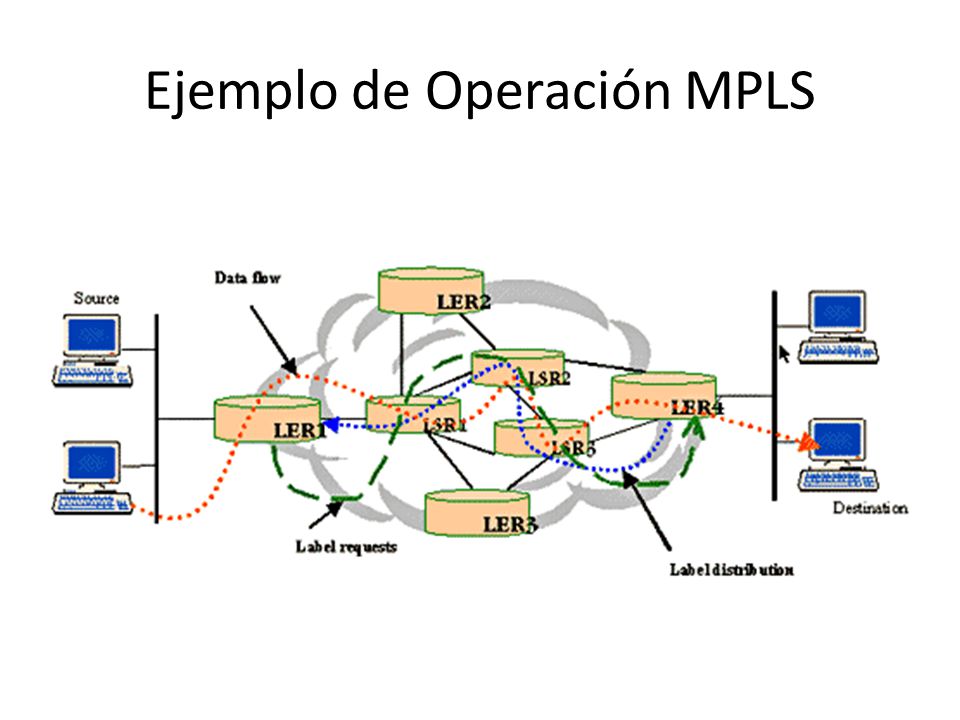

28 Ejemplo de Operación MPLS

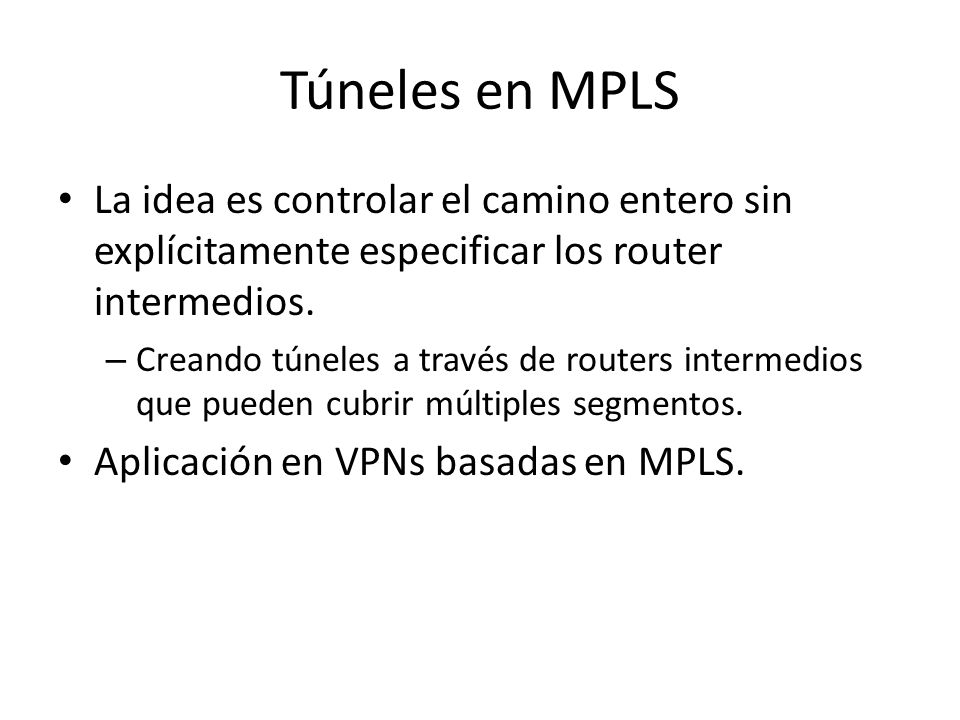

29 Túneles en MPLS La idea es controlar el camino entero sin explícitamente especificar los router intermedios. Creando túneles a través de routers intermedios que pueden cubrir múltiples segmentos. Aplicación en VPNs basadas en MPLS.

30

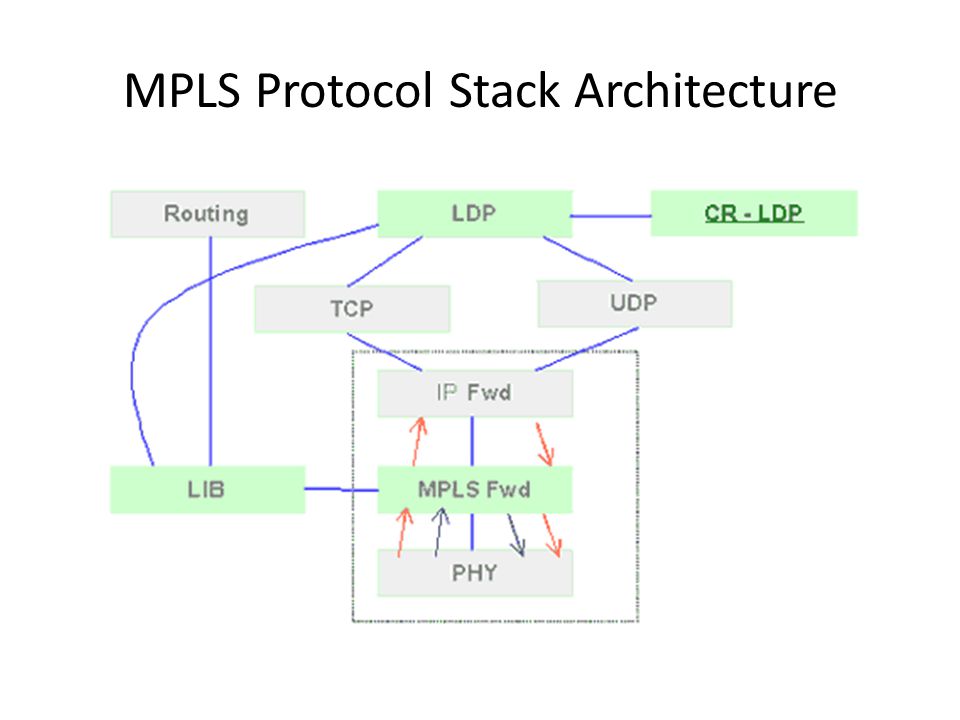

31 MPLS Protocol Stack Architecture

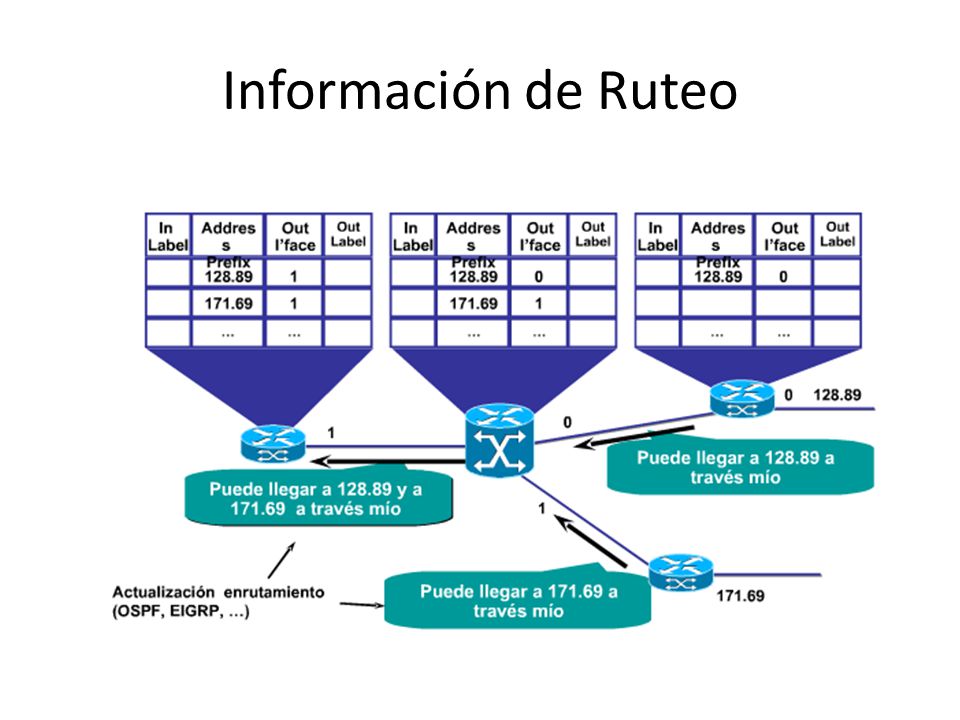

32 Información de Ruteo

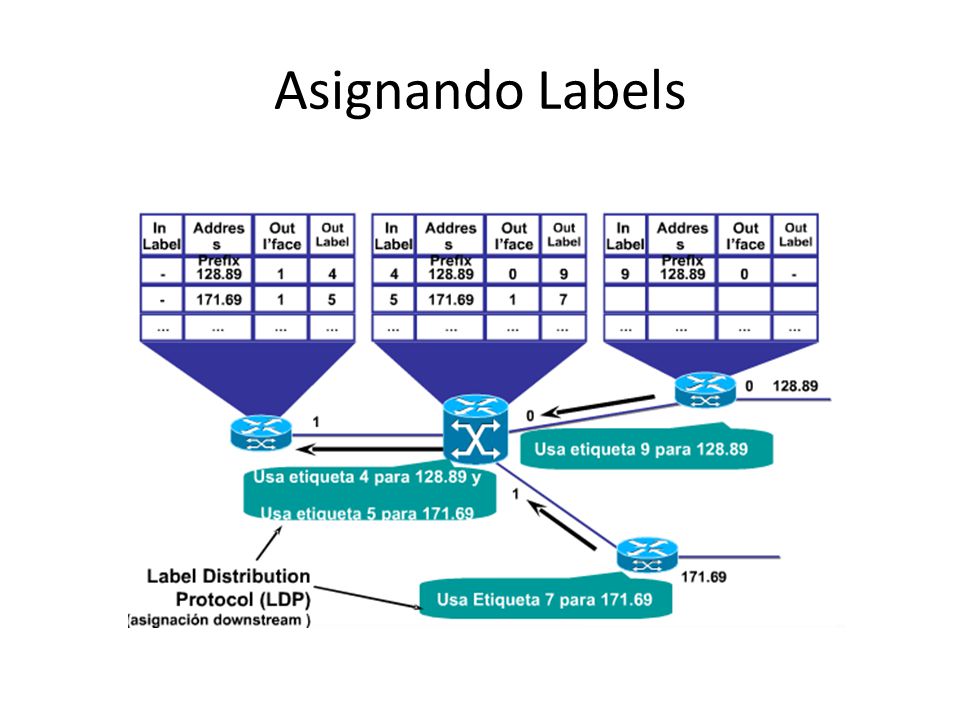

33 Asignando Labels

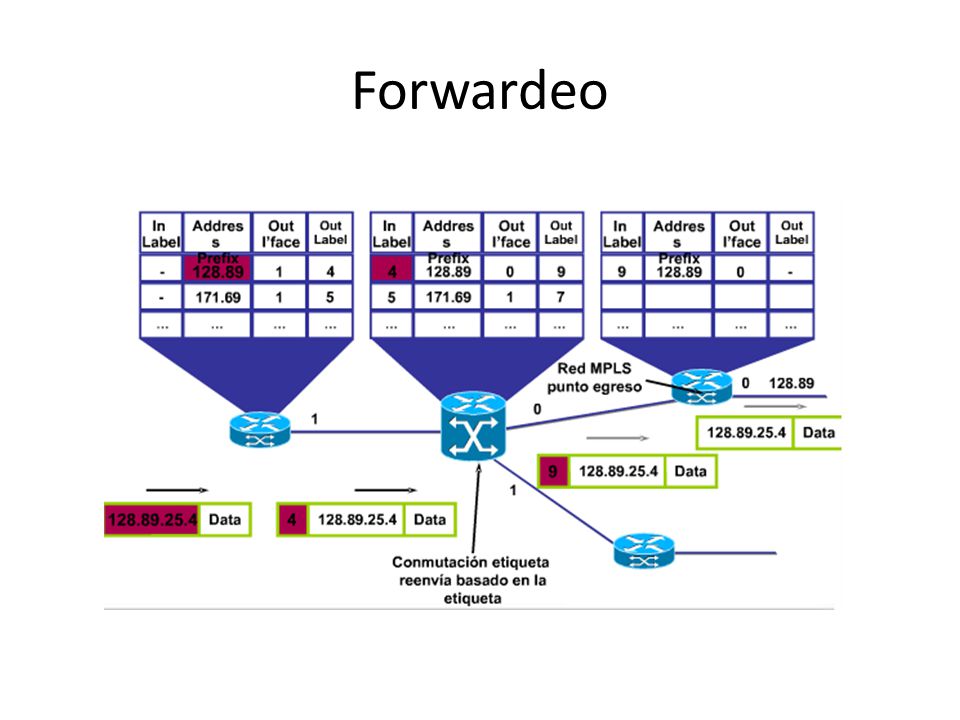

34 Forwardeo

35 Asignando Labels (ejemplo 2): Tabla en R1

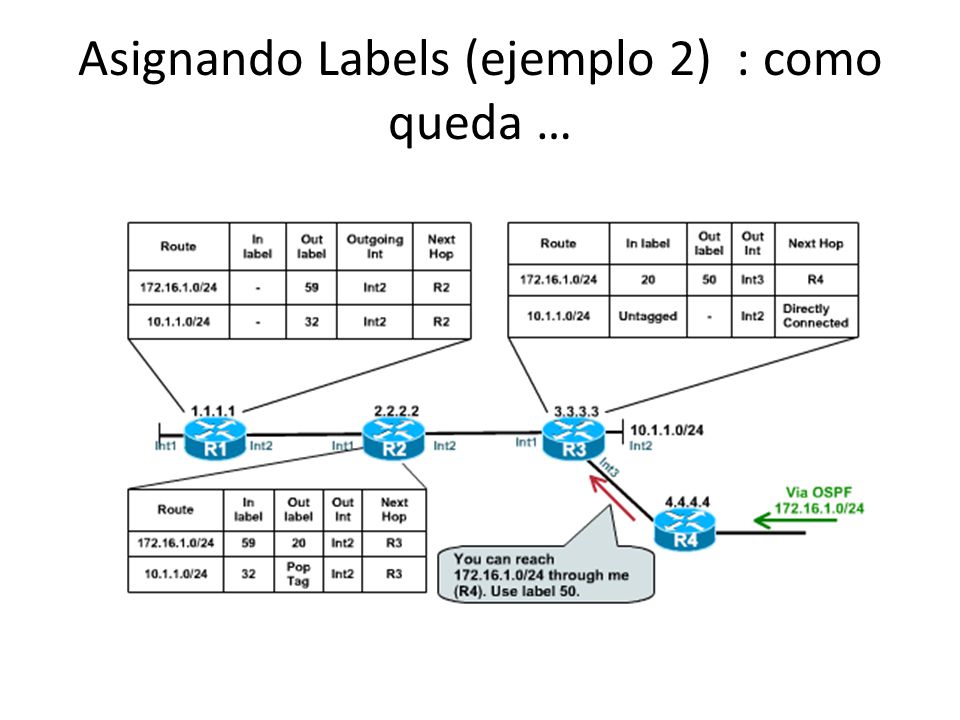

36 Asignando Labels (ejemplo 2) : como queda …

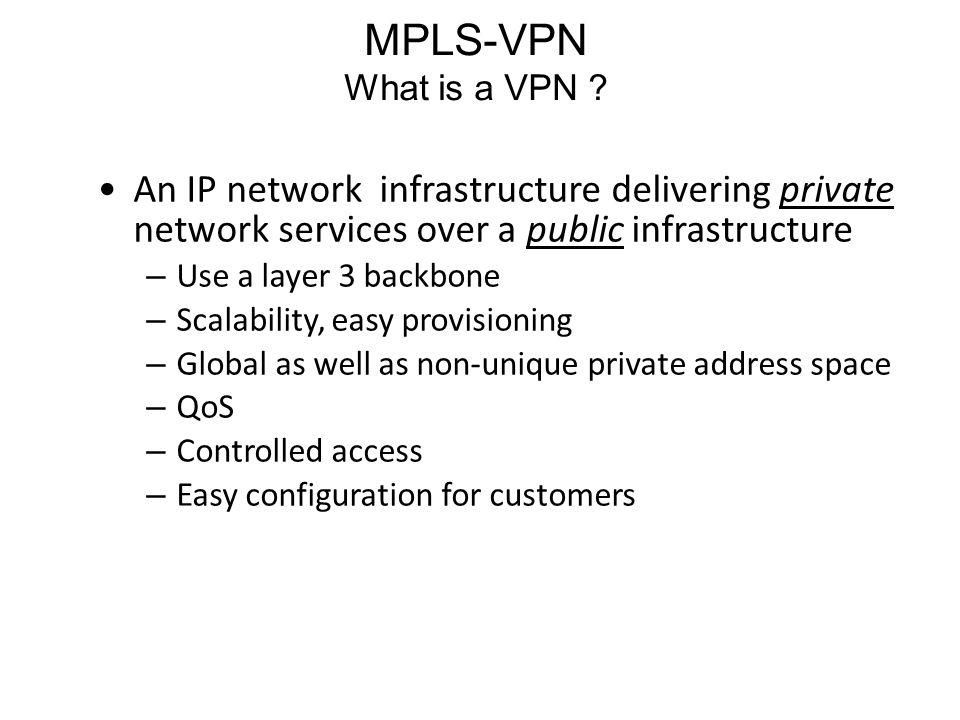

37 MPLS-VPN What is a VPN ? An IP network infrastructure delivering private network services over a public infrastructure Use a layer 3 backbone Scalability, easy provisioning Global as well as non-unique private address space QoS Controlled access Easy configuration for customers

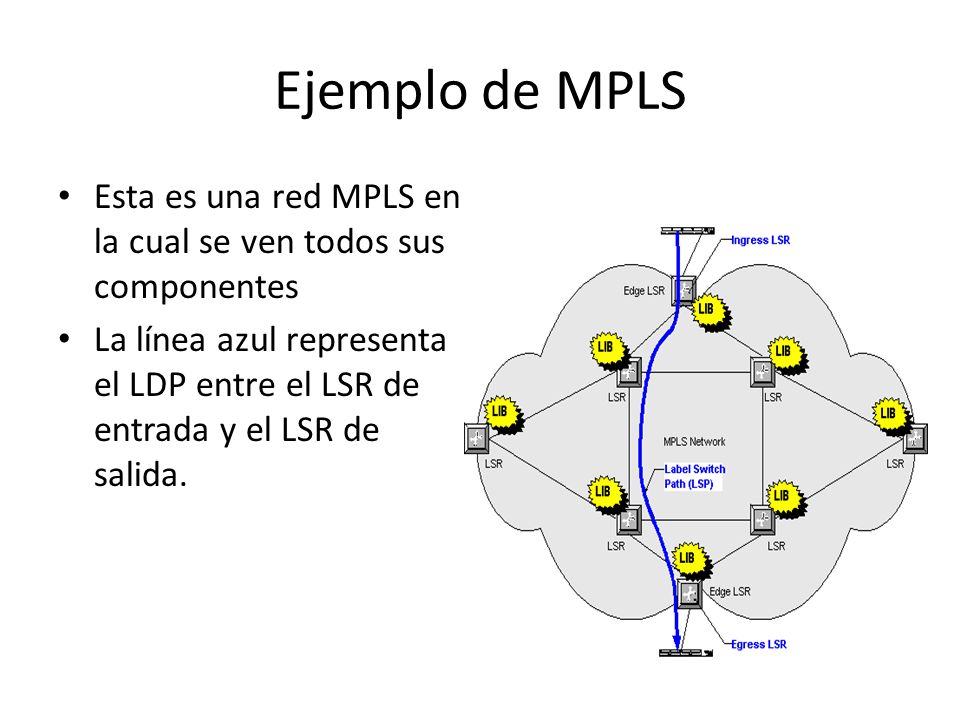

38 Ejemplo de MPLS Esta es una red MPLS en la cual se ven todos sus componentes La línea azul representa el LDP entre el LSR de entrada y el LSR de salida.

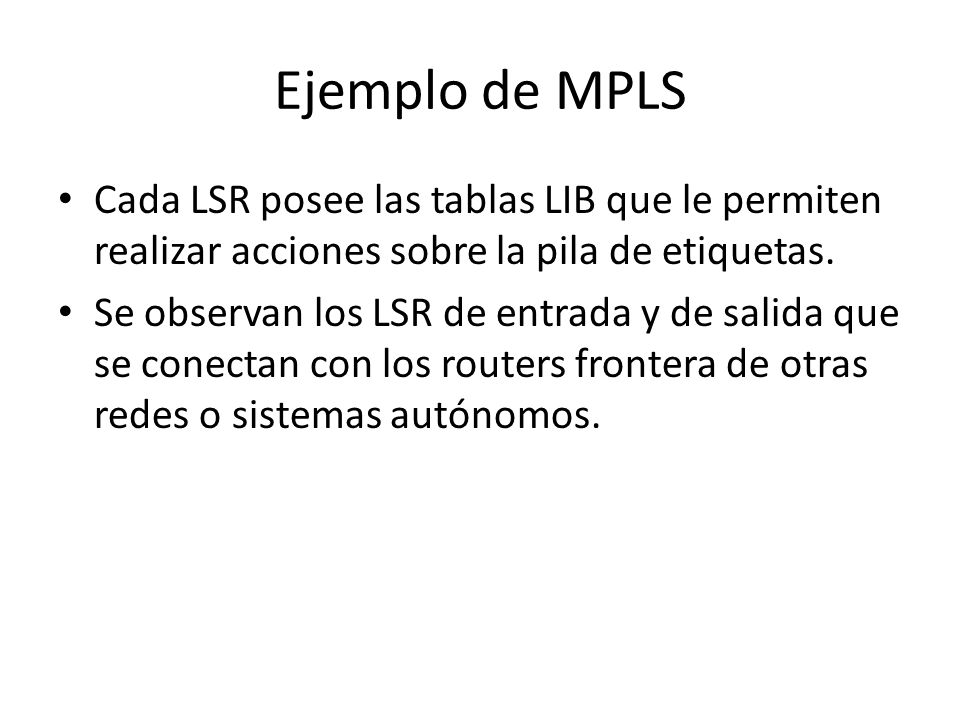

39 Ejemplo de MPLS Cada LSR posee las tablas LIB que le permiten realizar acciones sobre la pila de etiquetas. Se observan los LSR de entrada y de salida que se conectan con los routers frontera de otras redes o sistemas autónomos.

40 Ejemplo de MPLS En este ejemplo se quiere comunicar el router (no MPLS) que se encuentra en la parte superior y el router (no MPLS) que se encuentra en la parte inferior a través de la red MPLS Las tablas muestran la asociación de las direcciones de red con las parejas interfaz-etiqueta de salida y de entrada.

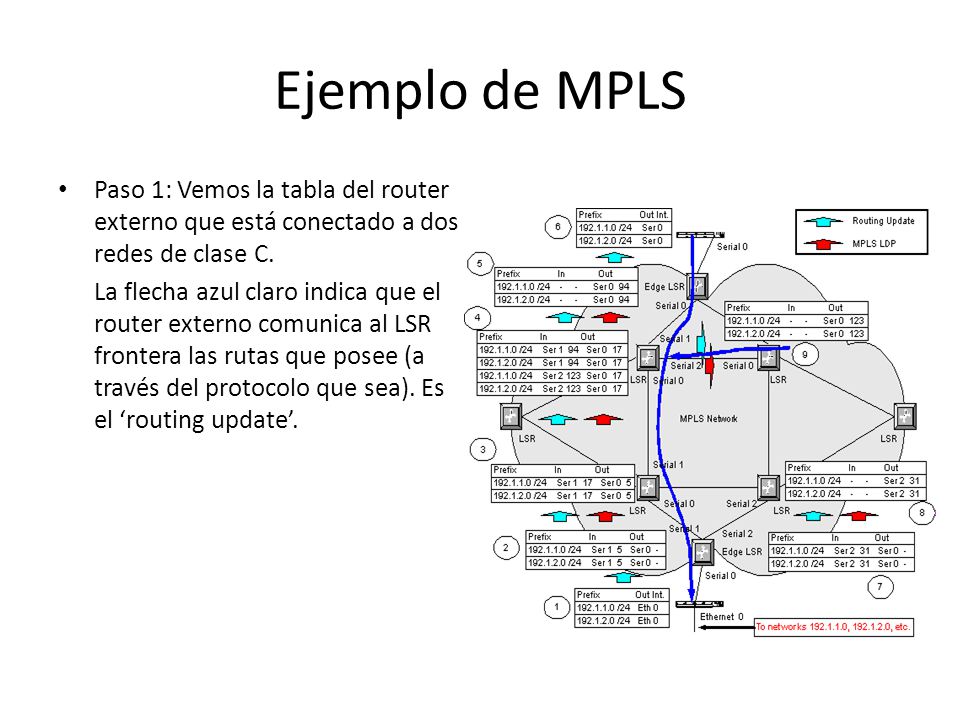

41 Ejemplo de MPLS Paso 1: Vemos la tabla del router externo que está conectado a dos redes de clase C. La flecha azul claro indica que el router externo comunica al LSR frontera las rutas que posee (a través del protocolo que sea). Es el ‘routing update’.

42 Ejemplo de MPLS Paso 2: El LSR elige una etiqueta no usada mediante LDP (la 5 por ejemplo). Así un paquete que llegue por el Serial1 con la etiqueta 5 será enviada por el Serial0 sin etiqueta. La flecha roja indica que se comunica el uso de la etiqueta 5 al siguiente LSR .

43 Ejemplo de MPLS Paso 3: El siguiente LSR almacena la etiqueta 5 (como etiqueta de salida) en su LIB asociada con la Serial0. Escoge la etiqueta 17 (como etiqueta de entrada) y la asocia con el Serial1 y lo propaga al siguiente LSR vía LDP. De este modo los paquetes que lleguen por el Serial1 con la etiqueta 17 se enviaran por la Serial0 con la etiqueta 5.

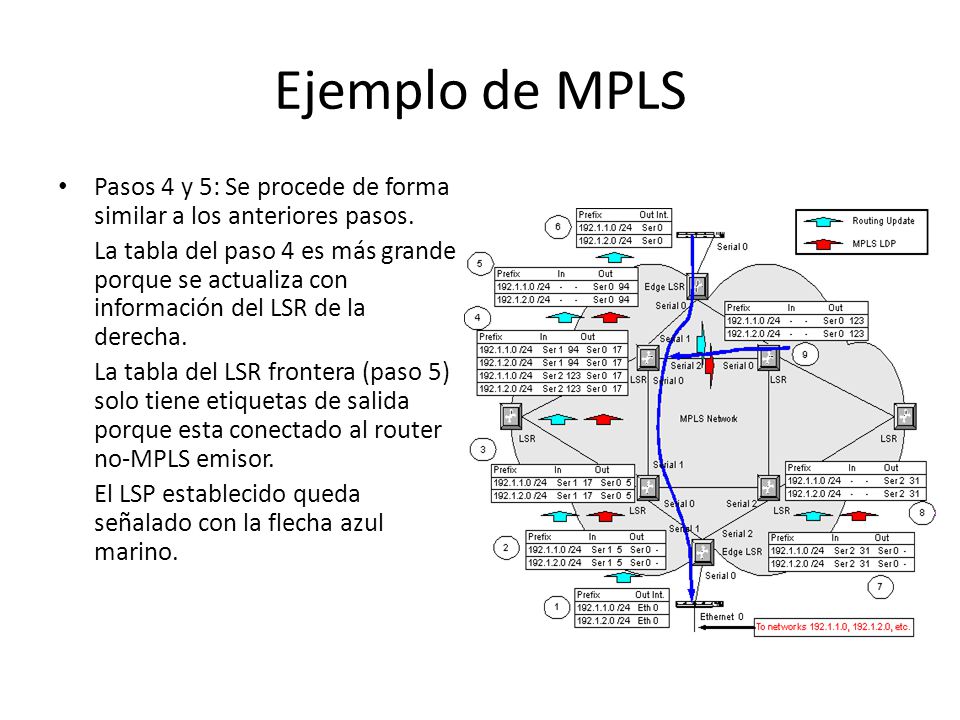

44 Ejemplo de MPLS Pasos 4 y 5: Se procede de forma similar a los anteriores pasos. La tabla del paso 4 es más grande porque se actualiza con información del LSR de la derecha. La tabla del LSR frontera (paso 5) solo tiene etiquetas de salida porque esta conectado al router no-MPLS emisor. El LSP establecido queda señalado con la flecha azul marino.

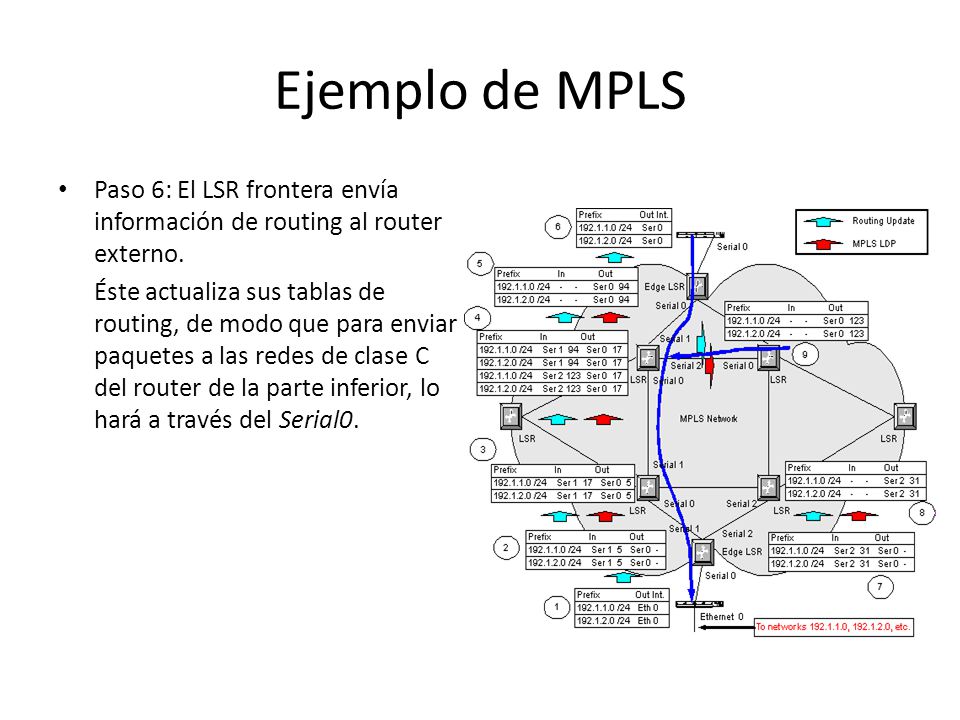

45 Ejemplo de MPLS Paso 6: El LSR frontera envía información de routing al router externo. Éste actualiza sus tablas de routing, de modo que para enviar paquetes a las redes de clase C del router de la parte inferior, lo hará a través del Serial0.

46 Ejemplo de MPLS Pasos 7 y 8: El LSR frontera del fondo también propaga la información de routing al LSR que tiene conectado por el Serial2. Éste actúa de forma similar y propaga la información al otro LSR. Se supone que se seguiría propagando por todos los LSR

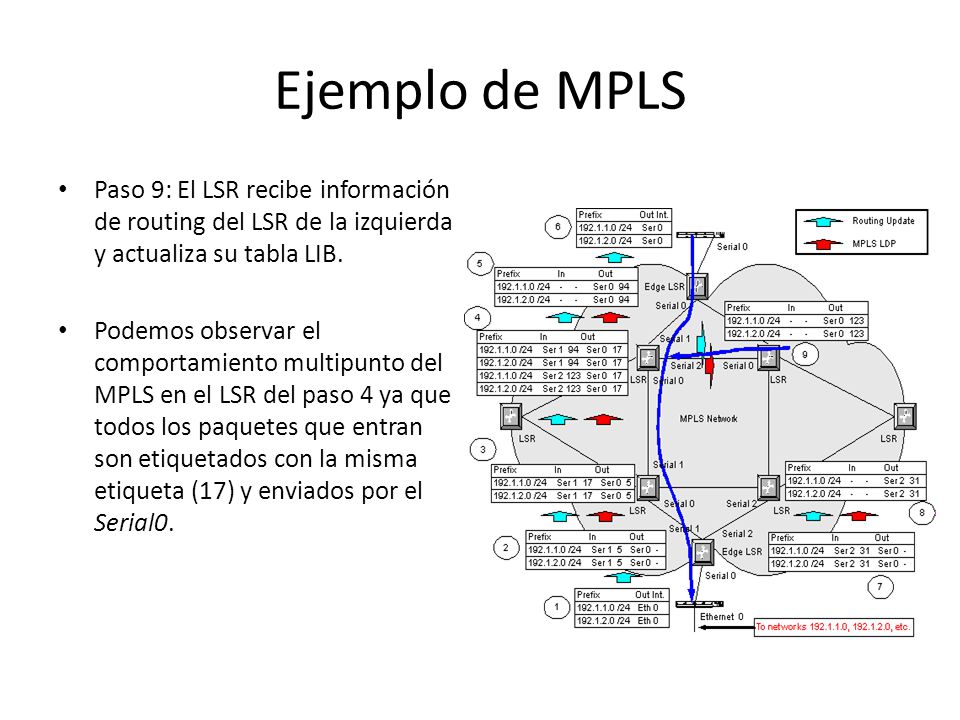

47 Ejemplo de MPLS Paso 9: El LSR recibe información de routing del LSR de la izquierda y actualiza su tabla LIB. Podemos observar el comportamiento multipunto del MPLS en el LSR del paso 4 ya que todos los paquetes que entran son etiquetados con la misma etiqueta (17) y enviados por el Serial0.
