1

2 Definición: “Es el dispositivo destinado a proteger un circuito contra la circulación de una corriente de intensidad excesiva, mediante la apertura del circuito por fusión, roducida por dicha corriente, de un elemento fusible” Norma IRAM

3 Principales tipos: Fusibles de baja tensión Fusibles de media tensión

4 Fusibles de baja tensión
1. UZ 2. Diazed 3. N. H. 4. Americano 5. Europeo 6. Otros

5

6

7

8

9

10

11

12 CARACTERÍSTICAS DE LOS FUSIBLES
Información: Explicitos Gráficos

13 CARACTERÍSTICAS DE LOS FUSIBLES
Información explícitas Corriente nominal Tensión nominal Capacidad de ruptura Frecuencia nominal Clase

14 CARACTERÍSTICAS DE LOS FUSIBLES
Información gráfica Caract. de corriente en función del tiempo Caract. de limitación de corriente Caract. de energía específica

15

16 T D a 16 A Base 16 A Rosca E14 T D02 20 a 63 A Base 63 A Rosca E18 T DO3 80 a 100 A Base 100 A Rosca M30x2

17

18 FUSIBLES CILÍNDRICOS INDUSTRIALES

19 FUSIBLES CILÍNDRICOS INDUSTRIALES
Tam. 00 > 0,5 a A – 500 V kA Tam. 0 > 1 a A – 500 V kA Tam. 1 > 6 a A – 660 V kA Tam. 2 > 40 a 125 A V kA Tipo gL (lentos) Tam. 0 > 1 a 32 A – 660 V 100 kA Tipo aR (ultra rápidos)

20 FUSIBLES CILÍNDRICOS INDUSTRIALES
Características de fusión clase gL

21 FUSIBLES CILÍNDRICOS INDUSTRIALES
Características de fusión clase aR

22 FUSIBLES CILÍNDRICOS INDUSTRIALES
Características de limitación clase gL

23 Fusibles de media tensión
Expulsión Alta capacidad de ruptura

24 Tensión nominal: 2,3 – 3,6 – 7,2 13,2 – 24 – 36 kV Corrientes: ,5 a 400 A

25

26 Tamaño 00 > a A - Base A Tamaño 0 > a A – Base A Tamaño 1 > 25 a A - Base A Tamaño 2 > 80 a A - Base A Tamaño 3 > 80 a A - Base A Tamaño 4 > 630 a A - Base 1250 A Tamaño 4a> 630 a A – Base 1250 A Tipo gL

27 gL: Líneas y aparatos en general
aR: Semiconductores (corto-circ.) gC: Capacitores (completa) gTr: Transformadores gR: Semiconductores (completa) aM: Motores (corto-circuito) gB: Minería

28

29

30

31

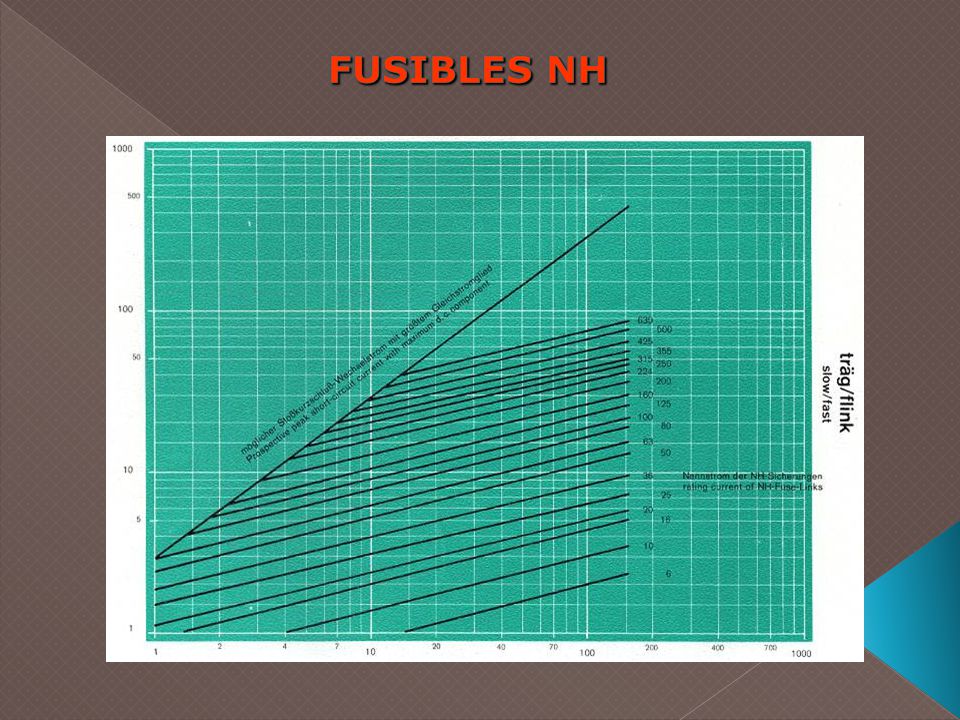

32

33

34 AGUAS ABAJO AGUAS ARRIBA

35

36

37

38

39
