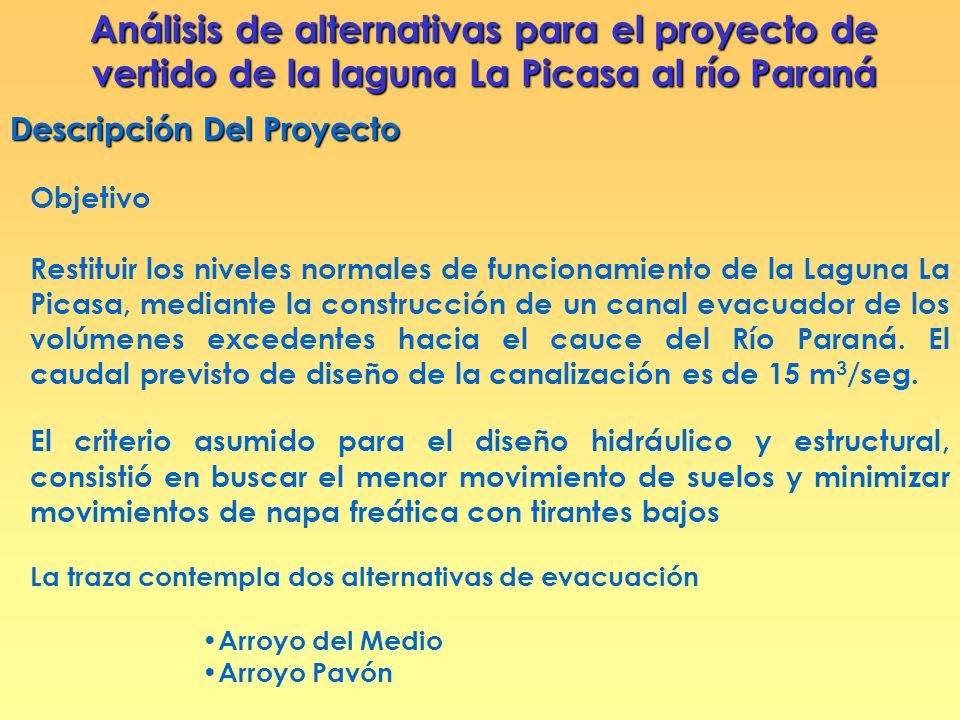

1 Descripción Del Proyecto Objetivo Restituir los niveles normales de funcionamiento de la Laguna La Picasa, mediante la construcción de un canal evacuador de los volúmenes excedentes hacia el cauce del Río Paraná. El caudal previsto de diseño de la canalización es de 15 m 3 /seg. El criterio asumido para el diseño hidráulico y estructural, consistió en buscar el menor movimiento de suelos y minimizar movimientos de napa freática con tirantes bajos La traza contempla dos alternativas de evacuación Arroyo del Medio Arroyo Pavón Análisis de alternativas para el proyecto de vertido de la laguna La Picasa al río Paraná

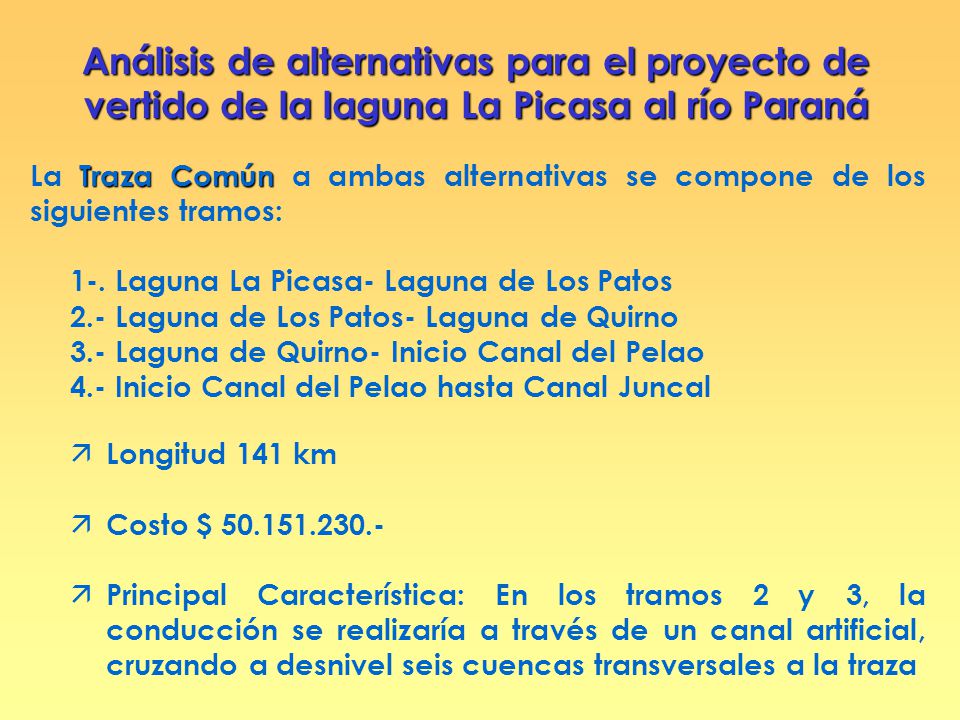

2 Traza Común La Traza Común a ambas alternativas se compone de los siguientes tramos: 1-. Laguna La Picasa- Laguna de Los Patos 2.- Laguna de Los Patos- Laguna de Quirno 3.- Laguna de Quirno- Inicio Canal del Pelao 4.- Inicio Canal del Pelao hasta Canal Juncal ä Longitud 141 km ä Costo $ 50.151.230.- ä Principal Característica: En los tramos 2 y 3, la conducción se realizaría a través de un canal artificial, cruzando a desnivel seis cuencas transversales a la traza Análisis de alternativas para el proyecto de vertido de la laguna La Picasa al río Paraná

3 Alternativa I - Arroyo del Medio Compuesta por tres tramos 1m. Canal Juncal 2m. Aº del Medio entre Canal Juncal y Aº de Cepeda 3m. Aº del Medio entre Aº de Cepeda y Río Paraná ä Longitud (hasta el Río Paraná) 122 km ä Costo $16.690.492.- ä Características Principales Prevee obras de protección para áreas urbanas en localidades aledañas a su cauce Localización de la traza 3 24 km en territorio santafesino 3 98 km en zona limítrofe entre Buenos Aires y Santa Fe Análisis de alternativas para el proyecto de vertido de la laguna La Picasa al río Paraná

4 Alternativa II - Arroyo Pavón Compuesta por cuatro tramos 1p. Canal de trasvase Canal Juncal 2p. Canal Alcorta 3p. Aº Pavón entre Canal Alcorta y Aº del Sauce 4p. Aº Pavón entre Aº del Sauce y Río Paraná ä Longitud (hasta el río Paraná) 111 km ä Costo $13.507.727.- ä Características Principales Localizada, en su totalidad, en territorio santafesino Trasvase desde la cuenca del Arroyo del Medio a la cuenca del Arroyo Pavón, a través del tramo 1p. Análisis de alternativas para el proyecto de vertido de la laguna La Picasa al río Paraná

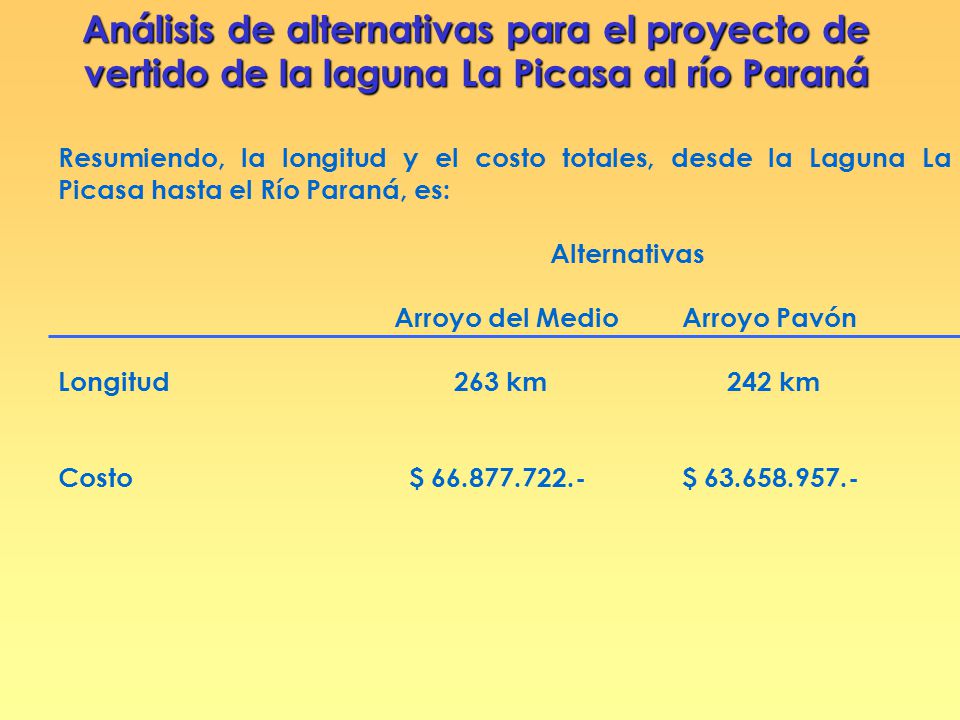

5 Resumiendo, la longitud y el costo totales, desde la Laguna La Picasa hasta el Río Paraná, es: Alternativas Arroyo del MedioArroyo Pavón Longitud 263 km 242 km Costo $ 66.877.722.- $ 63.658.957.- Análisis de alternativas para el proyecto de vertido de la laguna La Picasa al río Paraná
