1 Capa 2 Sub Capa de acceso al medio MAC Parte 3
2
2 Redes basadas en tokens (fichas) Los equipos están ordenados en un anillo, ya sea físicamente o lógicamente Solo puede transmitir el equipo que posee la ficha. No hay contención. Se pueden garantizar retardos máximos. Alta utilización en alta carga. Retardo en baja carga
3
3 Puentes (bridges) Operan en la capa 2 Pueden (hasta cierto punto) interconectar redes IEEE 802 Conectan varias LAN, definen dominios de colisión Fiabilidad, seguridad
4
4
5
5
6
6 Tramas 802.x
7
7 Puentes transparentes Aprenden viendo la fuente de cada paquete Perdida de memoria Problema de puentes en paralelo Desarrollo de arboles Comunicación entre puentes Se definir una raíz y se construye un árbol Usados con Ethernet
8
8
9
9
10
10 Puentes con ruteo por la fuente La fuente especifica todo el camino –L1, B1, L2, B2,... –Necesidad de paquetes de exploración –Explosión de paquetes Comparación –Transparentes no necesitan gestion –Ruteo de fuente necesidad de asignar números puede usar eficientemente rutas paralelas. –Fiabilidad
11
11
12
12 Puentes remotos
13

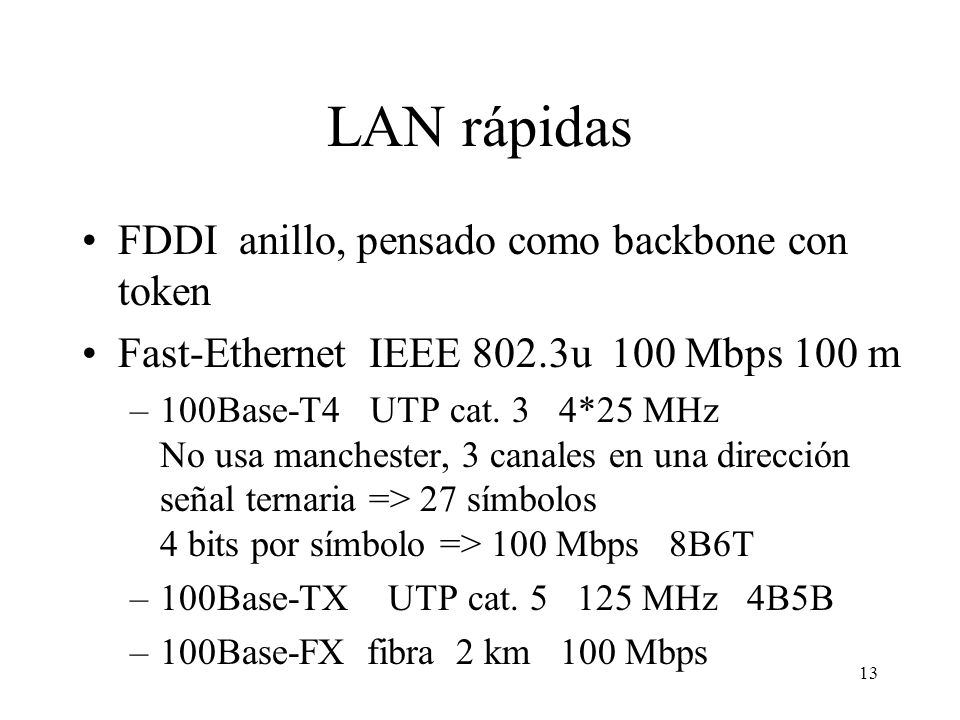

13 LAN rápidas FDDI anillo, pensado como backbone con token Fast-Ethernet IEEE 802.3u 100 Mbps 100 m –100Base-T4 UTP cat. 3 4*25 MHz No usa manchester, 3 canales en una dirección señal ternaria => 27 símbolos 4 bits por símbolo => 100 Mbps 8B6T –100Base-TX UTP cat. 5 125 MHz 4B5B –100Base-FX fibra 2 km 100 Mbps
14
14 Redes satelitales Areas cubiertas: 250 km a 10.000 km Se puede apuntar la antena a distintas áreas Protocolos –polling imposible –ALOHA ranurado, dos canales de subida(0.76) –FDM SPADE 50 Mbps = 794*64Kbps + 128Kpbs canal de control = 50 ranuras de 1 ms (128 bits)
15
15 Redes satelitales –TDM ACTS ranuras de 64 bits 1 ms un dueño para cada ranura, puede cederla competencia por la ranura con ALOHA ranura especial para reservar Problemas: sincronización, transmisor rápido –CDMA descentralizado y dinámico menor capacidad, transmisor rápido, poco conocido.
16
16
17
17
