Comportamiento a Flexión GENERALIDADES ESTADOS DE COMPORTAMIENTO COMPORTAMIENTO ELASTICO INICIO DE LA FISURACIÓN NO LINEALIDAD TENSIONAL CAPACIDAD RESISTENTE A FLEXIÓN

2 Comportamiento a Flexión
442 – HORMIGON ARMADO – ACTIVIDADES PRACTICAS Comportamiento a Flexión Para una viga de hormigón armado sometida a flexión debida a cargas cuyo valor se incrementa gradualmente desde cero hasta el valor de carga que produce la falla, pueden distinguirse diferentes estados en su comportamiento. Cada uno de esos estados define una etapa de comportamiento distinguida por las características de resistencia y rigidez que va tomando la pieza sometida a flexión. Teniendo en cuenta lo anterior, pueden definirse los siguientes estados de comportamiento en flexión:

3 Comportamiento a Flexión
442 – HORMIGON ARMADO – ACTIVIDADES PRACTICAS Comportamiento a Flexión Estado I ó de comportamiento elástico

4 Comportamiento a Flexión
442 – HORMIGON ARMADO – ACTIVIDADES PRACTICAS Comportamiento a Flexión Estado I ó de comportamiento elástico

5 Comportamiento a Flexión
442 – HORMIGON ARMADO – ACTIVIDADES PRACTICAS Comportamiento a Flexión Estado I ó de comportamiento elástico

6 Comportamiento a Flexión

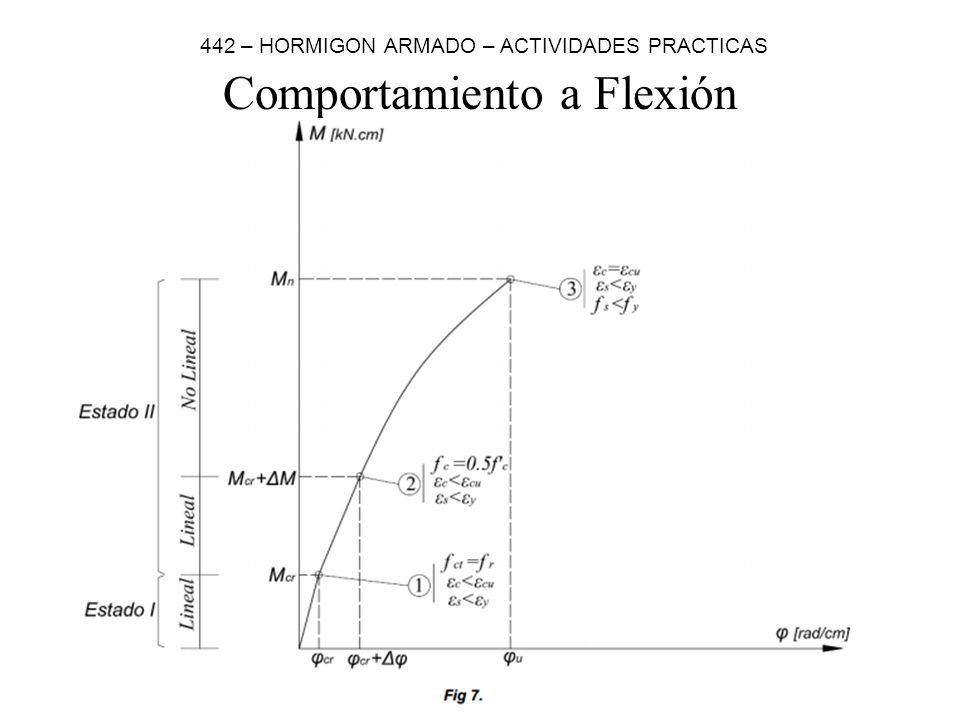

442 – HORMIGON ARMADO – ACTIVIDADES PRACTICAS Comportamiento a Flexión Estado II ó de fisuración

7 Comportamiento a Flexión
442 – HORMIGON ARMADO – ACTIVIDADES PRACTICAS Comportamiento a Flexión Estado II ó de fisuración

8 Comportamiento a Flexión
442 – HORMIGON ARMADO – ACTIVIDADES PRACTICAS Comportamiento a Flexión Estado II ó de fisuración

9 Comportamiento a Flexión
442 – HORMIGON ARMADO – ACTIVIDADES PRACTICAS Comportamiento a Flexión Resistencia a Flexión

10 Comportamiento a Flexión
442 – HORMIGON ARMADO – ACTIVIDADES PRACTICAS Comportamiento a Flexión Resistencia a Flexión

11 Comportamiento a Flexión
442 – HORMIGON ARMADO – ACTIVIDADES PRACTICAS Comportamiento a Flexión Resistencia a Flexión

12 Comportamiento a Flexión
442 – HORMIGON ARMADO – ACTIVIDADES PRACTICAS Comportamiento a Flexión Concepto de sección sub-armada: Existe una cuantía de armadura en tracción llamada balanceada, para la cual se produce una falla balanceada, que se da cuando se alcanza la máxima deformación por compresión en la fibra de hormigón mas comprimida (εc =εcu=0.003) en el mismo instante en el que se alcanza la deformación limite de fluencia en el acero de las armaduras (εs =εy=0.0021). Toda sección armada con una cuantía de tracción menor que esa cuantía balanceada, se llama sub-armada. Concepto de falla dúctil: La falla es dúctil cuando se alcanza la máxima deformación por compresión en la fibra de hormigón mas comprimida (εc =εcu=0.003) luego de que el acero ha superado su deformación de fluencia y por lo tanto la falla sobreviene luego de que la sección ha presentado pronunciadas deformaciones plásticas. El comportamiento dúctil permite tener ciertos “avisos” antes de que se produzca la falla completa de la sección, y por lo tanto es una cuestión importante en cuanto a la seguridad estructural. La sección presentará más o menos ductilidad en función a la deformación que alcance luego de la deformación límite de fluencia en el acero. Teniendo en cuenta esto, la ductilidad de la sección puede definirse como la relación entre la curvatura última para la cual se produce la falla y la curvatura de fluencia marcada por el limite de fluencia del acero (φu / φy).

13 Comportamiento a Flexión
442 – HORMIGON ARMADO – ACTIVIDADES PRACTICAS Comportamiento a Flexión

14 Comportamiento a Flexión

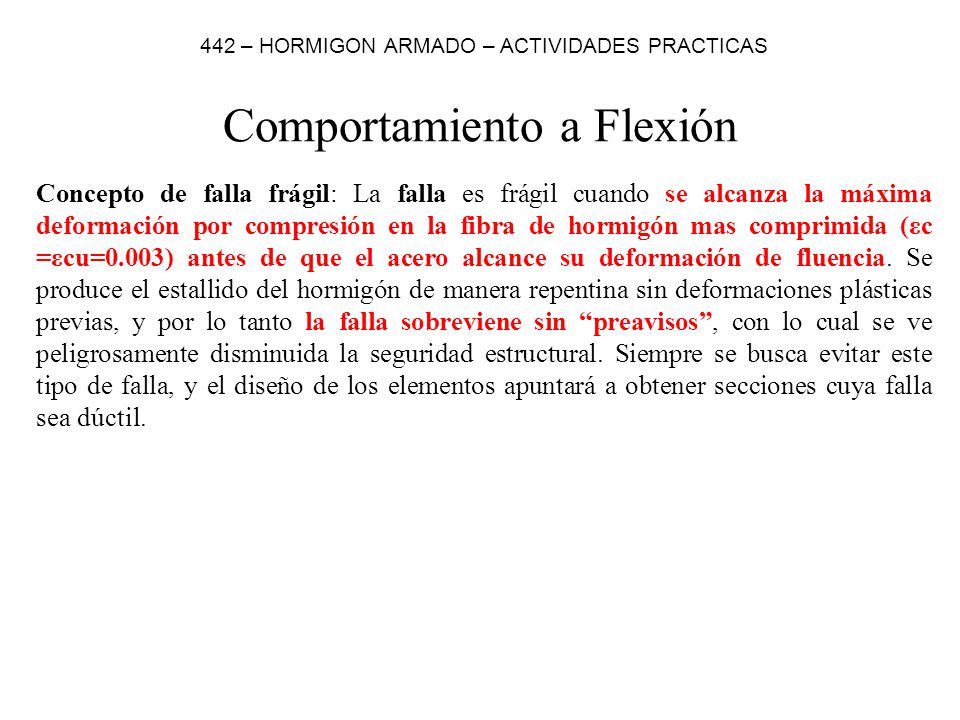

442 – HORMIGON ARMADO – ACTIVIDADES PRACTICAS Comportamiento a Flexión Concepto de falla frágil: La falla es frágil cuando se alcanza la máxima deformación por compresión en la fibra de hormigón mas comprimida (εc =εcu=0.003) antes de que el acero alcance su deformación de fluencia. Se produce el estallido del hormigón de manera repentina sin deformaciones plásticas previas, y por lo tanto la falla sobreviene sin “preavisos”, con lo cual se ve peligrosamente disminuida la seguridad estructural. Siempre se busca evitar este tipo de falla, y el diseño de los elementos apuntará a obtener secciones cuya falla sea dúctil.

15 Comportamiento a Flexión
442 – HORMIGON ARMADO – ACTIVIDADES PRACTICAS Comportamiento a Flexión

16 Comportamiento a Flexión
442 – HORMIGON ARMADO – ACTIVIDADES PRACTICAS Comportamiento a Flexión
