Efecto Generador Según la ley de Faraday sobre un conductor de longitud L que se mueve perpendicular a un campo magnético B a una velocidad v se generará una fuerza electromotriz e igual a: B Densidad de campo Magnético L Longitud del conductor V velocidad del conductor 4/15/2017 Cap2. Principios de Máquinas Electricas. INEL Prof. A. Diaz

4 Sentido y Dirección del voltaje generado
Si el voltaje y el campo magnético no son completamente perpendiculares solo la componente de la velocidad perpendicular al campo produce voltaje. Si llamamos o al ángulo entre la velocidad y la perpendicular del campo entonces el voltaje generado viene a ser: El sentido de este voltaje a ser regido por la regla de la mano derecha 4/15/2017 Cap2. Principios de Máquinas Electricas. INEL Prof. A. Diaz

5 Cap2. Principios de Máquinas Electricas. INEL4085. Prof. A. Diaz
Generador simple Una espira se hacer rotar sobre un eje dentro de un campo magnético constante. La cantidad de flujo magnético que atraviesa la espira cambia cuando esta gira. Este cambio por la ley de inducción de Faraday genera un voltaje que se recoge en unos anillos para poder aplicarse a una carga y hacer circular una corriente. La forma de onda debería ser sinusoidal para un campo homogéneo. Sin embargo debido a la curvatura de los imanes la grafica del voltaje es plana arriba. 4/15/2017 Cap2. Principios de Máquinas Electricas. INEL Prof. A. Diaz

6 Ejemplo de generador simple

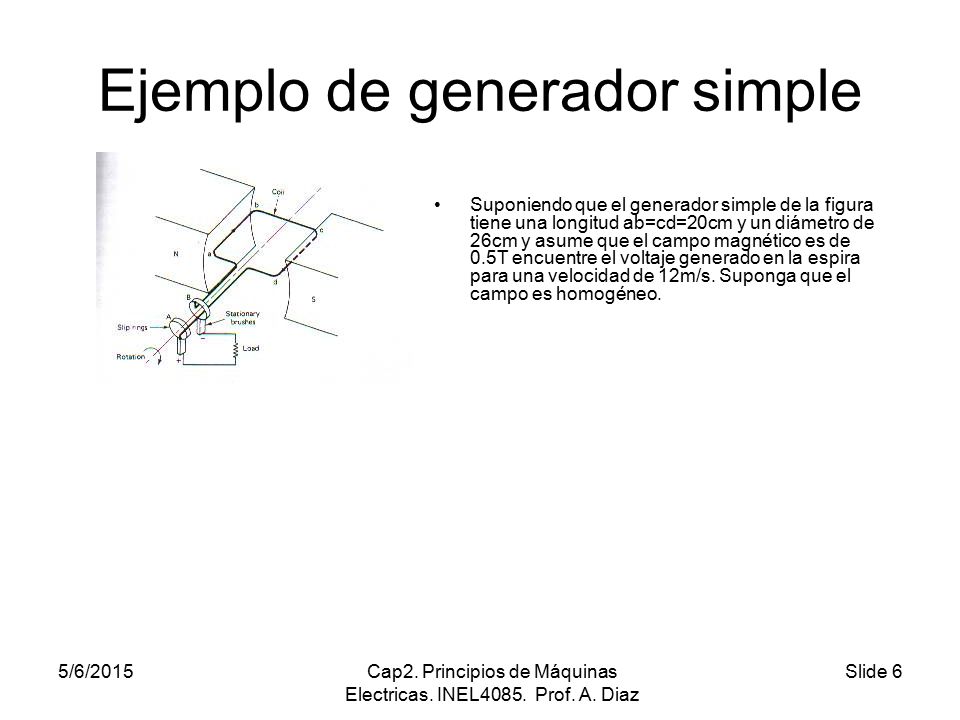

Suponiendo que el generador simple de la figura tiene una longitud ab=cd=20cm y un diámetro de 26cm y asume que el campo magnético es de 0.5T encuentre el voltaje generado en la espira para una velocidad de 12m/s. Suponga que el campo es homogéneo. 4/15/2017 Cap2. Principios de Máquinas Electricas. INEL Prof. A. Diaz

7 Efecto rectificador del conmutador
Si utilizamos un solo anillo dividido en dos y dejamos los tomas de corriente en el mismo sitio, cuando gire y cambie el sentido del voltaje en las espiras también cambiara el terminal externo al que esta conectado. Esto hace que el terminal positivo externo siempre este conectado al terminal de la espira que tenga el voltaje positivo en cada momento. Rectificación. De esta manera producimos un voltaje y corriente DC en los terminales del motor. 4/15/2017 Cap2. Principios de Máquinas Electricas. INEL Prof. A. Diaz

8 Aumentando el número de polos
Si aumentamos el número de espiras y segmentamos el conmutador proporcionalmente obtenemos varias ondas defasadas que cuando se retifican producen un onda DC con menos rizado. 4/15/2017 Cap2. Principios de Máquinas Electricas. INEL Prof. A. Diaz

9 Conectando las diferentes espiras
La espiras se pueden conectar en serie y aprovechar el pequeño voltaje que generan aunque no esten en su pico. Lo único que hay que tomar en cuenta es que ambos hilos de una espiras pasen por polos magneticos diferentes. Como muestra la gráfica existen dos maneras de hacerlo corta y larga. Lap wave 4/15/2017 Cap2. Principios de Máquinas Electricas. INEL Prof. A. Diaz

10 Conectando más de una espiras por Slot.
Los cables de cada espira pasan por una hendidura en el rotor llamada slot. Si dentro de cada slot pasamos dos lados de diferentes espiras podemos acomodar el doble de espiras y producir un voltaje mas homogéneo a la salida. 4/15/2017 Cap2. Principios de Máquinas Electricas. INEL Prof. A. Diaz

11 Cap2. Principios de Máquinas Electricas. INEL4085. Prof. A. Diaz
Voltaje generado La magnitud del voltaje generado es igual a Z numero de conductores P numero de polos a numero de bobinas en paralelo 2 para tipo wave p para tipo lap Φ flujo N revoluciones por minuto 4/15/2017 Cap2. Principios de Máquinas Electricas. INEL Prof. A. Diaz

12 Ejemplo voltaje generado
Un generador de 60KW de cuatro polos tiene un bobinado tipo lap con 48 slot de seis conductores cada uno. Si el flujo es 0.08W y la velocidad de rotación es 1040r/m determine el voltaje generado y la corriente total 4/15/2017 Cap2. Principios de Máquinas Electricas. INEL Prof. A. Diaz

13 Efecto de motorizacion
Un espira dentro de un campo magnético que carga una corriente recibirá una fuerza que la hacer girar sobre su eje. 4/15/2017 Cap2. Principios de Máquinas Electricas. INEL Prof. A. Diaz

14 Cap2. Principios de Máquinas Electricas. INEL4085. Prof. A. Diaz
Magnitud de la fuerza La magnitud de la fuerza es proporcional a la corriente I, al largo del conductor L y a intensidad de la corriente B. F=ILB La dirección de la fuerza sigue la regla de la mano izquierda 4/15/2017 Cap2. Principios de Máquinas Electricas. INEL Prof. A. Diaz

15 Ejemplo de fuerza en un motor
La armadura de un motor tiene 320 conductores de los cuales 70% esta dentro del polo. La intensidad magnetica es 1.1T. Si el diametro es 26cm y la longitud es 18cm determine la fuerza total y el torque desarrollado si por cada conductor circula una corriente de 12A. 4/15/2017 Cap2. Principios de Máquinas Electricas. INEL Prof. A. Diaz

16 Voltaje generado dentro del motor
Cuando el motor comienza a girar se genera un voltaje que se opone a la corriente llamada EMF o EC y depende de la velocidad de este. 4/15/2017 Cap2. Principios de Máquinas Electricas. INEL Prof. A. Diaz

17 Ecuaciones del motor DC

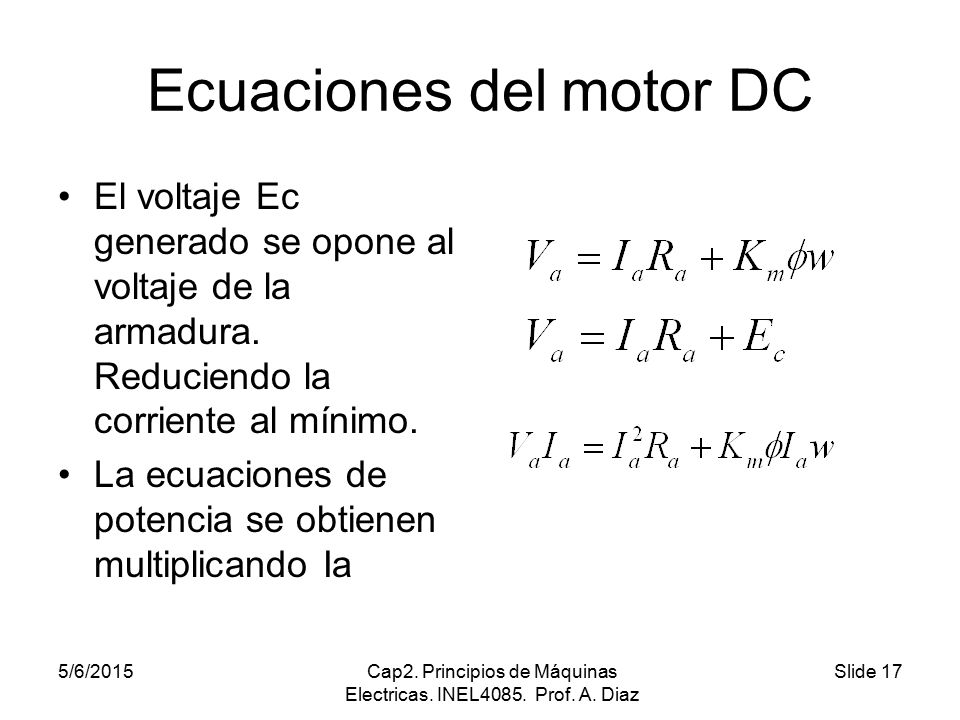

El voltaje Ec generado se opone al voltaje de la armadura. Reduciendo la corriente al mínimo. La ecuaciones de potencia se obtienen multiplicando Ia 4/15/2017 Cap2. Principios de Máquinas Electricas. INEL Prof. A. Diaz

18 Cap2. Principios de Máquinas Electricas. INEL4085. Prof. A. Diaz

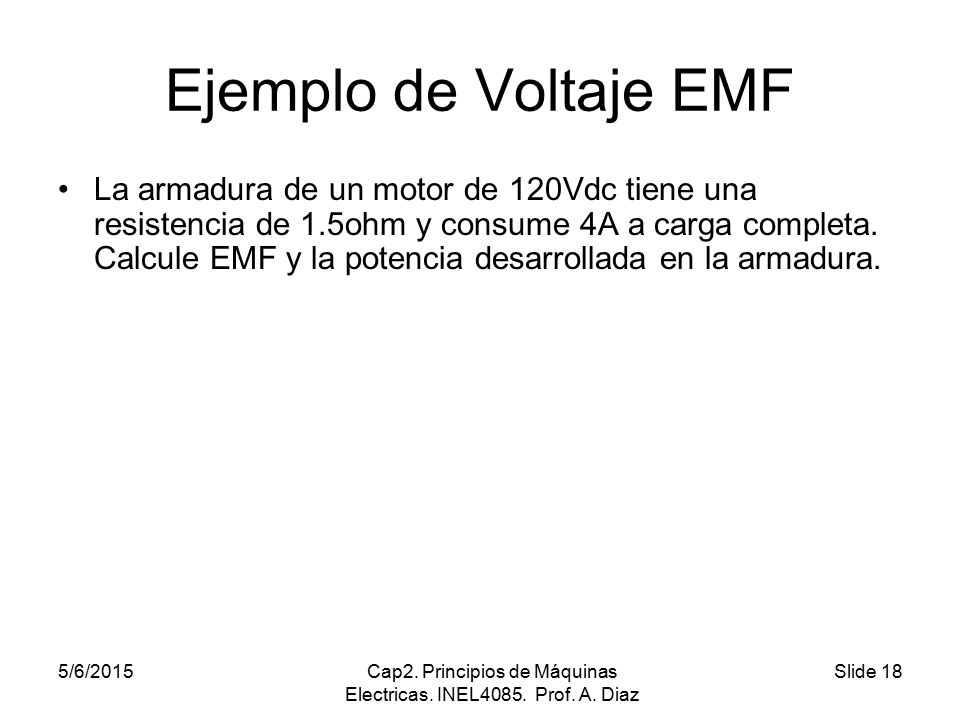

Ejemplo de Voltaje EMF La armadura de un motor de 120Vdc tiene una resistencia de 1.5ohm y consume 4A a carga completa. Calcule EMF y la potencia desarrollada en la armadura. 4/15/2017 Cap2. Principios de Máquinas Electricas. INEL Prof. A. Diaz

19 Cap2. Principios de Máquinas Electricas. INEL4085. Prof. A. Diaz
Ecuación de torque El torque desarrollado en la armadura depende de la misma constante que EMF la cual depende de las caracteristicas del motor. Km=2NLR 4/15/2017 Cap2. Principios de Máquinas Electricas. INEL Prof. A. Diaz

20 Ejemplo calculo de velocidad
Cual es la velocidad del motor del ejemplo anterior si este tiene 360 conductores 4 polos, un flujo de 0.01Wb y un embobinado tipo wave. 4/15/2017 Cap2. Principios de Máquinas Electricas. INEL Prof. A. Diaz

21 Reacción de la armadura

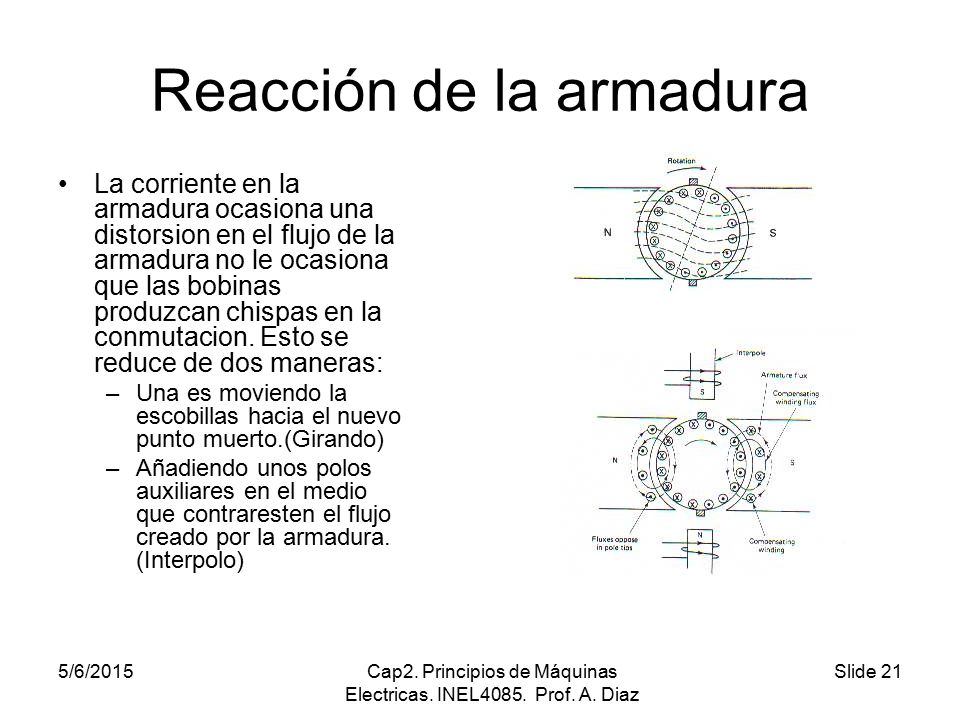

La corriente en la armadura ocasiona una distorsion en el flujo de la armadura no le ocasiona que las bobinas produzcan chispas en la conmutacion. Esto se reduce de dos maneras: Una es moviendo la escobillas hacia el nuevo punto muerto.(Girando) Añadiendo unos polos auxiliares en el medio que contraresten el flujo creado por la armadura. (Interpolo) 4/15/2017 Cap2. Principios de Máquinas Electricas. INEL Prof. A. Diaz
