Arquitectura Solución Universal Bank Alejandro León Diego Escobar Alejandro Peña

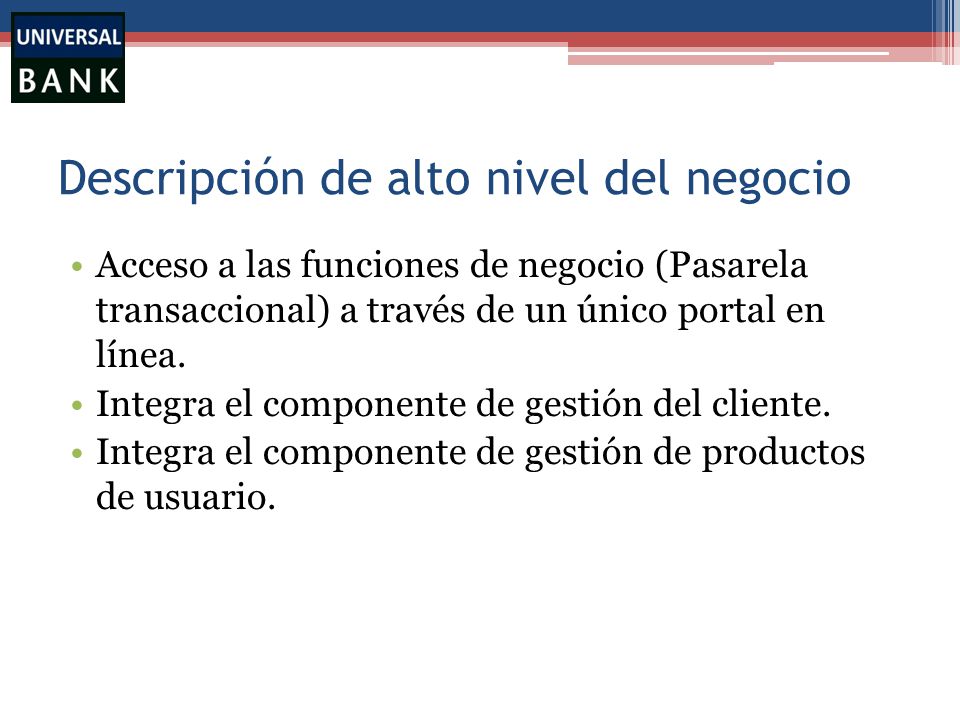

2 Descripción de alto nivel del negocio
Acceso a las funciones de negocio (Pasarela transaccional) a través de un único portal en línea. Integra el componente de gestión del cliente. Integra el componente de gestión de productos de usuario.

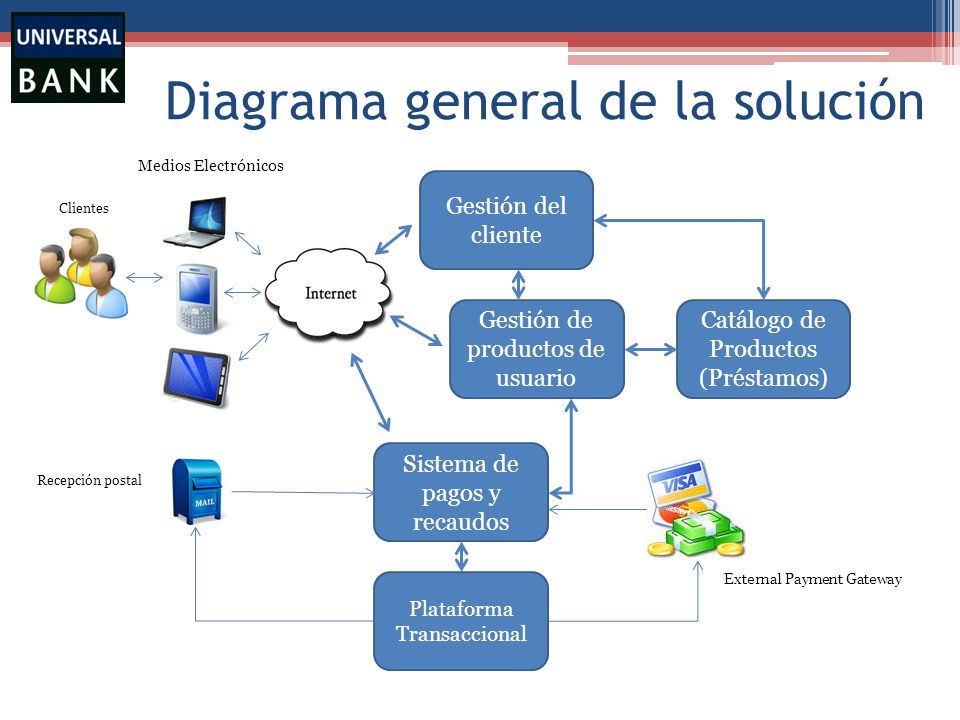

3 Diagrama general de la solución
Medios Electrónicos Gestión del cliente Clientes Gestión de productos de usuario Catálogo de Productos (Préstamos) Sistema de pagos y recaudos Recepción postal External Payment Gateway Plataforma Transaccional

4 Patrones de Negocio en la solución

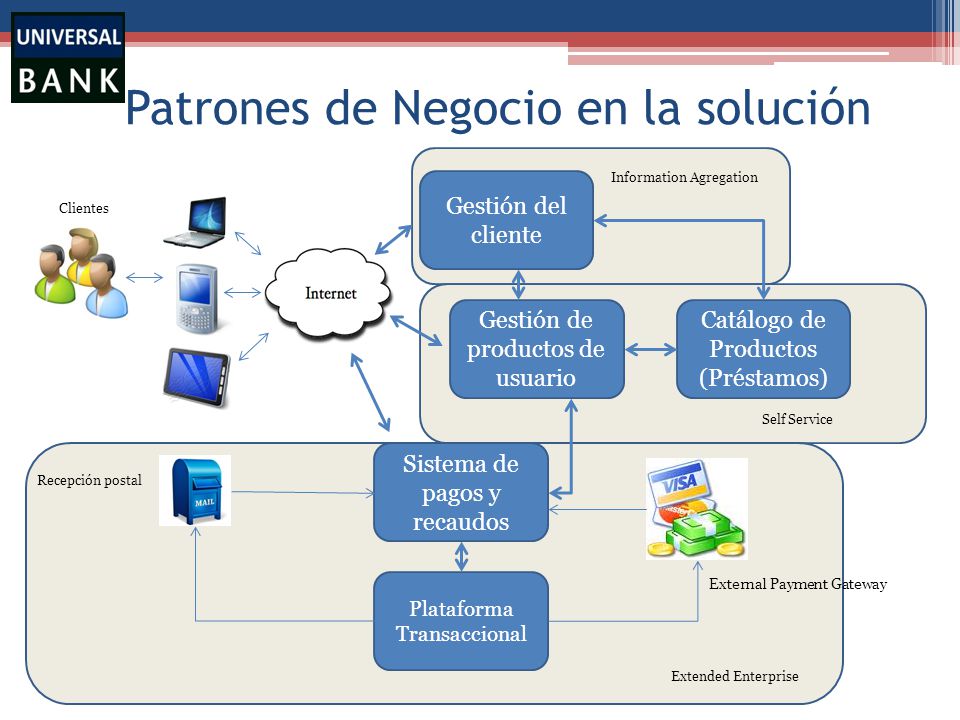

Information Agregation Gestión del cliente Clientes Gestión de productos de usuario Catálogo de Productos (Préstamos) Self Service Sistema de pagos y recaudos Recepción postal Plataforma Transaccional External Payment Gateway Extended Enterprise

5 Patrones de Integración en la solución

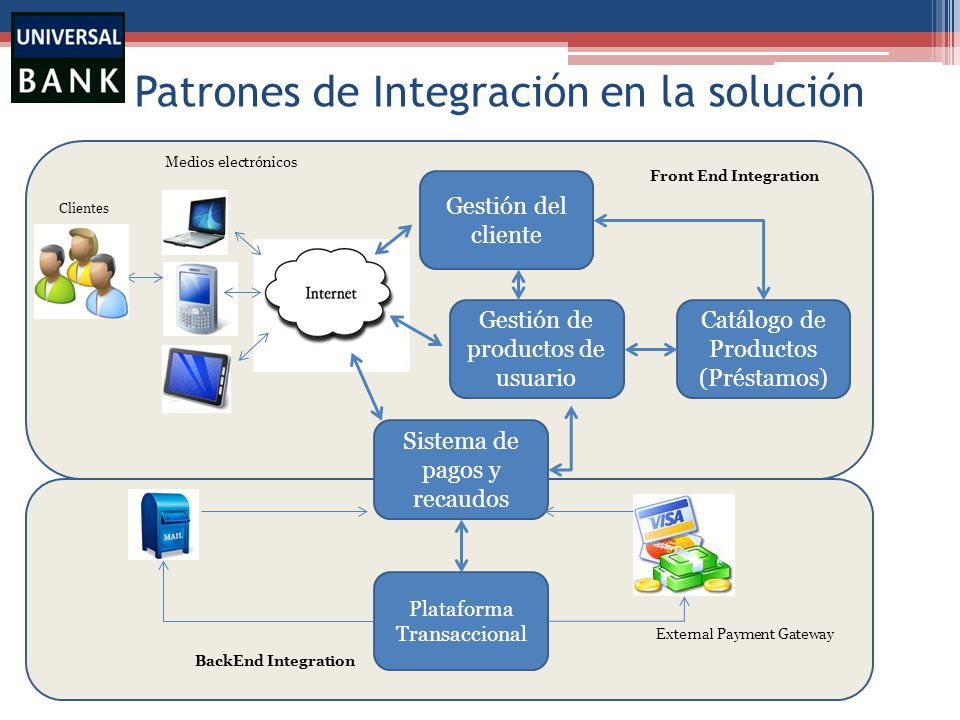

Medios electrónicos Front End Integration Gestión del cliente Clientes Gestión de productos de usuario Catálogo de Productos (Préstamos) Sistema de pagos y recaudos Plataforma Transaccional External Payment Gateway BackEnd Integration

6 Patrones de aplicación

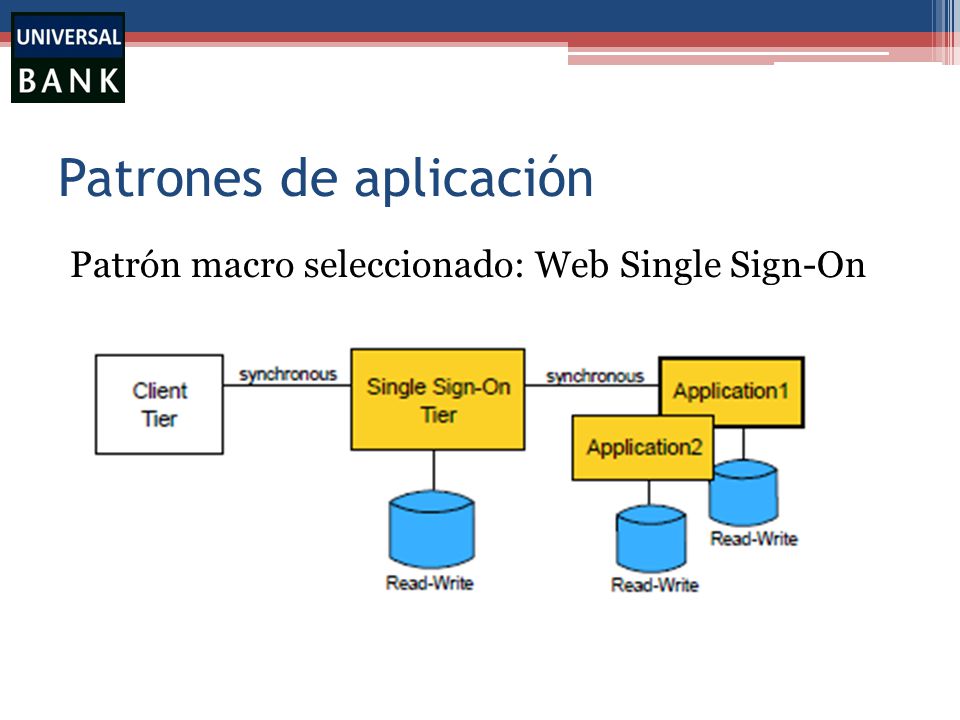

Patrón macro seleccionado: Web Single Sign-On

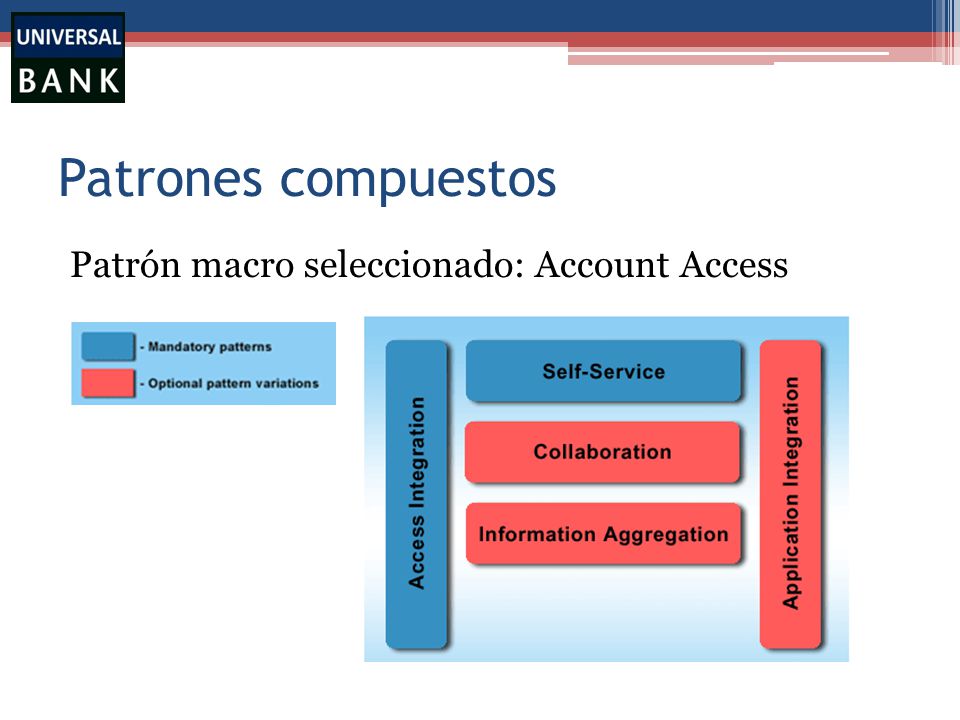

7 Patrones compuestos Patrón macro seleccionado: Account Access

8 Detalle de la arquitectura
Patrones estructurales y de comunicación que soportan la arquitectura solución

9 Patrones Estructurales

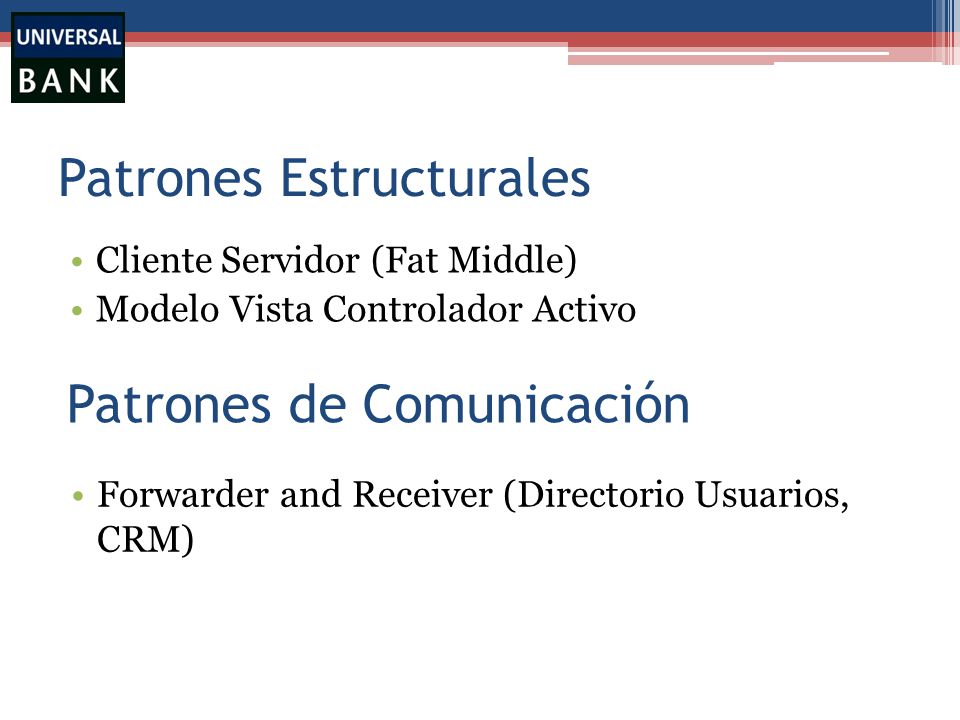

Cliente Servidor (Fat Middle) Modelo Vista Controlador Activo Patrones de Comunicación Forwarder and Receiver (Directorio Usuarios, CRM)

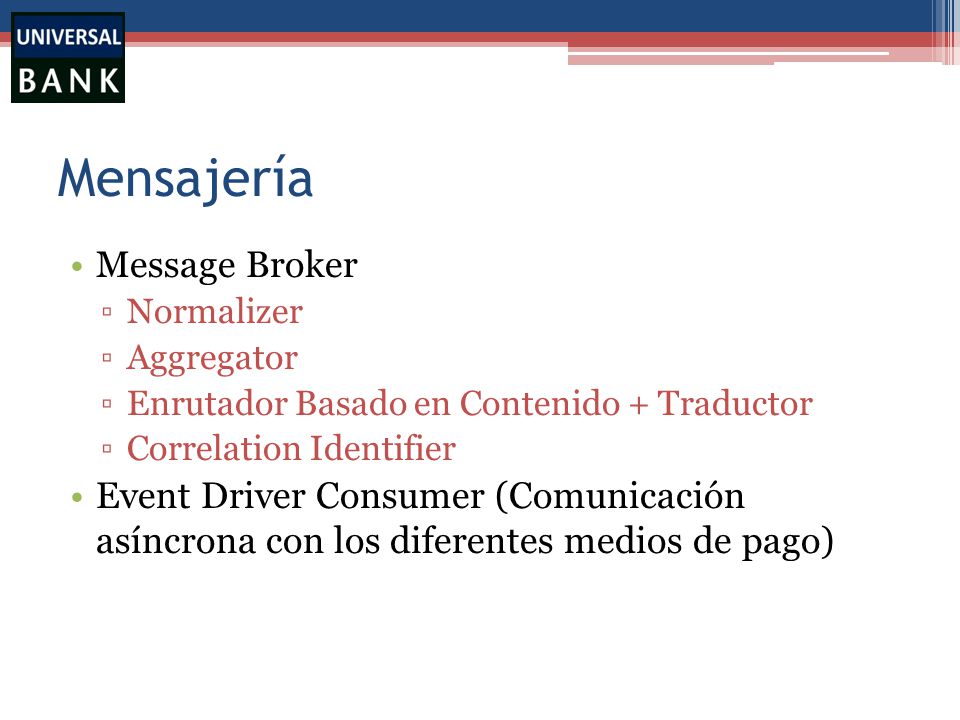

10 Mensajería Message Broker
Normalizer Aggregator Enrutador Basado en Contenido + Traductor Correlation Identifier Event Driver Consumer (Comunicación asíncrona con los diferentes medios de pago)

11 Modelo Vista Controlador Activo

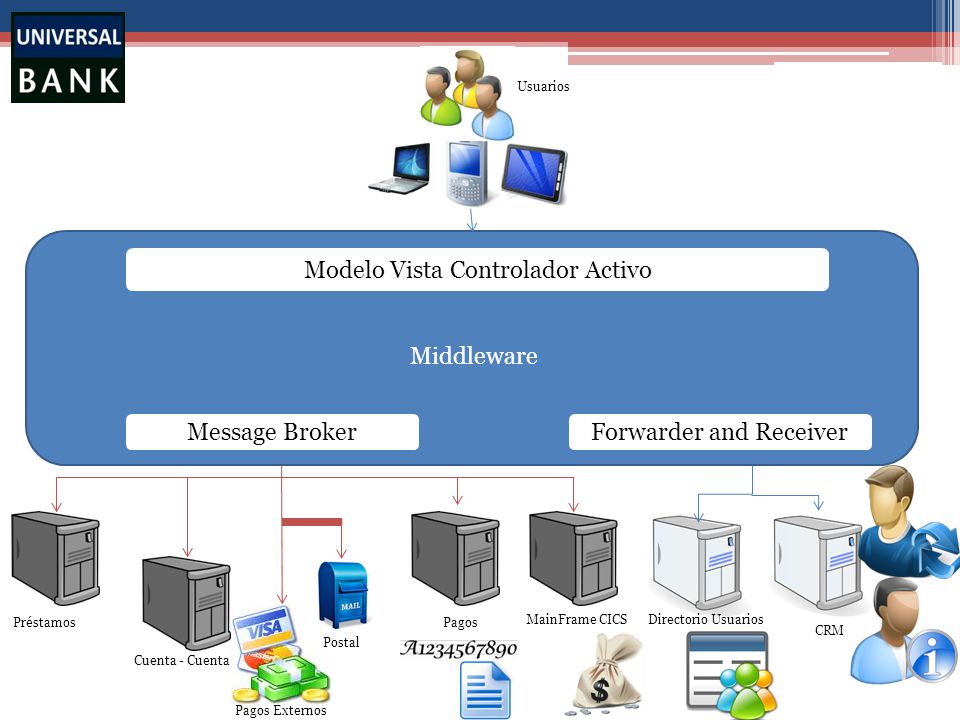

Usuarios Modelo Vista Controlador Activo Middleware Message Broker Forwarder and Receiver Préstamos Pagos MainFrame CICS Directorio Usuarios CRM Postal Cuenta - Cuenta Pagos Externos
