CORRIENTE ELECTRICA.

Presentación del tema: "CORRIENTE ELECTRICA."— Transcripción de la presentación:

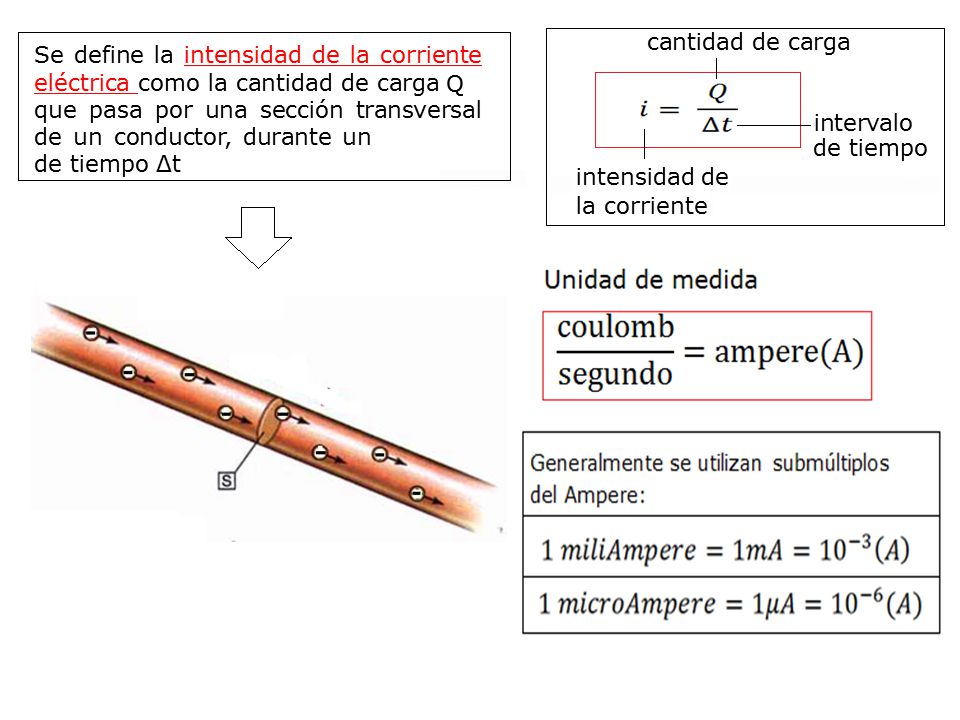

1 CORRIENTE ELECTRICA

2

3

4

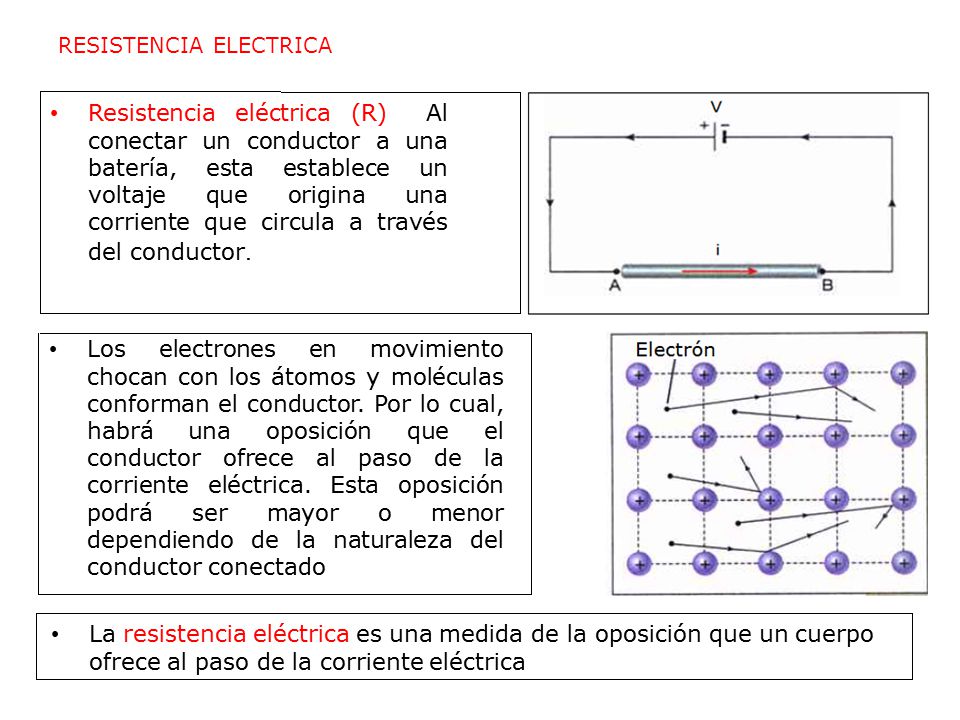

5 RESISTENCIA ELECTRICA

6

7

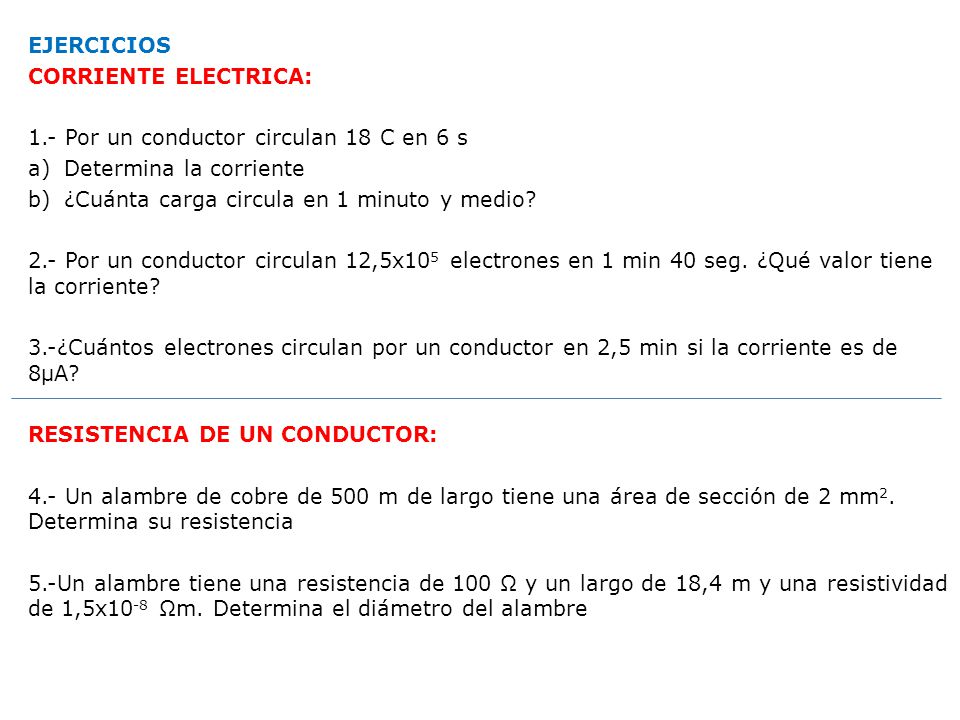

8 EJERCICIOS CORRIENTE ELECTRICA: 1.- Por un conductor circulan 18 C en 6 s Determina la corriente ¿Cuánta carga circula en 1 minuto y medio? 2.- Por un conductor circulan 12,5x105 electrones en 1 min 40 seg. ¿Qué valor tiene la corriente? 3.-¿Cuántos electrones circulan por un conductor en 2,5 min si la corriente es de 8μA? RESISTENCIA DE UN CONDUCTOR: 4.- Un alambre de cobre de 500 m de largo tiene una área de sección de 2 mm2. Determina su resistencia 5.-Un alambre tiene una resistencia de 100 Ω y un largo de 18,4 m y una resistividad de 1,5x10-8 Ωm. Determina el diámetro del alambre

9 4.- Un alambre tiene una sección de 0,05 cm2 y una resistencia de 8 mega ohm. ¿Qué sección debería tener para que, conservando el largo, su resistencia fuera de Ω? 5.- Un alambre mide 480 cm y una resistencia de 1000 Ω. ¿Qué largo debería tener para que su resistencia sea de 400 Ω? 6.- ¿Cómo varía la resistencia de un alambre si duplica su radio y largo?

10

11 EJEMPLOS: 1.- En un laboratorio, un conductor fue sometido a diversos voltajes, al medir los valores de los voltajes y corrientes producidas en el conductor se obtuvo la siguiente tabla: Construya un diagrama voltaje vs corriente ¿Este conductor obedece a la ley de ohm? ¿Cuál es el valor de la resistencia del conductor? DESARROLLO: a)

12 2.- Un foco se conecta a una batería de 6 Volt y se genera una corriente de 2 A:
¿Cuál es la resistencia del filamento del foco? Si este foco se conecta a una pila de 1,5 Volt, ¿Qué corriente pasaría por el filamento? Cuando este foco se conecta a otra fuente se observa que se genera una corriente de 1,5 A. ¿Qué voltaje es aplicado ahora al foco?

13 Actividades 1.-Una ampolleta se conecta a una fuente de 10 Volt y se produce una corriente de 20 mA. ¿Cuál es la resistencia de la ampolleta? 2.- ¿Qué corriente pasa por un «tostador de pan» que trabaja a 220 volt y tiene una resistencia de 25 Ω? 3.- Un calefactor eléctrico conectado a la red publica de 220 volt deja pasar una corriente de 250 mA. ¿Cuál es la resistencia del calefactor? 4.- ¿Qué corriente circula por una ampolleta cuya resistencia es de 2,5 Kilohm cuando se conecta a los 220 volt? 5.- Al medir los voltajes y corrientes producidos en un conductor se obtuvo la siguiente tabla: Complete la tabla y construya el grafico correspondiente Determina la resistencia del conductor

14 TRANSFORMACION DE ENERGIA ELECTRICA EN CALOR
Cuando un electrón se desplaza a través de un conductor, posee energía cinética que cede a los átomos fijos al chocar con ellos, haciendo aumentar la vibración de los átomos fijos transformando esta energía en calor La rapidez con la cual se transforma la energía a otra forma de energía se conoce como «potencia» UNIDAD DE MEDIDA

15

16

17 ¿Por qué se produce calor
¿Por qué se produce calor? Esto se debe a que los electrones en movimiento están constantemente chocando o a los átomos que constituyen la resistencia, por lo tanto, la energía que los electrones pierden se disipa en forma de calor EL COSTO DE LA ENERGÍA ELECTRICA: Las compañías de electricidad usan como unidad de energía el Kilowatt-hora (Kwh) Para los cálculos se debe expresar la potencia en Kilowatt y el tiempo en horas

18 EJEMPLOS

19

20 ENERGIA ELECTRICA

21
