1 I.A.P.G. Yacimientos Maduros I.A.P.G. Yacimientos Maduros Neuquén, Mayo 19-20-21, 2008 Refracturas en arenas de baja permeabilidad-Vision General Departamento de Ingeniería CAPEX S.A.

2 Datos e Historia de las REFRACTURAS Los tratamientos de refractura nacen en los finales de los 40’s, justo después de haber hecho las primeras fracturas hidráulicas ( Ejemplo de 1970: Wattenburg Field,Muddy “J”sand (SPE 7936) Departamento de Ingeniería Yacimiento Agua del Cajón CAPEX S.A. En EEUU (Datos 2006) – 20,000 a 30,000 frac / año – 450 a 750 refracs/ año La mayoría de las refracturas son por haber tenido problemas durante la operación original. Simple comparación de la producción - frac pozos malos que están cerca de pozos buenos

3 PUNTOS DEBILES PARA ANALIZAR LAS REFRACTURAS - Los operadores se resisten a re-estimular pozos buenos - Comparación de producción es lo único que se usa para seleccionar candidatos - Contribución a la performance es rara vez registrada - Los resultados de la refractura son frecuentemente discutidos - Muchas veces se percibe un alto índice RIESGO/RETORNO Departamento de Ingeniería Yacimiento Agua del Cajón CAPEX S.A.

4 Porque preparar un tratamiento para refracturar una arena de baja permeabilidad? - Conectar otros reservorios (acceder a zonas no drenadas) - Incrementar largo de fractura - Llegar a capas “by passeadas” - Incrementar conductividad de fractura - Incrementar producción e incrementar $$$$$ Departamento de Ingeniería Yacimiento Agua del Cajón CAPEX S.A.

5 Departamento de Ingeniería Yacimiento Agua del Cajón CAPEX S.A. CONCEPTOS Porque una refractura puede ayudar a drenar mejor el pozo? - Mejorar la fractura actual (mayor largo o mejor calidad) - Re-orientarse de manera distinta * Transversal / Ortogonal (efectos de presión, pre-fractura y propiedades de la zona) Mejorar la fractura actual (mayor largo o mejor calidad)

6 Departamento de Ingeniería Yacimiento Agua del Cajón CAPEX S.A.

7 Departamento de Ingeniería Yacimiento Agua del Cajón CAPEX S.A. CONCEPTOS Porque una refractura puede ayudar a drenar mejor el pozo? - Mejorar la fractura actual (mayor largo o mejor calidad) - Re-orientarse de manera distinta * Transversal / Ortogonal (efectos de presión, pre-fractura y propiedades de la zona) Re-orientarse de manera distinta * Transversal / Ortogonal

8

9 Departamento de Ingeniería Yacimiento Agua del Cajón CAPEX S.A. Implicancias para la selección de candidatos a una refractura Super tight gas reservoir (k < 0.01 md) Low permeability reservoir (0.01 < k < 1 md) Moderate to high permeability reservoir Effect of Production Induced Stress on Refrac Propagation and Pressure Response. XIAOWEI WENG – EDUARD SIEBRITS (Schlumberger) SPE REFRACTURING IN LOW/TIGHT GAS PERMEABILITY ATW San Antonio DICIEMBRE 2005

10 Departamento de Ingeniería Yacimiento Agua del Cajón CAPEX S.A.

11 Claves para una Refractura exitosa Tecnología para la selección de candidatos - Baja producción..se puede mejorar? - Litología - Ensayos Avances tecnológicos en fracturas - Ruptores-Agentes Sosten-Fluidos Mejor caracterización del reservorio - Mejoras en Ingeniería - Mejoras en los modelos de fractura Departamento de Ingeniería Yacimiento Agua del Cajón CAPEX S.A. “Cambiar al Ingeniero del Yacimiento”

12 Departamento de Ingeniería Yacimiento Agua del Cajón CAPEX S.A.

13 Departamento de Ingeniería Yacimiento Agua del Cajón CAPEX S.A. Después: 12.27 Mm3/dia Antes: 5.66 Mm3/dia

14 Departamento de Ingeniería Yacimiento Agua del Cajón CAPEX S.A. Después: 18.88 Mm3/dia Antes: 6.61 Mm3/dia

15 Departamento de Ingeniería Yacimiento Agua del Cajón CAPEX S.A. Después: 2.83 Mm3/dia Antes: 9.44 Mm3/dia

16

17 Conclusiones – Refracturar para acceder a un volumen nuevo de reservorio es una posibilidad razonable. – Los estreses inducidos por una fractura anterior y regiones depletadas pueden inducir una re-orientacion - En un reservorio de baja permeabilidad, la reducción del estrés en la zona alrededor de la fractura inicial, hace necesario grandes volúmenes de fluido para extender la fractura mas alla de la inicial Departamento de Ingeniería Yacimiento Agua del Cajón CAPEX S.A. - En un reservorio de baja permeabilidad, la reducción del estrés en la zona alrededor de la fractura inicial, hace necesario grandes volúmenes de fluido para extender la fractura mas alla de la inicial

18

19 Departamento de Ingeniería Yacimiento Agua del Cajón CAPEX S.A.

20 Departamento de Ingeniería Yacimiento Agua del Cajón CAPEX S.A. Departamento de Ingeniería CAPEX S.A.

21 Implications for Refrac Candidate Selection Super tight gas reservoir (k < 0.01 md) – Characteristics Limited depletion area around fracture Need frac reorientation or longer frac length for successful refrac – Category I: Large zone height, small stress anisotropy Likelihood of larger stress reversal region and orthogonal frac Require large fluid volume to extend in- plane and orthogonal fracs (well suited for slick water, low sand conc. design) – Category II: Small zone height Small stress reversal region and short orthogonal frac Relatively easy to extend the frac length beyond the initial frac If the initial frac length is limited due to height growth, the same problem may still exist for refrac – Category III: Large zone height, large stress anisotropy Frac reorientation less likely Require large fluid volume to significantly extend frac length beyond theinitial frac; may not be good refrac candidate

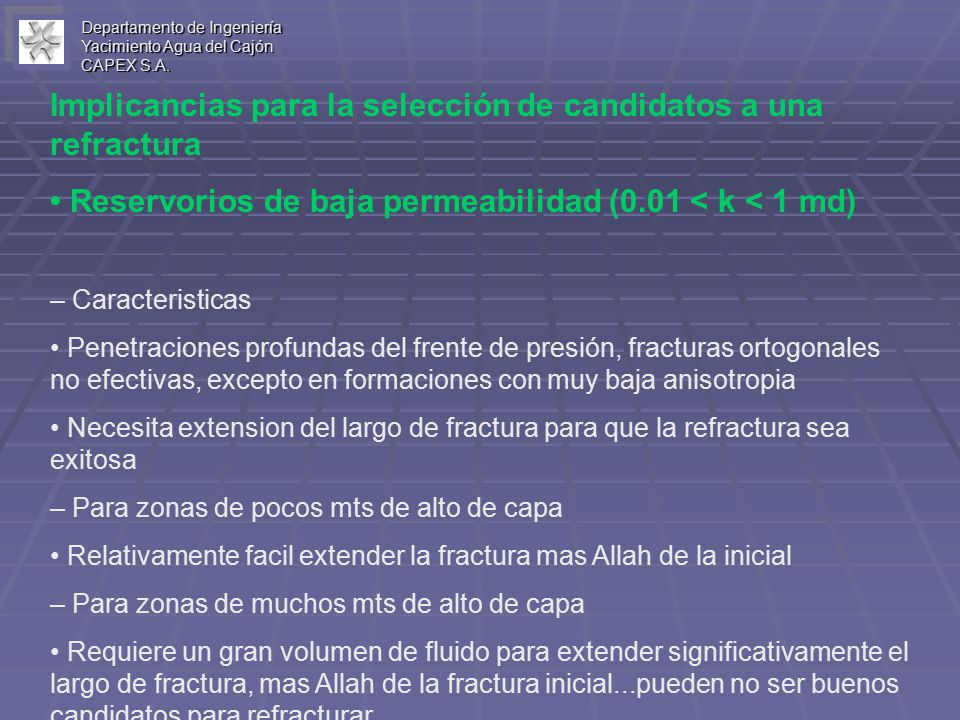

22 Implicancias para la selección de candidatos a una refractura Reservorios de baja permeabilidad (0.01 < k < 1 md) – Caracteristicas Penetraciones profundas del frente de presión, fracturas ortogonales no efectivas, excepto en formaciones con muy baja anisotropia Necesita extension del largo de fractura para que la refractura sea exitosa – Para zonas de pocos mts de alto de capa Relativamente facil extender la fractura mas Allah de la inicial – Para zonas de muchos mts de alto de capa Requiere un gran volumen de fluido para extender significativamente el largo de fractura, mas Allah de la fractura inicial...pueden no ser buenos candidatos para refracturar Departamento de Ingeniería Yacimiento Agua del Cajón CAPEX S.A.

23 Implications for Refrac Candidate Selection Moderate to high permeability reservoir – Characteristics Deep penetration of pressure front, orthogonal frac not effective Need frac length extension and/ or conductivity improvement for successful refrac – Job design consideration Should consider shutting in the well for a period of time to reduce pressure gradient ahead of the initial fracture tip in order to facilitate fracture length extension Good candidate for refrac to extend the frac length, if the initial frac is limited due to height growth Departamento de Ingeniería Yacimiento Agua del Cajón CAPEX S.A.
