1
Impedancias Secuenciales
REDES ELECTRICAS 2008
2

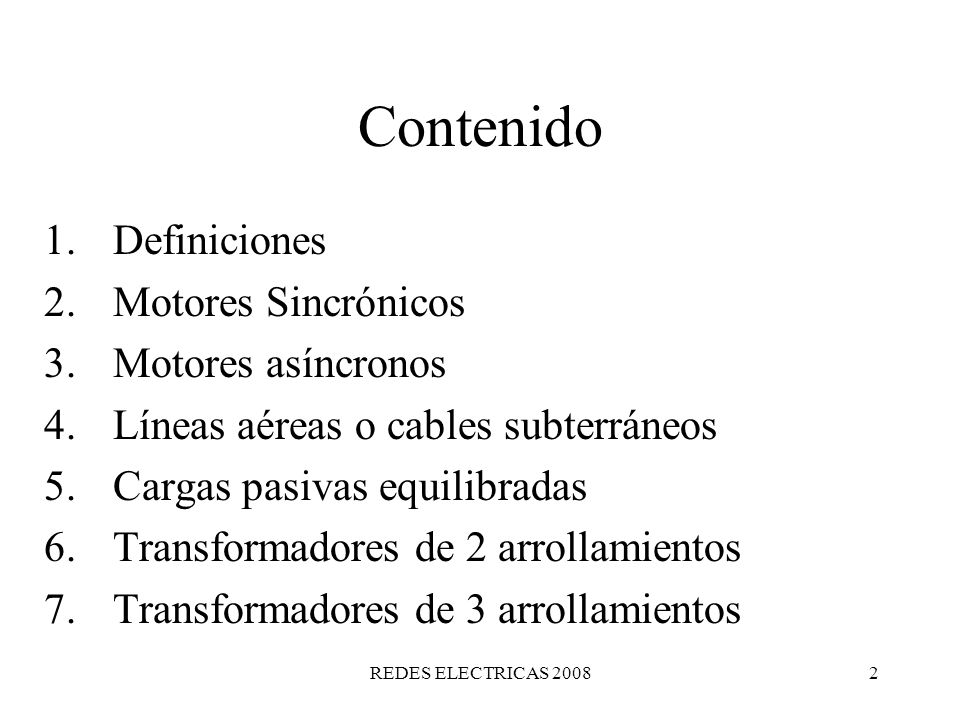

Contenido Definiciones Motores Sincrónicos Motores asíncronos
Líneas aéreas o cables subterráneos Cargas pasivas equilibradas Transformadores de 2 arrollamientos Transformadores de 3 arrollamientos REDES ELECTRICAS 2008
3

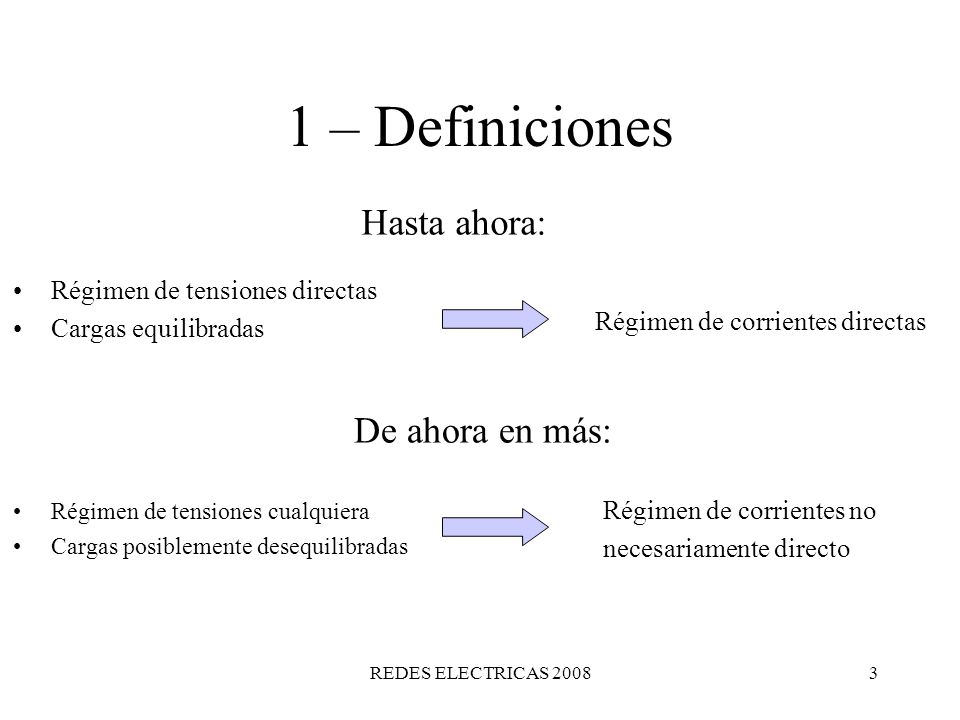

1 – Definiciones Hasta ahora: De ahora en más:
Régimen de tensiones directas Cargas equilibradas Régimen de corrientes directas De ahora en más: Régimen de tensiones cualquiera Cargas posiblemente desequilibradas Régimen de corrientes no necesariamente directo REDES ELECTRICAS 2008
4
1 – Definiciones Los elementos de la red presentan impedancias distintas frente a regímenes de corriente distintos. Elementos perfectamente equilibrados pueden presentar impedancias distintas según la secuencia de corriente que los recorre. Se llamarán impedancias “secuenciales” o “sensibles”: REDES ELECTRICAS 2008
5
1 – Definiciones Resultados generales: salvo en máquinas giratorias
Para máquinas giratorias, el campo debido a corrientes inversas gira en sentido contrario al producido por corrientes directas y por la corriente de excitación: En el caso de transformadores, lo valores de dependerán de la forma en que los puntos neutros estén ligados a tierra. REDES ELECTRICAS 2008
6

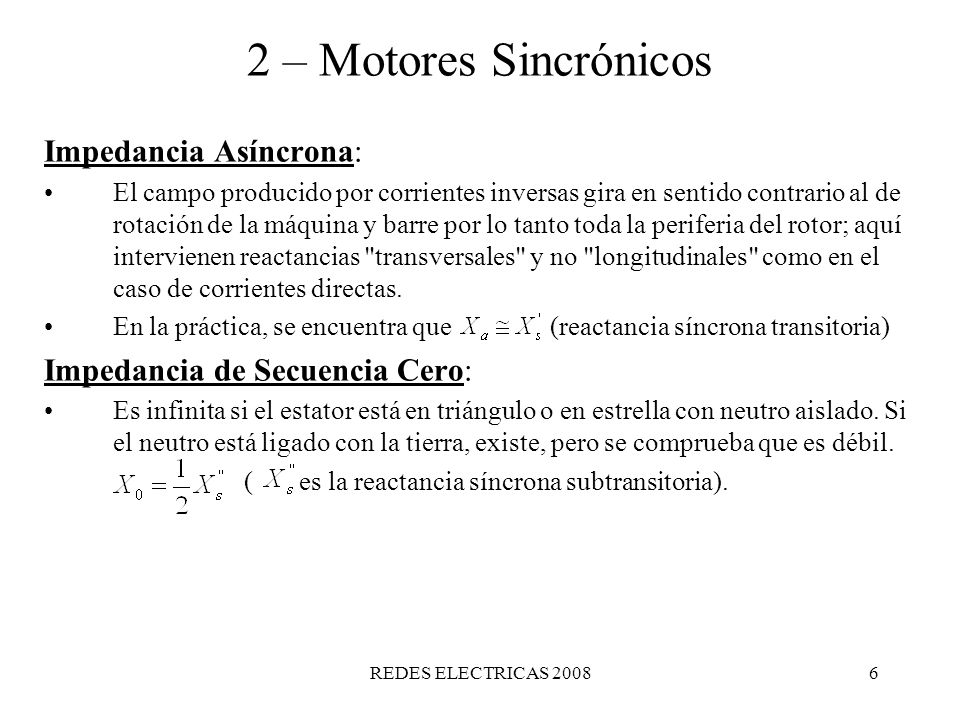

2 – Motores Sincrónicos Impedancia Asíncrona:
El campo producido por corrientes inversas gira en sentido contrario al de rotación de la máquina y barre por lo tanto toda la periferia del rotor; aquí intervienen reactancias "transversales" y no "longitudinales" como en el caso de corrientes directas. En la práctica, se encuentra que (reactancia síncrona transitoria) Impedancia de Secuencia Cero: Es infinita si el estator está en triángulo o en estrella con neutro aislado. Si el neutro está ligado con la tierra, existe, pero se comprueba que es débil. ( es la reactancia síncrona subtransitoria). REDES ELECTRICAS 2008
7
3 – Motores Asíncronos 4 – Líneas y cables REDES ELECTRICAS 2008
8
5 – Cargas pasivas Siendo Z la impedancia por fase:
Si no fuera el caso, en general se desprecia para el cálculo de CC. Si se tomara en cuenta se considera REDES ELECTRICAS 2008
9

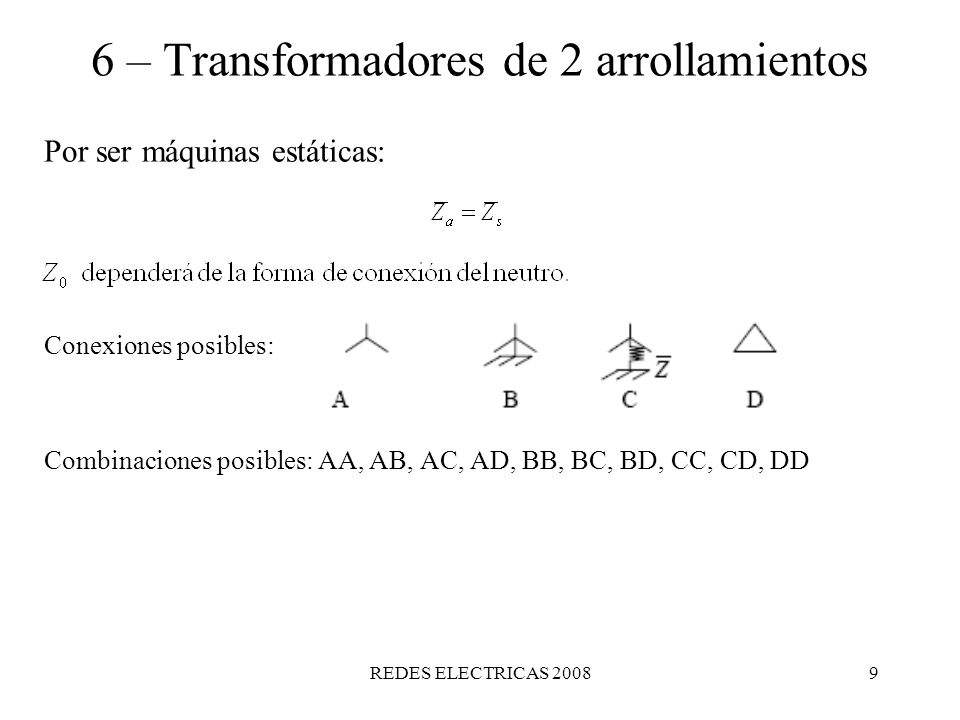

6 – Transformadores de 2 arrollamientos
Por ser máquinas estáticas: Conexiones posibles: Combinaciones posibles: AA, AB, AC, AD, BB, BC, BD, CC, CD, DD REDES ELECTRICAS 2008
10

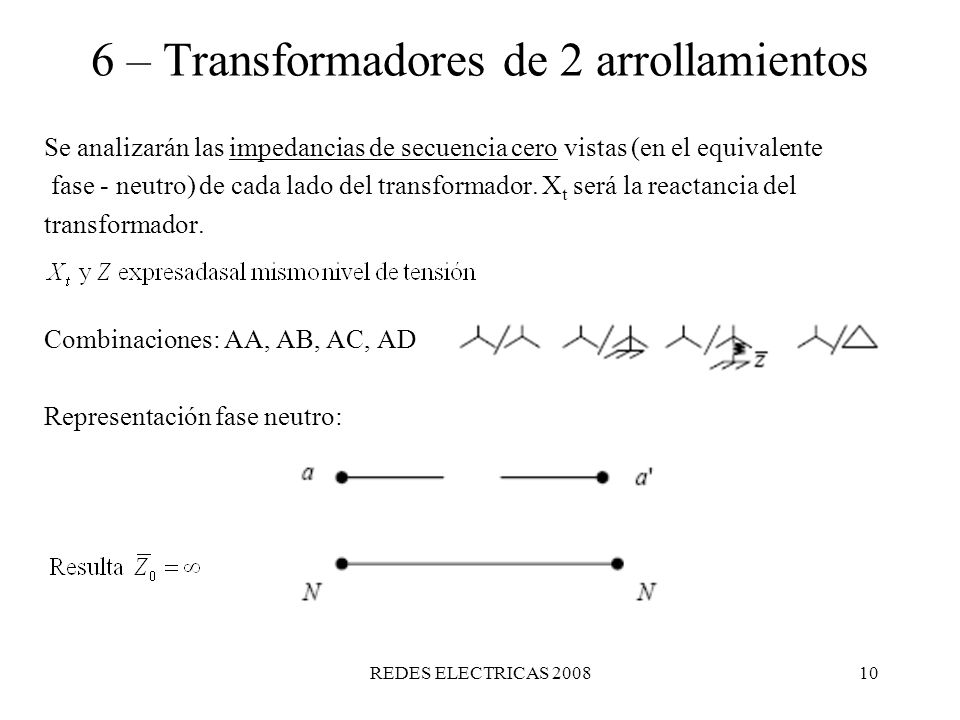

6 – Transformadores de 2 arrollamientos
Se analizarán las impedancias de secuencia cero vistas (en el equivalente fase - neutro) de cada lado del transformador. Xt será la reactancia del transformador. Combinaciones: AA, AB, AC, AD Representación fase neutro: REDES ELECTRICAS 2008
11

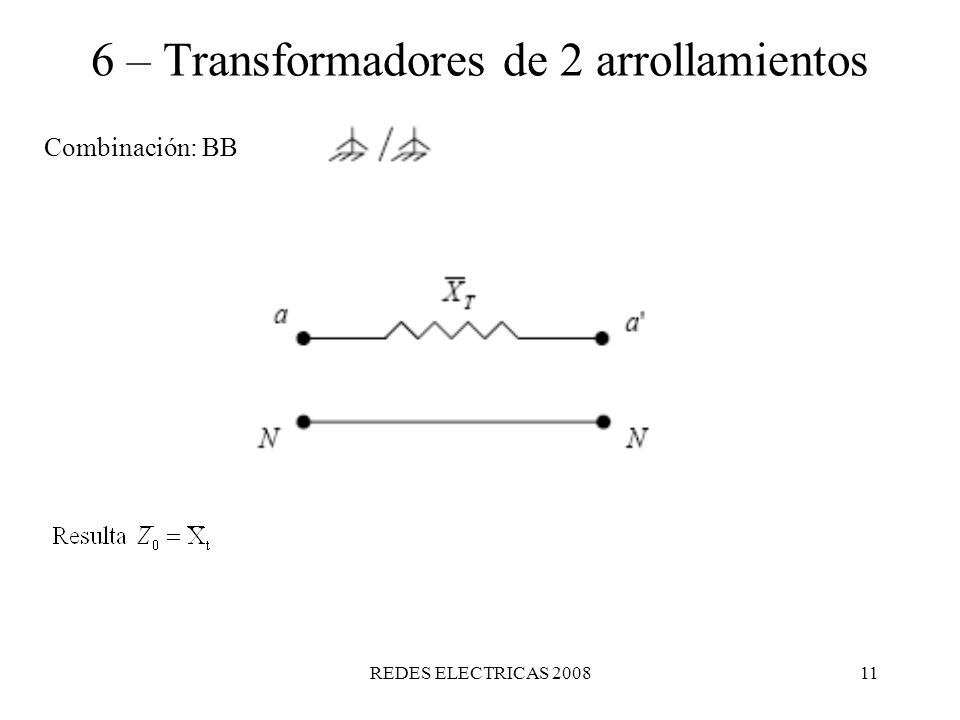

6 – Transformadores de 2 arrollamientos
Combinación: BB REDES ELECTRICAS 2008
12

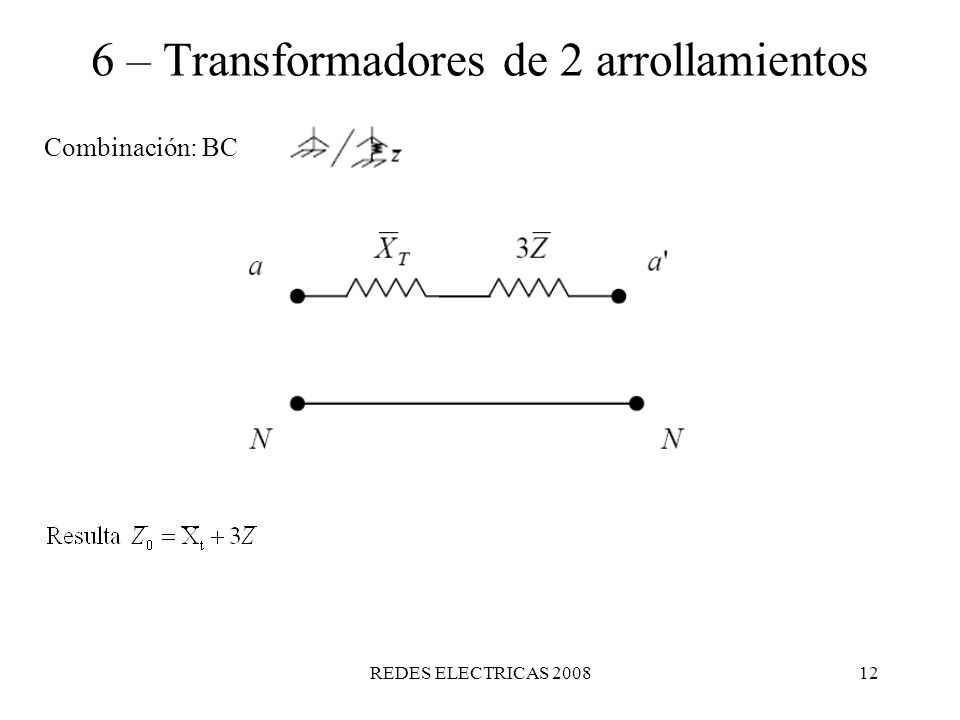

6 – Transformadores de 2 arrollamientos
Combinación: BC REDES ELECTRICAS 2008
13

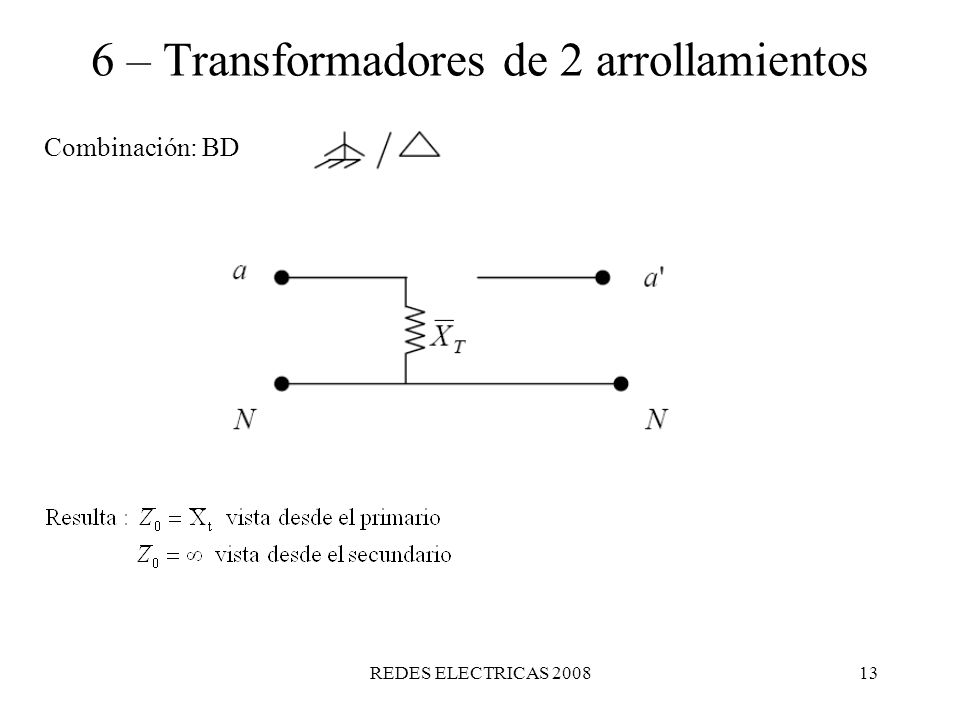

6 – Transformadores de 2 arrollamientos
Combinación: BD REDES ELECTRICAS 2008
14

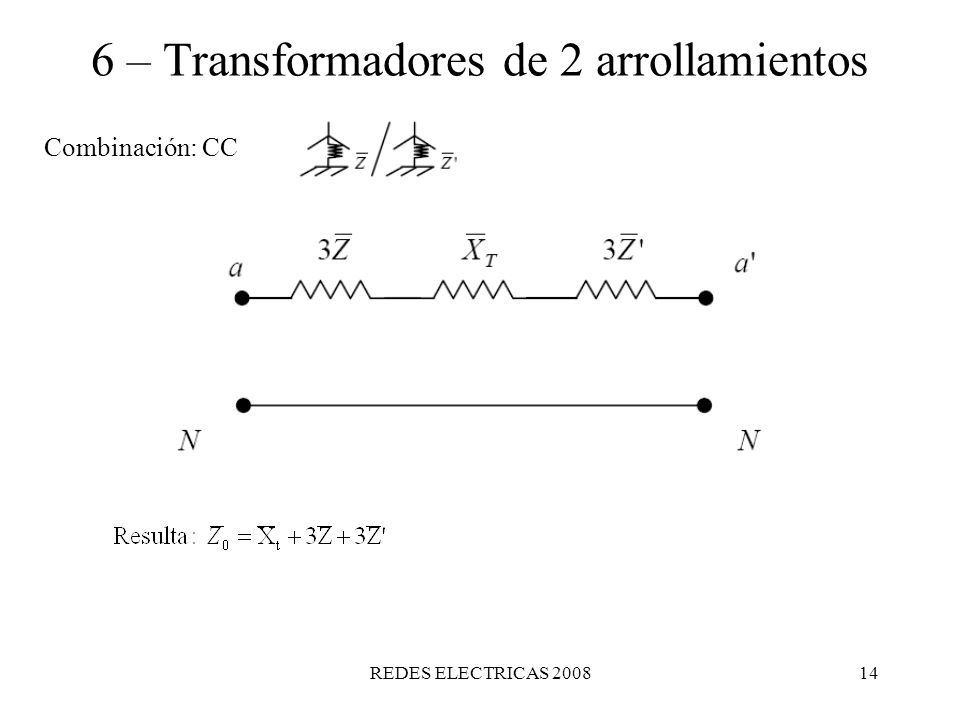

6 – Transformadores de 2 arrollamientos
Combinación: CC REDES ELECTRICAS 2008
15

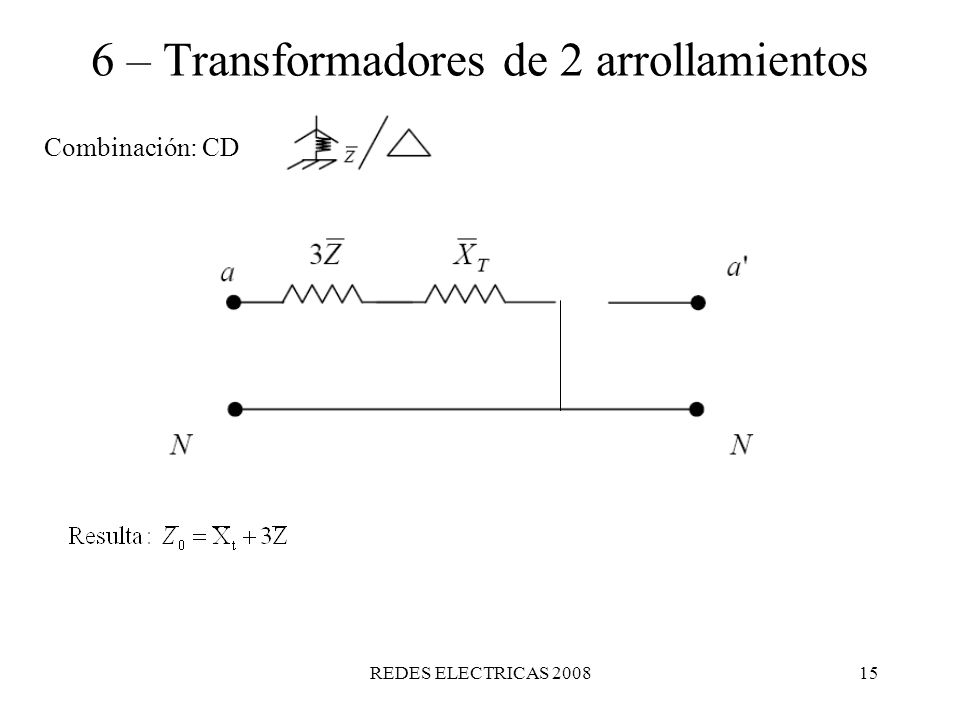

6 – Transformadores de 2 arrollamientos
Combinación: CD REDES ELECTRICAS 2008
16

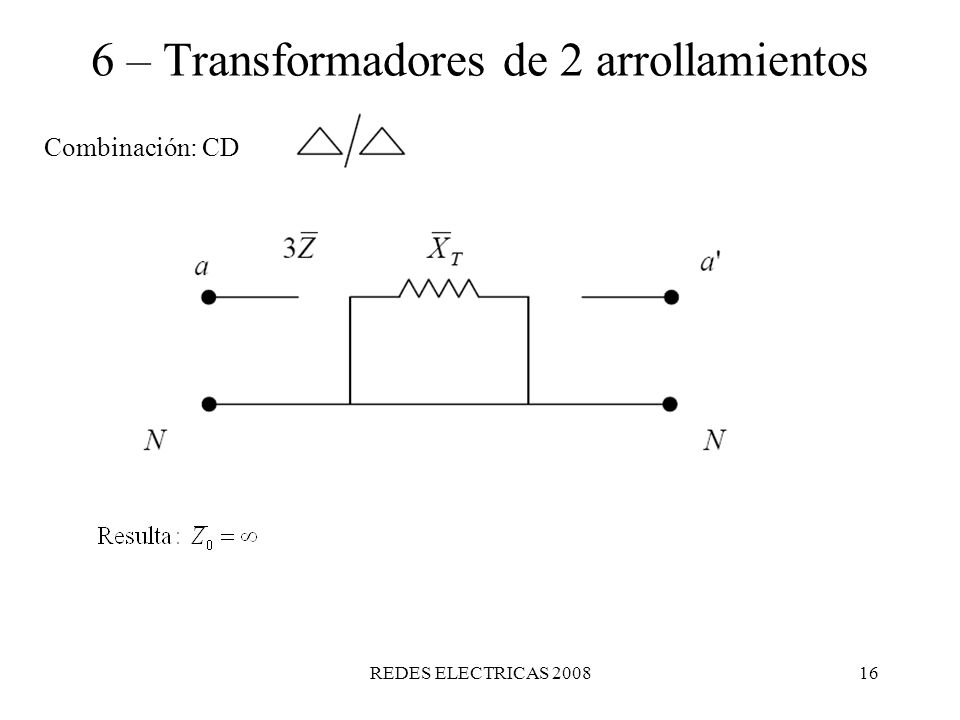

6 – Transformadores de 2 arrollamientos
Combinación: CD REDES ELECTRICAS 2008
17
7 – Transformadores de 3 arrollamientos
Circuito equivalente fase neutro en el aso general: REDES ELECTRICAS 2008
18

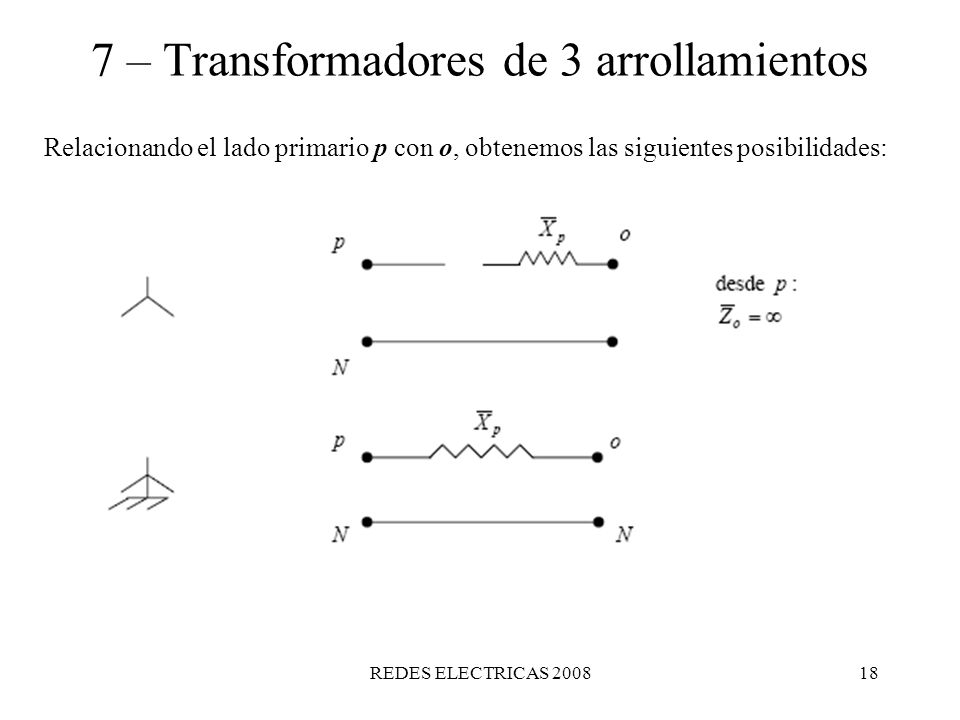

7 – Transformadores de 3 arrollamientos
Relacionando el lado primario p con o, obtenemos las siguientes posibilidades: REDES ELECTRICAS 2008
19

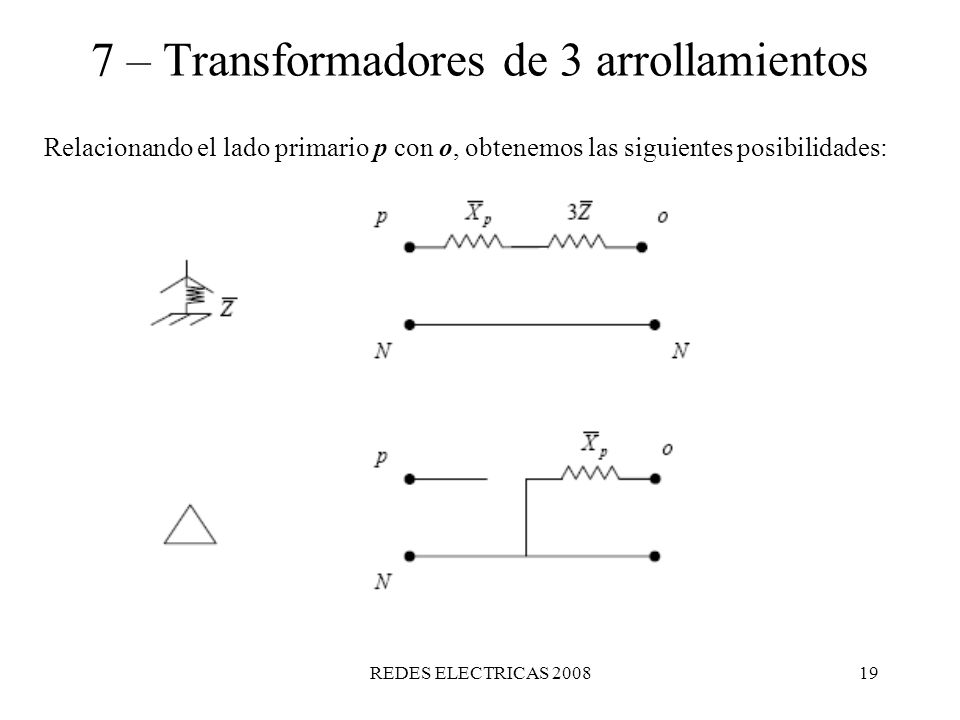

7 – Transformadores de 3 arrollamientos
Relacionando el lado primario p con o, obtenemos las siguientes posibilidades: REDES ELECTRICAS 2008
20

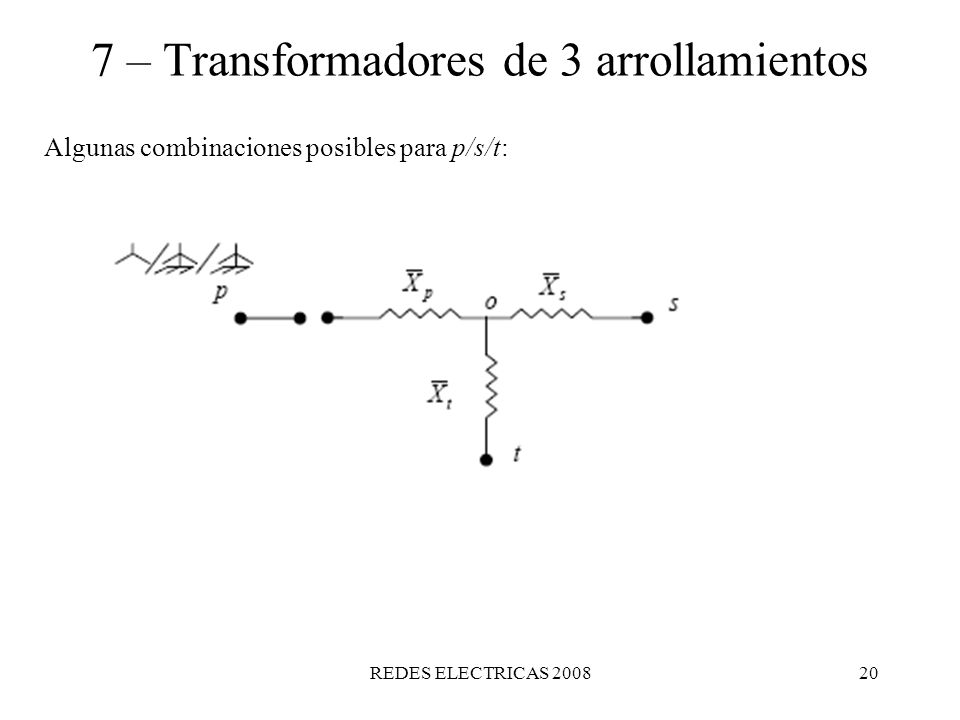

7 – Transformadores de 3 arrollamientos
Algunas combinaciones posibles para p/s/t: REDES ELECTRICAS 2008
21

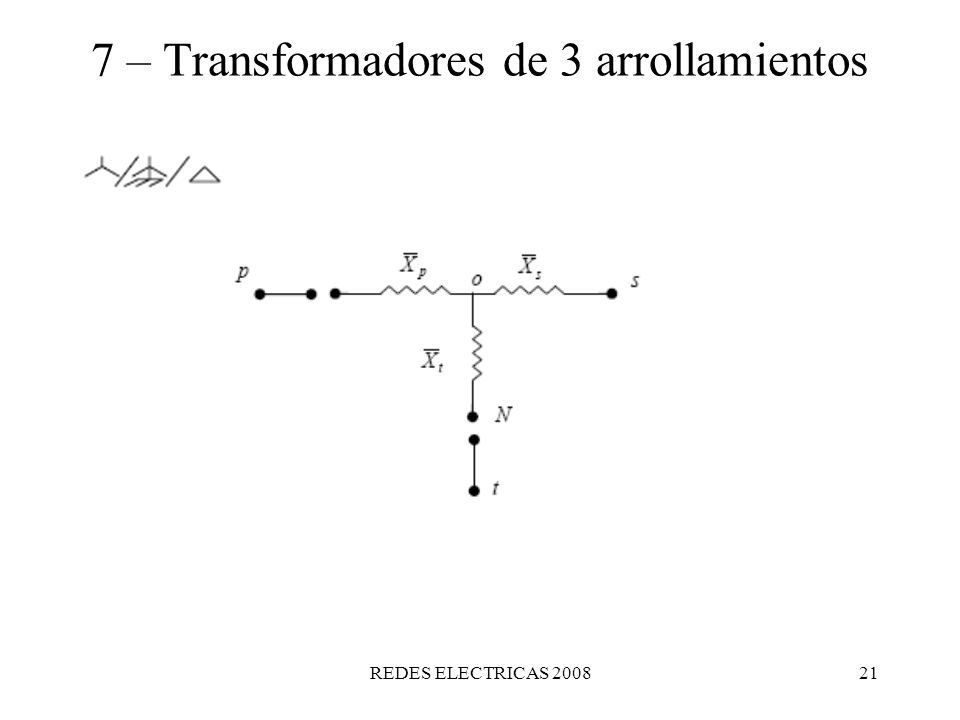

7 – Transformadores de 3 arrollamientos
REDES ELECTRICAS 2008
22

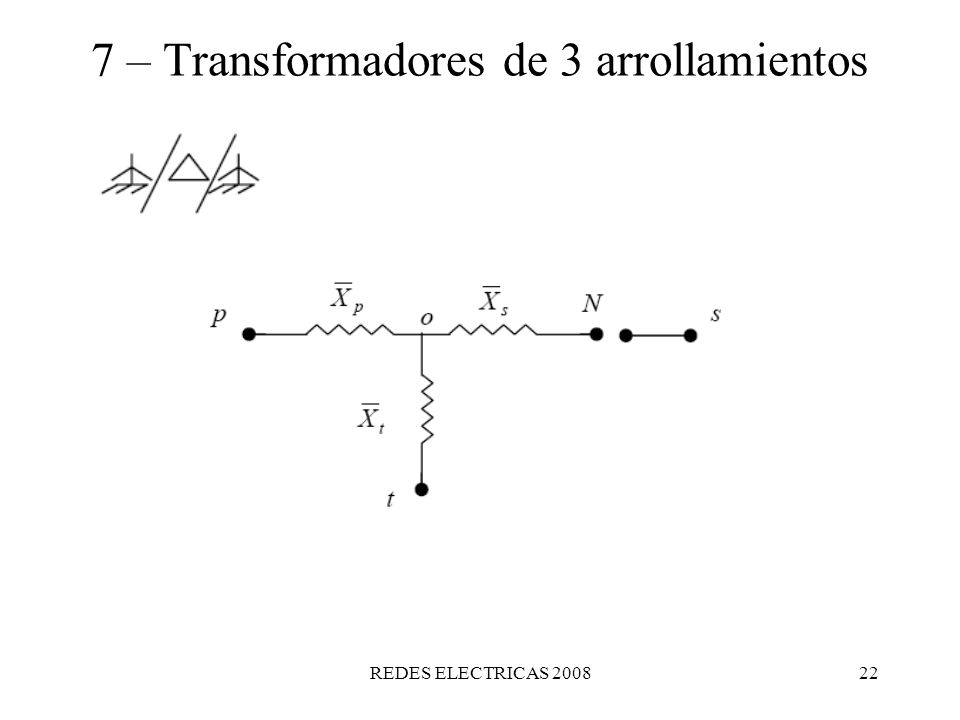

7 – Transformadores de 3 arrollamientos
REDES ELECTRICAS 2008
23
7 – Transformadores de 3 arrollamientos
REDES ELECTRICAS 2008
