1 José Estay A / jea I semestre académico 2014 Computadores (TU Sistemas Computacionales) Tema: elementos de estructura de computadores

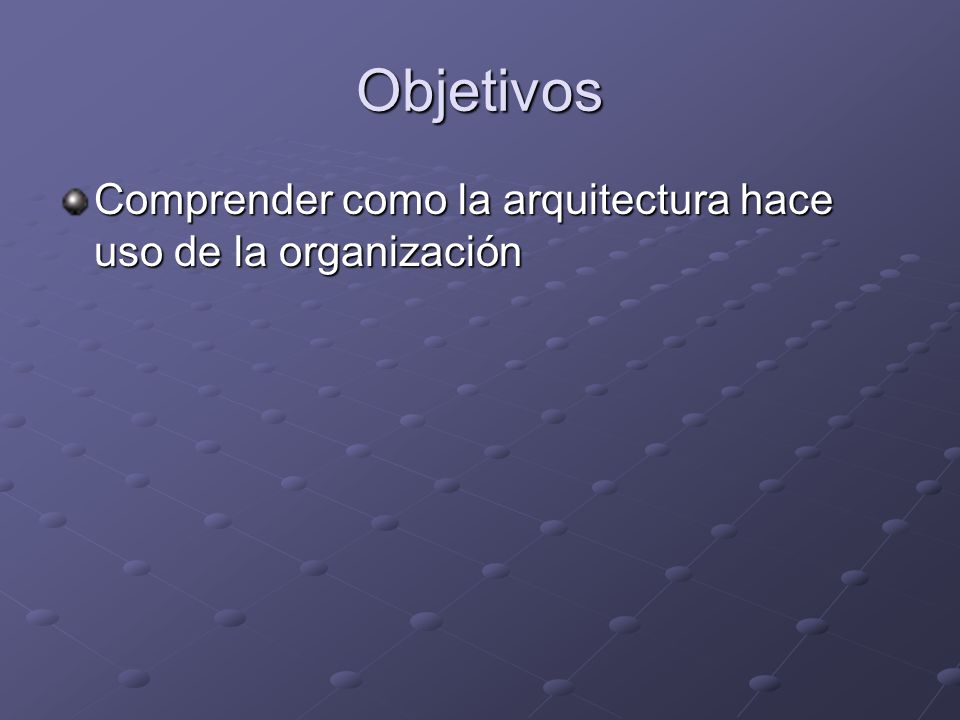

2 Objetivos Comprender como la arquitectura hace uso de la organización

3 Bibliografía Principal: apuntes de clases y notas complementarias en sitio Web del ramo Complementos: “INTEL MICROPROCESSOR”“INTEL MICROPROCESSOR” (2009 EDITION), barry brey(2009 EDITION), barry brey Microcontroladores PIC (www.microchip.cl)Microcontroladores PIC (www.microchip.cl) Compilador C CCS y SimProteus para microcontroladores PICCompilador C CCS y SimProteus para microcontroladores PIC

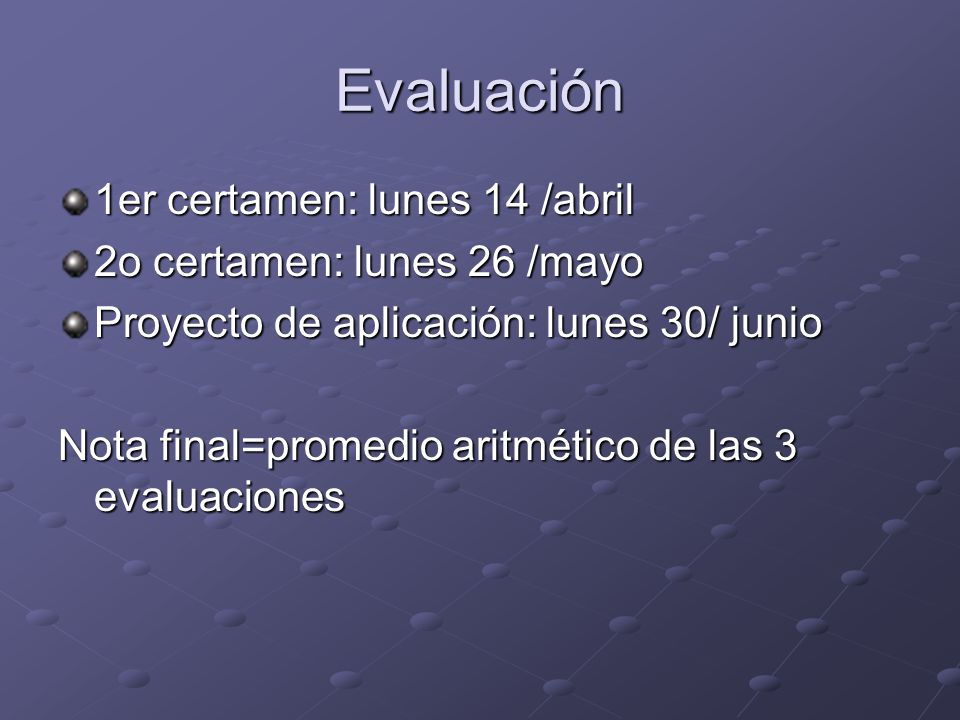

4 Evaluación 1er certamen: lunes 14 /abril 2o certamen: lunes 26 /mayo Proyecto de aplicación: lunes 30/ junio Nota final=promedio aritmético de las 3 evaluaciones

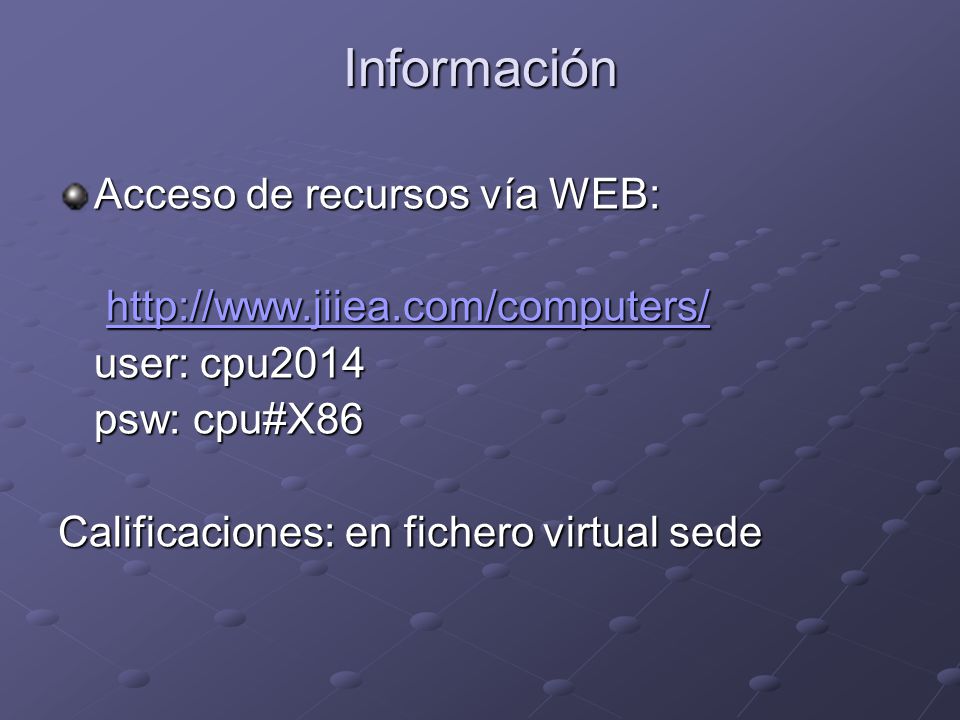

5 Información Acceso de recursos vía WEB: http://www.jiiea.com/computers/ http://www.jiiea.com/computers/http://www.jiiea.com/computers/ user: cpu2014 user: cpu2014 psw: cpu#X86 Calificaciones: en fichero virtual sede

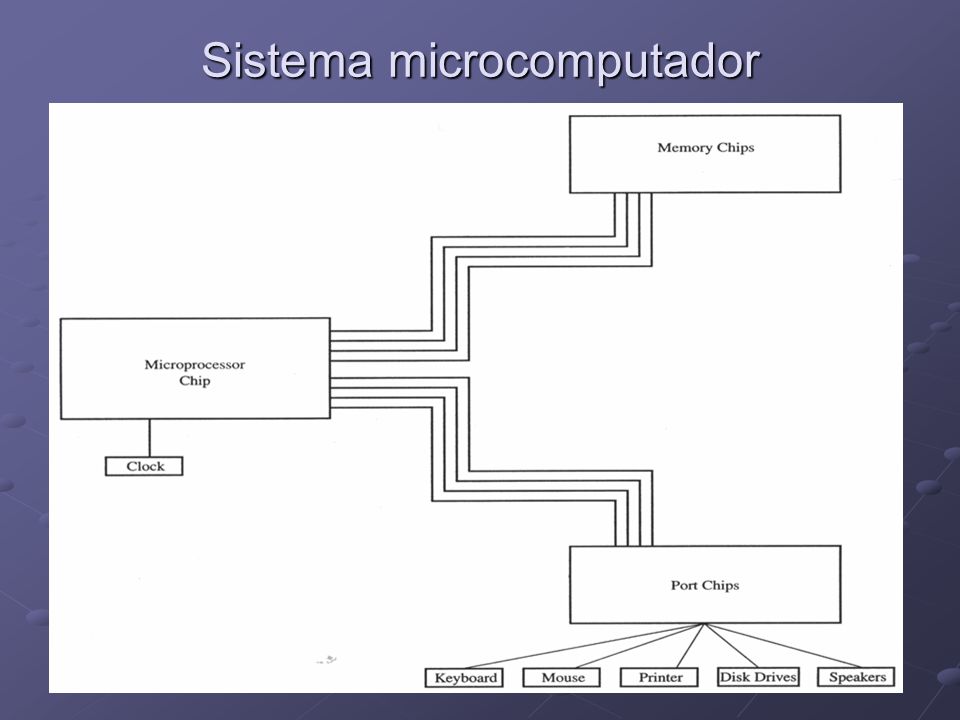

6 Sistema microcomputador

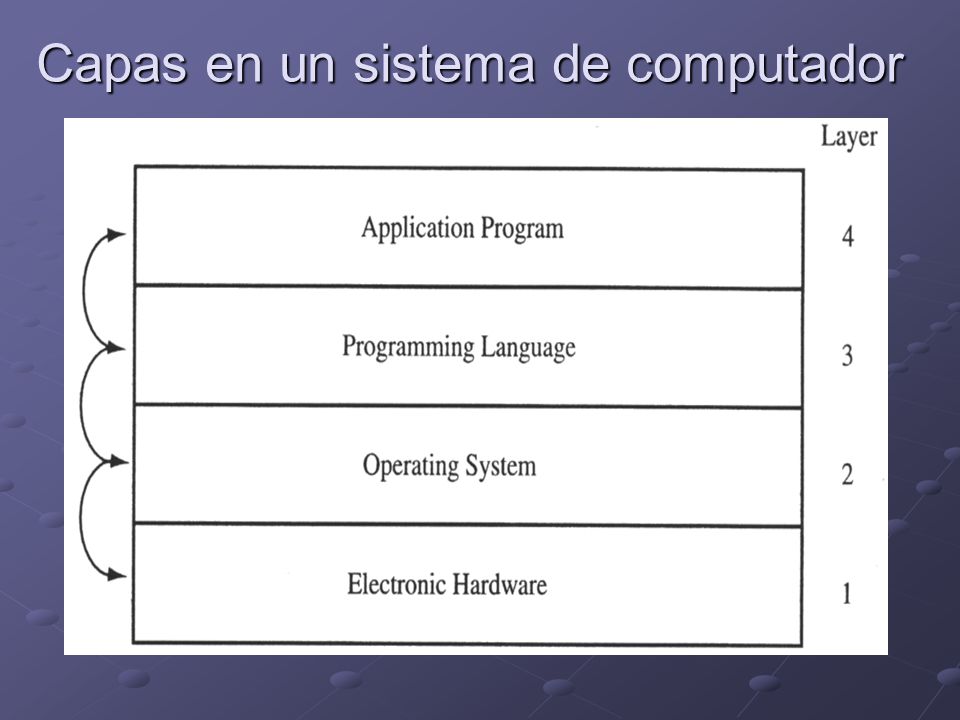

7 Capas en un sistema de computador

8 Lenguajes de programación

9 Traductores Assembler Ensamblador CompilerCompilador InterpreterInterpretador

10 Test de temporización (Prueba SIEVE OF ERASTOTENES)

11 La familia de microprocesadores 80x86

12 Operación de lectura desde la memoria al microprocesador Ciclo 1 del reloj: La dirección es aplicada por el 80x86 en el bus de direcciones. Un pin de memoria en el bus de control le indica a la memoria que esté lista para leer una dirección Ciclo 2: El pin de READ del bus de control va abajo para indicar a la memoria que una operación READ está ocurriendo

13 Ciclo 3 del reloj: la instrucción es puesta por la memoria en el bus de datos. El procesador lee la instrucción en dicho bus Ciclo 4: el pin READ va a alto para indicar que el bus de datos ya no contiene la instrucción

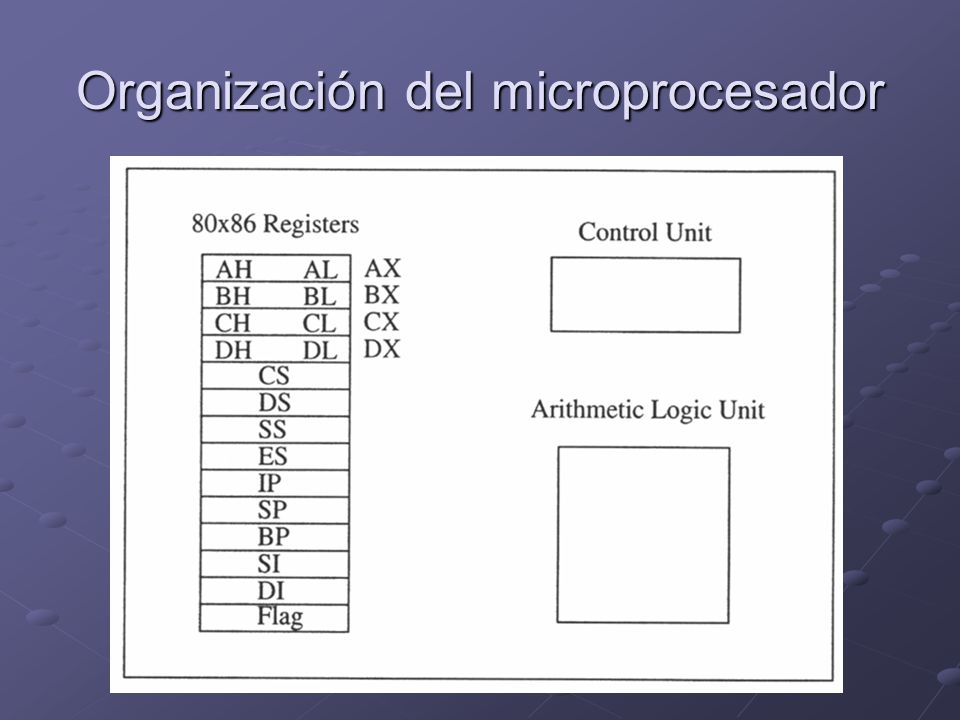

14 Organización del microprocesador

15 Grupos de bits

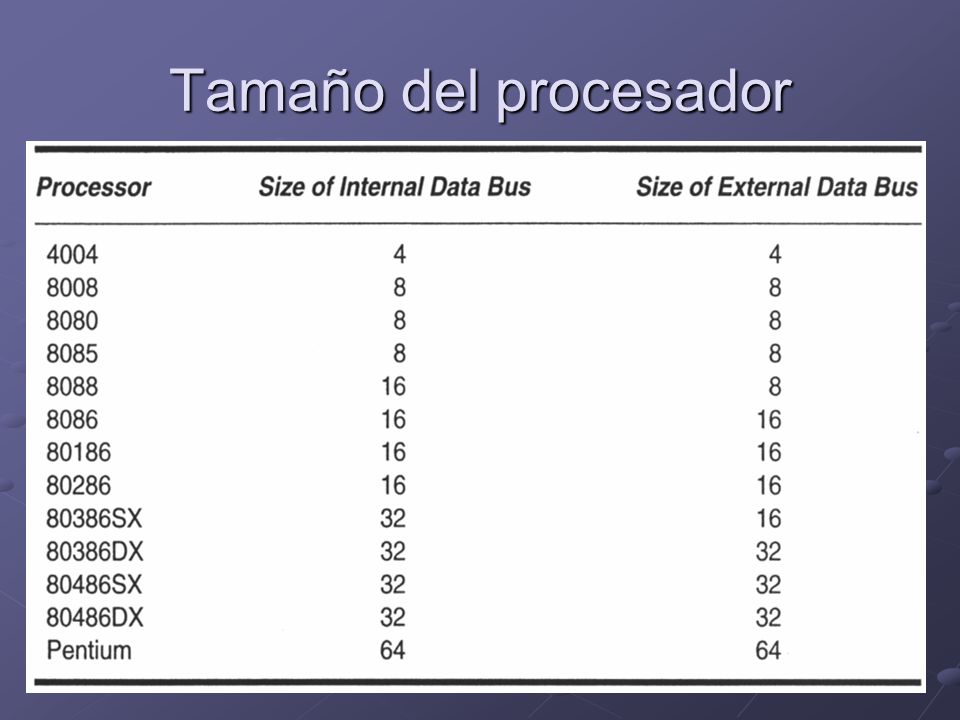

16 Tamaño del procesador

17 ALU

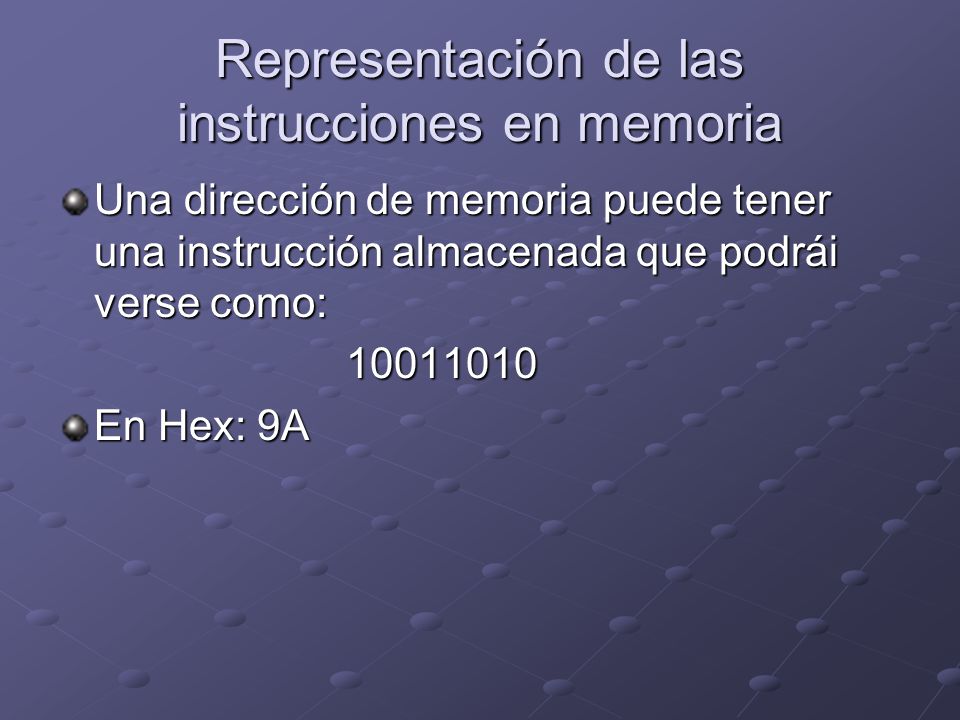

18 Representación de las instrucciones en memoria Una dirección de memoria puede tener una instrucción almacenada que podrái verse como: 10011010 En Hex: 9A

19 ADD Por ejemplo: realice una operación de suma entre un registro y un numero en memoria. El registro = 10111011 y el numero en memoria = 11110000. El resultado es almacenado en el registro

20 SUBTRACT Por ejemplo: realice una operación de resta o substracción entre un registro y un numero en memoria. El registro = 10111011 y el numero en memoria = 11110000

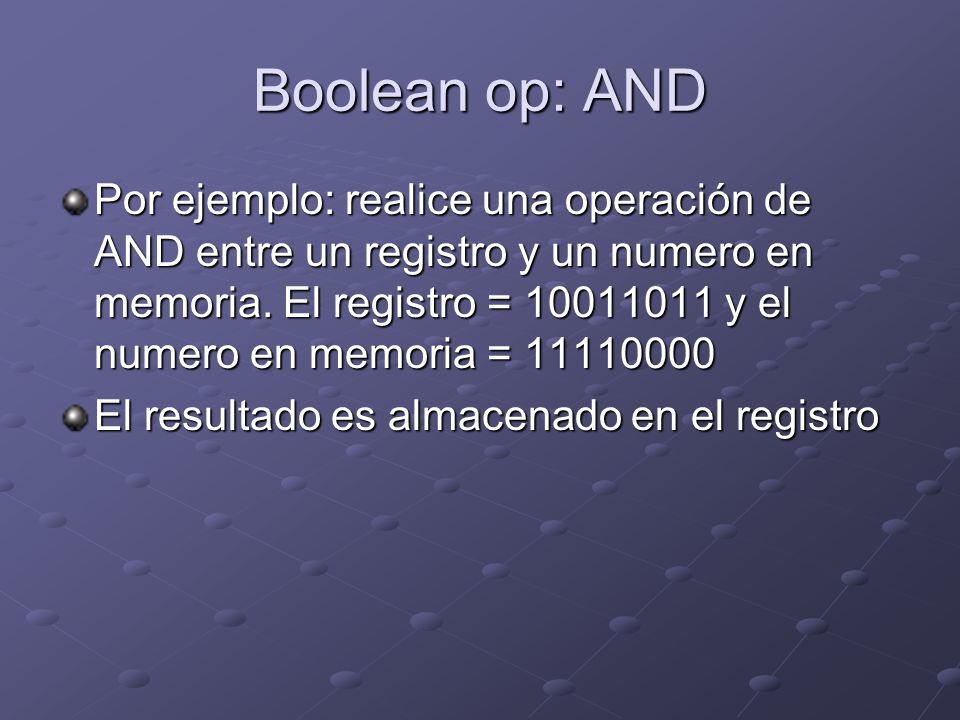

21 Boolean op: AND Por ejemplo: realice una operación de AND entre un registro y un numero en memoria. El registro = 10011011 y el numero en memoria = 11110000 El resultado es almacenado en el registro

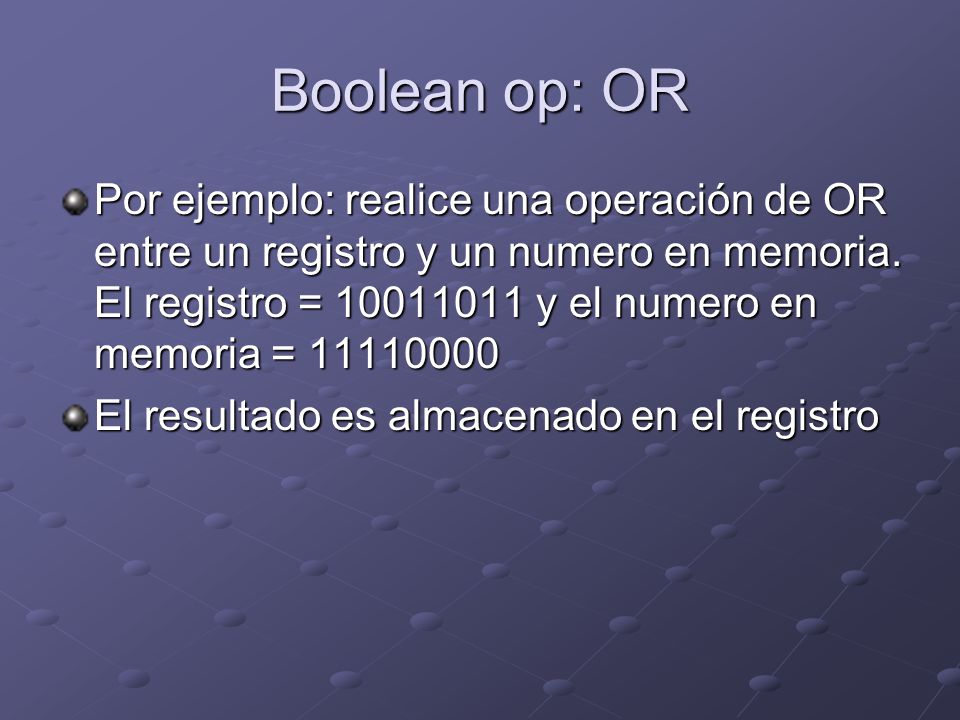

22 Boolean op: OR Por ejemplo: realice una operación de OR entre un registro y un numero en memoria. El registro = 10011011 y el numero en memoria = 11110000 El resultado es almacenado en el registro

23 Boolean op: XOR Por ejemplo: realice una operación de AND entre un registro y un numero en memoria. El registro = 10011011 y el numero en memoria = 11110000 El resultado es almacenado en el registro

24 FinTUSistComp_Comp01.ppt
