1 Arquitectura y Energías
Módulo Final Trabajo Número 3 Análisis de Concepción Profesora: Claudia Castro Alumnos: C. Sandoval V.– V. Pacheco Q. – Vinchenzo Sanchirico B. Concepción, 22 de julio de 2010

2 CIUDAD & EMPLAZAMIENTO
Región del Bio – Bio Cuidad de Concepción Comuna de Concepción

3 CIUDAD & TEMPERATURAS & PRECIPITACIONES
Concepción es una cuidad que en promedio anual tiene una temperatura que bordea los 13 grados , concentrándose las temperaturas mas frías y sus lluvias mas prolongadas entre los meses de mayo y septiembre.

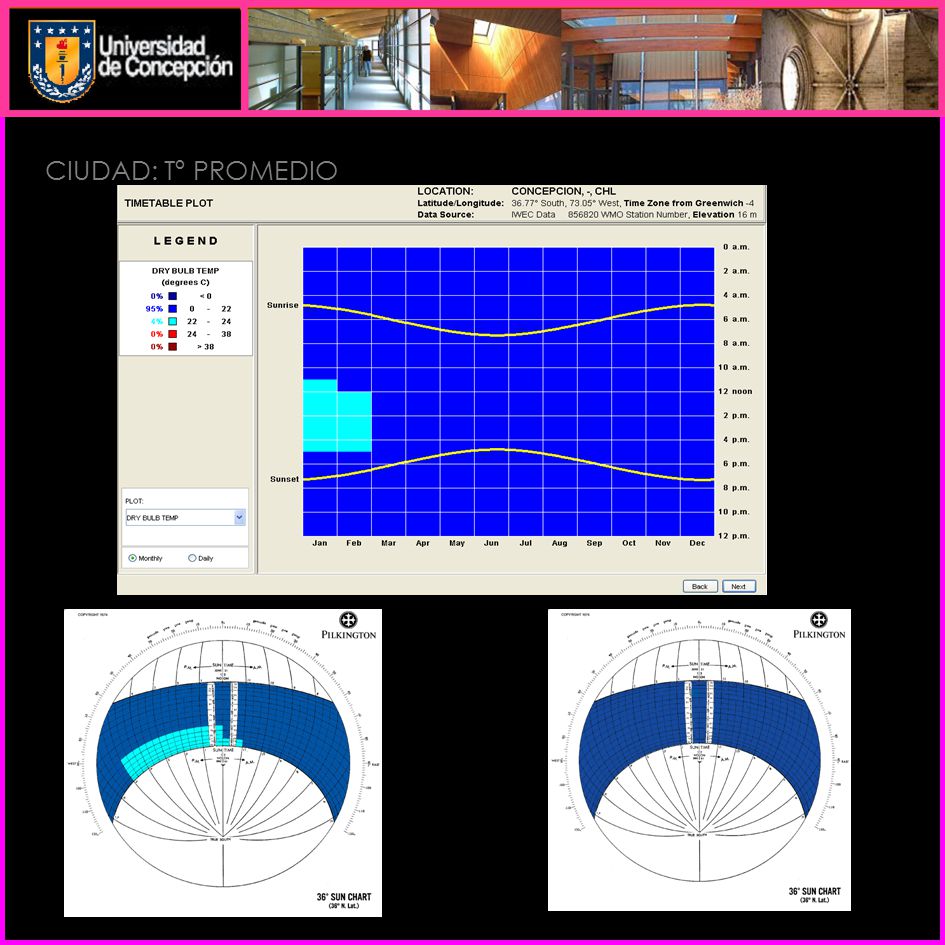

4 CIUDAD: Tº PROMEDIO

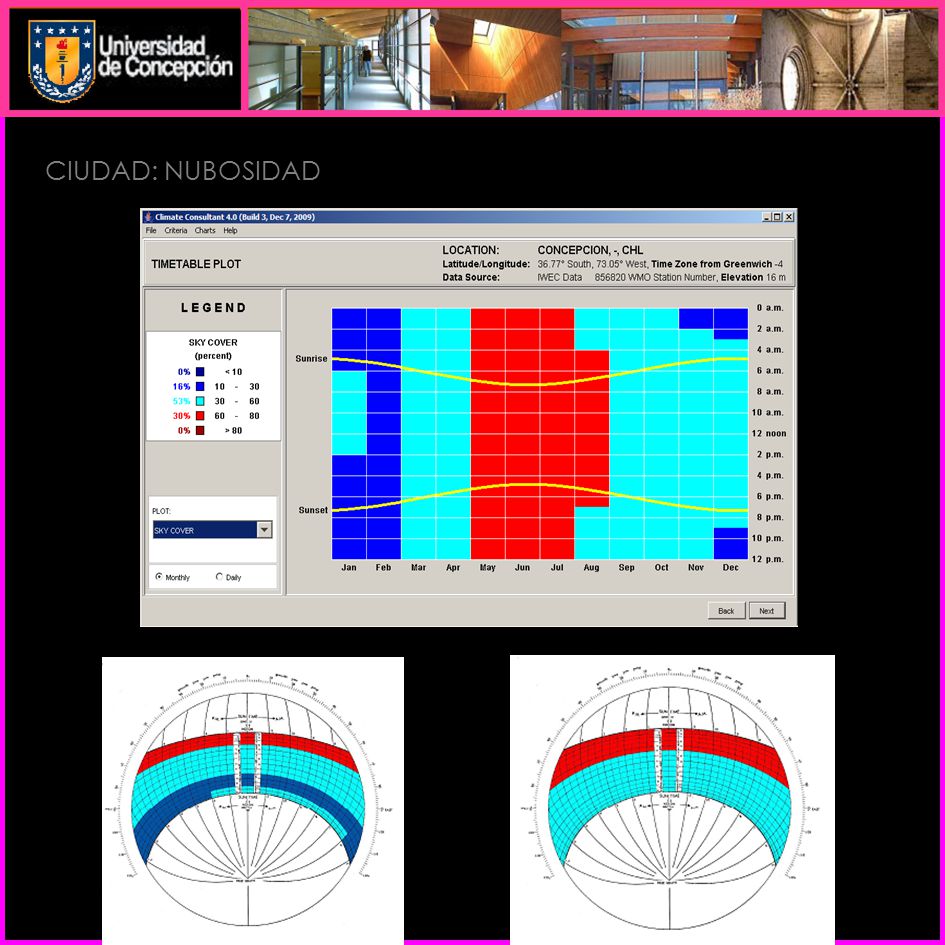

5 CIUDAD: NUBOSIDAD

6 CIUDAD: HUMEDAD RELATIVA

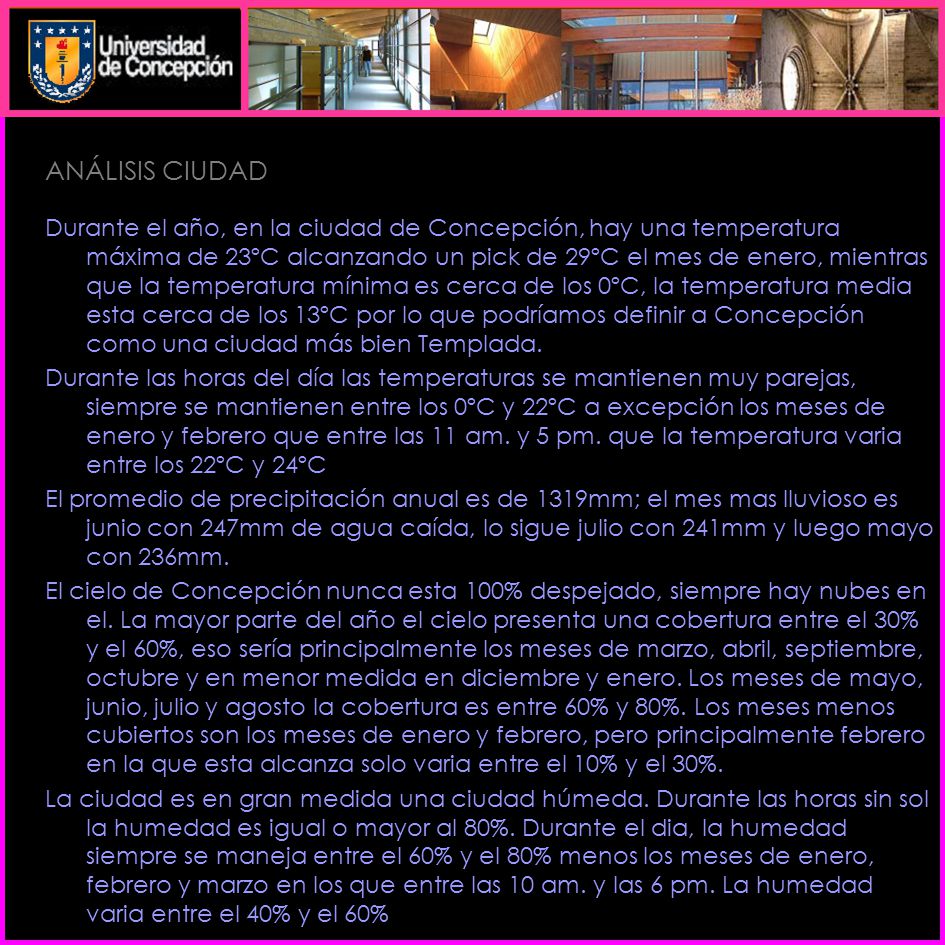

7 ANÁLISIS CIUDAD Durante el año, en la ciudad de Concepción, hay una temperatura máxima de 23ºC alcanzando un pick de 29ºC el mes de enero, mientras que la temperatura mínima es cerca de los 0ºC, la temperatura media esta cerca de los 13ºC por lo que podríamos definir a Concepción como una ciudad más bien Templada. Durante las horas del día las temperaturas se mantienen muy parejas, siempre se mantienen entre los 0ºC y 22ºC a excepción los meses de enero y febrero que entre las 11 am. y 5 pm. que la temperatura varia entre los 22ºC y 24ºC El promedio de precipitación anual es de 1319mm; el mes mas lluvioso es junio con 247mm de agua caída, lo sigue julio con 241mm y luego mayo con 236mm. El cielo de Concepción nunca esta 100% despejado, siempre hay nubes en el. La mayor parte del año el cielo presenta una cobertura entre el 30% y el 60%, eso sería principalmente los meses de marzo, abril, septiembre, octubre y en menor medida en diciembre y enero. Los meses de mayo, junio, julio y agosto la cobertura es entre 60% y 80%. Los meses menos cubiertos son los meses de enero y febrero, pero principalmente febrero en la que esta alcanza solo varia entre el 10% y el 30%. La ciudad es en gran medida una ciudad húmeda. Durante las horas sin sol la humedad es igual o mayor al 80%. Durante el dia, la humedad siempre se maneja entre el 60% y el 80% menos los meses de enero, febrero y marzo en los que entre las 10 am. y las 6 pm. La humedad varia entre el 40% y el 60%

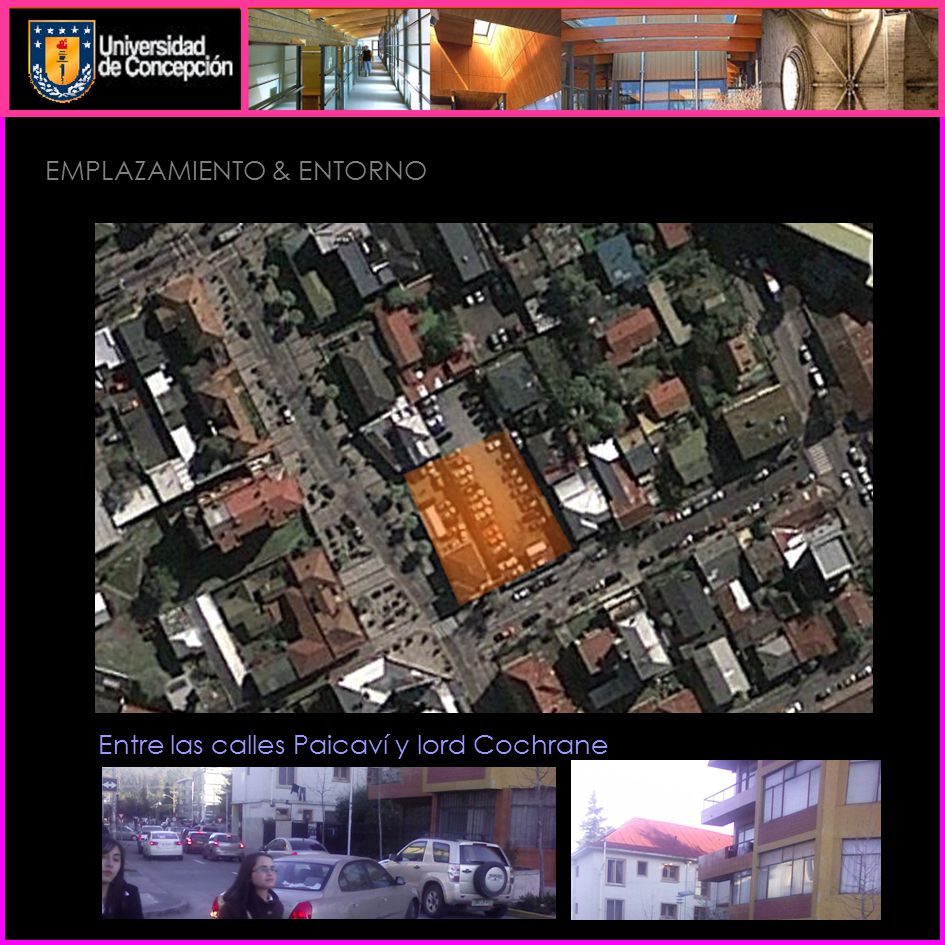

8 EMPLAZAMIENTO & ENTORNO
Entre las calles Paicaví y lord Cochrane

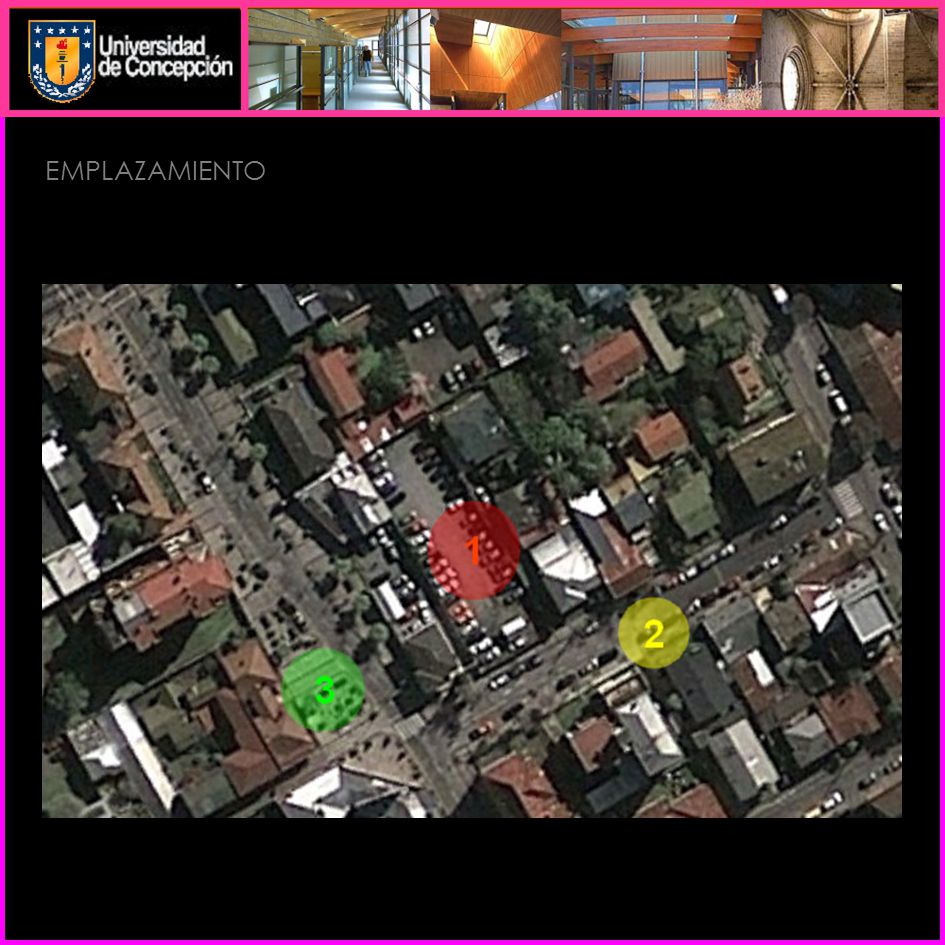

9 EMPLAZAMIENTO

10 EMPLAZAMIENTO: Máscaras de sombras para el Punto 1
Carta solar + máscara de sombras para h:0m para h:3m para h:6m

11 EMPLAZAMIENTO: Máscaras de sombras para el Punto 2
Carta solar + máscara de sombras para h:0m para h:3m para h:6m

12 EMPLAZAMIENTO: Máscaras de sombras para el Punto 3
Carta solar + máscara de sombras para h:0m para h:3m para h:6m

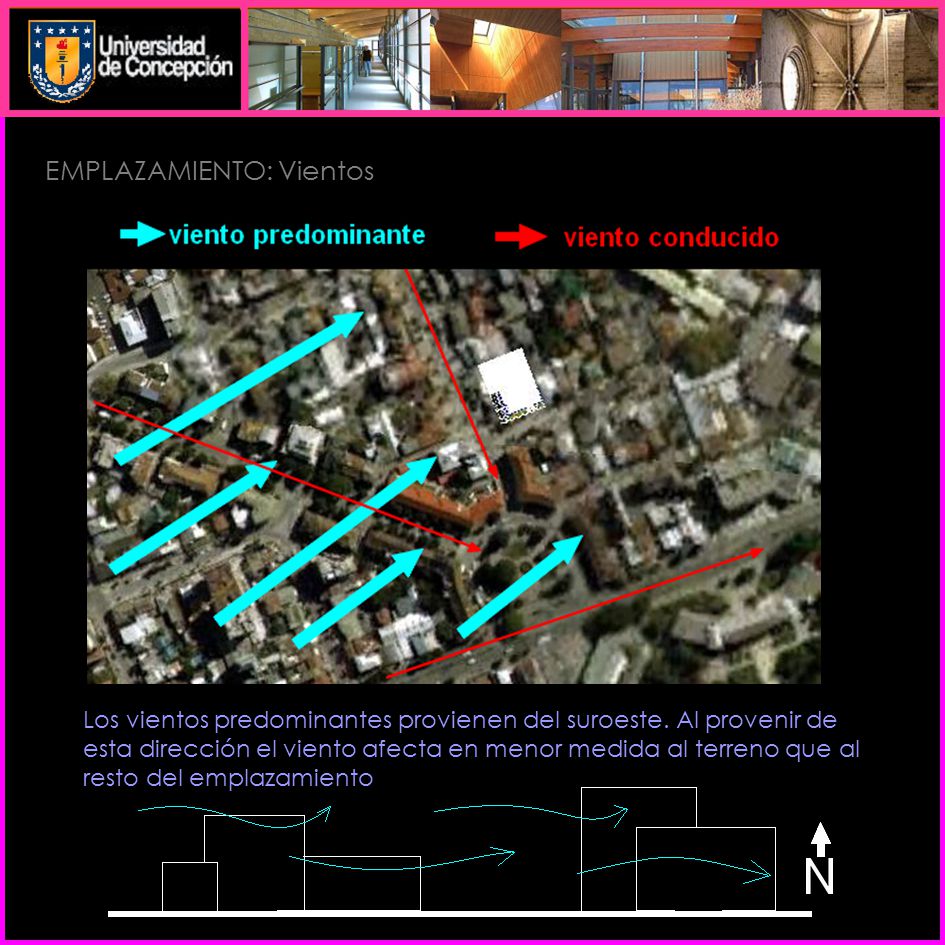

13 EMPLAZAMIENTO: Vientos
Los vientos predominantes provienen del suroeste. Al provenir de esta dirección el viento afecta en menor medida al terreno que al resto del emplazamiento

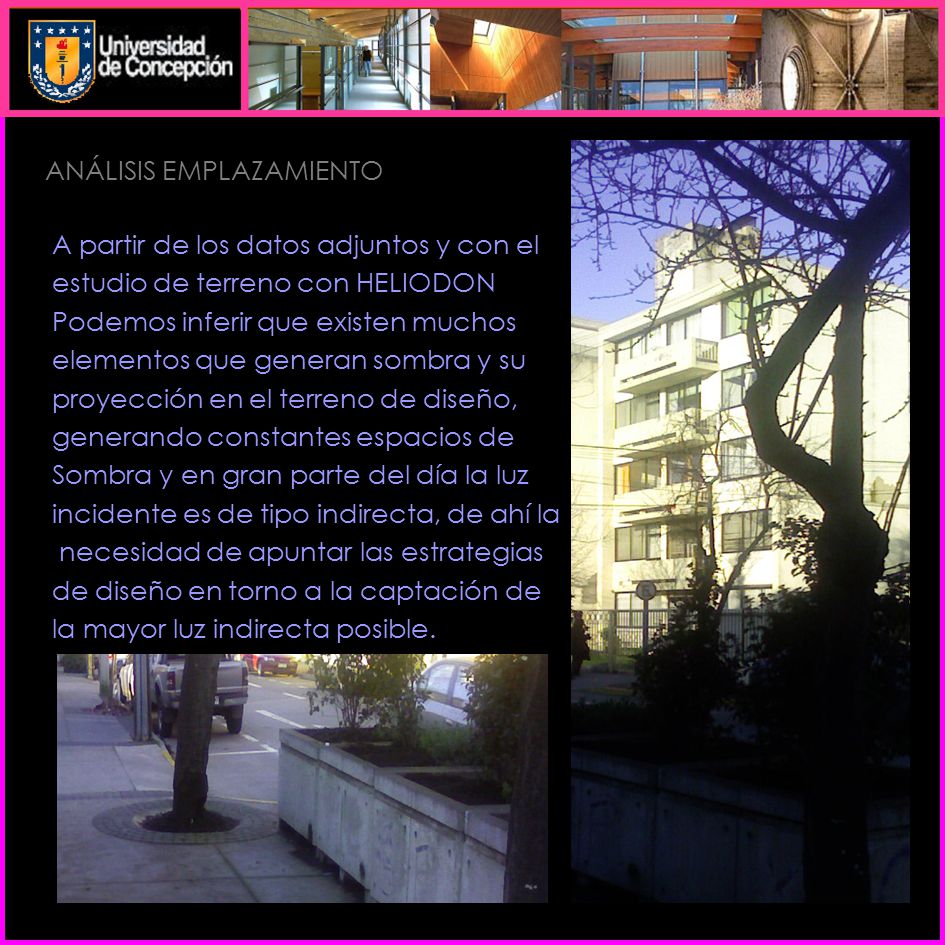

14 ANÁLISIS EMPLAZAMIENTO
A partir de los datos adjuntos y con el estudio de terreno con HELIODON Podemos inferir que existen muchos elementos que generan sombra y su proyección en el terreno de diseño, generando constantes espacios de Sombra y en gran parte del día la luz incidente es de tipo indirecta, de ahí la necesidad de apuntar las estrategias de diseño en torno a la captación de la mayor luz indirecta posible.

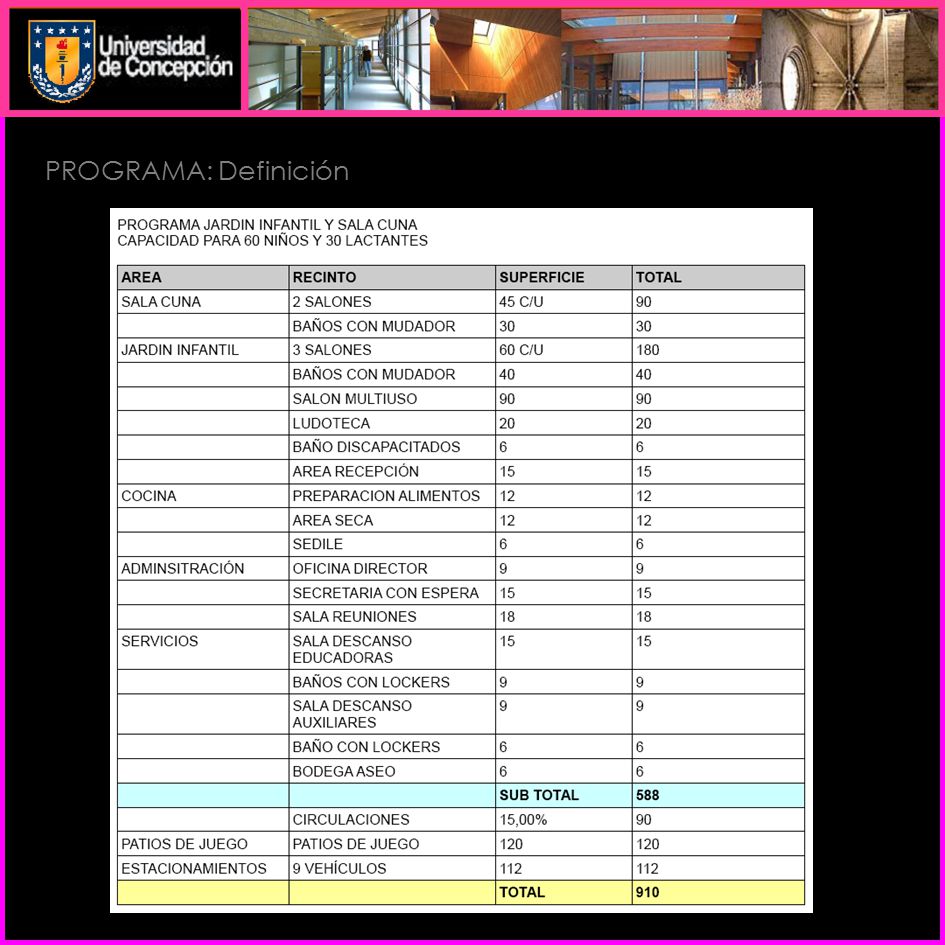

15 PROGRAMA: Definición

16 PROGRAMA: Análisis térmico y lumínico

17 ESTRATEGIAS Considerando todas las variantes del terreno podemos concluir que la necesidad lumínica de este sector es de suma Importancia. Como estrategias de diseño aplicamos técnicas basadas en el aprovechamiento de la mayor luz natural posible. Por ejemplo: _ SE RETRAE EL ESPACIO COLINDANTE: lo separamos de su limite “Este” generando un patio de tipo estratégico con el fin de iluminar y ventilar las zonas que ahí ubicamos, ejemplo: cocinas, baños y salas cunas. _ PATIOS INTERIORES: Generamos patios interiores que le otorgan Ventilación e iluminación interior. También estos generan amplitud perseptual del espacio sala de clases .

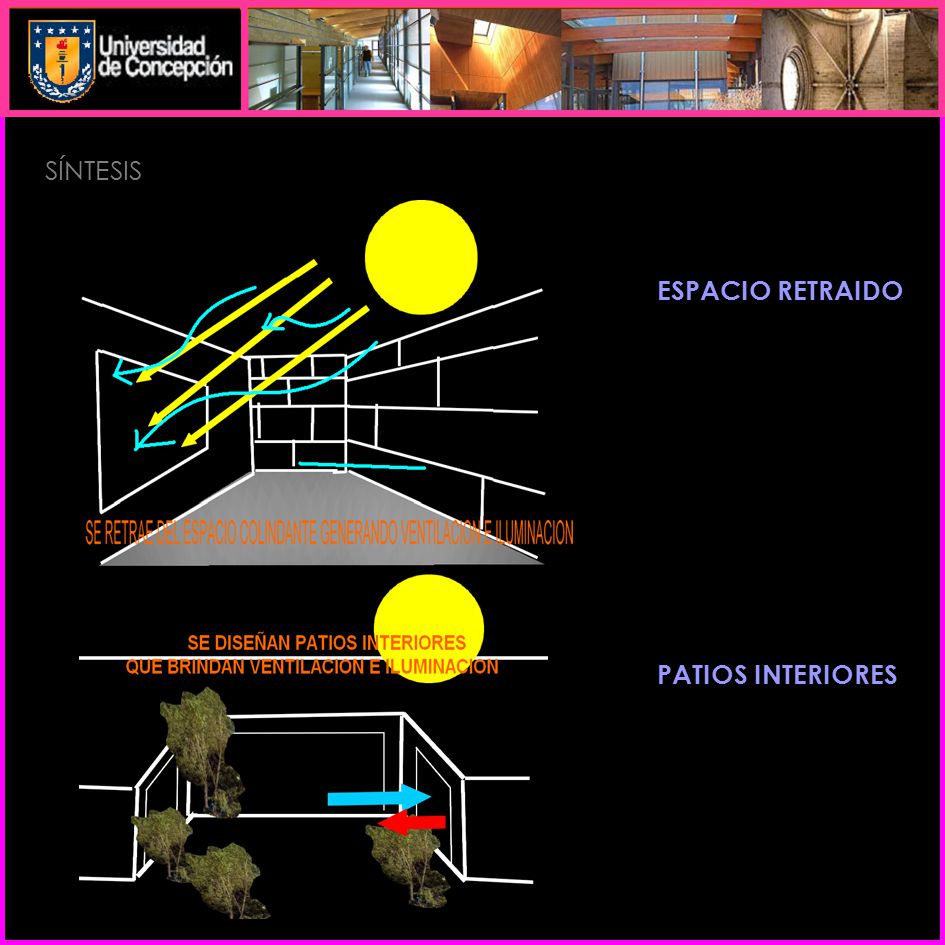

18 SÍNTESIS ESPACIO RETRAIDO PATIOS INTERIORES

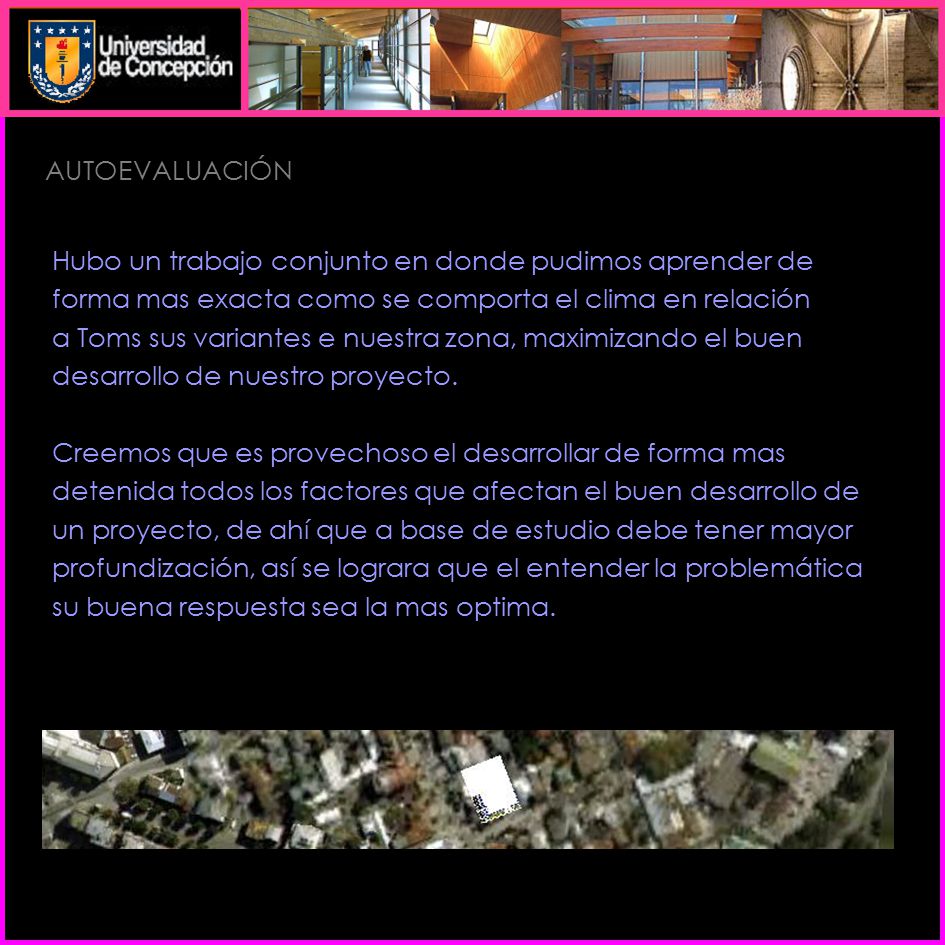

19 AUTOEVALUACIÓN Hubo un trabajo conjunto en donde pudimos aprender de forma mas exacta como se comporta el clima en relación a Toms sus variantes e nuestra zona, maximizando el buen desarrollo de nuestro proyecto. Creemos que es provechoso el desarrollar de forma mas detenida todos los factores que afectan el buen desarrollo de un proyecto, de ahí que a base de estudio debe tener mayor profundización, así se lograra que el entender la problemática su buena respuesta sea la mas optima.

20 Arquitectura y Energías
Módulo Final Trabajo Número 3 Análisis de Concepción Profesora: Claudia Castro Alumnos: C. Sandoval V.– V. Pacheco Q. – Vinchenzo Sanchirico Concepción, 08 de julio de 2010
