INDUCCION ELECTROMAGNETICA. ECUACIONES DE MAXWELL

Presentación del tema: "INDUCCION ELECTROMAGNETICA. ECUACIONES DE MAXWELL"— Transcripción de la presentación:

1 INDUCCION ELECTROMAGNETICA. ECUACIONES DE MAXWELL

2 INDUCCION ELECTROMAGNETICA
OBJETIVOS Conocer la ley de inducción. Saber resolver algunos casos sencillos de fenómenos de inducción. Conocer y saber calcular los coeficientes de inducción de circuitos y su relación con la energía magnética. Conocer las ecuaciones de Maxwell en el vacío. INDUCCION ELECTROMAGNETICA

3 INDUCCION ELECTROMAGNETICA
INDICE Introducción. Ley de inducción de Faraday. Fenómenos de inducción. Coeficientes de inducción. Energía magnética. Corriente de desplazamiento. Ecuaciones de Maxwell. INDUCCION ELECTROMAGNETICA

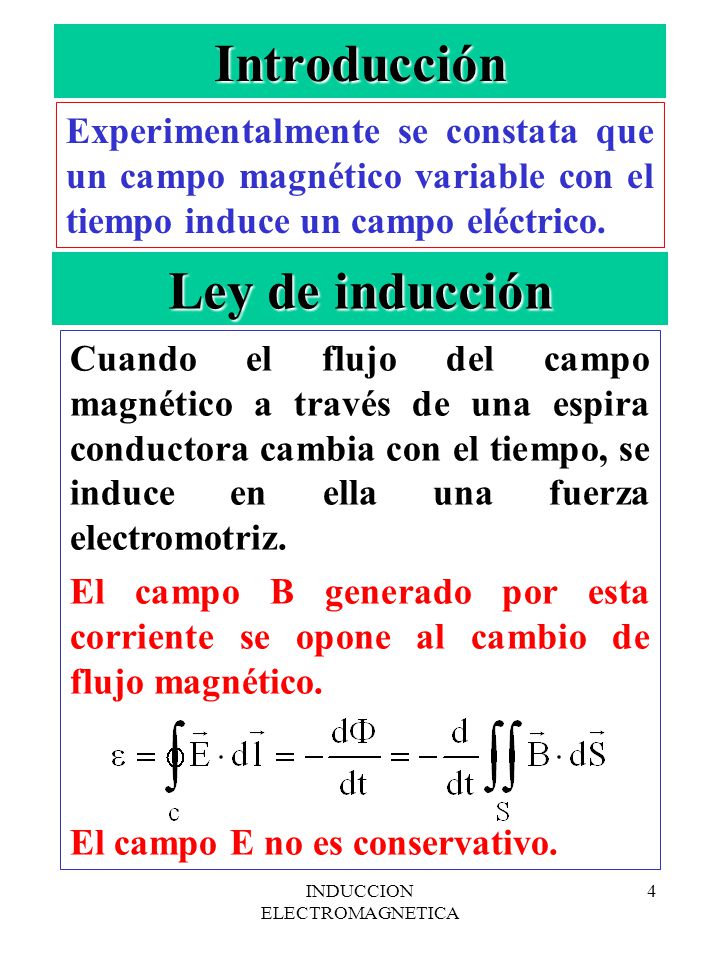

4 INDUCCION ELECTROMAGNETICA
Introducción Experimentalmente se constata que un campo magnético variable con el tiempo induce un campo eléctrico. Ley de inducción Cuando el flujo del campo magnético a través de una espira conductora cambia con el tiempo, se induce en ella una fuerza electromotriz. El campo B generado por esta corriente se opone al cambio de flujo magnético. El campo E no es conservativo. INDUCCION ELECTROMAGNETICA

5 Fenómenos de inducción Actividades: Problema 1 y 8
El flujo del campo magnético a través de un circuito puede variar por: Cambios en el campo magnético: fem de transformador. Movimiento de traslación o rotación del circuito en un campo magnético estacionario: fem de movimiento. Deformación del circuito. Combinación de varias de las anteriores. Actividades: Estudiar las diferentes situaciones en las simulaciones propuestas. Actividades: Problema 1 y 8 INDUCCION ELECTROMAGNETICA

6 Coeficientes de inducción
Simbolizan la “capacidad” de acoplamiento magnético entre dos circuitos, representada por la facilidad de inducir flujo magnético uno en el otro. Energía magnética Se define como el trabajo reversible necesario para producir un conjunto determinado de corrientes en unos circuitos estáticos. Actividades: Problema 3 INDUCCION ELECTROMAGNETICA

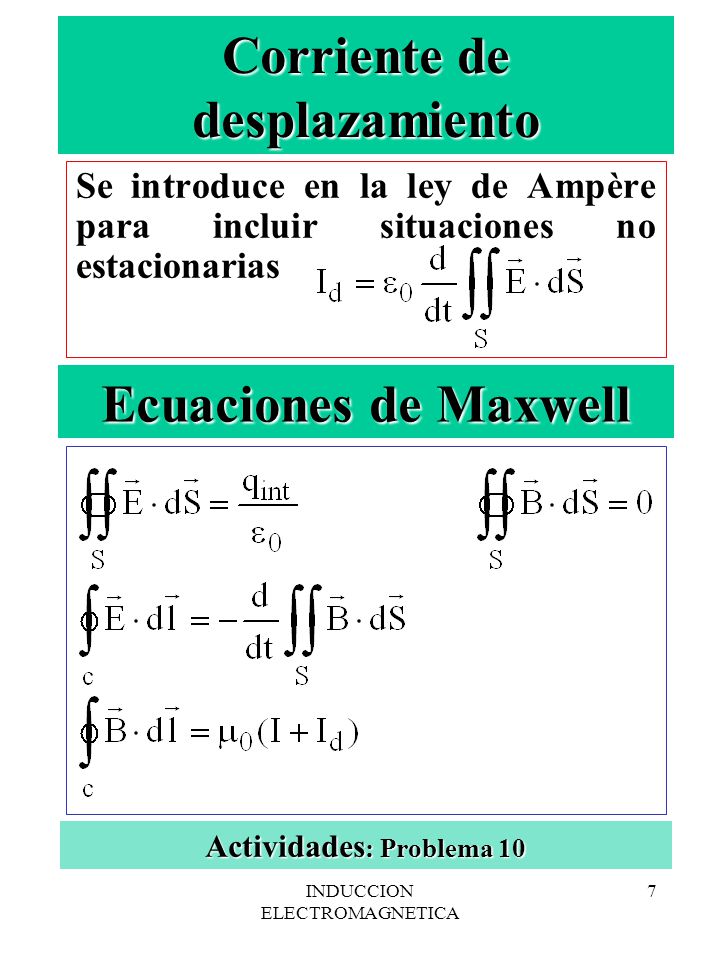

7 Corriente de desplazamiento
Se introduce en la ley de Ampère para incluir situaciones no estacionarias Ecuaciones de Maxwell Actividades: Problema 10 INDUCCION ELECTROMAGNETICA
