Resoluciones de la imagen de satélite

Presentación del tema: "Resoluciones de la imagen de satélite"— Transcripción de la presentación:

1

2 Resoluciones de la imagen de satélite

3

4 Resolución espectral y radiométrica

5 Resolución radiométrica

6 Resolución espacial y temporal

7 Resolución informática?
2 (numero de bits) = numero de niveles de gris

8 Resoluciones … Alta Resolución Baja Resolución

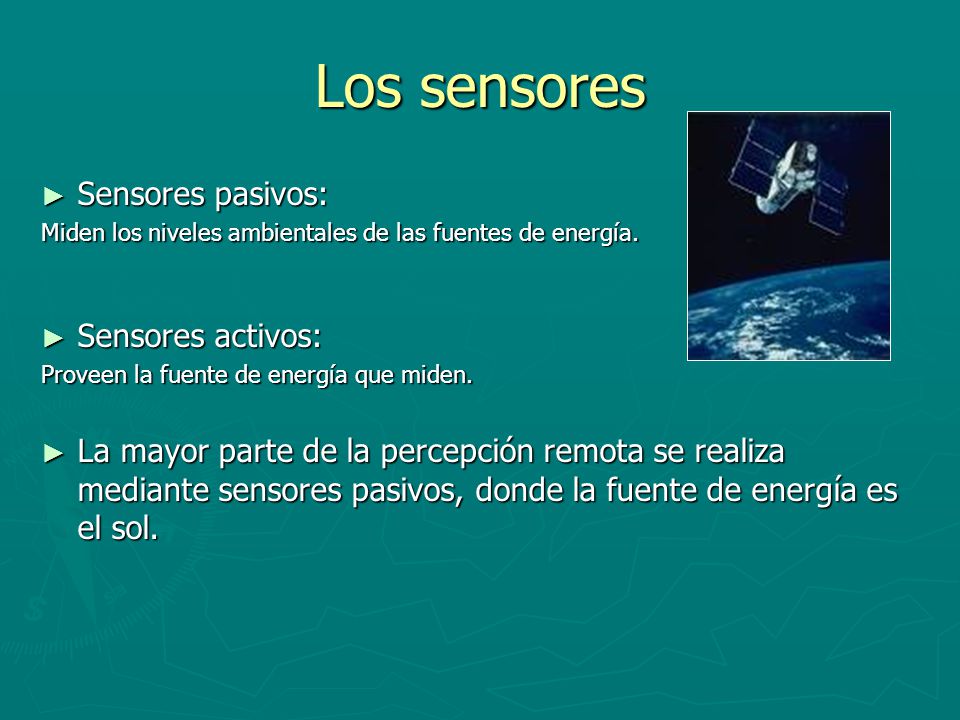

9 Los sensores Sensores pasivos: Sensores activos:
Miden los niveles ambientales de las fuentes de energía. Sensores activos: Proveen la fuente de energía que miden. La mayor parte de la percepción remota se realiza mediante sensores pasivos, donde la fuente de energía es el sol.

10 pueden operar en la noche
pueden penetrar nubes LIDAR, RADAR

11

12 El espectro electromagnético

13

14

15 Mecanismos de interacción

16 Firma espectral: es el patrón de respuesta espectral de un objeto; es la descripción del grado en el que la energía es reflejada en las diferentes regiones del espectro. Cada objeto interacciona diferente, absorbiendo y reflejando de forma particular la luz del sol.

17

18 Sensores multiespectrales
Un escaner multi-spectral es un sensor individual que detecta varias regiones específicas del espectro de manera simultánea. Ahora hiperespectrales ya!!!

19

20

21 Procesamiento de imágenes digitales
Restauración de imágenes Corrección y calibración de imágenes para que representen más exactamente la superficie de la tierra. Mejoramiento de imágenes Modificación de la imagen para optimizar su visualización. Clasificación de imágenes Interpretación de imágenes auxiliada por la computadora Transformación de imágenes Derivación de imágenes nuevas después de aplicar algoritmos matemáticos.

22 Clasificación de imágenes

23

24 Clasificación supervisada.
Firma espectral: Clasificación supervisada. Sitios de entrenamiento, analisis de firma espectral mediante clasificadores. Clasificación no supervisada. Analisis de agrupamiento, verificación de campo.

25 Transformación de imágenes
Esta combinación de bandas 1, 2 y 3 muestra una imagen en color natural. La banda 3 detecta la absorción de clorofila (baja reflexión). La banda 2 detecta la reflectancia del verde por la vegetación. La banda 1 muestra con claridad el agua, penetra hasta 25 metros en agua clara. Esta también diferencia suelo de vegetación y los tipos de esta.

26 • Mayor resolución espacial < 1 m
Mejor resolución: • Mayor resolución espacial < 1 m • Mayor resolución espectral > 100 bands • Mayor resolución temporal revisita < 3 dias

27 Fotografía aérea vs. Imagen de satélite
• Alta resolución espacial • Cubre áreas pequeñas • Adecuado en mapas de escala pequeña y grande • Almacenamiento eficiente Imagen de Satélite • Menor (?) resolución espacial • Cubre grandes áreas • Información multi-espectral • Archivos de datos de gran volumen – listos para ser procesados • Pueden ser útiles en mapas de escala pequeña

28 How much?
