PROCESO PIROMETALÚRGICO DE TRATAMIENTO DE ESCORIAS

Presentación del tema: "PROCESO PIROMETALÚRGICO DE TRATAMIENTO DE ESCORIAS"— Transcripción de la presentación:

1 PROCESO PIROMETALÚRGICO DE TRATAMIENTO DE ESCORIAS
Horno de Limpieza HLE Horno Eléctrico HELE

2 Tratamiento de Escorias
Con el desarrollo de los nuevos procesos, el tratamiento de escorias de fusión y conversión se realiza frecuentemente en una unidad de proceso separada para mejorar la recuperación y disminuir los costos de operación Eje de alta ley (aumenta Cu escoria) en; CT, Reactor Noranda y FSF, y la detención de Reverbero hacen imposible el método tradicional de limpieza de escorias de conversión mediante el reciclaje al horno de fusión.

3

4

5 Métodos Industriales Escorias CT, emplea reducción de escorias mediante carbón o petróleo inyectado a un horno basculante Reactor Noranda (fusión), emplea flotación de escorias FSF Ok usa tanto flotación como limpieza en HELE HVL, Ventanas y Chuqui tratan escorias CT en un horno eléctrico

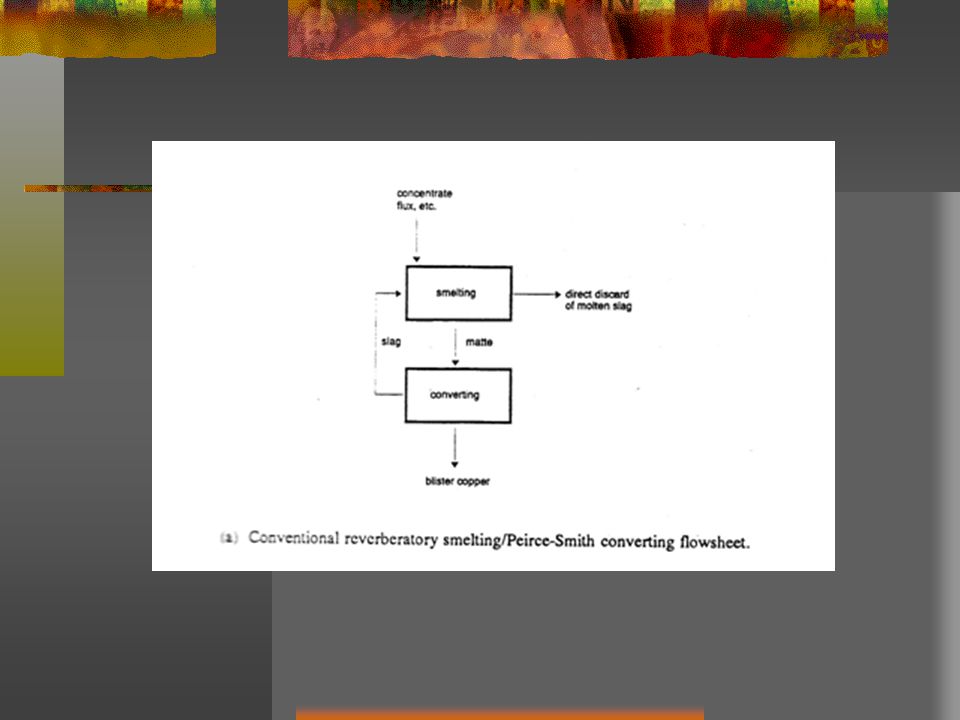

6

7

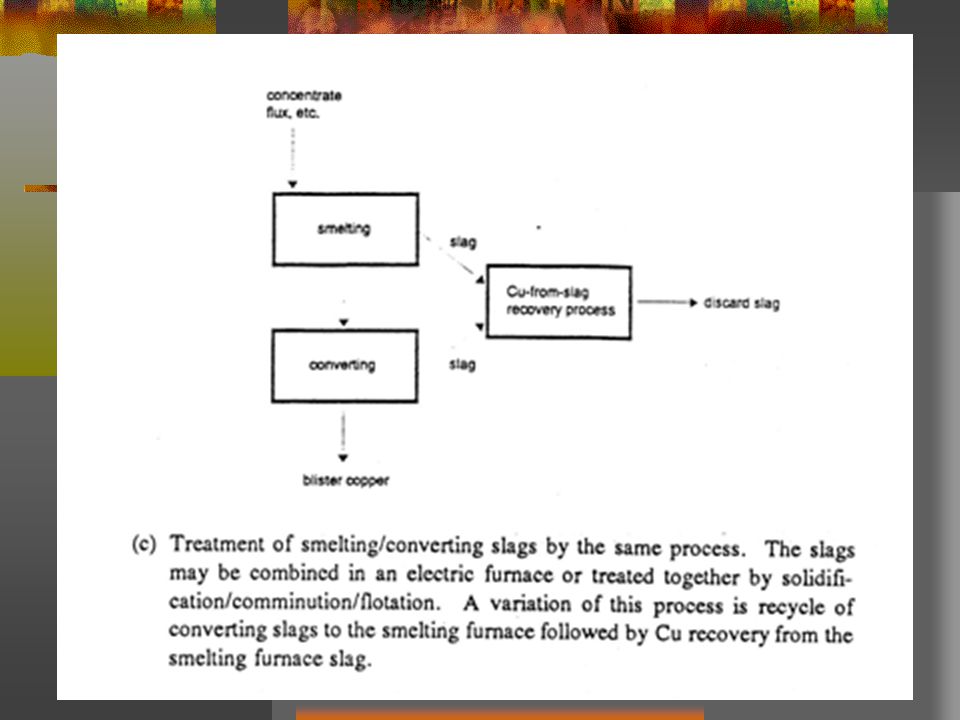

8

9

10

11 PERDIDAS DE COBRE EN LA ESCORIA
Mecanismos (2) pérdidas Cu en Escorias Disolución química sulfídrica (Cu2S) y oxídica (Cu2O) debido a la disolución mutua eje-escoria y el eje que tienen una tendencia a formar un oxisulfuro homogéneo fundido f = (composición eje – escoria, presión parcial de oxígeno, y contenido de SiO2) Atrapamiento mecánico de inclusiones de eje o cobre debido a su flotación o no sedimentación en la escoria y f = f(propiedades físicas) tales como; densidad, tensión superficial y viscosidad de las fases presentes

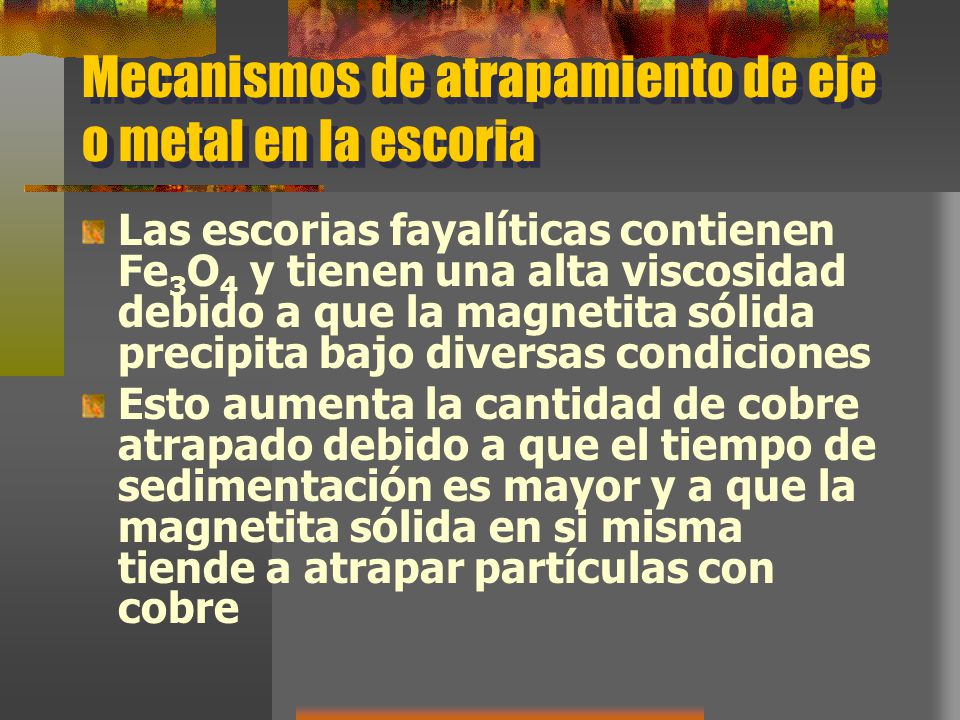

12 Mecanismos de atrapamiento de eje o metal en la escoria
Las escorias fayalíticas contienen Fe3O4 y tienen una alta viscosidad debido a que la magnetita sólida precipita bajo diversas condiciones Esto aumenta la cantidad de cobre atrapado debido a que el tiempo de sedimentación es mayor y a que la magnetita sólida en si misma tiende a atrapar partículas con cobre

13 Formación de eje Al calentar el concentrado, se descompone (gas – sólido) La CPy (CuFeS2) se encuentra unida ganga Al aumentar Tº ocurre 2CuFeS2 = Cu2S + 2FeS + ½ S2 (1000°C) Cu2S y FeS forman el eje, ganga asociada a CPy es porosa y al fundirse el eje se incorpora en sus microgrietas Después de la fusión de los sulfuros y formación de escorias, el eje atrapado forma una fina emulsión dentro de la roca

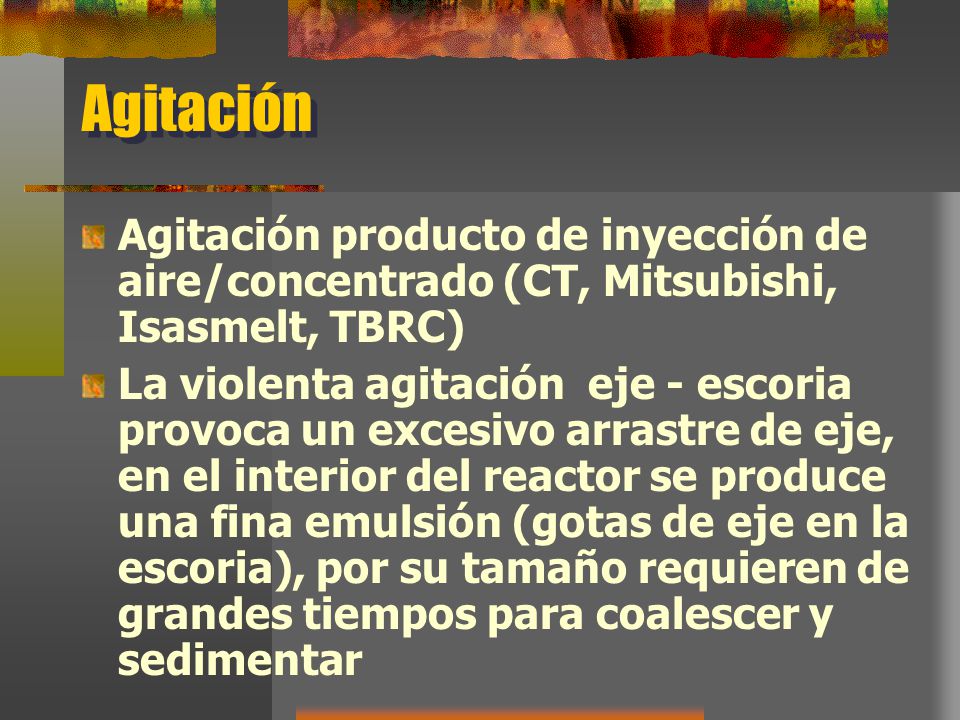

14 Agitación Agitación producto de inyección de aire/concentrado (CT, Mitsubishi, Isasmelt, TBRC) La violenta agitación eje - escoria provoca un excesivo arrastre de eje, en el interior del reactor se produce una fina emulsión (gotas de eje en la escoria), por su tamaño requieren de grandes tiempos para coalescer y sedimentar

15 Burbujeo Burbujas de SO2: transporte de eje a la escoria por el ascenso de burbujas de SO2 a través de la interfase: 3Fe3O4(esc-conversión) + FeS(eje) = 10FeO(esc) + SO2(burbujas) Esta reacción tiene lugar en la interfase eje / escoria

16

17 Densidad

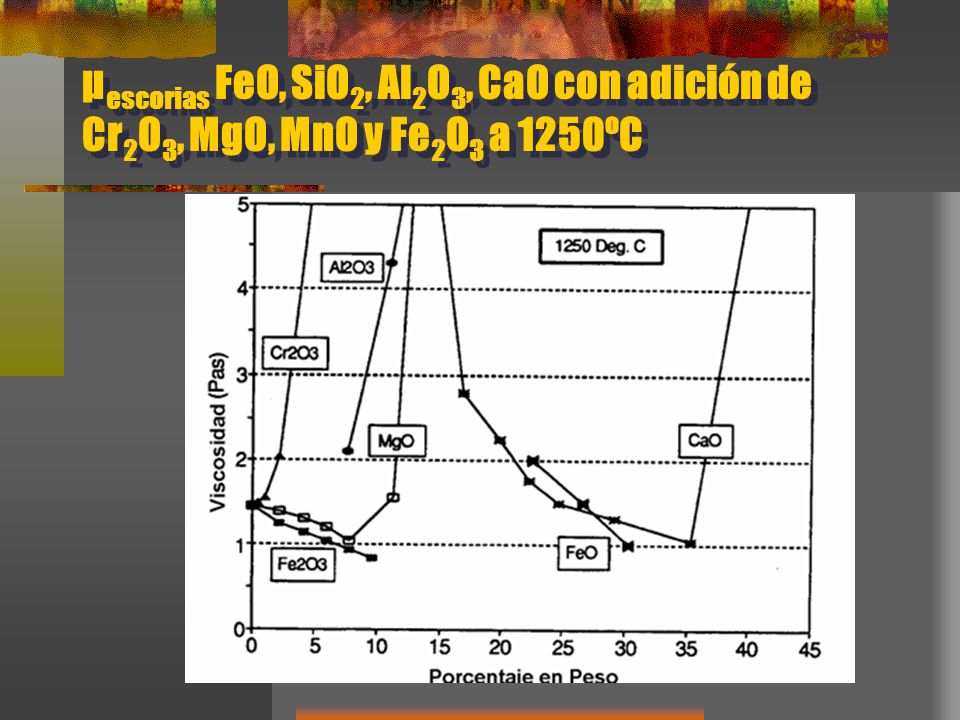

18 μescorias FeO, SiO2, Al2O3, CaO con adición de Cr2O3, MgO, MnO y Fe2O3 a 1250ºC

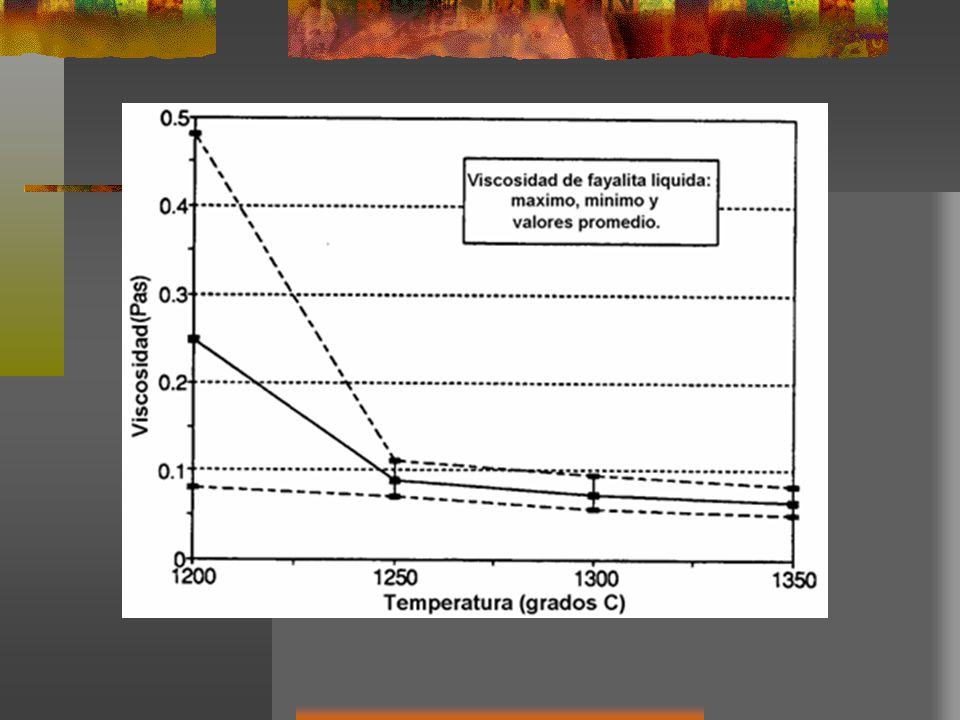

19

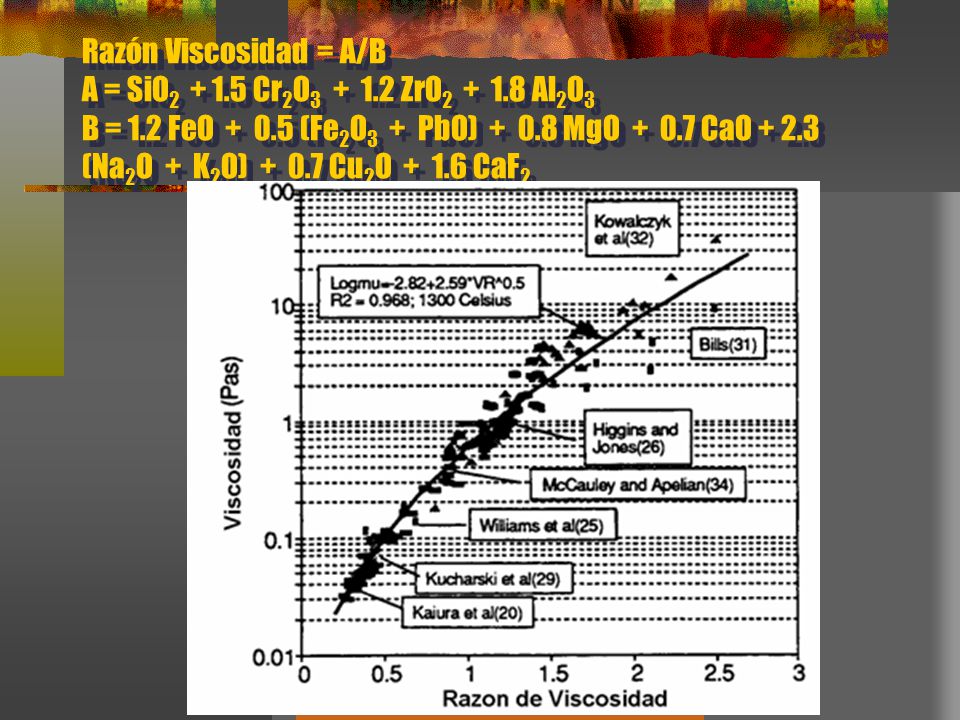

20 Razón Viscosidad = A/B A = SiO2 + 1. 5 Cr2O3 + 1. 2 ZrO2 + 1
Razón Viscosidad = A/B A = SiO Cr2O ZrO Al2O3 B = 1.2 FeO (Fe2O3 + PbO) MgO CaO (Na2O + K2O) Cu2O CaF2

21 Tensión Superficial Película estable de eje (o cobre) alrededor de la burbuja de gas Gotas de eje (o cobre) atrapadas por una burbuja de gas Gotas de eje (o cobre) existen en forma separada de la escoria

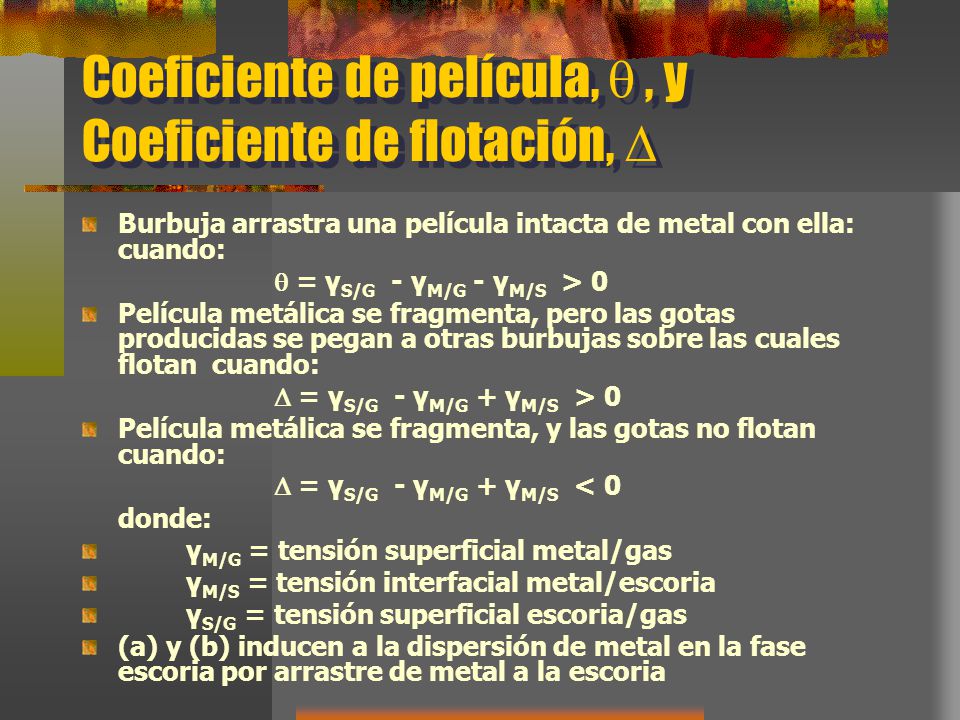

22 Coeficiente de película,  , y Coeficiente de flotación, 
Burbuja arrastra una película intacta de metal con ella: cuando:  = γS/G - γM/G - γM/S > 0 Película metálica se fragmenta, pero las gotas producidas se pegan a otras burbujas sobre las cuales flotan cuando:  = γS/G - γM/G + γM/S > 0 Película metálica se fragmenta, y las gotas no flotan cuando:  = γS/G - γM/G + γM/S < 0 donde: γM/G = tensión superficial metal/gas γM/S = tensión interfacial metal/escoria γS/G = tensión superficial escoria/gas (a) y (b) inducen a la dispersión de metal en la fase escoria por arrastre de metal a la escoria

23 PROCESO PIROMETALURGICO DE TRATAMIENTO DE ESCORIAS
Recuperar Cu en la escoria requiere etapa de reducción para reducir la magnetita usando reductores orgánicos o bien sulfuros, tales como; pirita, pirrotita o concentrado Una vez limpia la escoria se requiere una etapa de sedimentación, la cual si no es eficiente, es fácil obtener escorias con contenidos de Cu > 0.5% en peso Industrialmente, existen hornos de tratamiento de escorias, y su efectividad depende de los siguientes factores: Se requiere un reductor, tal como; carbón o coque, y un quemador sub-estequiométrico de combustible Se agregan sulfuros que actúan como colector de los metales, pero también como reductores El grado de contacto entre las fases y de agitación dentro de la escoria determina la velocidad de reacción, la cual depende del tipo de horno

24 Factores La sedimentación f = f(propiedades de la escoria, eje o metal) (composición, viscosidad, densidad, tensión superficial, etc.), agitación del baño, tamaño de las partículas de eje / metal dispersados y profundidad de la escoria. El grado de aproximación al equilibrio, entre las fases del sistema escoria-metal (eje) - gas. El diseño del horno debe considerar tiempo de reducción y disminuir el corto-circuito, p.ej. tratamiento continuo de la escoria Exponer la escoria a flujos turbulentos con aire puede resultar en una reoxidación de la escoria reducida y en lo posible debe evitarse

25 Reciclaje de Escoria de Conversión al Horno de Fusión
Debido a la gran condición oxidante en un convertidor, su escoria contiene cantidades considerables de magnetita Fe3O4. Cuando la escoria es reciclada al horno de fusión (generalmente un reverbero) la magnetita aumenta la viscosidad de la escoria, y en consecuencia las pérdidas por atrapamiento. También es posible que la reducción de la magnetita con el sulfuro de hierro presente, contribuya al atrapamiento por generación de burbujas de SO2 que arrastran eje a la escoria. 3Fe3O4(esc. conv) + FeS(eje) = 10FeO(esc) + SO2(burbujas) El reciclaje de escoria de conversión es un procedimiento normal en la fusión en reverberos, es una operación razonablemente efectiva, simple y barata, siendo mayoritariamente usada en plantas que cuentan con hornos reverberos. En Chile con la eliminación de los reverberos en todas fundiciones esta alternativa esta obsoleta
