1 Compañía Cervecerías Unidas Planta Temuco 2009
Utilización de Desechos Industriales en la Generación de Energía Caso CCU Compañía Cervecerías Unidas Planta Temuco 2009

2 Antecedentes generales
CCU, División Industrial Plantas cerveceras: Antofagasta (5,9%) Santiago (75,0%) Temuco (19,2%) Archivo CCU Planta Temuco Instalada el año 1999 y ubicada en el Fundo San Luís Km 658, Ruta 5 Sur Producción nominal: HL/mes * Cobertura: Centro Sur (Talca, Chillan y Talcahuano) Sur (Los Angeles, Temuco, Osorno, Castro y Coyhaique) * 1 HL=100 L

3 Antecedentes generales
Planta Temuco Elaboración cervezas Envasado Suministros Planta de producción de vapor Planta de tratamiento de RILes

4 Antecedentes generales
Materias primas : Malta Lúpulo Adjunto Agua Elaboración Recepción de materias primas Enfriamiento * Molienda Fermentación * Maceración Reposo * Filtración * Filtración Cocción * Dilución * Procesos generadores de RIL

5 Antecedentes generales
Planta de tratamiento de RILes Residuo Orujo residual Rejilla estática Cárcamo de bombeo Cribas estáticas Tanque ecualizador Desarenador ciclónico Reactor anaerobio Reactor aerobio Tanque clarificador Tanque de cloración Canal parshall Incinerador de biogás Filtro prensa tornillo Agua Tratada biogás Lodo desaguado

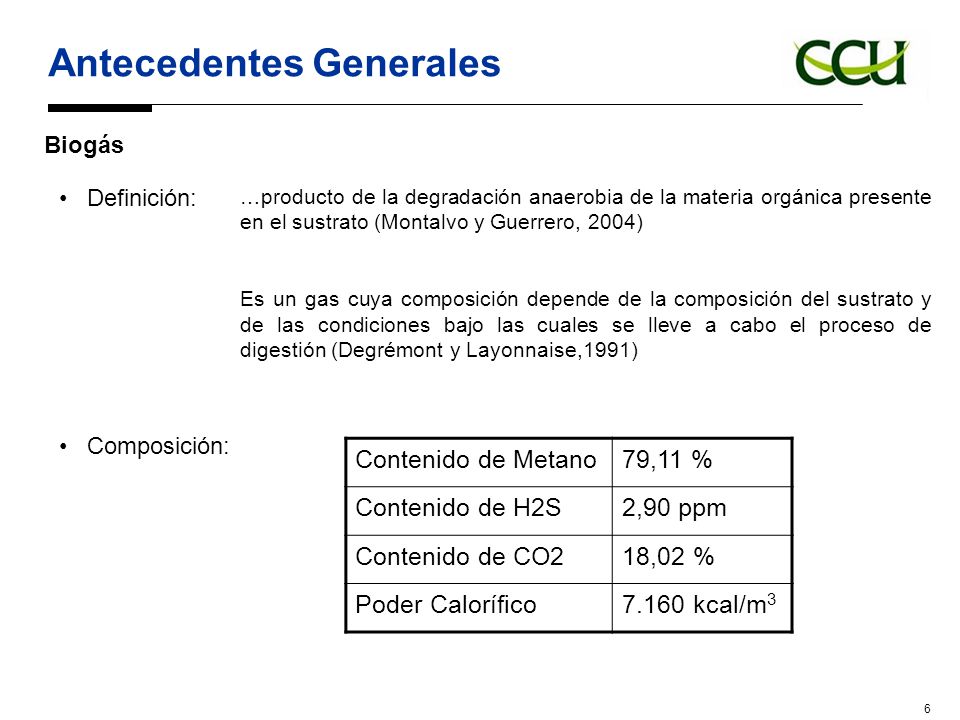

6 Antecedentes Generales
Biogás Definición: …producto de la degradación anaerobia de la materia orgánica presente en el sustrato (Montalvo y Guerrero, 2004) Es un gas cuya composición depende de la composición del sustrato y de las condiciones bajo las cuales se lleve a cabo el proceso de digestión (Degrémont y Layonnaise,1991) Composición: Contenido de Metano 79,11 % Contenido de H2S 2,90 ppm Contenido de CO2 18,02 % Poder Calorífico 7.160 kcal/m3

7 Combustibles derivados de petróleo
Contribuyen en un 90% al calentamiento global (reporte IPCC) Son agotables Aumentan en precio.

8 Combustibles derivados del petróleo
A nivel corporativo Fuente: Historial de precios de compra. CCU Planta Temuco

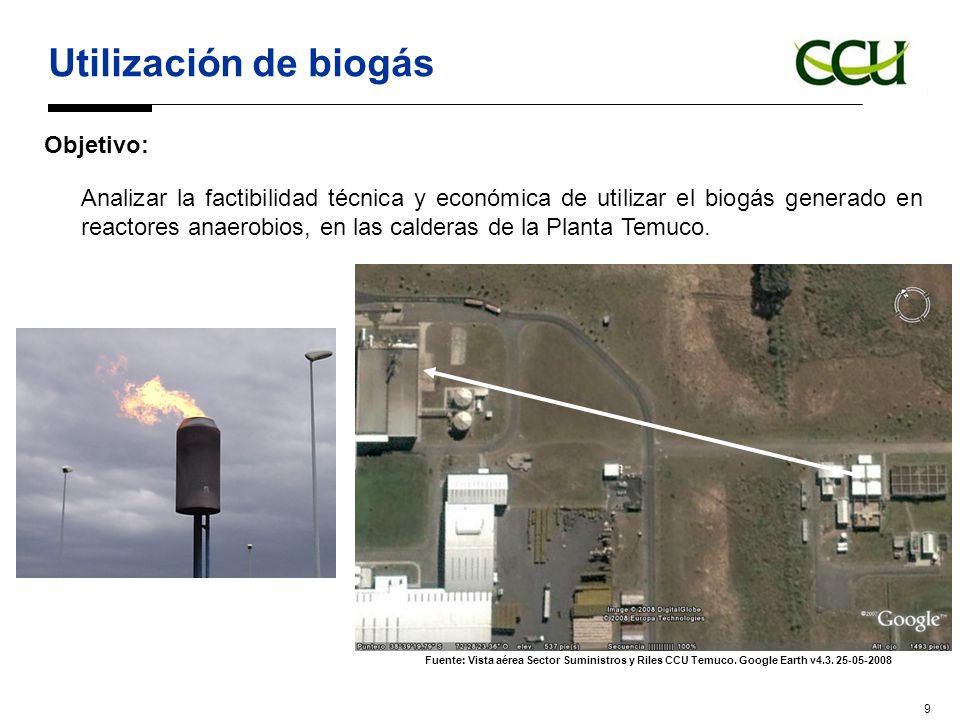

9 Utilización de biogás Objetivo:
Analizar la factibilidad técnica y económica de utilizar el biogás generado en reactores anaerobios, en las calderas de la Planta Temuco. Fuente: Vista aérea Sector Suministros y Riles CCU Temuco. Google Earth v

10 Sistema de recuperación de biogás
Propuesta para un sistema de transporte de biogás Equipos principales de una instalación de biogás Quemadores de las calderas y modificaciones Diagrama de piping & equipos Evaluación económica del proyecto Inversión inicial Flujo de caja Fuente: Registro fotográfico de elaboración propia

11 Comportamiento actual del sistema
- Con precio de Kg de petróleo FO#6 el ahorro de 2009 a fecha es: MM$ 58,5 - Equivalente al 8,9 % del gasto energético de la planta.

12 Compañía Cervecerías Unidas Planta Temuco 2009
Utilización de Desechos Industriales en la Generación de Energía Caso CCU Compañía Cervecerías Unidas Planta Temuco 2009

13 Análisis del comportamiento histórico del reactor anaerobio (UASB)
Tablas para evaluación 2006 2007

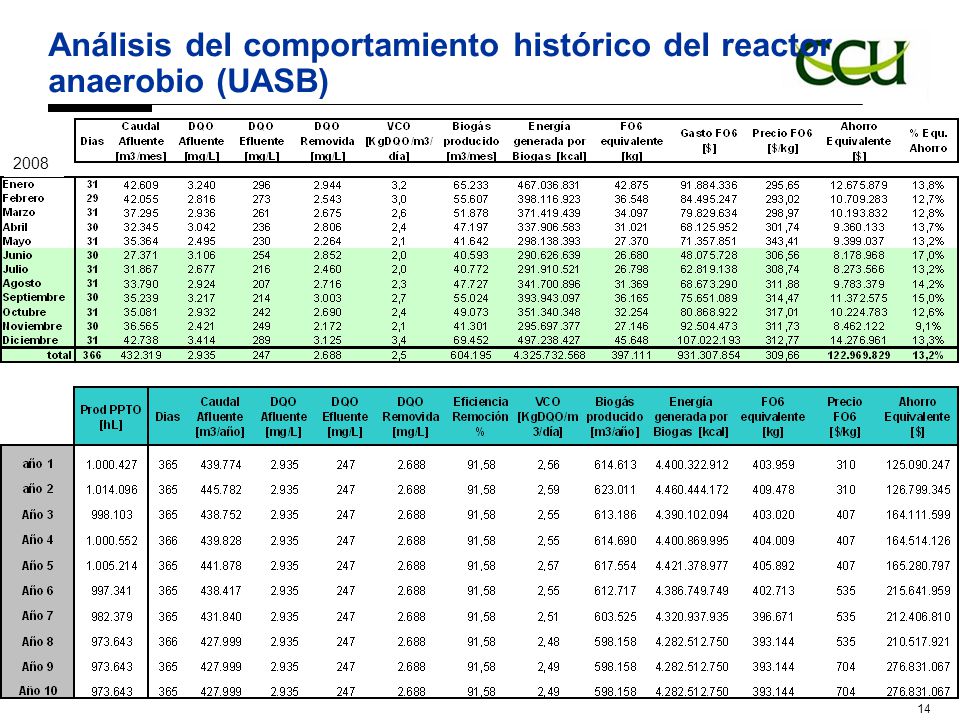

14 Análisis del comportamiento histórico del reactor anaerobio (UASB)
2008

15 Propuesta para un sistema de transporte de biogás
Principales equipos de una instalación de biogás Extracción e inyección directa Se tiene dos opciones de transporte Utilización de un gasómetro La PTR produce biogás durante los fines de semana y en momentos en que la caldera está detenida. El sistema térmico no funciona durante detenciones de planta

16 Propuesta para un sistema de transporte de biogás
Gasómetro Corresponde a un “globo” de doble membrana flexible cuyo volumen depende de la cantidad de horas de almacenamiento que se requieren cuando no existe demanda de biogás Su función es almacenar biogás y mantener constante la presión en la red hasta los sopladores de biogás (zona de baja presión) Esquema de funcionamiento de un gasómetro

17 Propuesta para un sistema de transporte de biogás
Gasómetro Debido a la adición de levaduras, la producción de biogás aumenta un 37,8 % entre 2007 y 2008 Como valor se toma la cantidad de biogás producido como promedio día. 1980 m3 de biogás al día Se opta por un gasómetro de 780 m3 Diagrama con medidas del gasómetro propuesto por MB Ingénierie

18 Propuesta para un sistema de transporte de biogás
Sopladores de biogás Son necesarios para entregar la presión suficiente que permita propulsar el biogás hacia las calderas Soplador planta de aguas servidas de Talagante

19 Propuesta para un sistema de transporte de biogás
Cámaras de purga Permite retener el agua que se acumula en las tuberías Esquema de funcionamiento de una cámara de purga Arrestallamas Su función es impedir la evolución de una llama al interior de la tubería de biogás Fuente: Registro fotográfico de elaboración propia

20 Propuesta para un sistema de transporte de biogás
Quemadores de las calderas y sus modificaciones Los quemadores de las calderas están diseñados para utilizar los siguientes combustibles: Sólo gas natural Sólo petróleo pesado (FO#6) Mezcla de gas natural y biogás Mezcla de petróleo pesado y biogás Quemador de la caldera N° 1 de la Planta Temuco

21 Propuesta para un sistema de transporte de biogás
Diagrama de piping & equipos

22 Evaluación económica del proyecto
Inversión Inicial Se solicita cotización a una empresa consultora, los valores son los siguientes

23 Evaluación económica del proyecto
Inversión Inicial La suma corresponde a $ 10% gastos generales: $ 25% gastos de contingencia: $ Inversión Inicial: $ ~ UF
