1 Ing. Karol García Escobedo
Introducción Ing. Karol García Escobedo Ing. Karol García Escobedo

2 Ing. Karol García Escobedo
SolidWorks® Es un programa de diseño mecánico en 3D que utiliza un entorno gráfico basado en Microsoft® Windows®, intuitivo y fácil de manejar. Su filosofía de trabajo permite plasmar sus ideas de forma rápida sin necesidad de realizar operaciones complejas y lentas. Ing. Karol García Escobedo

3 Ing. Karol García Escobedo
Botones del ratón Los botones del ratón funcionan de las siguientes maneras:  Izquierdo – Selecciona elementos de menú, entidades en la zona de gráficos y objetos en el gestor de diseño del FeatureManager.  Derecho – Muestra los menús sensibles al contexto (contextuales).  Medio – Gira, traslada y acerca/aleja la visualización de una pieza o un ensamblaje y obtiene una vista panorámica de un dibujo. Ing. Karol García Escobedo

4 Ing. Karol García Escobedo

5 Ing. Karol García Escobedo
Entorno de trabajo 3 4 2 1 5 Ing. Karol García Escobedo

6 Ing. Karol García Escobedo

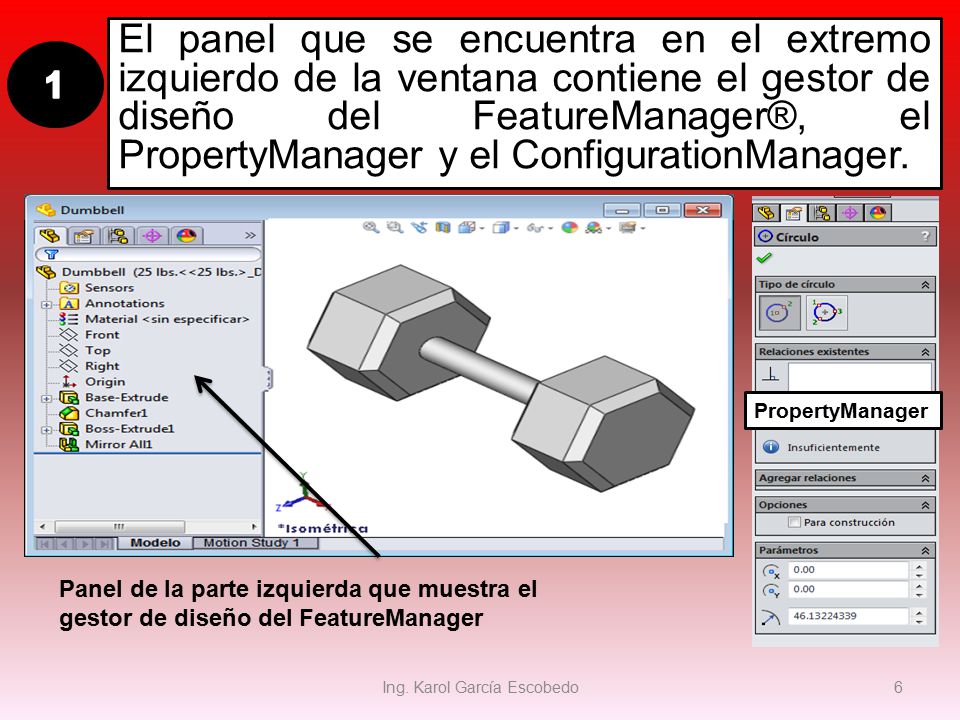

El panel que se encuentra en el extremo izquierdo de la ventana contiene el gestor de diseño del FeatureManager®, el PropertyManager y el ConfigurationManager. 1 PropertyManager Panel de la parte izquierda que muestra el gestor de diseño del FeatureManager Ing. Karol García Escobedo

7 Ing. Karol García Escobedo
CommandManager 4 Es una barra de herramientas sensible al contexto que se actualiza dinámicamente según la barra de herramientas a la cual quiera tener acceso. De manera predeterminada, tiene barras de herramientas incrustadas en él según el tipo de documento. Cuando hace clic en un botón en la zona de control, el CommandManager se actualiza para mostrar dicha barra de herramientas. Por ejemplo, si hace clic en Croquis en la zona de control, aparecen las herramientas de croquis en el CommandManager. zona de control Ing. Karol García Escobedo

8 Recursos de solidworks
2 Recursos de solidworks La herramienta “nuevo archivo” nos permite generar un nuevo archivo, pudiendo ser éste de tres tipos: de pieza (para modelar piezas enteras) de ensamblaje (para ensamblar conjuntos de piezas modeladas previamente o sobre la marcha) de dibujo (para crear los planos de las piezas o conjuntos). Ing. Karol García Escobedo

9 Ing. Karol García Escobedo

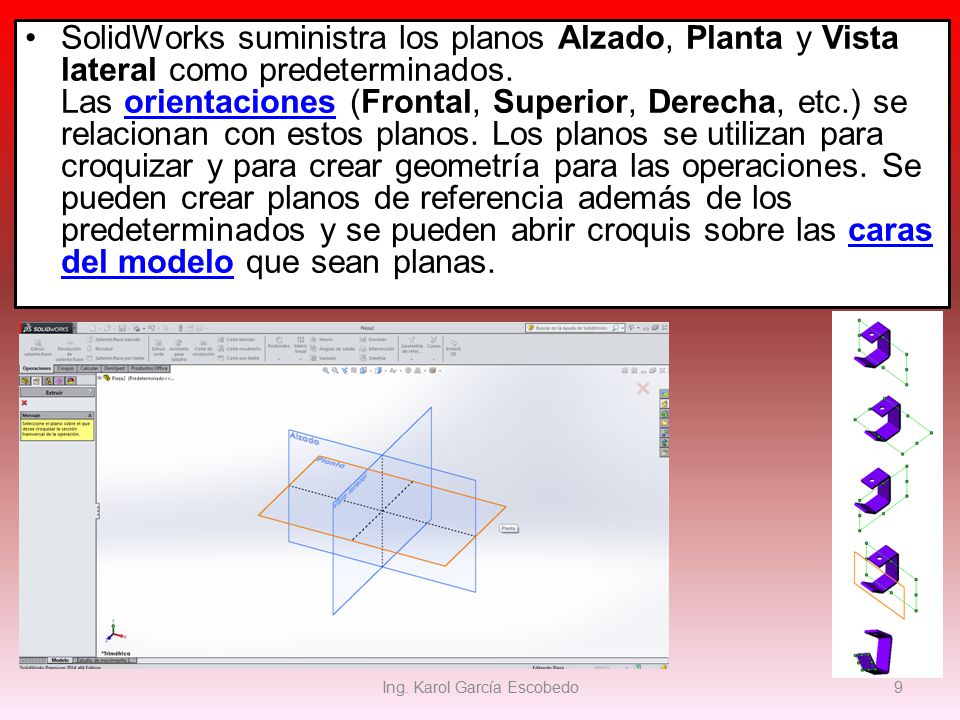

SolidWorks suministra los planos Alzado, Planta y Vista lateral como predeterminados. Las orientaciones (Frontal, Superior, Derecha, etc.) se relacionan con estos planos. Los planos se utilizan para croquizar y para crear geometría para las operaciones. Se pueden crear planos de referencia además de los predeterminados y se pueden abrir croquis sobre las caras del modelo que sean planas. Ing. Karol García Escobedo

10 Herramientas de croquizado principales
Ing. Karol García Escobedo

11 Ing. Karol García Escobedo
Un croquis acotado de esta forma mantendrá los taladros a 20 mm de cada extremo, independientemente de cómo se modifique el ancho total de la chapa de 100 mm. Cotas de línea base como las que se presentan harán que los taladros se coloquen en relación con la arista izquierda de la chapa. Las modificaciones en el ancho global de la chapa no afectan las posiciones de los taladros. Ing. Karol García Escobedo
