Imanes Autoevaluación

Presentación del tema: "Imanes Autoevaluación"— Transcripción de la presentación:

1 Imanes Autoevaluación
6.1 ¿Cómo se consigue aumentar el nivel de inducción magnética en una bobina con núcleo de aire? A □ Introduciendo una sustancia ferromagnética en el núcleo. B □ Sólo es posible aumentar la inducción magnética aumentando la intensidad por la bobina. 6.2 Para la construcción de núcleos de electroimanes, transformadores y motores empleamos preferentemente el: A □ Acero B □ Ferrita C □ Hierro 6.3 Para la construcción de núcleos de bobinas de radiofrecuencia empleamos preferentemente el: 6.4 Si un material ferromagnético posee una permeabilidad relativa de 100, calcular su permeabilidad absoluta.

2 Imanes Autoevaluación
6.5 Determinar la permeabilidad absoluta y relativa que aparecerá en el núcleo ferromagnético de una bobina si se ha medido un flujo magnético de 15 mWb . Los datos que se conocen son: N = espiras, I =20 A, longitud media del núcleo = 10 cm, superficie recta del núcleo = 5 cm². 6.6 Una bobina posee 500 espiras, una longitud de 25 cm y está bobinada sobre un cilindro de 15 cm² de sección. Determinar la inducción el flujo magnético alcanzado si el núcleo es de aire y se hace circular por la bobina una corriente de 1 A. 6.7 El núcleo rectangular de la figura 6.18 tiene una sección transversal de 25 cm², El número de espiras de la bobina es de 300 y la corriente de 1O A. Calcular la intensidad del campo magnético, así como el flujo que produce la bobina, si se sabe que la permeabilidad absoluta del núcleo es de: 8· 10⁵ H/m.

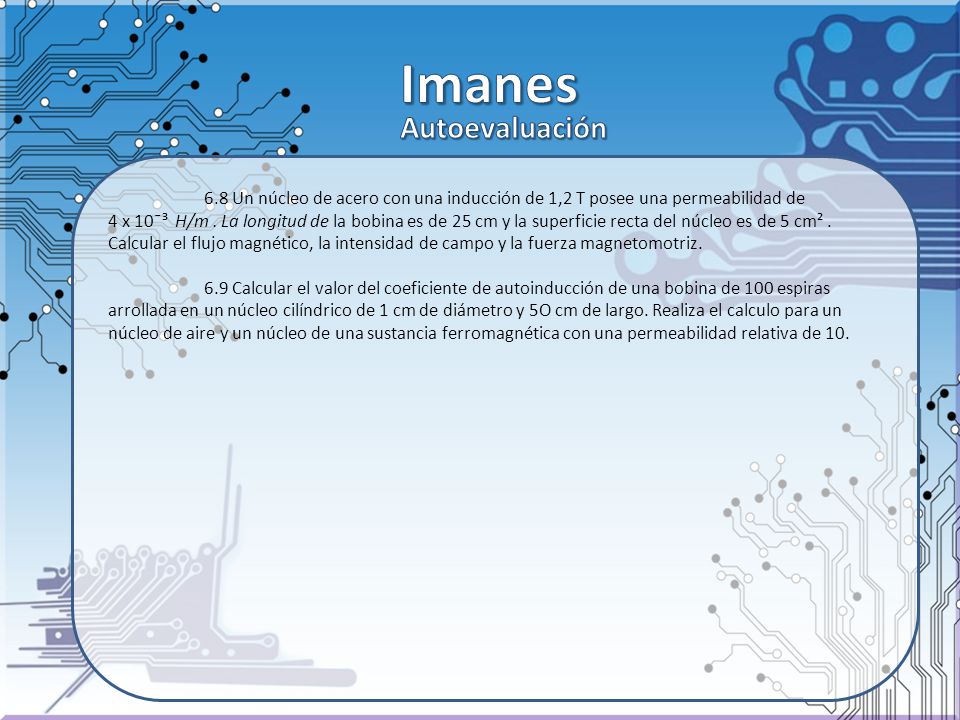

3 Imanes Autoevaluación
6.8 Un núcleo de acero con una inducción de 1,2 T posee una permeabilidad de 4 x 10¯³ H/m . La longitud de la bobina es de 25 cm y la superficie recta del núcleo es de 5 cm² . Calcular el flujo magnético, la intensidad de campo y la fuerza magnetomotriz. 6.9 Calcular el valor del coeficiente de autoinducción de una bobina de 100 espiras arrollada en un núcleo cilíndrico de 1 cm de diámetro y 5O cm de largo. Realiza el calculo para un núcleo de aire y un núcleo de una sustancia ferromagnética con una permeabilidad relativa de 10.
