DIODOS SEMICONDUCTORES

Presentación del tema: "DIODOS SEMICONDUCTORES"— Transcripción de la presentación:

1 DIODOS SEMICONDUCTORES
TEMA 4.1 DIODOS SEMICONDUCTORES

2 4.1. DIODOS SEMICONDUCTORES 4 4.1.1. Como opera la unión PN 6
INDICE INDICE DESCRIPCION PÁG. OBJETIVOS 2 4.1. DIODOS SEMICONDUCTORES 4 Como opera la unión PN 6 Uso de los diodos en fuentes de poder 24 Uso del diodo zener para regulación y limitación de voltaje 30 Como probar los diodos 43 Resumen 52 Bibliografía 54

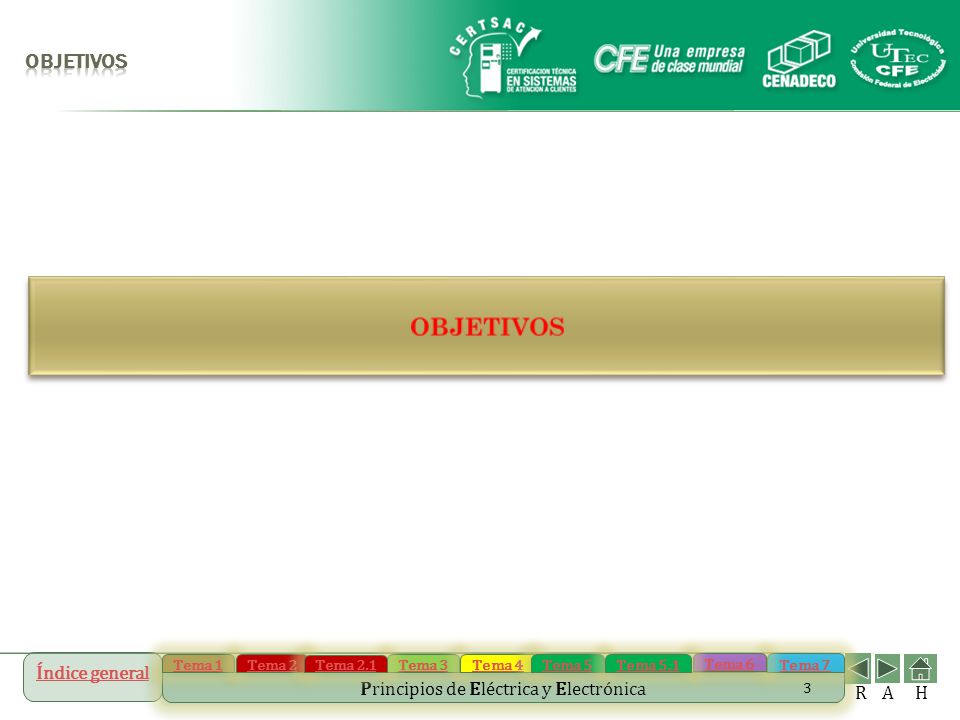

3 objetivos OBJETIVOS

4 El participante será capaz de: Describir cómo opera la unión PN.
OBJETIVOS OBJETIVOS El participante será capaz de: Describir cómo opera la unión PN. Dibujar el circuito de polarización directa e inversa de un diodo semiconductor. Interpretar la curva característica de voltaje corriente en los diodos. Seleccionar los diodos para alguna aplicación en base a sus especificaciones eléctricas. Utilizar el diodo zener para regulación de voltaje y limitador de voltaje. Probar su estado de operación en de los diodos semiconductores y diodos zener.

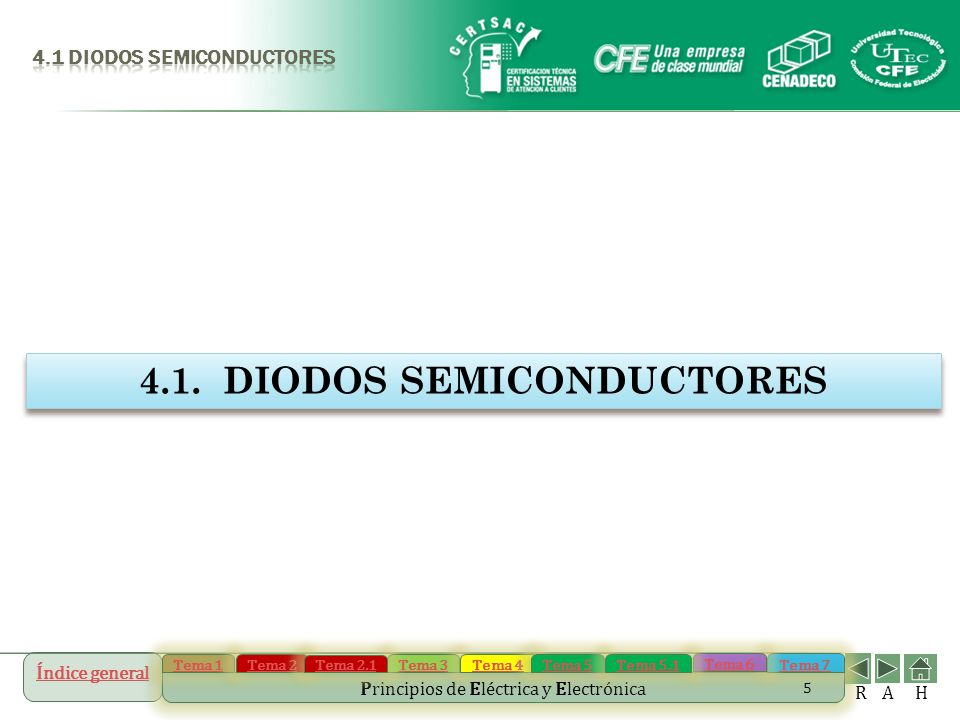

5 4.1 diodos semiconductores

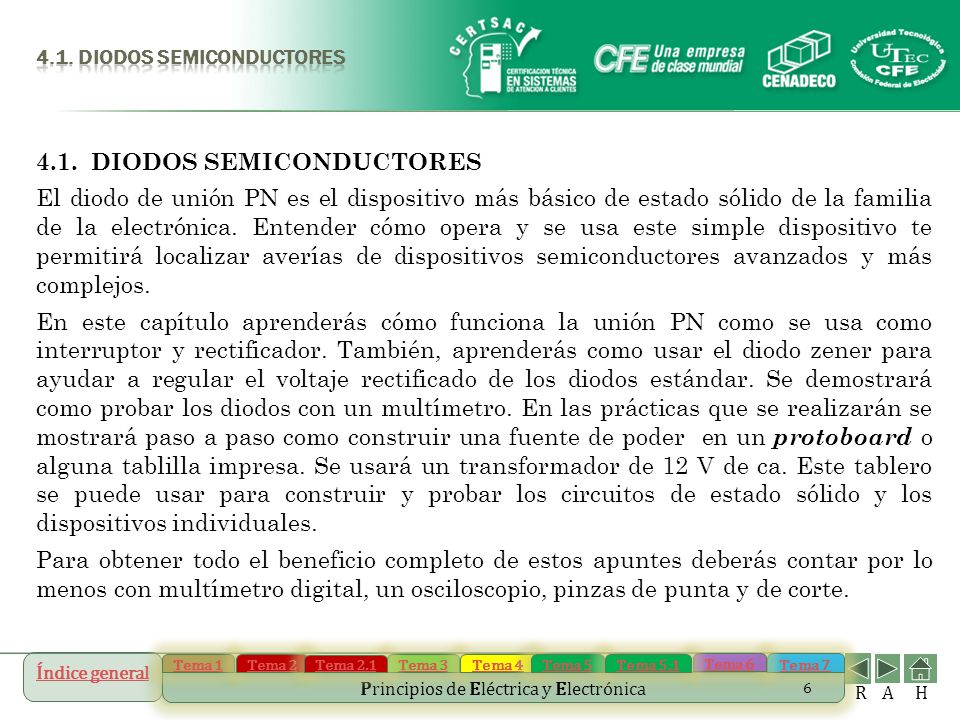

6 4.1. DIODOS SEMICONDUCTORES
El diodo de unión PN es el dispositivo más básico de estado sólido de la familia de la electrónica. Entender cómo opera y se usa este simple dispositivo te permitirá localizar averías de dispositivos semiconductores avanzados y más complejos. En este capítulo aprenderás cómo funciona la unión PN como se usa como interruptor y rectificador. También, aprenderás como usar el diodo zener para ayudar a regular el voltaje rectificado de los diodos estándar. Se demostrará como probar los diodos con un multímetro. En las prácticas que se realizarán se mostrará paso a paso como construir una fuente de poder en un protoboard o alguna tablilla impresa. Se usará un transformador de 12 V de ca. Este tablero se puede usar para construir y probar los circuitos de estado sólido y los dispositivos individuales. Para obtener todo el beneficio completo de estos apuntes deberás contar por lo menos con multímetro digital, un osciloscopio, pinzas de punta y de corte.

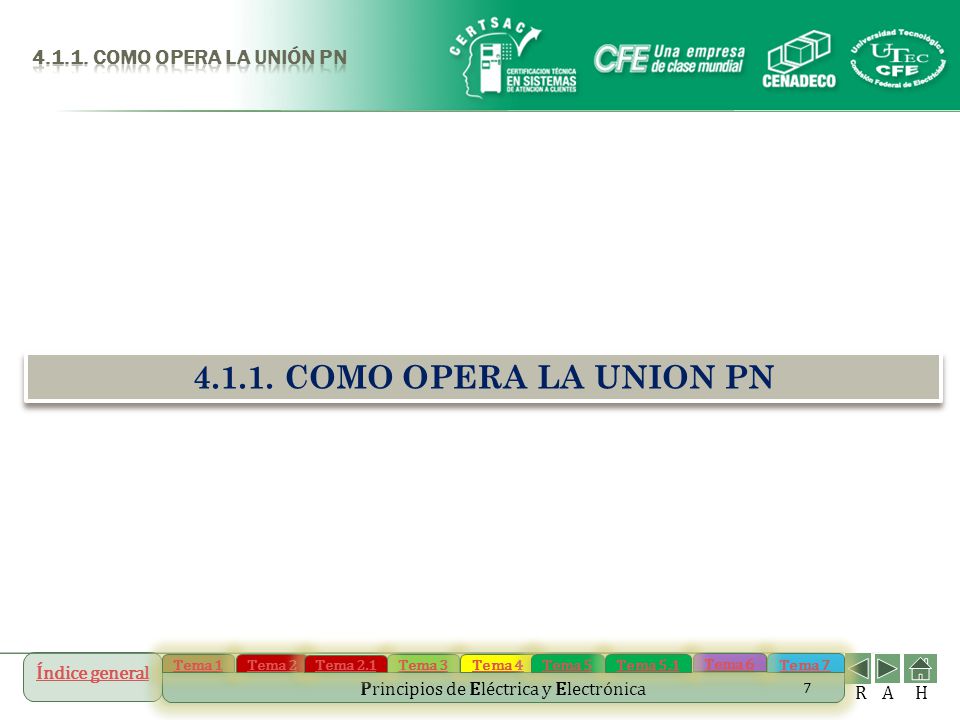

7 como opera la unión pn COMO OPERA LA UNION PN

8 COMO OPERA LA UNIÓN PN COMO OPERA LA UNION PN La unión PN es un diodo hecho de materiales semiconductores tales como el germanio y el silicio. El silicio es el elemento más usado en dispositivos de estado sólido. En su estado puro, el silicio actúa parecido a un aislador eléctrico (Impedancia muy alta). Durante la fabricación de dispositivos semiconductores, son agregadas impurezas o dopantes al silicio para mejorar su conductividad eléctrica. Un material tipo N (negativo) que tiene un exceso de electrones, se forma cuando dopantes tales como el antimonio, arsénico, o fósforo son agregados al silicio. Un material tipo P (positivo), que tiene deficiencia de electrones, se forma cuando dopantes tales como el aluminio, boro, galio, o indio son agregados al silicio. Durante este proceso de dopado de agregar impurezas, una unión PN es formada, resultando en un diodo como se muestra en la figura 4-1(a).

9 - 4.1.1. COMO OPERA LA UNION PN (Cont…) Unión + P N (a) (c) (b)
El cátodo es la terminal con banda (c) (b) Figura 4.1. Unión PN (a) Unión PN, (b) diagrama esquemático del Diodo, (c) Identificación del cátodo.

10 4.1.1. COMO OPERA LA UNION PN (Cont…)

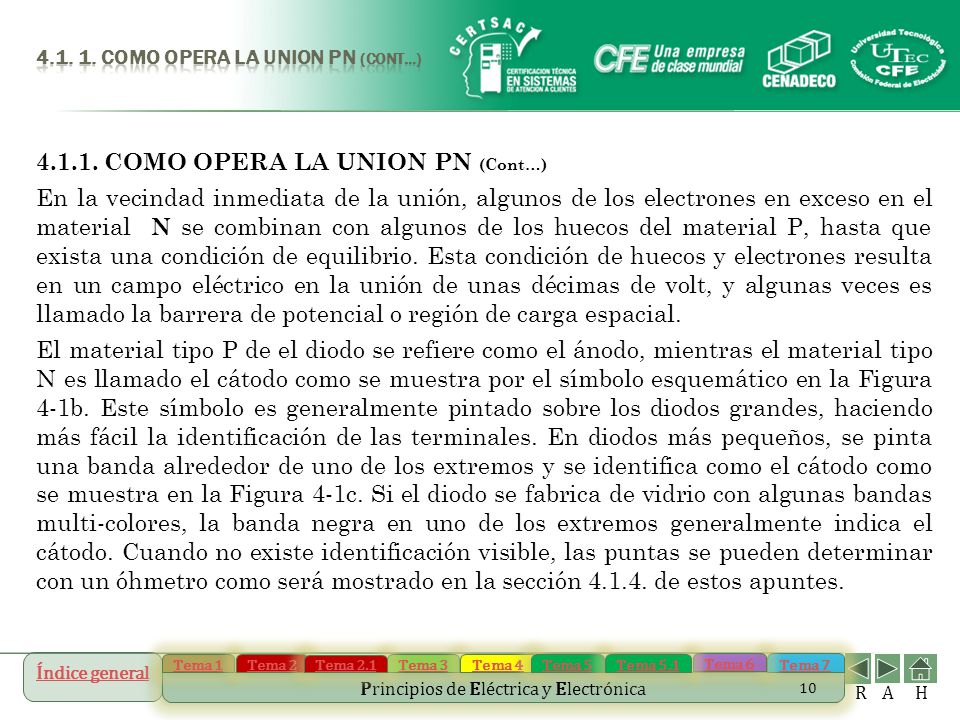

En la vecindad inmediata de la unión, algunos de los electrones en exceso en el material N se combinan con algunos de los huecos del material P, hasta que exista una condición de equilibrio. Esta condición de huecos y electrones resulta en un campo eléctrico en la unión de unas décimas de volt, y algunas veces es llamado la barrera de potencial o región de carga espacial. El material tipo P de el diodo se refiere como el ánodo, mientras el material tipo N es llamado el cátodo como se muestra por el símbolo esquemático en la Figura 4-1b. Este símbolo es generalmente pintado sobre los diodos grandes, haciendo más fácil la identificación de las terminales. En diodos más pequeños, se pinta una banda alrededor de uno de los extremos y se identifica como el cátodo como se muestra en la Figura 4-1c. Si el diodo se fabrica de vidrio con algunas bandas multi-colores, la banda negra en uno de los extremos generalmente indica el cátodo. Cuando no existe identificación visible, las puntas se pueden determinar con un óhmetro como será mostrado en la sección de estos apuntes.

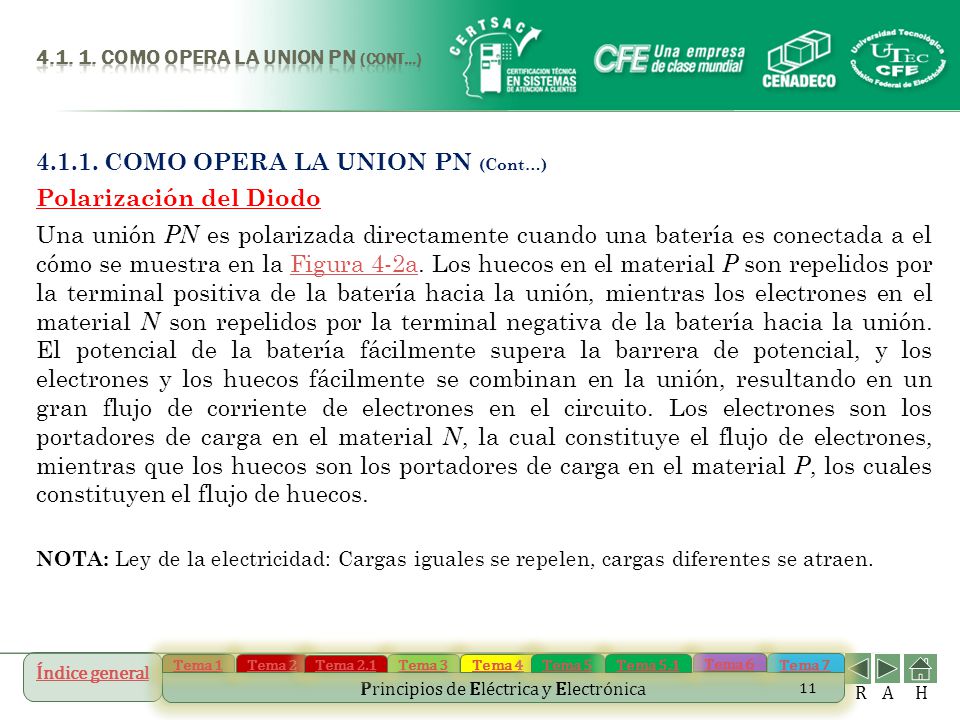

11 4.1.1. COMO OPERA LA UNION PN (Cont…) Polarización del Diodo
Una unión PN es polarizada directamente cuando una batería es conectada a el cómo se muestra en la Figura 4-2a. Los huecos en el material P son repelidos por la terminal positiva de la batería hacia la unión, mientras los electrones en el material N son repelidos por la terminal negativa de la batería hacia la unión. El potencial de la batería fácilmente supera la barrera de potencial, y los electrones y los huecos fácilmente se combinan en la unión, resultando en un gran flujo de corriente de electrones en el circuito. Los electrones son los portadores de carga en el material N, la cual constituye el flujo de electrones, mientras que los huecos son los portadores de carga en el material P, los cuales constituyen el flujo de huecos. NOTA: Ley de la electricidad: Cargas iguales se repelen, cargas diferentes se atraen.

12 - 4.1.1. COMO OPERA LA UNION PN (Cont…)

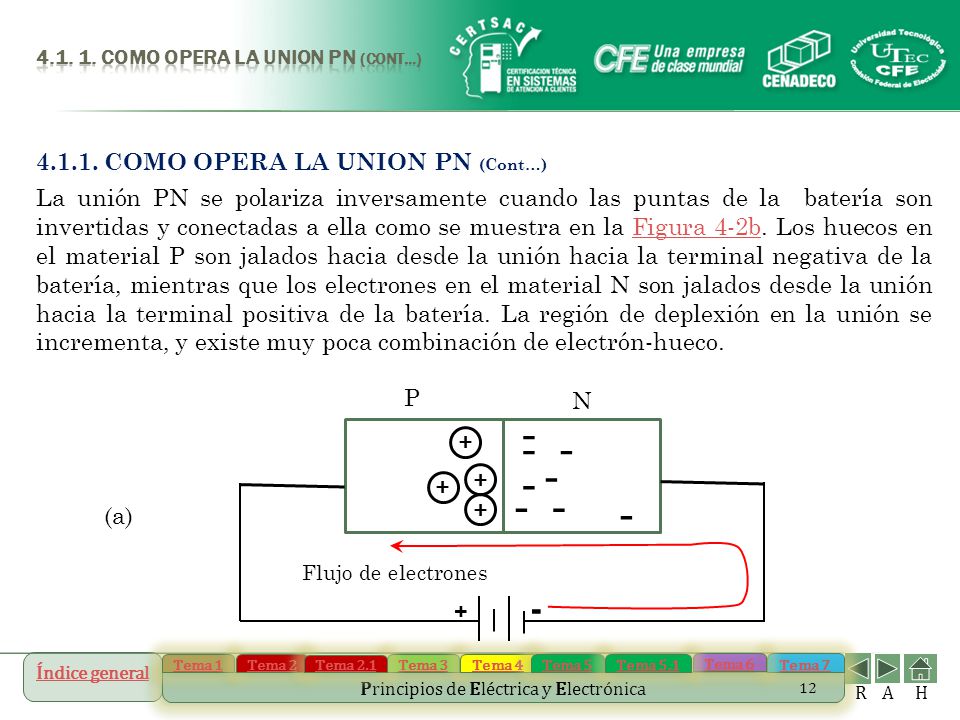

La unión PN se polariza inversamente cuando las puntas de la batería son invertidas y conectadas a ella como se muestra en la Figura 4-2b. Los huecos en el material P son jalados hacia desde la unión hacia la terminal negativa de la batería, mientras que los electrones en el material N son jalados desde la unión hacia la terminal positiva de la batería. La región de deplexión en la unión se incrementa, y existe muy poca combinación de electrón-hueco. N P + - (a) Flujo de electrones

13 Figura 4.2 Polarización de la unión PN (a) Polarización directa
COMO OPERA LA UNION PN (CONT…) COMO OPERA LA UNION PN (Cont…) N P + - Muy poco flujo de electrones (b) Figura 4.2 Polarización de la unión PN (a) Polarización directa La corriente a través de la unión es prácticamente cero. Existe, sin embargo, una muy poca combinación de electrones y huecos, por lo que esto origina una pequeña corriente de fuga de unos cuantos micro-amperes en el circuito.

14 4.1.1. COMO OPERA LA UNION PN (Cont…)

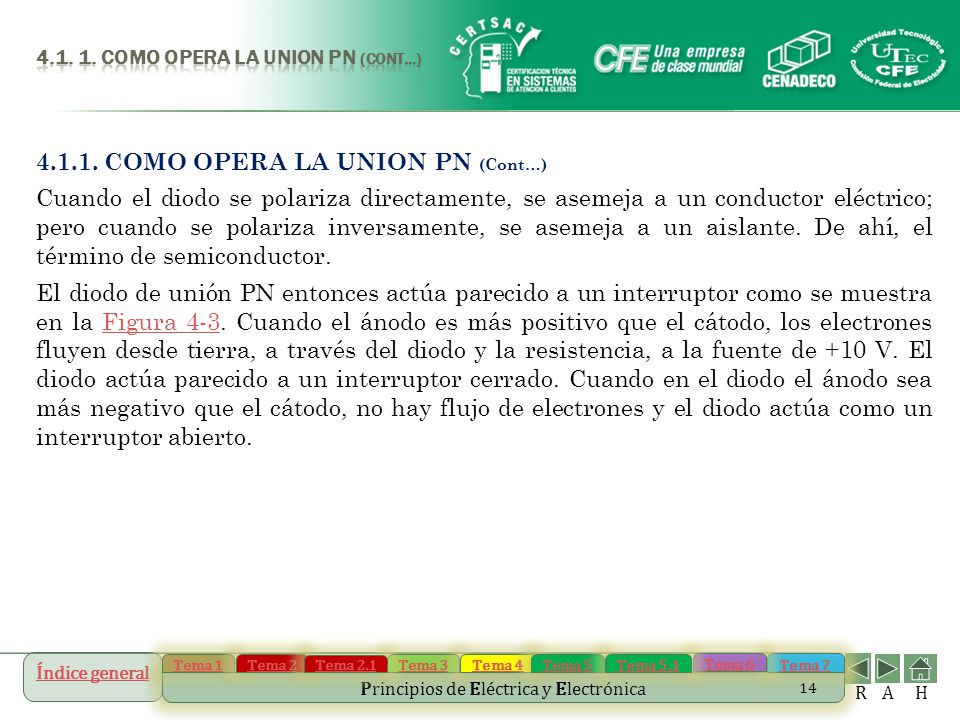

Cuando el diodo se polariza directamente, se asemeja a un conductor eléctrico; pero cuando se polariza inversamente, se asemeja a un aislante. De ahí, el término de semiconductor. El diodo de unión PN entonces actúa parecido a un interruptor como se muestra en la Figura 4-3. Cuando el ánodo es más positivo que el cátodo, los electrones fluyen desde tierra, a través del diodo y la resistencia, a la fuente de +10 V. El diodo actúa parecido a un interruptor cerrado. Cuando en el diodo el ánodo sea más negativo que el cátodo, no hay flujo de electrones y el diodo actúa como un interruptor abierto.

15 4.1.1. COMO OPERA LA UNION PN (Cont…)
Características voltaje – corriente de un diodo El diodo actúa como una válvula de una vía, y la cantidad de corriente que fluye a través de él en la condición de polarización directa depende de la resistencia del circuito y de la magnitud del voltaje aplicado a través del circuito. Si una fuente de voltaje se conecta directamente a través del diodo en la condición de polarización directa, actuaría como un corto circuito y probablemente se quemaría. Para evitar que esto suceda, una resistencia limitadora de corriente o carga se puede poner en serie con el diodo como se muestra en la Figura 4-4(a). Inicialmente, cuando el voltaje es incrementado, existe muy poco flujo de corriente hasta que el voltaje aplicado supera la barrera de potencial del diodo. A partir de este punto, la corriente a través del diodo se incrementa rápidamente cuando el voltaje es aumentado. El diodo generalmente tendrá una caída de voltaje constante a través de él (aproximadamente 0.3 V para el diodo de germanio y de 0.7 V para el diodo de silicio), aún y cuando la corriente a través del circuito se incremente rápidamente con un incremento en el voltaje a través del circuito completo como se muestra por la gráfica en la Figura 4-4(c).

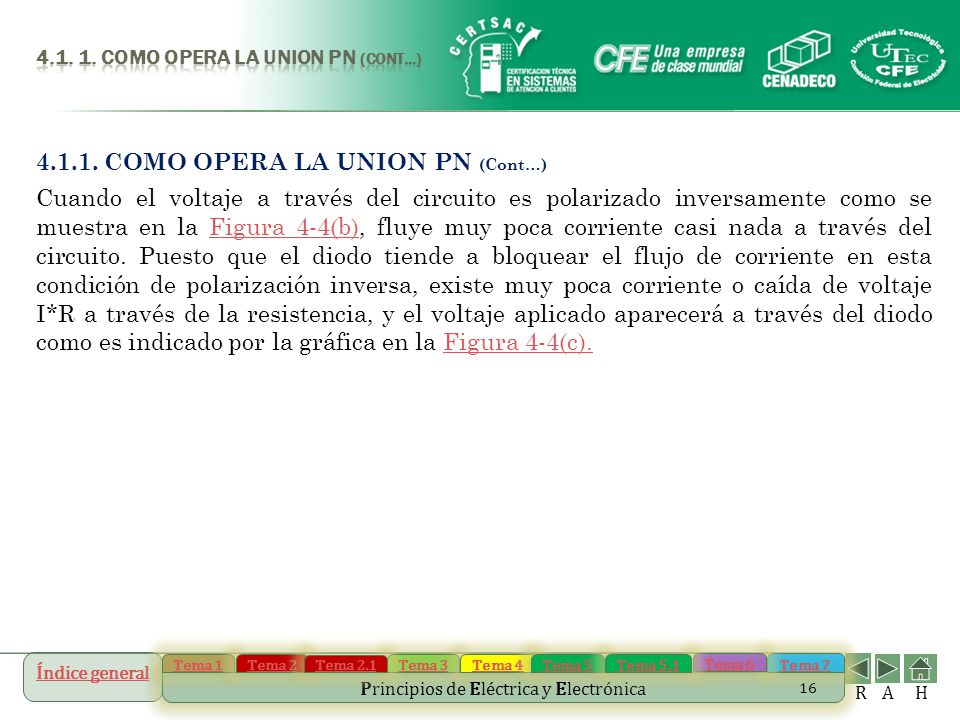

16 4.1.1. COMO OPERA LA UNION PN (Cont…)
Cuando el voltaje a través del circuito es polarizado inversamente como se muestra en la Figura 4-4(b), fluye muy poca corriente casi nada a través del circuito. Puesto que el diodo tiende a bloquear el flujo de corriente en esta condición de polarización inversa, existe muy poca corriente o caída de voltaje I*R a través de la resistencia, y el voltaje aplicado aparecerá a través del diodo como es indicado por la gráfica en la Figura 4-4(c).

17 (a) 4.1.1. COMO OPERA LA UNION PN (Cont…)

18 (b) 4.1.1. COMO OPERA LA UNION PN (Cont…)
Figura 4-3. El diodo como un interruptor. (a) Polarizado directamente / Interruptor cerrado, (b) Polarizado inversamente / Interruptor abierto.

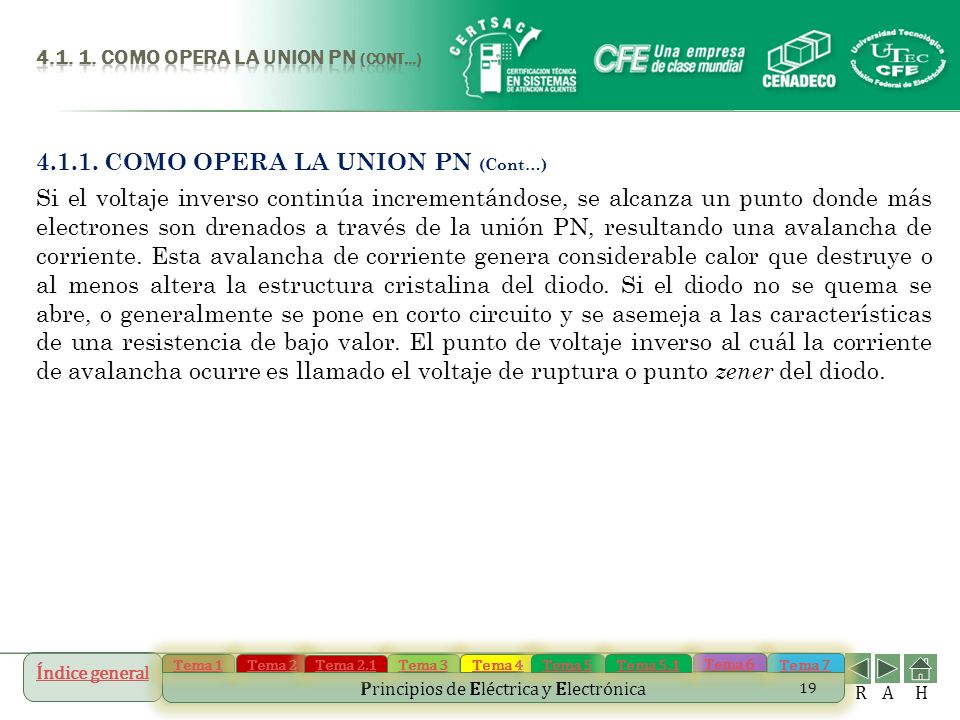

19 4.1.1. COMO OPERA LA UNION PN (Cont…)
Si el voltaje inverso continúa incrementándose, se alcanza un punto donde más electrones son drenados a través de la unión PN, resultando una avalancha de corriente. Esta avalancha de corriente genera considerable calor que destruye o al menos altera la estructura cristalina del diodo. Si el diodo no se quema se abre, o generalmente se pone en corto circuito y se asemeja a las características de una resistencia de bajo valor. El punto de voltaje inverso al cuál la corriente de avalancha ocurre es llamado el voltaje de ruptura o punto zener del diodo.

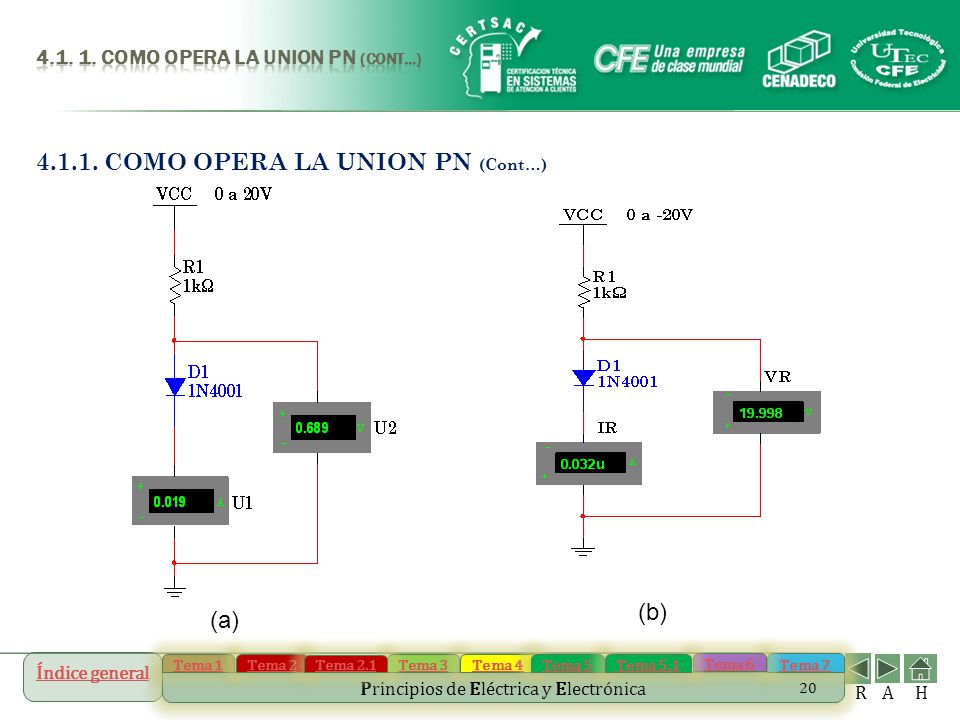

20 4.1.1. COMO OPERA LA UNION PN (Cont…)
(b) (a)

21 4.1.1. COMO OPERA LA UNION PN (Cont…)

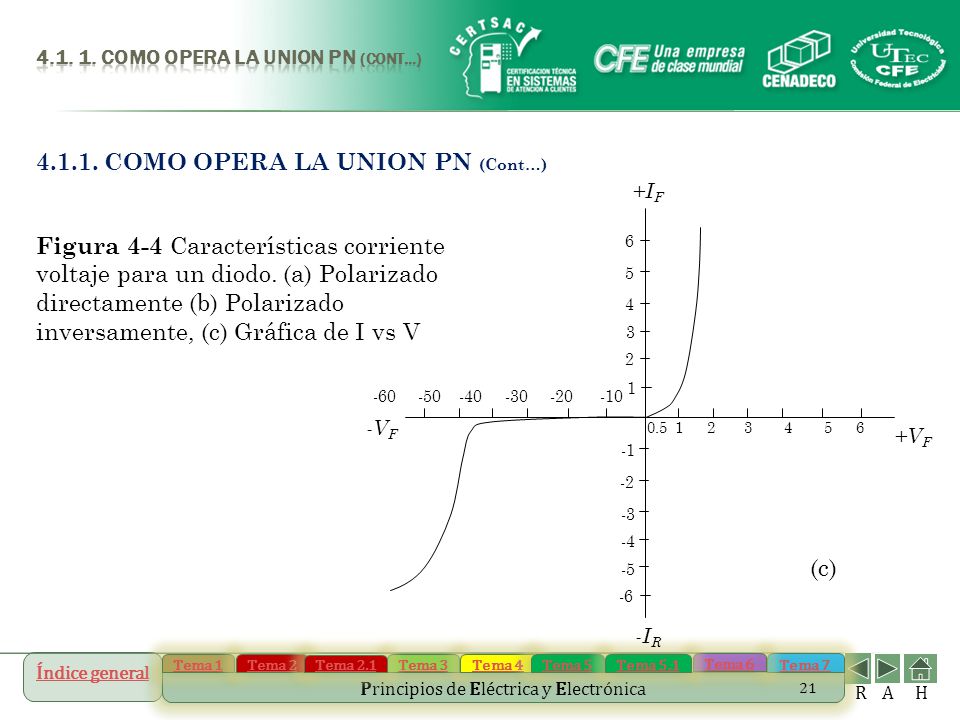

1 2 3 4 5 6 +IF +VF -VF -IR -1 -2 -3 -4 -5 -6 Figura 4-4 Características corriente voltaje para un diodo. (a) Polarizado directamente (b) Polarizado inversamente, (c) Gráfica de I vs V (c)

22 4.1.1. COMO OPERA LA UNION PN (Cont…) Especificaciones de los diodos

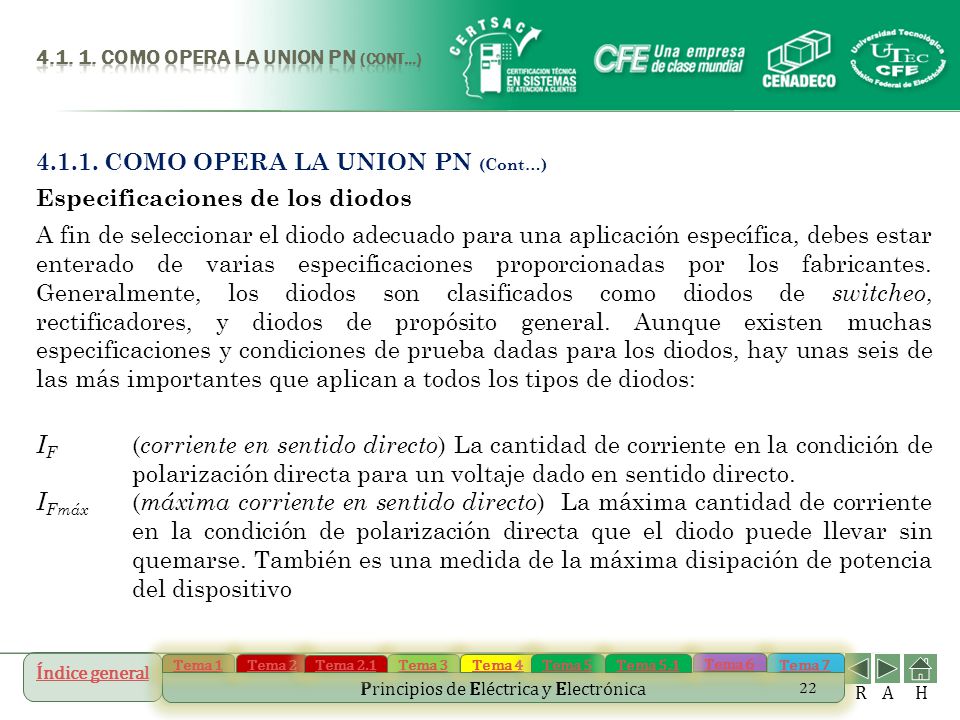

A fin de seleccionar el diodo adecuado para una aplicación específica, debes estar enterado de varias especificaciones proporcionadas por los fabricantes. Generalmente, los diodos son clasificados como diodos de switcheo, rectificadores, y diodos de propósito general. Aunque existen muchas especificaciones y condiciones de prueba dadas para los diodos, hay unas seis de las más importantes que aplican a todos los tipos de diodos: IF (corriente en sentido directo) La cantidad de corriente en la condición de polarización directa para un voltaje dado en sentido directo. IFmáx (máxima corriente en sentido directo) La máxima cantidad de corriente en la condición de polarización directa que el diodo puede llevar sin quemarse. También es una medida de la máxima disipación de potencia del dispositivo

23 4.1.1. COMO OPERA LA UNION PN (Cont…)
VF (Voltaje en sentido directo). Nivel de voltaje necesario para producir el nivel de corriente deseado en sentido directo. VBR (voltaje inverso de ruptura) o PIV (voltaje de pico inverso). Máximo voltaje de polarización inversa que no debe ser excedido para evitar la destrucción del diodo. IR (corriente inversa o corriente de fuga). La cantidad de corriente de fuga a través del diodo a varios voltajes de polarización inversa. Trr (tiempo de recuperación inversa). El tiempo que toma el diodo en recuperarse de la conducción directa y comienza a bloquear la corriente inversa. Generalmente es más crítico en diodos de conmutación en aplicaciones de alta frecuencia.

24 4.1.1. COMO OPERA LA UNION PN (Cont…)

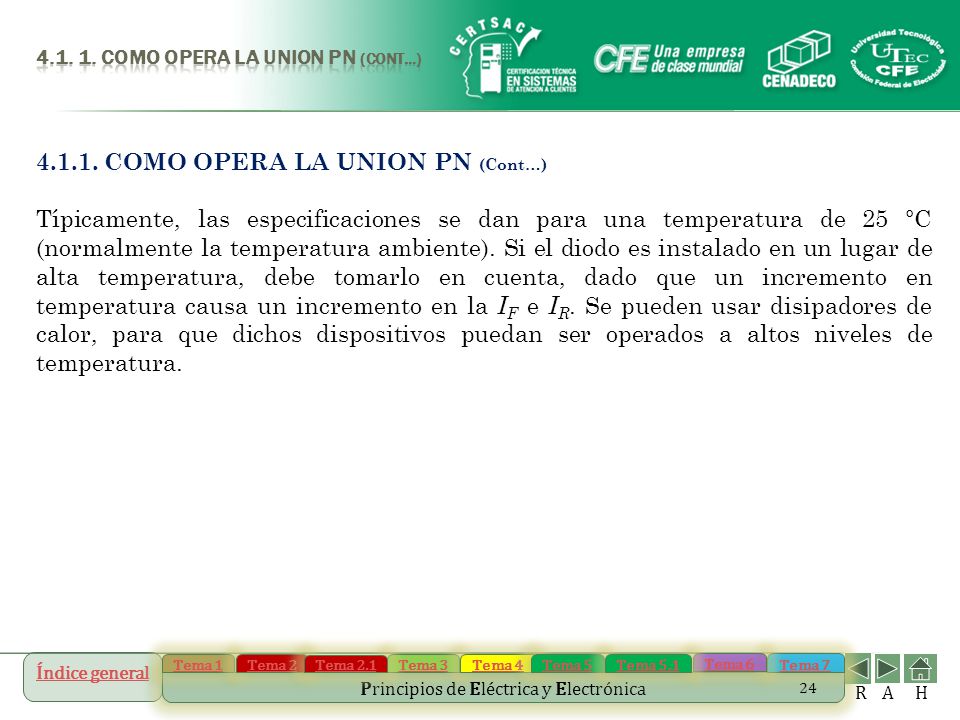

Típicamente, las especificaciones se dan para una temperatura de 25 °C (normalmente la temperatura ambiente). Si el diodo es instalado en un lugar de alta temperatura, debe tomarlo en cuenta, dado que un incremento en temperatura causa un incremento en la IF e IR. Se pueden usar disipadores de calor, para que dichos dispositivos puedan ser operados a altos niveles de temperatura.

25 4.1.2 USO DE LOS DIODOS EN FUENTES DE PODER

26 4.1.2 USO DE LOS DIODOS EN FUENTES DE PODER
Las fuentes de poder se usan para reemplazar las baterías en equipo electrónico. El diodo permite que la corriente fluya en una sola dirección, y produce una CD (corriente directa) pulsante a partir de una entrada de CA corriente alterna). Esta CD rectificada es entonces suavizada con capacitores, resistores y/o inductores para producir un voltaje de CD constante. La Figura 4-5 muestra tres tipos comunes de fuentes de poder que se pueden utilizar con circuitos de estado sólido. La fuente de poder de media onda usa solamente la alternancia positiva de la entrada de CA. Esta fuente de poder es la más fácil y la menos cara para construir, pero contiene un gran rizo indeseado en el voltaje de salida de CD. La fuente de poder de onda completa utiliza ambas alternancias de la entrada de CA y tiene menos rizo en la salida de CD. Sin embargo, produce solamente la mitad del voltaje de salida de CD de una fuente de poder de media onda y requiere un transformador de derivación central un poco más costoso.

27 4.1.2 USO DE LOS DIODOS EN FUENTES DE PODER (Cont…)

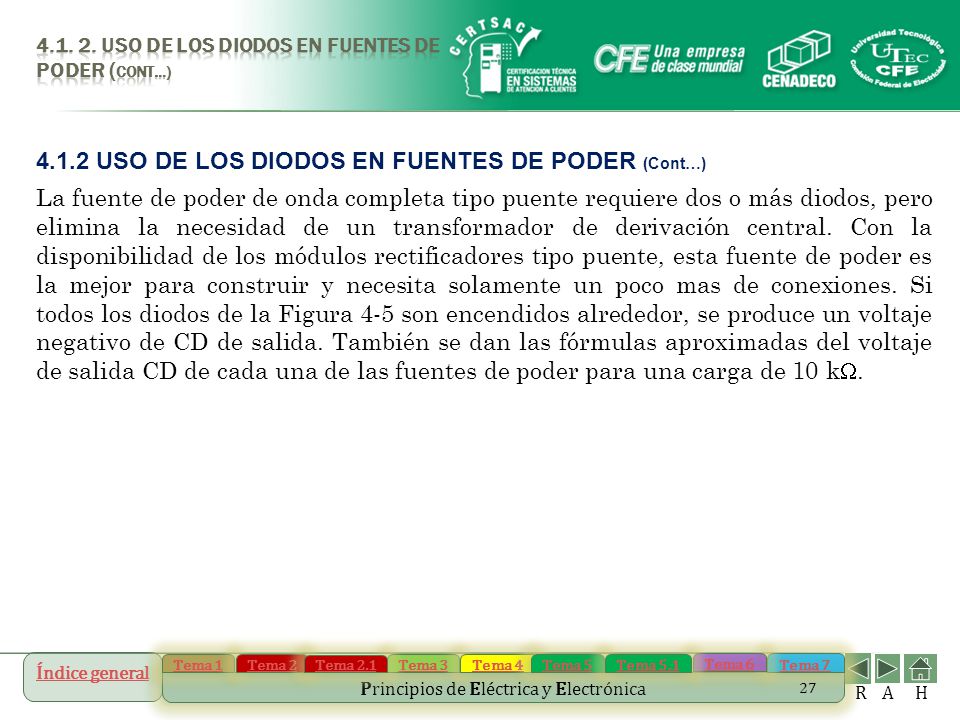

La fuente de poder de onda completa tipo puente requiere dos o más diodos, pero elimina la necesidad de un transformador de derivación central. Con la disponibilidad de los módulos rectificadores tipo puente, esta fuente de poder es la mejor para construir y necesita solamente un poco mas de conexiones. Si todos los diodos de la Figura 4-5 son encendidos alrededor, se produce un voltaje negativo de CD de salida. También se dan las fórmulas aproximadas del voltaje de salida CD de cada una de las fuentes de poder para una carga de 10 kW.

28 4.1.2 USO DE LOS DIODOS EN FUENTES DE PODER (Cont…)
Voltaje de Salida = 1.3*voltaje de entrada RMS (a)

29 4.1.2 USO DE LOS DIODOS EN FUENTES DE PODER (Cont…)

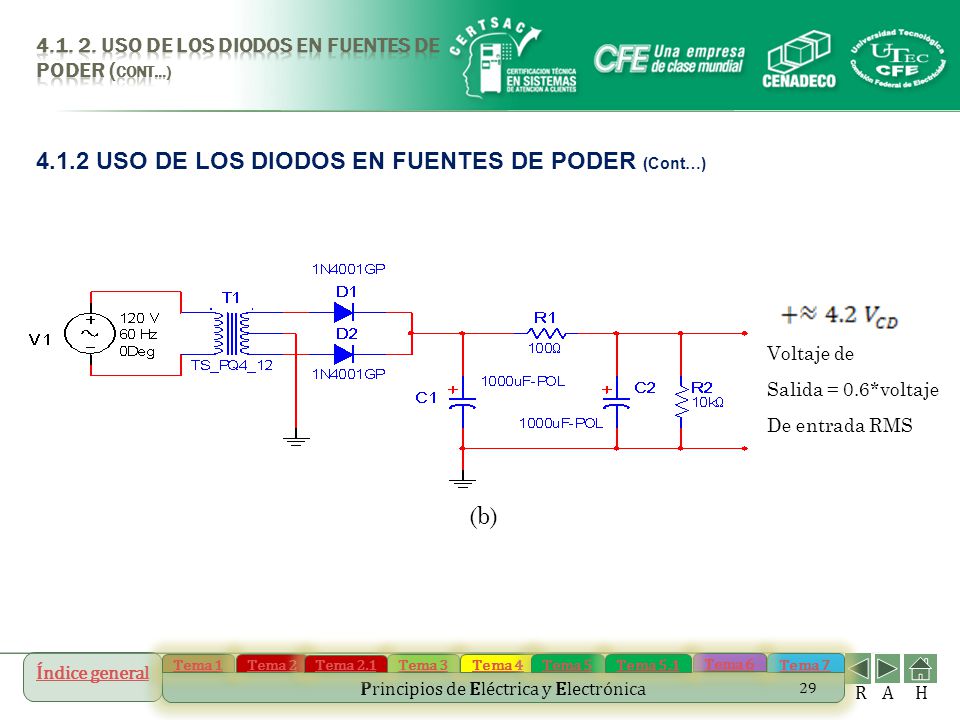

Voltaje de Salida = 0.6*voltaje De entrada RMS (b)

30 4.1.2 USO DE LOS DIODOS EN FUENTES DE PODER (Cont…)

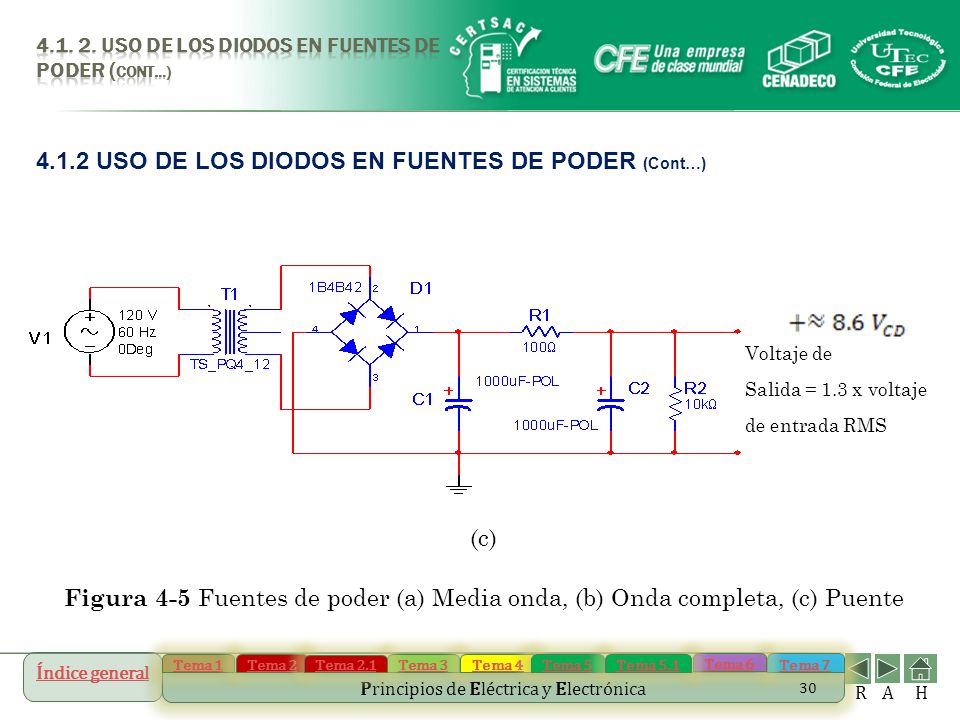

Voltaje de Salida = 1.3 x voltaje de entrada RMS (c) Figura 4-5 Fuentes de poder (a) Media onda, (b) Onda completa, (c) Puente

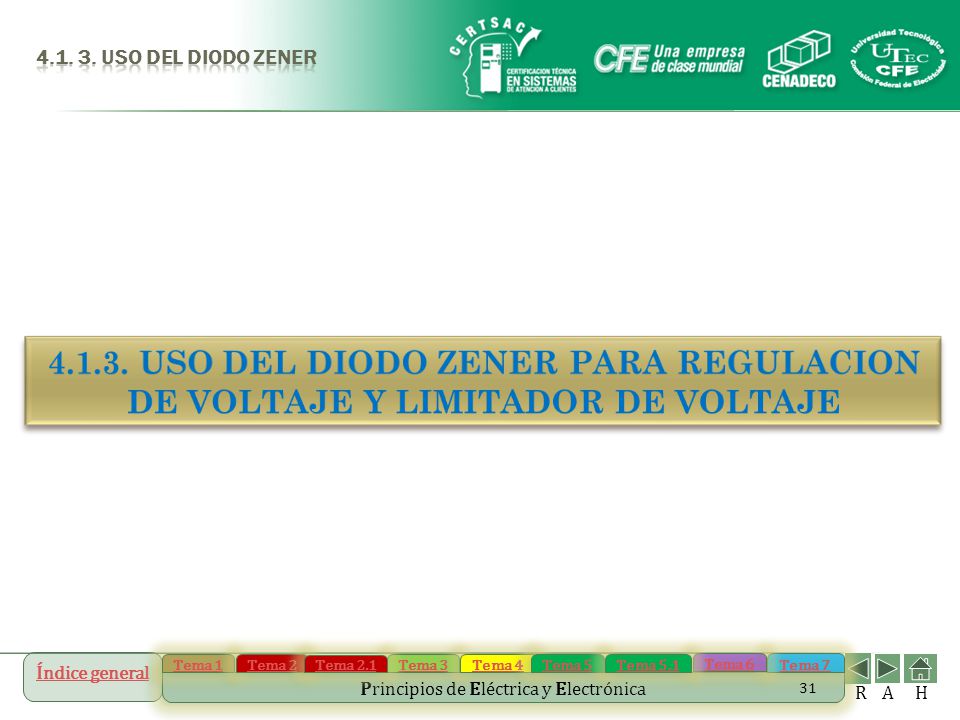

31 uso del diodo zener USO DEL DIODO ZENER PARA REGULACION DE VOLTAJE Y LIMITADOR DE VOLTAJE

32 uso del diodo zener USO DEL DIODO ZENER PARA REGULACION DE VOLTAJE Y LIMITADOR DE VOLTAJE. El diodo zener es un diodo dopado especialmente usado principalmente como un dispositivo de voltaje de referencia (regulador). Algunas veces es llamado un diodo de referencia, y el símbolo esquemático usado para identificación es como el que se muestra en la Figura 4-6. (a)

33 (a) Símbolo esquemático, (b) Curva característica

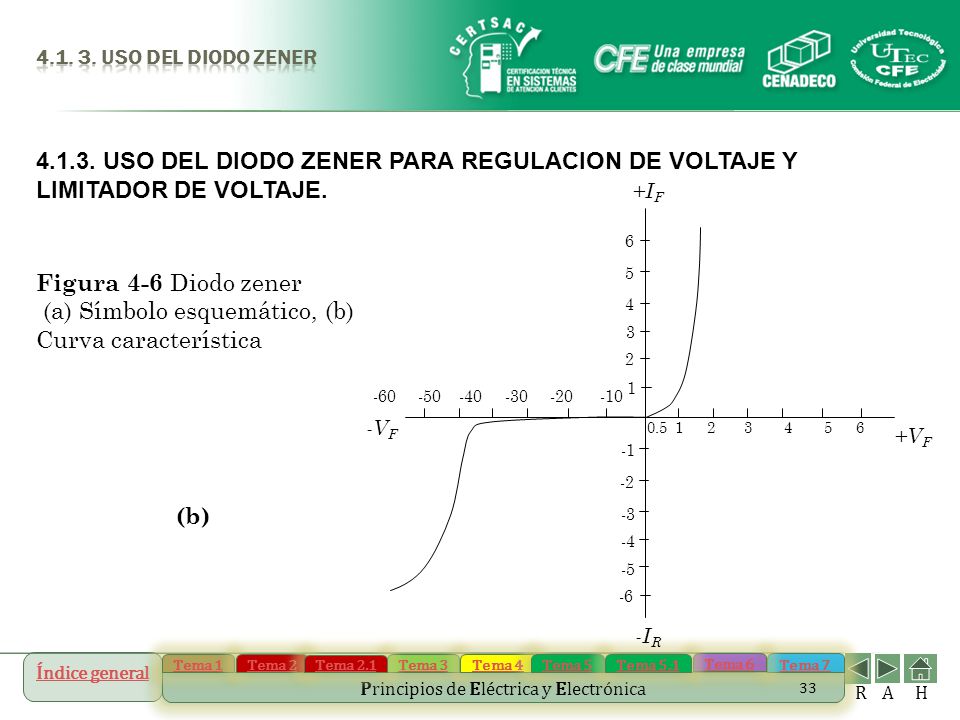

uso del diodo zener USO DEL DIODO ZENER PARA REGULACION DE VOLTAJE Y LIMITADOR DE VOLTAJE. 1 2 3 4 5 6 +IF +VF -VF -IR -1 -2 -3 -4 -5 -6 Figura 4-6 Diodo zener (a) Símbolo esquemático, (b) Curva característica (b)

34 uso del diodo zener USO DEL DIODO ZENER PARA REGULACION DE VOLTAJE Y LIMITADOR DE VOLTAJE. El diodo zener actúa parecido a un diodo normal en condiciones de polarización directa e inversa, como se muestra en la Figura 4-6b. Sin embargo, cuando el punto zener es alcanzado, no podría ser destruido por la avalancha de corriente y tratará de mantener el voltaje zener a través su ánodo y cátodo. Mediante este proceso, el diodo zener mantendrá razonablemente el voltaje zener a través de él, mientras que al mismo tiempo permite variar la corriente que pasa a través de él. Por ejemplo, el diodo zener de 6.2 V mostrado en la Figura 4-7a tiene una corriente de 38 mA sin carga a través de él. La resistencia limitadora de corriente R1 protege al diodo zener y se puede encontrar su valor haciendo uso de la ley de Ohm. Por lo tanto

35 uso del diodo zener USO DEL DIODO ZENER PARA REGULACION DE VOLTAJE Y LIMITADOR DE VOLTAJE. (a)

36 uso del diodo zener USO DEL DIODO ZENER PARA REGULACION DE VOLTAJE Y LIMITADOR DE VOLTAJE. Figura 4-7 Regulación de voltaje con zener (a) Sin carga, (b) Con carga. (b)

37 uso del diodo zener USO DEL DIODO ZENER PARA REGULACION DE VOLTAJE Y LIMITADOR DE VOLTAJE. Una carga de 500 Ω se coloca a través del diodo de 6.2 V mostrado en la Figura 4-7b por donde circularán 12 mA. La corriente del diodo zener caerá a cerca de 26 mA, pero la misma cantidad de corriente total estará fluyendo a través de R1, manteniendo su caída a 1.8 V mientras que el voltaje de salida a través del diodo zener permanece en cerca de 6.2 V. El diodo zener solo, no es el mejor regulador de voltaje, y cuando la carga se incrementa, hay un ligero descenso en el voltaje regulado. Un diodo zener se considera muy bueno si puede regular ± 3% de su valor asignado.

38 uso del diodo zener USO DEL DIODO ZENER PARA REGULACION DE VOLTAJE Y LIMITADOR DE VOLTAJE. Hay dos condiciones en las que el diodo zener no operará adecuadamente – cuando hay muy poca corriente o cuando la corriente es mucha. Si la corriente de carga se incrementa a un punto donde la corriente suministrada a la resistencia limitadora es muy poca por el diodo zener, el voltaje de salida se convertirá en la caída de voltaje de la carga. El diodo zener es tan útil como si estuviera fuera del circuito completamente. También mucha corriente a través del zener por supuesto que lo destruirá. La máxima corriente permisible para un diodo en particular se puede determinar a partir de su voltaje zener y de la capacidad de alimentación por la fórmula: Ejemplo

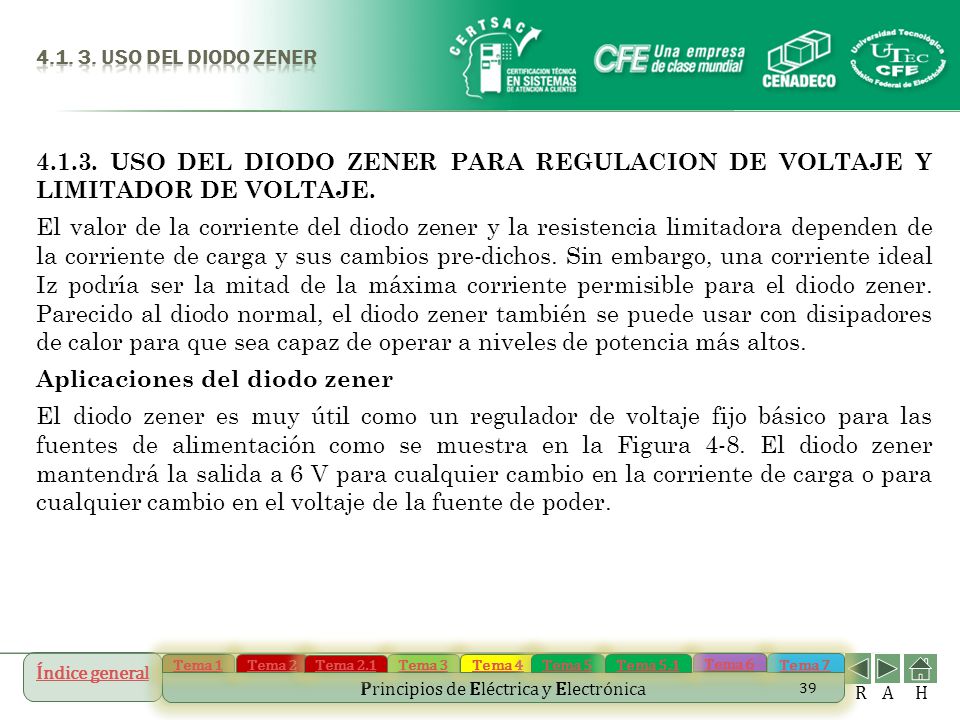

39 Aplicaciones del diodo zener
uso del diodo zener USO DEL DIODO ZENER PARA REGULACION DE VOLTAJE Y LIMITADOR DE VOLTAJE. El valor de la corriente del diodo zener y la resistencia limitadora dependen de la corriente de carga y sus cambios pre-dichos. Sin embargo, una corriente ideal Iz podría ser la mitad de la máxima corriente permisible para el diodo zener. Parecido al diodo normal, el diodo zener también se puede usar con disipadores de calor para que sea capaz de operar a niveles de potencia más altos. Aplicaciones del diodo zener El diodo zener es muy útil como un regulador de voltaje fijo básico para las fuentes de alimentación como se muestra en la Figura 4-8. El diodo zener mantendrá la salida a 6 V para cualquier cambio en la corriente de carga o para cualquier cambio en el voltaje de la fuente de poder.

40 uso del diodo zener USO DEL DIODO ZENER PARA REGULACION DE VOLTAJE Y LIMITADOR DE VOLTAJE. Los diodos zener se pueden usar como dispositivos limitadores de voltaje para fijar niveles o proteger otros componentes como se muestra en la Figura 4-9. Cuando la señal de entrada al transistor excede el Vz, el diodo zener conducirá y permitirá que pase corriente en exceso brincándose la unión base emisor y protegiendo al transistor. A diferencia de lo anterior, el voltaje de colector solamente será capaz de aumentar al valor del voltaje zener (Vz) del diodo zener en el circuito de salida. Si una señal de entrada mayor de 12 Vpp es aplicada al circuito en la Figura 4-9b, el pico será recortado. Cuando la alternancia positiva está en el lado de la resistencia de 100 W del circuito, Z1 actuará como un diodo normal y conduce. El diodo zener Z2 conducirá solamente si la alternancia positiva excede de 6 V. El efecto inverso ocurre con Z2 conduciendo normalmente y Z1 conduciendo si la alternancia negativa excede de 6 V. La salida resultante es una onda cuadrada mostrada a través de la resistencia de 1 kW. Si los diodos zener tienen un diferente Vz, los picos positivo y negativo de la onda cuadrada serán diferentes.

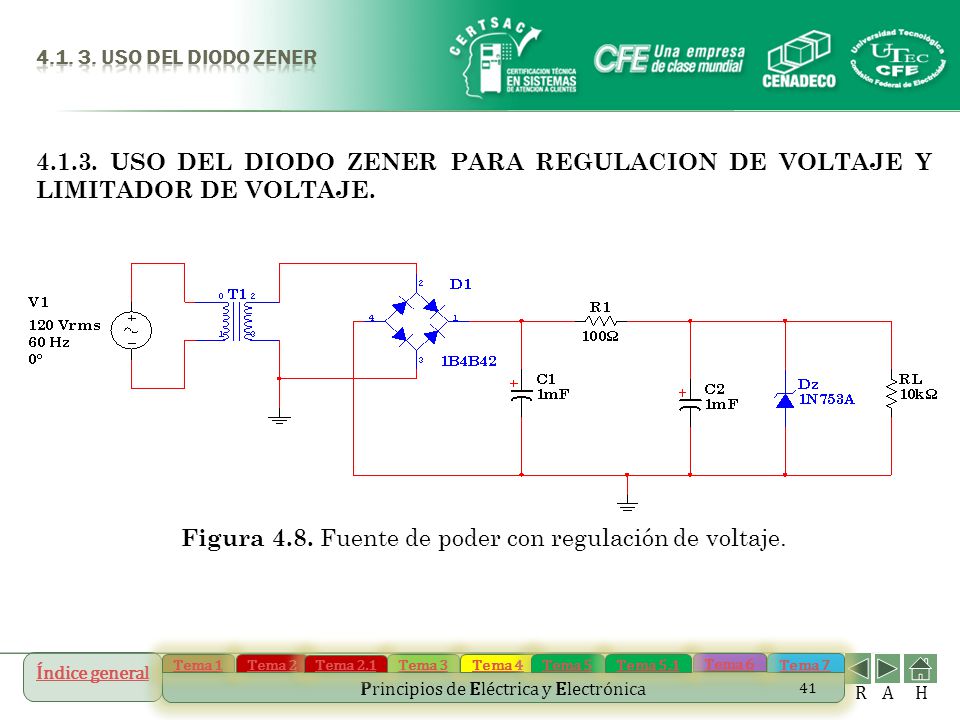

41 Figura 4.8. Fuente de poder con regulación de voltaje.
uso del diodo zener USO DEL DIODO ZENER PARA REGULACION DE VOLTAJE Y LIMITADOR DE VOLTAJE. Figura 4.8. Fuente de poder con regulación de voltaje.

42 uso del diodo zener USO DEL DIODO ZENER PARA REGULACION DE VOLTAJE Y LIMITADOR DE VOLTAJE. (a)

43 uso del diodo zener USO DEL DIODO ZENER PARA REGULACION DE VOLTAJE Y LIMITADOR DE VOLTAJE. VZ1 18 Vpp 6V + 6V VZ2 6V Entrada Salida (b) Figura 4-9. Limitador y recortador de voltaje (a) Limitador de voltaje – protección, (b) Recortador de voltaje

44 COMO PROBAR LOS DIODOS COMO PROBAR LOS DIODOS

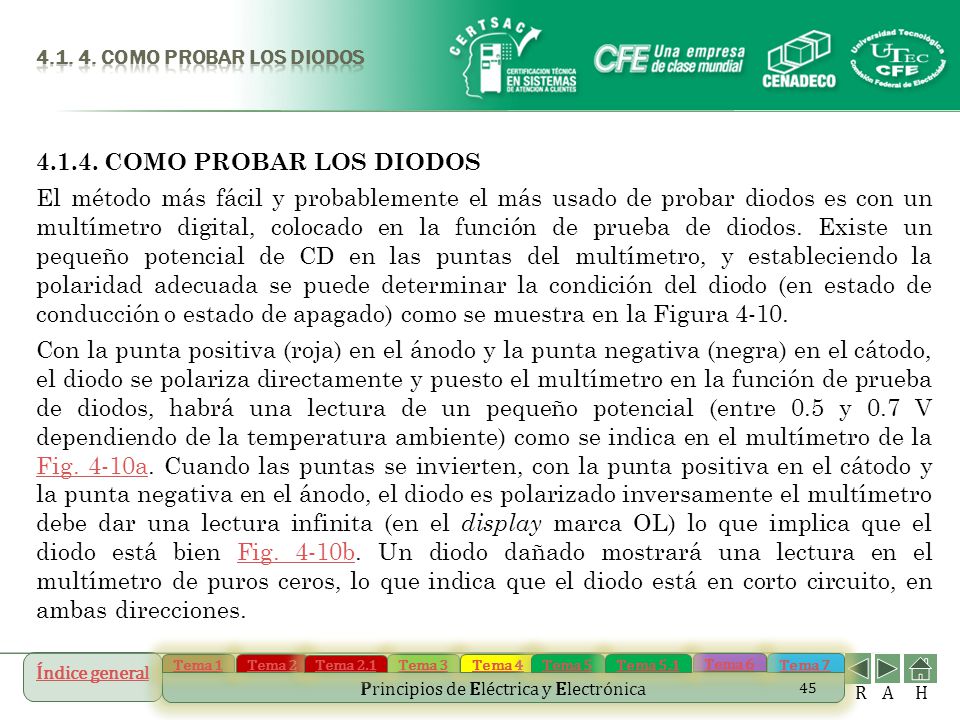

45 COMO PROBAR LOS DIODOS COMO PROBAR LOS DIODOS El método más fácil y probablemente el más usado de probar diodos es con un multímetro digital, colocado en la función de prueba de diodos. Existe un pequeño potencial de CD en las puntas del multímetro, y estableciendo la polaridad adecuada se puede determinar la condición del diodo (en estado de conducción o estado de apagado) como se muestra en la Figura 4-10. Con la punta positiva (roja) en el ánodo y la punta negativa (negra) en el cátodo, el diodo se polariza directamente y puesto el multímetro en la función de prueba de diodos, habrá una lectura de un pequeño potencial (entre 0.5 y 0.7 V dependiendo de la temperatura ambiente) como se indica en el multímetro de la Fig. 4-10a. Cuando las puntas se invierten, con la punta positiva en el cátodo y la punta negativa en el ánodo, el diodo es polarizado inversamente el multímetro debe dar una lectura infinita (en el display marca OL) lo que implica que el diodo está bien Fig. 4-10b. Un diodo dañado mostrará una lectura en el multímetro de puros ceros, lo que indica que el diodo está en corto circuito, en ambas direcciones.

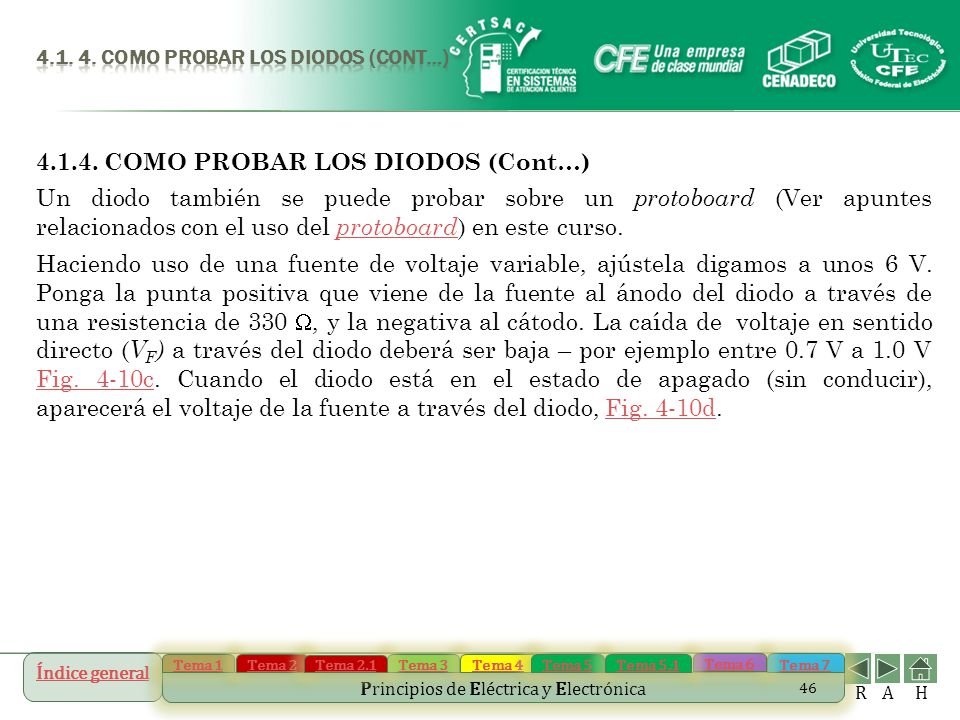

46 4.1.4. COMO PROBAR LOS DIODOS (Cont…)
Un diodo también se puede probar sobre un protoboard (Ver apuntes relacionados con el uso del protoboard) en este curso. Haciendo uso de una fuente de voltaje variable, ajústela digamos a unos 6 V. Ponga la punta positiva que viene de la fuente al ánodo del diodo a través de una resistencia de 330 W, y la negativa al cátodo. La caída de voltaje en sentido directo (VF) a través del diodo deberá ser baja – por ejemplo entre 0.7 V a 1.0 V Fig. 4-10c. Cuando el diodo está en el estado de apagado (sin conducir), aparecerá el voltaje de la fuente a través del diodo, Fig. 4-10d.

47 4.1.4. COMO PROBAR LOS DIODOS (Cont…)

48 4.1.4. COMO PROBAR LOS DIODOS (Cont…)

49 4.1.4. COMO PROBAR LOS DIODOS (Cont…)

50 4.1.4. COMO PROBAR LOS DIODOS (Cont…)

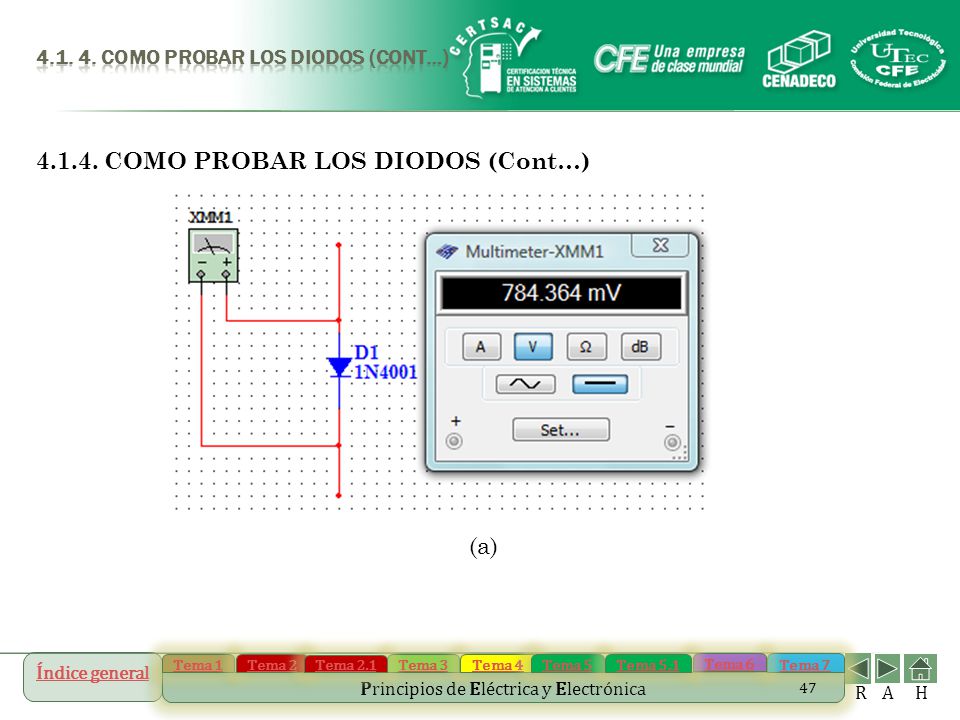

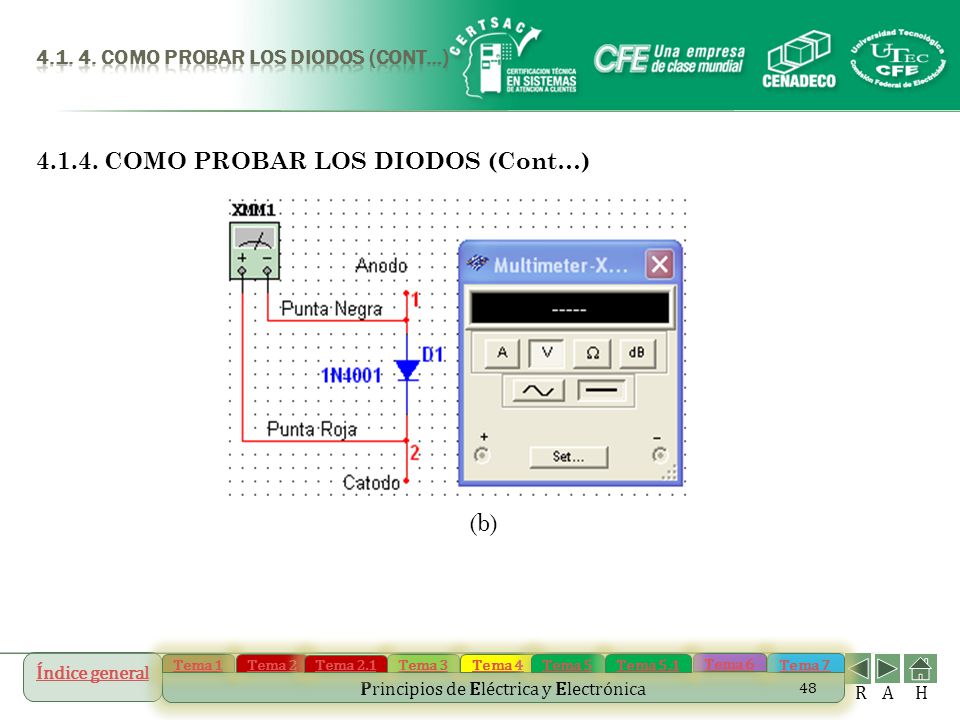

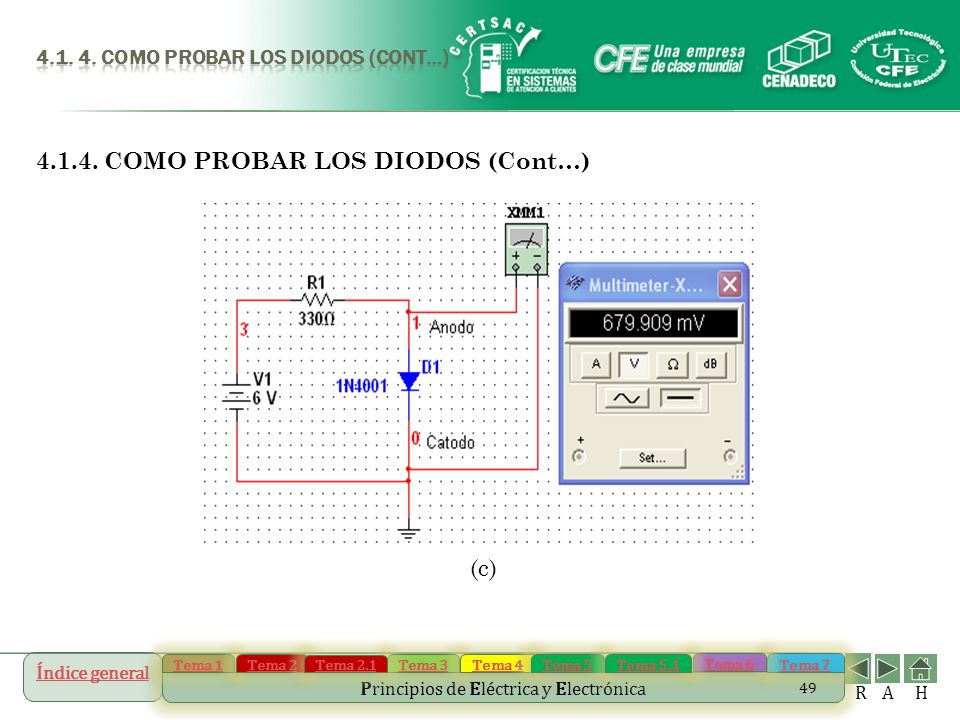

Figura Prueba de un diodo con un multímetro digital. (a) Polarizado directamente – da una lectura entre 0.5 y 0.7 V, (b) Polarizado inversamente – da una lectura infinita (OL), (c) Prueba del diodo con una fuente de voltaje, en sentido directo, (d) y en sentido inverso.

51 4.1.4. COMO PROBAR LOS DIODOS (Cont…)

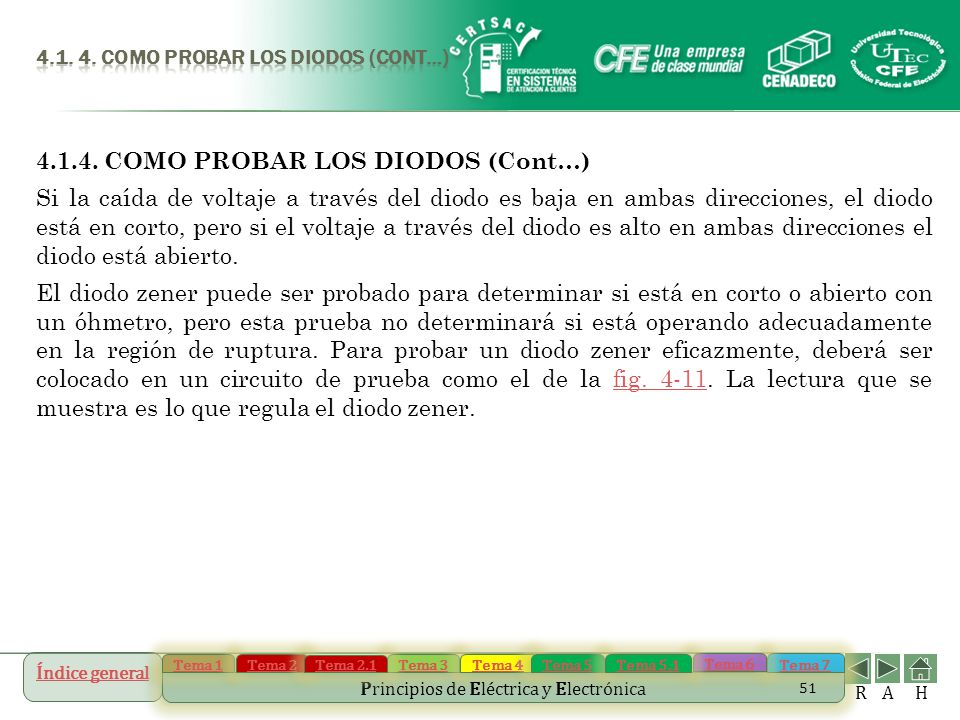

Si la caída de voltaje a través del diodo es baja en ambas direcciones, el diodo está en corto, pero si el voltaje a través del diodo es alto en ambas direcciones el diodo está abierto. El diodo zener puede ser probado para determinar si está en corto o abierto con un óhmetro, pero esta prueba no determinará si está operando adecuadamente en la región de ruptura. Para probar un diodo zener eficazmente, deberá ser colocado en un circuito de prueba como el de la fig La lectura que se muestra es lo que regula el diodo zener.

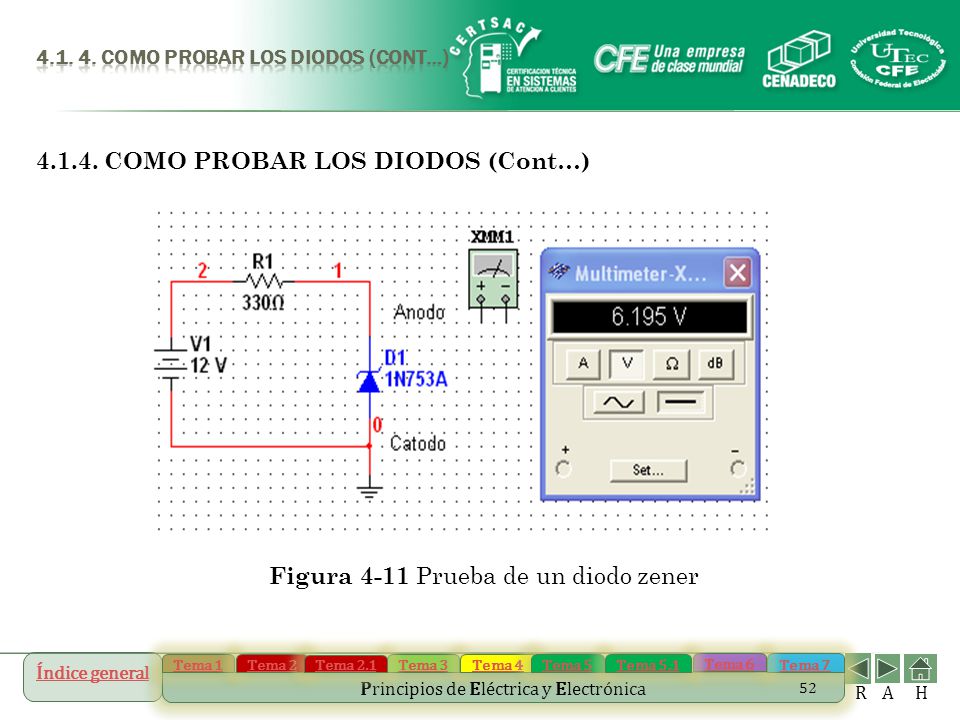

52 Figura 4-11 Prueba de un diodo zener
COMO PROBAR LOS DIODOS (CONT…) COMO PROBAR LOS DIODOS (Cont…) Figura 4-11 Prueba de un diodo zener

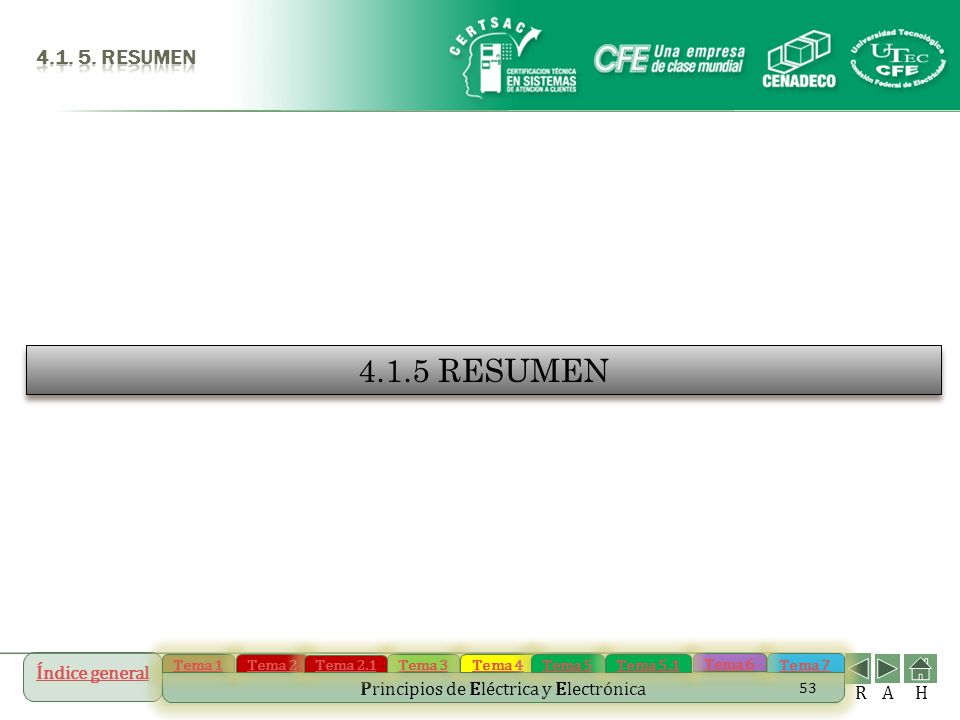

53 RESUMEN 4.1.5 RESUMEN

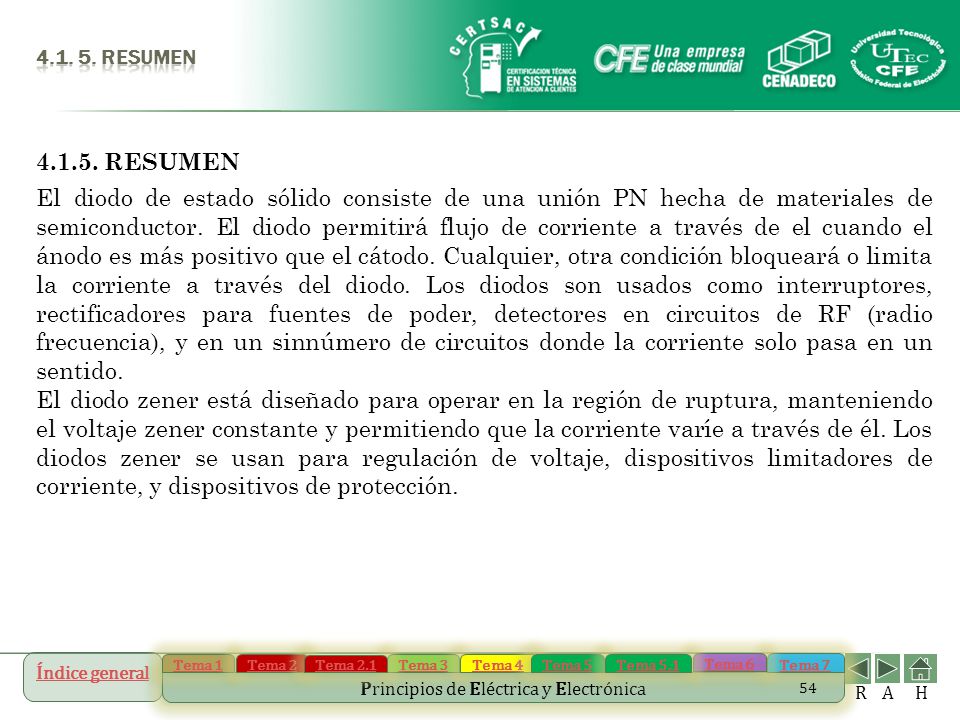

54 resumen RESUMEN El diodo de estado sólido consiste de una unión PN hecha de materiales de semiconductor. El diodo permitirá flujo de corriente a través de el cuando el ánodo es más positivo que el cátodo. Cualquier, otra condición bloqueará o limita la corriente a través del diodo. Los diodos son usados como interruptores, rectificadores para fuentes de poder, detectores en circuitos de RF (radio frecuencia), y en un sinnúmero de circuitos donde la corriente solo pasa en un sentido. El diodo zener está diseñado para operar en la región de ruptura, manteniendo el voltaje zener constante y permitiendo que la corriente varíe a través de él. Los diodos zener se usan para regulación de voltaje, dispositivos limitadores de corriente, y dispositivos de protección.

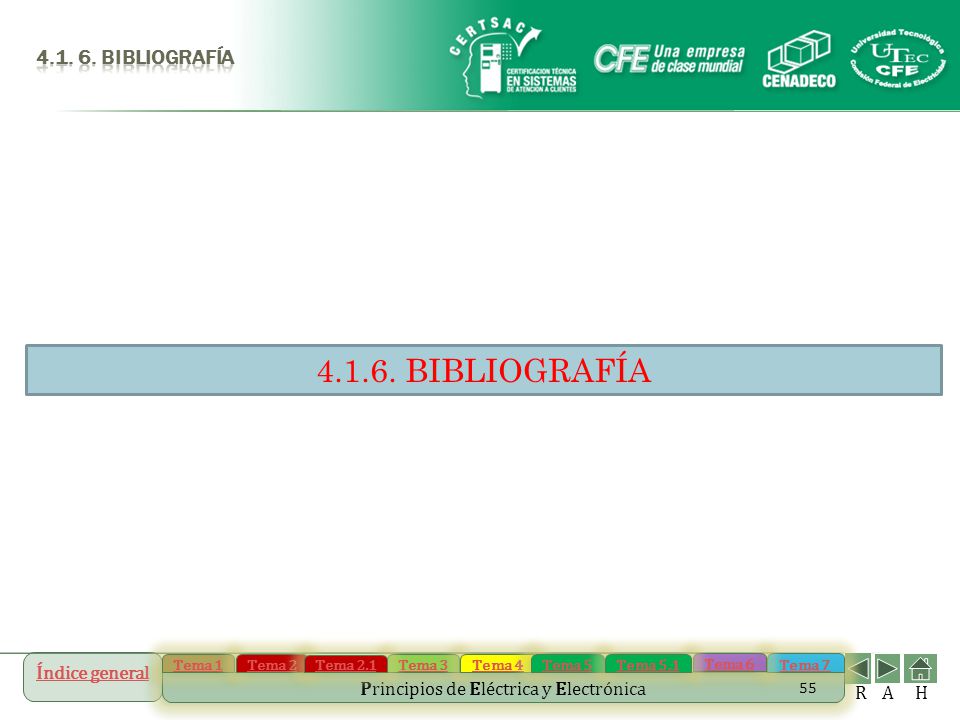

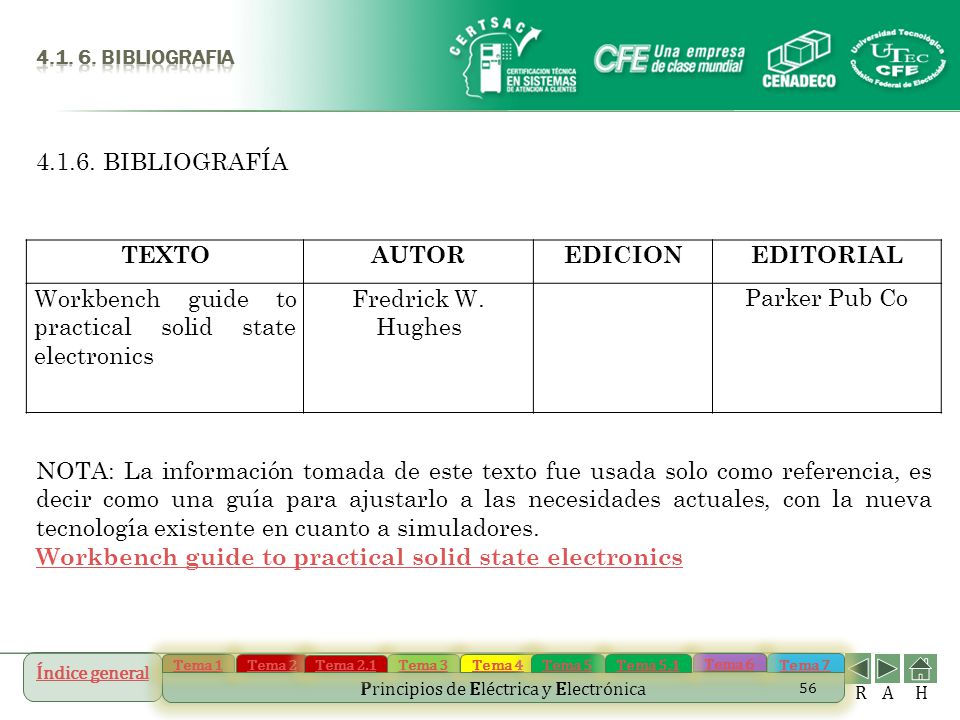

55 BIBLIOGRAFÍA BIBLIOGRAFÍA

56 TEXTO AUTOR EDICION EDITORIAL
BIBLIOGRAFIA BIBLIOGRAFÍA TEXTO AUTOR EDICION EDITORIAL Workbench guide to practical solid state electronics Fredrick W. Hughes Parker Pub Co NOTA: La información tomada de este texto fue usada solo como referencia, es decir como una guía para ajustarlo a las necesidades actuales, con la nueva tecnología existente en cuanto a simuladores. Workbench guide to practical solid state electronics

57 A manera de regla, los diodos no se conectan directamente a través de las fuentes de de voltaje, sino que se tienen que conectar dispositivos limitadores de corriente como las resistencias en serie con el diodo. Para evitar la destrucción de un diodo, la máxima corriente permisible (IZmax para los diodos zener) nunca deberá de excederse dado que es una función de la máxima potencia de disipación del dispositivo.
