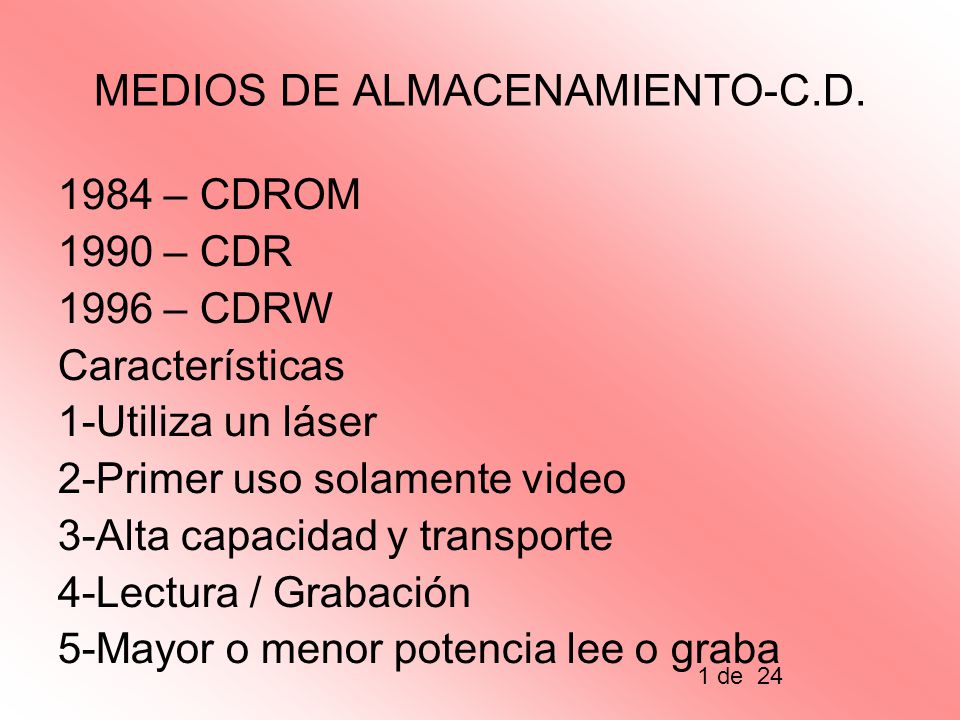

1 MEDIOS DE ALMACENAMIENTO-C.D.
1984 – CDROM 1990 – CDR 1996 – CDRW Características 1-Utiliza un láser 2-Primer uso solamente video 3-Alta capacidad y transporte 4-Lectura / Grabación 5-Mayor o menor potencia lee o graba

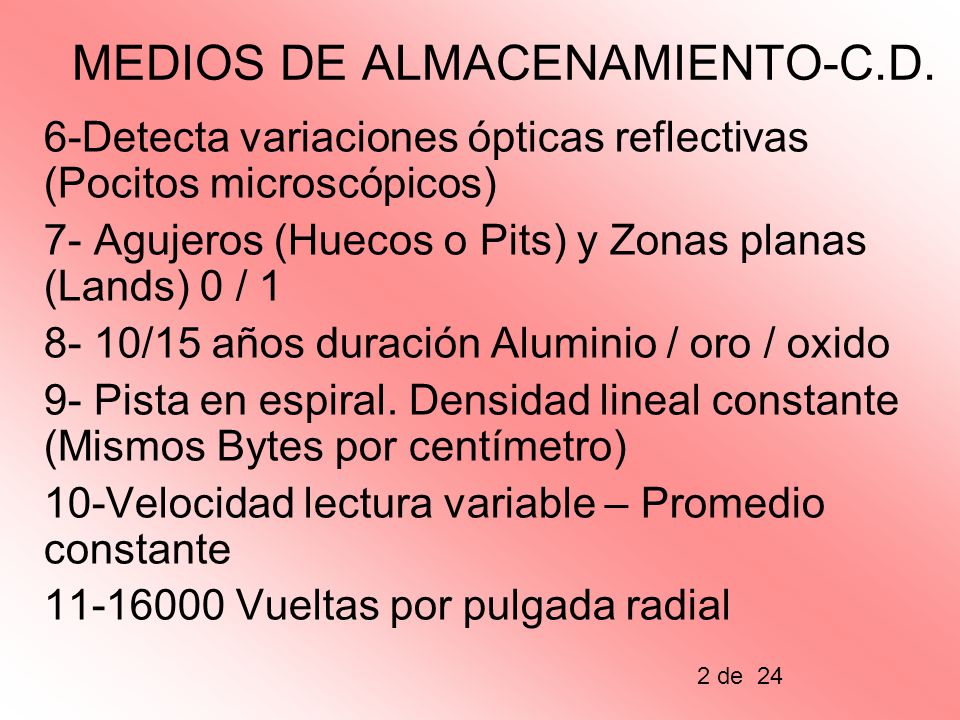

2 MEDIOS DE ALMACENAMIENTO-C.D.
6-Detecta variaciones ópticas reflectivas (Pocitos microscópicos) 7- Agujeros (Huecos o Pits) y Zonas planas (Lands) 0 / 1 8- 10/15 años duración Aluminio / oro / oxido 9- Pista en espiral. Densidad lineal constante (Mismos Bytes por centímetro) 10-Velocidad lectura variable – Promedio constante Vueltas por pulgada radial

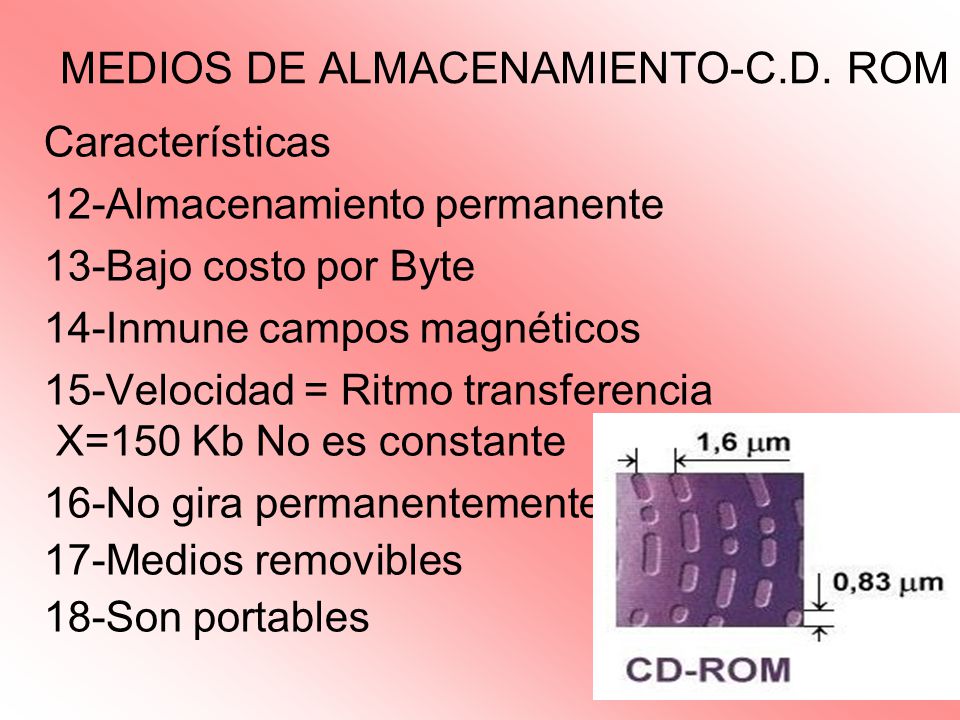

3 MEDIOS DE ALMACENAMIENTO-C.D. ROM
Características 12-Almacenamiento permanente 13-Bajo costo por Byte 14-Inmune campos magnéticos 15-Velocidad = Ritmo transferencia X=150 Kb No es constante 16-No gira permanentemente 17-Medios removibles 18-Son portables

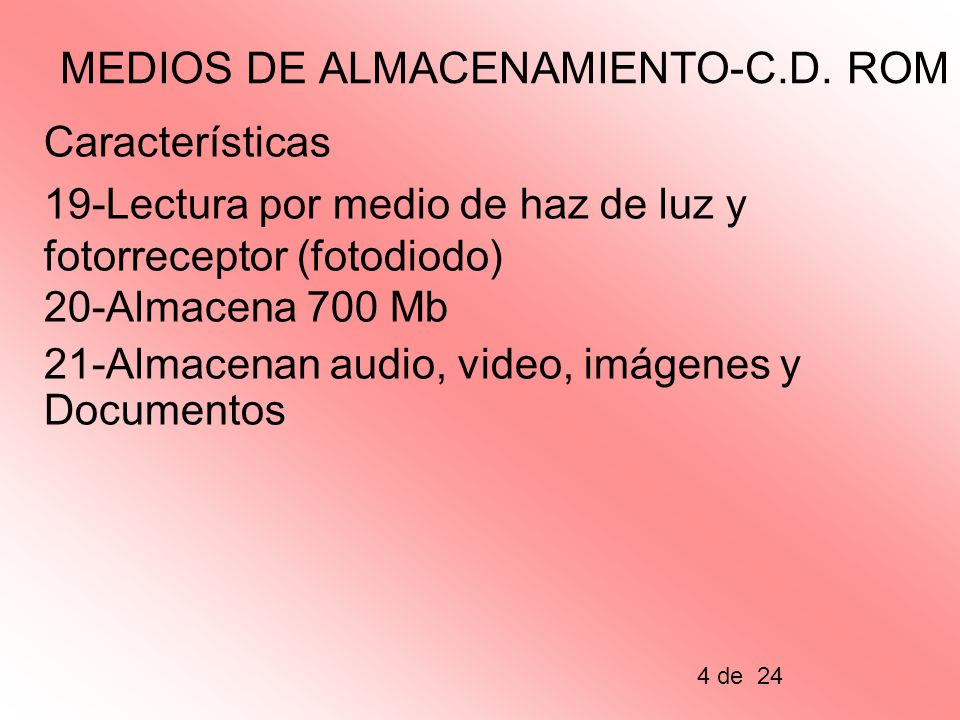

4 MEDIOS DE ALMACENAMIENTO-C.D. ROM
Características 19-Lectura por medio de haz de luz y fotorreceptor (fotodiodo) 20-Almacena 700 Mb 21-Almacenan audio, video, imágenes y Documentos

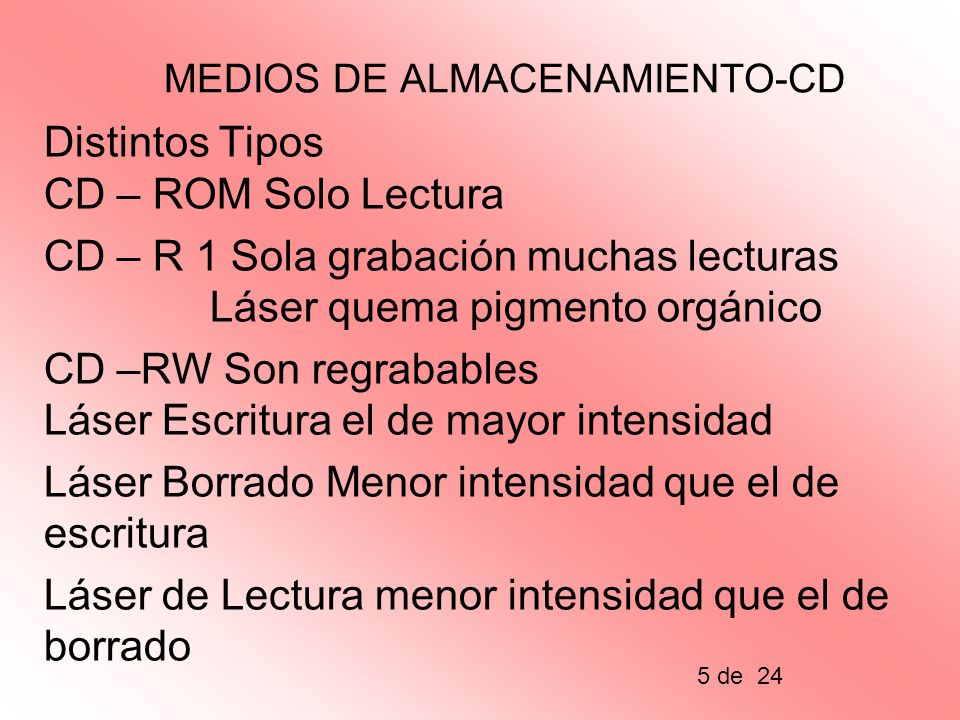

5 MEDIOS DE ALMACENAMIENTO-CD
Distintos Tipos CD – ROM Solo Lectura CD – R 1 Sola grabación muchas lecturas Láser quema pigmento orgánico CD –RW Son regrabables Láser Escritura el de mayor intensidad Láser Borrado Menor intensidad que el de escritura Láser de Lectura menor intensidad que el de borrado

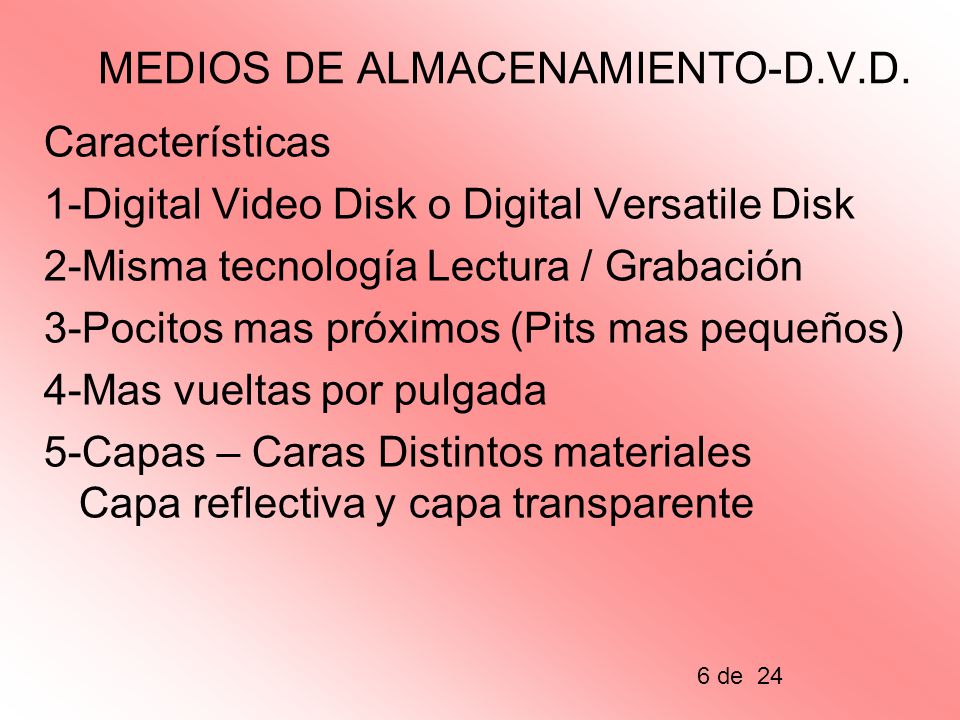

6 MEDIOS DE ALMACENAMIENTO-D.V.D.
Características 1-Digital Video Disk o Digital Versatile Disk 2-Misma tecnología Lectura / Grabación 3-Pocitos mas próximos (Pits mas pequeños) 4-Mas vueltas por pulgada 5-Capas – Caras Distintos materiales Capa reflectiva y capa transparente

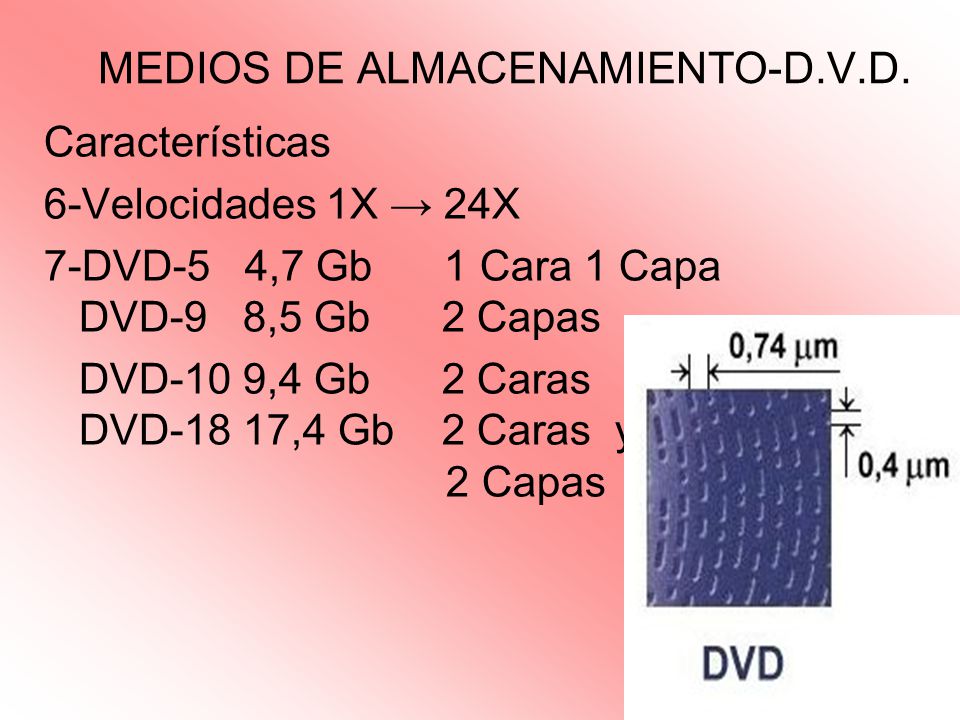

7 MEDIOS DE ALMACENAMIENTO-D.V.D.
Características 6-Velocidades 1X → 24X 7-DVD-5 4,7 Gb Cara 1 Capa DVD-9 8,5 Gb Capas DVD-10 9,4 Gb Caras DVD-18 17,4 Gb 2 Caras y Capas

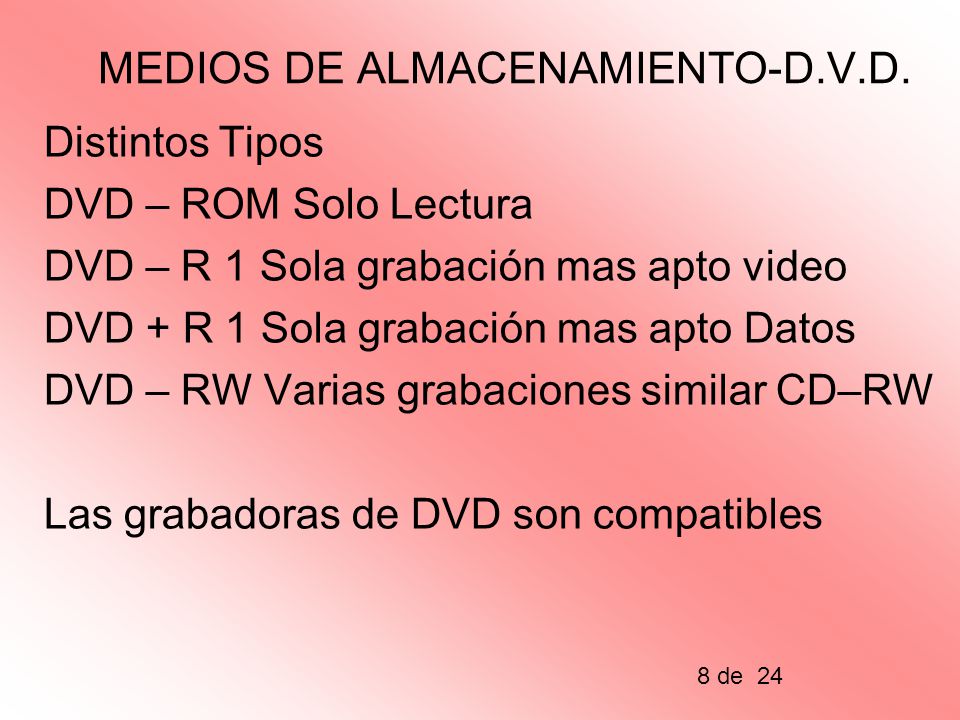

8 MEDIOS DE ALMACENAMIENTO-D.V.D.
Distintos Tipos DVD – ROM Solo Lectura DVD – R 1 Sola grabación mas apto video DVD + R 1 Sola grabación mas apto Datos DVD – RW Varias grabaciones similar CD–RW Las grabadoras de DVD son compatibles

9 BLU RAY DISK o BLU RAY o BD
Disco óptico tamaño CD o DVD Sucesores DVD -Blu Ray Tarjeta Memoria HVD (Disco Holográfico Versátil) HD-DVD (Discontinuado ) DVD X480 (NTSC) X 576 (PAL) BLU RAY 1920 X 1080 9

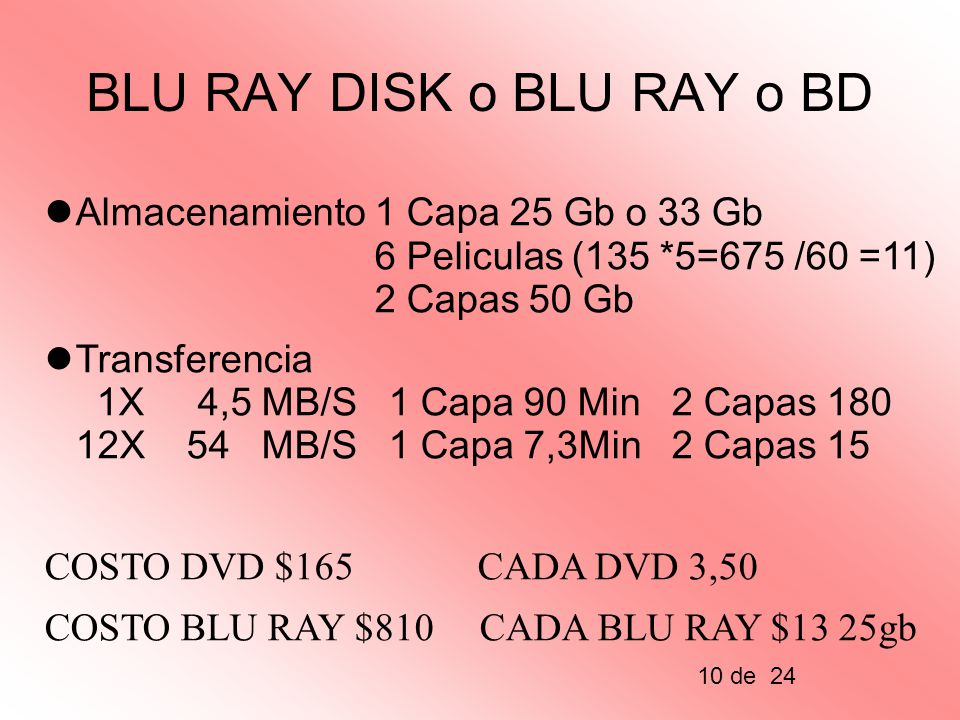

10 BLU RAY DISK o BLU RAY o BD
Almacenamiento 1 Capa 25 Gb o 33 Gb Peliculas (135 *5=675 /60 =11) Capas 50 Gb Transferencia X 4,5 MB/S 1 Capa 90 Min 2 Capas X MB/S 1 Capa 7,3Min 2 Capas 15 COSTO DVD $ CADA DVD 3,50 COSTO BLU RAY $ CADA BLU RAY $13 25gb 10

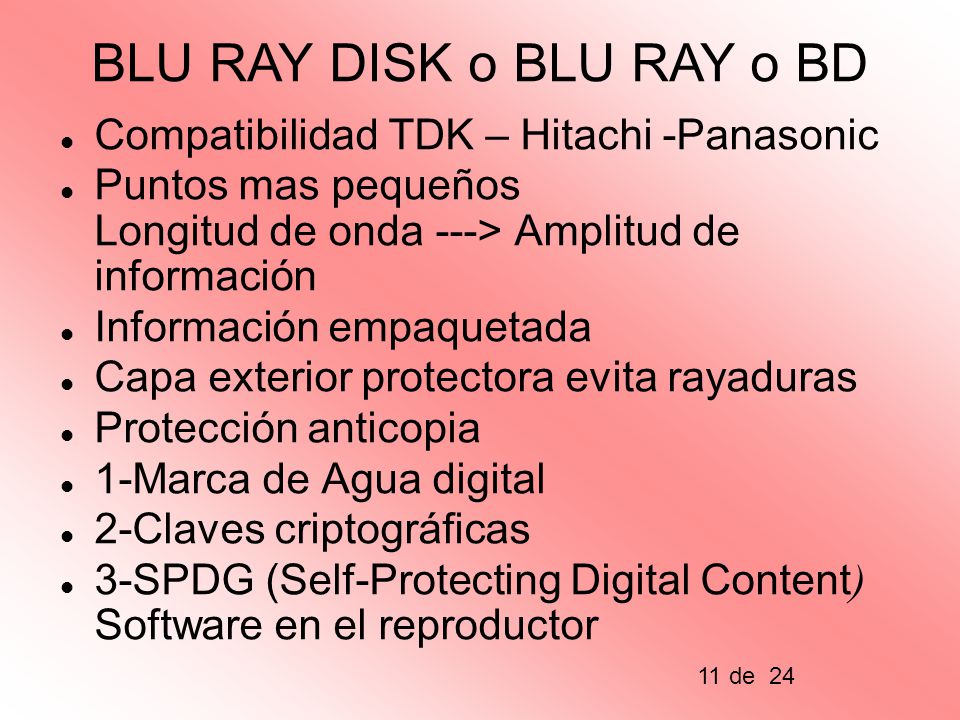

11 BLU RAY DISK o BLU RAY o BD
Compatibilidad TDK – Hitachi -Panasonic Puntos mas pequeños Longitud de onda ---> Amplitud de información Información empaquetada Capa exterior protectora evita rayaduras Protección anticopia 1-Marca de Agua digital 2-Claves criptográficas 3-SPDG (Self-Protecting Digital Content) Software en el reproductor 11

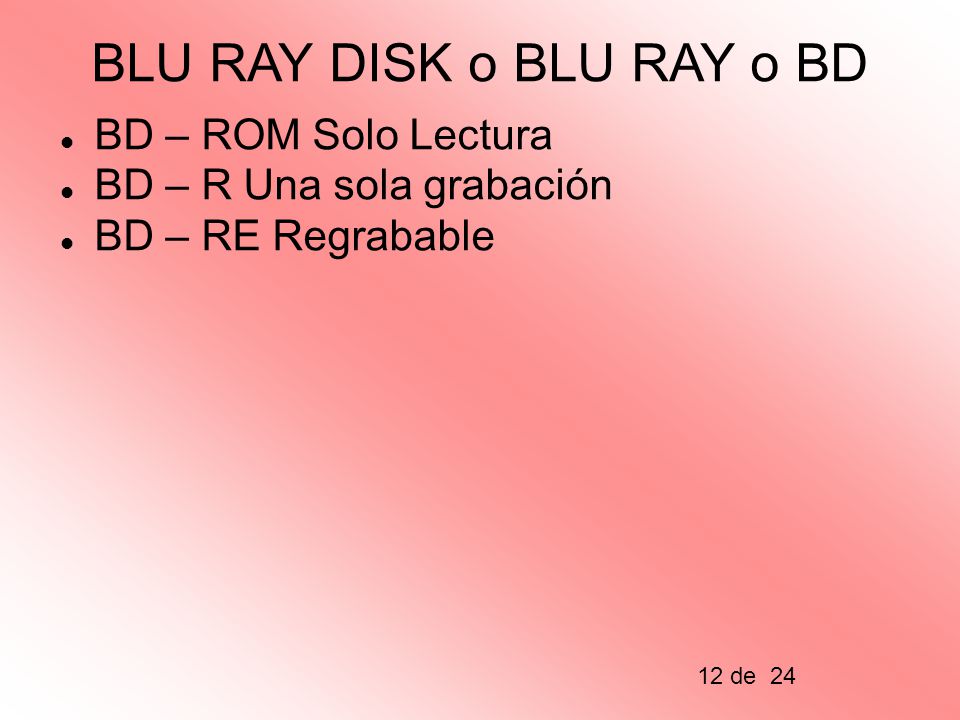

12 BLU RAY DISK o BLU RAY o BD
BD – ROM Solo Lectura BD – R Una sola grabación BD – RE Regrabable 12

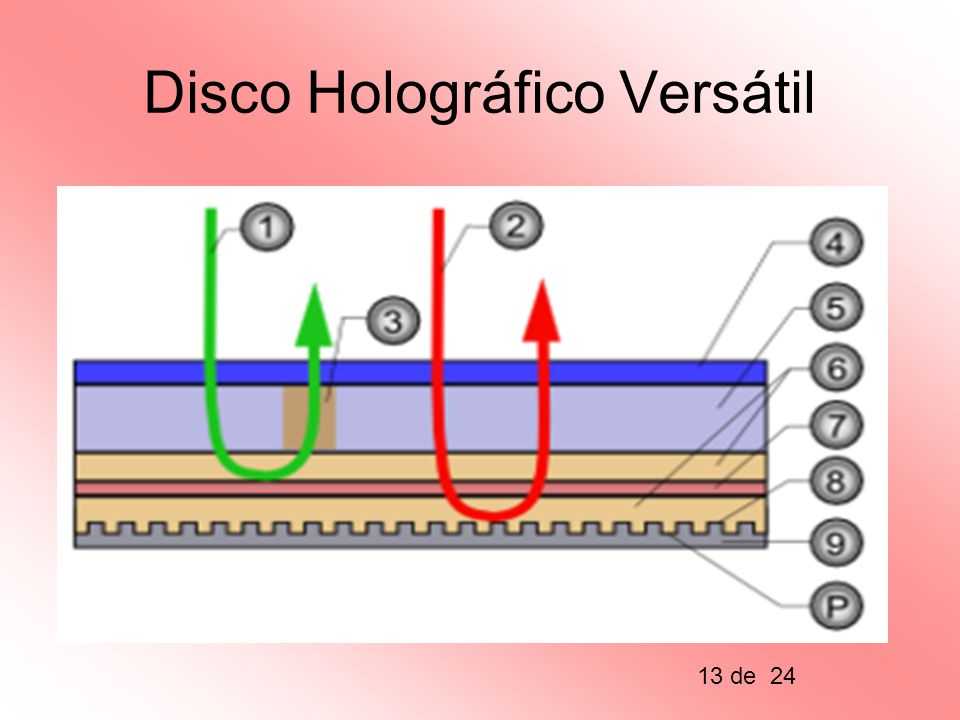

13 Disco Holográfico Versátil
13

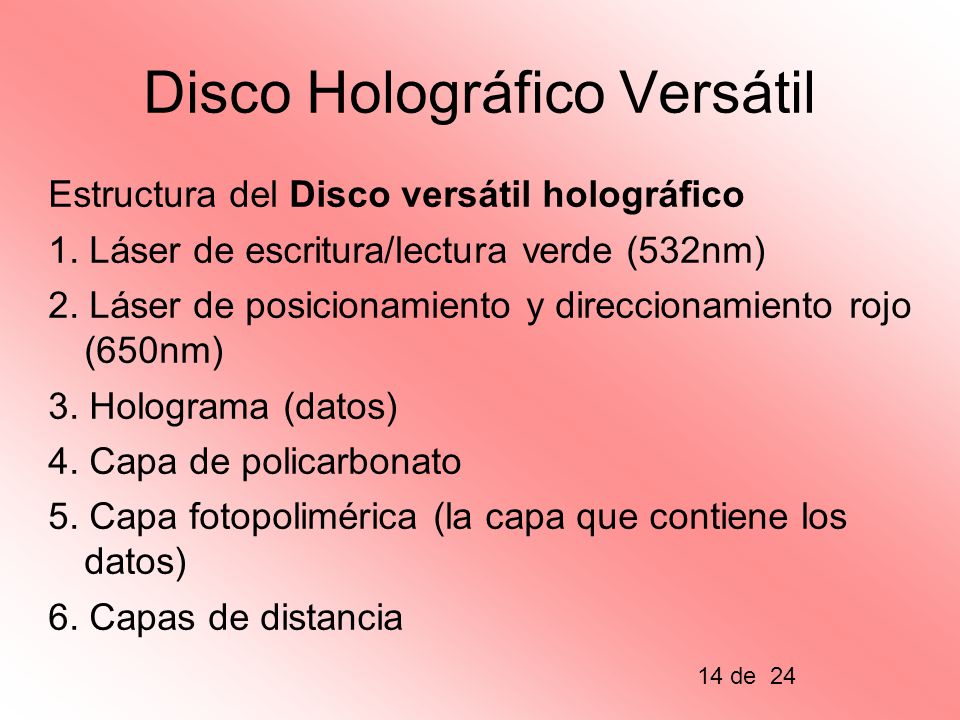

14 Disco Holográfico Versátil
Estructura del Disco versátil holográfico 1. Láser de escritura/lectura verde (532nm) 2. Láser de posicionamiento y direccionamiento rojo (650nm) 3. Holograma (datos) 4. Capa de policarbonato 5. Capa fotopolimérica (la capa que contiene los datos) 6. Capas de distancia 14

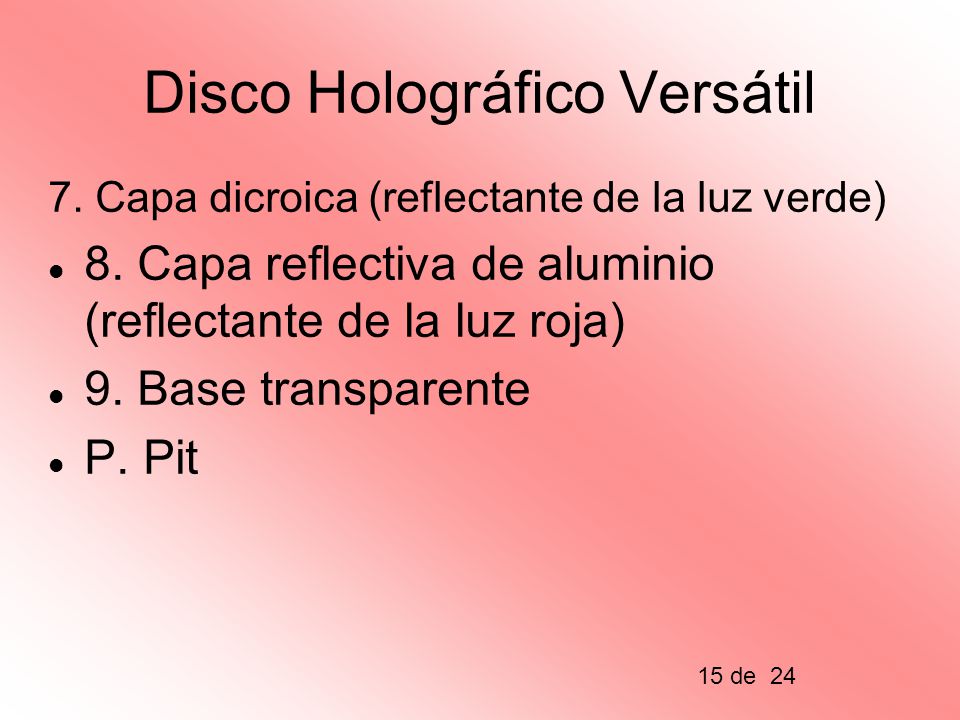

15 Disco Holográfico Versátil
7. Capa dicroica (reflectante de la luz verde) 8. Capa reflectiva de aluminio (reflectante de la luz roja) 9. Base transparente P. Pit 15

16 Disco Holográfico Versátil
1-Fase de Investigación 2-Aumenta capacidad de almacenamiento. 3-Graba por holografía colinear 4-2 Láseres 1-Rojo 2-Verde/Azul 5-Almacena 3,9 Tb (80 Blu Ray DVD) 16

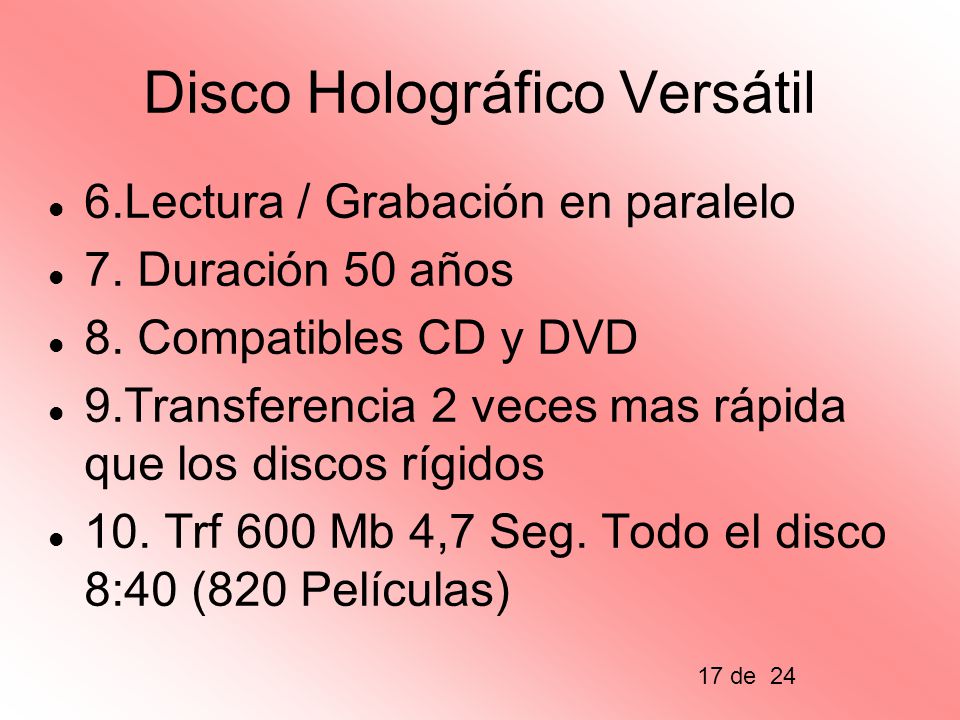

17 Disco Holográfico Versátil
6.Lectura / Grabación en paralelo 7. Duración 50 años 8. Compatibles CD y DVD 9.Transferencia 2 veces mas rápida que los discos rígidos 10. Trf 600 Mb 4,7 Seg. Todo el disco 8:40 (820 Películas) 17

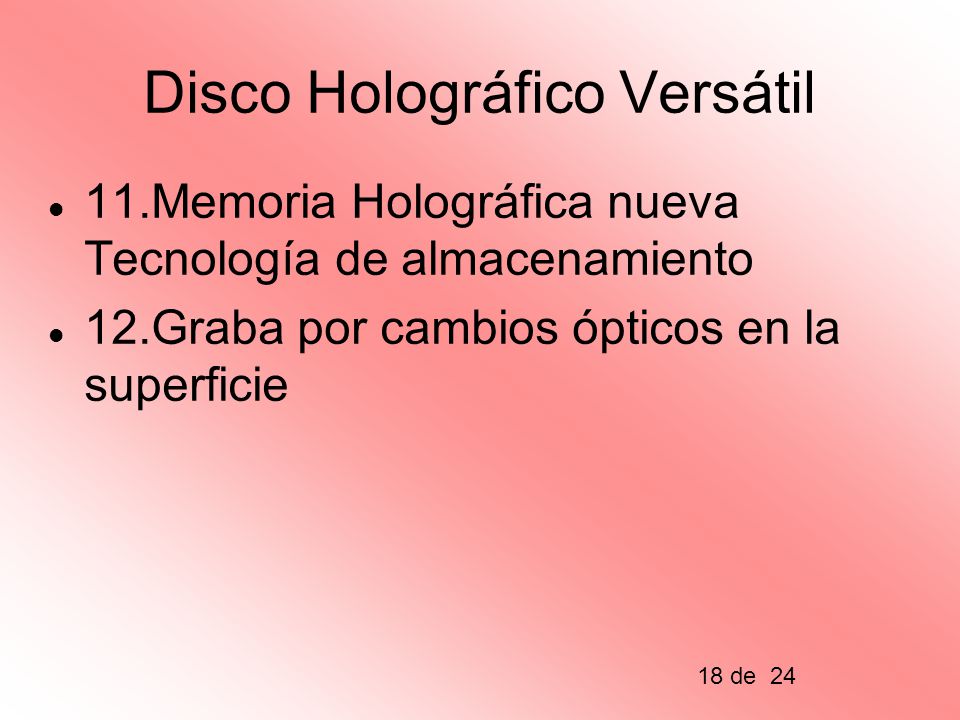

18 Disco Holográfico Versátil
11.Memoria Holográfica nueva Tecnología de almacenamiento 12.Graba por cambios ópticos en la superficie 18

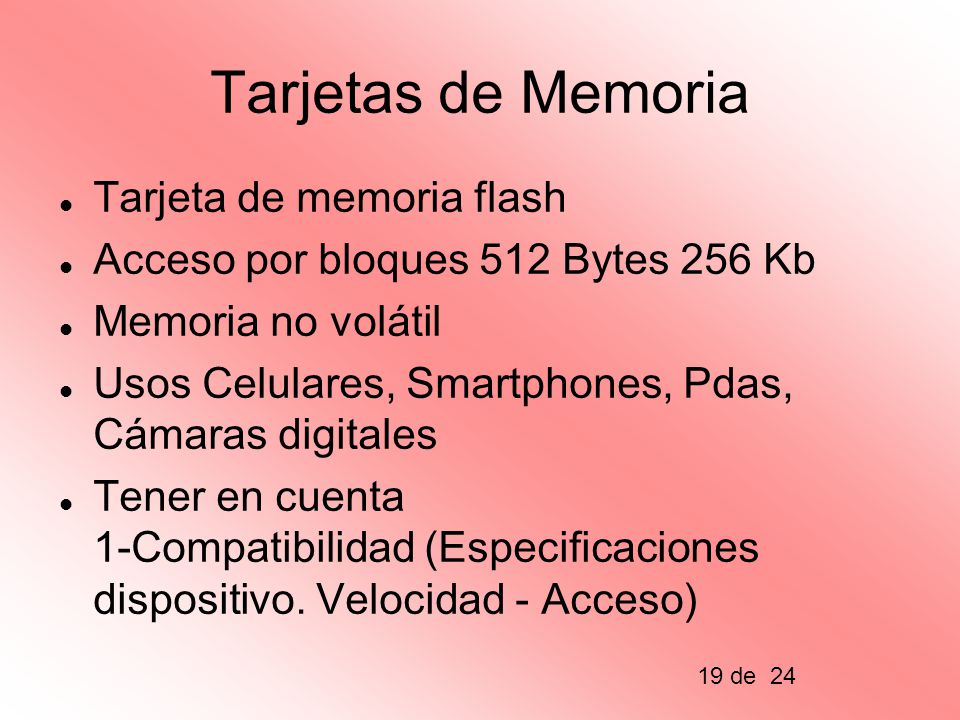

19 Tarjetas de Memoria Tarjeta de memoria flash
Acceso por bloques 512 Bytes 256 Kb Memoria no volátil Usos Celulares, Smartphones, Pdas, Cámaras digitales Tener en cuenta 1-Compatibilidad (Especificaciones dispositivo. Velocidad - Acceso) 19

20 Tarjetas de Memoria 2- Capacidad máxima
3- Aproximadamente cada 8 meses se duplica 4- No todas las marcas son iguales 5- Capacidad máxima 128 Gb 6- Duración 5 años 7-Precios 2 Gb Gb 60/ Gb 420 32 Gb 600 20

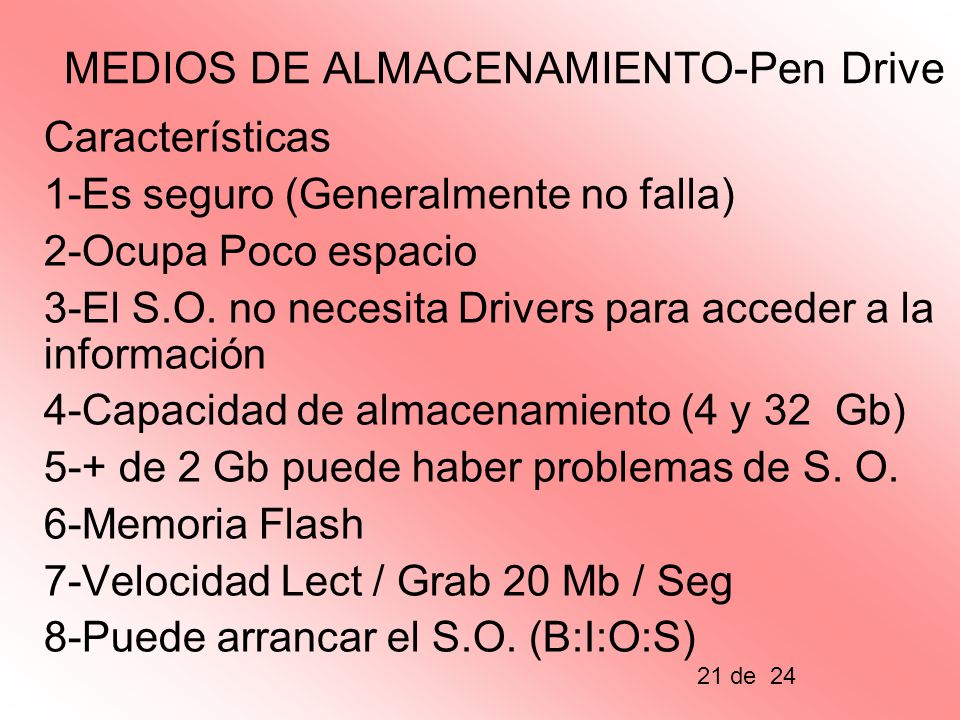

21 MEDIOS DE ALMACENAMIENTO-Pen Drive
Características 1-Es seguro (Generalmente no falla) 2-Ocupa Poco espacio 3-El S.O. no necesita Drivers para acceder a la información 4-Capacidad de almacenamiento (4 y 32 Gb) 5-+ de 2 Gb puede haber problemas de S. O. 6-Memoria Flash 7-Velocidad Lect / Grab 20 Mb / Seg 8-Puede arrancar el S.O. (B:I:O:S)

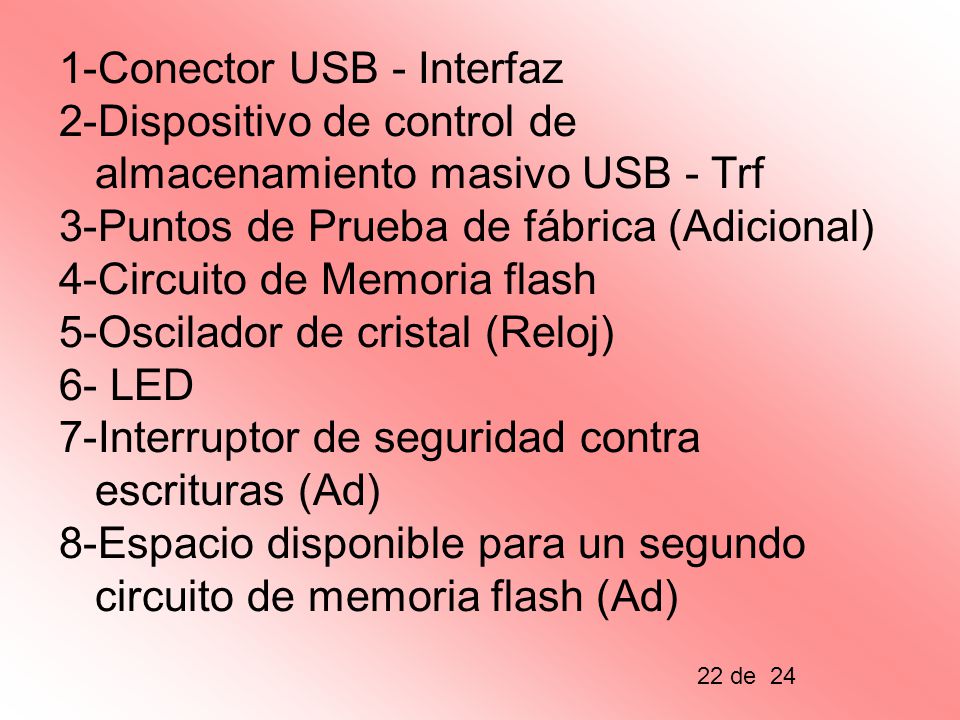

22 1-Conector USB - Interfaz
2-Dispositivo de control de almacenamiento masivo USB - Trf 3-Puntos de Prueba de fábrica (Adicional) 4-Circuito de Memoria flash 5-Oscilador de cristal (Reloj) 6- LED 7-Interruptor de seguridad contra escrituras (Ad) 8-Espacio disponible para un segundo circuito de memoria flash (Ad)
