Patrón Observador Un patrón de diseño es una descripción de clases y objetos comunicándose entre si adaptada para resolver un problema de diseño general.

Presentación del tema: "Patrón Observador Un patrón de diseño es una descripción de clases y objetos comunicándose entre si adaptada para resolver un problema de diseño general."— Transcripción de la presentación:

1

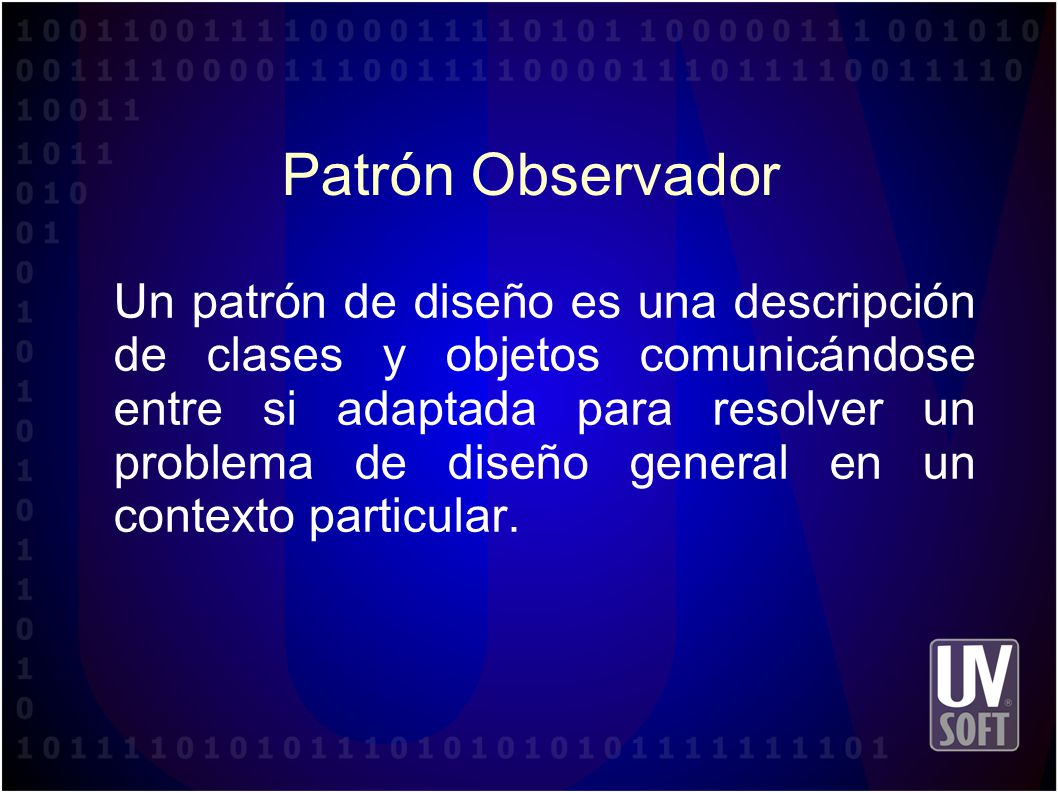

2 Patrón Observador Un patrón de diseño es una descripción de clases y objetos comunicándose entre si adaptada para resolver un problema de diseño general en un contexto particular.

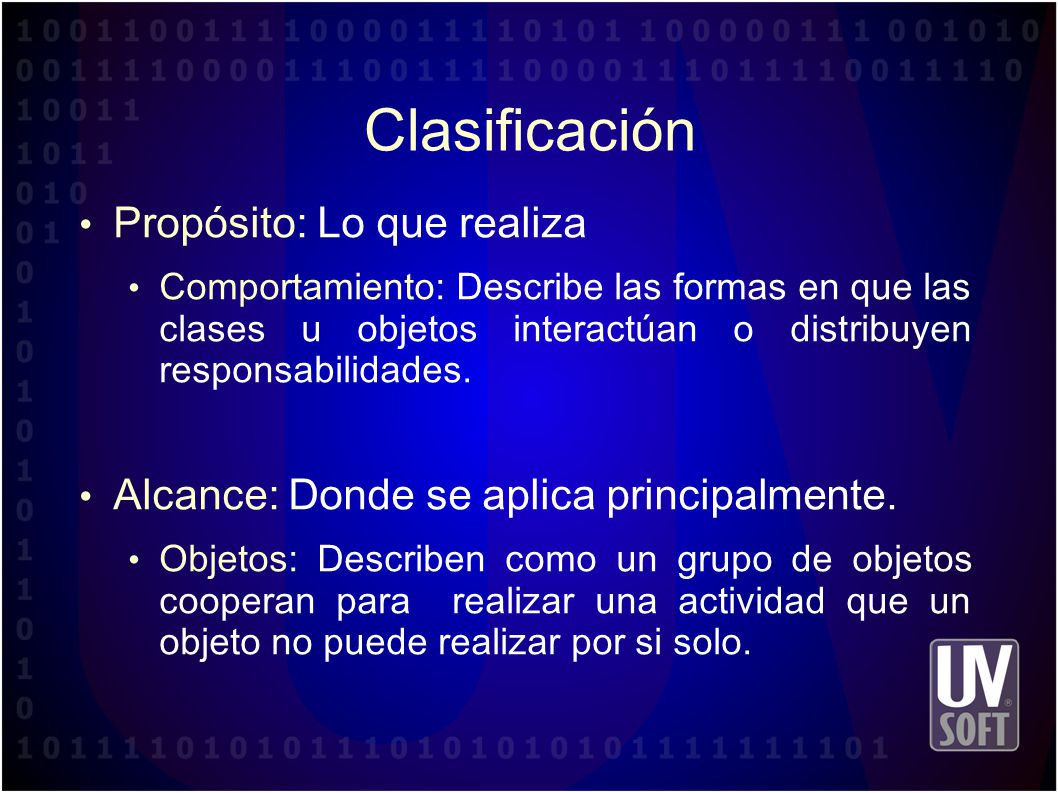

3 Clasificación Propósito: Lo que realiza Comportamiento: Describe las formas en que las clases u objetos interactúan o distribuyen responsabilidades. Alcance: Donde se aplica principalmente. Objetos: Describen como un grupo de objetos cooperan para realizar una actividad que un objeto no puede realizar por si solo.

4 Intención Que hace: Definir una dependencia 1:n de manera que cuando el objeto 1 cambie su estado, los n objetos sean notificados y se actualicen automáticamente

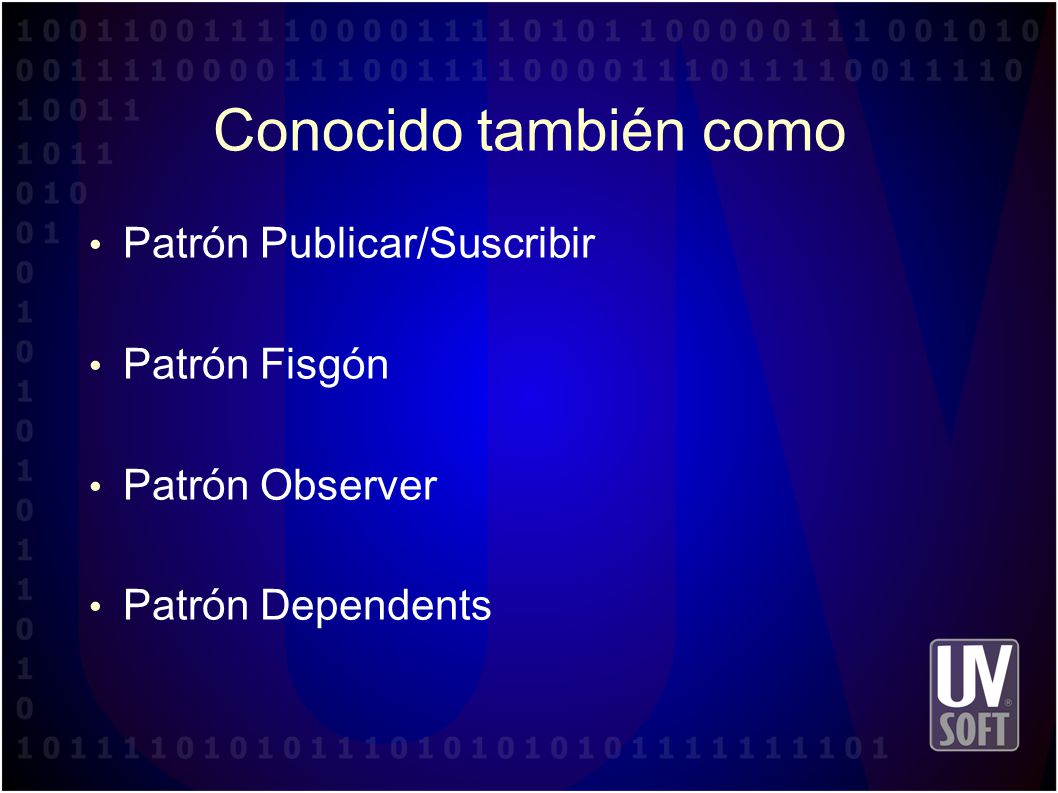

5 Conocido también como Patrón Publicar/Suscribir Patrón Fisgón Patrón Observer Patrón Dependents

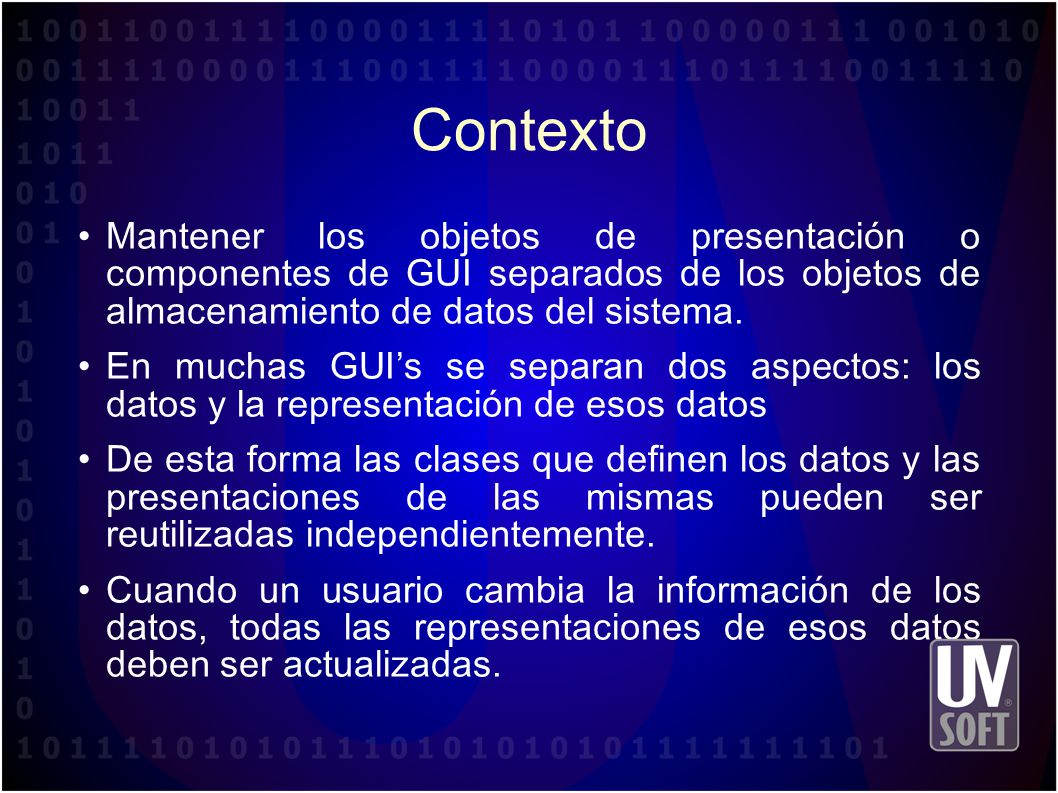

6 Contexto Mantener los objetos de presentación o componentes de GUI separados de los objetos de almacenamiento de datos del sistema. En muchas GUI’s se separan dos aspectos: los datos y la representación de esos datos De esta forma las clases que definen los datos y las presentaciones de las mismas pueden ser reutilizadas independientemente. Cuando un usuario cambia la información de los datos, todas las representaciones de esos datos deben ser actualizadas.

7 Motivación ● La representaciones de los datos son dependientes de los datos en si. ● No hay ninguna razón para delimitar el número de objetos dependientes. ● El patrón observer describe como establecer esta relación.

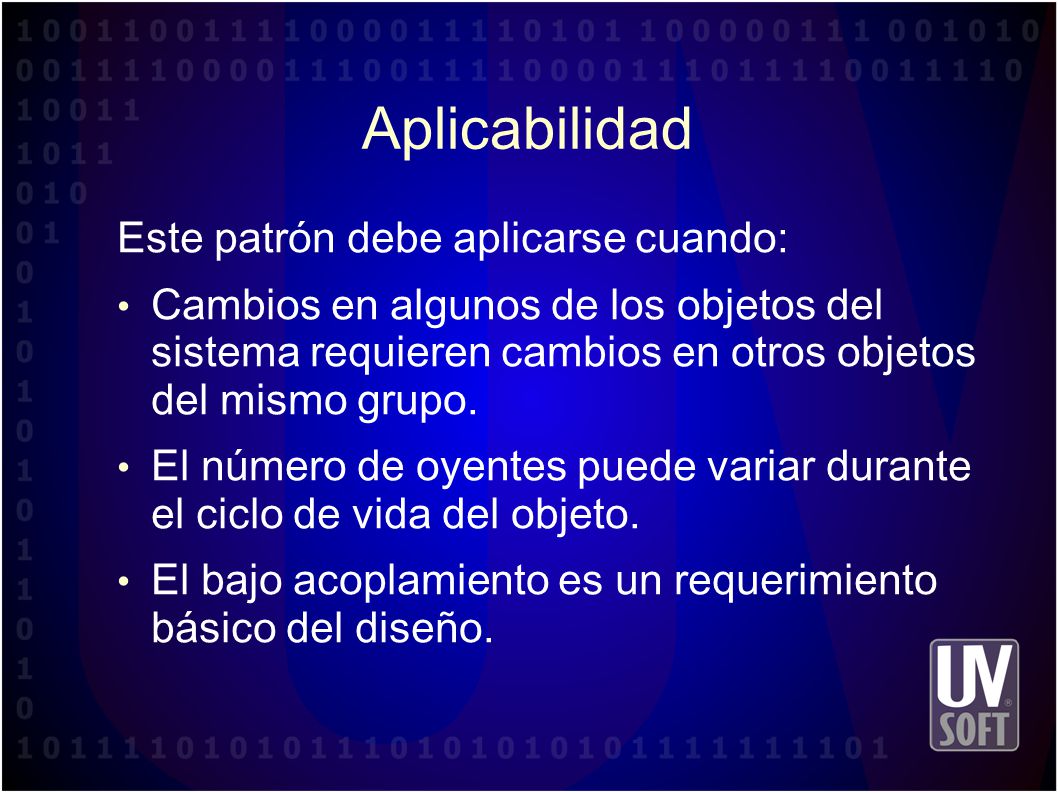

8 Aplicabilidad Este patrón debe aplicarse cuando: Cambios en algunos de los objetos del sistema requieren cambios en otros objetos del mismo grupo. El número de oyentes puede variar durante el ciclo de vida del objeto. El bajo acoplamiento es un requerimiento básico del diseño.

9 Estructura Sujeto suscribir(Observador) eliminar(Observador) notificar() SujetoConcreto estadoSujeto setEstado() getEstado() Para todo o en observadores{ o.actualizar(); } ObservadorConcreto estadoObservador actualizar() estadoObservador = sujeto.getEstado(); Observador actualizar() return estadoSujeto; observadores sujeto

10 Participantes Sujeto: Conoce sus observadores Tiene n observadores Provee una interfaz para agregar o eliminar observadores Observador Provee una interfaz actualizada para recibir señales del sujeto

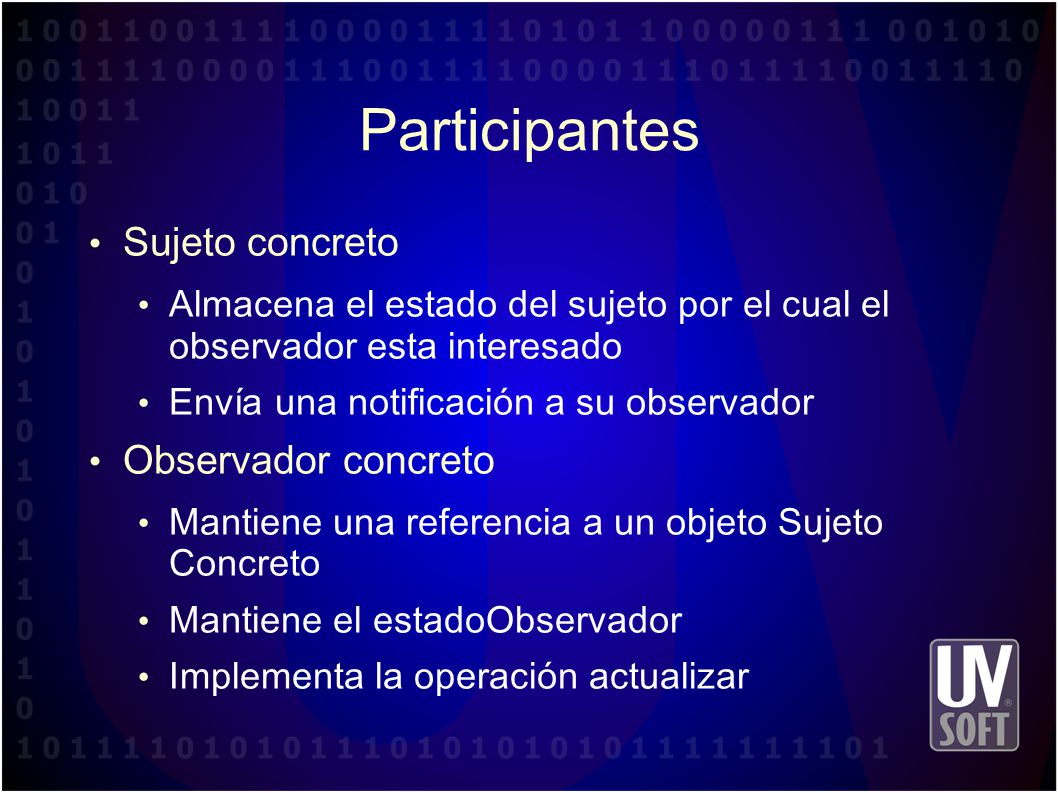

11 Participantes Sujeto concreto Almacena el estado del sujeto por el cual el observador esta interesado Envía una notificación a su observador Observador concreto Mantiene una referencia a un objeto Sujeto Concreto Mantiene el estadoObservador Implementa la operación actualizar

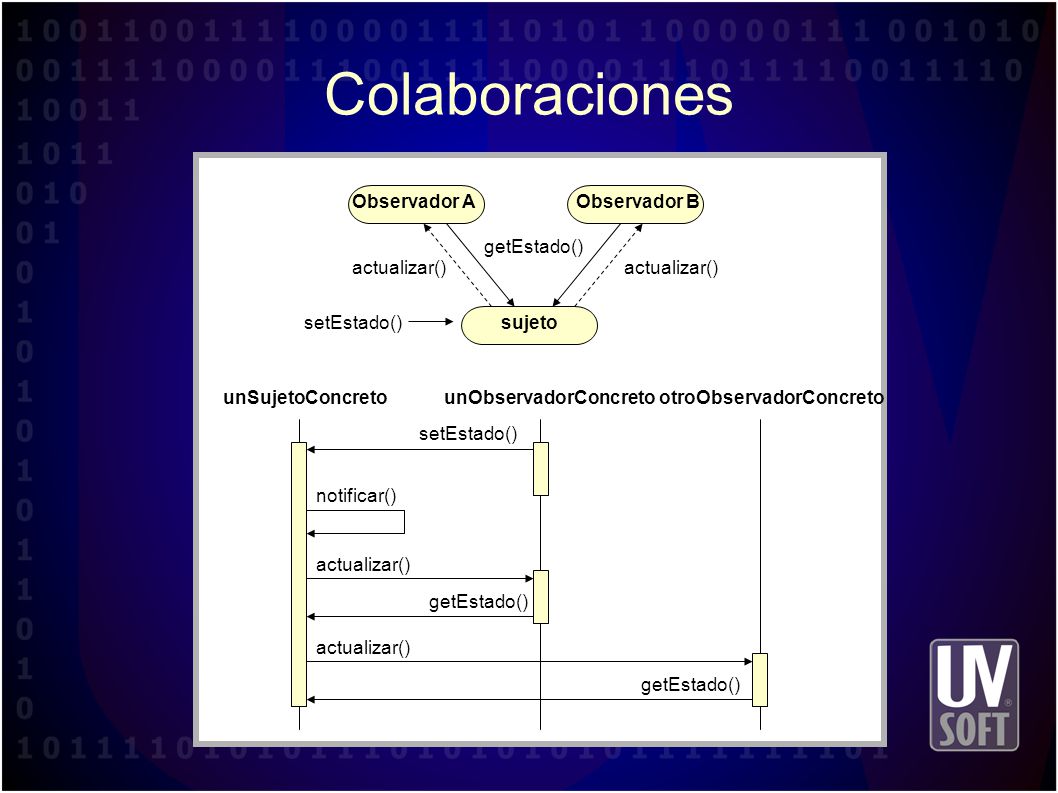

12 Colaboraciones setEstado() notificar() actualizar() getEstado() actualizar() getEstado() unSujetoConcretounObservadorConcretootroObservadorConcreto Observador AObservador B sujeto actualizar() getEstado() setEstado()

13 Consecuencias Ventajas Permite reutilizar sujetos y observadores por separado asi como añadir nuevos observadores sin modificar el sujeto o los otros observadores. El acoplamiento abstracto entre el sujeto y el observador ayuda a la division en niveles del sistema.

14 Consecuencias Desventajas Todos los oyentes reciben todos los eventos lanzados, sin distinción. Esto es ineficiente, y los observadores deberían ser capaces de registrarse sólo para aquellos eventos en los que estén interesados. A menudo los sistemas tienen varios componentes que son generadores de eventos, y varios componentes que escuchan por esos eventos. Las relaciones entre todos estos componentes pueden ser difíciles de manejar.

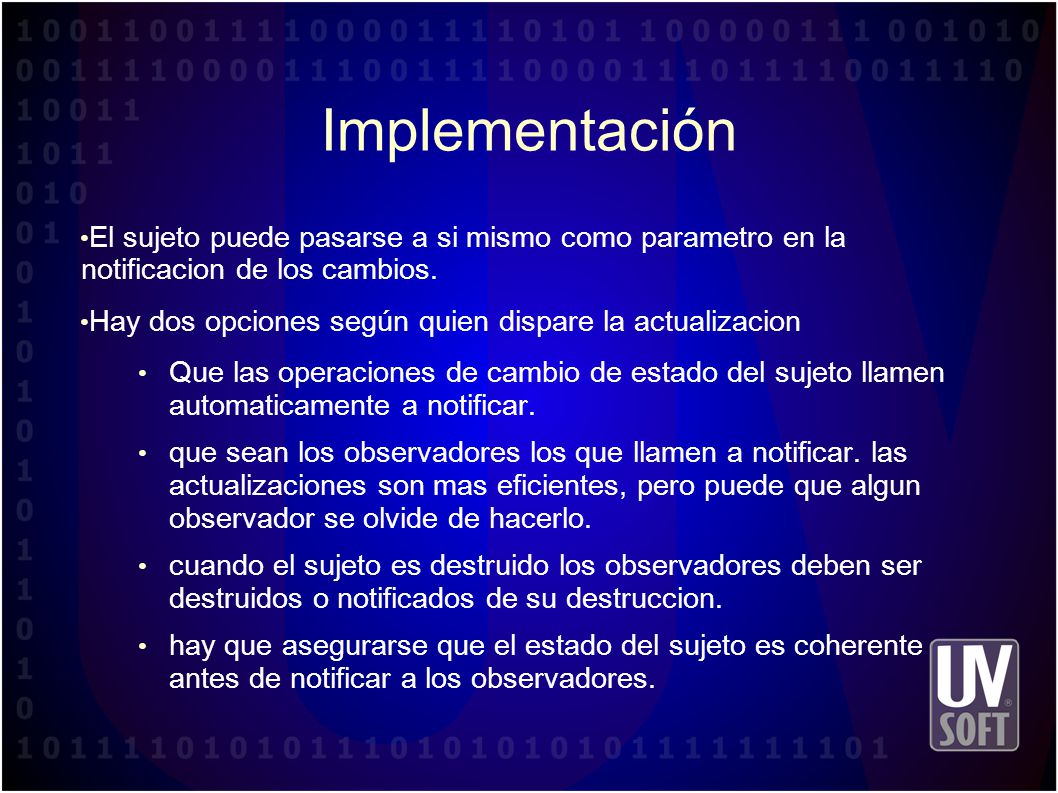

15 Implementación El sujeto puede pasarse a si mismo como parametro en la notificacion de los cambios. Hay dos opciones según quien dispare la actualizacion Que las operaciones de cambio de estado del sujeto llamen automaticamente a notificar. que sean los observadores los que llamen a notificar. las actualizaciones son mas eficientes, pero puede que algun observador se olvide de hacerlo. cuando el sujeto es destruido los observadores deben ser destruidos o notificados de su destruccion. hay que asegurarse que el estado del sujeto es coherente antes de notificar a los observadores.

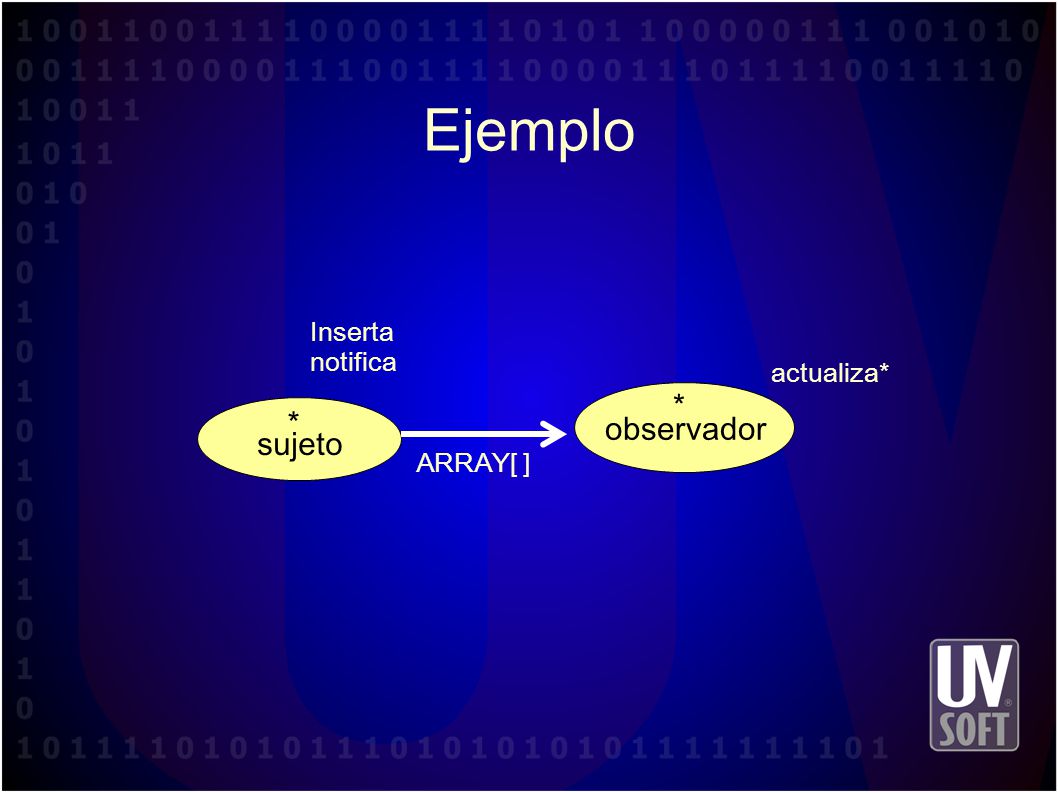

16 Ejemplo Inserta notifica sujeto * * observador ARRAY[ ] actualiza*

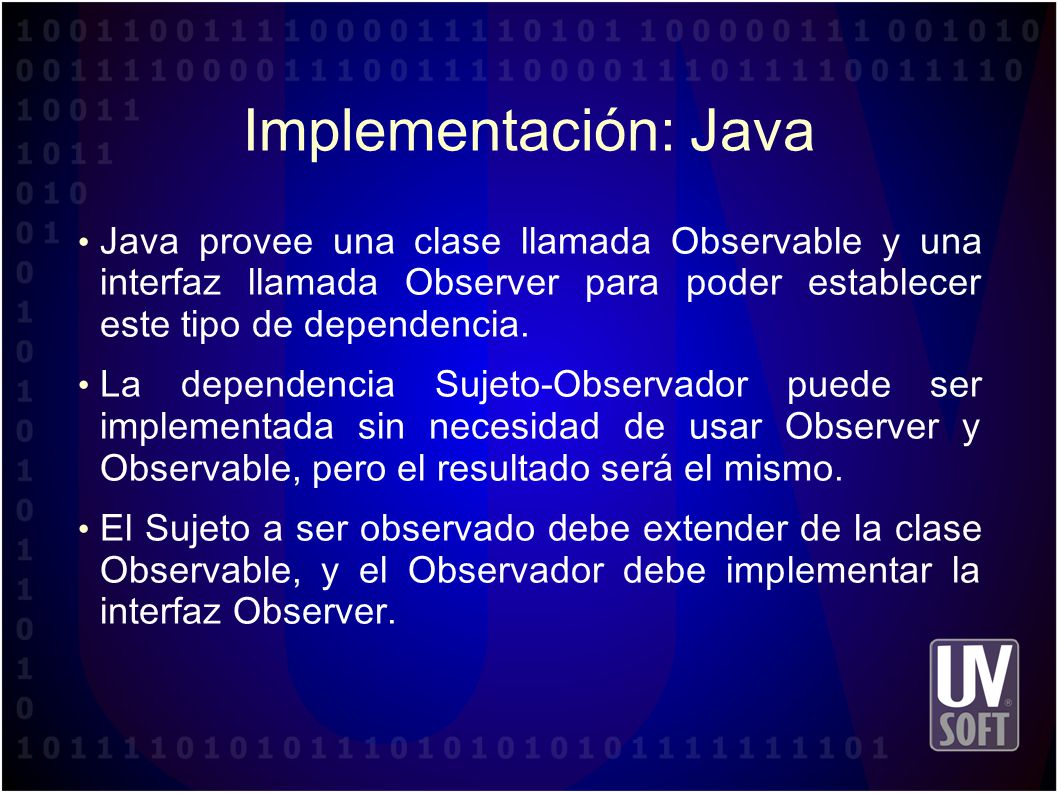

17 Implementación: Java Java provee una clase llamada Observable y una interfaz llamada Observer para poder establecer este tipo de dependencia. La dependencia Sujeto-Observador puede ser implementada sin necesidad de usar Observer y Observable, pero el resultado será el mismo. El Sujeto a ser observado debe extender de la clase Observable, y el Observador debe implementar la interfaz Observer.

18 Diagrama de clases

19 Implementación: Java Observer public void update(Observabel obs, Object obj) Es invocado cuando se produce un cambio en el estado del objeto Observable. Observable public void addObservers( Observer obs ) Añade un observador a la lista interna de observadores. public void deleteObservers( Observer obs ) Borra un observador de la lista interna de observadores. public void deleteObservers() Borra todos los observadores de la lista interna. – public int countObserver() Devuelve el número de observadores en la lista interna. – protected void setChanged() Levanta el flag interno que indica que el Observable ha cambiado de estado.

20 Implementación: Java Observable protected void clearChanged() Baja el flag interno que indica que el Observable ha cambiado de estado. protected boolean hasChanged() Devuelve un valor booleano indicando si el Observable ha cambiado de estado. public void notifyObservers() Comprueba el flag interno para ver si el Observable ha cambiado de estado y lo notifica a todos los observadores. public void notifyObservers( Object obj ) Comprueba el flag interno para ver si el Observable ha cambiado de estado y lo notifica a todos los observadores. Les pasa el objeto especificado en la llamada para que lo usen los observadores en su método update().

21 Implementación : Sujeto 1 public class Sujeto{ 2 private ArrayList misObservadores; 3 public Sujeto(){ 4 misObservadores = new ArrayList(); 5 } 6 public void suscribir(Observador obs){ 7 misObservadores.add(obs); 8 } 9 public void eliminar(Observador obs){ 10 misObservadores.remove(obs); 11 } 12 public void notificar(){ 13 for(int i = 0; i < misObservadores.size(); i++){ 14 Observador obs = (Observador)misObservadores.get(i); 15 obs.actualizar(); 16 } }}

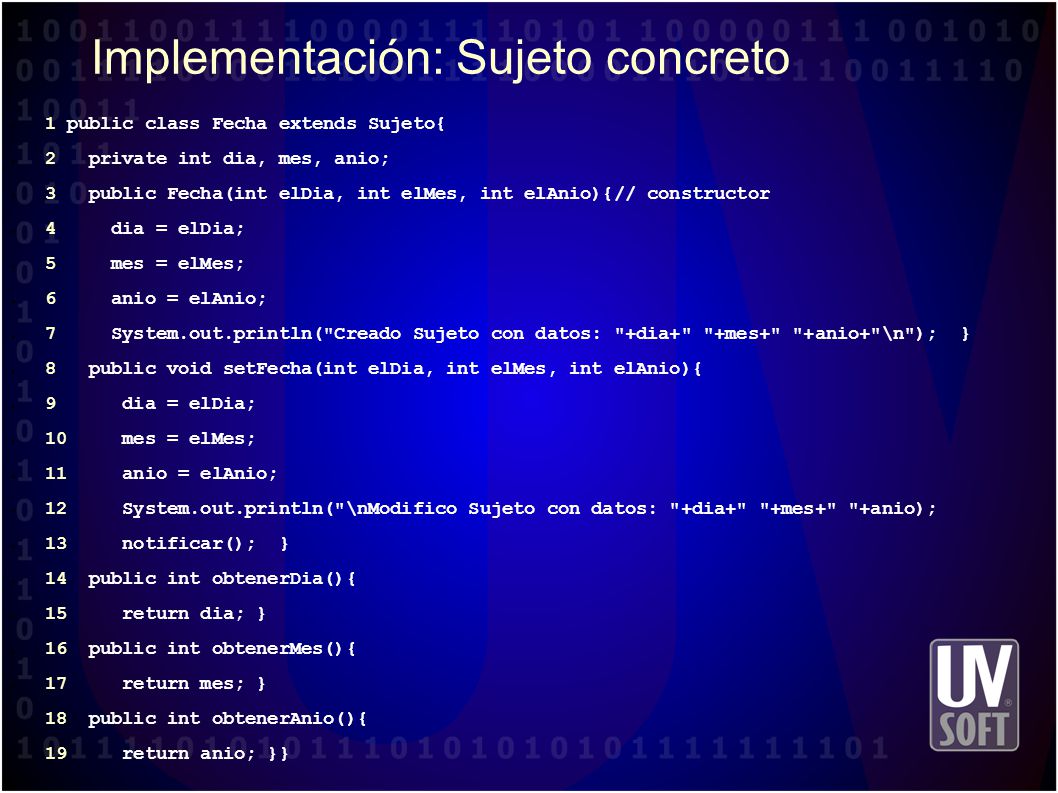

22 ● 1 public class Fecha extends Sujeto{ ● 2 private int dia, mes, anio; ● 3 public Fecha(int elDia, int elMes, int elAnio){// constructor ● 4 dia = elDia; ● 5 mes = elMes; ● 6 anio = elAnio; ● 7 System.out.println("Creado Sujeto con datos: "+dia+" "+mes+" "+anio+"\n"); } ● 8 public void setFecha(int elDia, int elMes, int elAnio){ ● 9 dia = elDia; ● 10 mes = elMes; ● 11 anio = elAnio; ● 12 System.out.println("\nModifico Sujeto con datos: "+dia+" "+mes+" "+anio); ● 13 notificar(); } ● 14 public int obtenerDia(){ ● 15 return dia; } ● 16 public int obtenerMes(){ ● 17 return mes; } ● 18 public int obtenerAnio(){ ● 19 return anio; }} Implementación: Sujeto concreto

23 1 public interface Observador{ 2 public void actualizar(); 3 } Implementación: Observador

24 1 public class VisorFechaConsola implements Observador{ 2 private Fecha sujeto; 3 private int visor; 4 private String nombre; 5 public VisorFechaConsola(Fecha f, int vs, String nom){ 6 sujeto = f; 7 visor = vs; 8 nombre = nom; 9 sujeto.suscribir(this); 10 } 11 public void actualizar(){ 12 mostrar(); 13 } 14 public void setEstado(int d, int m, int a){ 15 sujeto.setFecha(d,m,a); 16 } Implementación: Observador concreto

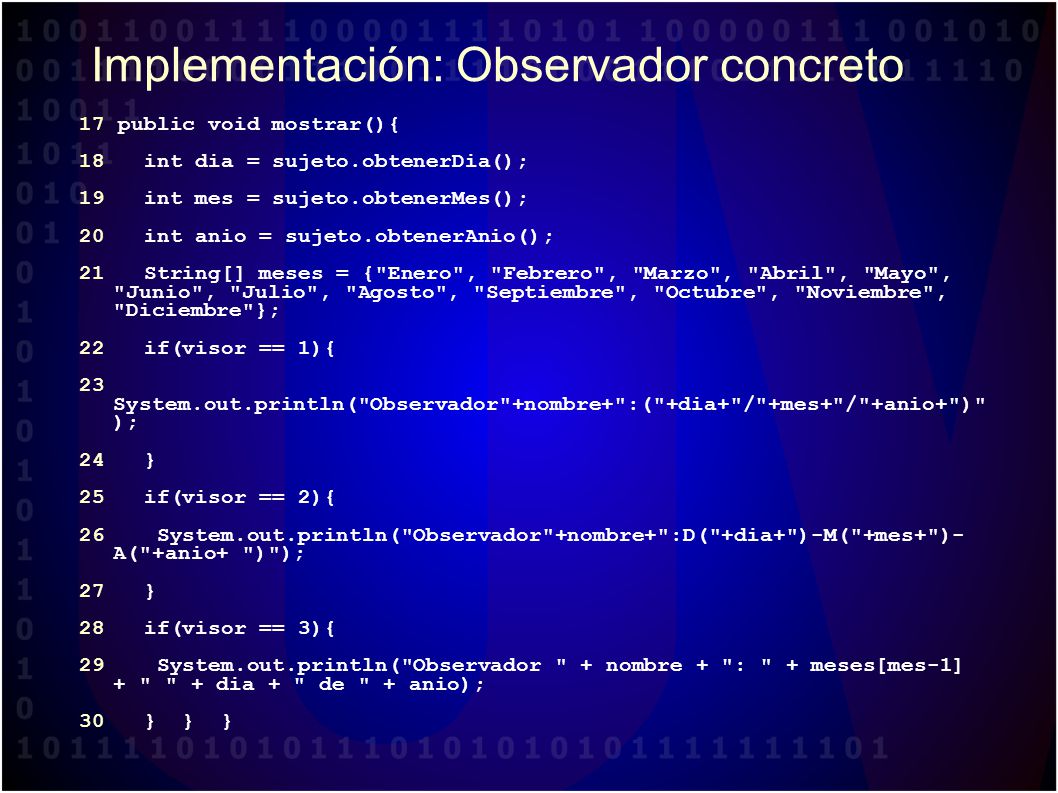

25 17 public void mostrar(){ 18 int dia = sujeto.obtenerDia(); 19 int mes = sujeto.obtenerMes(); 20 int anio = sujeto.obtenerAnio(); 21 String[] meses = {"Enero", "Febrero", "Marzo", "Abril", "Mayo", "Junio", "Julio", "Agosto", "Septiembre", "Octubre", "Noviembre", "Diciembre"}; 22 if(visor == 1){ 23 System.out.println("Observador"+nombre+":("+dia+"/"+mes+"/"+anio+")" ); 24 } 25 if(visor == 2){ 26 System.out.println("Observador"+nombre+":D("+dia+")-M("+mes+")- A("+anio+ ")"); 27 } 28 if(visor == 3){ 29 System.out.println("Observador " + nombre + ": " + meses[mes-1] + " " + dia + " de " + anio); 30 } } } Implementación: Observador concreto

26 1 public class EjemploObservador 2 { 3 public static void main(String[] args) 4 { 5 Fecha f = new Fecha(3,10,1999); 6 VisorFechaConsola v1 = new VisorFechaConsola(f,1,"uno"); 7 VisorFechaConsola v2 = new VisorFechaConsola(f,2,"dos"); 8 VisorFechaConsola v3 = new VisorFechaConsola(f,3,"tres"); 9 v1.mostrar(); 10 v2.mostrar(); 11 v3.mostrar(); 12 f.setFecha(4,4,2005); 13 v2.setEstado(22,11,2005); 14 f.eliminar(v1); 15 f.setFecha(27,11,2005); 16 }} Implementación: Ejemplo

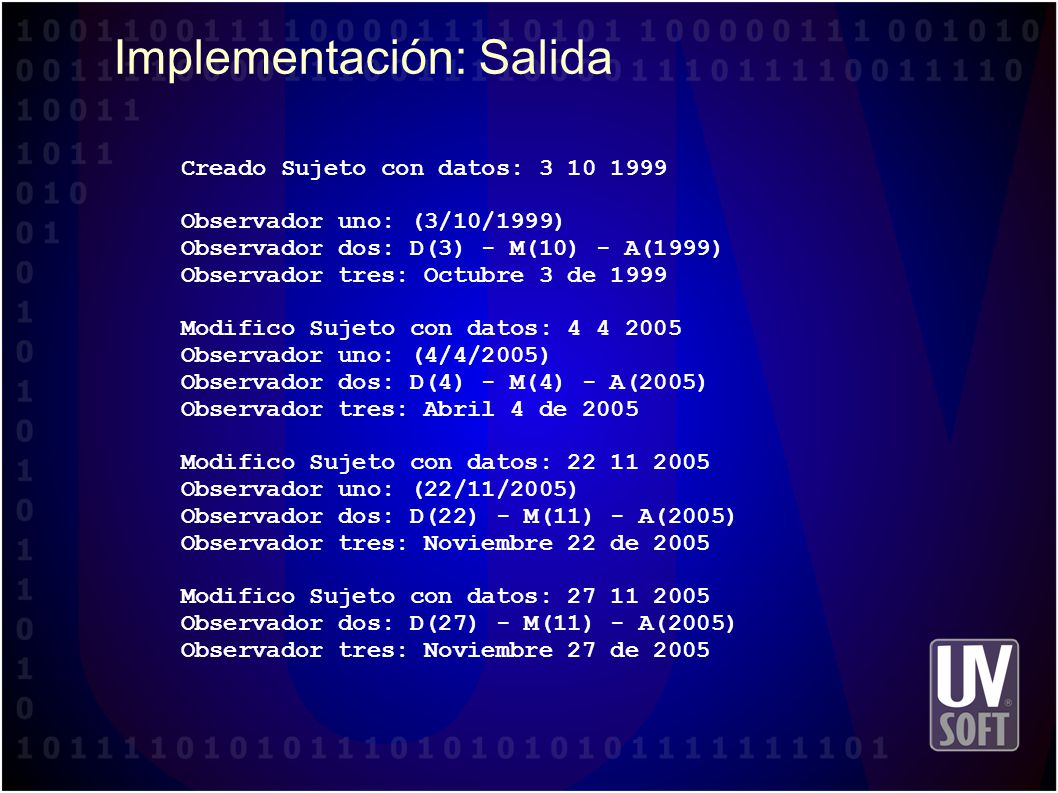

27 Creado Sujeto con datos: 3 10 1999 Observador uno: (3/10/1999) Observador dos: D(3) - M(10) - A(1999) Observador tres: Octubre 3 de 1999 Modifico Sujeto con datos: 4 4 2005 Observador uno: (4/4/2005) Observador dos: D(4) - M(4) - A(2005) Observador tres: Abril 4 de 2005 Modifico Sujeto con datos: 22 11 2005 Observador uno: (22/11/2005) Observador dos: D(22) - M(11) - A(2005) Observador tres: Noviembre 22 de 2005 Modifico Sujeto con datos: 27 11 2005 Observador dos: D(27) - M(11) - A(2005) Observador tres: Noviembre 27 de 2005 Implementación: Salida
