1 Electrónica para sistemas industriales
Tarea4_1 Microprocesadores

2 Objetivos Introducción y principales características
Componentes básicos de MP Conjunto de instrucciones (ISA) Paralelismo en MP Sistemas MP – components y tipos Tipos especiales de MP (ASIC, DSP, FPGA etc.) Evolución de los Microprocesadores

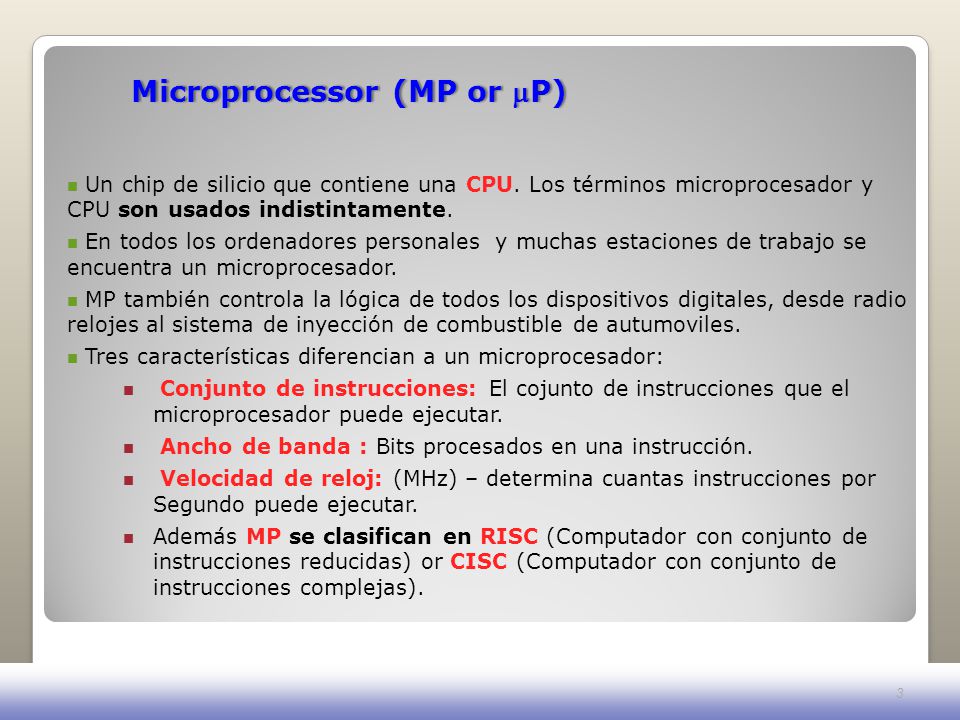

3 Microprocessor (MP or P)
Un chip de silicio que contiene una CPU. Los términos microprocesador y CPU son usados indistintamente. En todos los ordenadores personales y muchas estaciones de trabajo se encuentra un microprocesador. MP también controla la lógica de todos los dispositivos digitales, desde radio relojes al sistema de inyección de combustible de autumoviles. Tres características diferencian a un microprocesador: Conjunto de instrucciones: El cojunto de instrucciones que el microprocesador puede ejecutar. Ancho de banda : Bits procesados en una instrucción. Velocidad de reloj: (MHz) – determina cuantas instrucciones por Segundo puede ejecutar. Además MP se clasifican en RISC (Computador con conjunto de instrucciones reducidas) or CISC (Computador con conjunto de instrucciones complejas).

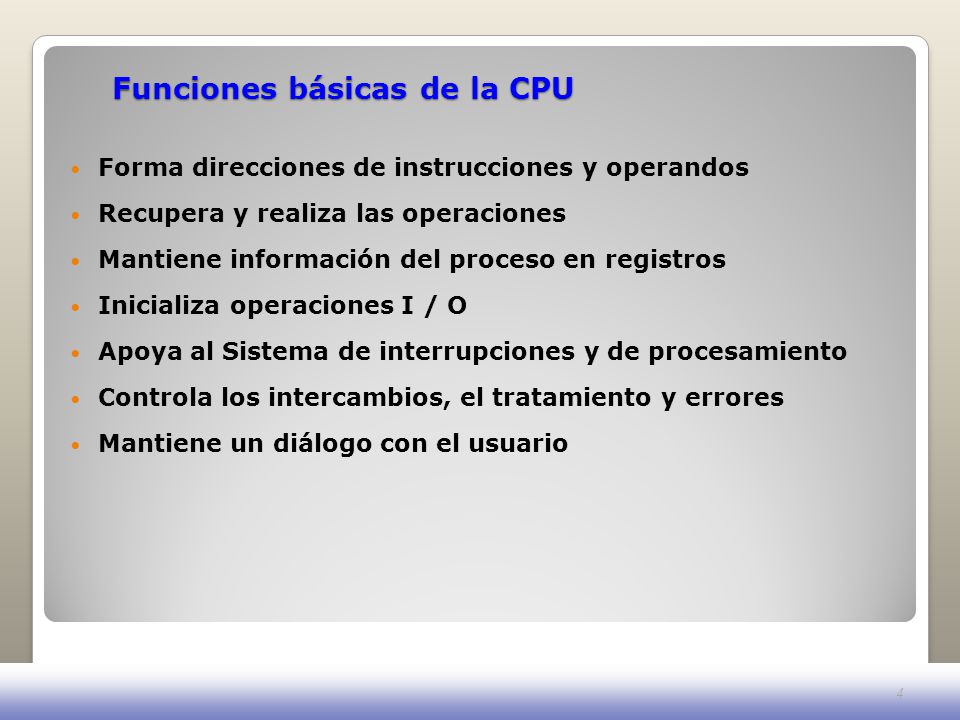

4 Funciones básicas de la CPU
Forma direcciones de instrucciones y operandos Recupera y realiza las operaciones Mantiene información del proceso en registros Inicializa operaciones I / O Apoya al Sistema de interrupciones y de procesamiento Controla los intercambios, el tratamiento y errores Mantiene un diálogo con el usuario

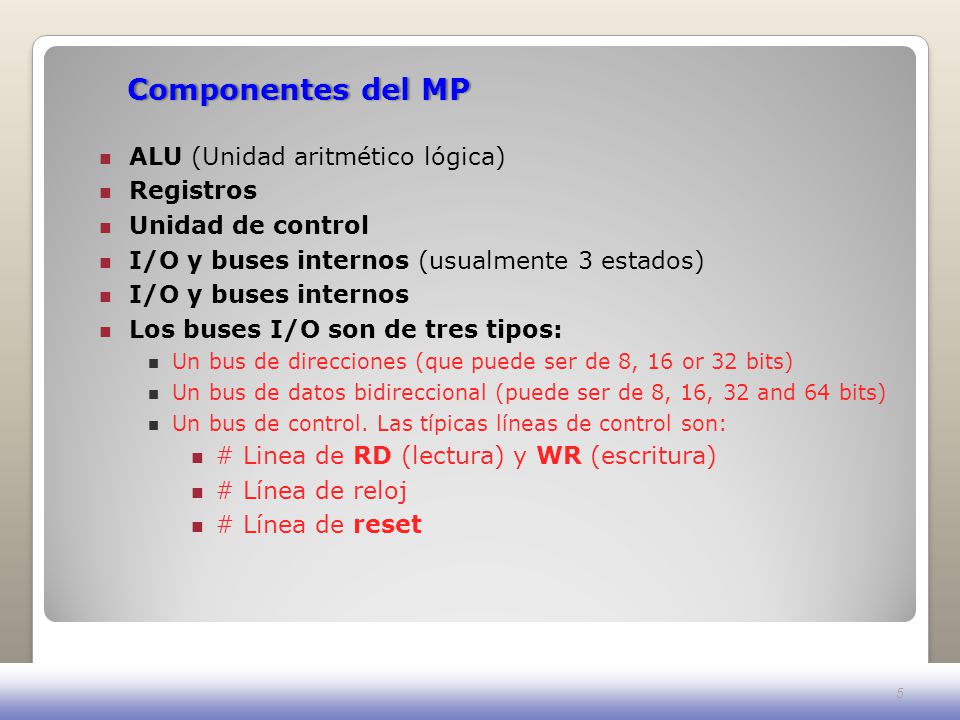

5 Componentes del MP ALU (Unidad aritmético lógica) Registros
Unidad de control I/O y buses internos (usualmente 3 estados) I/O y buses internos Los buses I/O son de tres tipos: Un bus de direcciones (que puede ser de 8, 16 or 32 bits) Un bus de datos bidireccional (puede ser de 8, 16, 32 and 64 bits) Un bus de control. Las típicas líneas de control son: # Linea de RD (lectura) y WR (escritura) # Línea de reloj # Línea de reset The main register is program counter. Another registers are instruction register, test or flag register, general purpose registers etc. I/O buses are three types: An address bus (that may be 8, 16 or 32 bits wide) that sends an address to memory A data bus – bi-directional (that may be 8, 16, 32 and 64 bits wide) that can send data to memory or receive data from memory A control bus. Typical control lines are: # An RD (read) and WR (write) line to tell the memory whether it wants to set or get the addressed location # A clock line that lets a clock pulse sequence the processor # A reset line that resets the program counter to zero (or whatever) and restarts execution

6 Organización del Microprocesador
A pesar de que los microprocesadores son cada vez más complejos, en el fondo su funcionamiento se puede resumir como una secuencia repetida de tareas sencillas: obtener una instrucción, decodificar la instrucción, ejecutar la instrucción, almacenar el resultado. Cada microprocesador reconoce un único conjunto de instrucciones binarias que han sido predefinidas y almacenadas permanentemente en el chip. Cuando la CPU recibe una instrucción esta pasa a una unidad conocida como unidad decodificadora que contiene una secuencia de operaciones que deben realizarse para completer la operación. La unidad decodificadora transfiere la secuencia de instrucciones a pequeños programas conocidos como microcodigos por cada operación del microprocesador que ha sido llevada a cabo.

7 Diagrama de un MP simplificado
A, B, C y registros de direcciones son simples registros de almacenamiento basados en triggers. El contador de programa es un registro que puede incremntar su valor en 1 ó 0 en la instrucción apropiada. Esto ayuda a crear la dirección de la siguiente instrucción. ALU puede ser un simple sumador de 8 bits o ser capaz de sumar, restar, multiplicar y divider números de 8 bits. Test resgristro de estados que puede guarder los resultados de las operaciones de la ALU. 3-states son buffers con 3 estados. Clock and Reset inputs para la sincronización y la configuración inicial del MP. The modern processors like Pentium, AMD, Itanium etc. have very complex internal structure. Nota. Los nuevos procesadors como Pentium, AMD, Itanium etc. tienen estructuras internas muy complejas.

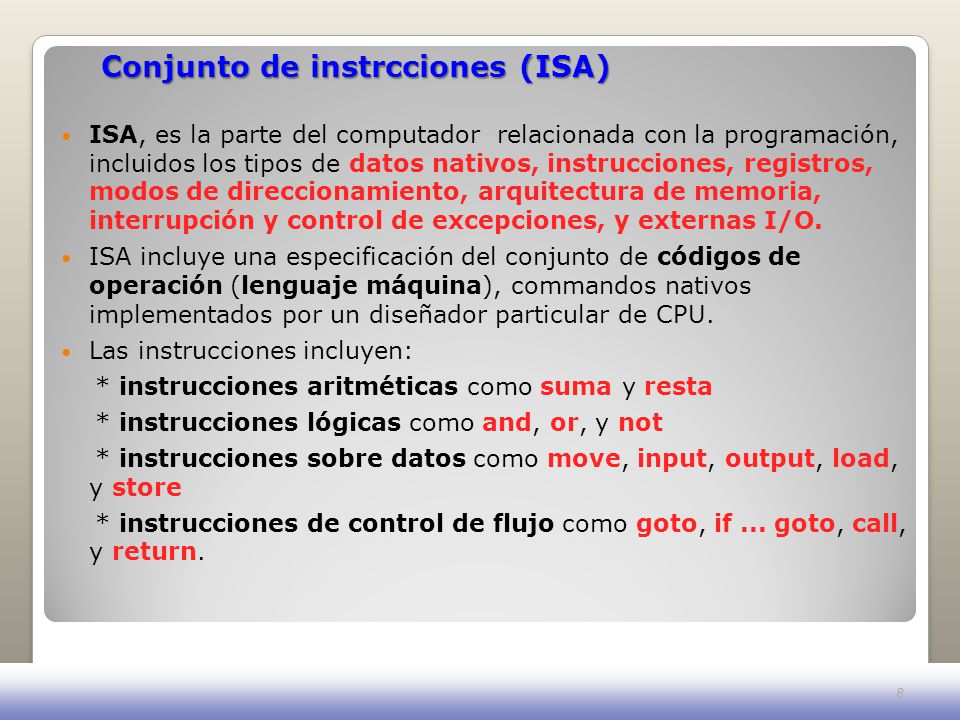

8 Conjunto de instrcciones (ISA)
ISA, es la parte del computador relacionada con la programación, incluidos los tipos de datos nativos, instrucciones, registros, modos de direccionamiento, arquitectura de memoria, interrupción y control de excepciones, y externas I/O. ISA incluye una especificación del conjunto de códigos de operación (lenguaje máquina), commandos nativos implementados por un diseñador particular de CPU. Las instrucciones incluyen: * instrucciones aritméticas como suma y resta * instrucciones lógicas como and, or, y not * instrucciones sobre datos como move, input, output, load, y store * instrucciones de control de flujo como goto, if ... goto, call, y return.

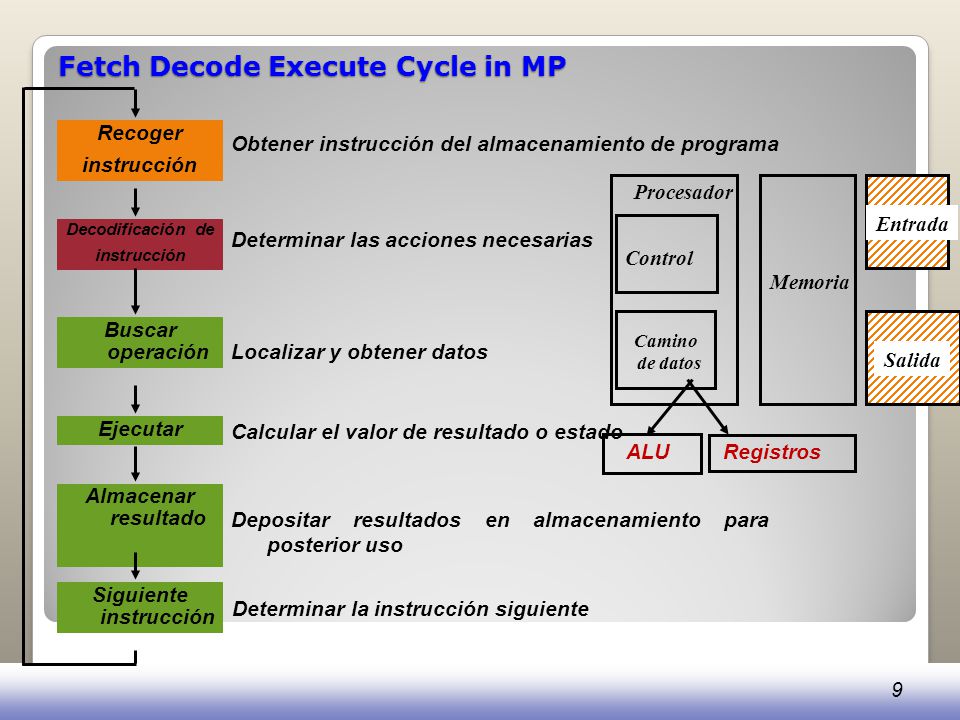

9 Fetch Decode Execute Cycle in MP
Recoger instrucción Decodificación de Buscar operación Ejecutar Almacenar resultado Siguiente instrucción Obtener instrucción del almacenamiento de programa Procesador Entrada Control Determinar las acciones necesarias Memoria Camino de datos Localizar y obtener datos Salida Calcular el valor de resultado o estado ALU Registros Depositar resultados en almacenamiento para posterior uso Determinar la instrucción siguiente

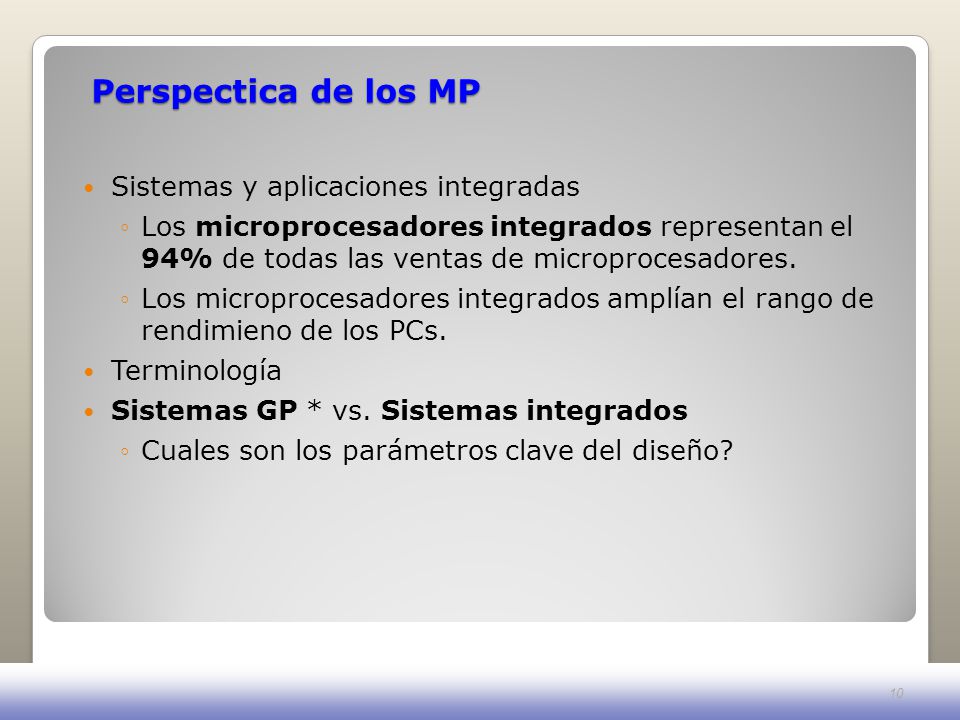

10 Perspectica de los MP Sistemas y aplicaciones integradas
Los microprocesadores integrados representan el 94% de todas las ventas de microprocesadores. Los microprocesadores integrados amplían el rango de rendimieno de los PCs. Terminología Sistemas GP * vs. Sistemas integrados Cuales son los parámetros clave del diseño? *General Purpose Systems

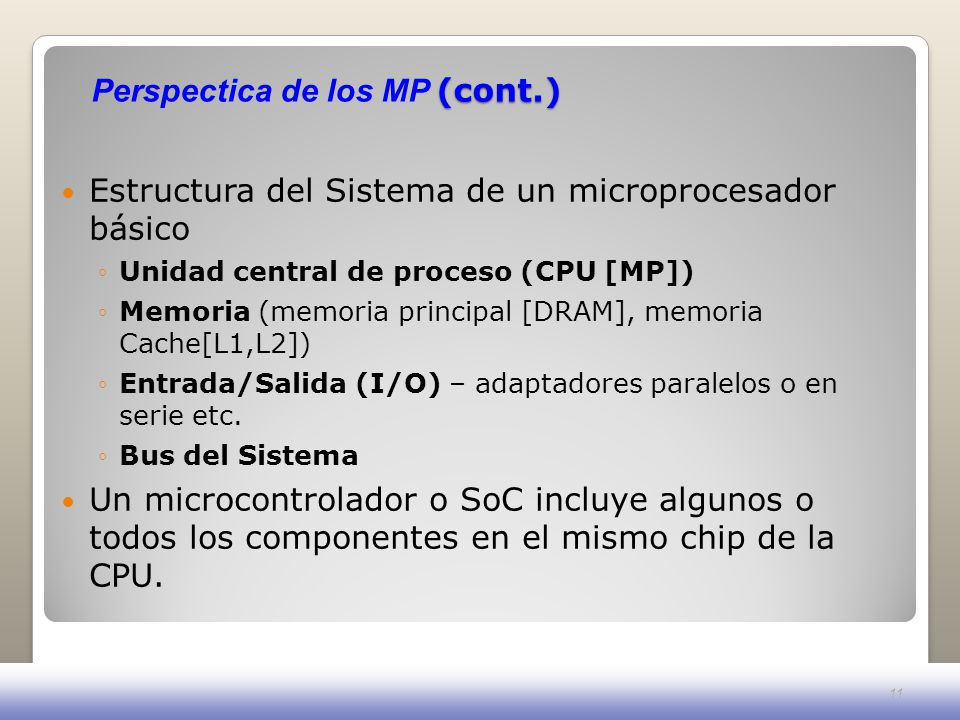

11 Perspectica de los MP (cont.)
Estructura del Sistema de un microprocesador básico Unidad central de proceso (CPU [MP]) Memoria (memoria principal [DRAM], memoria Cache[L1,L2]) Entrada/Salida (I/O) – adaptadores paralelos o en serie etc. Bus del Sistema Un microcontrolador o SoC incluye algunos o todos los componentes en el mismo chip de la CPU.

12 Sistema MP – Configuración mínima
Algunos sistemas MP incluyen circuitos adicionales, como relojes, ADC, DAC, LCD drivers etc. Microcontrolador (SoC) = unico chip Sistema MP

13 Sistema MP– memoria Las funciones de la memoria son:
1. Almacenar programas y datos 2. Proporcionar datos al MPU a petición 3. Aceptar nuevos datos desde MPU para almacenamiento Tipos de memoria: RAM (Random Access Memory) » Estatica (SRAM): Rápida, cara » Dinámica(DRAM): más lenta, barata, consume menos potencia y espacio • ROM (Read Only Memory) – EPROM, EEPROM, FLASH Memory – Mantiene la memoria incluso sin alimentación – Almacena los programas que se ejecutan al inicio(por ejemplo. BIOS)

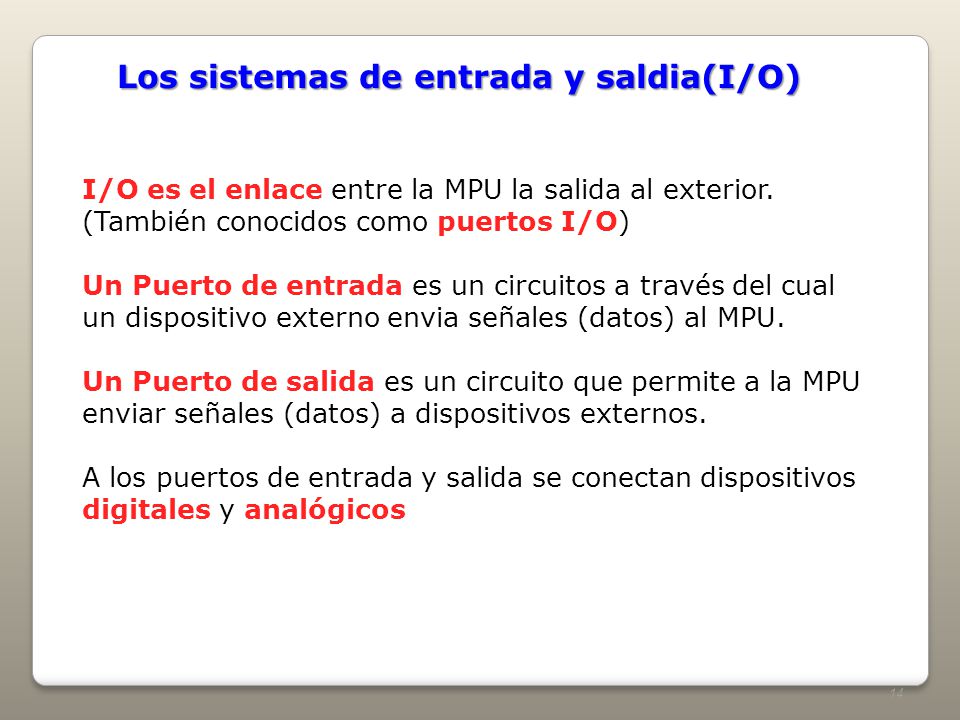

14 Los sistemas de entrada y saldia(I/O)
I/O es el enlace entre la MPU la salida al exterior. (También conocidos como puertos I/O) Un Puerto de entrada es un circuitos a través del cual un dispositivo externo envia señales (datos) al MPU. Un Puerto de salida es un circuito que permite a la MPU enviar señales (datos) a dispositivos externos. A los puertos de entrada y salida se conectan dispositivos digitales y analógicos

15 El Bus del sistema Los subsistemas individuales de la computadora se conectan a través del BUS del sistema. Un bus es una vía (pathway) de comunicaciones usado para llevar información entre varios elementos de un sistema informático El término BUS se refiere a un grupo de cables o pistas de conducción en una placa de circuito impreso (PCB) a través de los cuales se transfiere la información binaria desde una parte del microcomputador a otra. Hay tres grupos principals 1. BUS DE DIRECCIONES 2. BUS DE DATOS 3. BUS DE CONTROL Ver la siguiente diapositiva

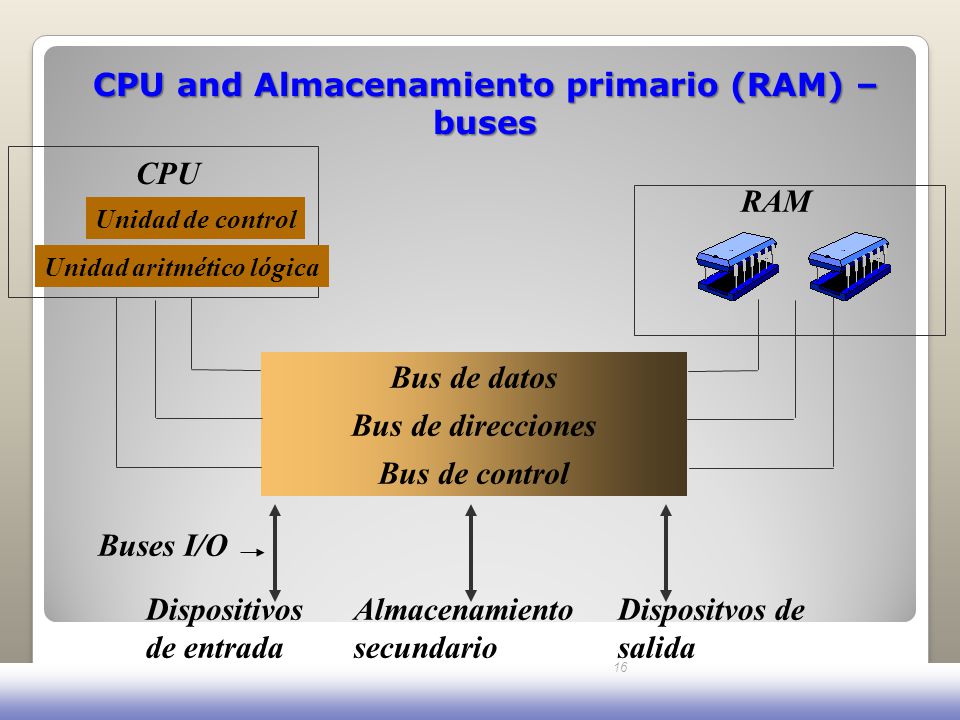

16 CPU and Almacenamiento primario (RAM) – buses
Unidad de control Unidad aritmético lógica Bus de control Bus de direcciones Bus de datos Buses I/O Dispositivos de entrada Almacenamiento secundario Dispositvos de salida PU-ECIT A. Petrov

17 Bus de datos El bus de datos transporta los datos que son transferidos a través del sistema. ( bi-direccional) Ejemplos de transferencia de datos 1. Instrucciones de programa se leen de la memoria en MPU. 2. Los datos que se envían desde MPU van al puerto I/O 3. Los datos que se leen del Puerto I/O se dirigen a MPU 4. Los resultados de MPU son enviados a la memoria A estas se llaman operaaciones de lectura y escritura Ancho de bus de datos: bits, bits, Pentium 64 bits

18 Bus de direcciones Una dirección es un número binario que identifica una localicación específica de la memoria o puerto I/O involucrado en una transferencia de datos. El bus de direcciones se usa para transmitir la dirección de la localización a la memoria o al puerto de I/O. El bus de direcciones es unidireccional (un sentido) las direcciones son siempre emitidas por el MPU. Ancho de banda bus de direcciones: limita la cantidad de memoria » Pentium: 32 bits. Locations: 232bits = 4GB » Itanium: 64 bits. Locations 264 bits = …

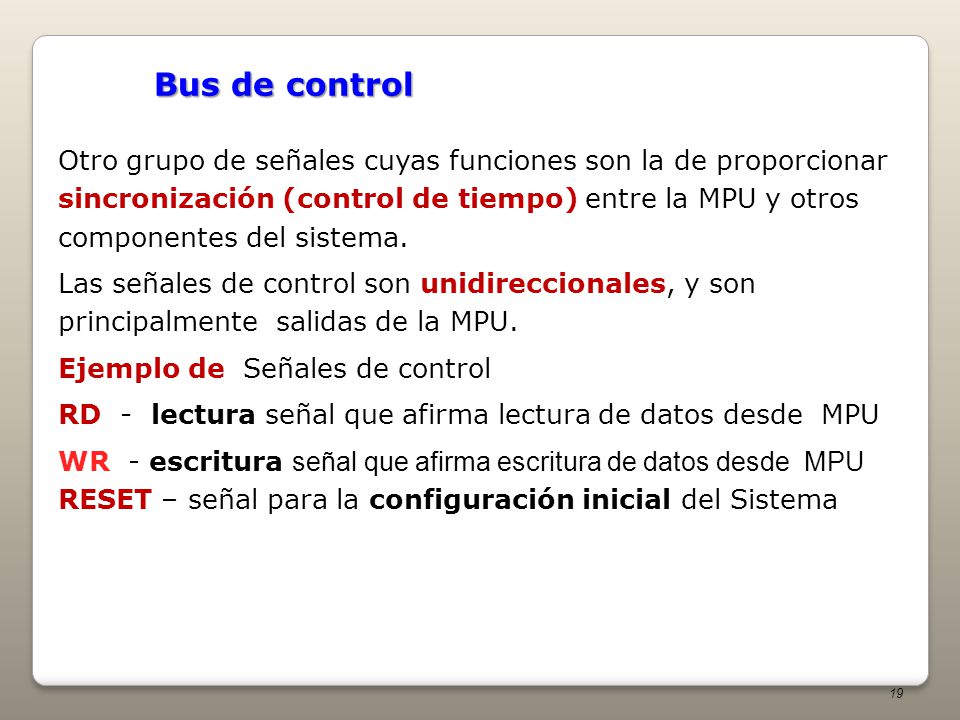

19 Bus de control Otro grupo de señales cuyas funciones son la de proporcionar sincronización (control de tiempo) entre la MPU y otros componentes del sistema. Las señales de control son unidireccionales, y son principalmente salidas de la MPU. Ejemplo de Señales de control RD - lectura señal que afirma lectura de datos desde MPU WR - escritura señal que afirma escritura de datos desde MPU RESET – señal para la configuración inicial del Sistema

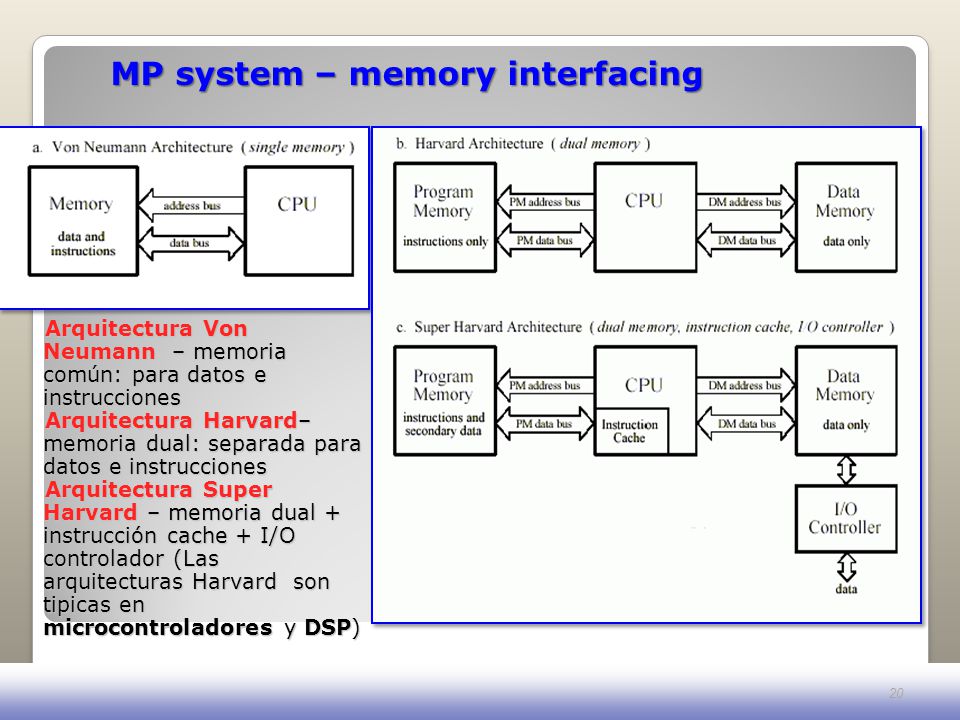

20 MP system – memory interfacing
Arquitectura Von Neumann – memoria común: para datos e instrucciones Arquitectura Harvard– memoria dual: separada para datos e instrucciones Arquitectura Super Harvard – memoria dual + instrucción cache + I/O controlador (Las arquitecturas Harvard son tipicas en microcontroladores y DSP)

21 Mejorar el rendimieno en sistemas MP
Tubería de instrucción Una tubería de instrucción es una tecnica usada en el diseño de computadores y otros dispositivos electrónicos para incrementar su rendimiento. Tiene algunas ventajas y desventajas

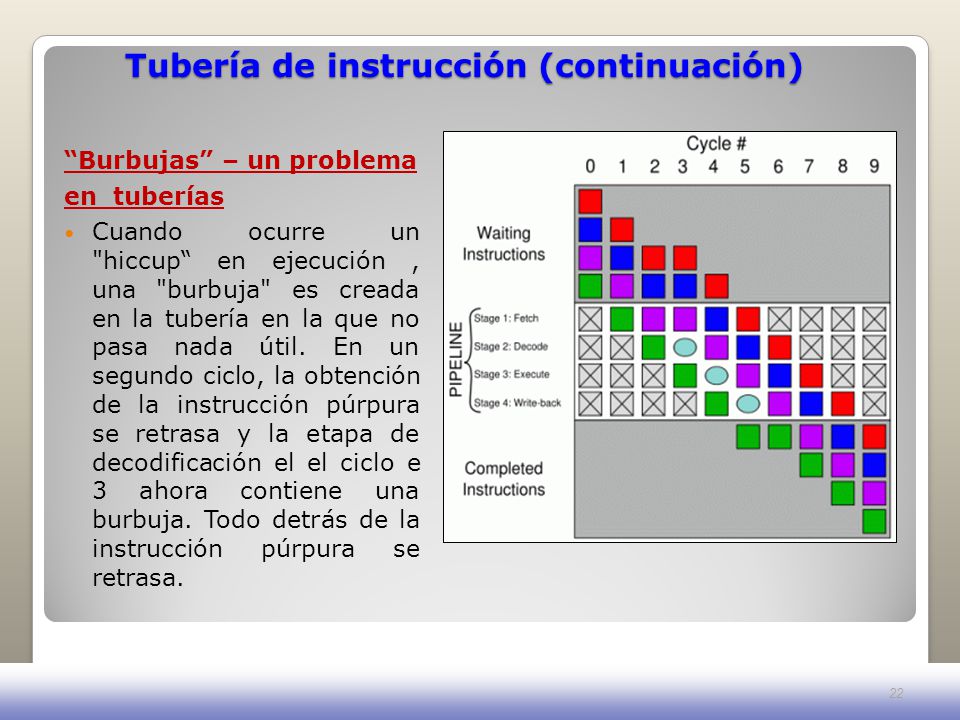

22 Tubería de instrucción (continuación)
“Burbujas” – un problema en tuberías Cuando ocurre un "hiccup“ en ejecución , una "burbuja" es creada en la tubería en la que no pasa nada útil. En un segundo ciclo, la obtención de la instrucción púrpura se retrasa y la etapa de decodificación el el ciclo e 3 ahora contiene una burbuja. Todo detrás de la instrucción púrpura se retrasa. See also:

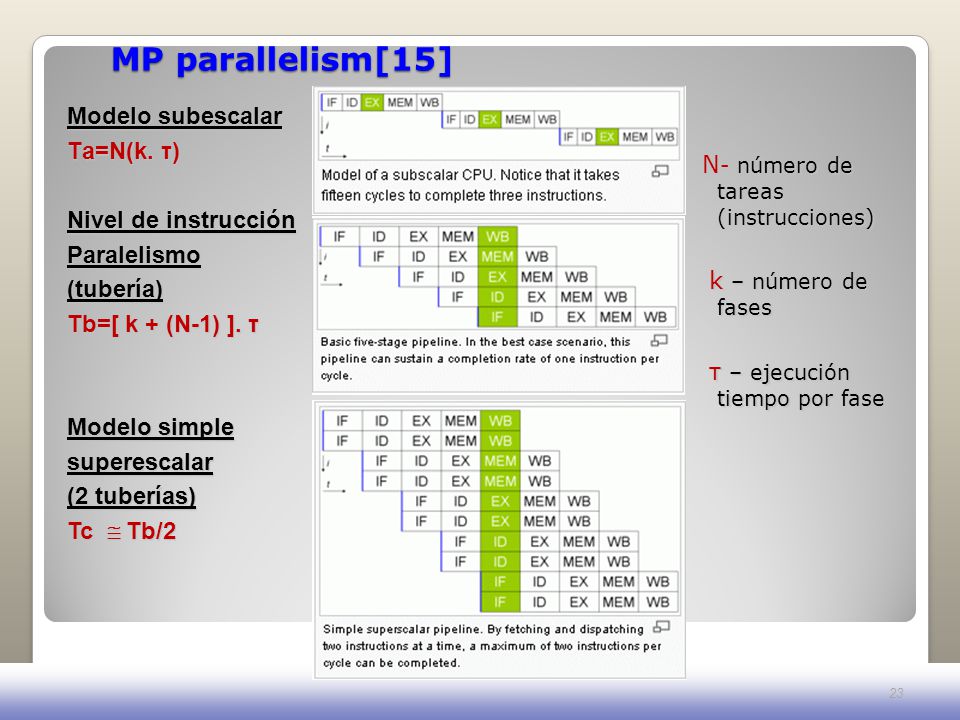

23 MP parallelism[15] Modelo subescalar Тa=N(k. τ) Nivel de instrucción
Paralelismo (tubería) Тb=[ k + (N-1) ]. τ Modelo simple superescalar (2 tuberías) Tc  Tb/2 N- número de tareas (instrucciones) k – número de fases τ – ejecución tiempo por fase

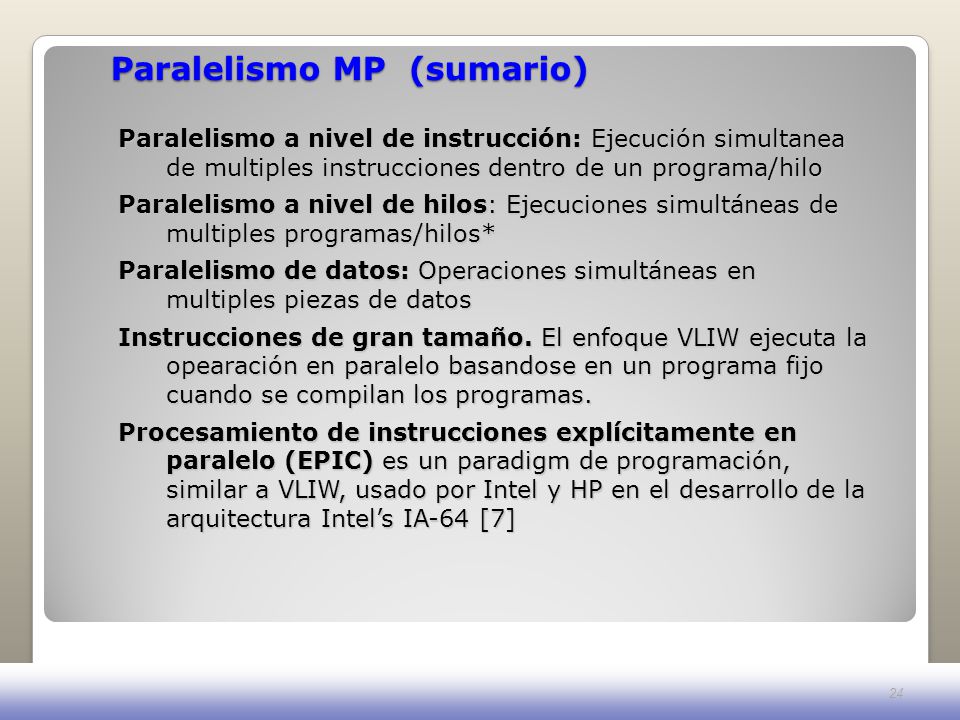

24 Paralelismo MP (sumario)
Paralelismo a nivel de instrucción: Ejecución simultanea de multiples instrucciones dentro de un programa/hilo Paralelismo a nivel de hilos: Ejecuciones simultáneas de multiples programas/hilos* Paralelismo de datos: Operaciones simultáneas en multiples piezas de datos Instrucciones de gran tamaño. El enfoque VLIW ejecuta la opearación en paralelo basandose en un programa fijo cuando se compilan los programas. Procesamiento de instrucciones explícitamente en paralelo (EPIC) es un paradigm de programación, similar a VLIW, usado por Intel y HP en el desarrollo de la arquitectura Intel’s IA-64 [7] * Thread Level Parallelism: Another strategy is to execute multiple programs or threads in parallel. This is known as parallel computing. In Flynn's taxonomy, this strategy is known as Multiple Instructions-Multiple Data or MIMD. Data Parallelism (vector processor and SIMD): vector processors deal with multiple pieces of data in the context of one instruction. This contrasts with scalar processors, which deal with one piece of data for every instruction. Using Flynn's taxonomy, these two schemes of dealing with data are generally referred to as SISD (single instruction, single data) and SIMD (single instruction, multiple data), respectively.

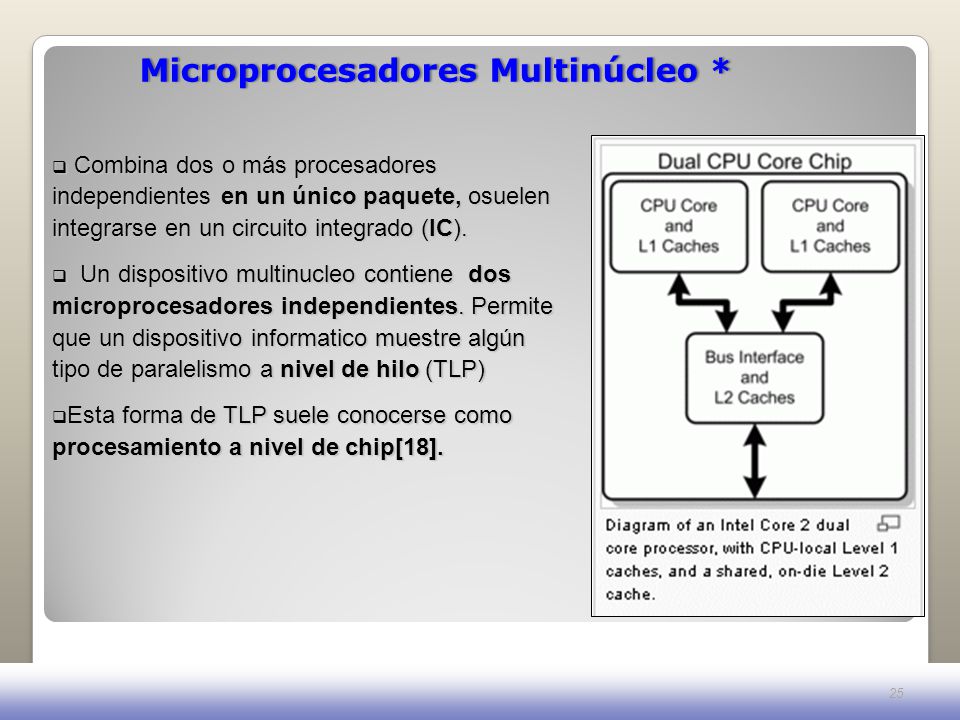

25 Microprocesadores Multinúcleo *
Combina dos o más procesadores independientes en un único paquete, osuelen integrarse en un circuito integrado (IC). Un dispositivo multinucleo contiene dos microprocesadores independientes. Permite que un dispositivo informatico muestre algún tipo de paralelismo a nivel de hilo (TLP) Esta forma de TLP suele conocerse como procesamiento a nivel de chip[18]. *SANTA CLARA, Calif., Nov. 14, 2006 – Intel Corporation today kicked off the computer industry’s multi-core PC era by delivering four computing “brains” inside a single microprocessor with the introduction of the Quad-Core Intel® Xeon® 5300 and Intel Core™2 Extreme quad-core processor families.

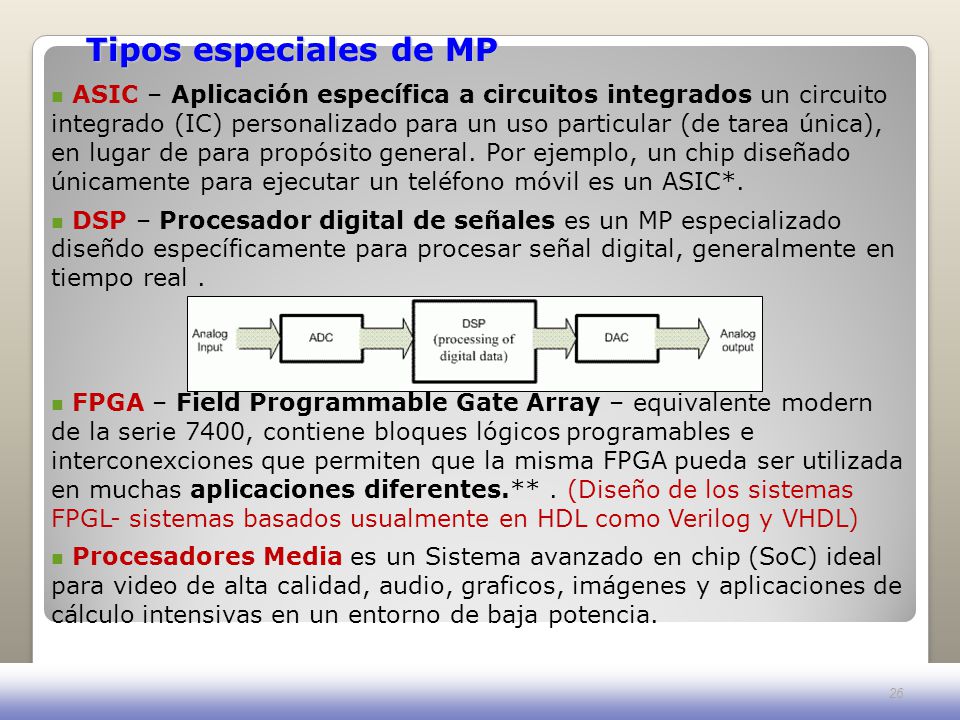

26 Tipos especiales de MP ASIC – Aplicación específica a circuitos integrados un circuito integrado (IC) personalizado para un uso particular (de tarea única), en lugar de para propósito general. Por ejemplo, un chip diseñado únicamente para ejecutar un teléfono móvil es un ASIC*. DSP – Procesador digital de señales es un MP especializado diseñdo específicamente para procesar señal digital, generalmente en tiempo real . FPGA – Field Programmable Gate Array – equivalente modern de la serie 7400, contiene bloques lógicos programables e interconexciones que permiten que la misma FPGA pueda ser utilizada en muchas aplicaciones diferentes.** . (Diseño de los sistemas FPGL- sistemas basados usualmente en HDL como Verilog y VHDL) Procesadores Media es un Sistema avanzado en chip (SoC) ideal para video de alta calidad, audio, graficos, imágenes y aplicaciones de cálculo intensivas en un entorno de baja potencia. . Modern ASICs often include entire 32-bit processors, memory blocks including ROM, RAM, EEPROM, Flash and other ** For smaller designs and/or lower production volumes, FPGA's may be more cost effective than an ASIC design See more in Google with keywords ASIC, DSP or FPGA

27 Donde están los sistemas embebidos?
Since the system is dedicated to specific tasks, design engineers can optimize it, reducing the size and cost of the product. Embedded systems are often mass-produced, benefiting from economies of scale. Un Sistema embebido es un Sistema de propósito general en el que el equipo está completamente encapsulado por un dispositivo que le controla. Un Sistema embebido lleva a cabo una o unas pocas tareas predefinidas, con requisites muy específicos.

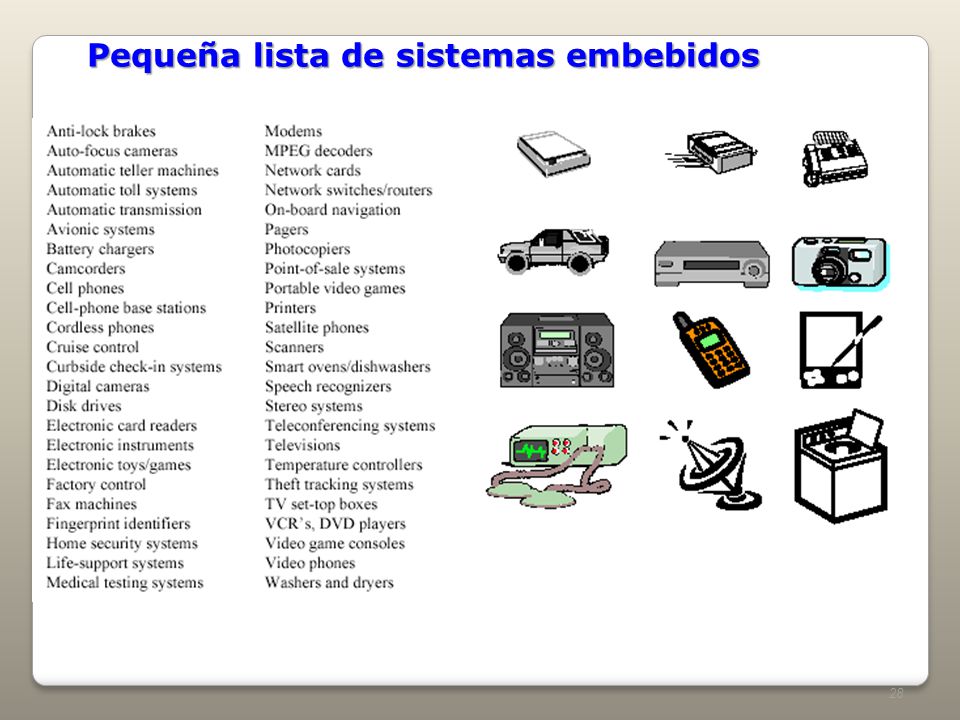

28 Pequeña lista de sistemas embebidos
Since the system is dedicated to specific tasks, design engineers can optimize it, reducing the size and cost of the product. Embedded systems are often mass-produced, benefiting from economies of scale.

29 Evolución de los microprocesadroes
Visión de los microprocesadores Intel

30 Lista MP de 4- y 8-bit Тип Compañía /año Tecnología Palabra (bits)
Tc/ft Intrucciones Memoria Registros Acc/ind/ GPR U Potencia бит us/Mhz бр. КВ V 4004 Intel/71 p-mos 4 10.8/ 46 1/0/16 +5-10 8008 --“--/72 8 12.5/ 48 16 1/0/6 +5-9 8080 --“--/74 n-mos 2/1 78 64 --“-- +-5+12 Z80 Zilog/75 “ 1.6/ 158 1/2/14 +5 6502 MosTehn 1 55 1/2/0 CM630 Bulgaria 6800 Motorola 72 2/1/0 CM601 8085 Intel/77 1.3/2 80 0/2/8

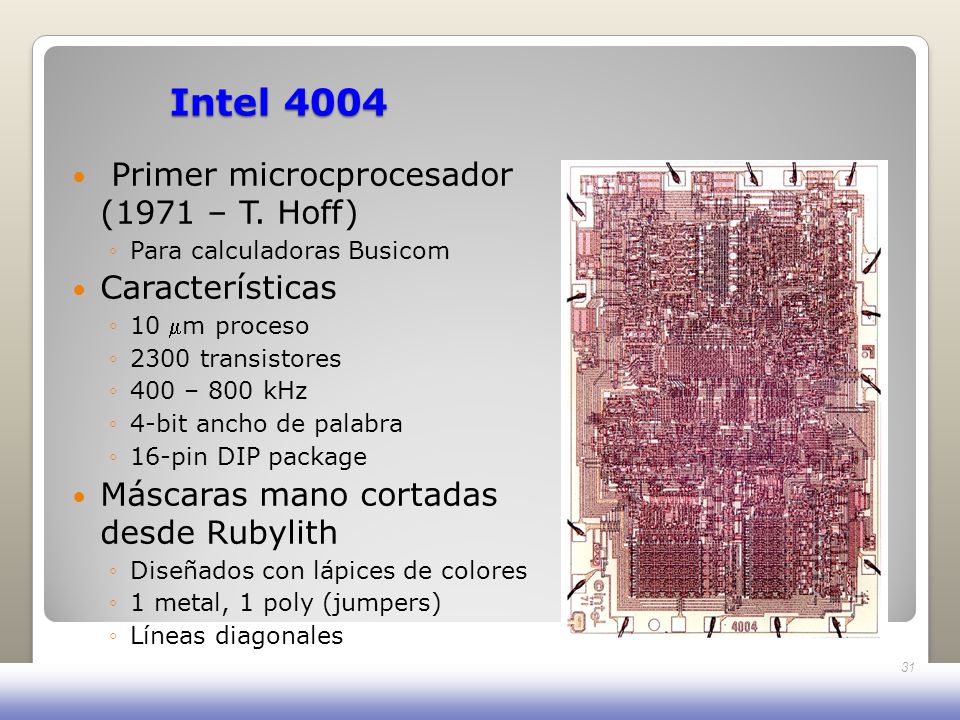

31 Intel 4004 Primer microcprocesador (1971 – T. Hoff) Características
Para calculadoras Busicom Características 10 mm proceso 2300 transistores 400 – 800 kHz 4-bit ancho de palabra 16-pin DIP package Máscaras mano cortadas desde Rubylith Diseñados con lápices de colores 1 metal, 1 poly (jumpers) Líneas diagonales

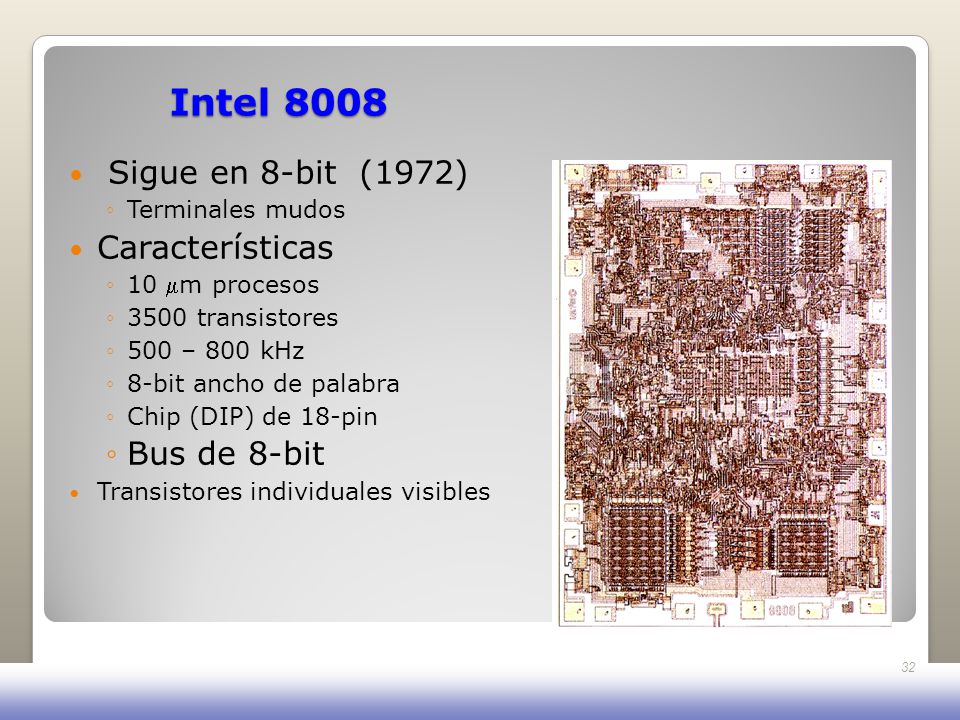

32 Intel 8008 Sigue en 8-bit (1972) Características Bus de 8-bit
Terminales mudos Características 10 mm procesos 3500 transistores 500 – 800 kHz 8-bit ancho de palabra Chip (DIP) de 18-pin Bus de 8-bit Transistores individuales visibles

33 Intel 8080 16-bit address bus (1974) Caracteristicas
Used in Altair computer (early hobbyist PC) Caracteristicas 6 mm proceso 4500 transistores 2 MHz 8-bit ancho de palabra Chip de 40-pin

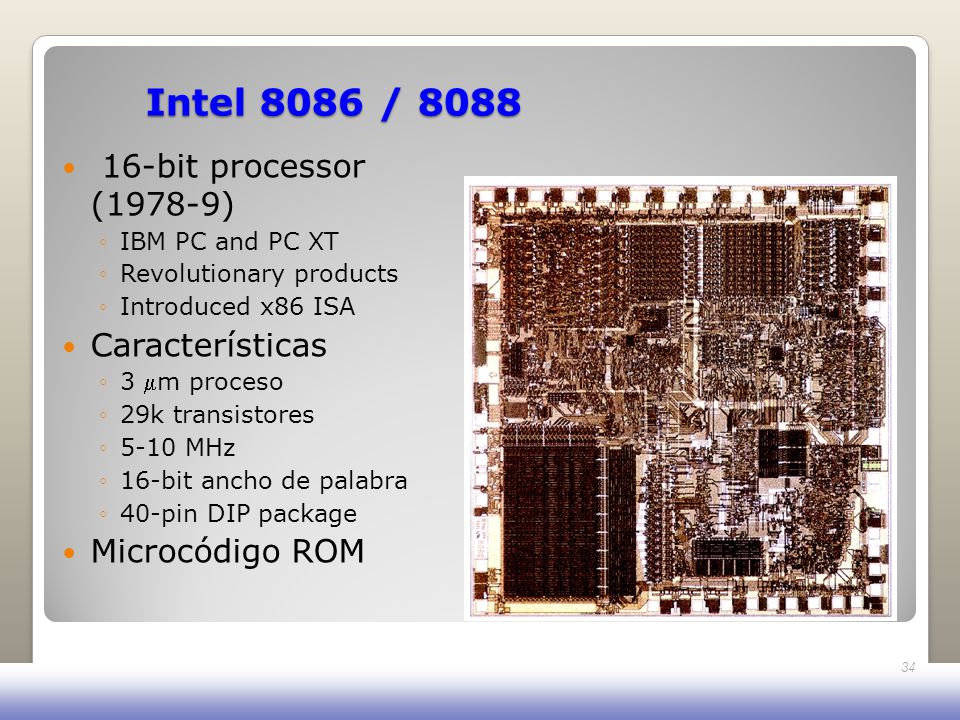

34 Intel 8086 / 8088 16-bit processor (1978-9) Características
IBM PC and PC XT Revolutionary products Introduced x86 ISA Características 3 mm proceso 29k transistores 5-10 MHz 16-bit ancho de palabra 40-pin DIP package Microcódigo ROM

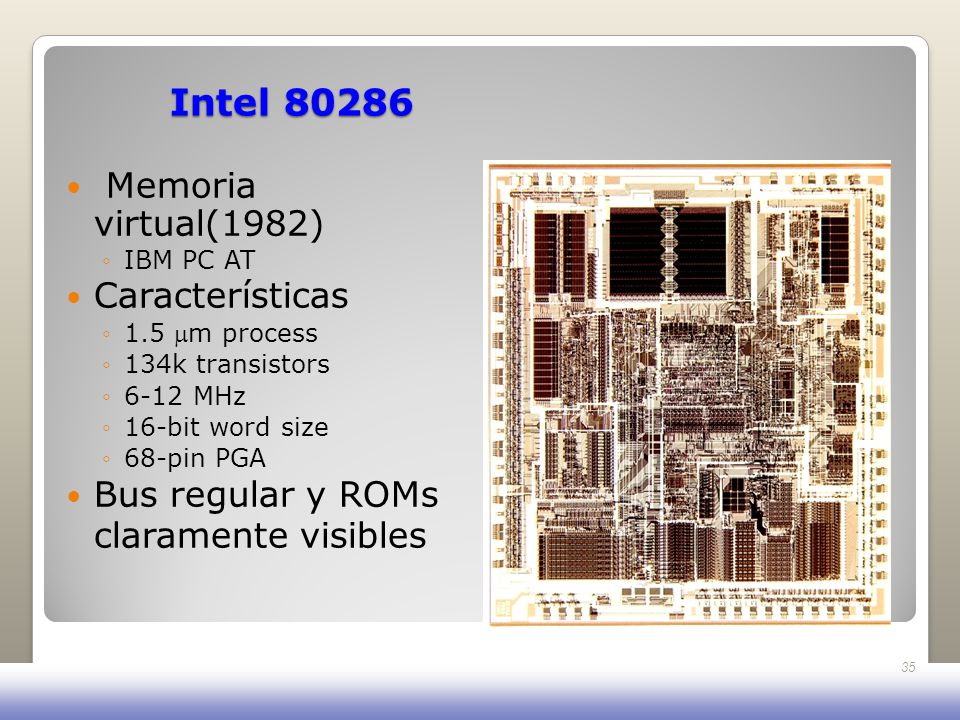

35 Intel 80286 Memoria virtual(1982) Características Bus regular y ROMs
IBM PC AT Características 1.5 mm process 134k transistors 6-12 MHz 16-bit word size 68-pin PGA Bus regular y ROMs claramente visibles

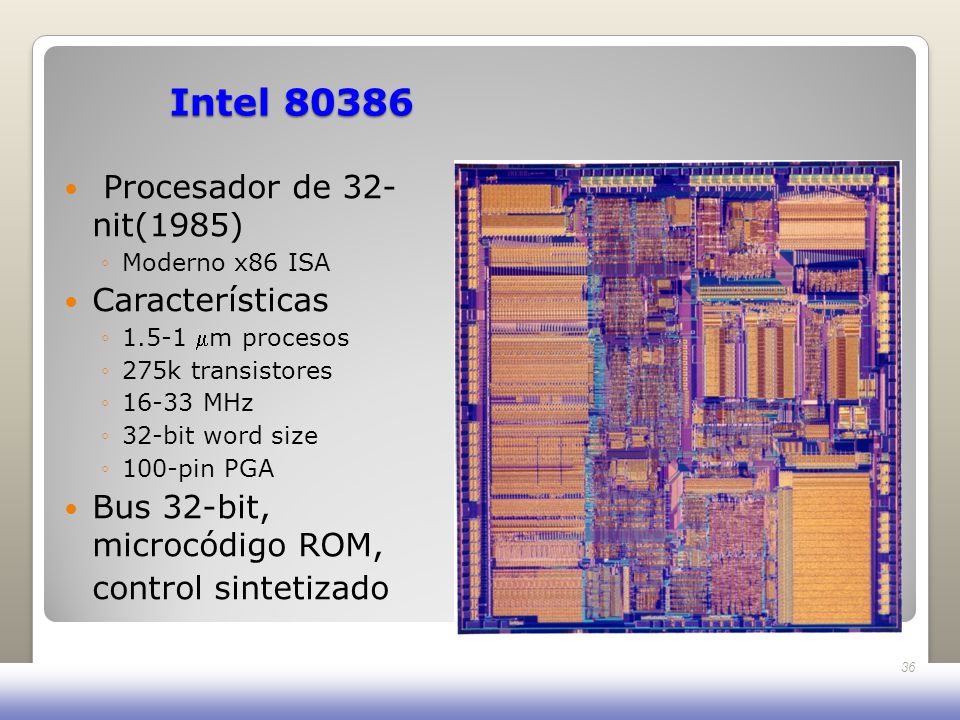

36 Intel 80386 Procesador de 32- nit(1985) Características
Moderno x86 ISA Características 1.5-1 mm procesos 275k transistores 16-33 MHz 32-bit word size 100-pin PGA Bus 32-bit, microcódigo ROM, control sintetizado

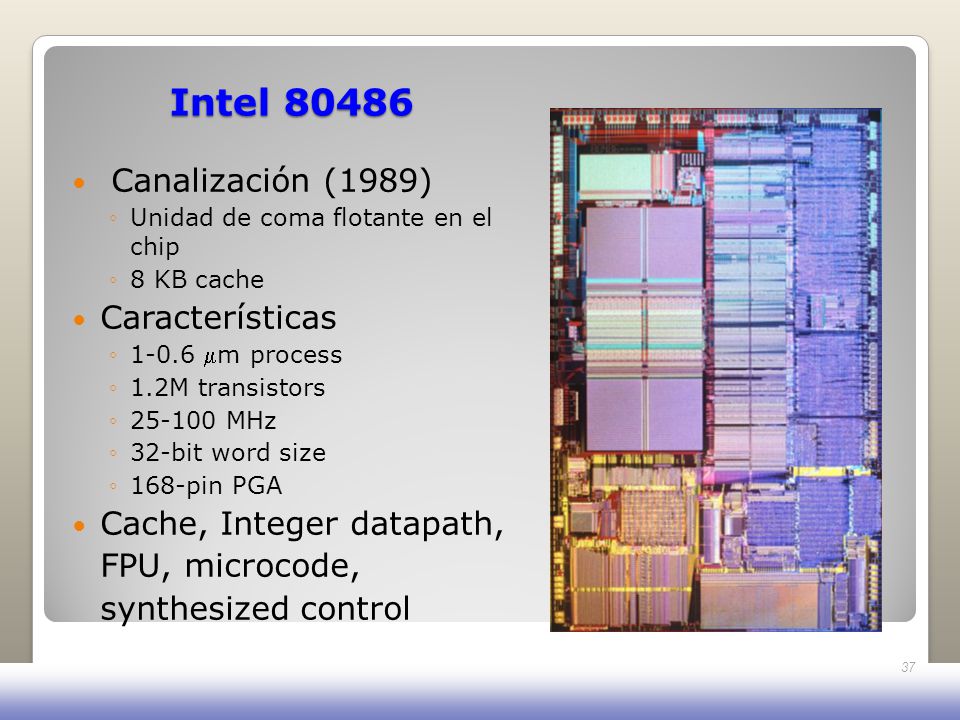

37 Intel 80486 Canalización (1989) Características
Unidad de coma flotante en el chip 8 KB cache Características 1-0.6 mm process 1.2M transistors MHz 32-bit word size 168-pin PGA Cache, Integer datapath, FPU, microcode, synthesized control

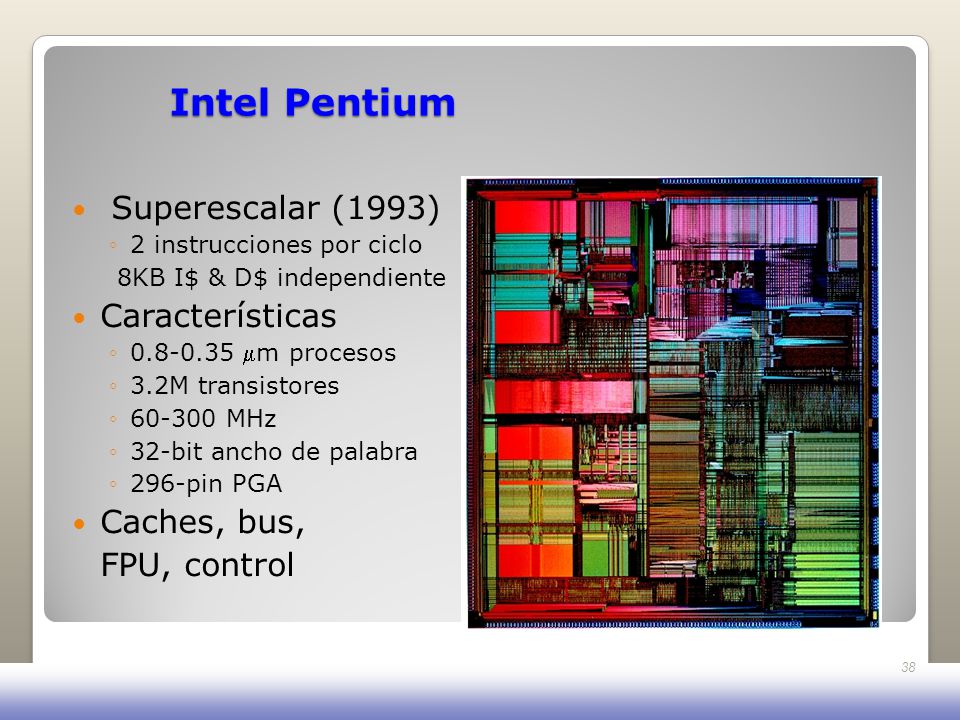

38 Intel Pentium Superescalar (1993) Características Caches, bus,
2 instrucciones por ciclo 8KB I$ & D$ independiente Características mm procesos 3.2M transistores MHz 32-bit ancho de palabra 296-pin PGA Caches, bus, FPU, control

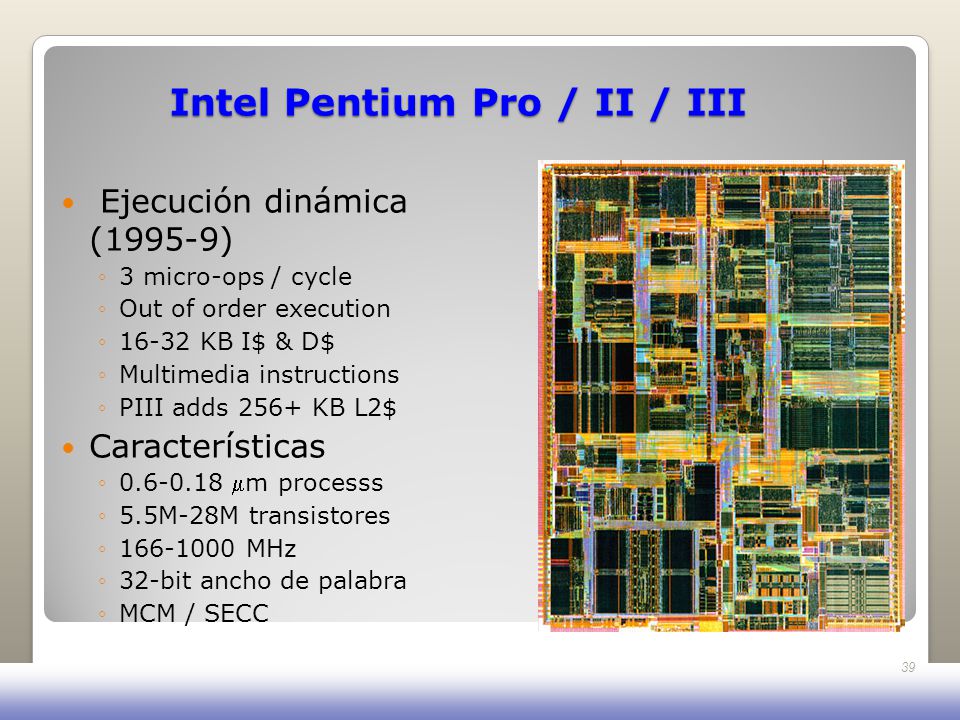

39 Intel Pentium Pro / II / III
Ejecución dinámica (1995-9) 3 micro-ops / cycle Out of order execution 16-32 KB I$ & D$ Multimedia instructions PIII adds 256+ KB L2$ Características mm processs 5.5M-28M transistores MHz 32-bit ancho de palabra MCM / SECC

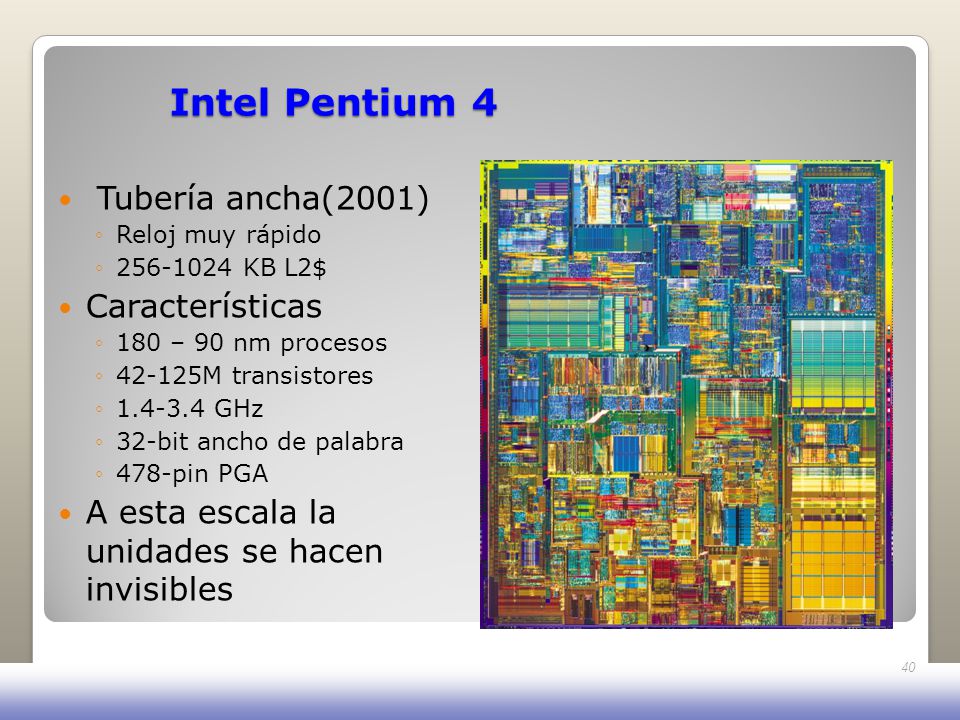

40 Intel Pentium 4 Tubería ancha(2001) Características
Reloj muy rápido KB L2$ Características 180 – 90 nm procesos 42-125M transistores GHz 32-bit ancho de palabra 478-pin PGA A esta escala la unidades se hacen invisibles

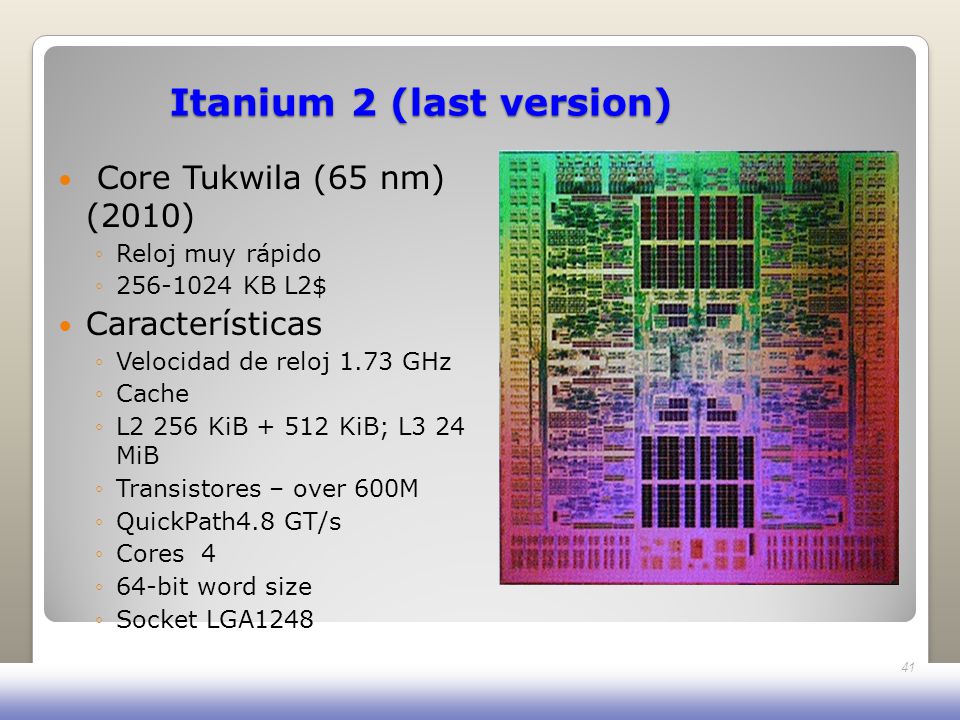

41 Itanium 2 (last version)
Core Tukwila (65 nm) (2010) Reloj muy rápido KB L2$ Características Velocidad de reloj 1.73 GHz Cache L2 256 KiB KiB; L3 24 MiB Transistores – over 600M QuickPath4.8 GT/s Cores 4 64-bit word size Socket LGA1248

42 Incremento de transistors un 104, frecuencia del reloj alrededor de 30 años!
Summary

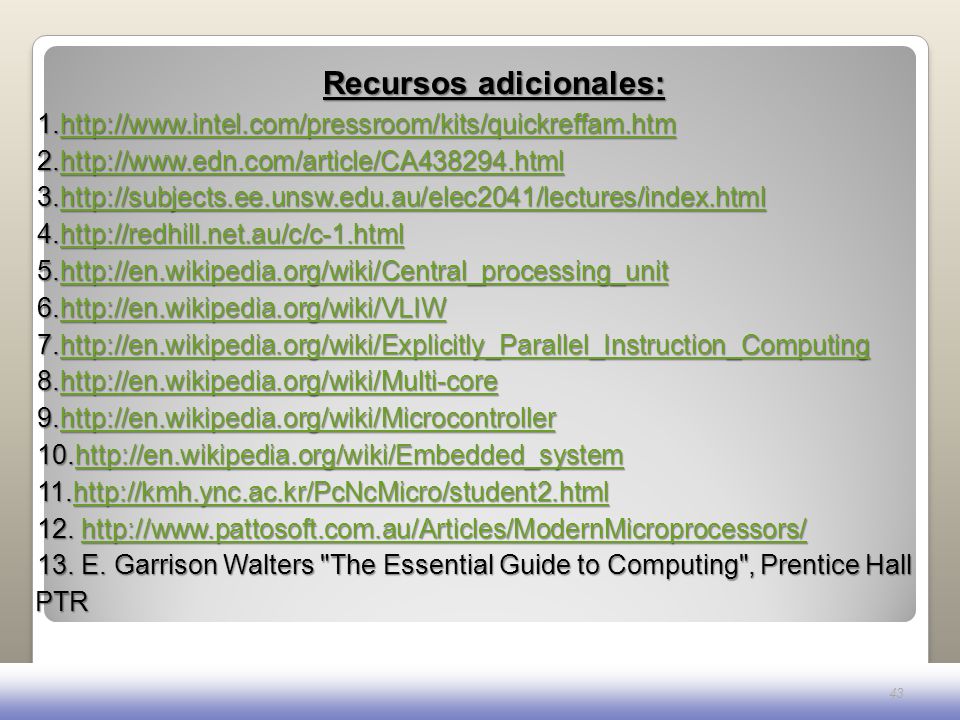

43 Recursos adicionales:
1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. E. Garrison Walters "The Essential Guide to Computing", Prentice Hall PTR
