Sistema Jurídico Creación de base de datos de un sistema Jurídico

Presentación del tema: "Sistema Jurídico Creación de base de datos de un sistema Jurídico"— Transcripción de la presentación:

1 Sistema Jurídico Creación de base de datos de un sistema Jurídico
Integrantes: Juan Yungán César Espinoza Álvaro Vélez Ronald Triviño Profesor: Alexis Cabrera

2 Sistema Jurídico Revisión de los casos:

3 Requerimiento Descripción Registros Consultas Informes R1 Registros de Usuarios R2 Registro de Casos R3 Gestion de Pasante R4 Resultados de Pasante

4 Sistema Jurídico DESCRIPCIÓN DE CASOS DE USO Nombre: Registros Usuarios Alias: R_USER •Actores: Pasante, Tutor. Función: Registrar la información de las personas que accederán al sistema. Descripción: En este módulo todos los actores deberán ingresar la información solicitada por el módulo de registro lo cual les permitirá iniciar sesión en el sistema e interactuar con todas las funciones que brinda la herramienta. Referencias: R1. De Casos: Registro Usuarios,

5 Control de Proyectos FORMATOS DE EVENTOS Nombre Caso de Uso: Registro de usuario; Subcaso Ingreso de datos del usuario Alias: R_User Actores: Pasante, Tutor. Evento: Respuesta del Sistema 1. Ingreso de datos de forma correcta 2. Ingreso parcial de Datos 3.Ingreso incorrecto de datos 4.Validación de datos a registrar. 5. Corrección de datos a registrar. 6. Clic en grabar datos. 7. Almacenamiento de datos en sistema.

6 Ingreso de datos de forma correcta Ingreso parcial de Datos
Usuarios Registro Ingreso de datos de forma correcta Ingreso parcial de Datos Ingreso incorrecto de datos Validación de datos a registrar Corrección de datos a registrar Clic en grabar datos Almacenamiento de datos en sistema

7 EVENTOS ALTERNOS Nombre Caso de Uso: Registro de usuario; Subcaso Ingreso de datos del usuario Alias: R_User Actores: Tutor, Pasante. Línea: Respuesta del Sistema línea 1 No se ingresa ningún dato se muestra mensaje. línea 4 Si algún dato está en blanco se envía notificación y se informa que no puede continuar. línea 6 Si falla el guardado se muestra mensaje respectivo.

8 Sistema Jurídico DESCRIPCIÓN DE CASOS DE USO Nombre: Registros de Casos Alias: R_Case •Actores: Pasante. Función: Ingresar al sistema y Registrar la información del caso. Descripción: En este modulo una vez realizado el registros, de forma automática es asignado al director jurídico el cual determina si el caso será o no procesado por el estudio jurídico de la Universidad. Referencias: R2 De Casos: Registro de caso

9 Control de Proyectos FORMATOS DE EVENTOS Nombre Caso de Uso: Ingreso de Casos Alias: R_Case Actores: Pasante Evento: Respuesta del Sistema 1. Opción de ingreso de casos 2. Validación del caso 3.Asignación tutor y pasante 4.Validación de datos a registrar. 5. Ingreso de datos de caso a registrar. 6. Clic en grabar datos. 7. Grabar datos en sistema.

10 Ingreso de datos de casos de forma correcta Validación de Casos
Registro Casos Ingreso de datos de casos de forma correcta Validación de Casos Aprobación de Caso Asignación de Tutor y Pasante Validación de datos a registrar Ingreso de datos de casos a registrar Clic en grabar datos Almacenamiento de datos en sistema

11 Control de Proyectos FORMATOS DE EVENTOS Nombre Caso de Uso: Actualización de datos de casos Alias: R_Case Actores: Pasante Evento: Respuesta del Sistema 1. Opción de modificación de casos 2. Validación del caso 3.Mostrar pantalla de modificación 4.Validación y modificación de datos a modificar. 5. Ingreso de datos nuevos de caso a registrar. 6. Clic en modificar datos. 7. Actualizar datos en sistema.

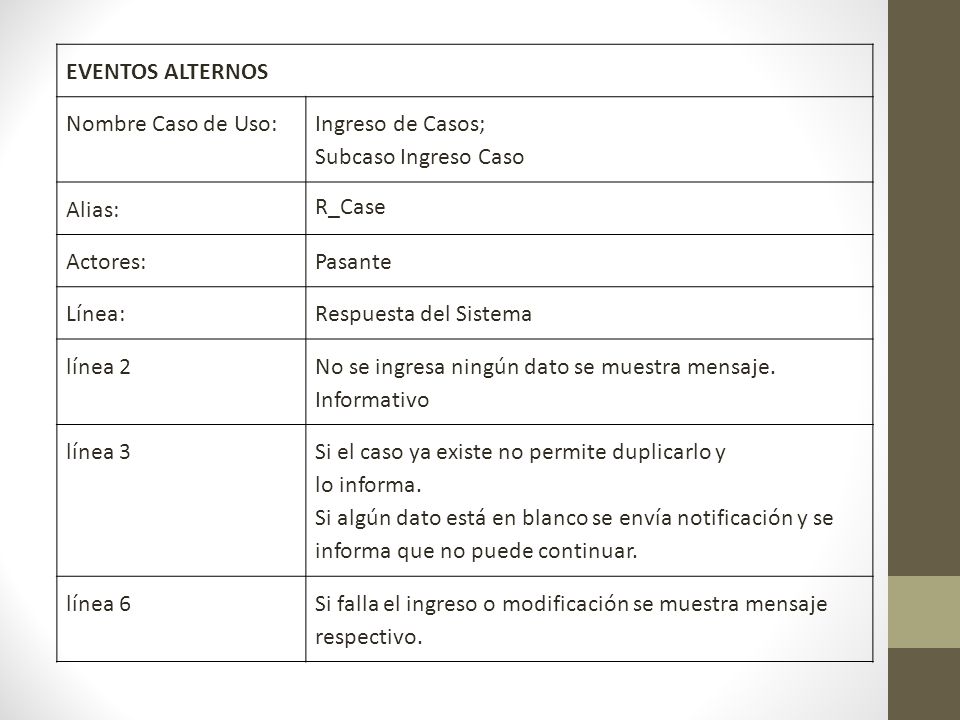

12 EVENTOS ALTERNOS Nombre Caso de Uso: Ingreso de Casos; Subcaso Ingreso Caso Alias: R_Case Actores: Pasante Línea: Respuesta del Sistema línea 2 No se ingresa ningún dato se muestra mensaje. Informativo línea 3 Si el caso ya existe no permite duplicarlo y lo informa. Si algún dato está en blanco se envía notificación y se informa que no puede continuar. línea 6 Si falla el ingreso o modificación se muestra mensaje respectivo.

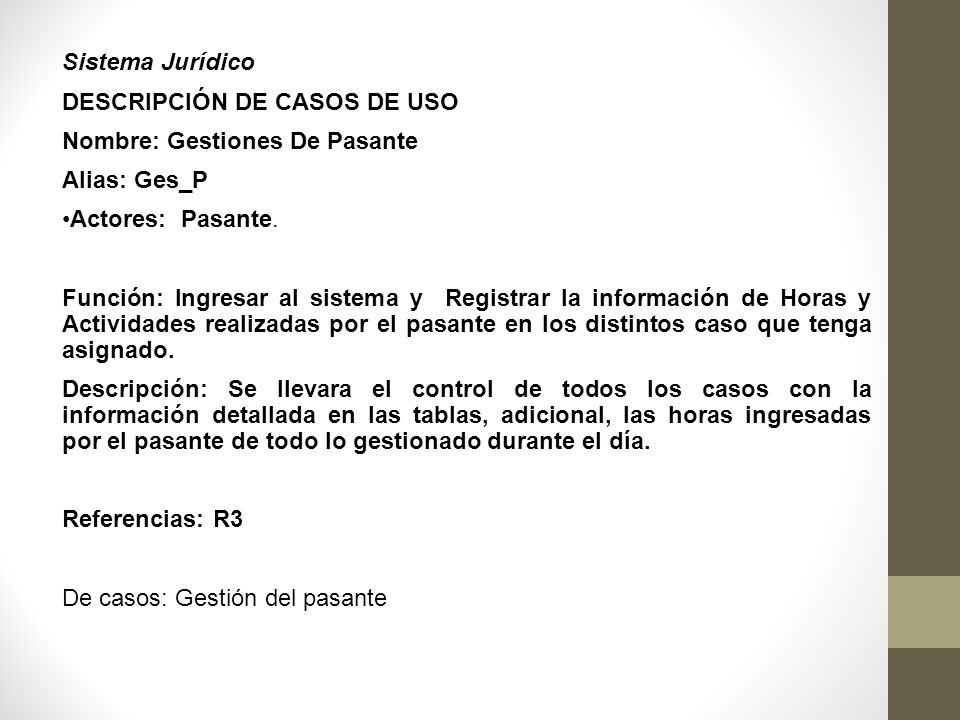

13 Sistema Jurídico DESCRIPCIÓN DE CASOS DE USO Nombre: Gestiones De Pasante Alias: Ges_P •Actores: Pasante. Función: Ingresar al sistema y Registrar la información de Horas y Actividades realizadas por el pasante en los distintos caso que tenga asignado. Descripción: Se llevara el control de todos los casos con la información detallada en las tablas, adicional, las horas ingresadas por el pasante de todo lo gestionado durante el día. Referencias: R3 De casos: Gestión del pasante

14 Control de Proyectos FORMATOS DE EVENTOS Nombre Caso de Uso: Gestión del pasante; Subcaso Ingreso de datos del usuario Alias: Ges_P Actores: Pasante. Evento: Respuesta del Sistema 1. Seleccionar caso 2. Sistema abre ventana de ingreso de datos. 3. Registro de datos del usuario. 4. Mensaje de confirmación de datos ingresados. 5. Seleccionar ingreso de horas 6. Sistema despliega barra con el número de horas por caso. 7. Clic en guardar 8. Mensaje de confirmación de casos guardados.

15 Sistema abre ventana de ingreso de datos Ingreso correcto de datos
Gestión de Pasante Seleccionar caso Sistema abre ventana de ingreso de datos Ingreso correcto de datos Registro de datos del usuario Mensaje de confirmación de datos ingresados Seleccionar ingreso de horas Sistema despliega barra con el número de horas por caso Clic en grabar datos Mensaje de confirmación de casos guardados

16 EVENTOS ALTERNOS Nombre Caso de Uso: Gestión del pasante Alias: Ges_P Actores: Pasante Línea: Respuesta del Sistema Línea 1 El usuario no posee ningún caso. Línea 3 Faltan datos del usuario por llenar. Línea 7 No se pudo guardar por falta de datos en el registro, el sistema no recibe datos necesarios nulos.

17 Sistema Jurídico DESCRIPCIÓN DE CASOS DE USO Nombre: Resultado del pasante Alias: Res_P •Actores: Tutor. Función: Publicar los Resultados e Información del caso del pasante. Descripción: El resultado del pasante y toda la información referente es publicada por el tutor en su respectiva cuenta, a su vez este se encarga de analizar estos resultados y de revisar su desempeño para así dar su veredicto en la aprobación o no del caso. Referencias: R4. De casos: Resultado del pasante.

18 Control de Proyectos FORMATOS DE EVENTOS Nombre Caso de Uso: Publicación de resultados Alias: Res_P Actores: Tutor Evento: Respuesta del Sistema 1.Ingreso a la cuenta. 2. Ingreso correcto a la cuenta. 3. Contraseña o datos erróneos. 4. Seleccionar ingreso de resultados. 5. Se muestran datos del pasante. 6. Digitar los datos de resultado. 7. Servidor pide confirmar los datos. Aceptar o Cancelar. 8. Grabar datos en sistema. 9. Mensaje de confirmación de datos guardados.

19 EVENTOS ALTERNOS Nombre Caso de Uso: Calificación del pasante Alias: Res_P Actores: Tutor Línea: Respuesta del Sistema Línea 1 Fallan los datos de ingreso, vuelve al login. línea 4 No se muestran los datos del pasante. línea 6 El servidor pide verificar datos que esten en blanco y que se requieran. línea 8 No se puede guardar porque el sistema no permite datos nulos.

20 Sistema Jurídico Revisión de las tablas:

21 Revisión de las tablas:
Registro de Usuario  Para este caso se requiere el almacenamiento de la información en las tablas Usuario, tipo usuario. Tabla usuario.- esta tabla almacenara  la información propia de los distintos usuarios; NOMBRE; APELLIDO; ; TELEFONO; DODIGO DE ESTUDIANTE; ID DE USUARIO; CLAVE DE ACCESO; CÓDIGO DE CASO. Tabla Tipo de Usuario.- la información de esta tabla permitirá diferenciar los tipos de usuario que tendrán acceso al sistema. Código del tipo de usuario; Descripción del tipo de usuario.

22 Revisión de las tablas:

23 Revisión de las tablas:
Registro  de caso La información que se registrara corresponde a cada uno de los parámetros que intervienen en el caso para su mejor seguimiento. Para este caso por mejor práctica fueron divididas como un encabezado de caso e historial de caso. Definiendo el encabezado como la información  general de cada caso y como identificador  el código de dicho caso. Historial de caso contendrá el detalle del caso donde se podrá  validar la información que se va generando para durante la gestión desde su solicitud para la atención  hasta la finalización del debido proceso. Las tablas que se utilizaran :  Casos; Historial Caso; Estatus Caso; Tipo Caso

24 Revisión de las tablas:

25 Revisión de las tablas:
Gestión de pasante Tablas  utilizadas: Gestión Pasante Esta tabla fue diseñada para poder controlar la gestión del pasante. La parte más importante es que se relaciona el ID de casos más información que deberá de llenar para justificar la pasantía realizada.

26 Revisión de las tablas:
Resultados de Pasante Tablas  utilizadas: Detalle_gestion Esta tabla resume la gestión realizada por el pasante, la cual consta del id de casos, horas y calificación como informe final.

27 Relación entre tablas:
