Unidad 9: Pipelines Complejos

Presentación del tema: "Unidad 9: Pipelines Complejos"— Transcripción de la presentación:

1 Unidad 9: Pipelines Complejos
Departamento de Ingeniería Electrónica Facultad de Ingeniería Circuitos Digitales II y Laboratorio Fundamentos de Arquitectura de Computadores Unidad 9: Pipelines Complejos Prof. Felipe Cabarcas Circuitos Digitales II

2 Renombrar registros IF ID WB ALU Mem Fadd Fmul Issue La etapa de decodificación renombra y añade las instrucciones a la etapa de Issue al buffer de reordenamiento (reorder buffer, ROB)  El renombramiento hace que los hazards WAR or WAW sean posibles Cualquier instrucción en el ROB para la cual se hayan solucionado los RAW hazards puede ser despachada  Se le llama ejecución fuera de orden o ejecución por flujo de datos (dataflow execution) CS252 S05

3 Estructuras para renombrado
Tabla de renombrado y banco de registros tags Ins# use exec op p1 src1 p2 src2 t1 t2 . tn Reorder Buffer (ROB) Cambiar el tag por su valor es una operación costosa Load Unit Store Unit FU FU < t, result > La Plantilla de las instrucciones (es decir, tag t) se asigna en la etapa de decodificación, la cual además asocia el tag con el registro en regfile, cuando una instrucción termina su tag es desasignado CS252 S05

4 Manejo del buffer de reordenamiento
. tn puntero2 Próximo a desasignar puntero1 Próximo disponible Ins# use exec op p1 src1 p2 src2 Los registros destino son renombrados a la posición de la instrucción El ROB es manejado circularmente El bit de “exec” se pone a 1 cuando la instrucción comienza ejecución. Cuando una instrucción termina se pone a 0 (libre) Una entrada de instrucción es candidata a ejecutar cuando: Tiene una instrucción válida (bit de “use” es 1) No ha comenzado ejecución (bit de “exec” es 0) Ambos operandos están disponibles (p1 y p2 son 1) CS252 S05

5 Renombrado y despacho fuera de orden un ejemplo
Renaming table Reorder buffer Ins# use exec op p1 src1 p2 src2 t1 t2 t3 t4 t5 . data / ti p data $1 $2 $3 $4 $5 $6 $7 $8 LD LD t1 v1 LD LD MUL v v1 MUL t v1 t2 t5 SUB v v1 SUB v v1 DIV v t4 DIV v v4 t3 t4 v4 ¿Cuando se rempazan los tag de las fuentes por datos? ¿Cuando se puede reusar un nombre? 1 LD $2, 34($5) 2 LD $4, 45($7) 3 MULT $6, $4, F2 4 SUB $8, $2, F2 5 DIV $4, $2, F8 6 ADD $10, $6, F4 Cuando una unidad funcional produce datos Cuando una instrucción termina CS252 S05

6 Efectividad El renombrado y la ejecución fuera de orden fueron implementados por primera vez en 1969 en el 360/91 de IBM (R. M. Tomasulo) pero no se volvió a usar hasta los modelos de la mitad de los 90 ¿Por qué? Razones 1. Efectivo solo en una clase pequeña de programas 2. La latencia de memoria era un problema más grande 3. Las excepciones no eran precisas! Un problema más para resolver Transferencia de control CS252 S05

7 Interrupciones precisas
Debe parecer que, en el caso de que suceda una interrupción entre dos instrucciones Ii y Ii+1, Los efectos de todas las instrucciones hasta Ii (incluida) son permanentes ya que han terminado No debe haber ningún efecto relacionado con ninguna instrucción posterior a esta El manejador de interrupciones puede abortar el programa o continuar con la instrucción Ii+1. CS252 S05

8 Efectos en la interrupciones Instrucciones terminan fuera de orden
I1 DIV $6, $6, $4 I2 LD $2, 45($3) I3 MULT $0, $2, $4 I4 DIV $8, $6, $2 I5 SUB $10, $0, $6 I6 ADD $6, $8, $2 out-of-order comp devolver f2 devolver f10 Considere la interrupciones Las interrupciones precisas son difíciles de implementar a alta velocidad - Porque se comienza a ejecutar instrucciones posteriores antes de que la excepción compruebe que se han terminado instrucciones anteriores CS252 S05

9 Manejo de excepciones (In-Order Five-Stage Pipeline)
Asynchronous Interrupts Exc D PC Inst. Mem Decode E M Data Mem W + Cause EPC Kill D Stage Kill F Stage Kill E Stage Illegal Opcode Overflow Data Addr Except PC Address Exceptions Kill Writeback Select Handler PC Commit Point Conservar las banderas de excepción en el pipeline hasta el punto de commit (etapa Memoria). Las excepciones en etapas más tempranas rescriben excepciones de más adelantes. Las excepciones externas sobre-escriben otras. Si hay una excepción en el punto de commit: se actualizan los registros de Cause y EPC, se “matan” las instrucciones de otras etapas y se actualiza el PC con la dirección de excepciones. CS252 S05

10 Excepciones precisas en In-Order Commit
Out-of-order In-order Commit Fetch Decode Reorder Buffer Exception? Kill Inject handler PC Execute Las instrucciones son leídas y decodificadas y llevadas al reorder buffer en orden La ejecución fuera de orden (  se completan fuera de orden) Se hace Commit en orden (se escribe el estado de la arquitectura registros y memoria) Se requiere almacenamiento temporal para guardar los resultados antes de hacer commit (Registros sombra--shadow registers-- y buffers de escritura--store buffers) CS252 S05

11 Extensiones al ROB para Excepciones precisas
Inst# use exec op p1 src1 p2 src2 pd dest data cause ptr2 next to commit ptr1 next available Reorder buffer Añadir los campos <pd, dest, data, cause>, hacer commit de las instrucciones al banco de registros y a memoria en orden de programa  el buffers es circular, en una excepción, se borrar el ROB haciendo ptr1=ptr2 (los stores tiene que esperar hasta commit para actualizar la memoria) CS252 S05

12 Vuelta atrás (Rollback) y renombrado
El banco de registros (solo instrucciones commited) Reorder buffer Load Unit FU Store < t, result > t1 t2 . tn Ins# use exec op p1 src1 p2 src2 pd dest data Commit El banco de registros ya no contiene los tag de renombrado. ¿Cómo hace la etapa de decodificación para encontrar el tag de los registros fuente? Buscar el campo “dest” en el reorder buffer CS252 S05

13 Tabla de renombrado tag Register File Rename valid bit Table Reorder
buffer Load Unit FU Store < t, result > t1 t2 . tn Ins# use exec op p1 src1 p2 src2 pd dest data Commit La tabla de renombrado es una cache para agilizar la búsqueda del nombre de registros. Se tiene que borrar después de que cada excepción sea tomada. CS252 S05

14 Recobrarse de un predicción de salto equivocada
Máquinas de ejecución en orden: Se asume que ninguna instrucción despachada antes de resolver el salto puede escribir en registros o memoria (write-back) “Matar” todas las instrucciones en el pipeline detrás de la instrucción de salto Ejecución fuera de orden Múltiples instrucciones después de la instrucción de salto podrían completar antes de que el salto se resuelva CS252 S05

15 Saltos mal predichos en el pipeline
Inject correct PC Branch Prediction Branch Resolution Kill Kill Kill Commit PC Fetch Decode Reorder Buffer Complete Execute Pueden haber múltiples salto sin resolver en el ROB Se pueden resolver los salto fuera de orden, “matando” todas las instrucciones siguientes, en el ROB, al salto mal predicho CS252 S05

16 Recovering ROB/Renaming Table
Rename Snapshots Register File Rename Table t v t v r1 r2 Ptr2 next to commit Ins# use exec op p1 src1 p2 src2 pd dest data t1 t2 . tn rollback next available Ptr1 next available Reorder buffer Commit Load Unit Store Unit FU FU FU < t, result > Se toma una “foto ” (snapshot) de la tabla de renombrado cada que se hace una predicción de salto, se recupera la “foto” si se hace una mala predicción CS252 S05

17 Diseño de “Data-in-ROB” (HP PA8000, Pentium Pro, Core2Duo, Nehalem)
Banco de registros solo contiene estado terminado Reorder buffer Load Unit FU Store < t, result > t1 t2 . tn Ins# use exec op p1 src1 p2 src2 pd dest data Commit En el momento de despachar del ROB, los registros fuente listos pueden estar en el banco de registros o en el “dest” del ROB (se deben copiar a src1/src2 si están listos antes de despachar) Cuando se completan, se escriben al campo “dest” y hacer un “broadcast” a los campos de fuente. Cuando se hace Issue, se leen las fuentes del ROB. CS252 S05

18 Banco de registros físicos unificado (MIPS R10K, Alpha 21264, Intel Pentium 4 & Sandy Bridge)
Renombrar todos los registros de la arquitectura durante la etapa de decodificación, no se leen los valores de los registros Las unidades funcionales leen y escriben de un único banco de registros físicos unificado que guarda resultados terminados y registros temporales que están siendo calculados Se hace commit de las actualizaciones que se mapean de los registros arquitectónicos a los físicos, no hay movimiento de datos Unified Physical Register File Leer registos al despachar Functional Units Se escriben resultados al terminar Committed Register Mapping Decode Stage Register Mapping

19 Diseño del pipeline con registros físicos en el banco de registros
Branch Resolution Branch Prediction kill Out-of-Order In-Order PC Fetch Decode & Rename Reorder Buffer Commit In-Order Physical Reg. File Branch Unit ALU MEM Store Buffer D$ Execute CS252 S05

20 Tiempo de vida de los registros físicos
Los registros físicos guardan valores de instrucciones terminadas como valores especulativos Los registros físicos están separados del ROB (el ROB no contiene datos) ld $1, ($3) addi $3, $1, #4 sub $6, $7, $9 add $3, $3, $6 ld $6, ($1) add $6, $6, $3 sd $6, ($1) ld $6, ($11) ld P1, (P10) addi P2, P1, #4 sub P3, P11, P12 add P4, P2, P3 ld P5, (P1) add P6, P5, P4 sd P6, (P1) ld P7, (P13) Rename ¿Cuando se puede reusar un registro físico? Cuando se vuelva a escribir en el mismo registro de la arquitectura CS252 S05

21 Manejo de los registros físicos
Rename Table Physical Regs Free List P0 P0 x5 P5 x6 P6 x7 x0 P8 x1 x2 P7 x3 x4 P1 P1 ld x1, 0(x3) addi x3, x1, #4 sub x6, x7, x6 add x3, x3, x6 ld x6, 0(x1) P2 P3 P3 P2 P4 P4 <x6> P5 p <x7> P6 p <x3> P7 p <x1> P8 p Pn ROB (LPRd requires third read port on Rename Table for each instruction) op p1 PR1 p2 PR2 ex use Rd PRd LPRd CS252 S05

22 Manejo de los registros físicos
x5 P5 x6 P6 x7 x0 P8 x1 x2 P7 x3 x4 Rename Table <x6> P5 <x7> P6 <x3> P7 P0 Pn P1 P2 P3 P4 Physical Regs p <x1> P8 Free List P0 P1 P3 P2 P4 ld x1, 0(x3) addi x3, x1, #4 sub x6, x7, x6 add x3, x3, x6 ld x6, 0(x1) P0 op p1 PR1 p2 PR2 ex use Rd PRd LPRd ROB x ld p P x P0 P8 CS252 S05

23 Manejo de los registros físicos
x5 P5 x6 P6 x7 x0 P8 x1 x2 P7 x3 x4 Rename Table <x6> P5 <x7> P6 <x3> P7 P0 Pn P1 P2 P3 P4 Physical Regs p <R1> P8 Free List P0 P1 P3 P2 P4 ld x1, 0(x3) addi x3, x1, #4 sub x6, x7, x6 add x3, x3, x6 ld x6, 0(x1) P0 P1 op p1 PR1 p2 PR2 ex use Rd PRd LPRd ROB x ld p P x P0 P8 x addi P x P1 P7 CS252 S05

24 Manejo de los registros físicos
x5 P5 x6 P6 x7 x0 P8 x1 x2 P7 x3 x4 Rename Table <x6> P5 <x7> P6 <x3> P7 P0 Pn P1 P2 P3 P4 Physical Regs p <R1> P8 Free List P0 P1 P3 P2 P4 ld x1, 0(x3) addi x3, x1, #4 sub x6, x7, x6 add x3, x3, x6 ld x6, 0(x1) P0 P1 P3 op p1 PR1 p2 PR2 ex use Rd PRd LPRd ROB x ld p P x P0 P8 x addi P x P1 P7 x sub p P6 p P x P3 P5 CS252 S05

25 Manejo de los registros físicos
x5 P5 x6 P6 x7 x0 P8 x1 x2 P7 x3 x4 Rename Table <x6> P5 <x7> P6 <x3> P7 P0 Pn P1 P2 P3 P4 Physical Regs p <x1> P8 Free List P0 P1 P3 P2 P4 ld x1, 0(x3) addi x3, x1, #4 sub x6, x7, x6 add x3, x3, x6 ld x6, 0(x1) P0 P1 P2 P3 op p1 PR1 p2 PR2 ex use Rd PRd LPRd ROB x ld p P x P0 P8 x addi P x P1 P7 x sub p P6 p P x P3 P5 x add P P x P2 P1 CS252 S05

26 Manejo de los registros físicos
x5 P5 x6 P6 x7 x0 P8 x1 x2 P7 x3 x4 Rename Table <x6> P5 <x7> P6 <x3> P7 P0 Pn P1 P2 P3 P4 Physical Regs p <x1> P8 Free List P0 P1 P3 P2 P4 ld x1, 0(x3) addi x3, x1, #4 sub x6, x7, x6 add x3, x3, x6 ld x6, 0(x1) P0 P1 P2 P3 P4 op p1 PR1 p2 PR2 ex use Rd PRd LPRd ROB x ld p P x P0 P8 x addi P x P1 P7 x sub p P6 p P x P3 P5 x add P P x P2 P1 x ld P x P4 P3 CS252 S05

27 Manejo de los registros físicos
x5 P5 x6 P6 x7 x0 P8 x1 x2 P7 x3 x4 Rename Table <x6> P5 <x7> P6 <x3> P7 P0 Pn P1 P2 P3 P4 Physical Regs p <x1> P8 Free List P0 P1 P3 P2 P4 p <x1> ld x1, 0(x3) addi x3, x1, #4 sub x6, x7, x6 add x3, x3, x6 ld x6, 0(x1) P0 P1 P2 P8 P3 P4 op p1 PR1 p2 PR2 ex use Rd PRd LPRd ROB Execute & Commit x ld p P x P0 x ld p P x P0 x P8 x addi P x P1 P7 x sub p P6 p P x P3 P5 x add P P x P2 P1 x ld P x P4 P3 CS252 S05

28 Manejo de los registros físicos
x5 P5 x6 P6 x7 x0 P8 x1 x2 P7 x3 x4 Rename Table <x6> P5 <x7> P6 <x3> P7 P0 Pn P1 P2 P3 P4 Physical Regs p P8 Free List P0 P1 P3 P2 P4 p <x1> p <x3> ld x1, 0(x3) addi x3, x1, #4 sub x6, x7, x6 add x3, x3, x6 ld x6, 0(x1) P0 P1 P2 P8 P7 P3 P4 op p1 PR1 p2 PR2 ex use Rd PRd LPRd ROB x x ld p P x P0 P8 Execute & Commit x addi P x P1 x addi P x P1 x P7 x sub p P6 p P x P3 P5 x add P P x P2 P1 x ld P x P4 P3 CS252 S05

29 Separar la ventana de instrucciones pendientes del ROB
La ventana de instrucciones contiene las instrucciones que han sido decodificadas y renombradas pero que no han sido despachadas para ejecución. Contiene los tag de los registros, bits de presencia y puntero a la posición del ROB. op p1 PR1 p2 PR2 PRd use ex ROB# Rd LPRd PC Except? Ptr2 next to commit Ptr1 next available Done? El buffer de reordenamiento contiene información de las excepciones para el commit. El ROB normalmente es varias veces más grande que la ventana de instrucciones – ¿por qué?

30 El ROB contiene instrucciones activas (Decodificadas pero no Committed)
… ld x1, (x3) add x3, x1, x2 sub x6, x7, x9 add x3, x3, x6 ld x6, (x1) add x6, x6, x3 sd x6, (x1) (Older instructions) … ld x1, (x3) add x3, x1, x2 sub x6, x7, x9 add x3, x3, x6 ld x6, (x1) add x6, x6, x3 sd x6, (x1) Commit Fetch Cycle t + 1 Execute (Newer instructions) Cycle t CS252 S05

31 Dependencias de memoria
sd x1, (x2) ld x3, (x4) ¿Se puede ejecutar el load? CS252 S05

32 Cola de memoria en orden
Ejecutar todos los loads y stores en orden de programa => Los Loads y stores no pueden ser despachados para ejecución desde el ROB hasta que todos los loads y estores previos hayan completado ejecución Sin embargo se pueden ejecutar fuera de orden, respecto a otro tipo de instrucciones Se requiere una estructura para manejar el orden de las instrucciones de memoria CS252 S05

33 Ejecución conservativa de loads O-o-O
sd x1, (x2) ld x3, (x4) Dividir la ejecución de los store en dos faces: cálculo de las direcciones y escritura de datos Se puede ejecutar el load antes de que un store, si sus direcciones son conocidas y diferentes x4 != x2 Cada dirección de los loads se compara con las direcciones de todos los stores que no han sido committed No ejecutar load si cualquiera de las direcciones de los stores anteriores no se conocen (MIPS R10K, cola de direcciones de 16 entradas) CS252 S05

34 Diseño del pipeline con registros físicos en el banco de registros
Branch Resolution Branch Prediction kill Out-of-Order In-Order PC Fetch Decode & Rename Reorder Buffer Commit In-Order Physical Reg. File Branch Unit ALU MEM Store Buffer D$ Execute CS252 S05

35 Flujo de instrucciones en un pipeline con un banco de registro físicos unificado
Fetch Tomar los bits de la instrucción del PC actual y ponerlos en el buffer de fetch Actualizar el PC usando la siguiente dirección o el predictor de saltos (BTB) Decode/Rename Tomar la instrucción del buffer de fetch Asignar recursos para ejecutar la instrucción: Registro físico de destino, si la instrucción escribe registro Entrada en el ROB para permitir commit en orden Entrada en la ventana de instrucciones para esperar ejecución Entrada en el buffer de memoria, si es load o store Decode hará stall si los recursos no están disponibles Renombra registros fuente y destino Comprueba si los registros fuente están disponibles Inserta la instrucción en el los buffer de ventana, ROB y memoria

36 Instrucciones de Memoria
Dividir los stores en dos piezas durante decodificación: Cálculo de la dirección Movimiento de datos Asignar espacio en orden de programa en el buffer de memoria durante decodificación Stores: Calculo de la dirección y guardarla en el buffer de stores Movimiento de datos copia el valor en el buffer de stores Estas dos etapas se ejecutan independientemente desde la ventana de instrucciones Los Stores solo hacen commit de los datos en el punto de commit Loads: El cálculo de las direcciones de los loads se ejecutan desde la ventana Los load una vez calculan la dirección efectiva buscdan en el buffer de memoria Los loads puede que tengan que esperar en el buffer de memoria hasta que algunos store se resuelvan

37 Etapa de Issue La escritura de resultados cuando terminan las instrucciones, puede “despertar” algunas instrucciones de la ventana de Instrucciones poniendo sus registros fuente como listos Debe seleccionar algunas instrucciones para ser despachadas Un árbitro selecciona un subconjunto de instrucciones listas para ejecución Ejemplo de políticas: aleatorio, más vieja primero, crítica primero Las instrucciones listas en la etapa de Issue son enviadas a ejecución

38 Etapa de ejecución Leer los registros listos del banco de registros y/o de las unidades de forwarding desde otras unidades funcionales Ejecutar en una unidad funcional Escribir los resultados en los registros físicos (o en el buffer de store) Producir excepciones, escribir en el ROB Liberar instrucciones en la ventana de instrucciones

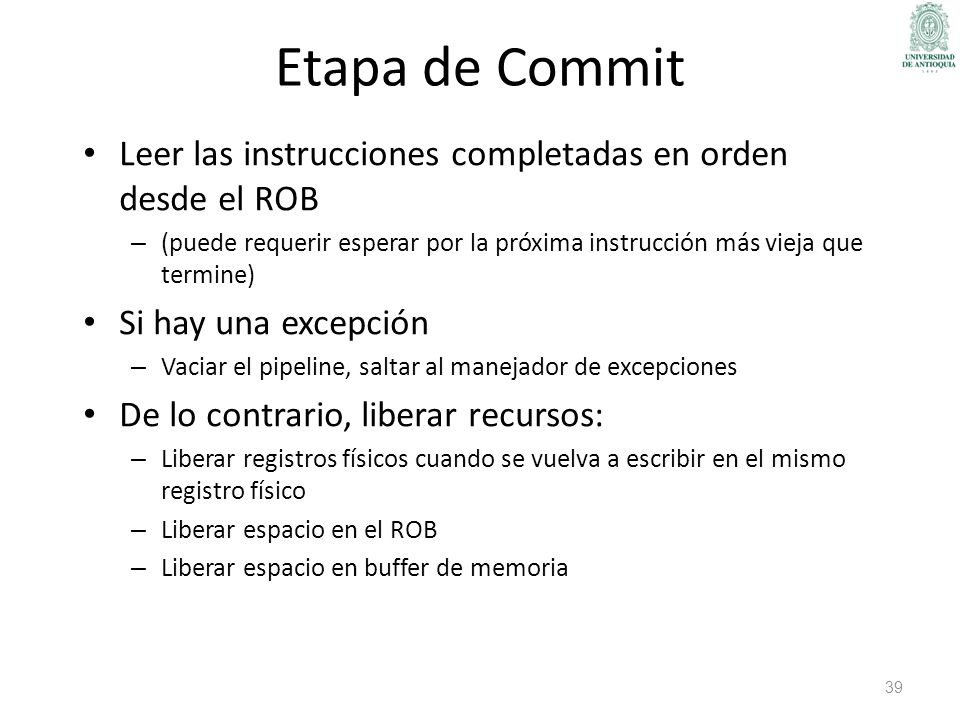

39 Etapa de Commit Leer las instrucciones completadas en orden desde el ROB (puede requerir esperar por la próxima instrucción más vieja que termine) Si hay una excepción Vaciar el pipeline, saltar al manejador de excepciones De lo contrario, liberar recursos: Liberar registros físicos cuando se vuelva a escribir en el mismo registro físico Liberar espacio en el ROB Liberar espacio en buffer de memoria

40 Fuentes de Información
Parte de este material fue tomado de Krste Asanovic (UC Berkeley, curso cs152) Este a su vez da el siguiente Acknowledgment: These slides contain material developed and copyright by: Arvind (MIT) Krste Asanovic (MIT/UCB) Joel Emer (Intel/MIT) James Hoe (CMU) John Kubiatowicz (UCB) David Patterson (UCB) MIT material derived from course 6.823 UCB material derived from course CS252 Circuitos Digitales II
