Presentación del tema: "Simbología. Representación de esquemas La representación de los diferentes circuitos o instalaciones eléctricas se le llama esquema. Estos esquemas."— Transcripción de la presentación:

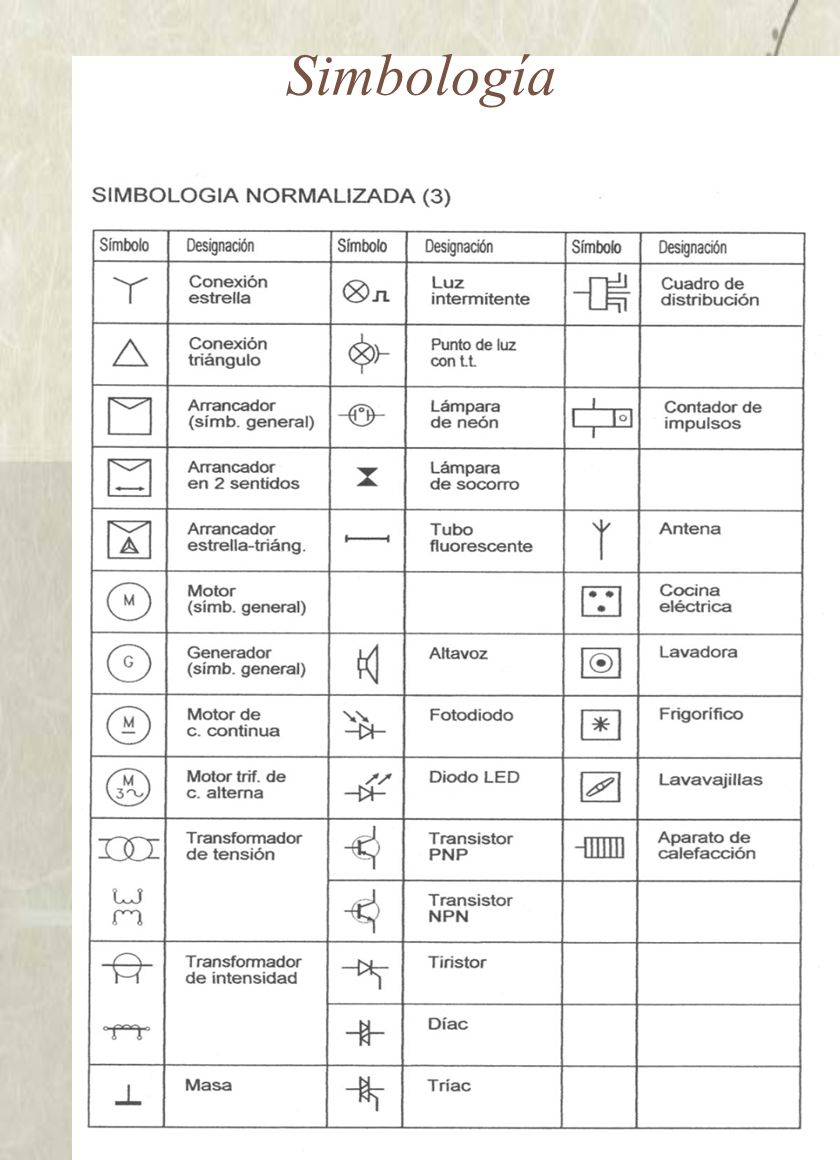

1 Simbología

2

3

4

5 Representación de esquemas La representación de los diferentes circuitos o instalaciones eléctricas se le llama esquema. Estos esquemas pueden ser de varios tipos dependiendo de la simbología utilizada y el esquema que queremos representar. Podemos citar: Esquema funcional Esquema multifilar. Unifilar. Topográfico Dentro de estos nos encontramos con variantes de los mismos. En las hojas siguientes se pueden ver algunos ejemplos.

6 Representación de esquemas El esquema funcional presenta el circuito de una forma esquemática simple para su fácil interpretación. El esquema multifilar representa todo el conexionado del circuito, atendiendo a la situación real de los elementos dentro de éste. El esquema unifilar representa todos los conductores de un tramo por una sola línea, indicando el nº de conductores con trazos oblicuos sobre la línea. Se pueden utilizar junto a los topográficos. Los topográficos son los que representa la situación de los puntos de utilización y el trazado de las líneas.

7 Ejemplo esquemas Esquema topográfico

8 Ejemplo esquemas

9 Esquemas funcionales

10 Ejemplo esquemas Esquema unifilar topográfico. Esquema multifilar. Esquema unifilar Esquema unifilar simplificado

11 Ejemplo esquemas

12 Tubo fluorescente Reactancia Cebado r Condensador Tubo fluorescente

13 Conmutadas. Conmutada de puentes Conmutada montaje largo

14 Conmutada varios puntos

15 Telerruptor

16

17

18 Telerruptor. Esquema

19 Automático de escalera

20

21

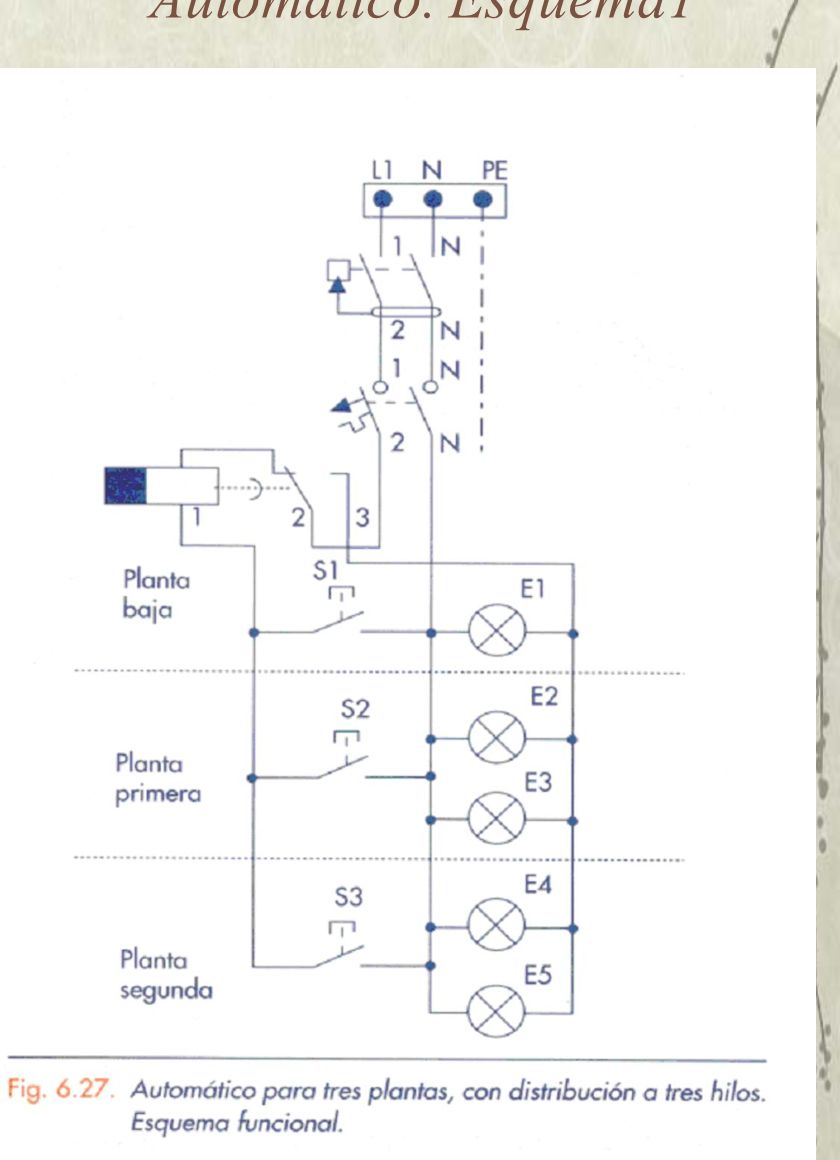

22 Automático. Esquema1

23 Automático. Esquema2

24 Automático. Esquema3
