1 COMPLEJO DEPORTIVO SIETE CANCHAS
PLAN MAESTRO COMPLEJO DEPORTIVO SIETE CANCHAS

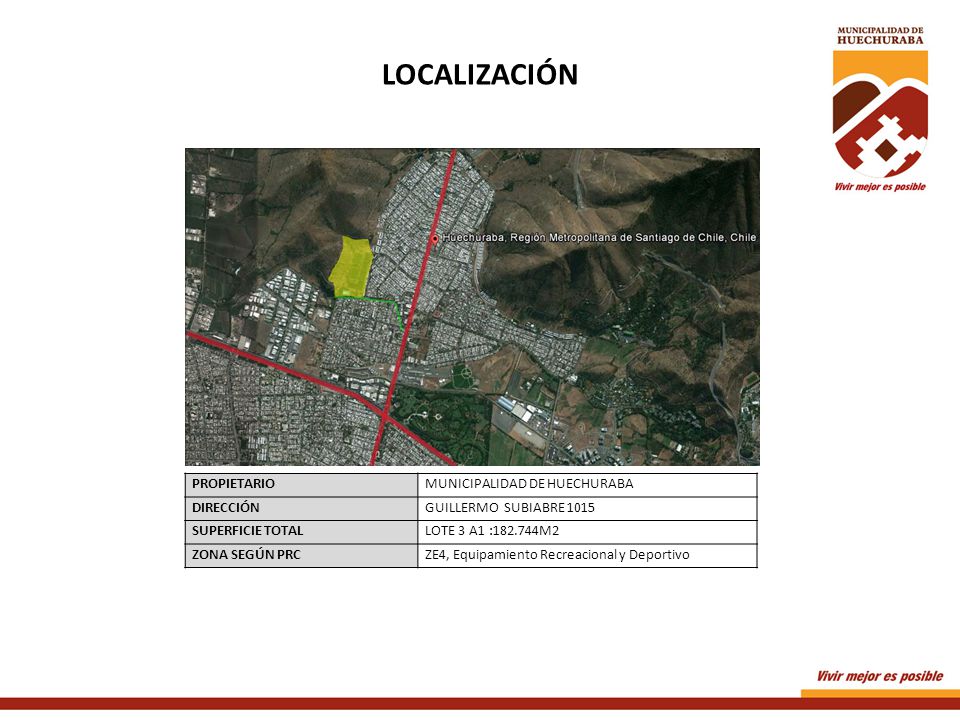

2 LOCALIZACIÓN PROPIETARIO MUNICIPALIDAD DE HUECHURABA DIRECCIÓN
GUILLERMO SUBIABRE 1015 SUPERFICIE TOTAL LOTE 3 A1 : M2 ZONA SEGÚN PRC ZE4, Equipamiento Recreacional y Deportivo

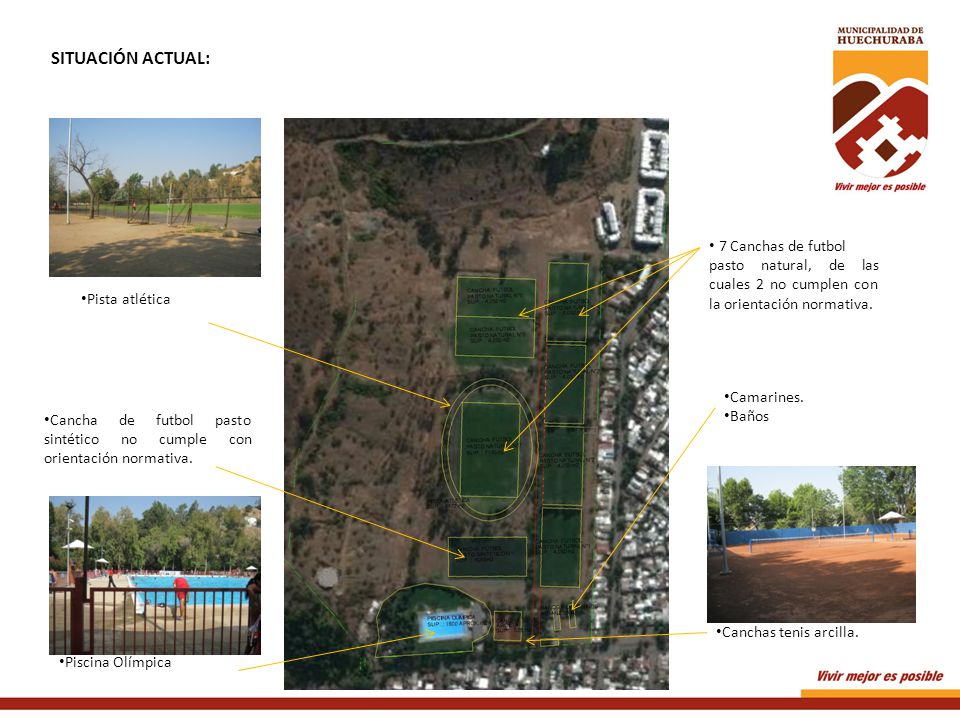

3 SITUACIÓN ACTUAL: 7 Canchas de futbol
pasto natural, de las cuales 2 no cumplen con la orientación normativa. Pista atlética Camarines. Baños Cancha de futbol pasto sintético no cumple con orientación normativa. Canchas tenis arcilla. Piscina Olímpica

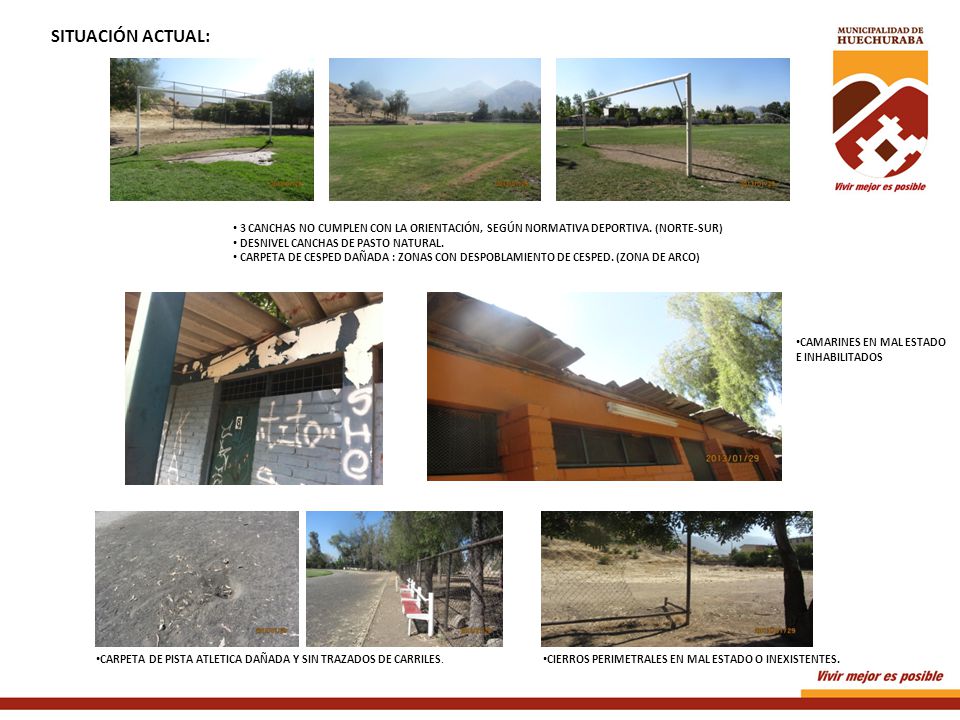

4 SITUACIÓN ACTUAL: 3 CANCHAS NO CUMPLEN CON LA ORIENTACIÓN, SEGÚN NORMATIVA DEPORTIVA. (NORTE-SUR) DESNIVEL CANCHAS DE PASTO NATURAL. CARPETA DE CESPED DAÑADA : ZONAS CON DESPOBLAMIENTO DE CESPED. (ZONA DE ARCO) CAMARINES EN MAL ESTADO E INHABILITADOS CARPETA DE PISTA ATLETICA DAÑADA Y SIN TRAZADOS DE CARRILES. CIERROS PERIMETRALES EN MAL ESTADO O INEXISTENTES.

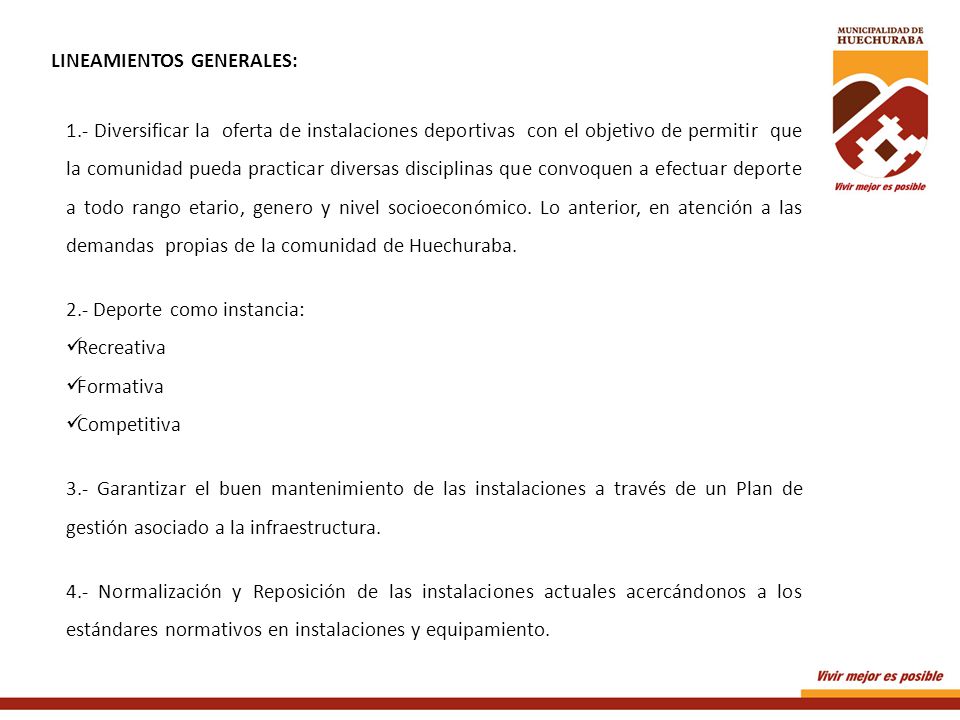

5 LINEAMIENTOS GENERALES:
1.- Diversificar la oferta de instalaciones deportivas con el objetivo de permitir que la comunidad pueda practicar diversas disciplinas que convoquen a efectuar deporte a todo rango etario, genero y nivel socioeconómico. Lo anterior, en atención a las demandas propias de la comunidad de Huechuraba. 2.- Deporte como instancia: Recreativa Formativa Competitiva 3.- Garantizar el buen mantenimiento de las instalaciones a través de un Plan de gestión asociado a la infraestructura. 4.- Normalización y Reposición de las instalaciones actuales acercándonos a los estándares normativos en instalaciones y equipamiento.

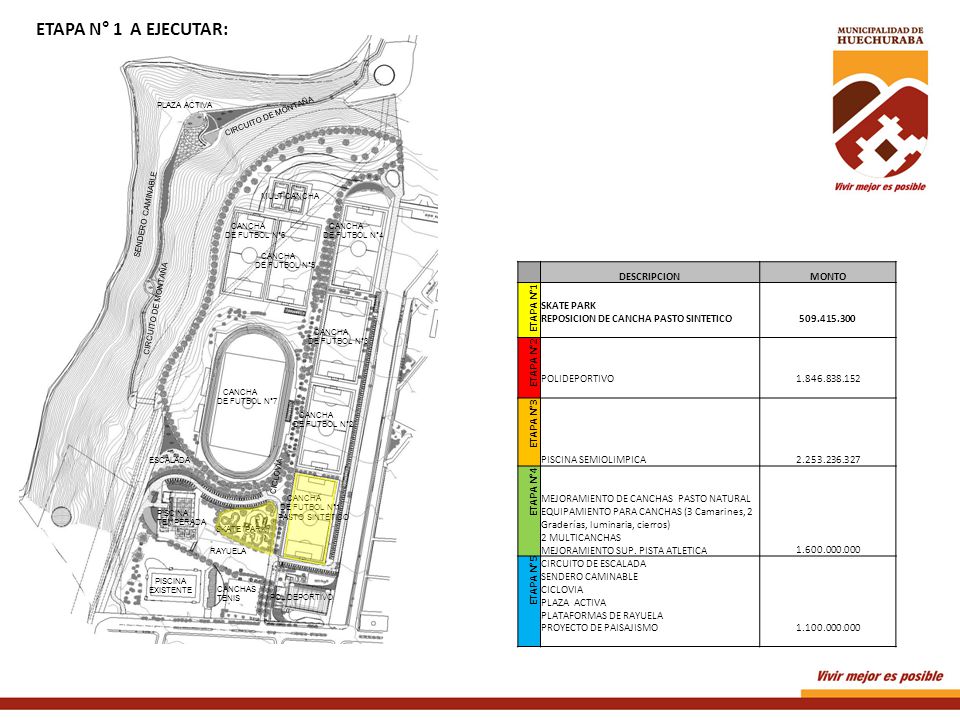

6 ETAPA N° 1 A EJECUTAR: DESCRIPCION MONTO ETAPA N°1
PLAZA ACTIVA CIRCUITO DE MONTAÑA MULTICANCHA SENDERO CAMINABLE CANCHA DE FUTBOL N°6 CANCHA DE FUTBOL N°4 CANCHA DE FUTBOL N°5 DESCRIPCION MONTO ETAPA N°1 SKATE PARK REPOSICION DE CANCHA PASTO SINTETICO ETAPA N°2 POLIDEPORTIVO ETAPA N°3 PISCINA SEMIOLIMPICA ETAPA N°4 MEJORAMIENTO DE CANCHAS PASTO NATURAL EQUIPAMIENTO PARA CANCHAS (3 Camarines, 2 Graderías, luminaria, cierros) MULTICANCHAS MEJORAMIENTO SUP. PISTA ATLETICA ETAPA N°5 CIRCUITO DE ESCALADA SENDERO CAMINABLE CICLOVIA PLAZA ACTIVA PLATAFORMAS DE RAYUELA PROYECTO DE PAISAJISMO CIRCUITO DE MONTAÑA CANCHA DE FUTBOL N°3 CANCHA DE FUTBOL N°7 CANCHA DE FUTBOL N°2 ESCALADA CICLOVÍA CANCHA DE FUTBOL N°1 PASTO SINTÉTICO PISCINA TEMPERADA SKATE PARK RAYUELA PISCINA EXISTENTE CANCHAS TENIS POLIDEPORTIVO

7 ETAPA N° 2 A EJECUTAR: DESCRIPCION MONTO ETAPA N°1
PLAZA ACTIVA CIRCUITO DE MONTAÑA MULTICANCHA SENDERO CAMINABLE CANCHA DE FUTBOL N°6 CANCHA DE FUTBOL N°4 CANCHA DE FUTBOL N°5 DESCRIPCION MONTO ETAPA N°1 SKATE PARK REPOSICION DE CANCHA PASTO SINTETICO ETAPA N°2 POLIDEPORTIVO ETAPA N°3 PISCINA SEMIOLIMPICA ETAPA N°4 MEJORAMIENTO DE CANCHAS PASTO NATURAL EQUIPAMIENTO PARA CANCHAS (3 Camarines, 2 Graderías, luminaria, cierros) MULTICANCHAS MEJORAMIENTO SUP. PISTA ATLETICA ETAPA N°5 CIRCUITO DE ESCALADA SENDERO CAMINABLE CICLOVIA PLAZA ACTIVA PLATAFORMAS DE RAYUELA PROYECTO DE PAISAJISMO CIRCUITO DE MONTAÑA CANCHA DE FUTBOL N°3 CANCHA DE FUTBOL N°7 CANCHA DE FUTBOL N°2 ESCALADA CICLOVÍA CANCHA DE FUTBOL N°1 PASTO SINTÉTICO PISCINA TEMPERADA SKATE PARK RAYUELA PISCINA EXISTENTE CANCHAS TENIS POLIDEPORTIVO

8 ETAPA N° 3 A EJECUTAR: DESCRIPCION MONTO ETAPA N°1
PLAZA ACTIVA CIRCUITO DE MONTAÑA MULTICANCHA SENDERO CAMINABLE CANCHA DE FUTBOL N°6 CANCHA DE FUTBOL N°4 CANCHA DE FUTBOL N°5 DESCRIPCION MONTO ETAPA N°1 SKATE PARK REPOSICION DE CANCHA PASTO SINTETICO ETAPA N°2 POLIDEPORTIVO ETAPA N°3 PISCINA SEMIOLIMPICA ETAPA N°4 MEJORAMIENTO DE CANCHAS PASTO NATURAL EQUIPAMIENTO PARA CANCHAS (3 Camarines, 2 Graderías, luminaria, cierros) MULTICANCHAS MEJORAMIENTO SUP. PISTA ATLETICA ETAPA N°5 CIRCUITO DE ESCALADA SENDERO CAMINABLE CICLOVIA PLAZA ACTIVA PLATAFORMAS DE RAYUELA PROYECTO DE PAISAJISMO CIRCUITO DE MONTAÑA CANCHA DE FUTBOL N°3 CANCHA DE FUTBOL N°7 CANCHA DE FUTBOL N°2 ESCALADA CICLOVÍA CANCHA DE FUTBOL N°1 PASTO SINTÉTICO PISCINA TEMPERADA SKATE PARK RAYUELA PISCINA EXISTENTE CANCHAS TENIS POLIDEPORTIVO

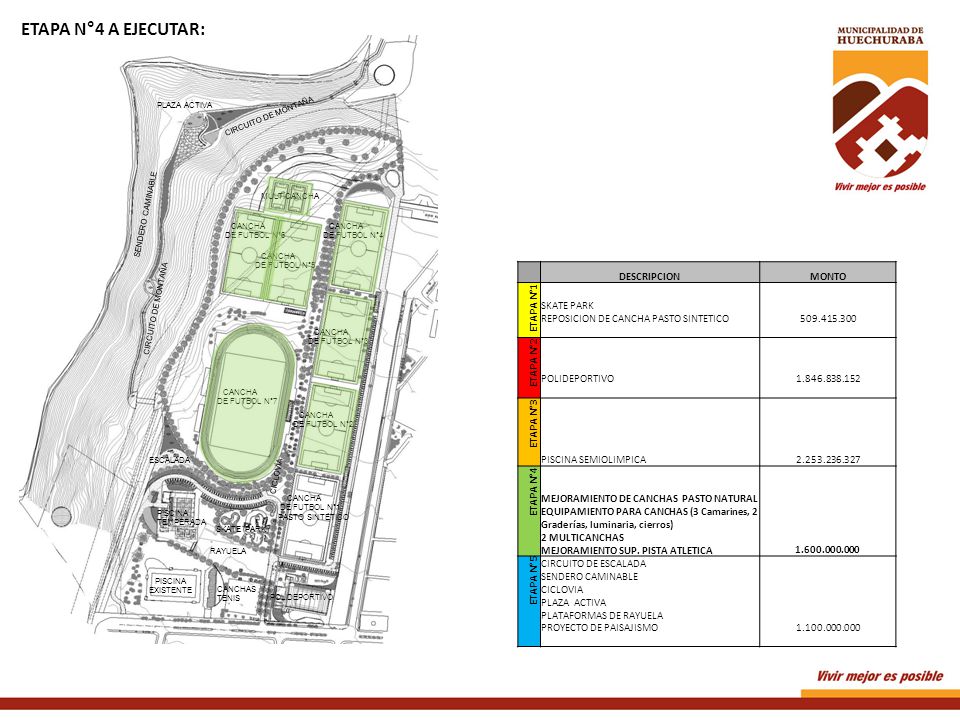

9 ETAPA N°4 A EJECUTAR: DESCRIPCION MONTO ETAPA N°1
PLAZA ACTIVA CIRCUITO DE MONTAÑA MULTICANCHA SENDERO CAMINABLE CANCHA DE FUTBOL N°6 CANCHA DE FUTBOL N°4 CANCHA DE FUTBOL N°5 DESCRIPCION MONTO ETAPA N°1 SKATE PARK REPOSICION DE CANCHA PASTO SINTETICO ETAPA N°2 POLIDEPORTIVO ETAPA N°3 PISCINA SEMIOLIMPICA ETAPA N°4 MEJORAMIENTO DE CANCHAS PASTO NATURAL EQUIPAMIENTO PARA CANCHAS (3 Camarines, 2 Graderías, luminaria, cierros) MULTICANCHAS MEJORAMIENTO SUP. PISTA ATLETICA ETAPA N°5 CIRCUITO DE ESCALADA SENDERO CAMINABLE CICLOVIA PLAZA ACTIVA PLATAFORMAS DE RAYUELA PROYECTO DE PAISAJISMO CIRCUITO DE MONTAÑA CANCHA DE FUTBOL N°3 CANCHA DE FUTBOL N°7 CANCHA DE FUTBOL N°2 ESCALADA CICLOVÍA CANCHA DE FUTBOL N°1 PASTO SINTÉTICO PISCINA TEMPERADA SKATE PARK RAYUELA PISCINA EXISTENTE CANCHAS TENIS POLIDEPORTIVO

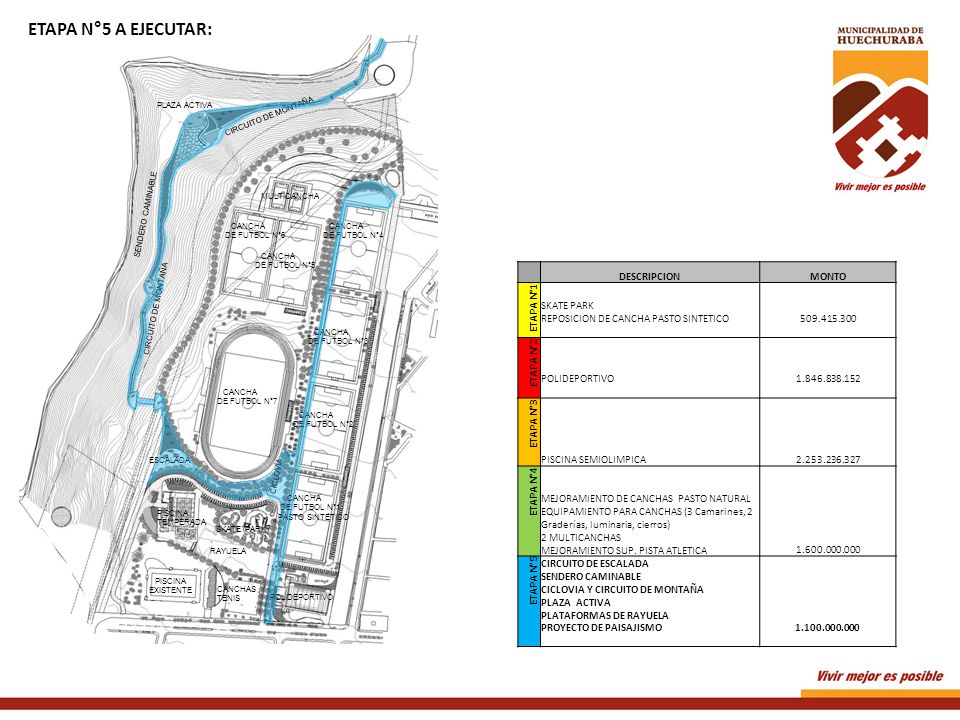

10 ETAPA N°5 A EJECUTAR: DESCRIPCION MONTO ETAPA N°1
PLAZA ACTIVA CIRCUITO DE MONTAÑA MULTICANCHA SENDERO CAMINABLE CANCHA DE FUTBOL N°6 CANCHA DE FUTBOL N°4 CANCHA DE FUTBOL N°5 DESCRIPCION MONTO ETAPA N°1 SKATE PARK REPOSICION DE CANCHA PASTO SINTETICO ETAPA N°2 POLIDEPORTIVO ETAPA N°3 PISCINA SEMIOLIMPICA ETAPA N°4 MEJORAMIENTO DE CANCHAS PASTO NATURAL EQUIPAMIENTO PARA CANCHAS (3 Camarines, 2 Graderías, luminaria, cierros) MULTICANCHAS MEJORAMIENTO SUP. PISTA ATLETICA ETAPA N°5 CIRCUITO DE ESCALADA SENDERO CAMINABLE CICLOVIA Y CIRCUITO DE MONTAÑA PLAZA ACTIVA PLATAFORMAS DE RAYUELA PROYECTO DE PAISAJISMO CIRCUITO DE MONTAÑA CANCHA DE FUTBOL N°3 CANCHA DE FUTBOL N°7 CANCHA DE FUTBOL N°2 ESCALADA CICLOVÍA CANCHA DE FUTBOL N°1 PASTO SINTÉTICO PISCINA TEMPERADA SKATE PARK RAYUELA PISCINA EXISTENTE CANCHAS TENIS POLIDEPORTIVO

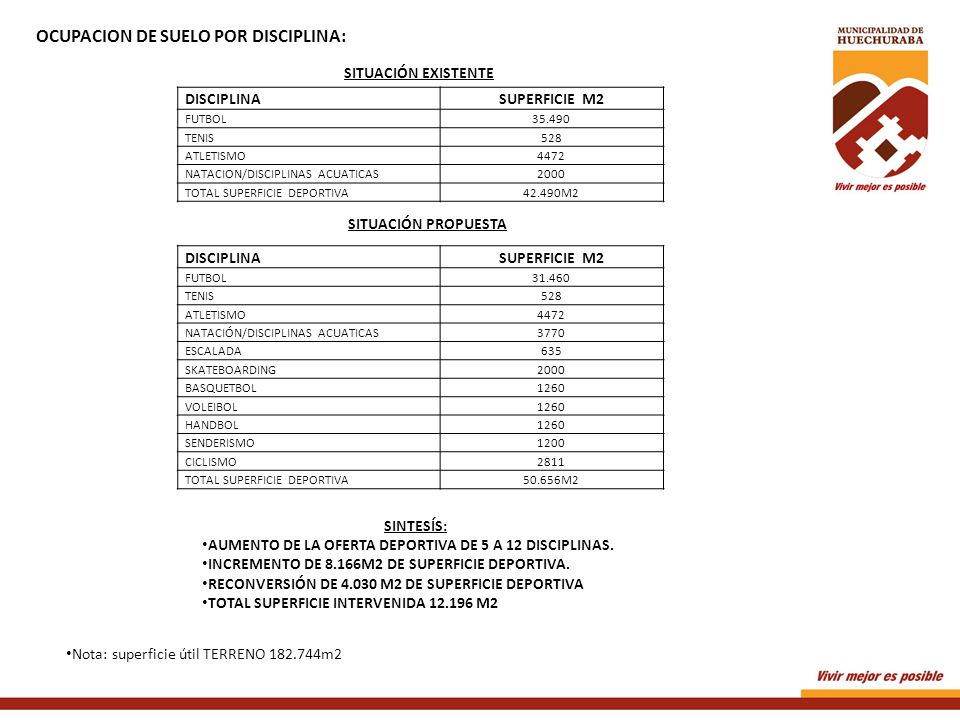

11 OCUPACION DE SUELO POR DISCIPLINA:
SITUACIÓN EXISTENTE DISCIPLINA SUPERFICIE M2 FUTBOL 35.490 TENIS 528 ATLETISMO 4472 NATACION/DISCIPLINAS ACUATICAS 2000 TOTAL SUPERFICIE DEPORTIVA 42.490M2 SITUACIÓN PROPUESTA DISCIPLINA SUPERFICIE M2 FUTBOL 31.460 TENIS 528 ATLETISMO 4472 NATACIÓN/DISCIPLINAS ACUATICAS 3770 ESCALADA 635 SKATEBOARDING 2000 BASQUETBOL 1260 VOLEIBOL HANDBOL SENDERISMO 1200 CICLISMO 2811 TOTAL SUPERFICIE DEPORTIVA 50.656M2 SINTESÍS: AUMENTO DE LA OFERTA DEPORTIVA DE 5 A 12 DISCIPLINAS. INCREMENTO DE 8.166M2 DE SUPERFICIE DEPORTIVA. RECONVERSIÓN DE M2 DE SUPERFICIE DEPORTIVA TOTAL SUPERFICIE INTERVENIDA M2 Nota: superficie útil TERRENO m2

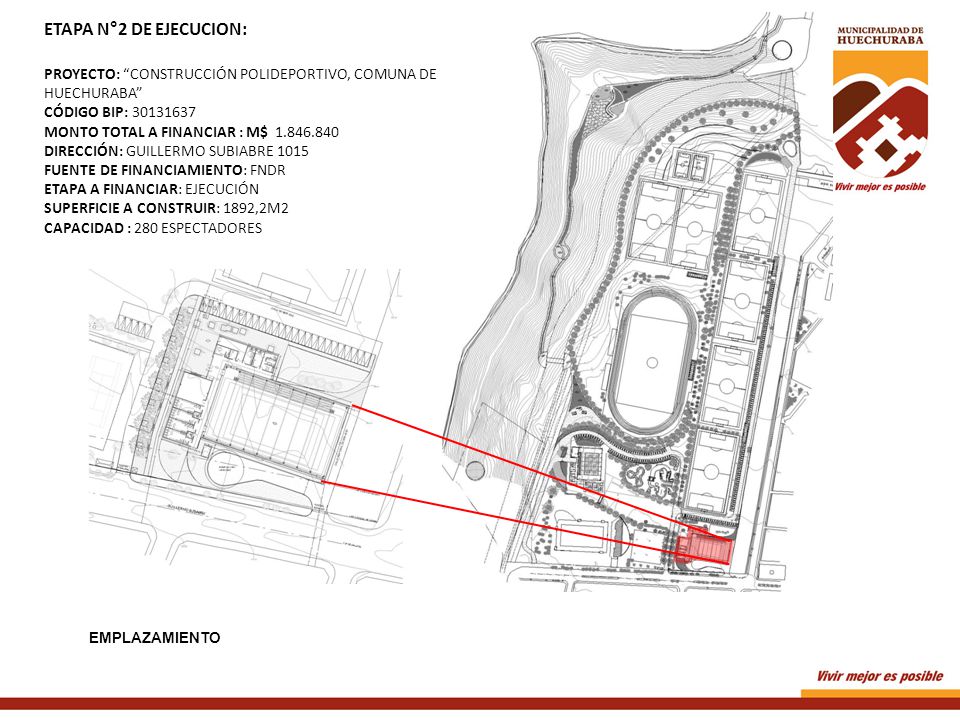

12 ETAPA N°2 DE EJECUCION: PROYECTO: “CONSTRUCCIÓN POLIDEPORTIVO, COMUNA DE HUECHURABA” CÓDIGO BIP: MONTO TOTAL A FINANCIAR : M$ DIRECCIÓN: GUILLERMO SUBIABRE 1015 FUENTE DE FINANCIAMIENTO: FNDR ETAPA A FINANCIAR: EJECUCIÓN SUPERFICIE A CONSTRUIR: 1892,2M2 CAPACIDAD : 280 ESPECTADORES EMPLAZAMIENTO

13 ETAPA N°2: POLIDEPORTIVO, COMUNA DE HUECHURABA
DESCRIPCIÓN FÍSICA: El recinto cuenta con una superficie deportiva principal que corresponde a la multicancha con trazado normativo. Una sala de musculación equipada para realizar actividades complementarias de forma grupal o individual. Anexas a las áreas deportivas se encuentran las zonas de administración, bodega, camarines y baños públicos.

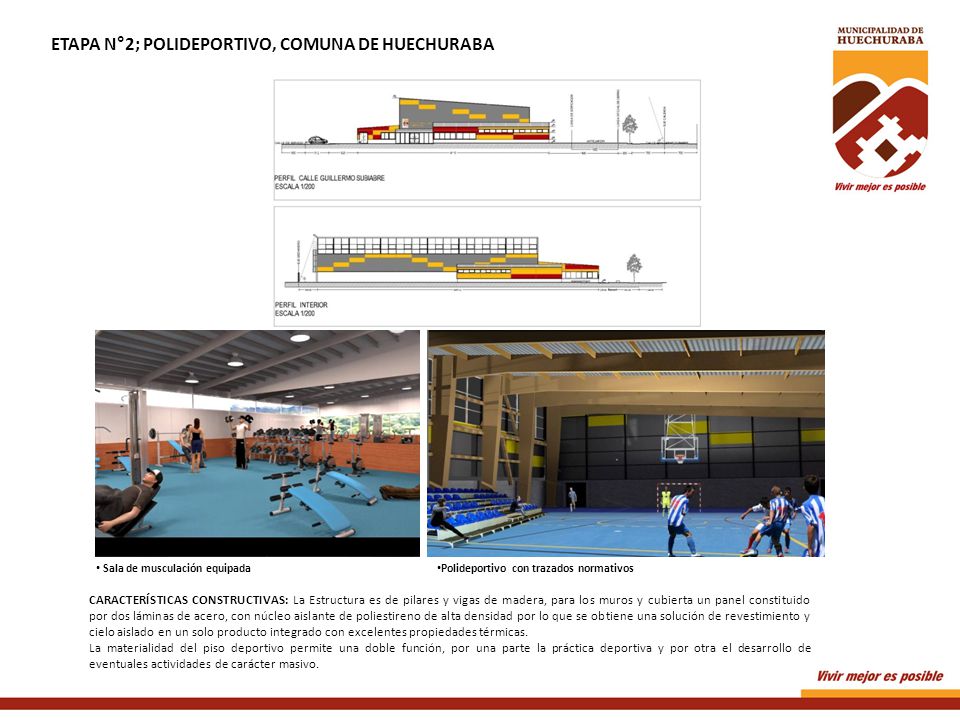

14 ETAPA N°2; POLIDEPORTIVO, COMUNA DE HUECHURABA
Sala de musculación equipada Polideportivo con trazados normativos CARACTERÍSTICAS CONSTRUCTIVAS: La Estructura es de pilares y vigas de madera, para los muros y cubierta un panel constituido por dos láminas de acero, con núcleo aislante de poliestireno de alta densidad por lo que se obtiene una solución de revestimiento y cielo aislado en un solo producto integrado con excelentes propiedades térmicas. La materialidad del piso deportivo permite una doble función, por una parte la práctica deportiva y por otra el desarrollo de eventuales actividades de carácter masivo.

15 ETAPA N° 2;POLIDEPORTIVO, COMUNA DE HUECHURABA
MAQUETA DE PRESENTACION, AREA DE ACCESO PLAN MAESTRO. MAQUETA DE PRESENTACION, ACCESO POLIDEPORTIVO. VISTAS DESDE EL EXTERIOR.

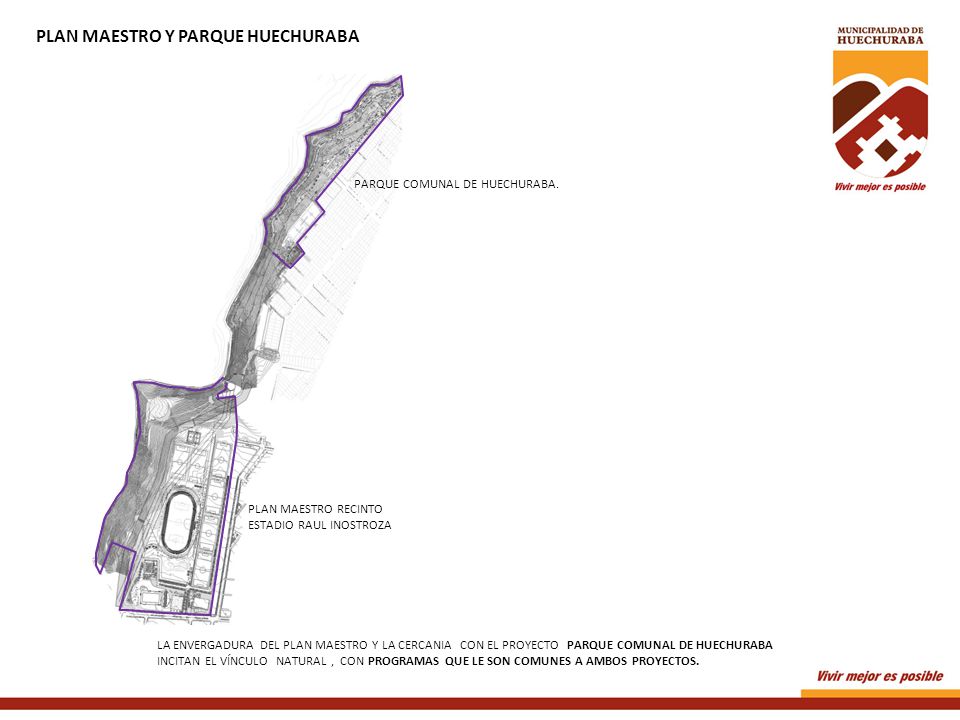

16 PLAN MAESTRO Y PARQUE HUECHURABA
PARQUE COMUNAL DE HUECHURABA. PLAN MAESTRO RECINTO ESTADIO RAUL INOSTROZA LA ENVERGADURA DEL PLAN MAESTRO Y LA CERCANIA CON EL PROYECTO PARQUE COMUNAL DE HUECHURABA INCITAN EL VÍNCULO NATURAL , CON PROGRAMAS QUE LE SON COMUNES A AMBOS PROYECTOS.

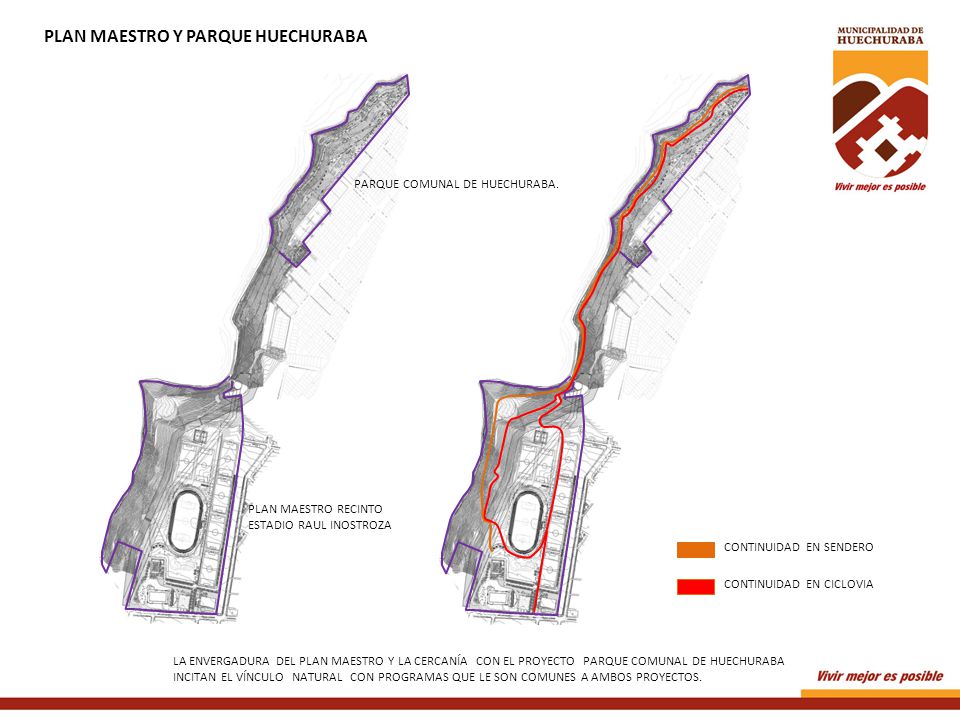

17 PLAN MAESTRO Y PARQUE HUECHURABA
PARQUE COMUNAL DE HUECHURABA. PLAN MAESTRO RECINTO ESTADIO RAUL INOSTROZA CONTINUIDAD EN SENDERO CONTINUIDAD EN CICLOVIA LA ENVERGADURA DEL PLAN MAESTRO Y LA CERCANÍA CON EL PROYECTO PARQUE COMUNAL DE HUECHURABA INCITAN EL VÍNCULO NATURAL CON PROGRAMAS QUE LE SON COMUNES A AMBOS PROYECTOS.

18 MUCHAS GRACIAS!!!
