1 Visualización de la Información Sharon Romero Solís A57018

2 Sharon RomeroVisualización de la Información 2 Contenidos Introducción Modelos de Visualización de Información Ejemplos de Aplicaciones Conclusiones Referencias

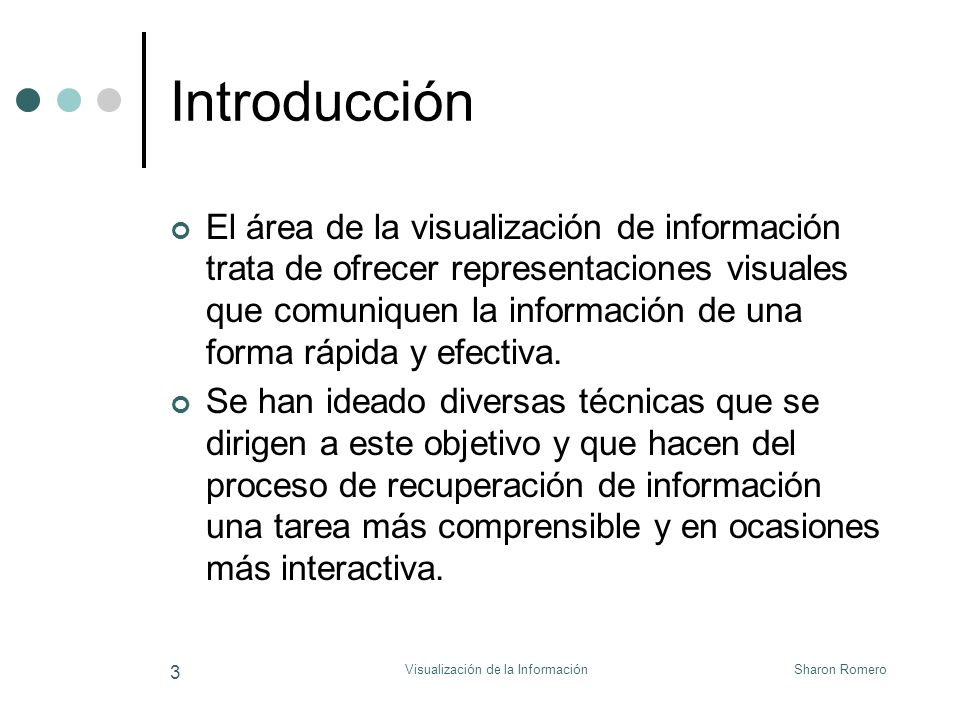

3 Sharon RomeroVisualización de la Información 3 Introducción El área de la visualización de información trata de ofrecer representaciones visuales que comuniquen la información de una forma rápida y efectiva. Se han ideado diversas técnicas que se dirigen a este objetivo y que hacen del proceso de recuperación de información una tarea más comprensible y en ocasiones más interactiva.

4 Sharon RomeroVisualización de la Información 4 Introducción (cont.) Entre las más empleadas: utilización de iconos para representar conceptos empleo de colores y texturas para destacar o diferenciar elementos gráficos con presentaciones jerárquicas que facilitan el ojeo mapas que presentan información agrupada en función de su similitud empleando técnicas de agrupación efectos de zoom para mostrar información con detalle animación y perspectiva en tres dimensiones

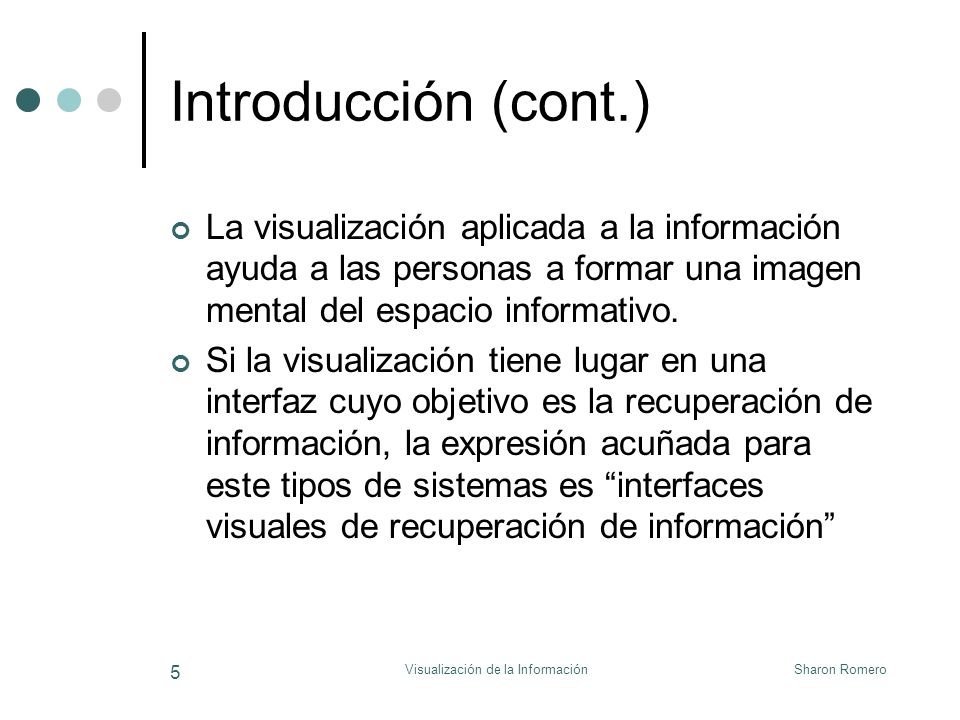

5 Sharon RomeroVisualización de la Información 5 Introducción (cont.) La visualización aplicada a la información ayuda a las personas a formar una imagen mental del espacio informativo. Si la visualización tiene lugar en una interfaz cuyo objetivo es la recuperación de información, la expresión acuñada para este tipos de sistemas es interfaces visuales de recuperación de información

6 Sharon RomeroVisualización de la Información 6 Modelos de Visualización Radial Interactive Visualization Tree-Map Visualization Sammon Cluster View

7 Sharon RomeroVisualización de la Información 7 Radial Interactive Visualization Nodos son alineados de manera que se ubiquen en forma de círculo Los documentos son representados por puntos que serán colocados dentro del círculo

8 Sharon RomeroVisualización de la Información 8 Radial Interactive Visualization (cont.) Mientras más se relaciona un documento con un keyword, más cerca se ubica el punto correspondiente dento del círculo

9 Sharon RomeroVisualización de la Información 9

10 Sharon RomeroVisualización de la Información 10 Tree-Map Visualization Son una manera de desplegar jerarquías en un área rectangular en donde a cada elemento le puede ser asociado un tamaño. Cada nodo de la jerarquía es dibujado con un rectángulo, con sub-nodos dibujados recursivamente dentro del mismo.

11 Sharon RomeroVisualización de la Información 11 Tree-Map Visualization (cont.) El tamaño del área del rectángulo es proporcional al tamaño del nodo. Nodos grandes tienen rectángulos grandes, nodos pequeños tienen rectángulos pequeños.

12 Sharon RomeroVisualización de la Información 12 Tree-Map Visualization (cont.) La relación de padres e hijos es indicada encerrando los rectángulos hijos dentro de los rectángulos padres. Todos los descendientes de un nodo son representados por rectángulos dentro de rectángulos.

13 Sharon RomeroVisualización de la Información 13 Construcción de un Tree Map A B C D EF NodeWeight A10 B1 C4 D5 E2 F3

14 Sharon RomeroVisualización de la Información 14 Construcción de un Tree Map (cont.) B: 1 A: 10 C: 4 D: 5 E: 2F: 3 A B C D EF

15 Sharon RomeroVisualización de la Información 15 Construcción de un Tree Map (cont.) A B C D EF A

16 Sharon RomeroVisualización de la Información 16 Construcción de un Tree Map (cont.) A B C D EF BCD

17 Sharon RomeroVisualización de la Información 17 Construcción de un Tree Map (cont.) A B C D EF BCD E

18 Sharon RomeroVisualización de la Información 18

19 Sharon RomeroVisualización de la Información 19

20 Sharon RomeroVisualización de la Información 20 Sammon Cluster View Objetivo de este modelo es representar puntos n-dimensionales en un espacio de 2 dimensiones tratando de preservar la distancia/similaridad/relación de estos objetos Trata de acomodar los clusters de manera que su ubicación espacial en el rectángulo de despliegue sea representativa, de manera como sería la representación en un espacio n-dimensional.

21 Sharon RomeroVisualización de la Información 21 Sammon Cluster View (cont.) Se representa cada cluster con un círculo. Cada uno es etiquetado con el keyword más frecuente encontrado. Círculos mas grandes representan clusters más grandes, círculos pequeños representan clusters pequeños.

22 Sharon RomeroVisualización de la Información 22 Sammon Cluster View (cont.) La distancia entre los círculos es un indicador de la similaridad de los clusters respectivos. Mientras más cerca estén dos círculos, más similar será el contenido de los documentos de estos dos clusters.

23 Sharon RomeroVisualización de la Información 23 Sammon Cluster View (cont.) Cuando el usuario se ubica sobre uno de los círculos que representa un cluster, se le debe presentar un menú pop up. Entre las opciones pueden estar: Número de documentos del cluster. Opción Select Opción Drill Down Una lista de 3 a 5 keywords más frecuentes en el cluster.

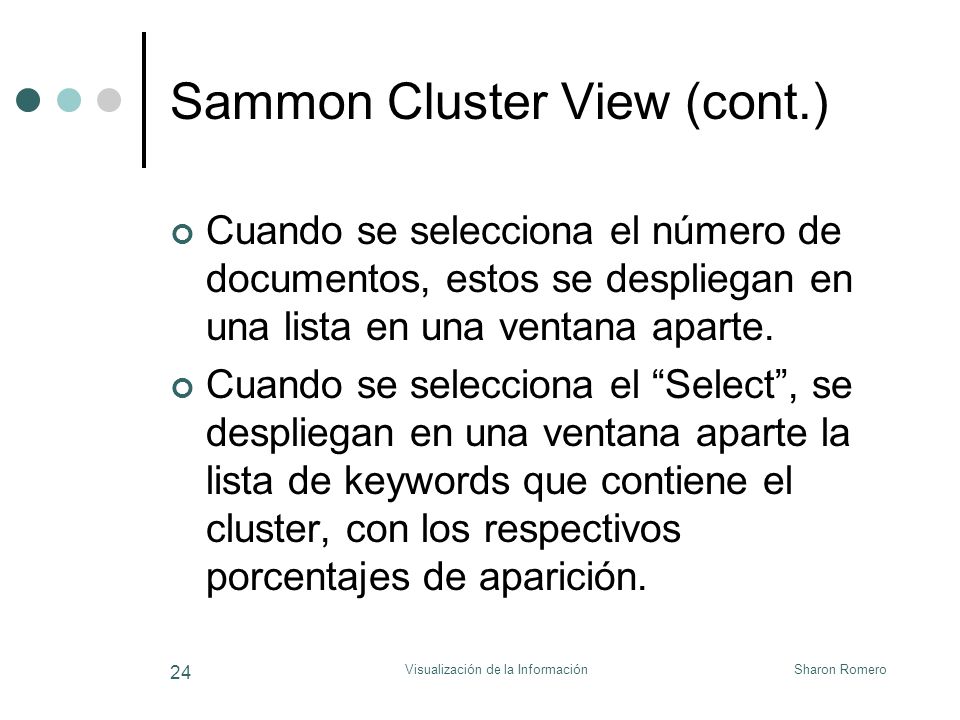

24 Sharon RomeroVisualización de la Información 24 Sammon Cluster View (cont.) Cuando se selecciona el número de documentos, estos se despliegan en una lista en una ventana aparte. Cuando se selecciona el Select, se despliegan en una ventana aparte la lista de keywords que contiene el cluster, con los respectivos porcentajes de aparición.

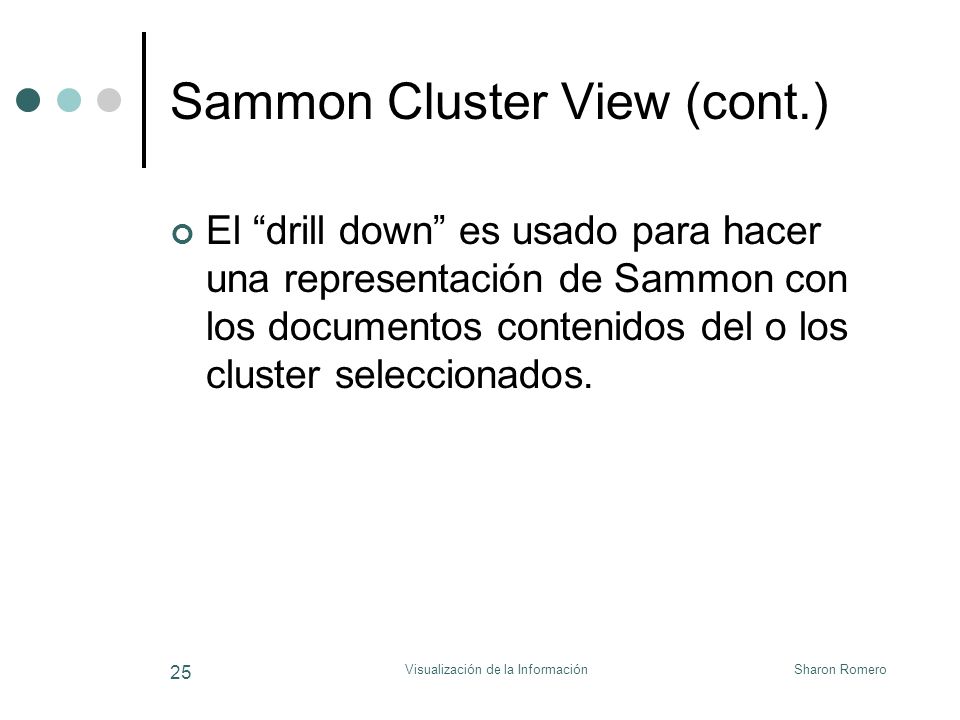

25 Sharon RomeroVisualización de la Información 25 Sammon Cluster View (cont.) El drill down es usado para hacer una representación de Sammon con los documentos contenidos del o los cluster seleccionados.

26 Sharon RomeroVisualización de la Información 26

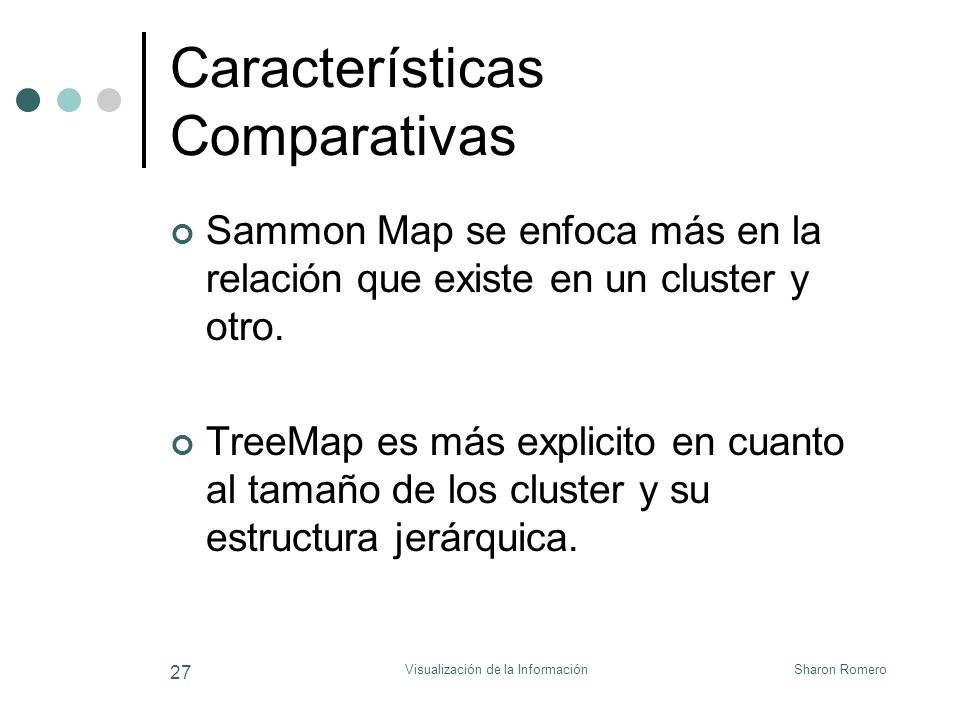

27 Sharon RomeroVisualización de la Información 27 Características Comparativas Sammon Map se enfoca más en la relación que existe en un cluster y otro. TreeMap es más explicito en cuanto al tamaño de los cluster y su estructura jerárquica.

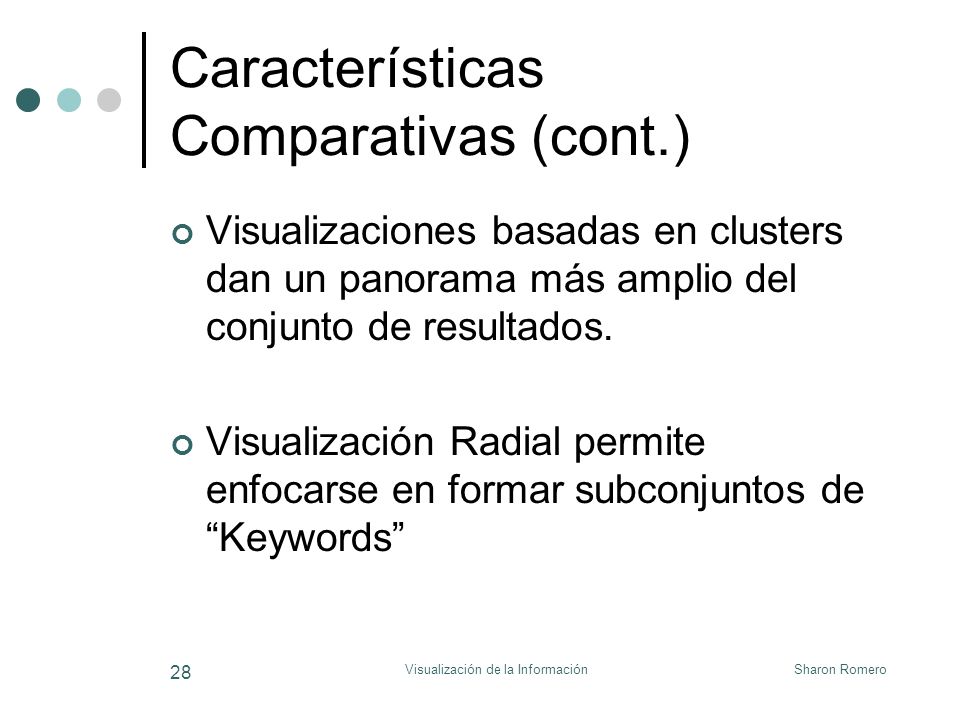

28 Sharon RomeroVisualización de la Información 28 Características Comparativas (cont.) Visualizaciones basadas en clusters dan un panorama más amplio del conjunto de resultados. Visualización Radial permite enfocarse en formar subconjuntos de Keywords

29 Sharon RomeroVisualización de la Información 29 Facilidades de cada Interfaz Sammon Map guía en el análisis, permite reagrupar subconjuntos, y gradualmente acercar al tipo de documentos de interés. TreeMap permite enfocarse en Keywords que de ciertos documentos que de interés, para formular una búsqueda más productiva. Radial apropiado si el usuario esta familiarizado con los Keywords del area de su interes.

30 Sharon RomeroVisualización de la Información 30 Otros Ejemplos

31 Sharon RomeroVisualización de la Información 31

32 Sharon RomeroVisualización de la Información 32

33 Sharon RomeroVisualización de la Información 33

34 Sharon RomeroVisualización de la Información 34

35 Sharon RomeroVisualización de la Información 35

36 Sharon RomeroVisualización de la Información 36

37 Sharon RomeroVisualización de la Información 37

38 Sharon RomeroVisualización de la Información 38

39 Sharon RomeroVisualización de la Información 39

40 Sharon RomeroVisualización de la Información 40

41 Sharon RomeroVisualización de la Información 41 Conclusiones La investigación pretende ofrecer soluciones al mayor problema de la representación de la información, mostrar al usuario del sistema un modelo de éste que sea capaz de comprender con el mínimo esfuerzo mental y asimilarlo para poder manejarlo sin problemas. Si el usuario no logra crear un modelo mental adecuado del sistema, esto es, una abstracción correcta de él, la representación que se le ofrece no habrá cumplido su objetivo.

42 Sharon RomeroVisualización de la Información 42 Conclusiones (cont.) Existe un gran campo de investigación en la aplicación de la visualización en sistemas de recuperación de información. De hecho, hay que decir que por el momento la mayoría de los sistemas de recuperación de información que incorporan técnicas de visualización son prototipos realizados en laboratorios de investigación. Por otro lado, la investigación en visualización de información todavía tiene mucho campo que estudiar y evaluar.

43 Sharon RomeroVisualización de la Información 43 Conclusiones (cont.) One complication in arranging the document icons is that it is difficult for a user to distinguish them visually if they are placed so they overlap or are very close to each other. This might be remedied by detecting document collisions and resolving them in some way (such as the artificial spacing within the spiral) or highlighting them (using color, transparency, etc.) and allowing the user to separate these document clusters interactively.

44 Sharon RomeroVisualización de la Información 44 Bibliografía [1] A Visualization Interface for Document Searching and Browsing. Matthew Carey Frank Kriwaczek Stefan M Ruger Multimedia Knowledge [2] D R Cutting, D R Karger, J O Pedersen, and J WTukey. Scatter gather: a cluster-based approach to browsing large document collections. In Proc of the 15th Intl ACM SIGIR Conf, pages 318–329, [3] J W Sammon. A nonlinear mapping for data structure analysis. IEEE Transactions on Computers, C-18, [4] B Shneiderman. Tree visualization with Tree-Maps: 2-d space-filling approach. ACM Transactions on Graphics, 11(1):92–99, 1992.

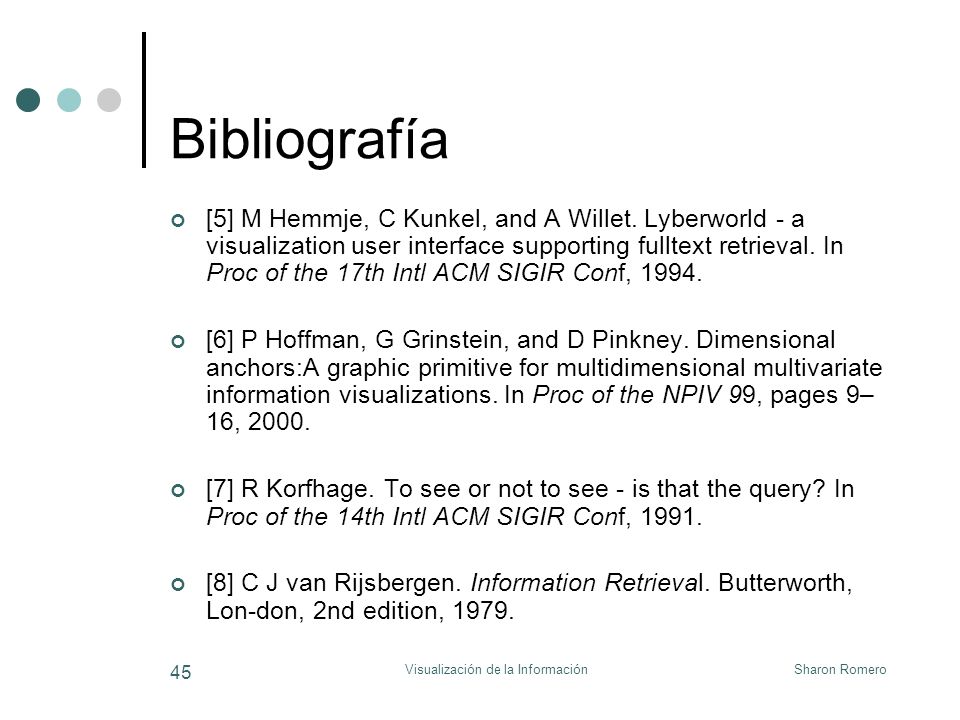

45 Sharon RomeroVisualización de la Información 45 Bibliografía [5] M Hemmje, C Kunkel, and A Willet. Lyberworld - a visualization user interface supporting fulltext retrieval. In Proc of the 17th Intl ACM SIGIR Conf, [6] P Hoffman, G Grinstein, and D Pinkney. Dimensional anchors:A graphic primitive for multidimensional multivariate information visualizations. In Proc of the NPIV 99, pages 9– 16, [7] R Korfhage. To see or not to see - is that the query? In Proc of the 14th Intl ACM SIGIR Conf, [8] C J van Rijsbergen. Information Retrieval. Butterworth, Lon-don, 2nd edition, 1979.
