DAÑOS ESTRUCTURALES EN EDIFICACIONES Y PUENTES

Presentación del tema: "DAÑOS ESTRUCTURALES EN EDIFICACIONES Y PUENTES"— Transcripción de la presentación:

1 DAÑOS ESTRUCTURALES EN EDIFICACIONES Y PUENTES
DR. GENNER VILLARREAL CASTRO PROFESOR PRINCIPAL UPC, USMP y UPAO PREMIO NACIONAL ANR 2006, 2007, 2008

2 «...a las personas no los mata el sismo, sino los edificios»
Kliachko M.A.

3 UNIDADES ESTRUCTURALES

4 MAPA SISMICO DEL PERU

5 ACTIVIDAD SISMICA EN EL PERU ENTRE 1960-1995

6 EVALUACION DEL MINISTERIO DE TRABAJO

7 POSIBLE FORMACION DE ROTULAS PLASTICAS EN VIGAS

8 PROBLEMAS EN JUNTAS

9 900 REPLICAS 9

10 COLUMNA CORTA

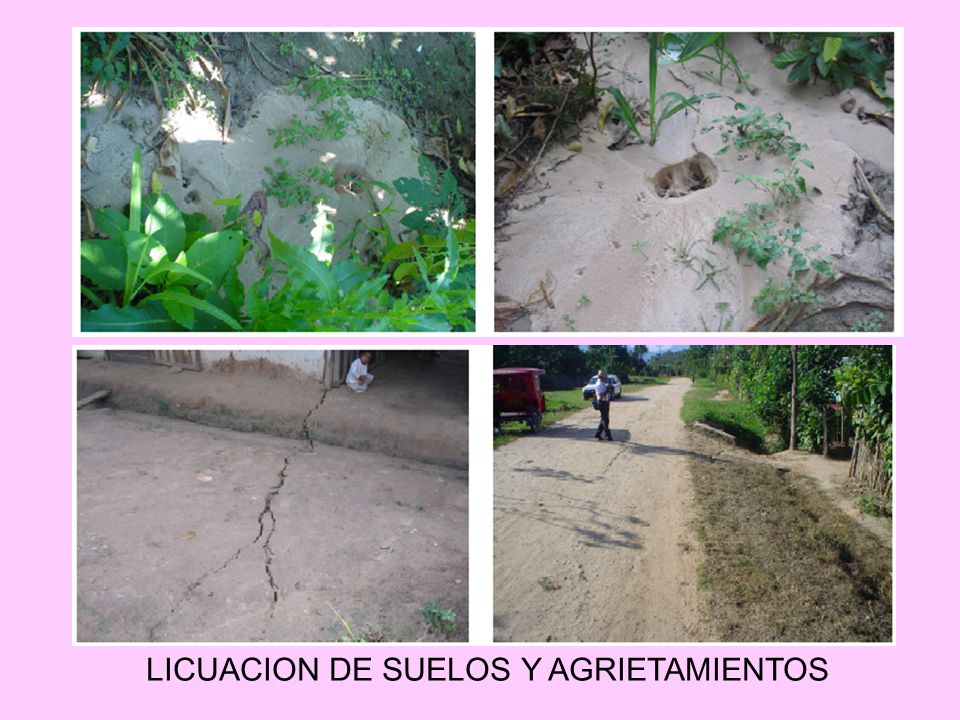

11 LICUACION DE SUELOS Y AGRIETAMIENTOS

12 LICUACIÓN DE SUELOS - LS
Suelos granulares saturados de agua pierden su capacidad de resistir cargas.

13 CASOS DE LICUACIÓN DE SUELOS
Niigata, Japón, 1964

14 Niigata, Japón, 1964

15 SUELOS EXPANSIVOS - SE SE son aquellos que incrementan significativamente su volumen al variar las condiciones ambientales donde se encuentran depositados P.e. – Reducción de la presión por excavación Incremento de humedad (caso más frecuente) Asociados a arcillas del tipo bentoniticas (<0,002mm), que tienen una capacidad de expansión de 8 a 16 veces y cuando se secan se reduce su volumen varias veces

16 Suelos Expansivos y sus Efectos

17 ROTULAS PLASTICAS EN LAS COLUMNAS

18 LINEA FERROVIARIA DESTROZADA

19 CONCENTRACION DE ESFUERZOS EN LAS COLUMNAS DEBIDO AL CAMBIO DE RIGIDEZ EN EL 3ER PISO

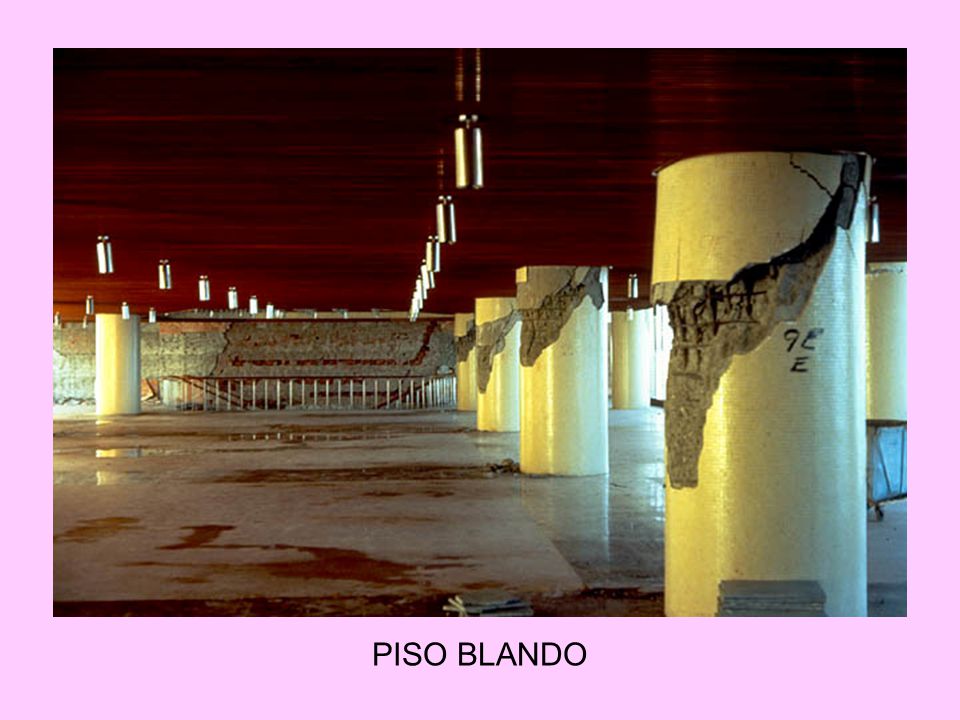

20 PISO BLANDO

21 DERRUMBE DE LOS 4 ULTIMOS PISOS DEL EDIFICIO MANSION CHARAIMA(11 PISOS)

22 CONFIGURACION EN “L”

23 CENTRAL DE TELECOMUNICACIONES

24 BANCO DE AMERICA BANCO CENTRAL

25 Banco Central (Edificio de Co Ao, 15 pisos y 2 sótanos)

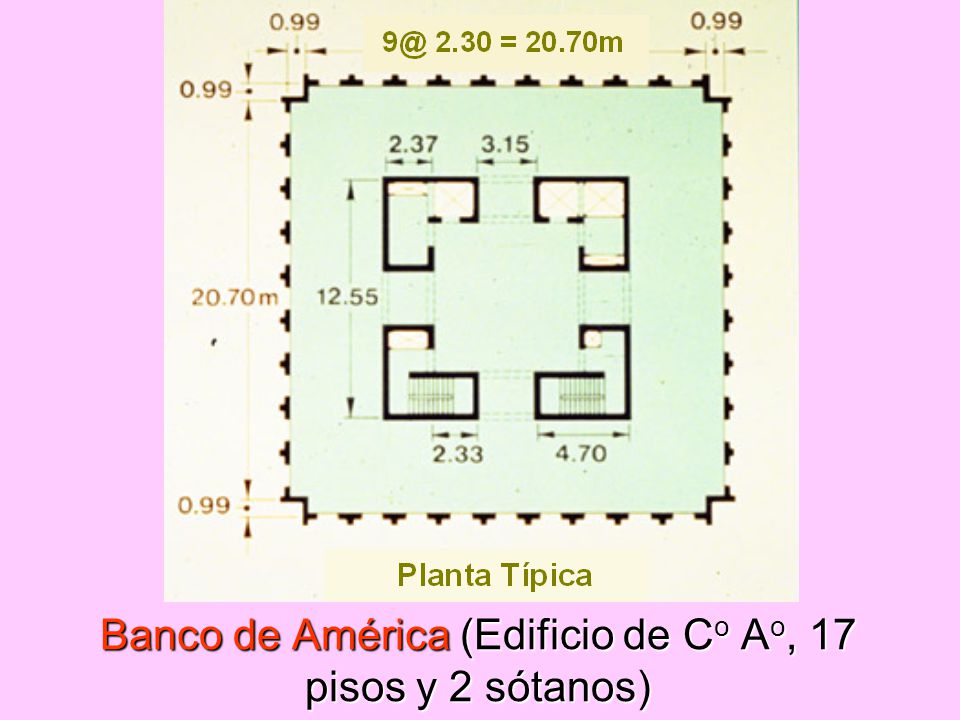

26 Banco de América (Edificio de Co Ao, 17 pisos y 2 sótanos)

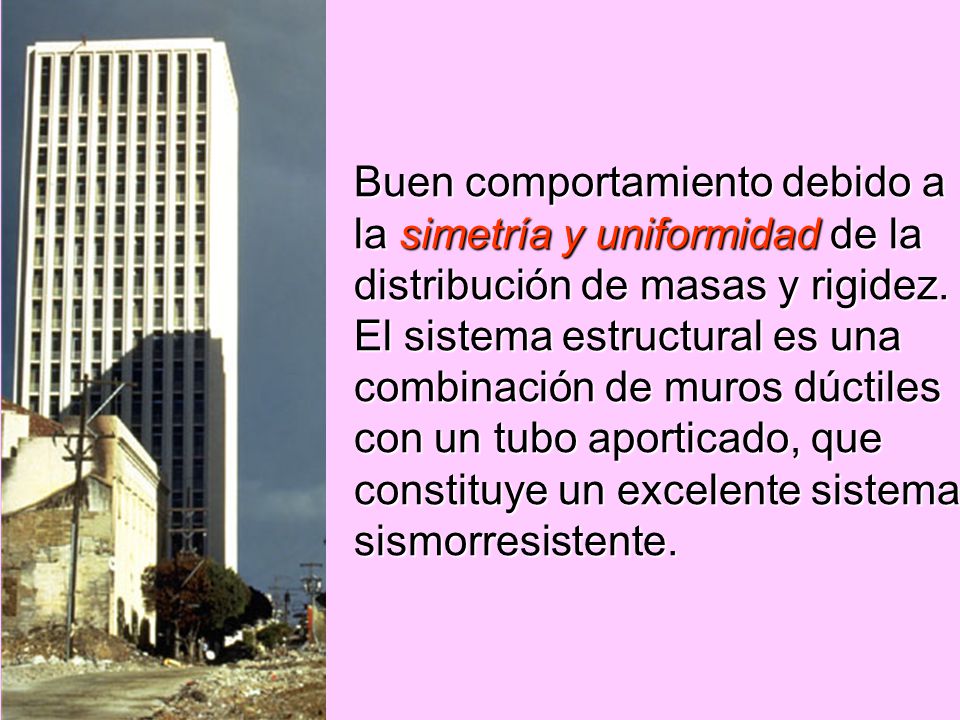

27 Buen comportamiento debido a la simetría y uniformidad de la distribución de masas y rigidez. El sistema estructural es una combinación de muros dúctiles con un tubo aporticado, que constituye un excelente sistema sismorresistente.

28 “Grandes olas en la costa”
TSUNAMIS “Grandes olas en la costa”

29 TSUNAMI

30 DAÑOS AL SUR DE CAMANA 2001 IMPACTO & EROSION SALINIZACION

31 MAPA DE INUNDACIÓN DEL CALLAO

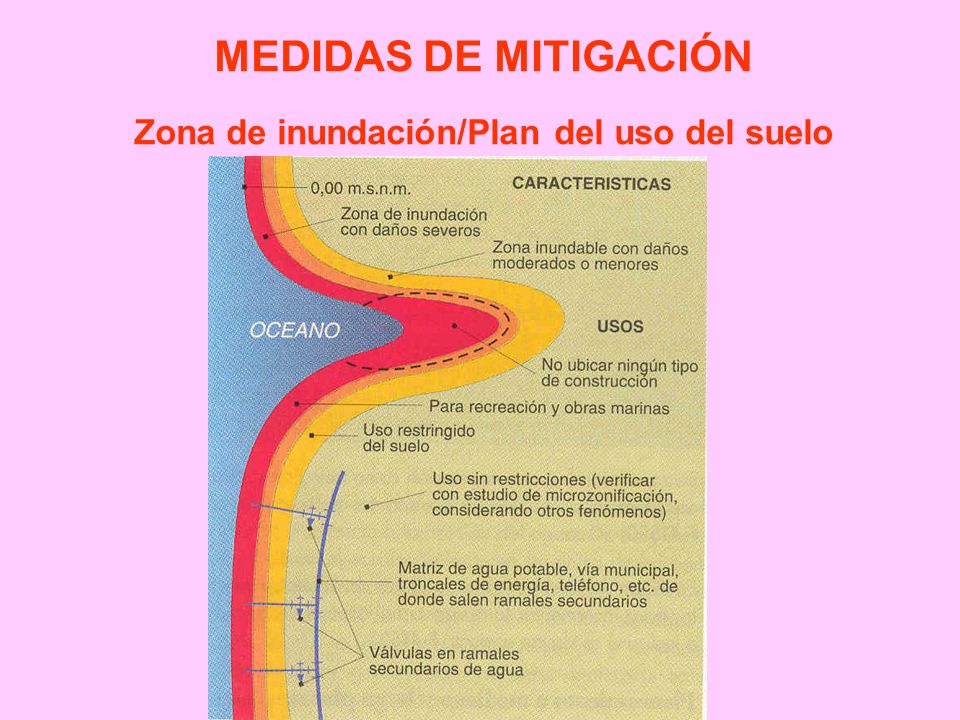

32 MEDIDAS DE MITIGACIÓN Zona de inundación/Plan del uso del suelo

33 RIESGO COMPUESTO Colapso de viviendas/tsunamis

34

35 ¿QUE ASPECTOS HAY QUE CONSIDERAR?
CORREGIR NUESTROS PROPIOS ERRORES EVALUACION DE ALTERNATIVAS EVALUACION DE COSTOS Y PROCESO CONSTRUCTIVO

36 EVALUACION DE ALTERNATIVAS
COMPORTAMIENTO DE OBRAS EXISTENTES Y SIMILARES EN LA ZONA MATERIALES DE LA ZONA Y COSTO DE TRANSPORTE CONDICIONES DEL LUGAR (GEODINAMICA, SUELOS, HIDROLOGIA,…) CARGAS DE SERVICIO PLAZOS Y COSTOS MANO DE OBRA

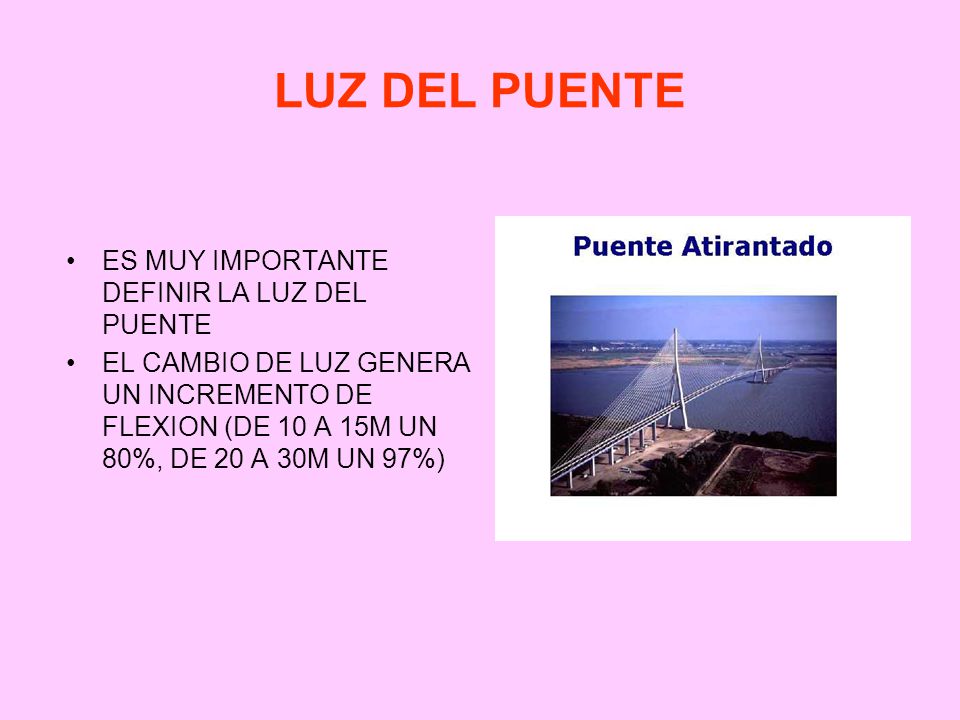

37 LUZ DEL PUENTE ES MUY IMPORTANTE DEFINIR LA LUZ DEL PUENTE
EL CAMBIO DE LUZ GENERA UN INCREMENTO DE FLEXION (DE 10 A 15M UN 80%, DE 20 A 30M UN 97%)

38 EVALUACION DE PUENTES ¿CUANDO EVALUAMOS UN PUENTE? CARGAS EXTRAORDINARIAS, DETERIORO VISIBLE O COLAPSO ¿PARA QUE EVALUAMOS UN PUENTE? SI TIENE COMPORTAMIENTO ADECUADO, DARLE MANTENIMIENTO, REHABILITARLO, REFORZARLO O DEMOLERLO Y CONSTRUIR UNO NUEVO ¿CUANDO DEBEMOS EVALUAR UN PUENTE? PERIODICAMENTE, ANTE CARGAS EXTRAORDINARIAS O COMO PARTE DE UN PLAN GLOBAL

39 REHABILITACION DE PUENTES
ES LA VALORACION DEL COSTO DEL PUENTE Y TOMAR LA DECISION TECNICA DE REHABILITAR O CONSTRUIR UNO NUEVO SE DEBE DE CONSIDERAR LAS CAUSAS DE LOS PROBLEMAS Y SI ES LOCAL O GLOBAL, DIFICULTAD EN LA REHABILITACION Y NECESIDAD DE COSTOS DE OPERACION DURANTE LOS TRABAJOS

40 ¡MUCHAS GRACIAS! genner_vc@hotmail.com
