Page  2 El Sistema Eléctrico Interconectado Nacional (SEIN) de acuerdo a las leyes peruanas funciona bajo el esquema de “Pool Obligatorio” con un despacho.

Presentación del tema: "Page  2 El Sistema Eléctrico Interconectado Nacional (SEIN) de acuerdo a las leyes peruanas funciona bajo el esquema de “Pool Obligatorio” con un despacho."— Transcripción de la presentación:

1

2 Page  2 El Sistema Eléctrico Interconectado Nacional (SEIN) de acuerdo a las leyes peruanas funciona bajo el esquema de “Pool Obligatorio” con un despacho centralizado basado en los costos variables de las diferentes unidades presentes.El Sistema Eléctrico Interconectado Nacional (SEIN) de acuerdo a las leyes peruanas funciona bajo el esquema de “Pool Obligatorio” con un despacho centralizado basado en los costos variables de las diferentes unidades presentes. El COES es el organismo encargado de efectuar el despacho centralizado cuidando que éste se realice a Mínimo Costo.El COES es el organismo encargado de efectuar el despacho centralizado cuidando que éste se realice a Mínimo Costo. La operación binacional adecuada de las centrales que se construirían en la Amazonía peruana es un problema de optimización de la producción de las mismas para los dos sistemas.La operación binacional adecuada de las centrales que se construirían en la Amazonía peruana es un problema de optimización de la producción de las mismas para los dos sistemas. El COES además es el encargado de proponer el plan de expansión de la transmisión del SEIN.El COES además es el encargado de proponer el plan de expansión de la transmisión del SEIN. Introducción Introducción

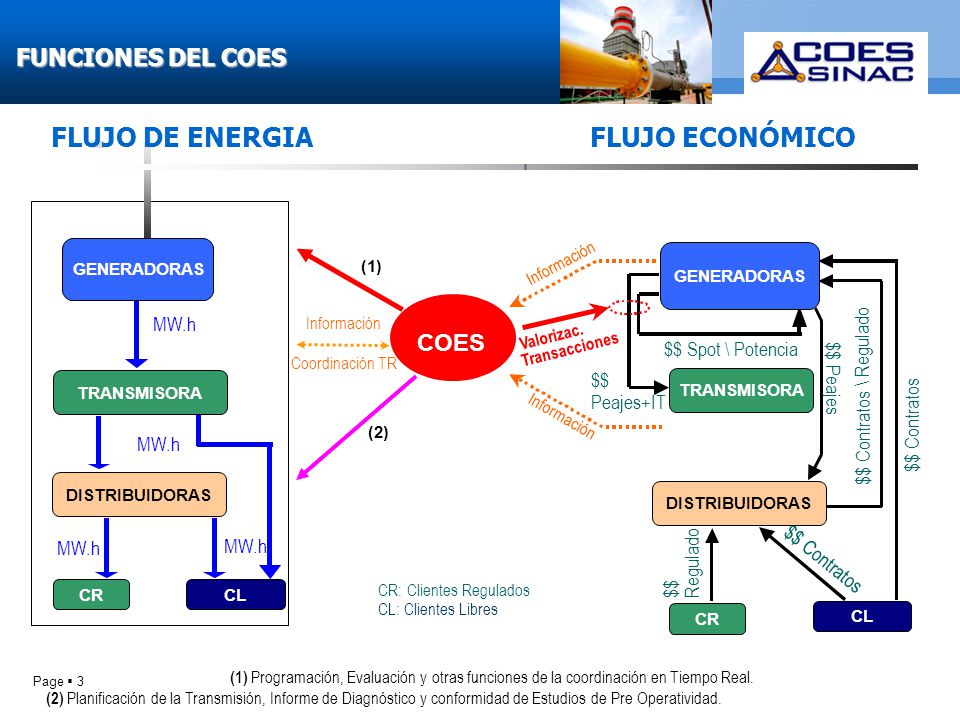

3 Page  3 CL COES CR $$ Spot\Potencia $$ Contratos $$Regulado $$ Contratos \ Regulado $$ Contratos $$ Peajes+IT MW.h Valorizac. Transacciones Información FLUJO DE ENERGIAFLUJO ECONÓMICO Información $$ Peajes CR: Clientes Regulados CL: Clientes Libres (1) Programación, Evaluación y otras funciones de la coordinación en Tiempo Real. (2) Planificación de la Transmisión, Informe de Diagnóstico y conformidad de Estudios de Pre Operatividad. DISTRIBUIDORAS CRCL (1) (2) CR CL DISTRIBUIDORAS TRANSMISORA GENERADORAS Coordinación TR FUNCIONES DEL COES Información

4 Page  4 Complementariedad de la demanda horaria Complementariedad de la demanda horaria Complementariedad de los Sistemas de Perú y Brasil Complementariedad de los Sistemas de Perú y Brasil

5 Page  5 Modalidades de Interconexiones Mercado País APaís B B Mercado A Interconexión de Sistemas: Mercado Integrado – Despacho Único P único

6 Page  6 Modalidades de Interconexiones Interconexión de Sistemas: Despacho Coordinado Mercado País APaís B B Mercado A PA= CMg A PB= CMg B PA < PB PA > PB Transacciones de Corto Plazo y Contratos GAGA CB

7 Page  7 Modalidades de Interconexiones G Generación Dedicada Mercado País APaís B B Mercado A P = P GA CMg A CMg B

8 Page  8 Interconexión Eléctrica Perú Brasil Interconexión Eléctrica Perú Brasil

9 Page  9 Interconexión Eléctrica Perú Brasil Interconexión Eléctrica Perú Brasil LT Porto Velho – Frontera Brasil 600KV Corriente Contínua (CC), 1300 KmLT Porto Velho – Frontera Brasil 600KV Corriente Contínua (CC), 1300 Km LT Frontera Brasil – Conexiones con las CH´s Inambari, Mainique, Patquitzapango, TAM 40, TAM 60 y la SE Mantaro en 500 kV CA, 1107 Km.LT Frontera Brasil – Conexiones con las CH´s Inambari, Mainique, Patquitzapango, TAM 40, TAM 60 y la SE Mantaro en 500 kV CA, 1107 Km.

10 Page  10 Con la operación de Inambari como central de pasada, se perderia aproximadamente 500 MW en los meses de junio a octubre. Con la operación de Inambari como central de pasada, se perderia aproximadamente 500 MW en los meses de junio a octubre. Se requiere de un embalse de regulacion estacional de aproximadamente 4000 hm3 para aprovechar los 500 MW. Se requiere de un embalse de regulacion estacional de aproximadamente 4000 hm3 para aprovechar los 500 MW. Ejercicio: Operación Binacional CH Inambari Ejercicio: Operación Binacional CH Inambari

11 Page  11 Embalse de regulación estacional de 4000 hm3 CH Inambari QnQn Embalse de regulación diaria de 12 hm3 Infraestructura optima para la CH Inambari Ejercicio: Operación Binacional CH Inambari Ejercicio: Operación Binacional CH Inambari

12 Page  12 1. Reparto de la energia en función a la potencia generada horariamente Brasil Peru CH Inambari (m3/s) (MW) Se definen horariamente mediante algun criterio 80% 20% Se reparte la potencia generada por medio de un AGC proporcional a 80% y 20% El criterio para definir el caudal horario debería ser de tal forma que el 20% de la energía diaria se optimize para el Perú, sin que la potencia despachada horaria supere el 20% de la potencia de la central (400 MW), y la diferencia resultante se asigne a Brasil. El criterio para definir el caudal horario debería ser de tal forma que el 20% de la energía diaria se optimize para el Perú, sin que la potencia despachada horaria supere el 20% de la potencia de la central (400 MW), y la diferencia resultante se asigne a Brasil. Ejercicio: Operación Binacional CH Inambari Ejercicio: Operación Binacional CH Inambari

13 Page  13 Resultados del reparto por potencia El despacho para Perú es conveniente. El despacho para Perú es conveniente. El despacho para Brasil no es conveniente. El despacho para Brasil no es conveniente. Ejercicio: Operación Binacional CH Inambari Ejercicio: Operación Binacional CH Inambari

14 Page  14 2. Reparto de la energia en función a la energía diaria Brasil Peru CH Inambari (m3/s) (MW) Se definen horariamente mediante algun criterio Variable El criterio para definir el caudal horario deberia ser de tal forma que el 20% de la energia diaria se optimize para el Perú y el 80% de la energía restante se optimize para Brasil. El criterio para definir el caudal horario deberia ser de tal forma que el 20% de la energia diaria se optimize para el Perú y el 80% de la energía restante se optimize para Brasil. Ejercicio: Operación Binacional CH Inambari Ejercicio: Operación Binacional CH Inambari

15 Page  15 Resultados del reparto por energía diaria El despacho para Perú y Brasil es conveniente. El despacho para Perú y Brasil es conveniente. Para conseguir este beneficio para ambos países se requiere de un embalse de regulación diaria (12 hm3). Para conseguir este beneficio para ambos países se requiere de un embalse de regulación diaria (12 hm3). Ejercicio: Operación Binacional CH Inambari Ejercicio: Operación Binacional CH Inambari

16 Page  16 3. Uso optimo de la infraestructura de transmisión Se necesita establecer adicionalmente otro tipo de transacciones, como puede ser el despacho coordinado, para dar uso optimo a la infraestructura de transmisión. Se necesita establecer adicionalmente otro tipo de transacciones, como puede ser el despacho coordinado, para dar uso optimo a la infraestructura de transmisión. Ejercicio: Operación Binacional CH Inambari Ejercicio: Operación Binacional CH Inambari

17 Page  17 Conclusiones Para un mejor aprovechamiento del recurso, se debe establecer un reparto por energía diaria. Para un mejor aprovechamiento del recurso, se debe establecer un reparto por energía diaria. Para un mejor aprovechamiento de los caudadales de la epoca de avenida es necesario contar con un embalse de regulación estacional. Para un mejor aprovechamiento de los caudadales de la epoca de avenida es necesario contar con un embalse de regulación estacional. Se presentan grandes condiciones para emprender un despacho coordinado entre Perú y Brasil. Se presentan grandes condiciones para emprender un despacho coordinado entre Perú y Brasil.

18 Page  18 FIN GRACIAS POR SU ATENCIÓN
