1 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Digitales Seriales (Unidad 4) Objetivos Introducción Serialización Normativa Conclusión Ing. Jorge A. Abraham Técnicas Digitales II 1

2 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Digitales Serie - Objetivos De la Cátedra y del Ingeniero Aprender sobre comunicaciones serie Aprender sobre la técnica Aprender sobre interconexión y las normas Ing. Jorge A. Abraham Técnicas Digitales II 1

3 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Serie - Introducción Los buses de comunicaciones son “paralelo”. No se pueden extender grandes longitudes (m). Las conexiones eléctricas largas son afectadas. Imposible de cubrir grandes distancias (Km). Solución: Serializar la información Ing. Jorge A. Abraham Técnicas Digitales II 1

4 Ing. Jorge A. Abraham Técnicas Digitales II

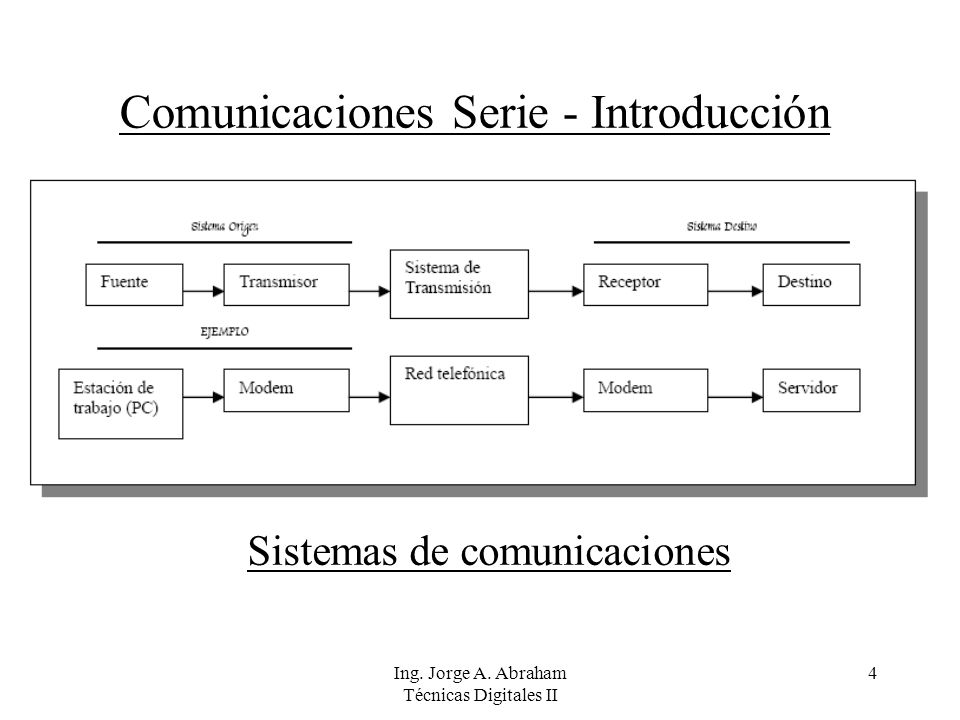

Comunicaciones Serie - Introducción Sistemas de comunicaciones Ing. Jorge A. Abraham Técnicas Digitales II 1

5 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Serie - Introducción Sistemas de comunicaciones Ing. Jorge A. Abraham Técnicas Digitales II 1

6 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Serie - Serialización Conversión de paralelo a serie Ing. Jorge A. Abraham Técnicas Digitales II 1

7 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Serie - Serialización Dato I Salida Serie Clock Clock  Velocidad de Transmisión en Bits / Seg Conversión de paralelo a serie Ing. Jorge A. Abraham Técnicas Digitales II 1

8 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Serie - Serialización Conversión de serie a paralelo Problemas  Sincronización del Bit, Sincronización de la Palabra Sincronización de la trama. Ing. Jorge A. Abraham Técnicas Digitales II 1

9 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Serie - Serialización Sincrónicos (Clock acompaña a la señal Serie) Orientados a Byte: Sync, BiSync, Sync Ext. Orientados a Bit: SDLC, HDLC, (Sync Ext.) Asincrónicos (Clock No acompaña a la señal Serie) Orientados a Byte (Bits adicionales de Sincr.) Modos de Comunicación Ing. Jorge A. Abraham Técnicas Digitales II 1

10 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Serie - Serialización Orientados a Byte (Caracter) Modos de Comunicación Ing. Jorge A. Abraham Técnicas Digitales II 1

11 Ing. Jorge A. Abraham Técnicas Digitales II

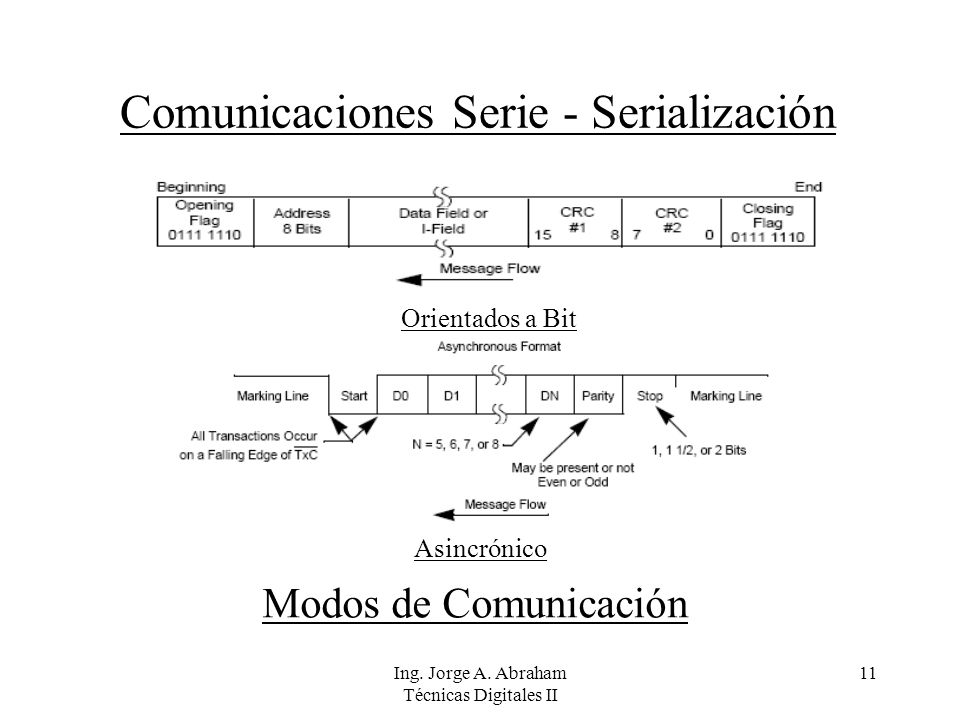

Comunicaciones Serie - Serialización Orientados a Bit Asincrónico Modos de Comunicación Ing. Jorge A. Abraham Técnicas Digitales II 1

12 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Serie - Serialización Dato I Salida Serie Clock N-1 Caracter N Caracter N+1 Car. Vel. de Transmisión en Bits/Seg= Frec.(Clock) Bits / Carácter => Caracteres / Seg. => Car/Min. Sincrónico: Parámetros Ing. Jorge A. Abraham Técnicas Digitales II 1

13 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Serie - Serialización Dato Reposo Start O I Paridad Stop Salida Serie TxClock RxClock n/2 n n n n n n Star | Bits de datos | Par. | Stop(s) Vel. de Tran. [Bits/Seg]= TxClock/n o RxClock/n Bits/Caracter =>Caracteres/Seg.=> Car/Min.: 5,6,7,8 Paridad: Par; Impar; Mark; Space; I; O; Ninguna Stops: 1; 1,5 o 2 Asincrónico: Parámetros Ing. Jorge A. Abraham Técnicas Digitales II 1

14 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Serie - Normativa Funcionales Ground Datos Control Tiempo Secundarias Eléctricas Tensiones/Corrientes Balanceado/Impedancia Mecánicas Conector Pines de Señales DTE DCE PC, Host, Equipo con información Digital Modem, Adaptador de señales, otra PC,etc. Ing. Jorge A. Abraham Técnicas Digitales II 1

15 Ing. Jorge A. Abraham Técnicas Digitales II

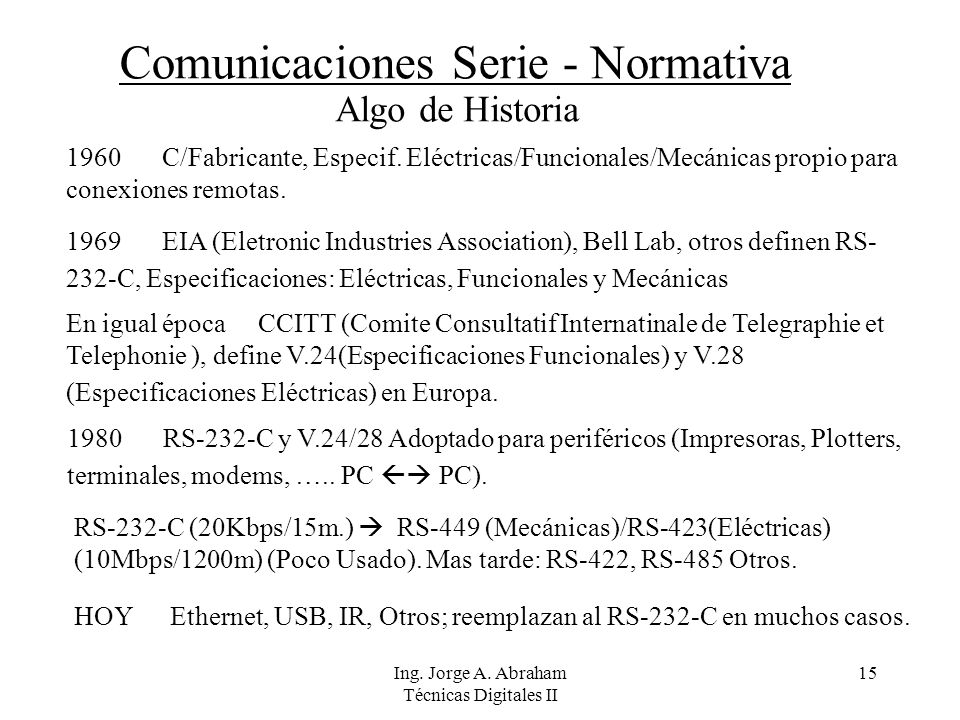

Comunicaciones Serie - Normativa Algo de Historia 1960 C/Fabricante, Especif. Eléctricas/Funcionales/Mecánicas propio para conexiones remotas. 1969 EIA (Eletronic Industries Association), Bell Lab, otros definen RS-232-C, Especificaciones: Eléctricas, Funcionales y Mecánicas En igual época CCITT (Comite Consultatif Internatinale de Telegraphie et Telephonie ), define V.24(Especificaciones Funcionales) y V.28 (Especificaciones Eléctricas) en Europa. 1980 RS-232-C y V.24/28 Adoptado para periféricos (Impresoras, Plotters, terminales, modems, ….. PC  PC). RS-232-C (20Kbps/15m.)  RS-449 (Mecánicas)/RS-423(Eléctricas) (10Mbps/1200m) (Poco Usado). Mas tarde: RS-422, RS-485 Otros. HOY Ethernet, USB, IR, Otros; reemplazan al RS-232-C en muchos casos. Ing. Jorge A. Abraham Técnicas Digitales II 1

16 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Serie - Normativa EIA: RS-232-C; CCITT (ITU-T): V.24 / V.28 RS-232-C RS-232-C Telco DCE DCE DTE DTE DTE RS-232-C DTE Null Modem (cruzado) RS-232-C DTE DTE Null Modem (cruzado) RS-232-C DTE DTE Null Modem (cruzado) Ing. Jorge A. Abraham Técnicas Digitales II 1

17 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Serie - Normativa EIA: RS-232-C; CCITT (ITU-T): V.24 / V.28 Especif. Mecánicas: DB-25 (9), Macho (DTE), Hembra (DCE) Ing. Jorge A. Abraham Técnicas Digitales II 1

18 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Serie - Normativa EIA: RS-232-C; CCITT (ITU-T): V.24 / V.28 Especif. Eléctricas: Tensión Simple, No balanceado, Distancia ~ 15m. a 30m. (cable) Punto a Punto, ~20Kbps. Transmisor Receptor +15V +25V 0 Lógico (espacio) Activado 0 Lógico (espacio) Activado T R +5V +3V 0 Lógico I Lógico +5 a +15V -5 a -15V Indefinido Indefinido Datos -3V -5V I Lógico (marca) Desactivado I Lógico (marca) Desactivado Activo Inactivo +5 a +15V -5 a -15V Control -15V -25V Ing. Jorge A. Abraham Técnicas Digitales II 1

19 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Serie - Normativa EIA: RS-232-C; CCITT (ITU-T): V.24 / V.28 Especif. Funcionales: Comunicaciones Síncronas y Asíncronas, 25 señales (Sínc./Asínc), 9 señales (Asínc.) Tipo EIA: RS-232-C CCITT: V.24 Ground A 1XX Datos B 1XX Control C 1XX Tiempo D 1XX Secundarias S 1XX Ing. Jorge A. Abraham Técnicas Digitales II 1

20 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Serie - Normativa EIA: RS-232-C; CCITT (ITU-T): V.24 / V.28 Especif. Funcionales: Ground, Tierra, Retorno, Referencia Protective Ground – Masa o tierra de Protección Pin N° 1 EIA: AA CCITT: 101 Dirección: DTE DCE Función: Vínculo de protección entre los chasis, contra choque eléctrico. Cable a tierra. Signal Ground – Referencia de Señales de Datos y Control Pin N° 7 (5) EIA: AB CCITT: 102 Dirección: DTE DCE Función: Señal de Referencia (Fuente) de todas las señales de datos, control, tiempo y secundarias. Ing. Jorge A. Abraham Técnicas Digitales II 1

21 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Serie - Normativa EIA: RS-232-C; CCITT (ITU-T): V.24 / V.28 Especif. Funcionales: Datos – Sincrónicos o Asincrónicos Transmit Data – Dato Serial a ser transmitido Pin N° 2 (3) EIA: BA CCITT: 103 Dirección: DTE ---- DCE Función: Dato Serial Primario. Condicionado por: CA, CB, CC y CD. Tiempos: DB ó DA (Sincrón.) Receive Data – Dato Serial recibido Pin N° 3 (2) EIA: BB CCITT: 104 Dirección: DTE ---- DCE Función: Dato Serial Primario. Condicionado por CF. Tiempo: DD (Sincrónico). Ing. Jorge A. Abraham Técnicas Digitales II 1

22 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Serie - Normativa EIA: RS-232-C; CCITT (ITU-T): V.24 / V.28 Especif. Funcionales: Control – Estado – DTE/DCE Request To Sent – Solicitud de Envío o Transmisión Pin N° 4 (7) EIA: CA CCITT: 105 Dirección: DTE ---- DCE Función: Activa circuitos de Transmisión del DCE. (Portadora (carrier) a modular por los datos) Clear to Sent – Disponible para enviar Pin N° 5 (8) EIA: CB CCITT: 106 Dirección: DTE ---- DCE Función: DCE listo para enviar datos recibidos de BA (Portadora (carrier) establecida) Ing. Jorge A. Abraham Técnicas Digitales II 1

23 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Serie - Normativa EIA: RS-232-C; CCITT (ITU-T): V.24 / V.28 Especif. Funcionales: Control – Estado – DTE/DCE Data Terminal Ready – DTE Operativo y listo para Rx y/o Tx Pin N° 20 (4) EIA: CD CCITT: 108.2 Dirección: DTE ---- DCE Función: Indica operatividad plena del DTE para que el DCE active circuitos y envíe Datos por BB. Data Set Ready – DCE Operativo y listo para Tx y/o Rx Pin N° 6 (6) EIA: CC CCITT: 107 Dirección: DTE ---- DCE Función: Indica operatividad del DCE listo para inter- cambio de Control y/o Datos. Ing. Jorge A. Abraham Técnicas Digitales II 1

24 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Serie - Normativa EIA: RS-232-C; CCITT (ITU-T): V.24 / V.28 Especif. Funcionales: Control – Estado – DTE/DCE Data Carrier Detect – Señal recibida por el Receptor Pin N° 8 (1) EIA: CF CCITT: 109 Dirección: DTE ---- DCE Función: Indica que el DCE esta recibiendo portadora desde un sitio remoto. Valida los Datos de BB Ring Indicator – Llamada entrante (línea telefónica). Pin N° 22 (9) EIA: CE CCITT: 125 Dirección: DTE ---- DCE Función: Indica que el DCE esta recibiendo la corriente de llamada por la línea telefónica. Ring !!! Ing. Jorge A. Abraham Técnicas Digitales II 1

25 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Serie - Normativa EIA: RS-232-C; CCITT (ITU-T): V.24 / V.28 Especif. Funcionales: Control – Estado – DTE/DCE Signal Quality Detector – Calidad de la señal recibida Pin N° 21 EIA: CG CCITT: 110 Dirección: DTE ---- DCE Función: Activado: DCE esta recibiendo señal buena. Desactivado: Alta probabilidad de errores. Data Signal Rate Selector – Selector de velocidades (modem). Pin N° 23 EIA: CH/CI CCITT: 111/112 Dirección: DTE ---- DCE Función: DTE selecciona entre 2 velocidades o rango de velocidades posibles del DCE. Ing. Jorge A. Abraham Técnicas Digitales II 1

26 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Serie - Normativa EIA: RS-232-C; CCITT (ITU-T): V.24 / V.28 Especif. Funcionales: Control – Estado – DTE/DCE +P (+ Voltage) – +12VCC para prueba (opción) Pin N° 9 Dirección: DTE DCE -P (- Voltage) – -12VCC para prueba (opción) Pin N° 10 Dirección: DTE DCE Local Loopback – Para pruebas (opción RAD y otros) Pin N° 18 Dirección: DTE ---- DCE Test Mode – Para pruebas (opción RAD y otros) Pin N° 25 Dirección: DTE ---- DCE Ing. Jorge A. Abraham Técnicas Digitales II 1

27 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Serie - Normativa EIA: RS-232-C; CCITT (ITU-T): V.24 / V.28 Especif. Funcionales: Tiempo – Sólo Sincrónicos Transmission Signal Element Timing - Reloj de Transmisión Pin N° 15 EIA: DB CCITT: 114 Dirección: DTE ---- DCE Función: Reloj de sincronismo de Transmit Data (BA) Frecuencia = bits/seg. Centro del bit Receiver Signal Element Timing - Reloj de Recepción Pin N° 17 EIA: DD CCITT: 115 Dirección: DTE ---- DCE Función: Reloj de sincronismo de Receive Data (BB) Frecuencia = bits/seg. Centro del bit Ing. Jorge A. Abraham Técnicas Digitales II 1

28 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Serie - Normativa EIA: RS-232-C; CCITT (ITU-T): V.24 / V.28 Especif. Funcionales: Tiempo – Sólo Sincrónicos Transmiter Signal Element Timing - Reloj de Transmisión Pin N° 24 EIA: DA CCITT: 113 Dirección: DTE ---- DCE Función: Reloj de sincronismo de Transmit Data (BA) Frecuencia = bits/seg. Centro del bit Usado para Reloj Maestro fijado por DTE. Ing. Jorge A. Abraham Técnicas Digitales II 1

29 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Serie - Normativa EIA: RS-232-C; CCITT (ITU-T): V.24 / V.28 Especif. Funcionales: Secundarias – Sólo Asincrónico Secondary Transmited Data – Dato Serial Trans. Secundario Pin N° 14 EIA: SBA CCITT: 118 Dir: DTEDCE Secondary Receive Data – Dato Serial Recibido Secundario Pin N° 16 EIA: SBB CCITT: 119 Dir: DTEDCE Secondary Request to Sent – Solicitud de Trans. Secundario Pin N° 19 EIA: SCA CCITT: 120 Dir: DTEDCE Secondary Clear to Sent – Disponible para enviar Secundario Pin N° 13 EIA: SCB CCITT: 121 Dir: DTEDCE Secondary Data carrier detect – Señal Recibida Secundaria Pin N° 12 EIA: SCF CCITT: 122 Dir: DTEDCE Ing. Jorge A. Abraham Técnicas Digitales II 1

30 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Serie - Normativa EIA: RS-232-C; CCITT (ITU-T): V.24 / V.28 Cable de conexión típico de Módem DTE – DB-25H DB-25M – DCE Prot. GND (1) (1) Prot. GND TxData (2) (2) TxData RxData (3) (3) RxData RTS (4) (4) RTS CTS (5) (5) CTS DSR (6) (6) DSR Sig. GND (7) (7) Sig. GND DCD (8) (8) DCD DTR (20) (20) DTR RI (22) (22) RI TxClock (15) (15) TxClock RxClock (17) (17) RxClock TxClock(DTE) (24) (24) TxClock(DTE) Ing. Jorge A. Abraham Técnicas Digitales II 1

31 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Serie - Normativa EIA: RS-232-C; CCITT (ITU-T): V.24 / V.28 Cable de conexión Modem-Null (Cruzado) DTE – DB-25H DB-25H – DTE Prot. GND (1) (1) Prot. GND TxData (2) (2) TxData RxData (3) (3) RxData RTS (4) (4) RTS CTS (5) (5) CTS DSR (6) (6) DSR Sig. GND (7) (7) Sig. GND DCD (8) (8) DCD DTR (20) (20) DTR RI (22) (22) RI TxClock (15) (15) TxClock RxClock (17) (17) RxClock TxClock(DTE) (24) (24) TxClock(DTE) Ing. Jorge A. Abraham Técnicas Digitales II 1

32 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Serie - Normativa Ing. Jorge A. Abraham Técnicas Digitales II 1

33 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Serie - Normativa Ing. Jorge A. Abraham Técnicas Digitales II 1

34 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Serie - Normativa (Especificaciones Electricas de Control: V.28) Ing. Jorge A. Abraham Técnicas Digitales II 1

35 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Serie - Normativa RS RS RS-485 Ing. Jorge A. Abraham Técnicas Digitales II 1

36 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Serie - Normativa USB 2.0 Universal Serial Bus – Algo de Historia Enero de Versión ,5 Mbps Conocida como Low Speed Setiembre de 1998 Versión Mbps Conocida como Full Speed Setiembre de 2000 Versión Mbps Conocida como High Speed 1° Semestre de 2008 Versión 3.0 ~ 10 veces mas rápida Ing. Jorge A. Abraham Técnicas Digitales II 1

37 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Serie - Normativa USB 2.0 Universal Serial Bus – Motivaciones Conexión de la PC con el Teléfono. Nueva generación de Necesidades orientadas a la comunicación Humana. Simple para usar. Necesidad de simplificar la conexión de elementos para trabajar para el usuario: Mouse, Impresoras, Teclados, cámaras de video, modems, etc. Simple para expandir. Cantidad de ports, según las necesidades. Muchos posibles periféricos: Mouse, Impresoras, Teclados, cámaras de video, scanners, micrófonos, modems, fax, etc. Ing. Jorge A. Abraham Técnicas Digitales II 1

38 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Serie - Normativa USB 2.0 Universal Serial Bus – Características Un solo modelo de cables y conectores. Conexiones Eléctricas aisladas del Usuario. Auto-identificación de periféricos – Drivers. Conexión y desconexión dinámica de periféricos. Amplio rango de ancho de banda. (Kbps a cientos de Mbps). Soporta hasta 127 periféricos. Soporta Comunicaciones Asinc. y Sync. sobre los cables. Soporte para voz, audio y video en tiempo real (Latencia). Soporta operaciones simultáneas de muchos dispositivos. Protocolo flexible. Para File Transfer y Messaging. Ing. Jorge A. Abraham Técnicas Digitales II 1

39 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Serie - Normativa USB 2.0 Universal Serial Bus – Características. Cont. 11. Protocolo con poca sobrecarga. Alta utilización del Bus. 12. Soporta amplio rango de tamaño de paquetes, tamaño de buffers y latencias. 13. Control de Flujo de la información en el protocolo. 14. Manejo y recuperación de fallas en el protocolo. 15. Consistente con la arquitectura Plug and Play. 16. Interfaces compatibles con todos los Sistemas Operativos. 17. Optimizado para la integración de periféricos. 18. Arquitectura ampliable con múltiples conectores en una PC. Ing. Jorge A. Abraham Técnicas Digitales II 1

40 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Serie - Normativa USB 2.0 Universal Serial Bus – Aplicaciones Ing. Jorge A. Abraham Técnicas Digitales II 1

41 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Serie - Normativa USB 2.0 Universal Serial Bus – Arquitectura Host USB Interconexión USB------Dispositivos USB Estructura Jerárquica Un solo Host Hub y Dispositivos Punto a Punto Ing. Jorge A. Abraham Técnicas Digitales II 1

42 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Serie - Normativa USB 2.0 Universal Serial Bus – Arquitectura Host USB Interconexión USB------Dispositivos USB Ing. Jorge A. Abraham Técnicas Digitales II 1

43 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Serie - Normativa USB 2.0 Universal Serial Bus – Arquitectura Host USB Host USB, Hay uno solo en todo sistema La interfase de la PC, se llama “Host Controller” Host Controller desarrollado en Hard y Soft. Un Root Hub permite tener varios conectores USB. También pueden haber múltiples Host Controllers. Ing. Jorge A. Abraham Técnicas Digitales II 1

44 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Serie - Normativa USB 2.0 Universal Serial Bus – Arquitectura Dispositivos USB Pueden tener Funciones diversas o ser Hubs. Cumplen con USB si: Interpretan el Protocolo USB. Interpretan y responden a los comandos. Se pueden describir como dispositivos. Ing. Jorge A. Abraham Técnicas Digitales II 1

45 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Serie - Normativa USB 2.0 Universal Serial Bus – Interfase Especificaciones Mecánicas Ing. Jorge A. Abraham Técnicas Digitales II 1

46 Ing. Jorge A. Abraham Técnicas Digitales II

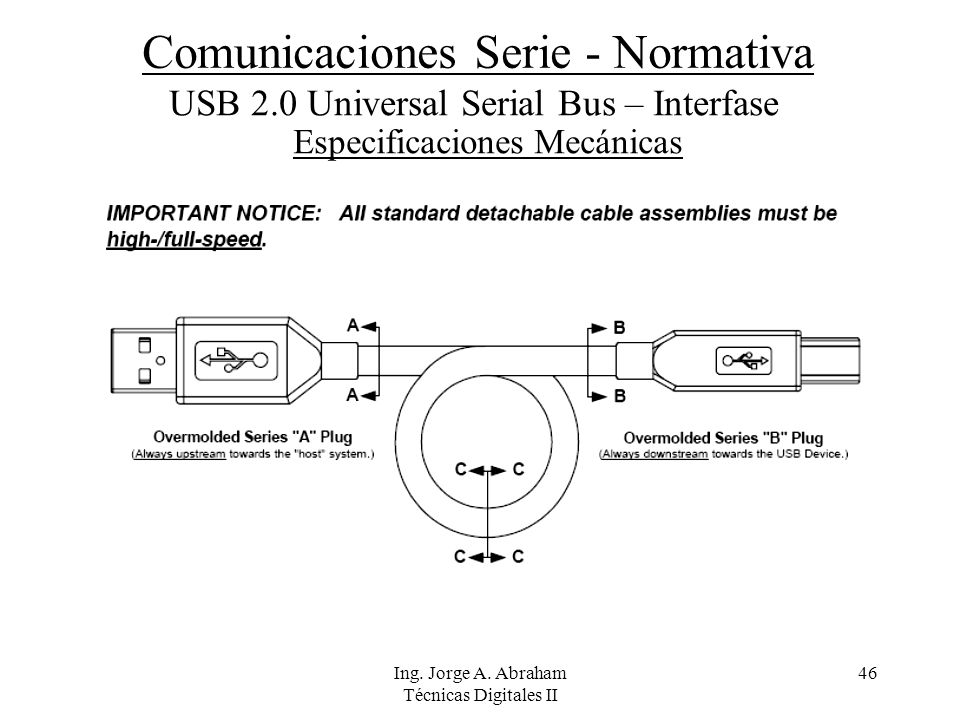

Comunicaciones Serie - Normativa USB 2.0 Universal Serial Bus – Interfase Especificaciones Mecánicas Ing. Jorge A. Abraham Técnicas Digitales II 1

47 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Serie - Normativa USB 2.0 Universal Serial Bus – Interfase Especificaciones Mecánicas Ing. Jorge A. Abraham Técnicas Digitales II 1

48 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Serie - Normativa USB 2.0 Universal Serial Bus – Interfase Especificaciones Mecánicas – Funcionales - Eléctricas VBUS = 5Vcc, Provisto por el Host (~100mA) Cargado en los extremos (Detecta conexión) Diferencial, permite High/Full/Low Speed Ing. Jorge A. Abraham Técnicas Digitales II 1

49 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Serie - Normativa USB 2.0 Universal Serial Bus – Interfase Especificaciones Funcionales - Eléctricas Ing. Jorge A. Abraham Técnicas Digitales II 1

50 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Serie - Normativa USB 2.0 Universal Serial Bus – Interfase Especificaciones Funcionales - Eléctricas Ing. Jorge A. Abraham Técnicas Digitales II 1

51 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Serie - Normativa USB 2.0 Universal Serial Bus – Interfase Especificaciones Funcionales – Protocolo > El Host Controller inicia todas las transferencias de datos. > Las transferencias pueden ser de 3 tipos: - Token: Dirección (info), Dirección USB y Destino - Data: Información válida (Pipe), Ancho de banda. - Handshake: Controla las transacciones, evita sobreescritura (NACK). > Protocolo Robusto: - Señales Integras por el bus diferencial, el tipo de cable y el blindaje. - CRC sobre todo tipo de transacción. Paquetes corruptos. - Detecta conexiones y desconexiones con el mismo protocolo. - Auto-recuperación del Protocolo. Timeouts, eliminación de packetes corruptos. - Control de flujo en diferentes modos y administración del tamaño del Buffer. > Tipos de Datos transferidos: - Transferencias de Control: Configuración y comandos de dispositivos USB. - Transferencias Bulk: Grandes cant. de datos secuenciales (Scanner, Printer). - Transferencias de Interrupción: Para optimizar el uso y evitar demoras. - Transferencias Isocronas (Sincrónicas): Tiempo real. Video, Audio, continuo. Ing. Jorge A. Abraham Técnicas Digitales II 1

52 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Serie - Normativa USB 2.0 Universal Serial Bus Configuración típica Ing. Jorge A. Abraham Técnicas Digitales II 1

53 Ing. Jorge A. Abraham Técnicas Digitales II

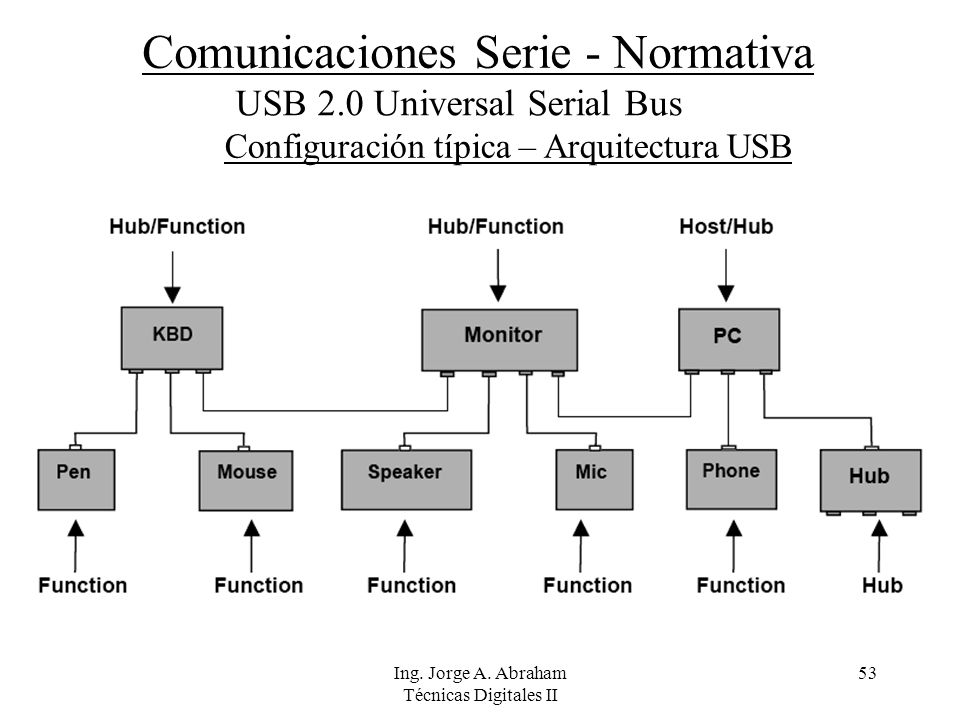

Comunicaciones Serie - Normativa USB 2.0 Universal Serial Bus Configuración típica – Arquitectura USB Ing. Jorge A. Abraham Técnicas Digitales II 1

54 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Serie - Normativa USB 2.0 Universal Serial Bus Un HUB USB Ing. Jorge A. Abraham Técnicas Digitales II 1

55 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Serie - Normativa Para Microprocesadores: Bus I2C Ing. Jorge A. Abraham Técnicas Digitales II 1

56 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Serie - Normativa Para Microprocesadores: Bus I2C Sólo dos líneas: Datos (SDA) y Reloj (SCL). Cada dispositivo tiene una dirección. Relación permanente de Master / Slave. Pueden haber varios Masters. Detección de colisiones. El Master maneja el reloj y direcciona a los Slaves. Protocolo de transferencia de datos y direcciones. Datos y Direcciones se transmiten con palabras de 8 bits. Velocidades de 100 Kbps a 400Kbps. Señales en Reposo en Alto. Start y Stop. Aplicaciones: PIC 16C7XX. Memorias 24XXXX Ing. Jorge A. Abraham Técnicas Digitales II 1

57 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Serie - Normativa Para Microprocesadores: Bus SPI Master y un dispositivo esclavo Master y 3 dispositivos esclavos Master y 3 dispositivos Daisy-chain Ing. Jorge A. Abraham Técnicas Digitales II 1

58 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Serie - Normativa Para Microprocesadores: Bus SPI Señal Descripción SCLK: Serial Clock (reloj serial. Salida desde Maestro) MOSI/SIMO: Master Output, Slave Input (dato serie desde Maestro) MISO/SOMI: Master Input, Slave Output (dato serie desde Esclavo) SS: Slave Select (salida desde Maestro, activo en bajo) Señal (otros nombres) Descripción Aclaración SCK: Serial Clock SDI, DI, SI: Serial Data Input En Maestro o Esclavo SDO, DO, SO: Serial Data Output En Maestro o Esclavo nCS, CS, nSS, STE: Slave Transmit Enable. Idem Slave Select Ing. Jorge A. Abraham Técnicas Digitales II 1

59 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Serie - Normativa Para Microprocesadores: Bus SPI Menos líneas que el modo Paralelo (mas que el I2C). Cada dispositivo se activa por una señal. Relación permanente de Master / Slave. El Master maneja el reloj y direcciona a los Slaves. Protocolo de transferencia de datos full duplex. Datos con palabras de 8 bits, 12 bits, 16 bits. Velocidades de 1 a 70 Mbps. Aplicaciones: Motorola, PIC 16C7XX. FreeScale. Memoria Catalyst CAT25CXX Ing. Jorge A. Abraham Técnicas Digitales II 1

60 Ing. Jorge A. Abraham Técnicas Digitales II

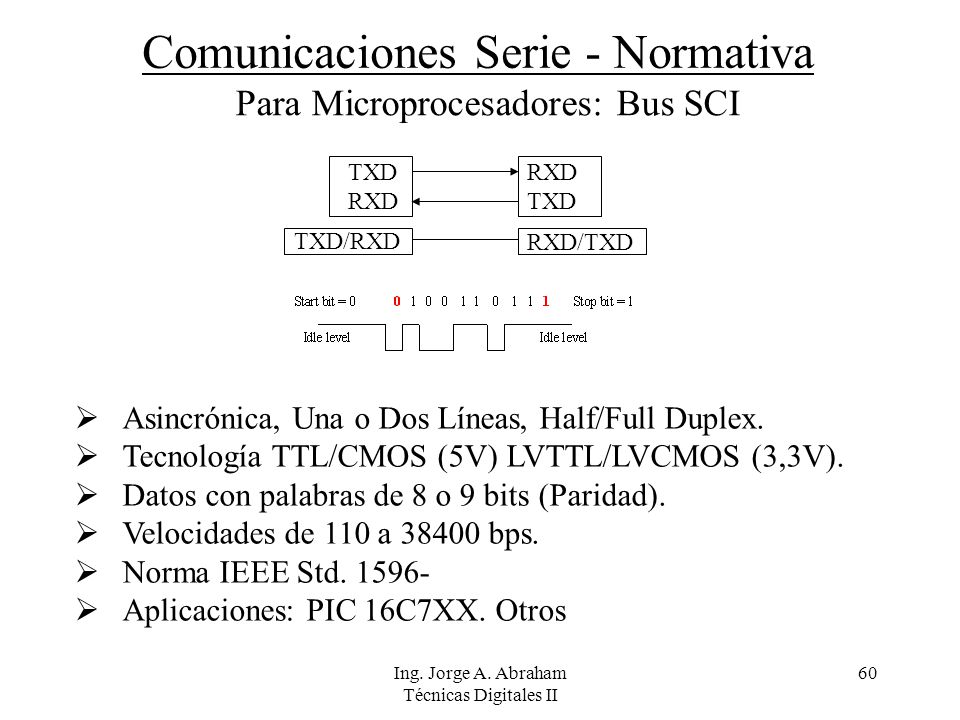

Comunicaciones Serie - Normativa Para Microprocesadores: Bus SCI TXD RXD RXD TXD TXD/RXD RXD/TXD Asincrónica, Una o Dos Líneas, Half/Full Duplex. Tecnología TTL/CMOS (5V) LVTTL/LVCMOS (3,3V). Datos con palabras de 8 o 9 bits (Paridad). Velocidades de 110 a bps. Norma IEEE Std Aplicaciones: PIC 16C7XX. Otros Ing. Jorge A. Abraham Técnicas Digitales II 1

61 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Serie - Conclusiones Necesidad de las Comunicaciones Serie. Serialización de la Información. Tipos de Comunicaciones Serie (Asinc/Sinc). Normativa RS-232-C y derivadas. La norma USB. Mayor Velocidad. Mas dispositivos. Normas para Microprocesadores. Ing. Jorge A. Abraham Técnicas Digitales II 1

62 Ing. Jorge A. Abraham Técnicas Digitales II
Comunicaciones Serie Bibliografía HOJA TÉCNICA - PIC 17C7X HOJA TÉCNICA - 24AA00/24LC00/24C00 Microchip Technology Inc. HOJA TÉCNICA - CAT25C01/02/04/08/16 Catalyst Semiconductor, Inc. Universal Serial Bus Specification Compaq Computer Corporation, Hewlett-Packard Company, Intel Corporation, Lucent Technologies Inc, Microsoft Corporation, NEC Corporation, Koninklijke Philips Electronics N.V. Normas comunicaciones Seriales, EIA, ITU (CCITT) Ing. Jorge A. Abraham Técnicas Digitales II 1
