Introducción Un poco de historia Los imanes. Los polos magnéticos El campo magnético Las fuerzas magnéticas que se ejercen sobre una partícula cargada.

Presentación del tema: "Introducción Un poco de historia Los imanes. Los polos magnéticos El campo magnético Las fuerzas magnéticas que se ejercen sobre una partícula cargada."— Transcripción de la presentación:

1

2 Introducción Un poco de historia Los imanes. Los polos magnéticos El campo magnético Las fuerzas magnéticas que se ejercen sobre una partícula cargada en movimiento Las fuerzas magnéticas que se ejercen sobre un alambre que transporta una corriente eléctrica La corriente eléctrica y el campo magnético. El experimento de Oërsted La ley de Biot y Savart La ley de Ampere

3 En Física se conoce como magnetismo a uno de los fenómenos por medio de los cuales los materiales ejercen fuerzas atractivas o repulsivas sobre otros materiales. El magnetismo forma junto con la fuerza eléctrica una de las fuerzas fundamentales de la física, el electromagnetismo.

4 Hay muchas similitudes entre los fenómenos electrostáticos y los fenómenos magnéticos; sin embargo, como veremos más adelante, también hay diferencias fundamentales. La fuerza magnética es más complicada que la fuerza eléctrica

5 La ciencia del magnetismo se originó en la antiguedad. Nació de la observación de que ciertas piedras naturales se atraían entre sí y también a pequeños trozos de metal (el hierro), pero no otros como el oro o la plata. El término "magnetismo" proviene del nombre de una región (Magnesia) en Asia menor, una de las localidades donde se descubrieron esas piedras.

6 La brújula. Los Chinos hacia el año 1000. Petrus Peregrinus. 1269 William Gilbert. 1600 Propuso que la Tierra era un imán gigante John Michell. 1750 Charles Augustin Coulomb. 1780

7 Hoy el descubrimiento del magnetismo tiene aplicaciones prácticas de gran utilidad, desde los imanes pequeños del "refrigerador" hasta la cinta magnética para grabar y los discos de computadora. Los físicos usan el magnetismo de los núcleos del átomo para obtener imágenes de los órganos internos del cuerpo humano. Las naves espaciales han medido el magnetismo de la Tierra y de otros planetas para conocer la estructura interna de éstos.

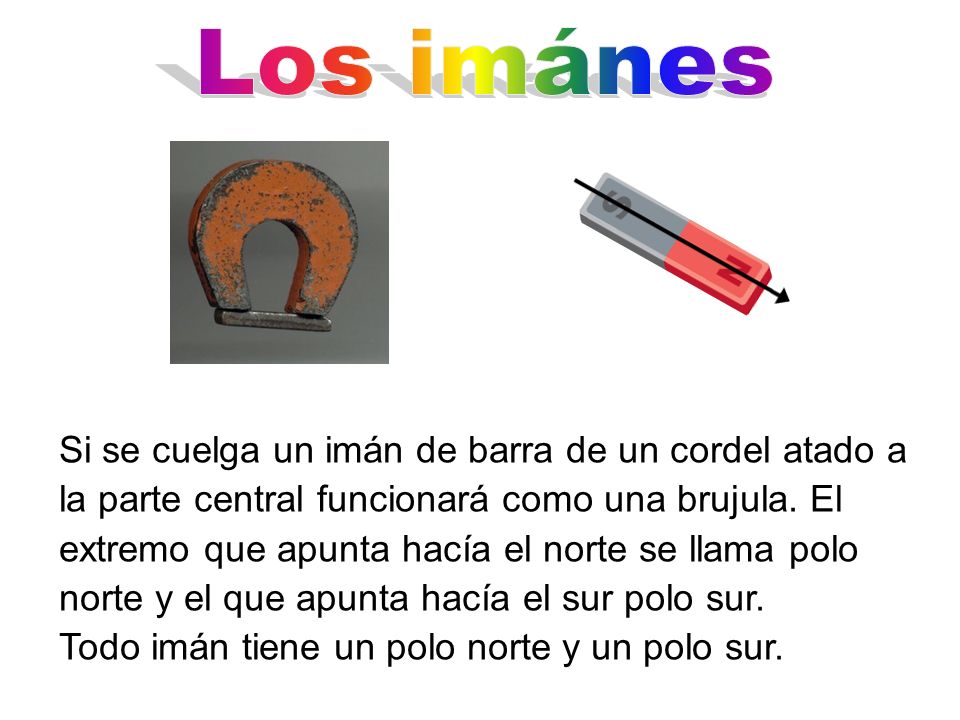

8 Si se cuelga un imán de barra de un cordel atado a la parte central funcionará como una brujula. El extremo que apunta hacía el norte se llama polo norte y el que apunta hacía el sur polo sur. Todo imán tiene un polo norte y un polo sur.

9 Todo imán posee dos polos, norte y sur, independiente de la forma que tenga el cuerpo. Estos polos ejercen fuerzas entre sí, de manera análoga a lo que ocurre con las cargas eléctricas. El norte geográfico terrestre coincide con el polo sur magnético, y el sur geográfico con el norte magnético

10 El campo magnético de la tierra es como una pequeña pero poderosa barra magnética ubicada cerca del centro de la tierra y inclinada 11º con respecto al eje de rotación de la tierra. El magnetismo en la tierra lo podemos visualizar como líneas de fuerza del campo magnético que indican la presencia de una fuerza magnética en cualquier punto del espacio. La brújula esta influida por este campo ya que su aguja rota y se detiene cuando esta paralela a las líneas de fuerza en dirección Norte-Sur.

11 Solamente dos minerales realmente tiene propiedades magnéticas per se: La magnetita Fe 3 O 4 La pirita magnética Fe 1-x S

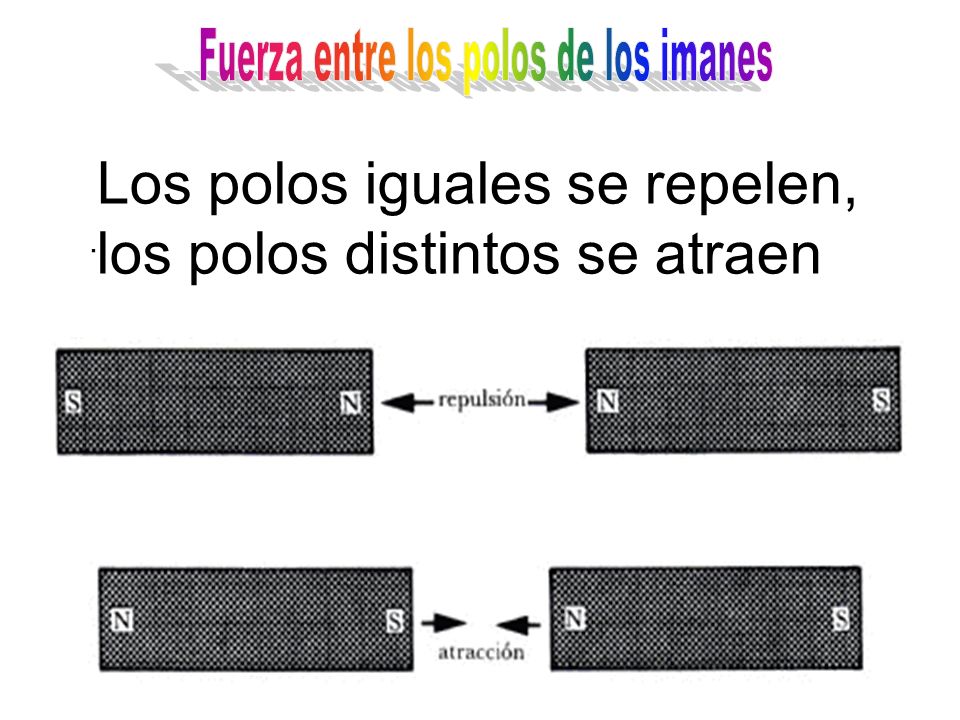

12 . Los polos iguales se repelen, los polos distintos se atraen

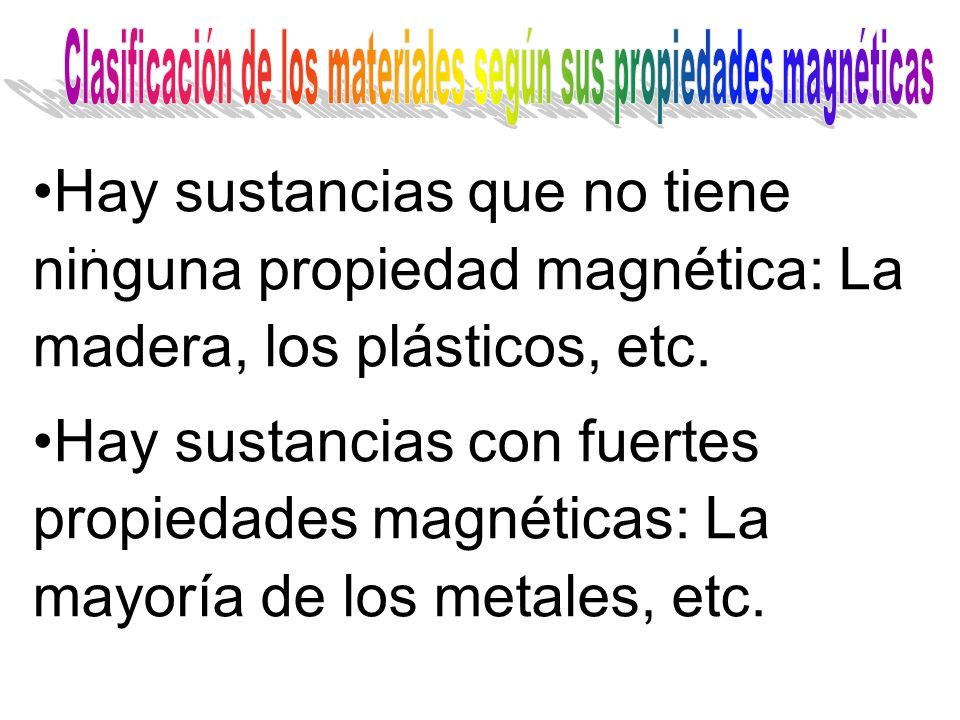

13 . Hay sustancias que no tiene ninguna propiedad magnética: La madera, los plásticos, etc. Hay sustancias con fuertes propiedades magnéticas: La mayoría de los metales, etc.

14 . Las sustancias magnéticas se clasifican en: Ferromagnéticas Paramagnéticas Diamagnéticas Ferrimagnéticas Antiferromagnéticas

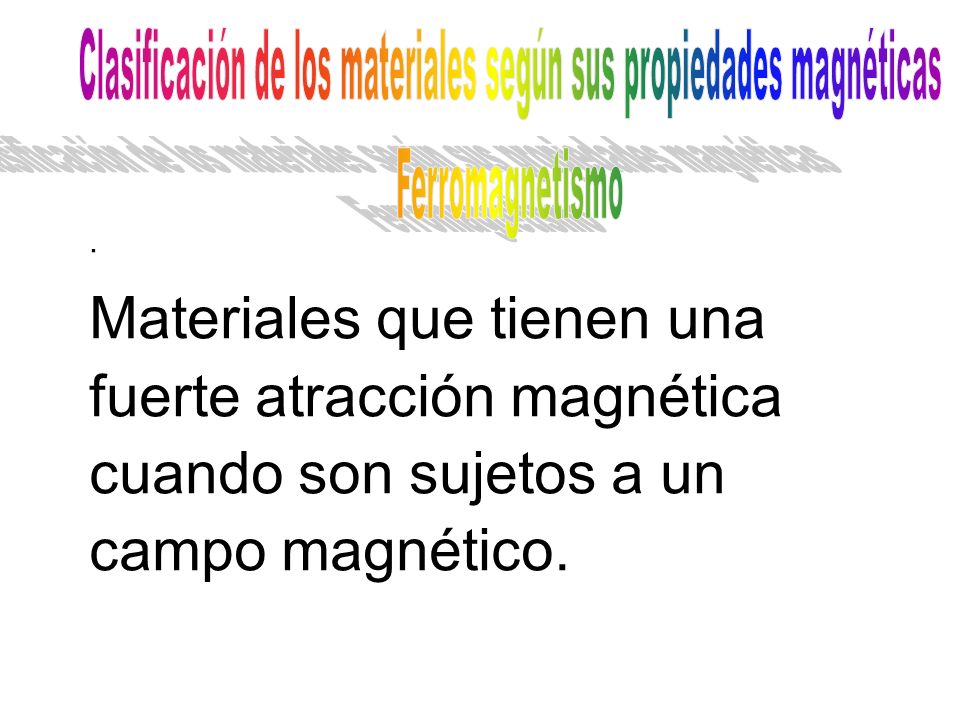

15 . Materiales que tienen una fuerte atracción magnética cuando son sujetos a un campo magnético.

16 . Materiales que tienen una respuesta muy débil cuando son sujetos a un campo magnético.

17 . Materiales que son repelidos cuando son sujetos a un campo magnético.

18 .

19 . La fuerza entre los polos de un imán se parece mucho a la fuerza eléctrica, pero ……

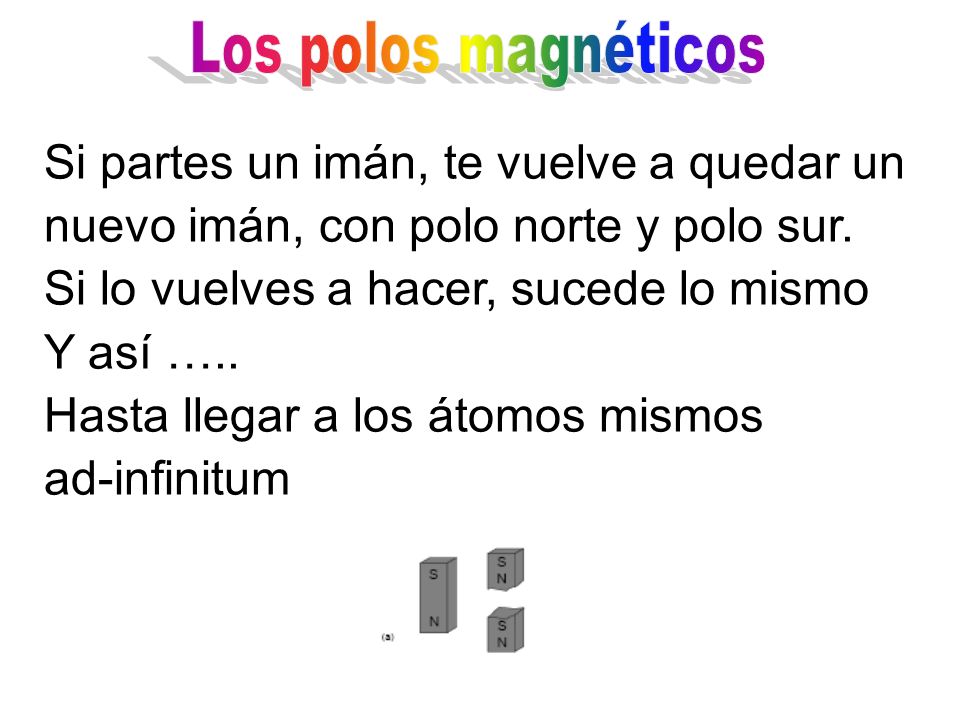

20 Si partes un imán, te vuelve a quedar un nuevo imán, con polo norte y polo sur. Si lo vuelves a hacer, sucede lo mismo Y así ….. Hasta llegar a los átomos mismos ad-infinitum

21

22

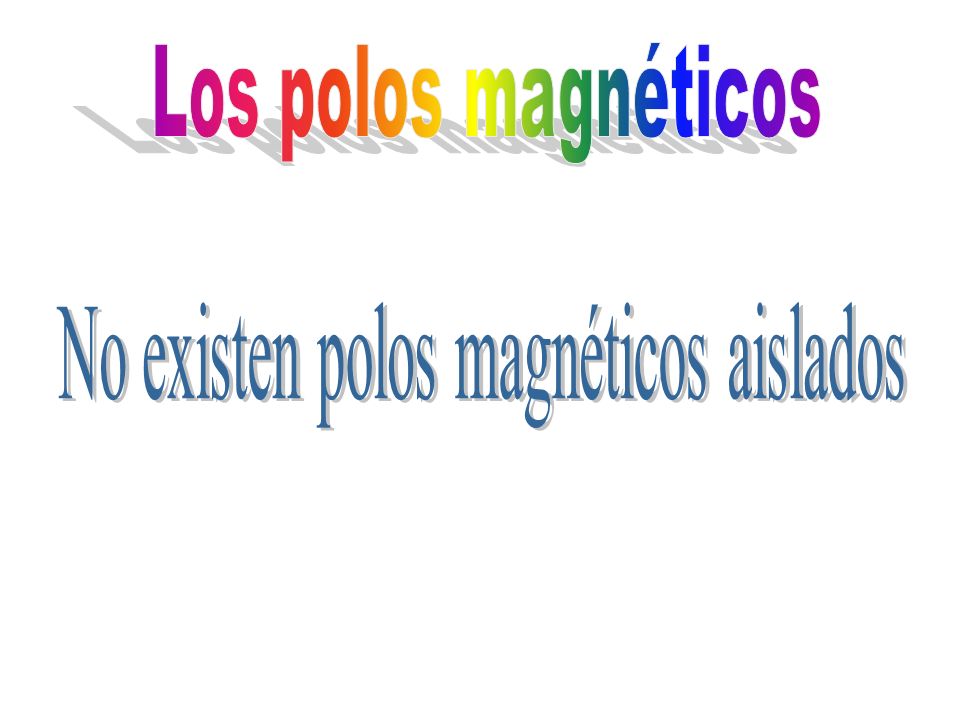

23 Al menos, no hasta ahora, …..

24

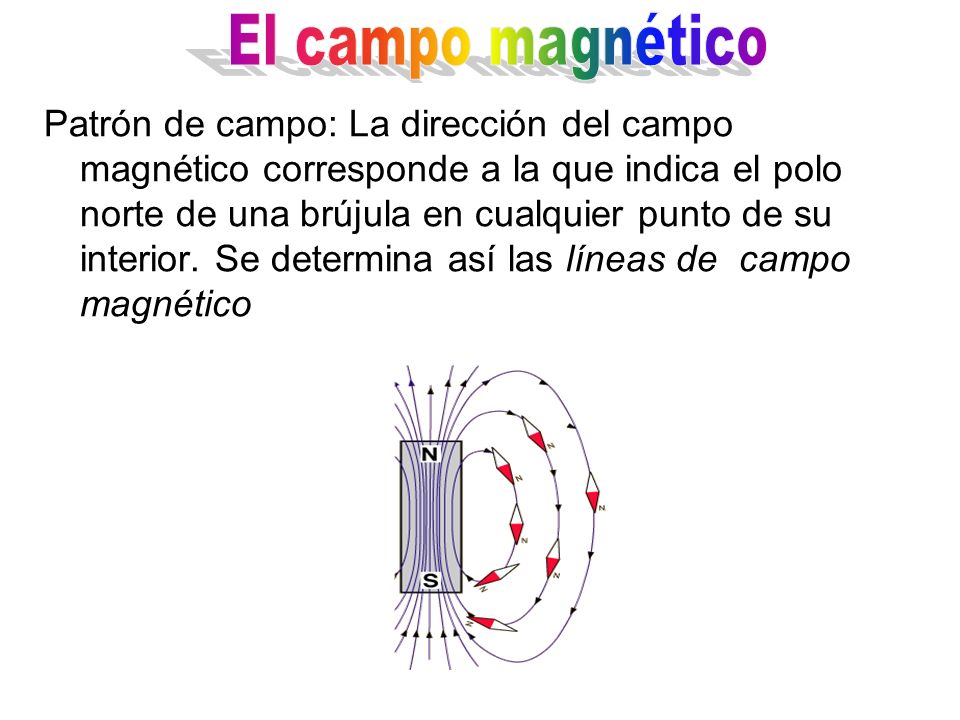

25 Patrón de campo: La dirección del campo magnético corresponde a la que indica el polo norte de una brújula en cualquier punto de su interior. Se determina así las líneas de campo magnético

26

27

28

29

30

31

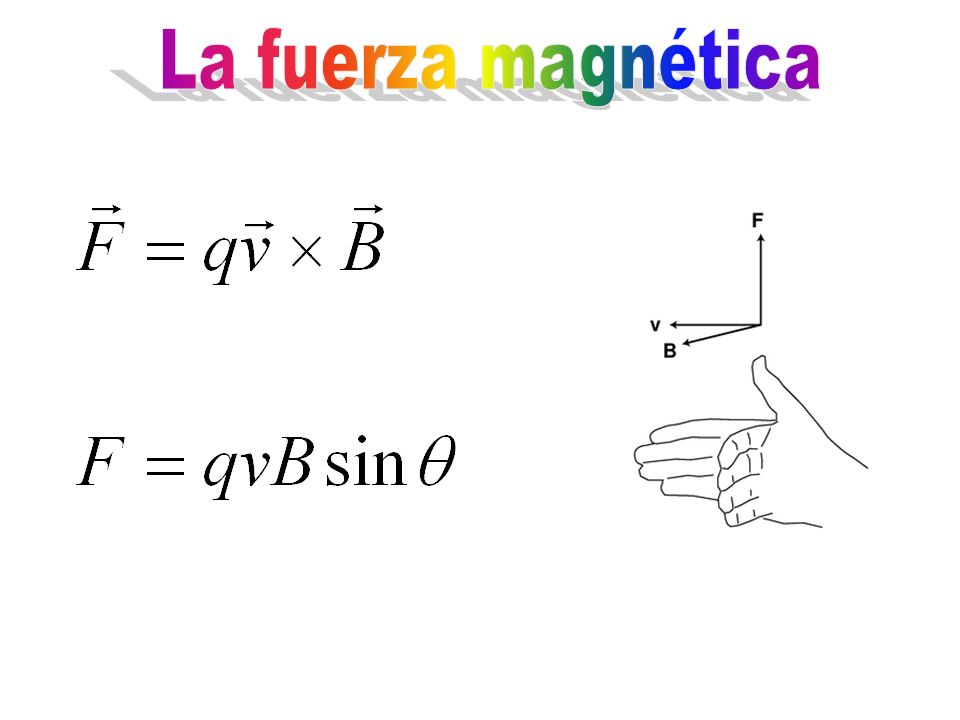

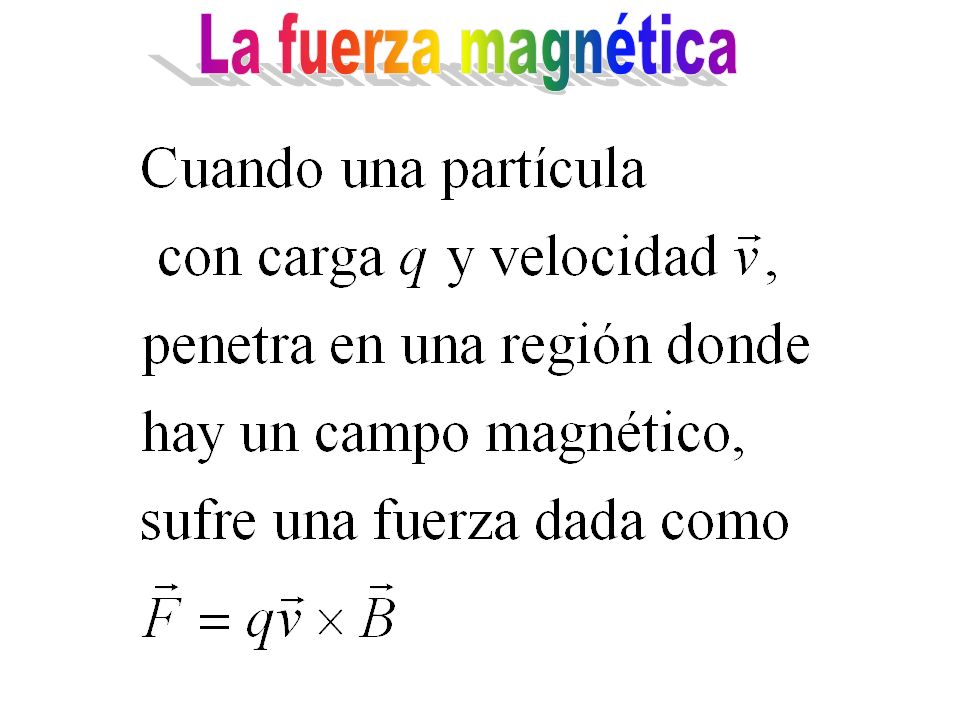

32 La fuerza magnética F B es proporcional a la carga q, como a la velocidad de la misma La magnitud dirección y sentido de la fuerza magnética que actúa sobre la carga, depende de la dirección relativa entre la partícula y el campo magnético Si la velocidad de la partícula es paralela a la dirección del campo magnético, el campo no ejerce fuerza. La fuerza magnética es perpendicular al plano formado por la velocidad de la partícula y el campo magnético

33

34

35 Magnitud: Para cuantificar la magnitud del campo magnético, llamada también Inducción Magnética, se utiliza el modelo de una partícula dentro del campo. La existencia del campo en algún punto de espacio, se puede determinar midiendo la fuerza ejercida sobre esa partícula. La partícula se designa como positiva.

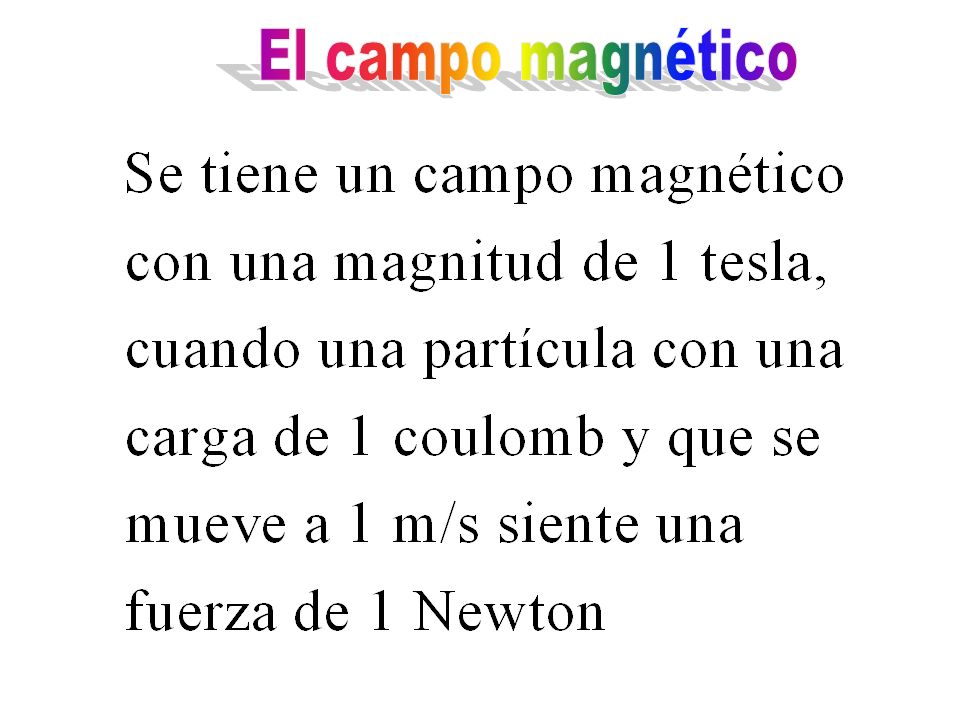

36

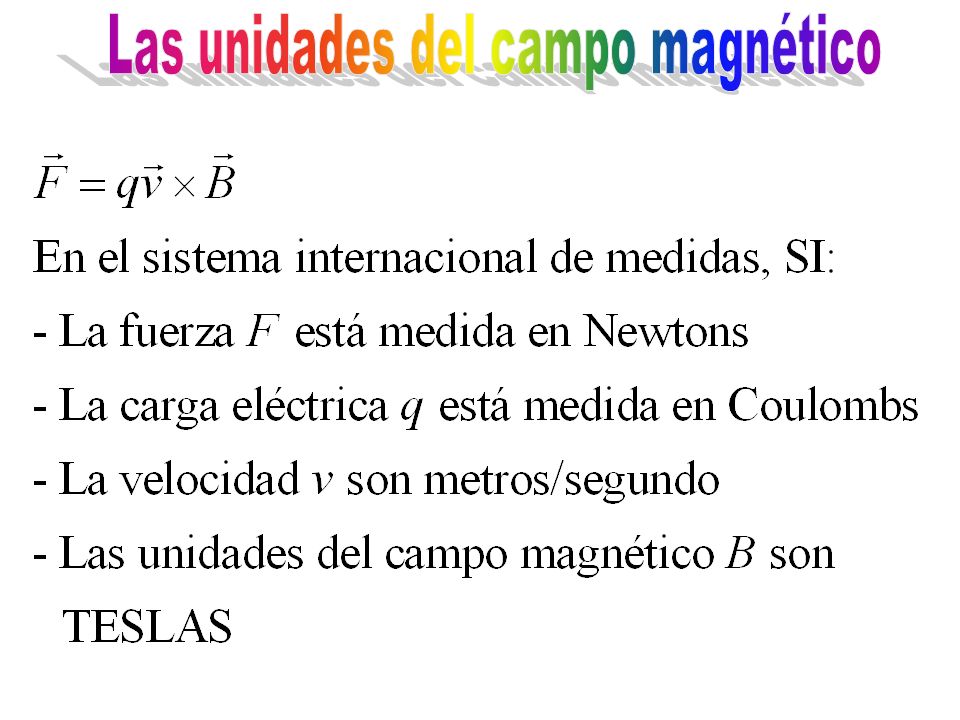

37 Newtons Coulombs Metros/segundo Teslas

38 Nikola Tesla (en cirílico serbio: Никола Тесла) 10 de julio de 1856 al 7 de enero de 1943 Inventor, físico, ingeniero mecánico e ingeniero eléctrico. Nació en Smiljan, hoy Croacia; etnicamente serbio.

39

40

41

42

43

44

45

46

47

48 Los potholes en el campo magnético alrededor de nuestra Sistema Solar son de 0.01 nanotesla En espacio exterior la densidad magnética del flujo está entre 0.1 y 10 nanoteslas (10 10 T y 10 8 T) En la tierra el campo magnético en la latitud de 50° es de 58 µT (5.8×10 5 T) y en el ecuador de 31 µT (3.1×10 5 T)r En una mancha solar es de 0.15 T Un imán grande de una bocina de 14 kilogramos tendrá 1 T Un imán moderno tiene una fuerza de cerca de 1.25 T

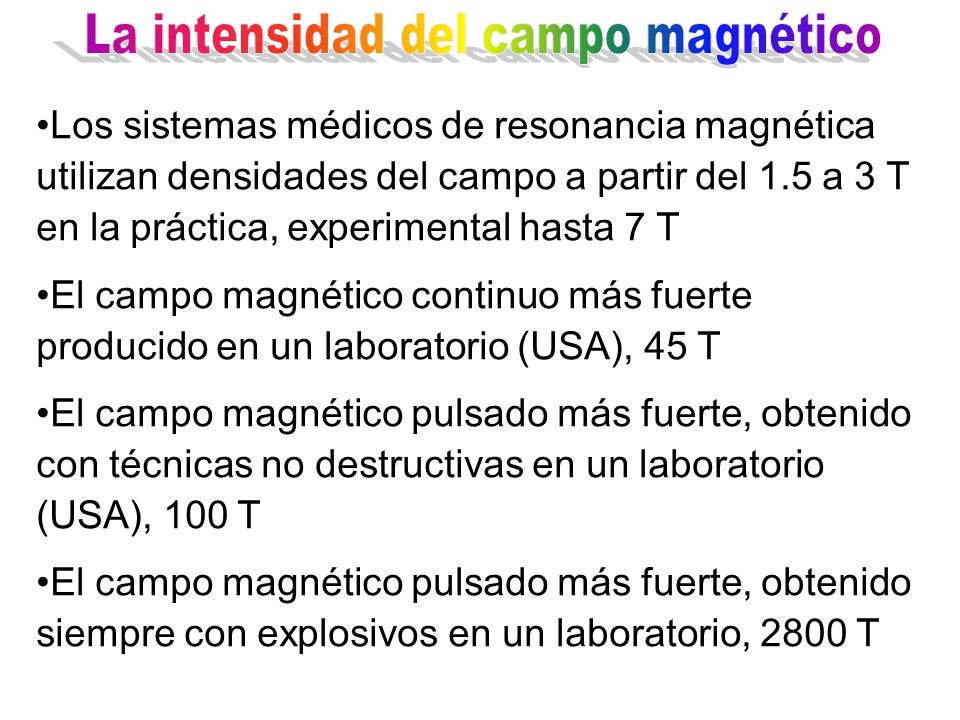

49 Los sistemas médicos de resonancia magnética utilizan densidades del campo a partir del 1.5 a 3 T en la práctica, experimental hasta 7 T El campo magnético continuo más fuerte producido en un laboratorio (USA), 45 T El campo magnético pulsado más fuerte, obtenido con técnicas no destructivas en un laboratorio (USA), 100 T El campo magnético pulsado más fuerte, obtenido siempre con explosivos en un laboratorio, 2800 T

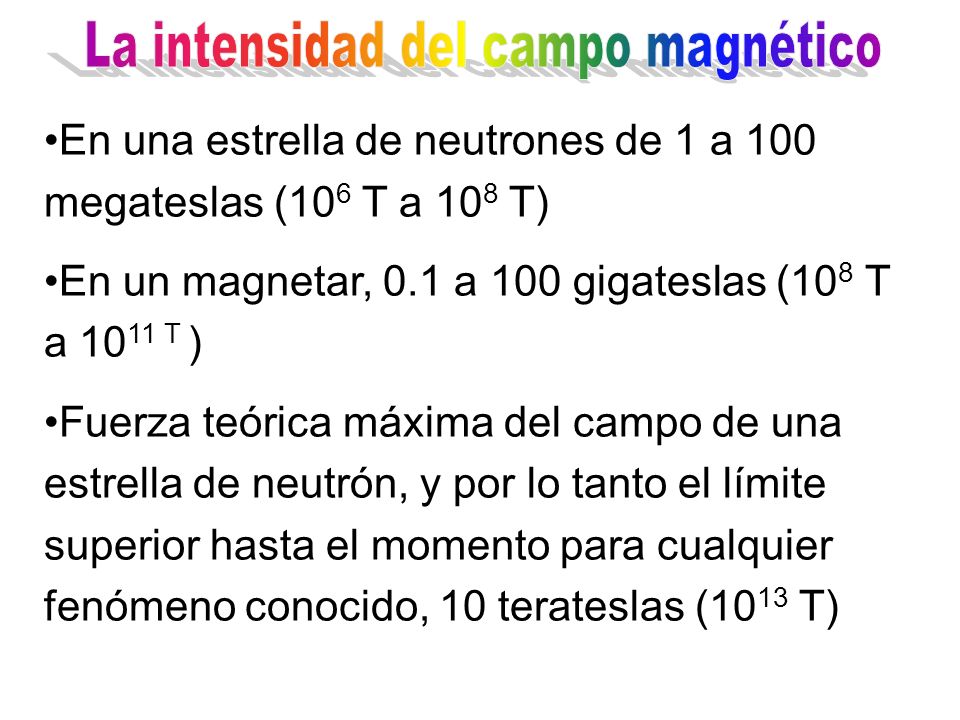

50 En una estrella de neutrones de 1 a 100 megateslas (10 6 T a 10 8 T) En un magnetar, 0.1 a 100 gigateslas (10 8 T a 10 11 T ) Fuerza teórica máxima del campo de una estrella de neutrón, y por lo tanto el límite superior hasta el momento para cualquier fenómeno conocido, 10 terateslas (10 13 T)

51
