1 Fotosíntesis y Respiración Celular Biol 3051L

2 Fotosíntesis Fotosíntesis es un proceso donde la energía solar es convertida en energía química.

3 Se lleva a cabo en los cloroplastos de las hojas o tallos jóvenes que absorben energía solar. Los cloroplastos están formados por granas y tilacoides. Estos últimos contienen los pigmentos que absorben energía del sol.

4 Fases de la fotosíntesis: Fase lumínica : Las reacciones de luz ocurren en los tilacoides. Aquí se absorbe luz solar y se convierte en energía química. El agua se fotodescompone liberando oxígeno O 2 y se sintetizan ATP y NADPH 2.

5 Fase no lumínica : Las reacciones de oscuridad ocurren en el estroma. El CO 2 es transformado en carbohidratos usando el ATP y el NADPH 2 de los tilacoides.

6 Reacción de fotosíntesis

7 Las plantas realizan fotosíntesis cuando hay suficiente luz, de lo contrario consumen oxígeno del exterior llevando a cabo respiración celular. La fotosíntesis ocurre en los cloroplastos, mientras la respiración celular ocurre en el mitocondrio.

8 Uso del “Calculator Based Laboratory2 TM (CBL2 TM )” para detectar fotosíntesis y respiración celular con el uso de sensores de presión de gases y CO 2

9 Conecte el sensor de presión dentro del canal 1 (CH1) del CBL2 TM.

10 Al sensor de presión se le añade un tubo plástico y éste a su vez a un tapón de goma de un orificio.

11 En un tubo de ensayo se añade varias ramitas de Elodea. Se coloca el tapón de goma. Debe de tener precaución de que el agua no llegue al sensor de presión.

12 Corra el programa de “DataMate”: Presione la tecla azul “APPS”. Seleccione el programa “DataMate” utilizando las flechas azules de la calculadora y presione “Enter”.

13 El programa “DataMate” automáticamente identifica el sensor de presión, lo calibra y despliega en la pantalla el nombre del sensor. Presione el número 1 para poder ajustar el tiempo del experimento

14 Presione la tecla azul con la flecha hacia arriba.

15 La flecha debe marcar “MODE” y presione la tecla enter.

16 Seleccione la opción número 2.

17 Debe salir una pantalla que indique el tiempo que automáticamente registra la máquina. Si desea cambiarlo, presione la tecla número 2, para cambiar los tiempos.

18 En este punto puede indicar cual va ser el tiempo (segundos) que usted desea se tome un dato. Después debe indicar las muestras que se desea tomar.

19 Automáticamente aparecerá una pantalla en donde le indica la duración del experimento. Si desea modificarlo de nuevo, simplemente presione el número 2. Si es lo que usted desea, puede presionar el número 1.

20

21 Automáticamente, aparecerá esta pantalla. Si no desea hacer más cambio, presione el número 1.

22 Debe llegar a este menú y para comenzar a tomar datos presione el número 2. Inmediatamente, encienda la lámpara.

23 ¿Cómo será la gráfica?

24 Si desea repetir el experimento, sólo debe presionar “enter” y llegará al menú principal y selecciones “Start”.

25 Siguiendo el mismo procedimiento, cubra el tubo de ensayo con papel de aluminio. Precione “Start”.

26 ¿Cómo será la gráfica?

27

28 Utilizando el Sensor de CO 2 Este sensor debe conectarse a un cable especial que le permita trabajar con el CBL 2. El sensor cuenta con un recipiente en donde podemos colocar las muestras.

29 Coloque una planta o un pedazo del ápice de una rama. Encienda la calculadora y corra el programa “DataMate”

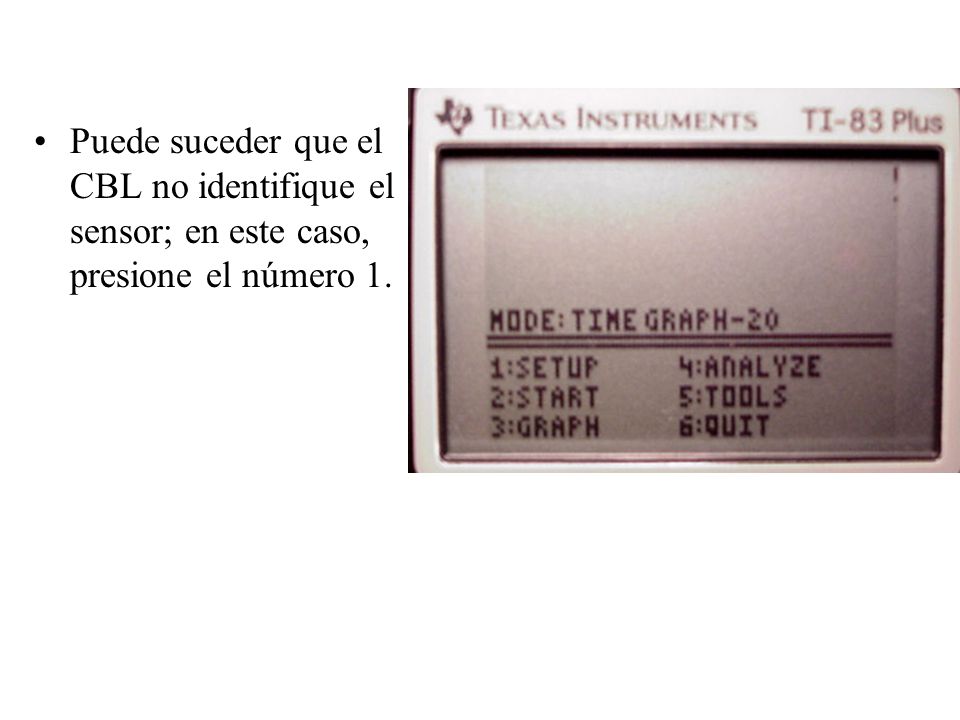

30 Puede suceder que el CBL no identifique el sensor; en este caso, presione el número 1.

31 Debe aparecer la siguiente pantalla, en donde observamos la flecha señalando “CH 1”. Presione “Enter”.

32 Automáticamente, aparecerá una pantalla con el menú de varios sensores. Presione el número 7.

33 Seleccione la opción 3

34 Usted puede seleccionar las unidades que desee.

35 Puede ajustar el tiempo del experimento, moviendo la flecha hasta “MODE” y presionar “Enter”.

36 Puede ajustar el tiempo utilizando las mismas instruciones del experimento anterior. Después presione la tecla 1, dos (2) veces para retornar al menú principal.

37 En el menú principal, seleccione la opción número 2 para comenzar a tomar datos.

38 ¿Cómo será la gráfica?

39 Puede repetir todo el procedimiento, pero en esta ocasión cubra con papel de aluminio el recipiente.

40 ¿Cómo será la gráfica?

41 Si obtuviera esta gráfica, qué podría estar pasando.

42 Utilizando el Sensor de O 2 Este sensor debe ser mantenido en esta posición. Se puede seguir las instrucciones utilizada en los experimentos anteriores.

43 El CBL identificará el sensor y una vez ajustado el tiempo, seleccione la opción 2 para comenzar a tomar datos.

44 ¿Cómo será la gráfica?
