1 Organización de la unidad central de procesamiento (CPU)
Organización Computacional TC 1004

2 Unidad Central de Proceso (CPU)

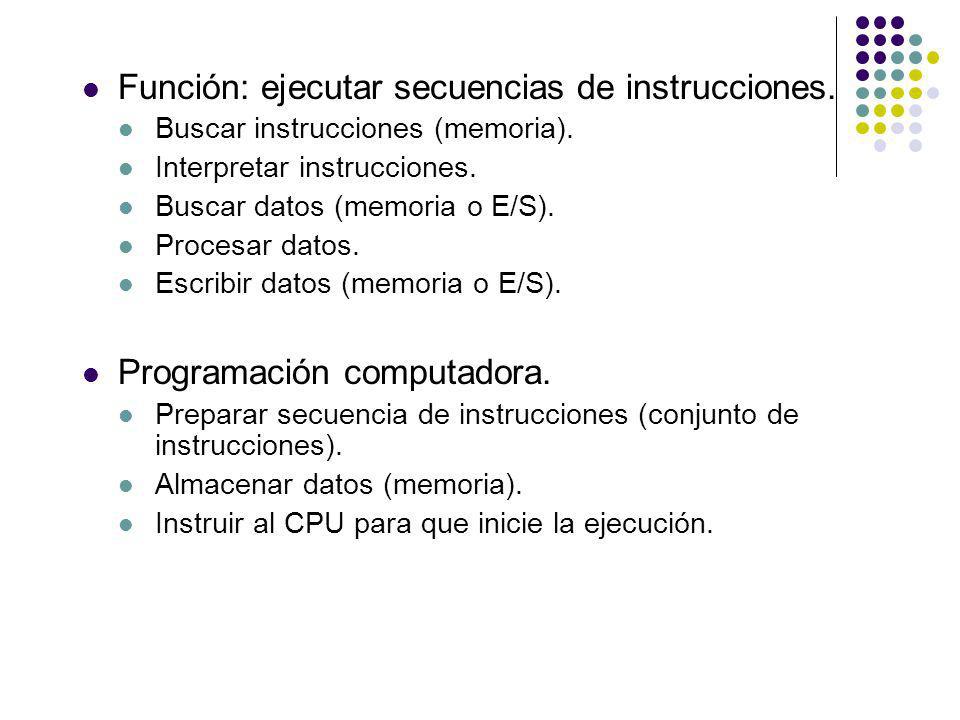

3 Función: ejecutar secuencias de instrucciones.
Buscar instrucciones (memoria). Interpretar instrucciones. Buscar datos (memoria o E/S). Procesar datos. Escribir datos (memoria o E/S). Programación computadora. Preparar secuencia de instrucciones (conjunto de instrucciones). Almacenar datos (memoria). Instruir al CPU para que inicie la ejecución.

4

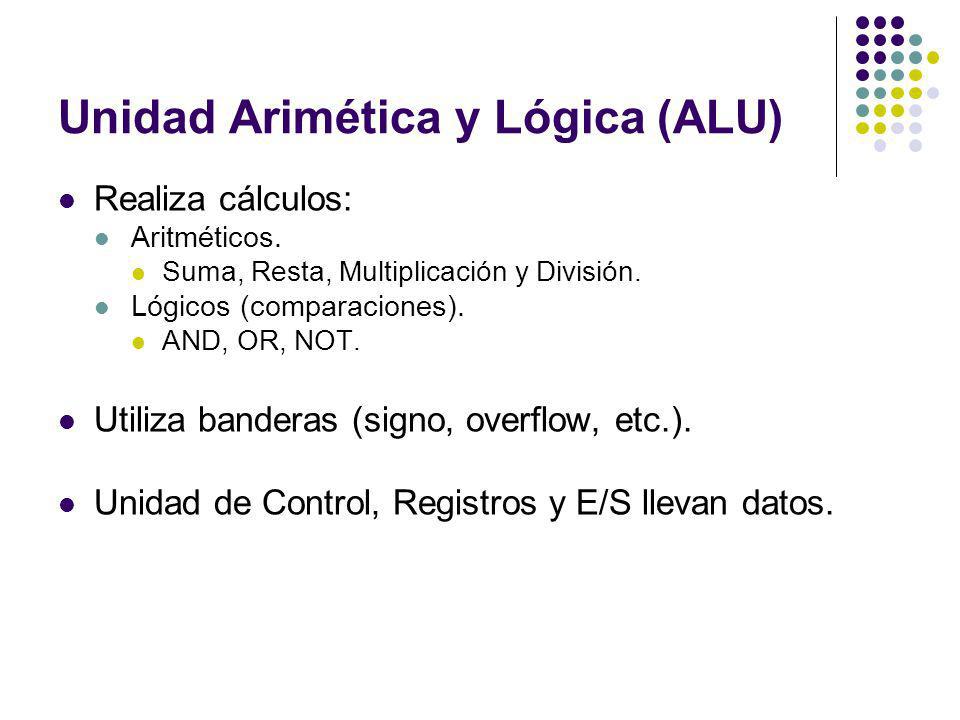

5 Unidad Arimética y Lógica (ALU)
Realiza cálculos: Aritméticos. Suma, Resta, Multiplicación y División. Lógicos (comparaciones). AND, OR, NOT. Utiliza banderas (signo, overflow, etc.). Unidad de Control, Registros y E/S llevan datos.

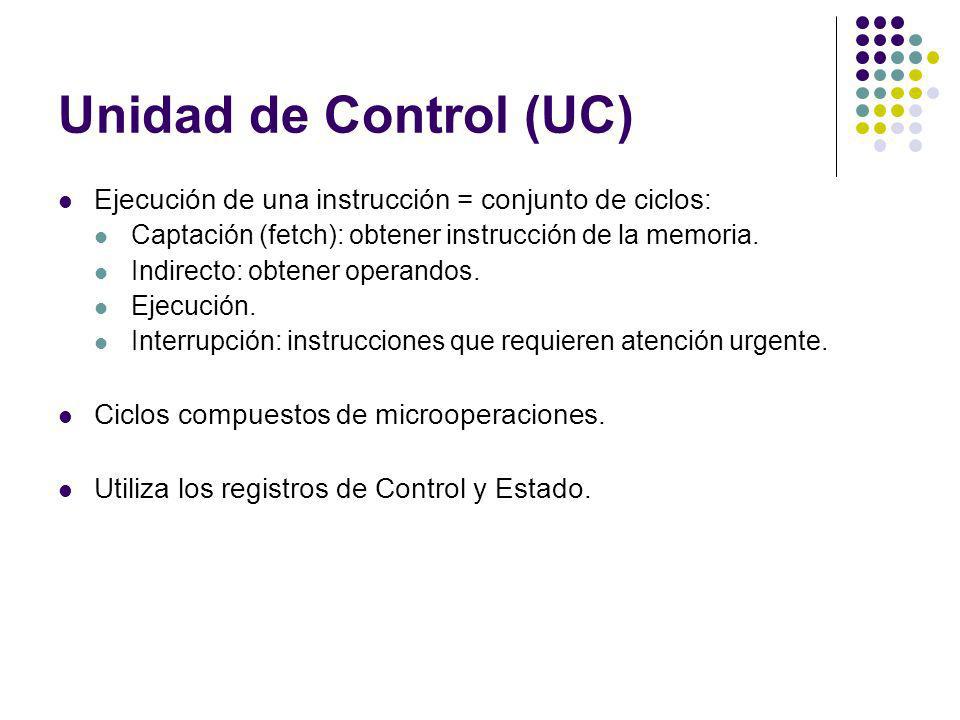

6 Unidad de Control (UC) Ejecución de una instrucción = conjunto de ciclos: Captación (fetch): obtener instrucción de la memoria. Indirecto: obtener operandos. Ejecución. Interrupción: instrucciones que requieren atención urgente. Ciclos compuestos de microoperaciones. Utiliza los registros de Control y Estado.

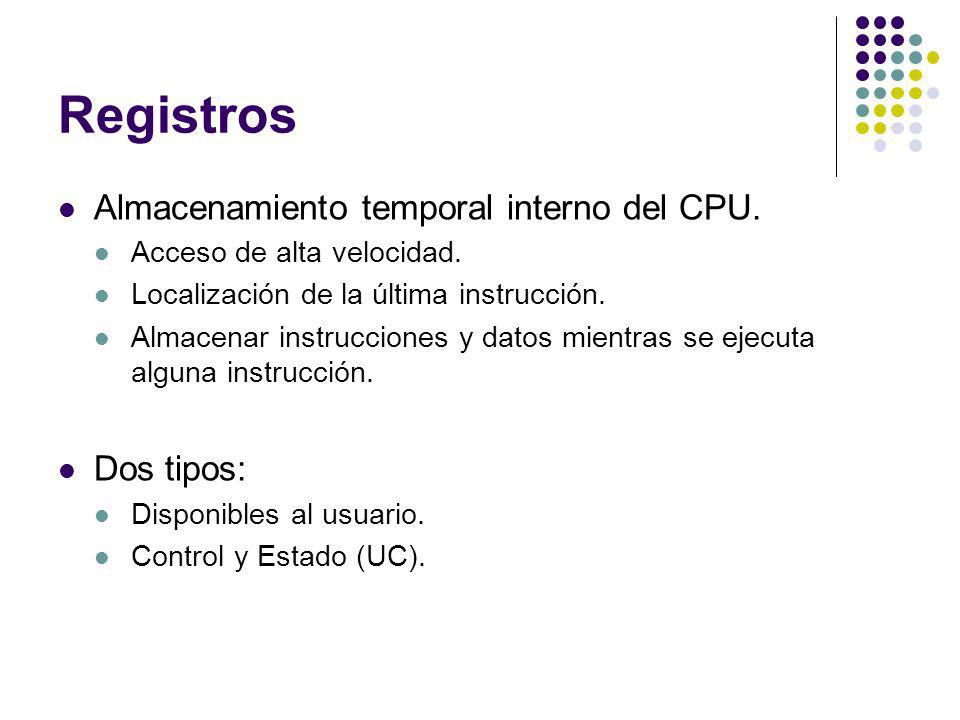

7 Registros Almacenamiento temporal interno del CPU. Dos tipos:
Acceso de alta velocidad. Localización de la última instrucción. Almacenar instrucciones y datos mientras se ejecuta alguna instrucción. Dos tipos: Disponibles al usuario. Control y Estado (UC).

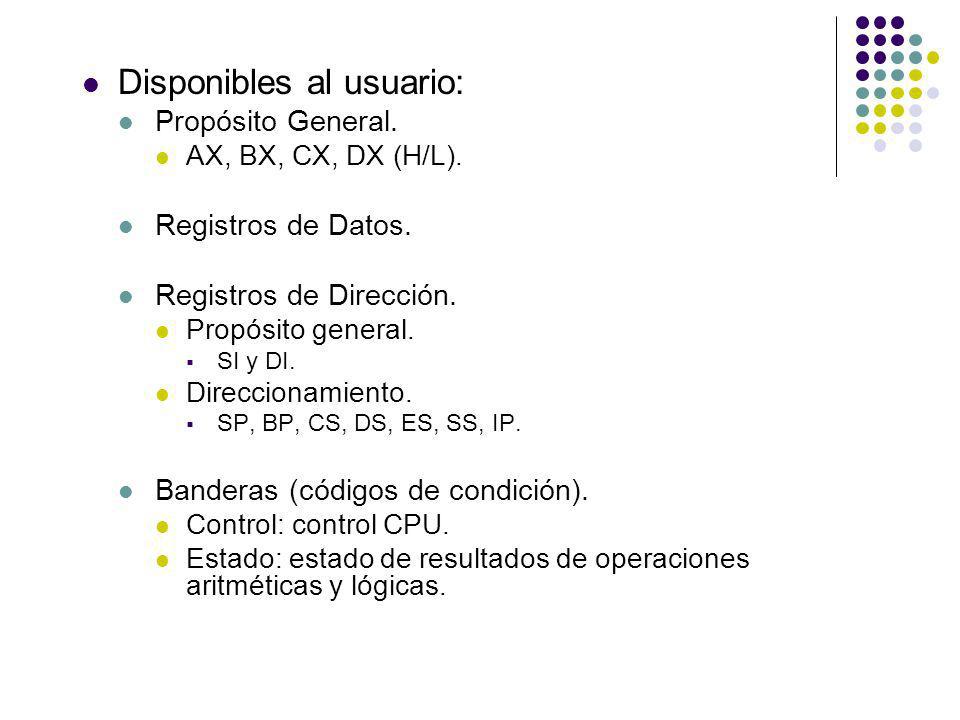

8 Disponibles al usuario:
Propósito General. AX, BX, CX, DX (H/L). Registros de Datos. Registros de Dirección. Propósito general. SI y DI. Direccionamiento. SP, BP, CS, DS, ES, SS, IP. Banderas (códigos de condición). Control: control CPU. Estado: estado de resultados de operaciones aritméticas y lógicas.

9 Control y Estado. Contador de Programa (PC): dirección de la instrucción a ser buscada (siguiente). Registro de Instrucción (IR): instrucción reciente. Registro de Dirección de Memoria (MAR): dirección de la localidad de memoria. Registro de Dato de Memoria (MDR): palabra de memoria mas reciente. Palabra de Estado de Programa (PSW): códigos de condición e información de estado. Signo, cero, acarreo, igual, overflow, etc.

10 Instrucciones de Máquina

11 Instrucciones de Máquina
Determinan la operación del CPU. Existe una gran variedad que varian en función: conjunto de instrucciones. Elementos de una instrucción de máquina: Cada instrucción contiene la información requerida por el CPU para ser ejecutada. Código de operación: Ej: ADD, SUB, MOV. Referencia de Operando Fuente: Dirección de los operandos requeridos por la instrucción. Referencia de Operando Resultante: Dir. guardar resultado. Referencia de Siguiente Instrucción.: Dir. sig. instrucción.

12 Op. Code Operand Ref Operand Ref Representación de Instrucciones.
Secuencia de bits. Mnemonicos. Representación simbólica de una instrucción de máquina. Abreviaciones que indican la operación. Ej: ADD, JMP, LOAD. Dividida en campos. La estructura de una instrucción es conocida como: formato de instrucción. Op. Code Operand Ref Operand Ref

13 Diseño del Conjunto de Instrucciones.
Complejo y Debatido. Tipos de datos: Direcciones. Números. Caracteres. Lógicos. Formato de la instrucción: Longitud, # campos, tipo de direccionamiento. Registros: No. de registros del CPU a ser usados. Direccionamiento: Modo(s) de especificar la dirección de un operando.

14 Repertorio de operaciones.
Transferencia de datos. Aritméticas. Manipulación de bits (lógica). Control de programa. Manipulación de cadenas (strings). Control del CPU. Número de direcciones de las instrucciones: Cero – HLT. Una – DIV BX Dos – MOV AL, 1

15 Instrucciones de Transferencia de Datos
MOV Mover PUSH, POP Operaciones en Stack XCHG Intercambiar IN, OUT Puertos entrada/salida MOV destino, fuente Transfiere datos entre registros y memoria. Destino: registro o localidad de memoria. Fuente: registro, dirección memoria o número. MOV AX, 10 MOV BX, DX

16 Instrucciones Aritméticas
ADD / SUB Suma / Resta INC / DEC Incremento / Decremento NEG Complemento a dos MUL / DIV Multiplicación / División ADD / SUB Op1, Op2 Suma / resta del Op1 y el Op2. El resultado es almacenado en el Op1. MOV AX, 1 MOV BX, 2 MOV CX, 10 ADD AX, BX SUB CX, 5

17 INC / DEC Op MUL / DIV Op Incremento / Decremento de Op en una unidad.
Resultado almacenado en Op. MOV AX, 8 INC AX MOV BX, AX DEC BX MUL / DIV Op Multiplicación / División de AX por / entre Op. Resultado almacenado en AX. MOV AX, 5 MOV BX, 4 MUL BX DIV 3

18 Instrucciones Lógicas
AND AND OR OR Inclusivo NOT Complementar (a uno) NOT Op Complemento a uno de Op. Resultado almacenado en Op. AND / OR Op1, Op2 AND / OR del Op1 con el Op2. Resultado almacenado en Op1. MOV AL, 5 AND AL, FH OR AL, 0H NOT AL

19 Instrucciones de Manipulación de Cadenas
MOVS Mover cadenas CMPS Comparar cadenas SCAS Recorrer cadena LODS Leer cadena STOS Guardar cadena

20 OF – Overflow Flag DF – Direction Flag IF – Interruption Flag
TF SF ZF AF PF CF OF – Overflow Flag DF – Direction Flag IF – Interruption Flag TF – Trap Flag SF – Sign Flag ZF – Zero Flag AF – Aux. Carry Flag PF – Parity Flag CF – Carry Flag Registro de Banderas de 16 bits Procesador 8088

21 Instrucciones de Control de Programa
CALL Llamar a una subrutina RET Regresar de una subrutina JMP Salto JZ, JNZ Saltos condicionales LOOP Ciclo LOOPNE Ciclos condicionales INT Interrupción JMP etiqueta Provoca cambio en el flujo del programa sin considerar condición alguna. La etiqueta especifica a partir de donde se continua la ejecución del programa.

22 JZ / JNZ etiqueta Transfiere el control de ejecución si y solo si la bandera “Zero Flag (ZF)” se encuentra prendida / apagada.. La etiqueta especifica a partir de donde se continua la ejecución del programa. Si AX = 0 entonces AX = AX + 1 de otra forma AX = AX + 2 ADD AX, 0 JNZ SumaDos INC AX JMP Fin ADD AX, 2 ... SumaDos: Fin:

23 LOOP etiqueta Utilizada cuando se necesita ejecutar un conjunto de instrucciones varias veces. Brinca a la etiqueta siempre y cuando el valor de CX sea diferente de cero. En cada LOOP: CX = CX – 1, si CX <> 0 salta. Ej: Realice un programa que sume los numeros enteros del 1 al 20. Almacene el resultado en DX. MOV CX, 20 MOV AX, 0 MOV BX, 1 ADD AX, BX INC BX LOOP Suma MOV DX, AX Suma:

24 Instrucciones de Control del Procesador
CLC Limpiar bandera CF CLD Limpiar bandera DF CLI Limpiar Bandera IF CMC Complementar CF STC Prender CF STD Prender DF STI Prender IF HLT Detener el procesador (Alto)

25 Realice un programa que dado un número K, obtenga su número de Fibonacci. Almacene el resultado en DX. La sucesión de Fibonacci se define como la suma de los dos últimos elementos de una serie que empieza con los números 1, 1. Ej: 1, 1, 2, 3, 5, 8, 13, ... Formalmente se define de la siguiente manera: F(1) = 1 F(2) = 1 F(K) = F(K-1) + F(K-2) Ej: F(5) = F(4) + F(3) = = 5 F(4) = F(3) + F(2) = = 3 F(3) = F(2) + F(1) = = 2

26 MOV CX, K SUB CX, 1 JZ Uno JNZ Otro MOV DX, 1 JMP Fin MOV AX, 1
MOV BX, 1 MOV DX, AX ADD AX, BX MOV BX, DX LOOP Serie ... Uno: Otro: Serie: Fin:

27 SHL Op1, Op2 Corrimiento lógico a la izquierda
Recorre los bits de Op1 un número Op2 de posiciones a la izquierda. En cada corrimiento: Agrega en el bit menos significativo un cero. El bit más significativo pasa a la bandera CF. MOV AX, B SHL AX, 1 AX = , CF = 1

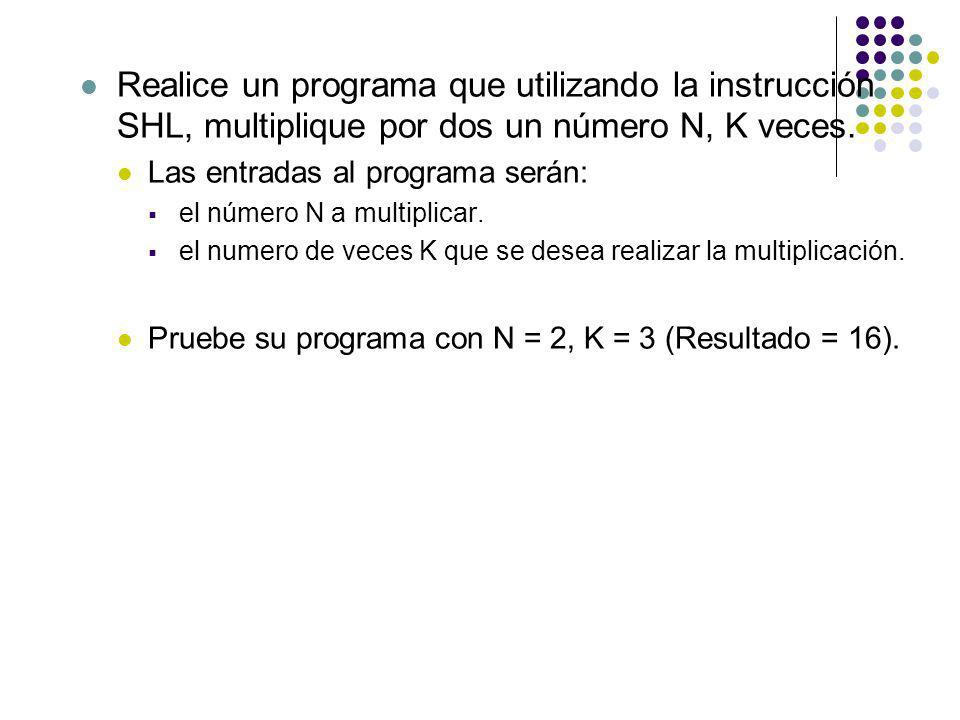

28 Realice un programa que utilizando la instrucción SHL, multiplique por dos un número N, K veces.
Las entradas al programa serán: el número N a multiplicar. el numero de veces K que se desea realizar la multiplicación. Pruebe su programa con N = 2, K = 3 (Resultado = 16).

29 Modos de Direccionamiento

30 Modos de Direccionamiento
Permiten interpretar los bits de una dirección para encontrar el valor de un operando. Modos: Implícito Inmediato Directo Indirecto Registro Registro Indirecto Desplazamiento No todas las computadoras utilizan todos los modos.

31 Direccionamiento Implícito.
No necesita recibir la dirección del operando, esta se encuentra implícita en la operación. Ej.: MUL BX Ventaja: Acceso rápido. Desventaja: Conocer perfectamente la operación.

32 Direccionamiento Inmediato.
Recibe el operando y no la dirección de este. Ej.: MOV AX, 4 Ventaja: no requiere memoria extra para traer el operando. Desventaja: Solo puede utilizar constantes.

33 Direccionamiento Directo.
Recibe la dirección en memoria del operando. Ej.: MOV AX, [10] Ventaja: Acceso rápido para variables globales. Desventajas: La instrucción siempre accesará la misma localidad de memoria. Solo puede cambiar el valor del operando pero no su dirección.

34 Direccionamiento Indirecto.
Recibe la dirección de la palabra en memoria (apuntador) que contiene la dirección del operando. Ej.: MOV AX, [[10]] Ventaja: La dirección en memoria puede apuntar a distintas localidades de memoria. Desventaja: La ejecución de la instrucción requiere de dos referencias a memoria para traer el operando (una para obtener su dirección y la otra para obtener su valor).

35 Direccionamiento de Registro (directo).
Similar al direccionamiento directo. Recibe un registro en lugar de una dirección en memoria. Ej.: MOV AX, BX Ventaja: No necesita referencias a memoria. Desventaja: Número limitado de registros en el CPU -> usar este direccionamiento para operandos muy utilizados. Este es el modo de direccionamiento más común.

36 Direccionamiento de Registro Indirecto.
Similar al direccionamiento indirecto. Recibe un registro que contiene la dirección (apuntador) en memoria del operando. Ej.: MOV AX, [BX] Ventaja: La dirección en el registro puede apuntar a distintas localidades de memoria (misma indirecta). Utiliza una referencia menos a memoria en comparción con el direccionamiento inderecto. Utilizado para apuntadores de uso frecuente.

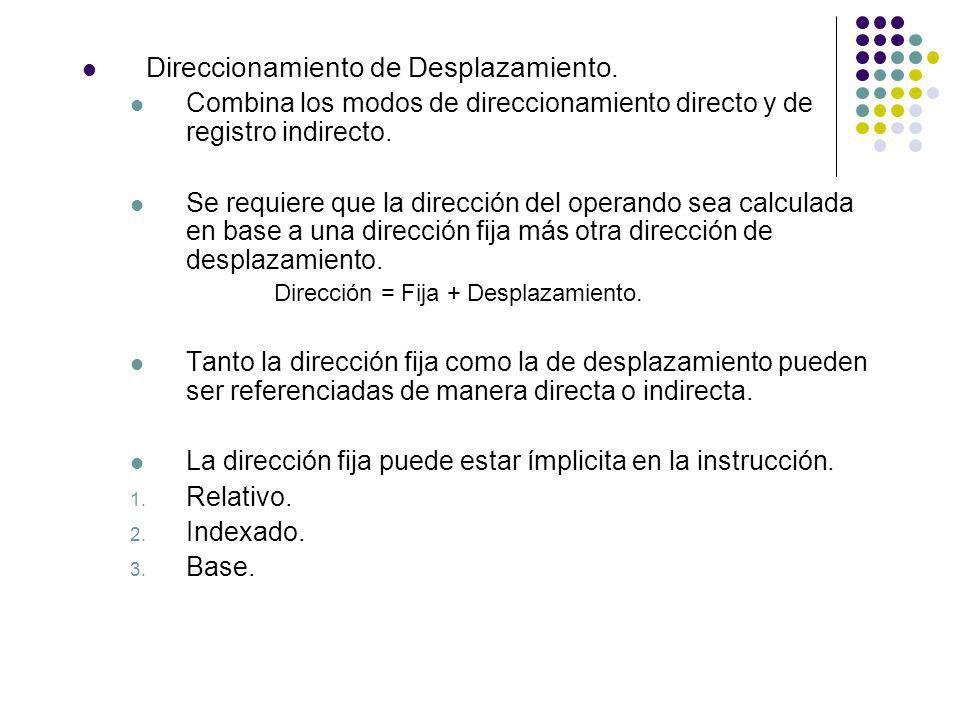

37 Direccionamiento de Desplazamiento.
Combina los modos de direccionamiento directo y de registro indirecto. Se requiere que la dirección del operando sea calculada en base a una dirección fija más otra dirección de desplazamiento. Dirección = Fija + Desplazamiento. Tanto la dirección fija como la de desplazamiento pueden ser referenciadas de manera directa o indirecta. La dirección fija puede estar ímplicita en la instrucción. Relativo. Indexado. Base.

38 Relativo. La dirección fija es el registro PC y se encuentra implícita en la instrucción. Ej.: MOVPC AX, BX (BX = 5, PC = 10) Indexado. La dirección fija referencia a la memoria. El desplazamiento contiene un número positivo para calcular la dirección del operando. Ventaja: Eficiente para operaciones ciclicas. Desventaja: dos accesos a memoria. Dos tipos principales: Preindexado. Postindexado.

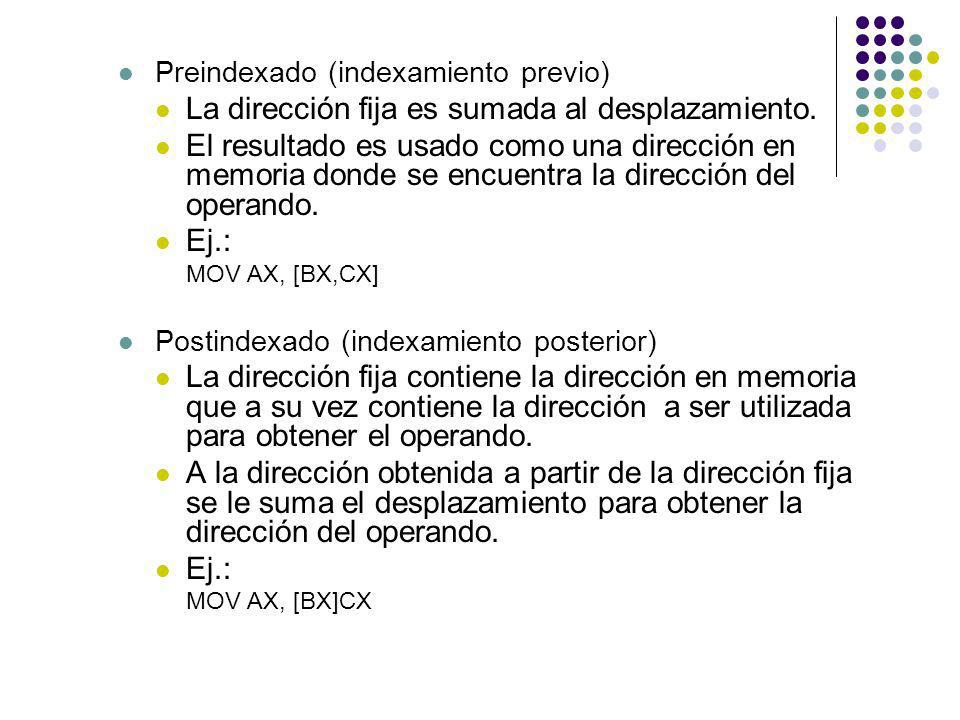

39 La dirección fija es sumada al desplazamiento.
Preindexado (indexamiento previo) La dirección fija es sumada al desplazamiento. El resultado es usado como una dirección en memoria donde se encuentra la dirección del operando. Ej.: MOV AX, [BX,CX] Postindexado (indexamiento posterior) La dirección fija contiene la dirección en memoria que a su vez contiene la dirección a ser utilizada para obtener el operando. A la dirección obtenida a partir de la dirección fija se le suma el desplazamiento para obtener la dirección del operando. MOV AX, [BX]CX

40 . . . PC = 100 AX = 20 BX = 4 CX = 5 DX = 2 DIV BX Implícito
7 1 100 2 3 100 4 20 5 105 6 . DIV BX Implícito MOV AX, 10 Inmediato MOV AX, [0] Directo MOV AX, [[2]] Indirecto MOV AX, BX Registro MOV AX, [CX] Registro Indirecto MOVPC AX, DX Relativo MOV AX, [DX,BX] Preindexado MOV AX, [BX]BX Postindexado . . 100 18 101 102 100 103 104 17 105 15

41 PC = 100 AX = 20 BX = 5 CX = 4 DX = 100 1 2 3 4 100 101 102 103 104 5 . Por cada tipo de direccionamiento escriba una instrucción de máquina que almacene en AX el valor 5. Utilice los siguientes valores en los registros de CPU y en la memoria principal. Asuma que estos nunca cambian.

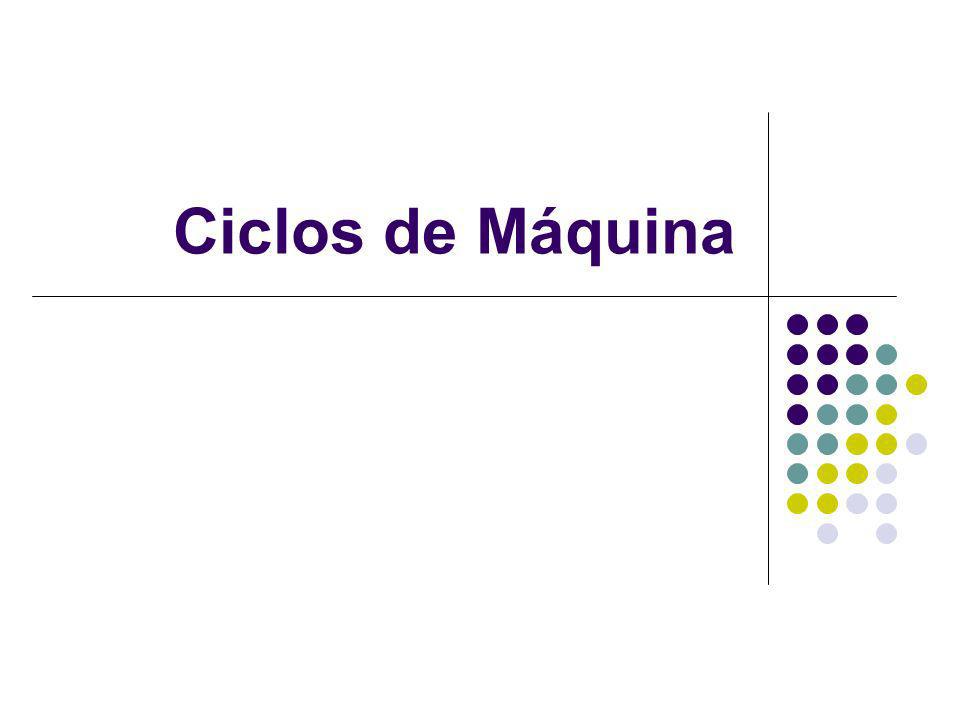

42 Ciclos de Máquina

43 Ciclos de Máquina La función de una computadora es ejecutar programas.
La ejecución de un programa consiste en ejecutar una secuencia de instrucciones de máquina. Cada instrucción de máquina esta a su vez compuesta de un conjunto de ciclos llamados ciclos de instrucciones. Cada uno de los ciclos de instrucciones esta compuesto de una serie de pasos conocidos como microoperaciones.

44 Programa Ciclo de instrucción Ciclo de instrucción . . . . . . . .
Interrupción Ejecución Indirecto Captación Ciclo de instrucción Interrupción Ejecución Indirecto Captación

45 Ciclo de Instrucción Interrupción Ejecución Captación Indirecto

46 Ciclo de captación (fetch).
Ocurre al inicio de cada ciclo de máquina. Produce que una instrucción de máquina sea traída de memoria principal. Pasos del ciclo: Se asume que existe un reloj para sincronizar la ejecución. Tiempo 1: Mover el contenido del PC al MAR. Tiempo 2: Mover el contenido de la dirección de memoria apuntado por el MAR al MDR. Incrementar el contenido del PC en uno. Tiempo 3: Mover el contenido del MDR al IR.

47 Microoperaciones del ciclo de captación:
t1: MAR PC t2: MDR Memoria PC PC + 1 t3: IR MDR

48 Ciclo Indirecto. Obtiene los operandos indirectos de la instrucción de máquina. Objetivo es transformar un direccionamiento indirecto en uno directo. Microoperaciones del ciclo: Se asume un formato de instrucción de una sola dirección. t1: MAR IR(dirección) t2: MDR Memoria t3: IR(dirección) MDR (dirección)

49 Ciclo de Interrupción. Puede ocurrir al finalizar el ciclo de ejecución. Se ejecuta si alguna señal de interrupción ha sido emitida. Objetivo: Guardar la siguiente dirección a ejecutarse. Pasar el control a la rutina de interrupción. Microoperaciones del ciclo: t1: MDR PC t2: MAR Dirección almacenamiento PC Dirección rutina interrupción t3: Memoria MDR

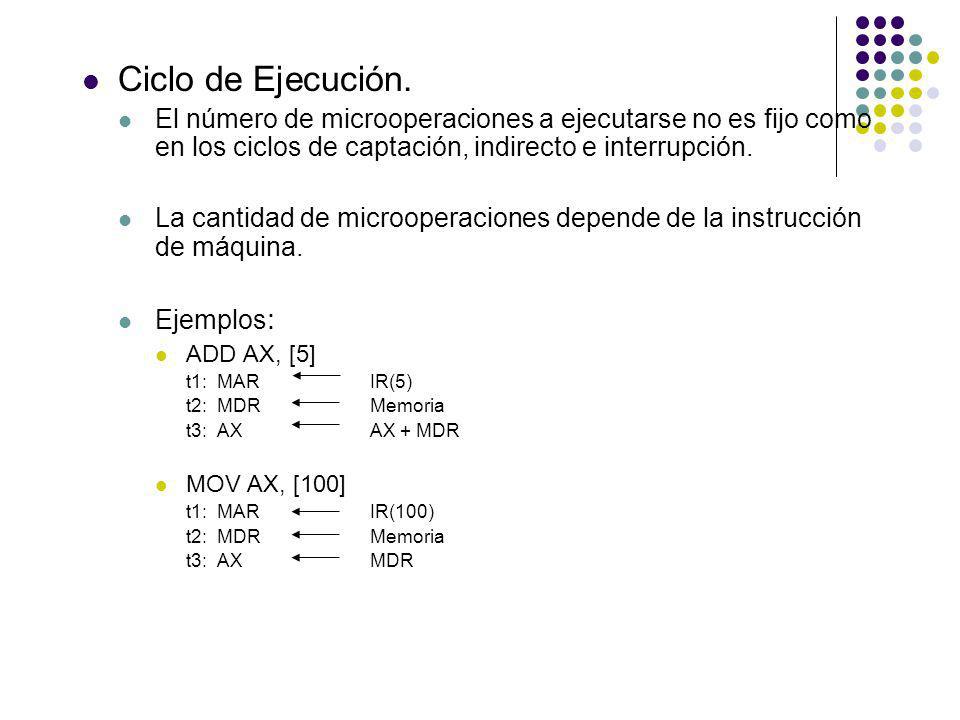

50 Ciclo de Ejecución. El número de microoperaciones a ejecutarse no es fijo como en los ciclos de captación, indirecto e interrupción. La cantidad de microoperaciones depende de la instrucción de máquina. Ejemplos: ADD AX, [5] t1: MAR IR(5) t2: MDR Memoria t3: AX AX + MDR MOV AX, [100] t1: MAR IR(100) t3: AX MDR

51 Diagrama de Flujo del Ciclo de Instrucción

52 Ejecución de una instrucción completa.
MUL 5 Ciclo de Captación t1: MAR PC t2: MDR Memoria PC PC + 1 t3: IR MDR Ciclo de Ejecución t4: AX AX * 5

53 SUB AX, [[10]] Ciclo de Captación Ciclo Indirecto
t1: MAR PC t2: MDR Memoria PC PC + 1 t3: IR MDR Ciclo Indirecto t4: MAR IR(10) t5: MDR Memoria t6: IR(20) MDR(20) Ciclo de Ejecución (SUB AX, [20]) t7: MAR IR(20) t8: MDR Memoria t9: AX AX - MDR
