1 COMUNI DAD MAYA tuukul may (fantasia)
Ana Cristina Rivas Chacón COMUNI DAD MAYA tuukul may (fantasia)

2

3 “Creer es Crear” significa que el universo da vida a todo aquello que tu CREES REAL, no sólo a la alegría, sino también a la tristeza y el enfado.

4 APODO ELEGIDO: El apodo que elegí en el lenguaje maya es wáay(x) que en español significa hechicera o bruja.

5 REGISTRO DE BANDERA LENGUAJE ENSAMBLADOR

6 REGISTROS DE BANDERA El registro de banderas, también llamado registro de estado o palabra de estado, es un registro de 16 bits y contiene información sobre el estado de operaciones de la unidad aritmética lógica.

7 DESCRIPCION DE LOS BITS DE BANDERAS.

8 C(Acarreo): indica un acarreo o préstamo en el bit mas significativo después de una operación aritmética. Esta bandera también se modifica por algunas instrucciones de corrimiento y rotación. CF No hubo acarreo (CF=0) Hubo acarreo (CF=1)

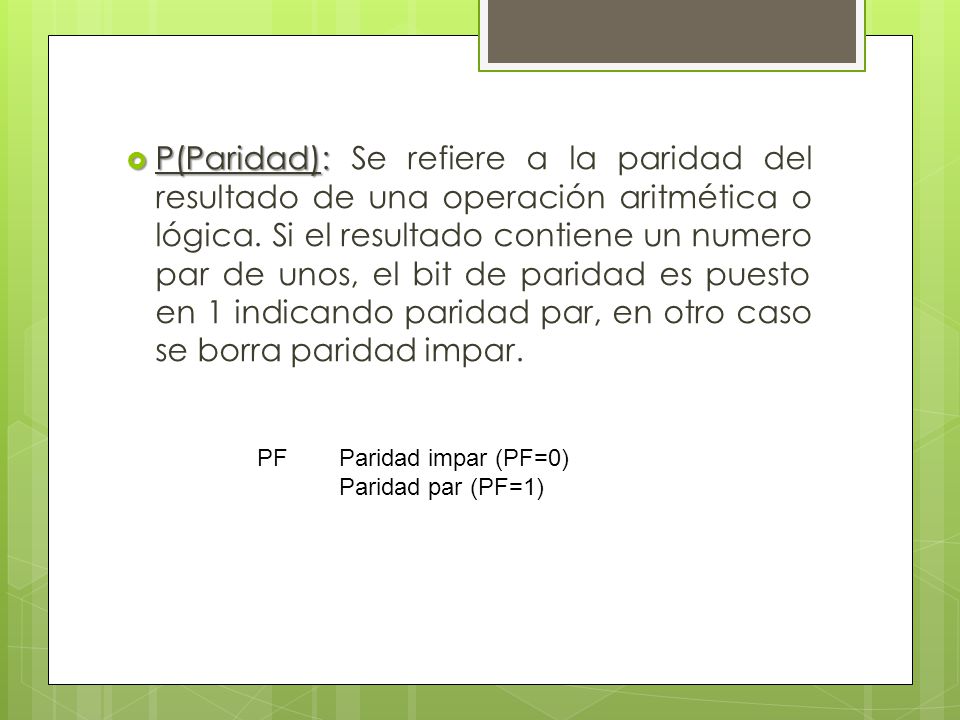

9 P(Paridad): Se refiere a la paridad del resultado de una operación aritmética o lógica. Si el resultado contiene un numero par de unos, el bit de paridad es puesto en 1 indicando paridad par, en otro caso se borra paridad impar. PF Paridad impar (PF=0) Paridad par (PF=1)

10 A(Acarreo Auxiliar): Representa un acarreo o préstamo entre medio-bytes de una operación aritmética o lógica entre registros de 8 bits. AF No hubo acarreo auxiliar (AF=0) Hubo acarreo auxiliar (AF=1)

11 Z(cero): Indica que el resultado de una operación aritmética o lógica es cero(0). Si Z=1, el resultado es 0. ZF El resultado no fue cero (ZF=0) El resultado fue cero (ZF=1)

12 S(Signo): indica el signo del resultado de una operación aritmética o lógica. Un 1 lógico en la bandera de signo indica que el resultado es negativo. SF Signo positivo (SF=0) Signo negativo (SF=1)

13 T(Atrapar): causa que el 8088 entre a un estado de operación paso a paso para depuración.

14 I(Habilitar Interrupciones): Habilita o deshabilita la terminal INTR(requerimiento de interrupción). Si 1=1 entonces INTR esta habilitada. IF Interrupciones deshabilitadas (IF=0) Interrupciones habilitadas (IF=1)

15 D(Dirección): Selecciona el modo de operación de auto-incremento o auto-decremento para el registro índice destino(ID) y el registro índice fuente(SI) en operaciones de cadena. Si D=0, entonces SI y DI son incrementados durante la ejecución de una instrucción de cadena DF Dirección hacia arriba (DF=0) Dirección hacia abajo (DF=1)

16 O(Sobre Flujo): Se activa después de que en una operación aritmética de suma o resta ha ocurrido un sobre flujo. Por ejemplo, si 7FH(+127) y 01H(+1) se suman, y se esta operando con números con signos, el resultado es 80H(-128). Debido a que -128 no es resultado correcto, la bandera O es puesta en 1logico para indicar su sobre flujo. OF No hubo sobreflujo (OF=0) Hubo sobreflujo (OF=1)
