1 Procesamiento y compresión de señales de audio
Curso de Doctorado del programa: Tecnologías Multimedia IMPLANTES COCLEARES ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

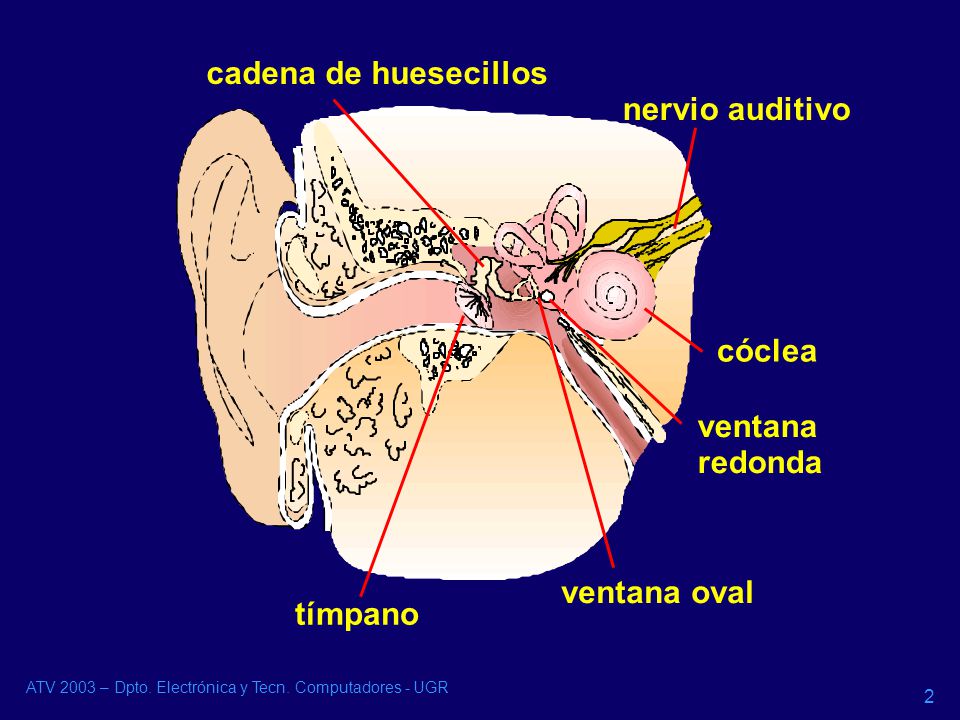

2 cadena de huesecillos nervio auditivo cóclea ventana redonda
ventana oval tímpano ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

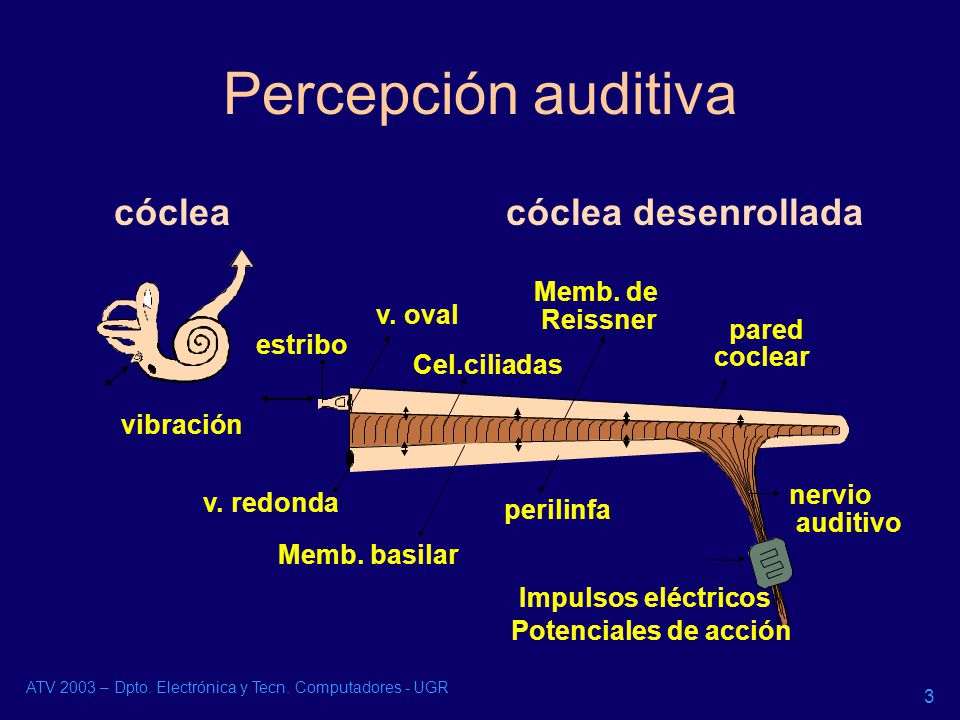

3 Percepción auditiva cóclea cóclea desenrollada Memb. de v. oval
estribo v. oval vibración v. redonda Cel.ciliadas Memb. de Reissner perilinfa coclear Memb. basilar Potenciales de acción pared Impulsos eléctricos auditivo nervio ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

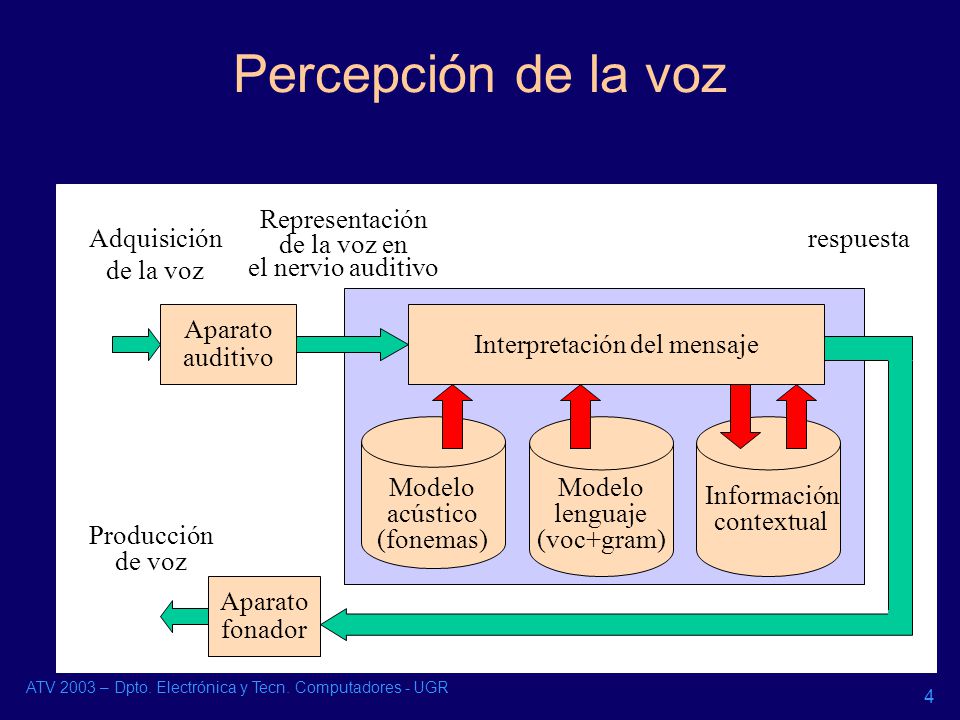

4 Interpretación del mensaje
Percepción de la voz Representación de la voz en el nervio auditivo Adquisición de la voz respuesta Aparato auditivo Interpretación del mensaje Modelo acústico (fonemas) lenguaje (voc+gram) Información contextual Producción de voz Aparato fonador ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

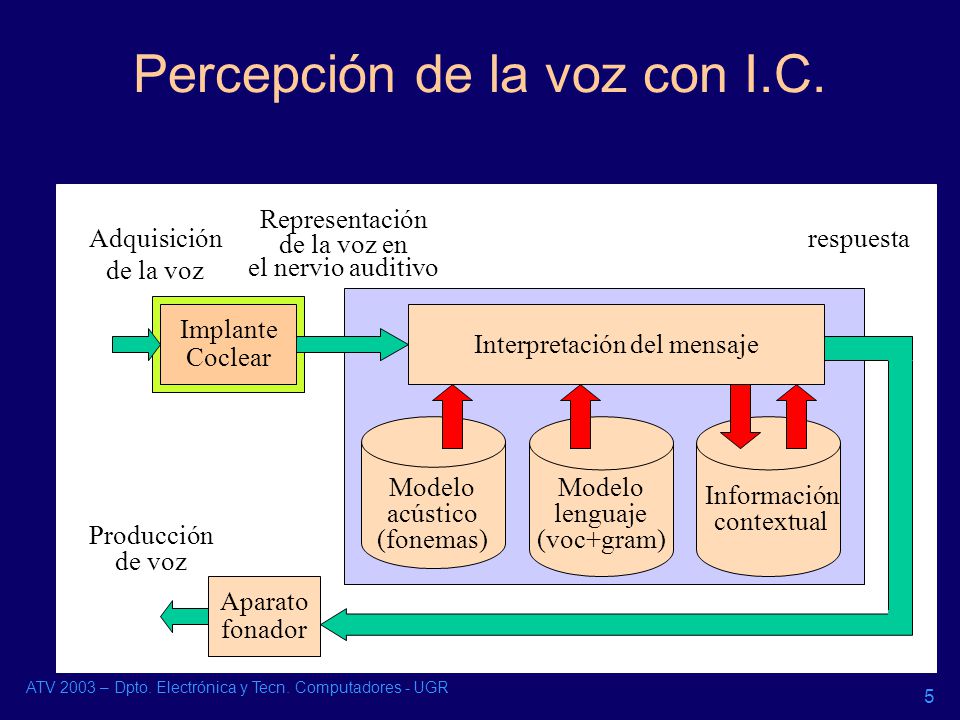

5 Percepción de la voz con I.C.
Representación de la voz en el nervio auditivo Adquisición de la voz respuesta Implante Coclear Interpretación del mensaje Modelo acústico (fonemas) lenguaje (voc+gram) Información contextual Producción de voz Aparato fonador ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

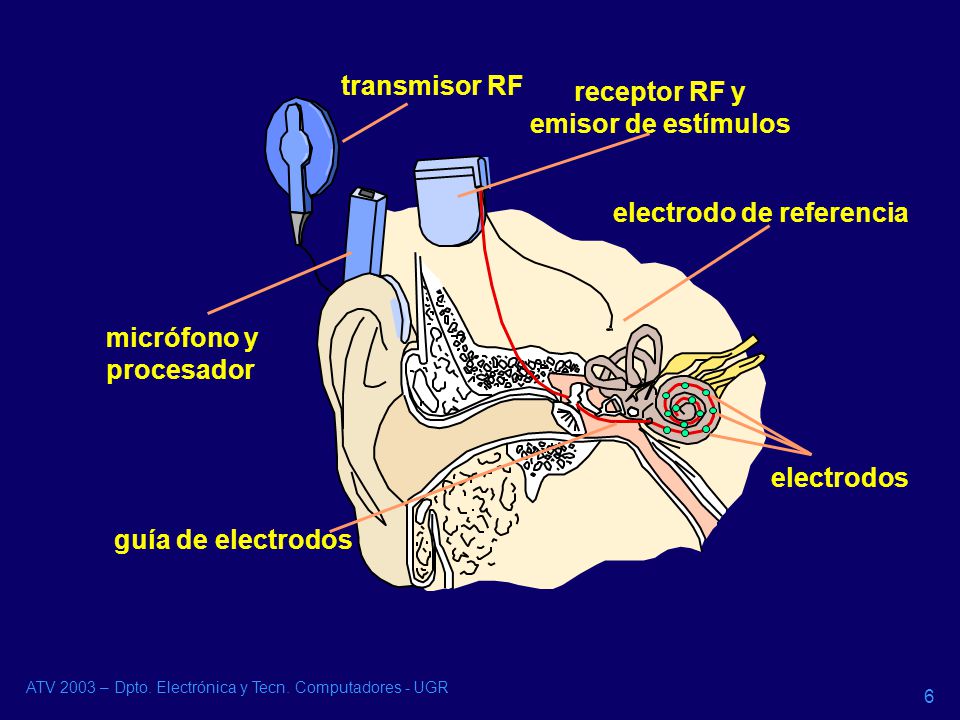

6 receptor RF y emisor de estímulos
micrófono y procesador transmisor RF receptor RF y emisor de estímulos electrodo de referencia guía de electrodos electrodos ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

7 Imagen Rx de un implante
ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

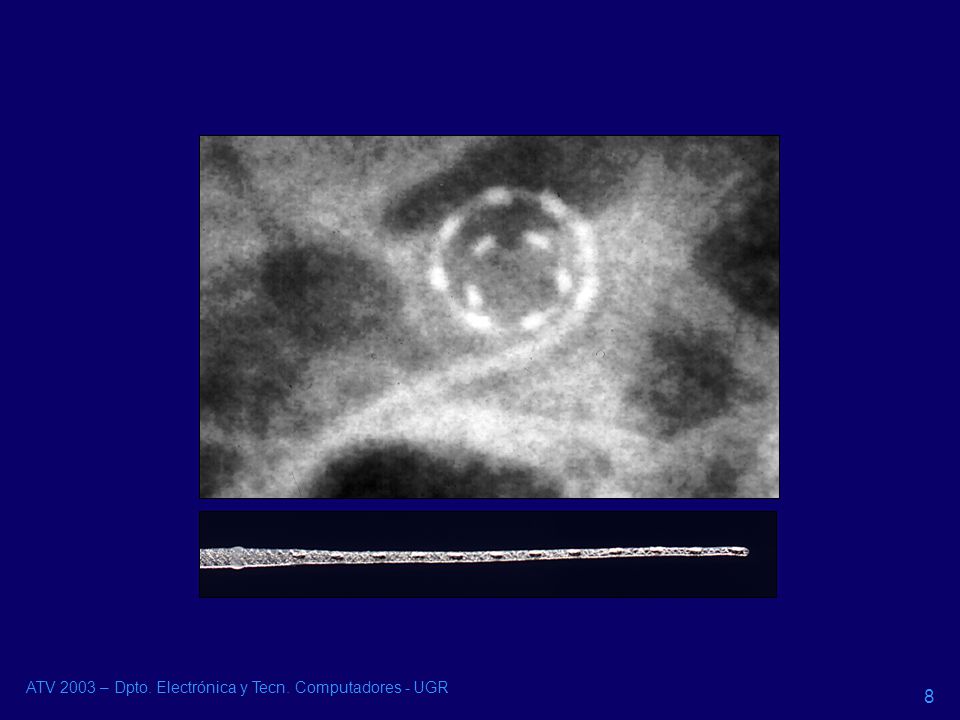

8 ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

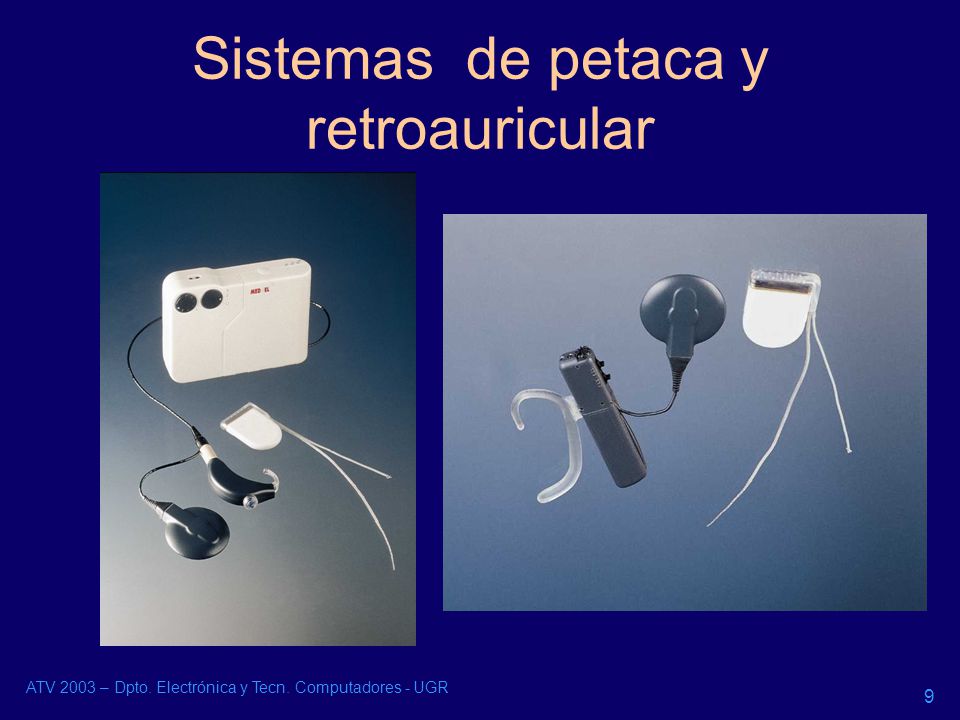

9 Sistemas de petaca y retroauricular
ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

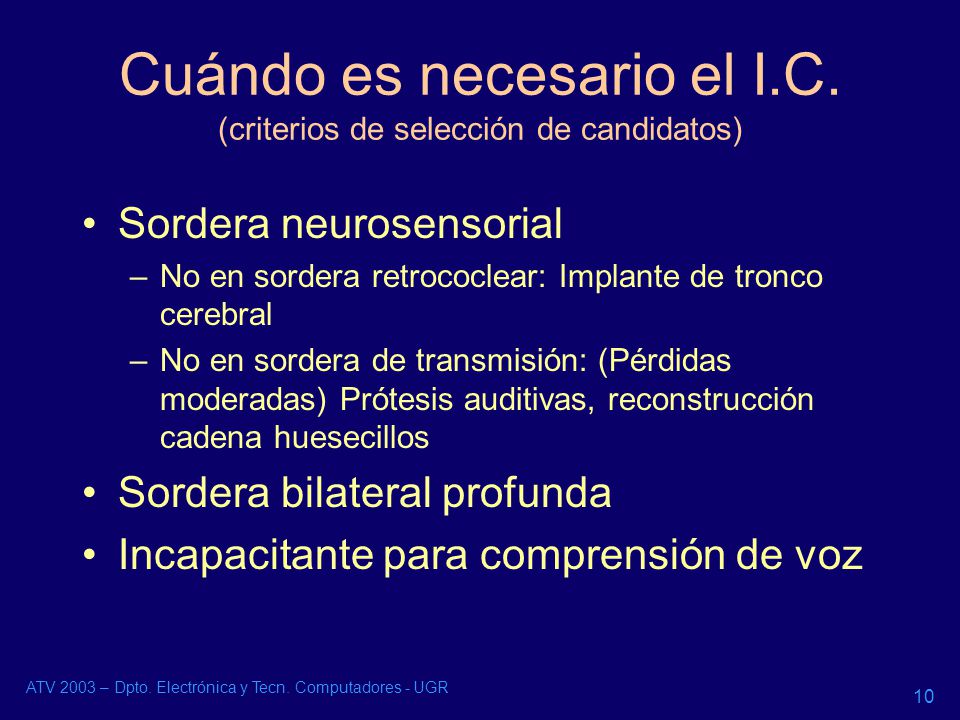

10 Cuándo es necesario el I.C. (criterios de selección de candidatos)
Sordera neurosensorial No en sordera retrococlear: Implante de tronco cerebral No en sordera de transmisión: (Pérdidas moderadas) Prótesis auditivas, reconstrucción cadena huesecillos Sordera bilateral profunda Incapacitante para comprensión de voz ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

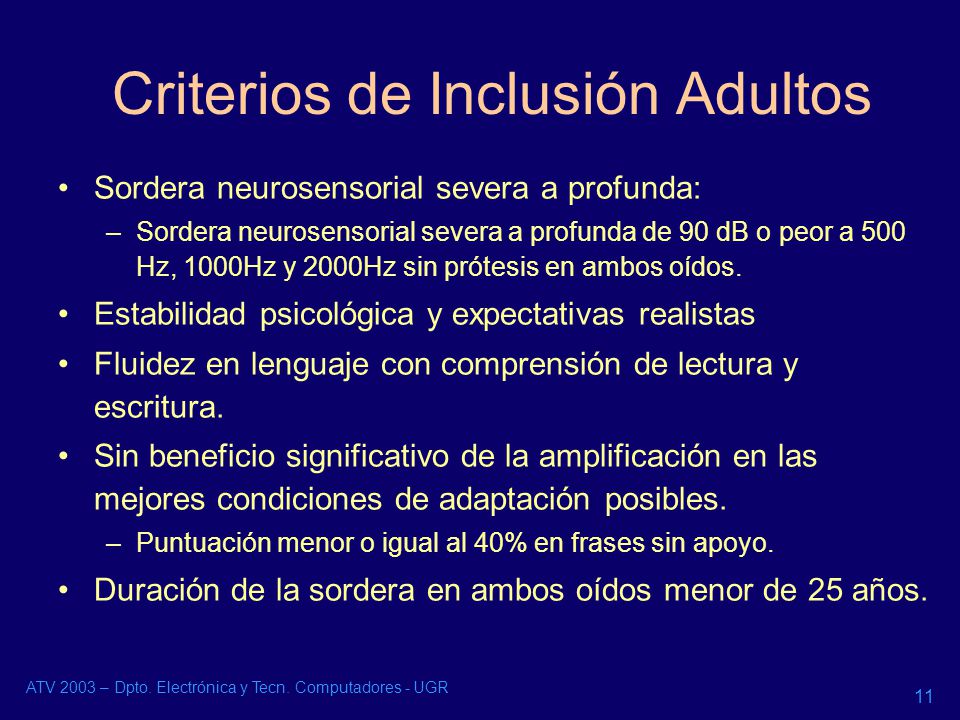

11 Criterios de Inclusión Adultos
Sordera neurosensorial severa a profunda: Sordera neurosensorial severa a profunda de 90 dB o peor a 500 Hz, 1000Hz y 2000Hz sin prótesis en ambos oídos. Estabilidad psicológica y expectativas realistas Fluidez en lenguaje con comprensión de lectura y escritura. Sin beneficio significativo de la amplificación en las mejores condiciones de adaptación posibles. Puntuación menor o igual al 40% en frases sin apoyo. Duración de la sordera en ambos oídos menor de 25 años. ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

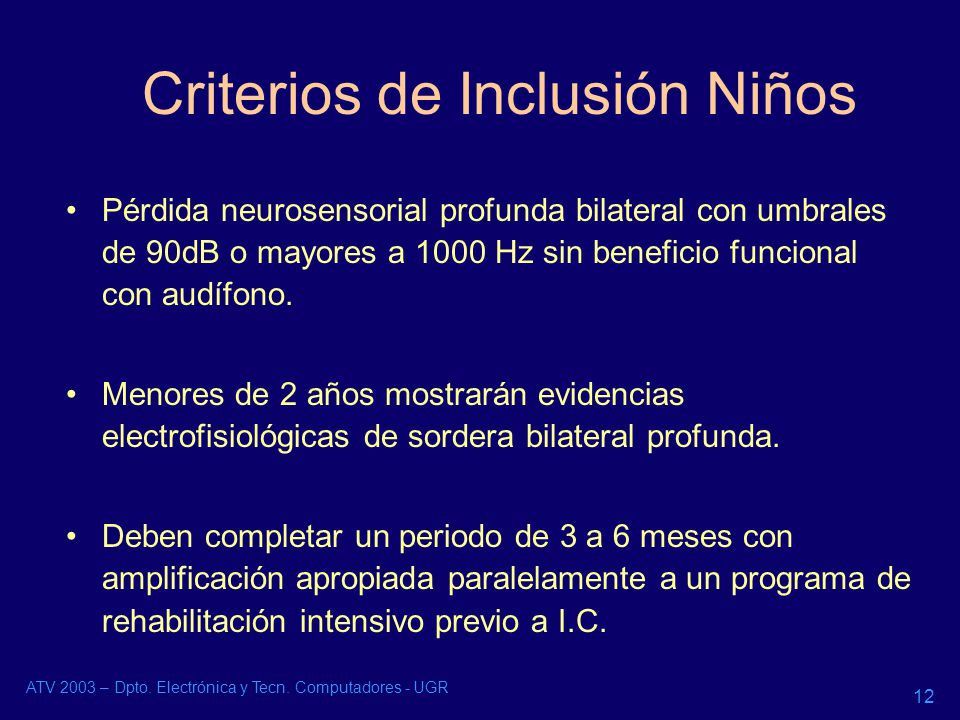

12 Criterios de Inclusión Niños
Pérdida neurosensorial profunda bilateral con umbrales de 90dB o mayores a 1000 Hz sin beneficio funcional con audífono. Menores de 2 años mostrarán evidencias electrofisiológicas de sordera bilateral profunda. Deben completar un periodo de 3 a 6 meses con amplificación apropiada paralelamente a un programa de rehabilitación intensivo previo a I.C. ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

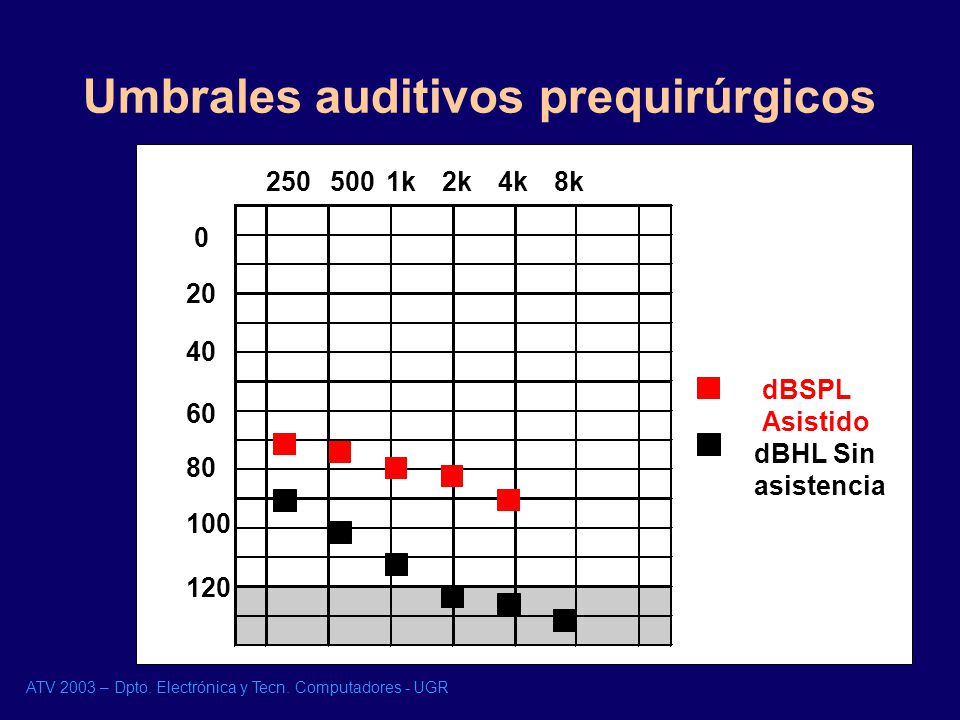

13 Umbrales auditivos prequirúrgicos
20 40 120 60 100 80 250 1k 2k 8k 4k 500 dBHL Sin asistencia dBSPL Asistido ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

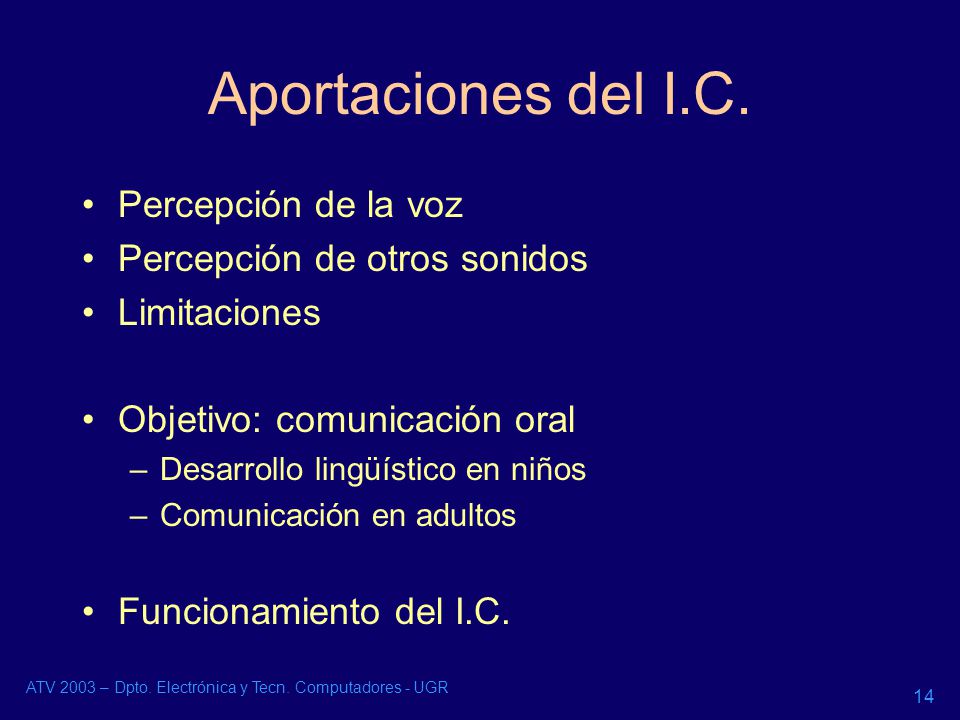

14 Aportaciones del I.C. Percepción de la voz Percepción de otros sonidos
Limitaciones Objetivo: comunicación oral Desarrollo lingüístico en niños Comunicación en adultos Funcionamiento del I.C. ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

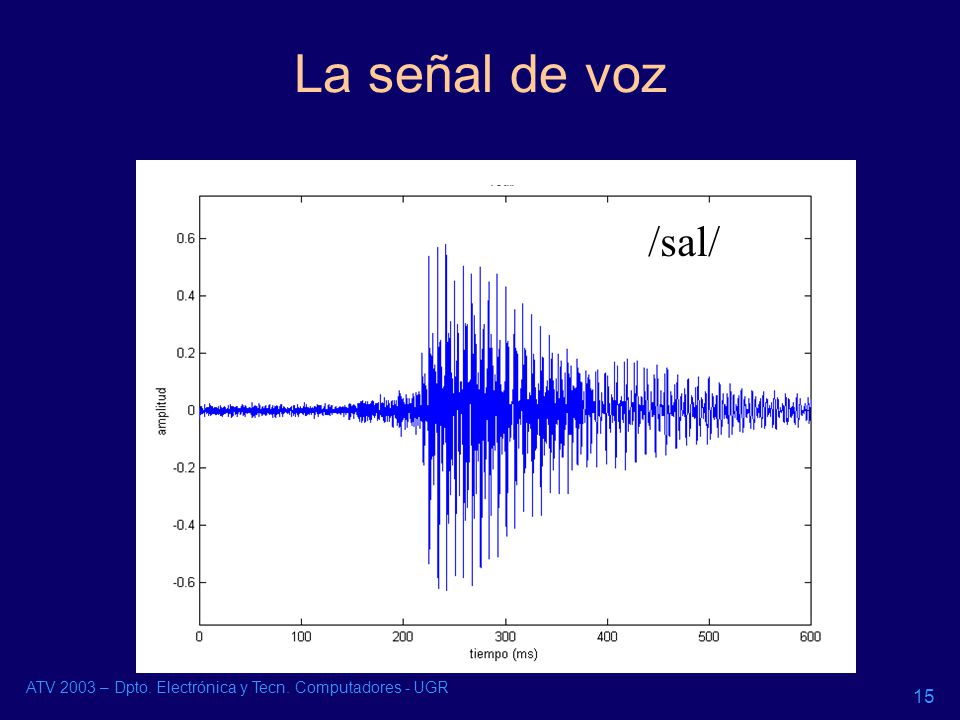

15 La señal de voz /sal/ ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

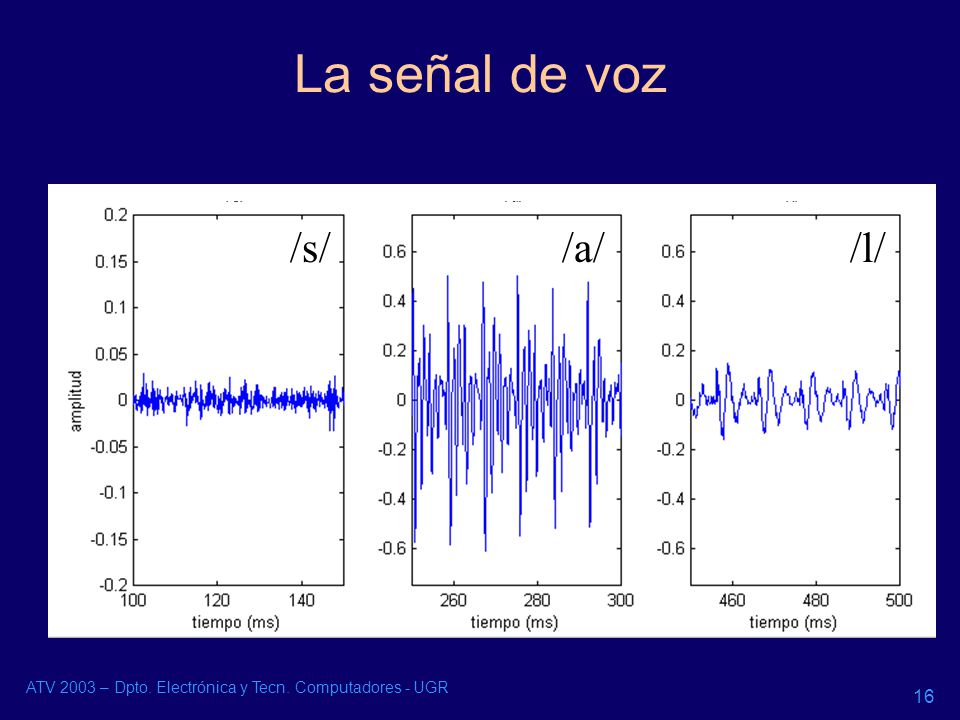

16 La señal de voz /s/ /a/ /l/
ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

17 Espectro de las vocales
/i/ /a/ /o/ /a/ cerrada /u/ /e/ ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

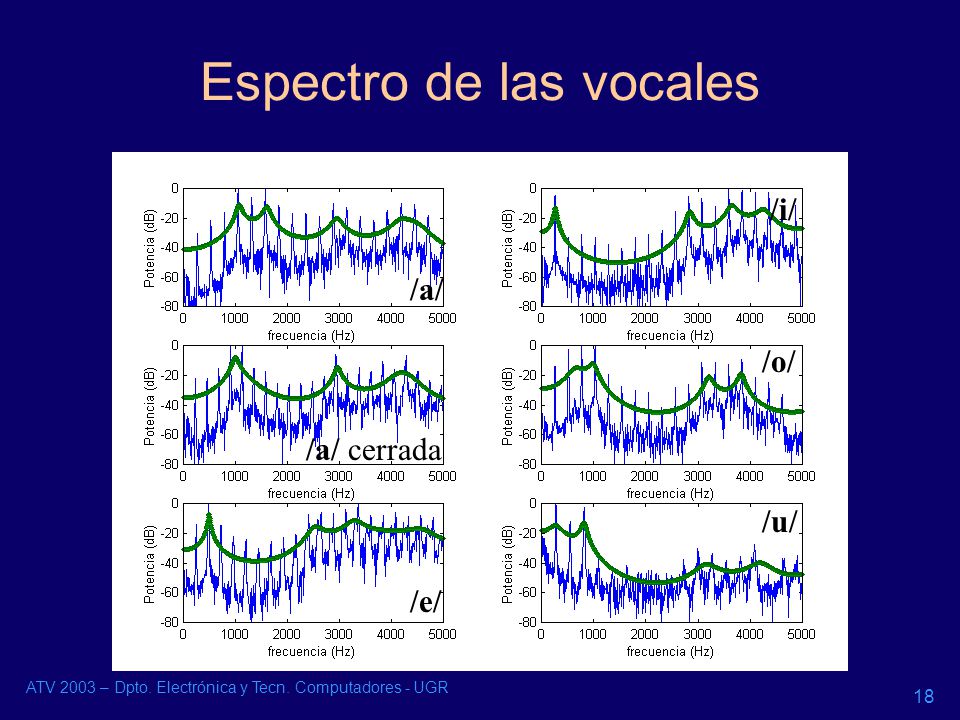

18 Espectro de las vocales
/i/ /a/ /o/ /a/ cerrada /u/ /e/ ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

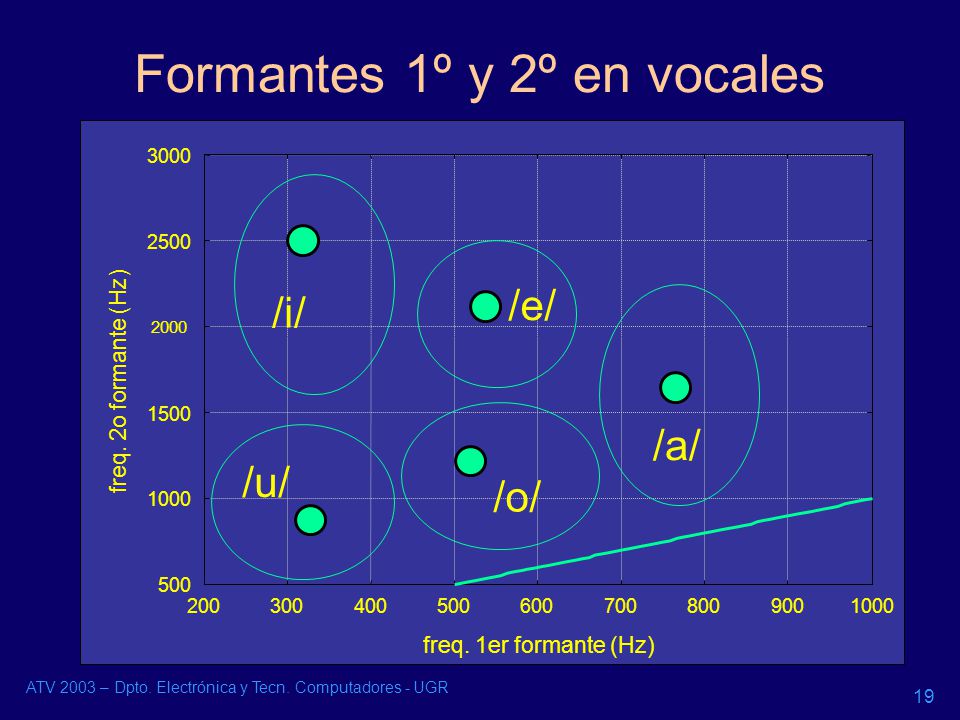

19 Formantes 1º y 2º en vocales
500 1000 1500 2000 2500 3000 200 300 400 600 700 800 900 freq. 2o formante (Hz) freq. 1er formante (Hz) /a/ /o/ /u/ /i/ /e/ ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

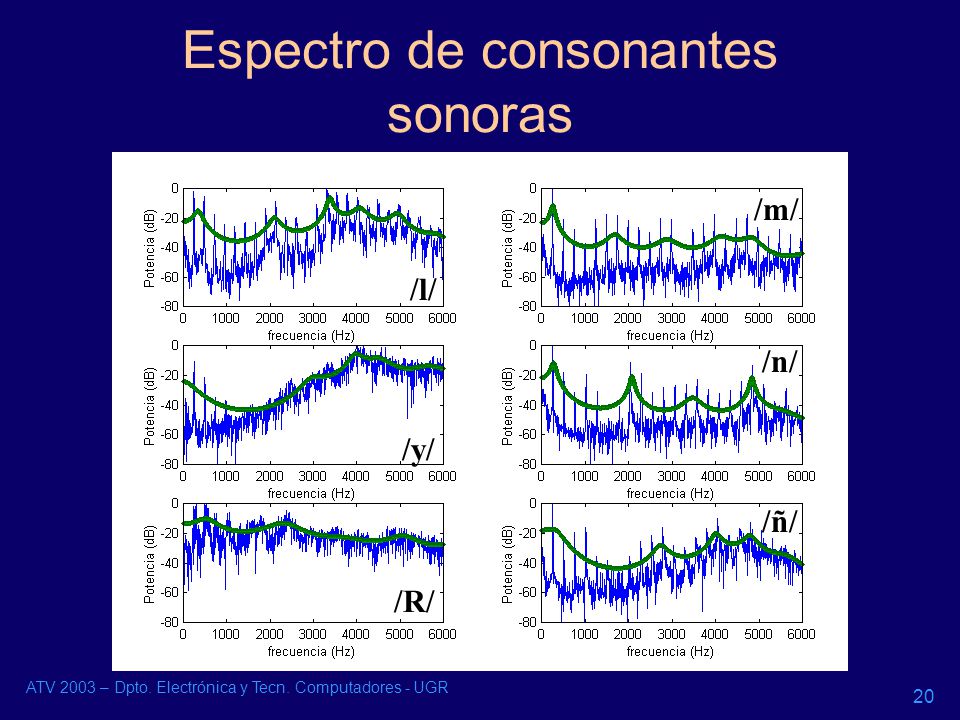

20 Espectro de consonantes sonoras
/m/ /l/ /n/ /y/ /ñ/ /R/ ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

21 Espectro de consonantes fricativas
/z/ /sh/ /f/ /ss/ /j/ ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

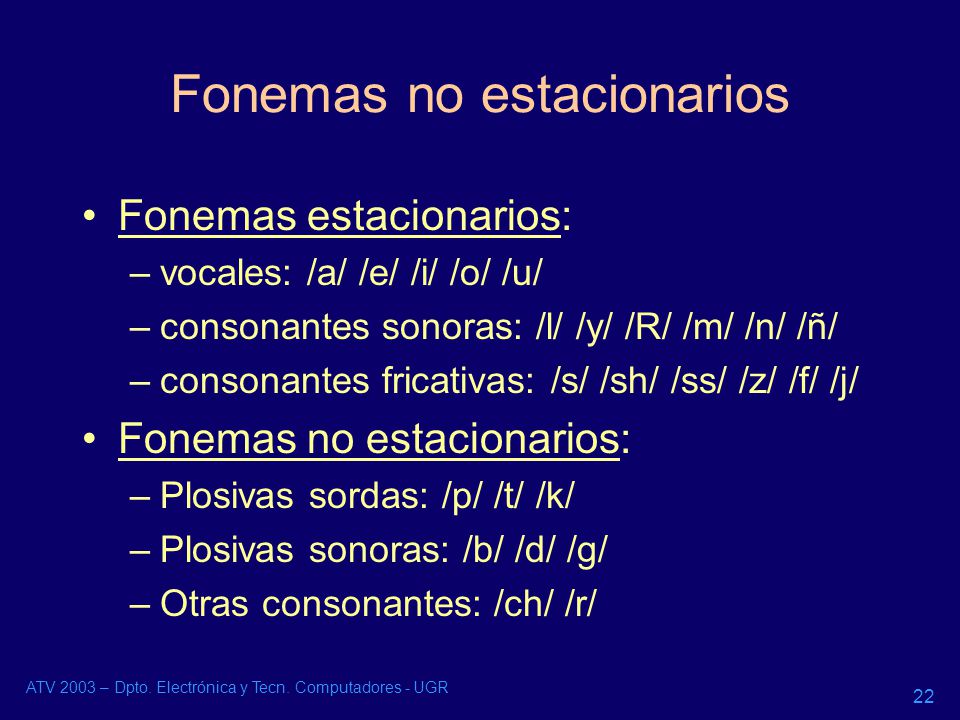

22 Fonemas no estacionarios
Fonemas estacionarios: vocales: /a/ /e/ /i/ /o/ /u/ consonantes sonoras: /l/ /y/ /R/ /m/ /n/ /ñ/ consonantes fricativas: /s/ /sh/ /ss/ /z/ /f/ /j/ Fonemas no estacionarios: Plosivas sordas: /p/ /t/ /k/ Plosivas sonoras: /b/ /d/ /g/ Otras consonantes: /ch/ /r/ ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

23 Espectrograma (representación tiempo - frecuencia)
ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

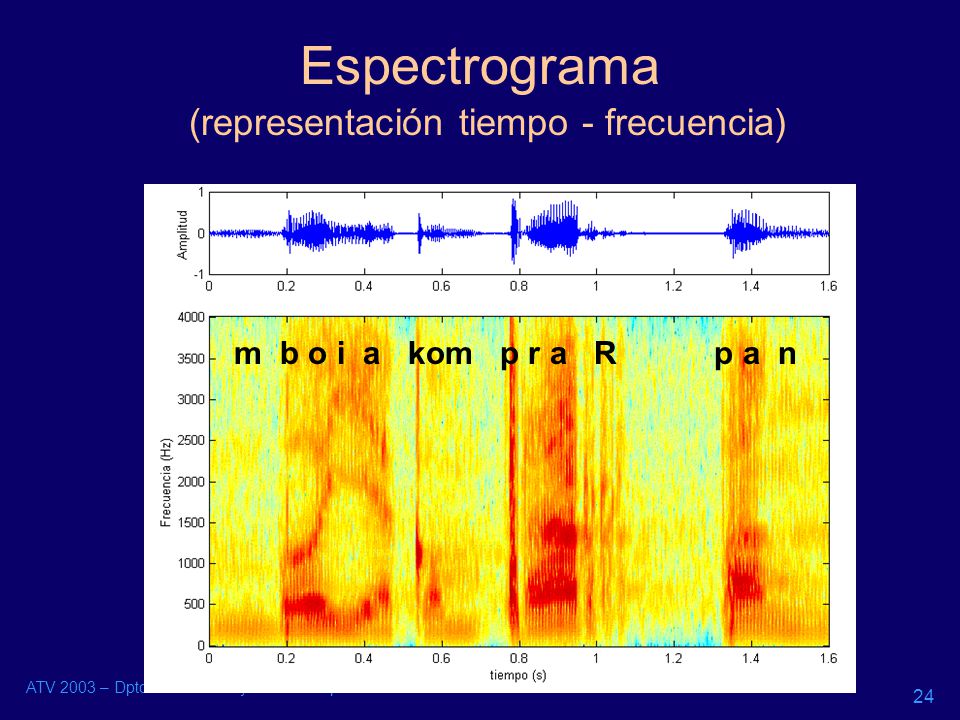

24 Espectrograma (representación tiempo - frecuencia)
m b o i a kom p r a R p a n ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

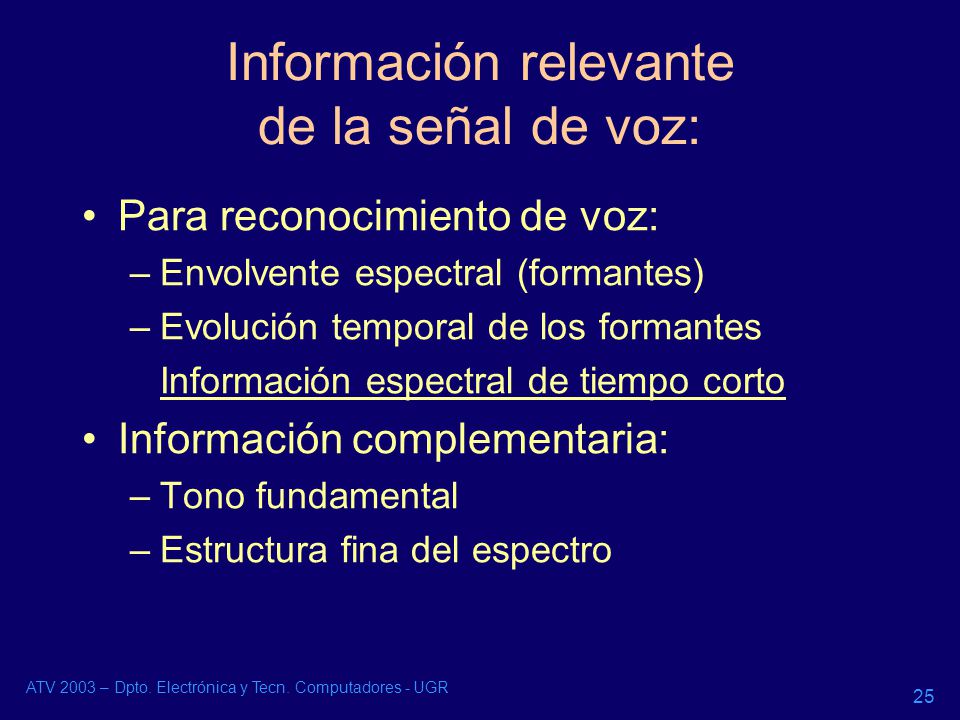

25 Información relevante de la señal de voz:
Para reconocimiento de voz: Envolvente espectral (formantes) Evolución temporal de los formantes Información espectral de tiempo corto Información complementaria: Tono fundamental Estructura fina del espectro ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

26 Cómo funciona el oído Extrae información de la señal de audio.
Envía la información al cerebro en forma de estímulos nerviosos. El implante coclear trata de imitar el mecanismo de conversión del sonido en potenciales de acción. ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

27 Características del oído humano
Configuración de la cóclea: 6.000 células ciliadas internas terminaciones nerviosas Repolarización: 2 ms ( disparos/seg) Conexión sináptica: sin interacción entre canales Capacidad de un oído entrenado: Resolución espectral: 1/9 tono Resolución temporal: Hz Resolución de intensidad: 1 dB ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

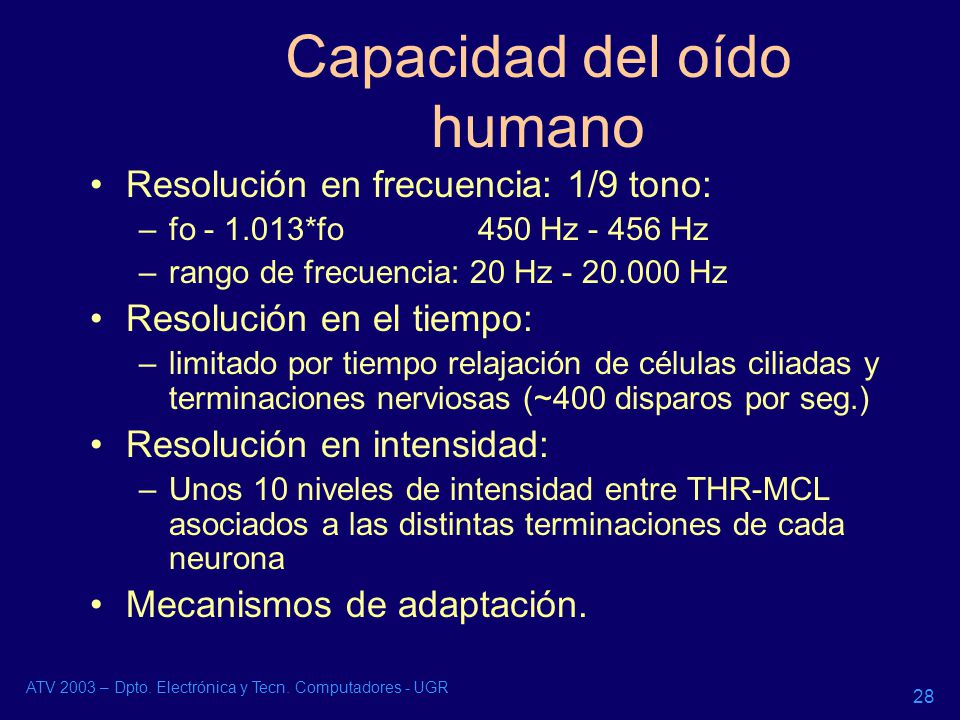

28 Capacidad del oído humano
Resolución en frecuencia: 1/9 tono: fo *fo 450 Hz Hz rango de frecuencia: 20 Hz Hz Resolución en el tiempo: limitado por tiempo relajación de células ciliadas y terminaciones nerviosas (~400 disparos por seg.) Resolución en intensidad: Unos 10 niveles de intensidad entre THR-MCL asociados a las distintas terminaciones de cada neurona Mecanismos de adaptación. ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

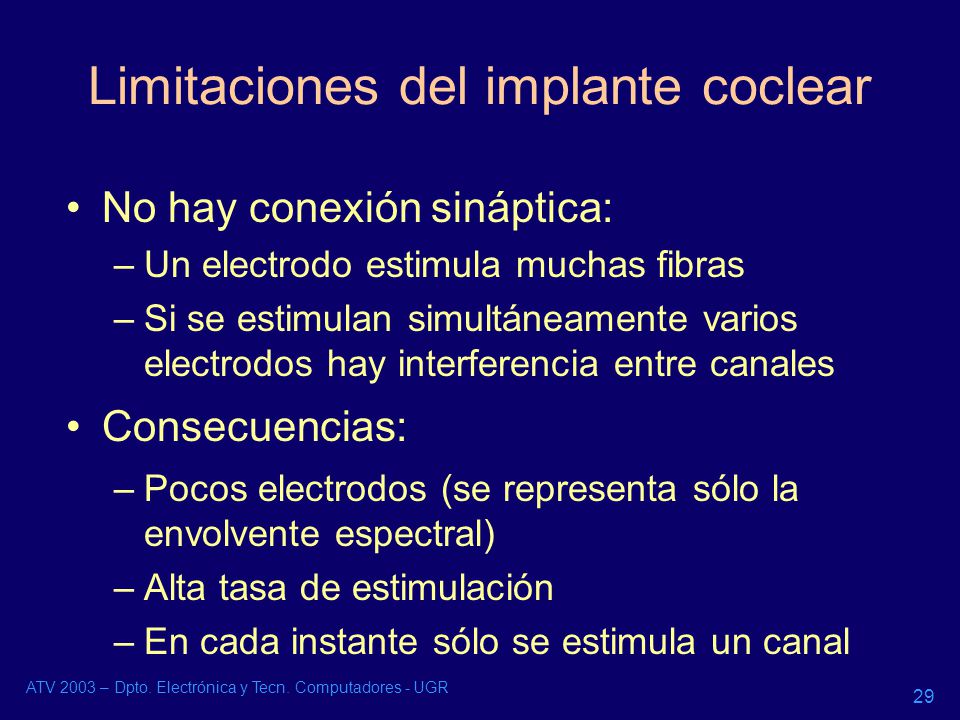

29 Limitaciones del implante coclear
No hay conexión sináptica: Un electrodo estimula muchas fibras Si se estimulan simultáneamente varios electrodos hay interferencia entre canales Consecuencias: Pocos electrodos (se representa sólo la envolvente espectral) Alta tasa de estimulación En cada instante sólo se estimula un canal ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

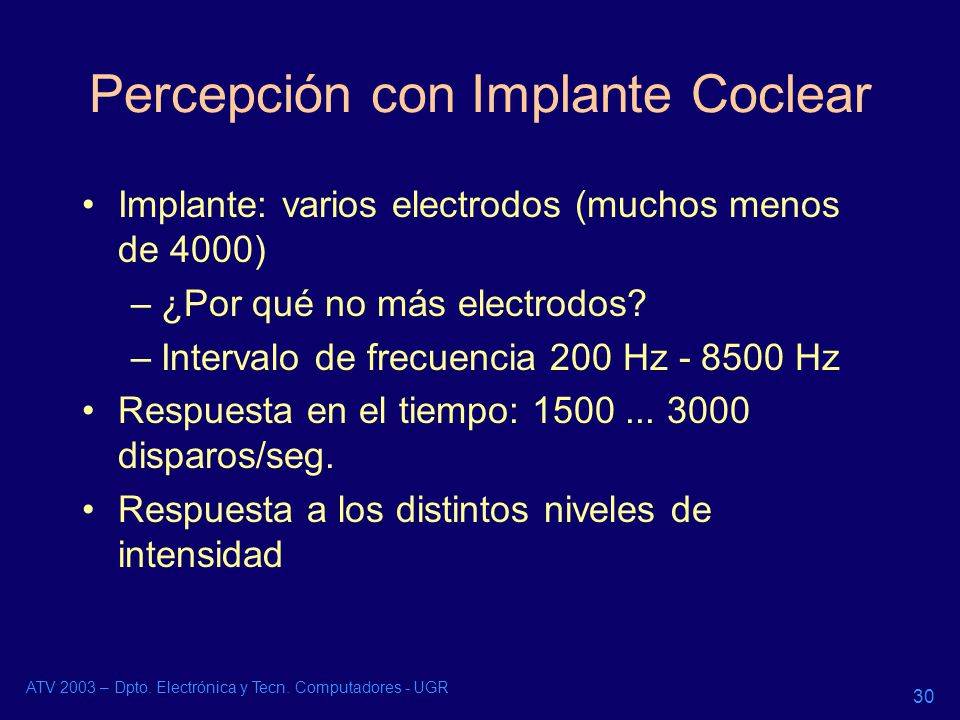

30 Percepción con Implante Coclear
Implante: varios electrodos (muchos menos de 4000) ¿Por qué no más electrodos? Intervalo de frecuencia 200 Hz Hz Respuesta en el tiempo: disparos/seg. Respuesta a los distintos niveles de intensidad ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

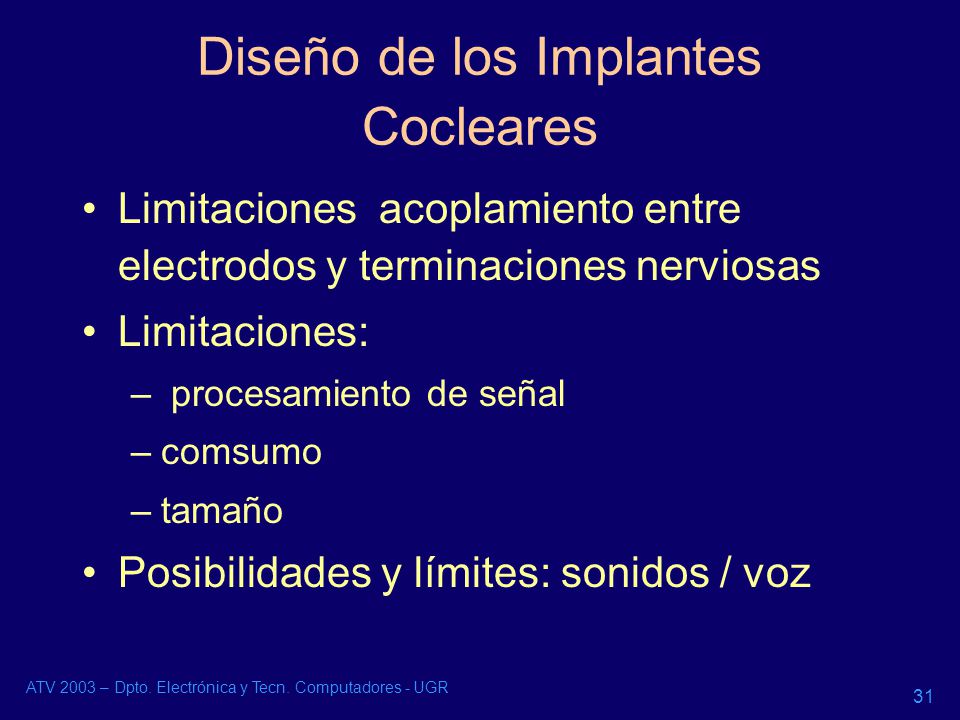

31 Diseño de los Implantes Cocleares
Limitaciones acoplamiento entre electrodos y terminaciones nerviosas Limitaciones: procesamiento de señal comsumo tamaño Posibilidades y límites: sonidos / voz ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

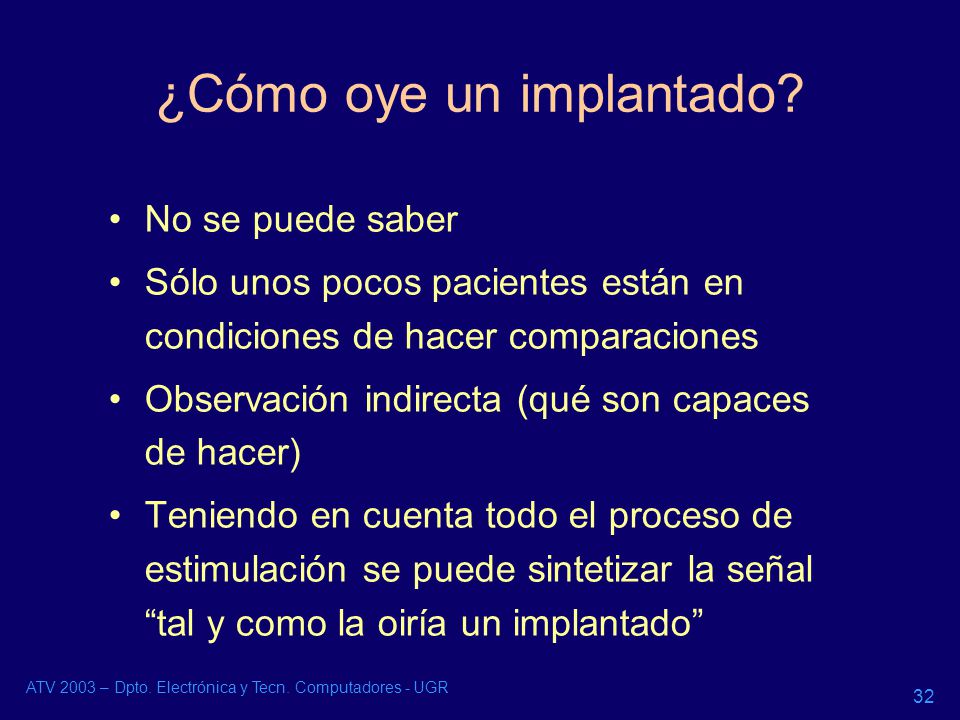

32 ¿Cómo oye un implantado?
No se puede saber Sólo unos pocos pacientes están en condiciones de hacer comparaciones Observación indirecta (qué son capaces de hacer) Teniendo en cuenta todo el proceso de estimulación se puede sintetizar la señal “tal y como la oiría un implantado” ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

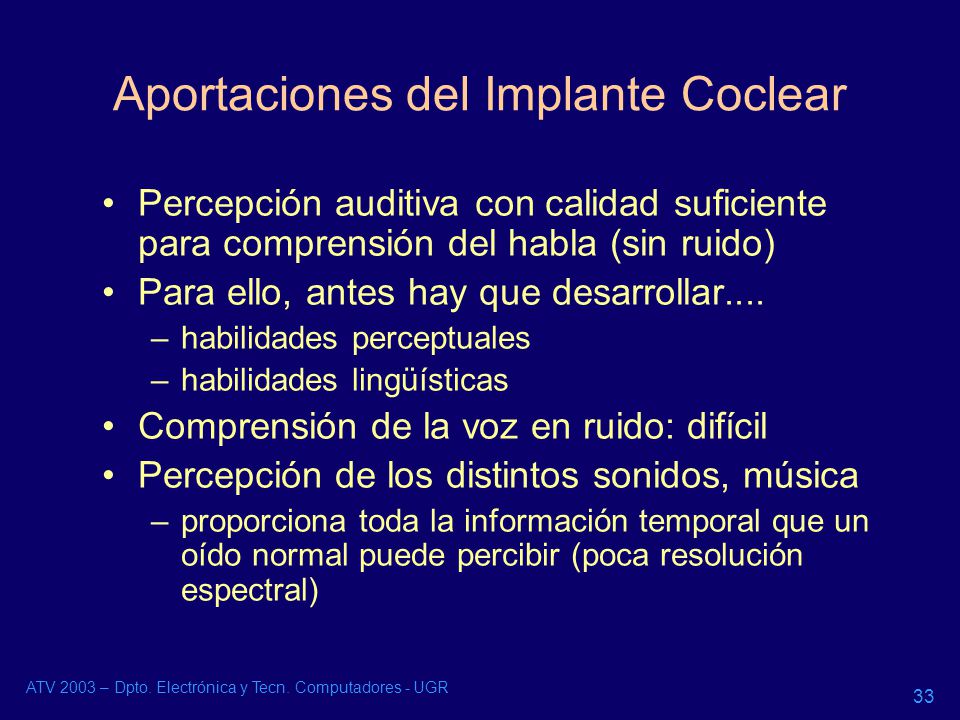

33 Aportaciones del Implante Coclear
Percepción auditiva con calidad suficiente para comprensión del habla (sin ruido) Para ello, antes hay que desarrollar.... habilidades perceptuales habilidades lingüísticas Comprensión de la voz en ruido: difícil Percepción de los distintos sonidos, música proporciona toda la información temporal que un oído normal puede percibir (poca resolución espectral) ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

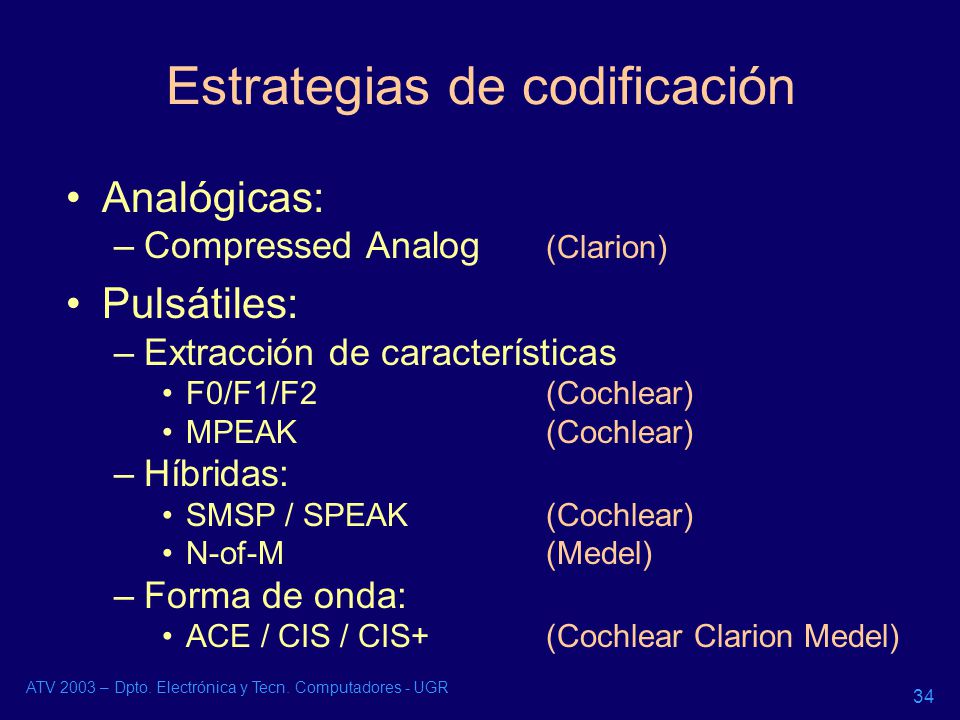

34 Estrategias de codificación
Analógicas: Compressed Analog (Clarion) Pulsátiles: Extracción de características F0/F1/F2 (Cochlear) MPEAK (Cochlear) Híbridas: SMSP / SPEAK (Cochlear) N-of-M (Medel) Forma de onda: ACE / CIS / CIS+ (Cochlear Clarion Medel) ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

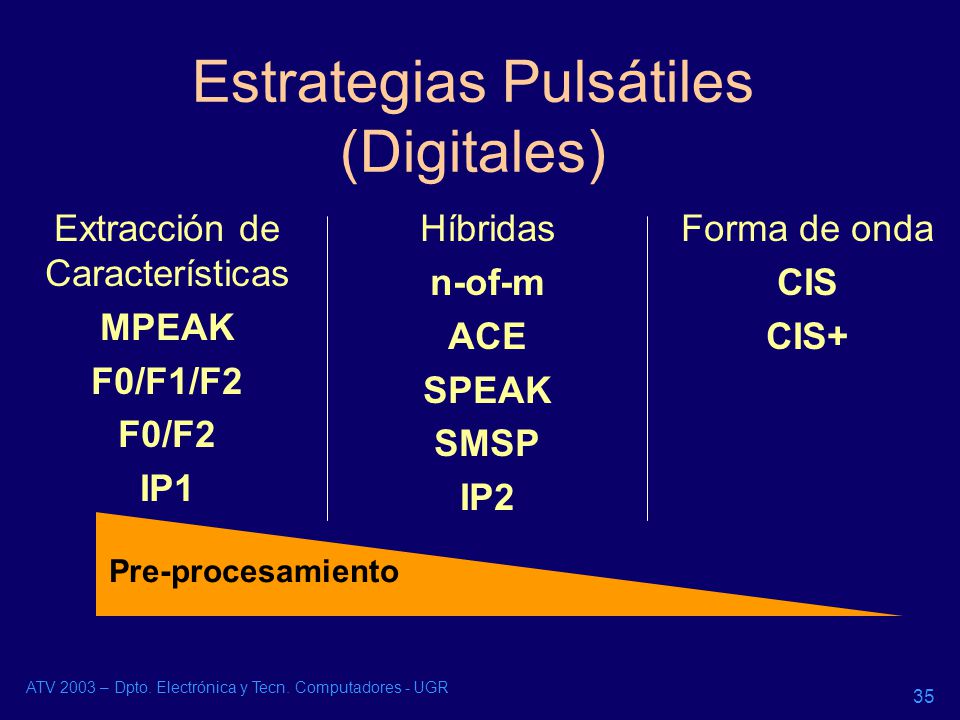

35 Estrategias Pulsátiles (Digitales)
Extracción de Características MPEAK F0/F1/F2 F0/F2 IP1 Híbridas n-of-m ACE SPEAK SMSP IP2 Forma de onda CIS CIS+ Pre-procesamiento ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

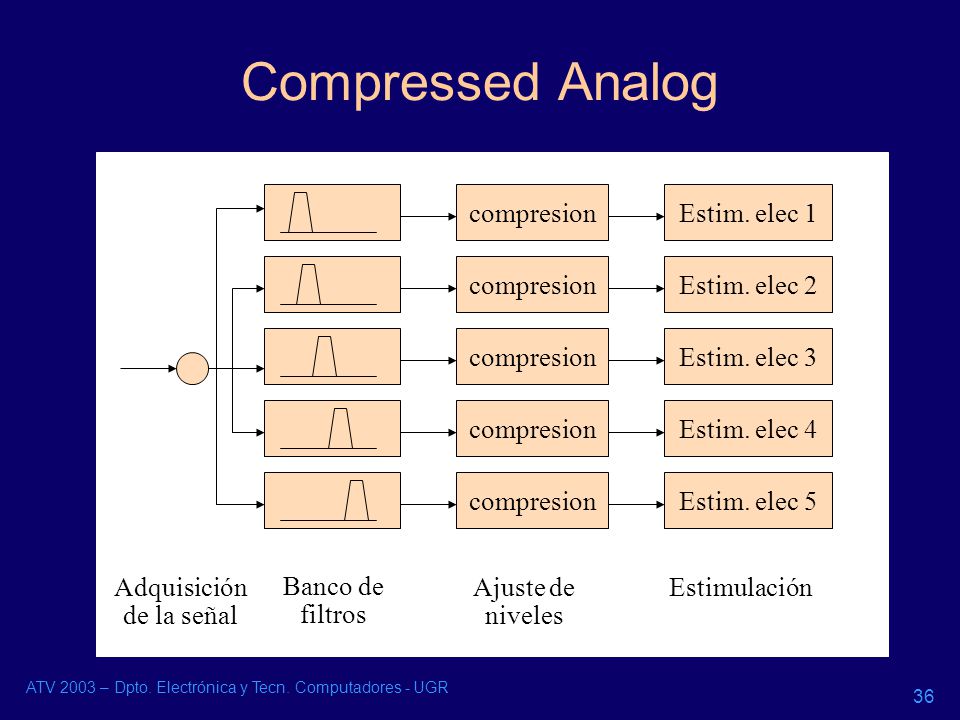

36 Compressed Analog compresion Estim. elec 1 Estim. elec 2 Estim. elec 3
Adquisición de la señal Banco de filtros Ajuste de niveles Estimulación ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

37 Compressed analog Estimulación analógica (no pulsátil)
Estimulación simultánea de todos los electrodos (interacción entre canales) Estimulación bipolar Campo eléctrico de cercanía ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

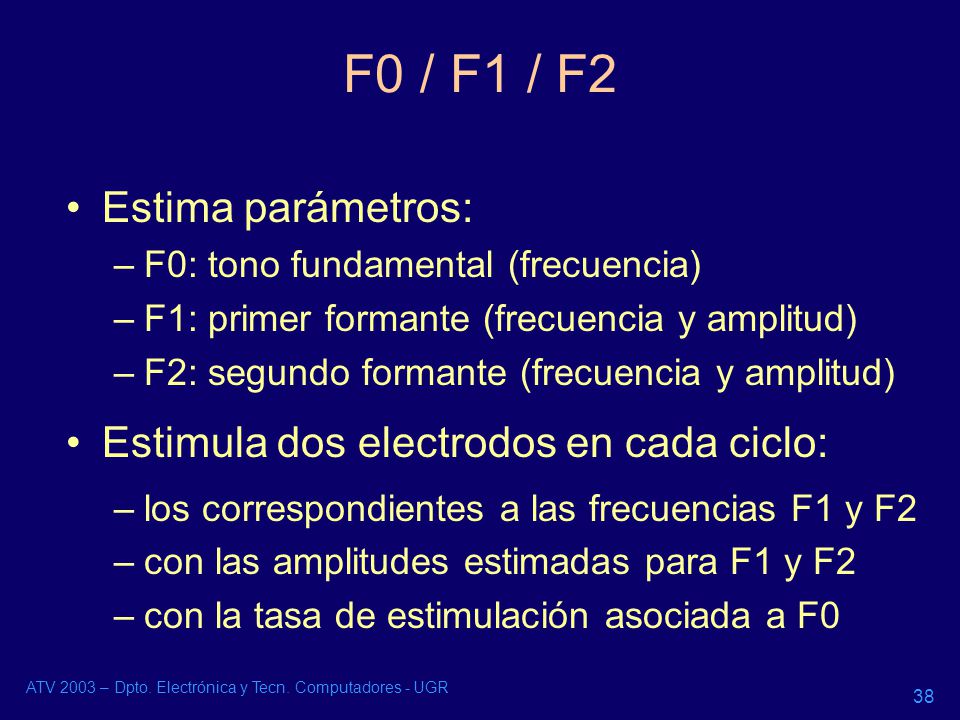

38 F0 / F1 / F2 Estima parámetros: Estimula dos electrodos en cada ciclo:
F0: tono fundamental (frecuencia) F1: primer formante (frecuencia y amplitud) F2: segundo formante (frecuencia y amplitud) Estimula dos electrodos en cada ciclo: los correspondientes a las frecuencias F1 y F2 con las amplitudes estimadas para F1 y F2 con la tasa de estimulación asociada a F0 ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

39 F0 / F1 / F2 F2 1 k - 3 k Generador de pulsos Selección de electrodos
Adquisición de la señal Estimulación F1 k F0 A2 A1 estímulos Extracción de características Ajuste de niveles ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

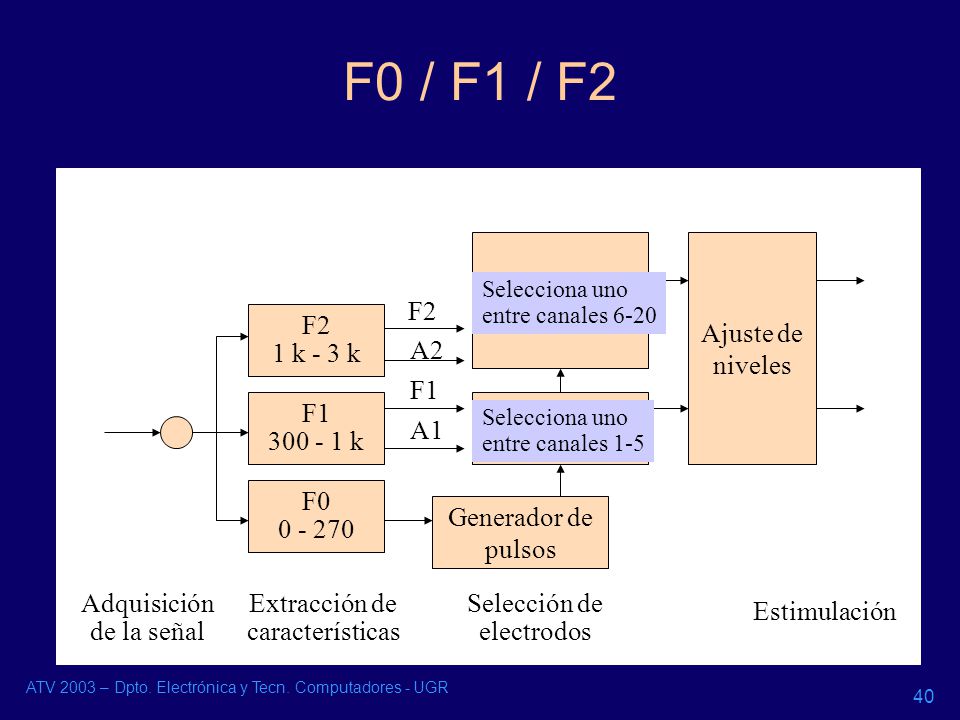

40 F0 / F1 / F2 F2 1 k - 3 k Generador de pulsos Selección de electrodos
Adquisición de la señal Estimulación F1 k F0 A2 A1 estímulos Extracción de características Ajuste de niveles Selecciona uno entre canales 6-20 Selecciona uno entre canales 1-5 ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

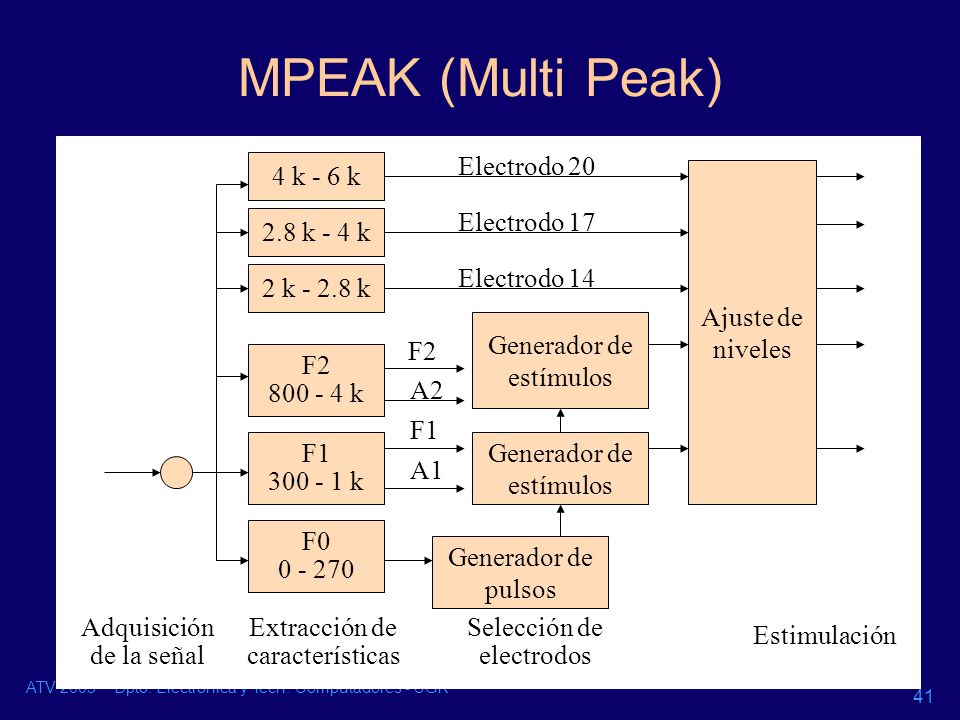

41 MPEAK (Multi Peak) Electrodo 20 4 k - 6 k Ajuste de niveles
Generador de estímulos F2 F2 k A2 F1 F1 k Generador de estímulos A1 F0 Generador de pulsos Adquisición de la señal Extracción de características Selección de electrodos Estimulación ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

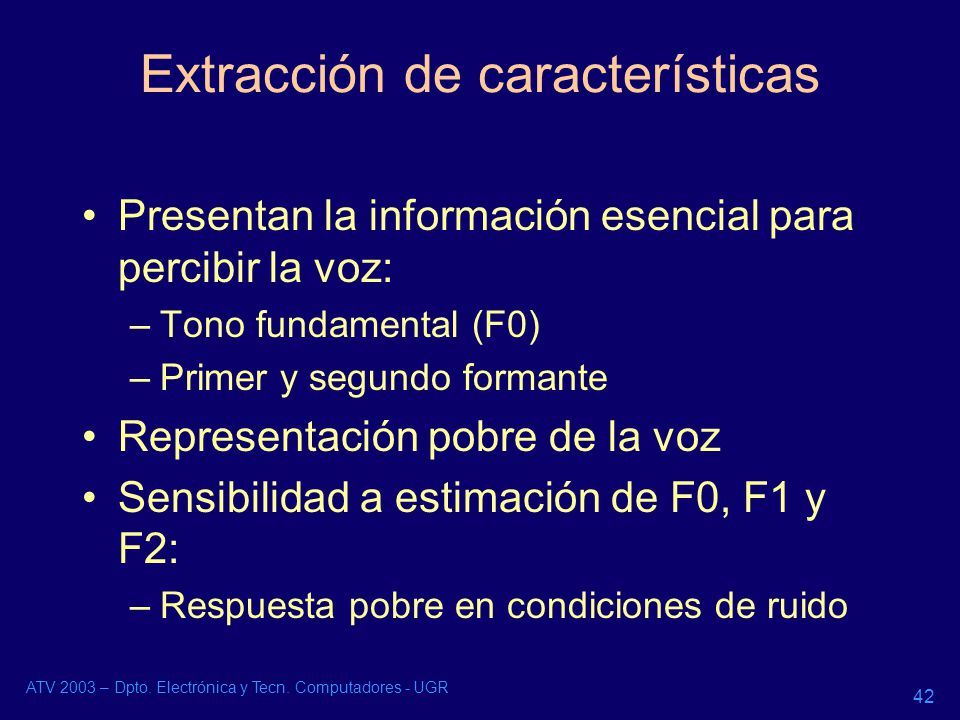

42 Extracción de características
Presentan la información esencial para percibir la voz: Tono fundamental (F0) Primer y segundo formante Representación pobre de la voz Sensibilidad a estimación de F0, F1 y F2: Respuesta pobre en condiciones de ruido ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

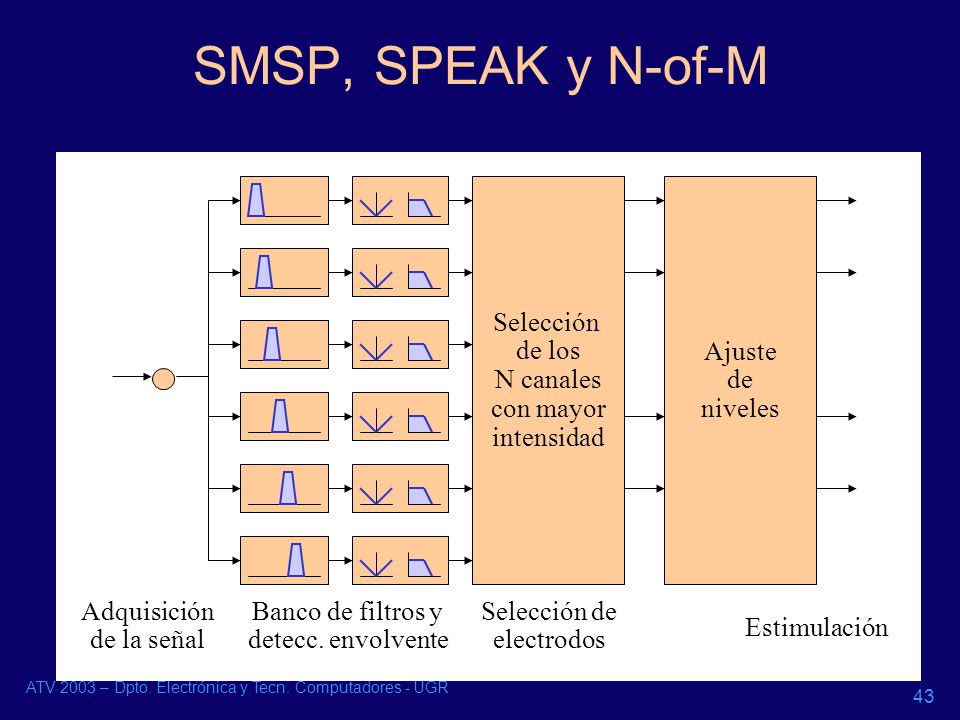

43 SMSP, SPEAK y N-of-M Adquisición de la señal Selección de los
N canales con mayor intensidad Ajuste de niveles Selección de electrodos Estimulación Banco de filtros y detecc. envolvente ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

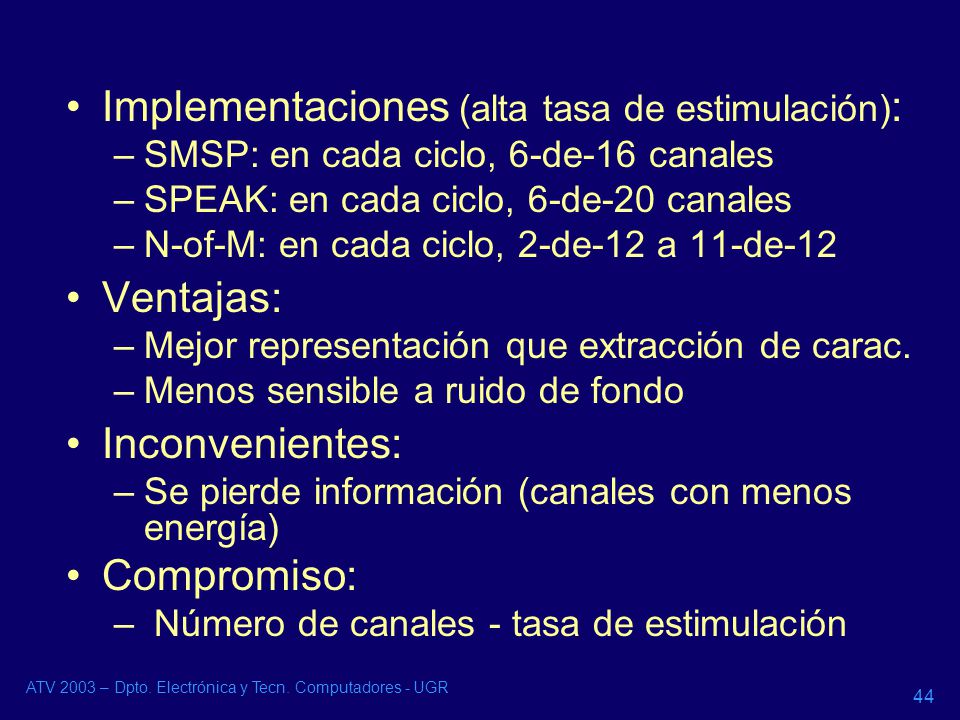

44 Implementaciones (alta tasa de estimulación):
SMSP: en cada ciclo, 6-de-16 canales SPEAK: en cada ciclo, 6-de-20 canales N-of-M: en cada ciclo, 2-de-12 a 11-de-12 Ventajas: Mejor representación que extracción de carac. Menos sensible a ruido de fondo Inconvenientes: Se pierde información (canales con menos energía) Compromiso: Número de canales - tasa de estimulación ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

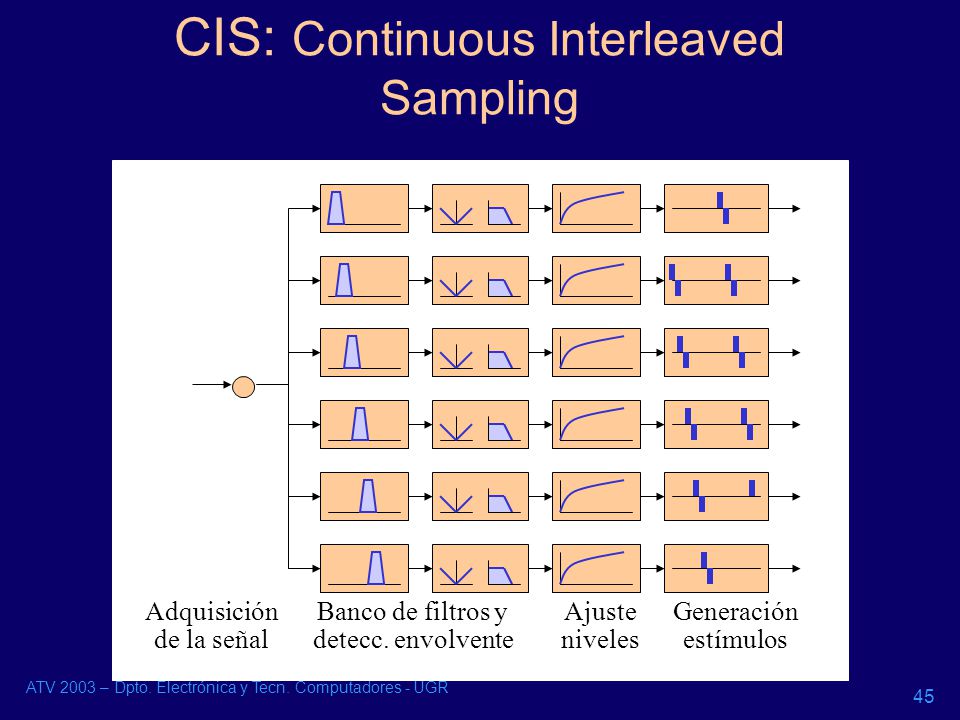

45 CIS: Continuous Interleaved Sampling
Adquisición de la señal Ajuste niveles Banco de filtros y detecc. envolvente Generación estímulos ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

46 Implementaciones (alta tasa de estimulación):
ACE (Nucleus): hasta 8 canales CIS (Clarion): hasta 8 canales CIS+ (Medel): hasta 12 canales Ventajas: Todos los electrodos estimulados en cada ciclo con alta tasa de estimulación Mejor representación de la señal de audio Mejor resolución en intensidad Mayor sensibilidad ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

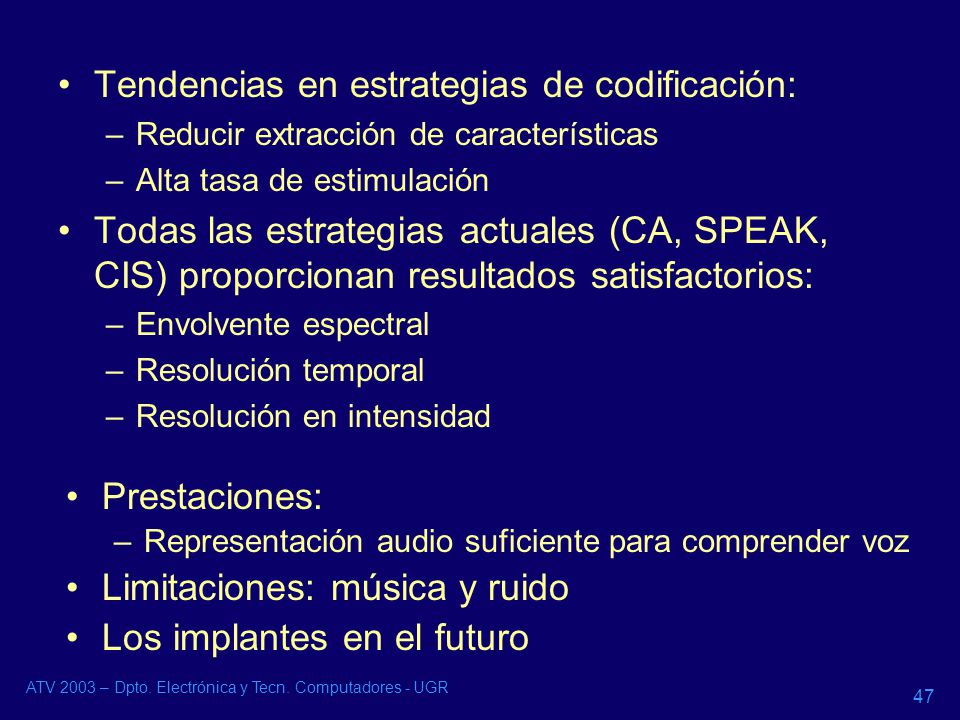

47 Tendencias en estrategias de codificación:
Reducir extracción de características Alta tasa de estimulación Todas las estrategias actuales (CA, SPEAK, CIS) proporcionan resultados satisfactorios: Envolvente espectral Resolución temporal Resolución en intensidad Prestaciones: Representación audio suficiente para comprender voz Limitaciones: música y ruido Los implantes en el futuro ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

48 ¿Qué es programar el I.C.? Ajustar los parámetros del sistema de implante coclear para que el paciente obtenga un aprovechamiento óptimo: Parámetros de estimulación Parámetros de representación del sonido Que es programar el IC?? Es ajustar los distintos parametros del sistema de IC para que el paciente obtenga un aprovechamiento optimo. Los distintos parametros que hay que ajustar en la programacion se pueden agrupar en: * los parametros de estimulacion * y los parametros que representan la senal ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

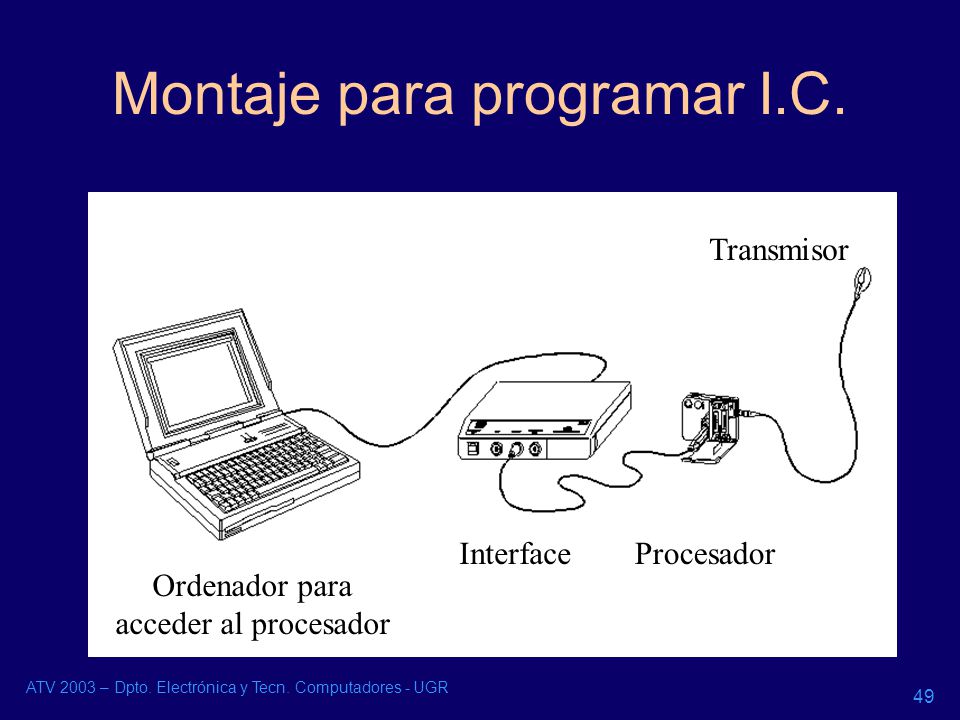

49 Montaje para programar I.C.
Transmisor El montaje para programar el IC consiste en un ordenador con un programa que se conecta al proceador a traves de un interface. Con el ordenador se mandan los distintos estimulos electricos al IC directamente. Interface Procesador Ordenador para acceder al procesador ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

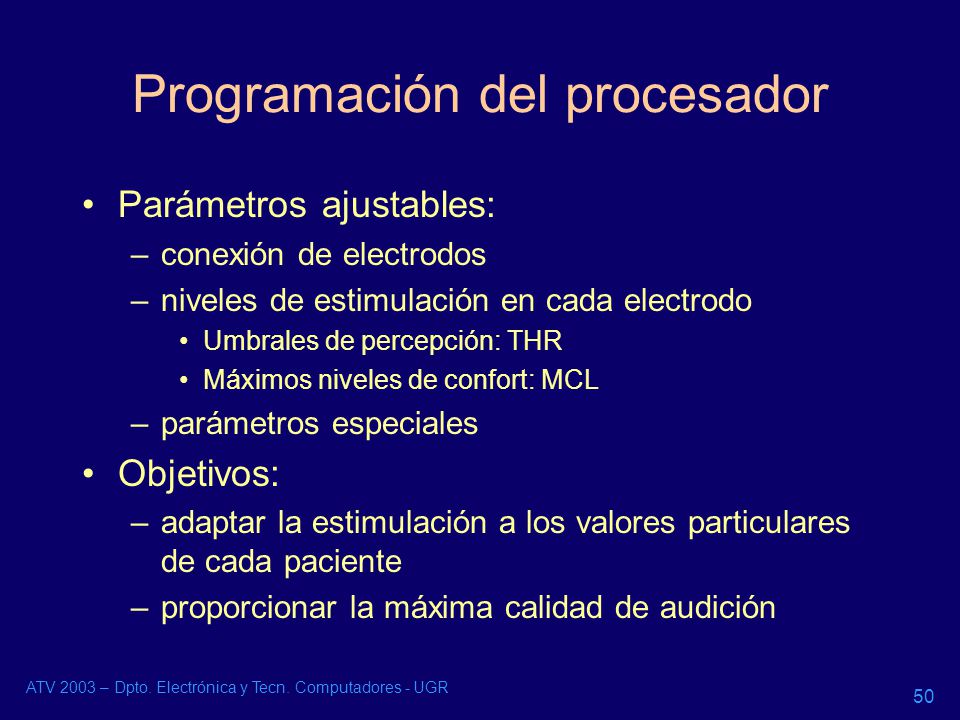

50 Programación del procesador
Parámetros ajustables: conexión de electrodos niveles de estimulación en cada electrodo Umbrales de percepción: THR Máximos niveles de confort: MCL parámetros especiales Objetivos: adaptar la estimulación a los valores particulares de cada paciente proporcionar la máxima calidad de audición ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

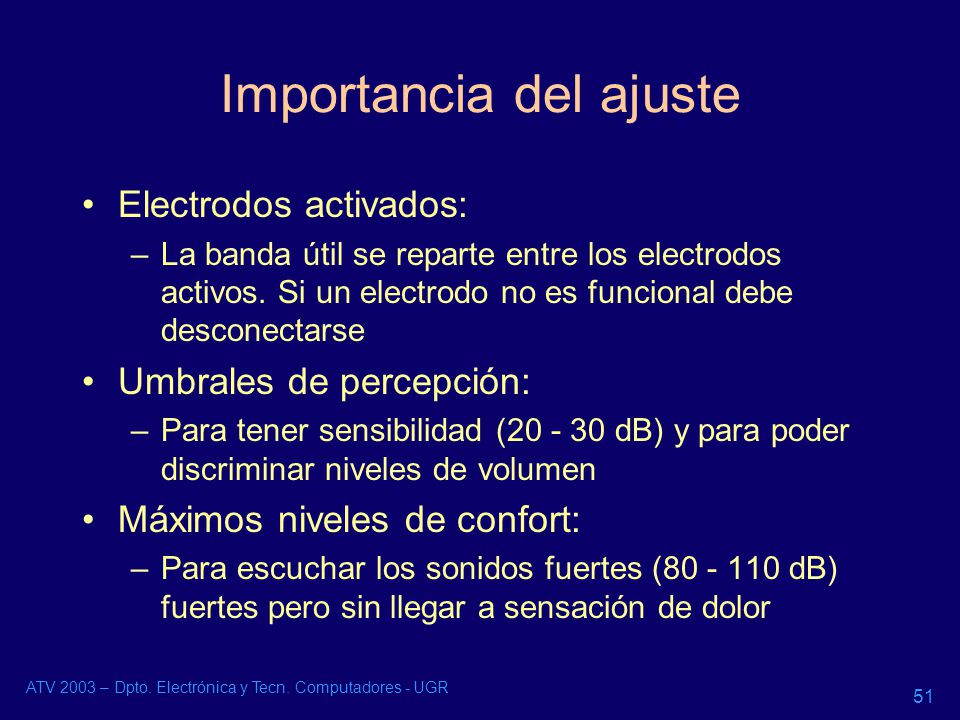

51 Importancia del ajuste
Electrodos activados: La banda útil se reparte entre los electrodos activos. Si un electrodo no es funcional debe desconectarse Umbrales de percepción: Para tener sensibilidad ( dB) y para poder discriminar niveles de volumen Máximos niveles de confort: Para escuchar los sonidos fuertes ( dB) fuertes pero sin llegar a sensación de dolor ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

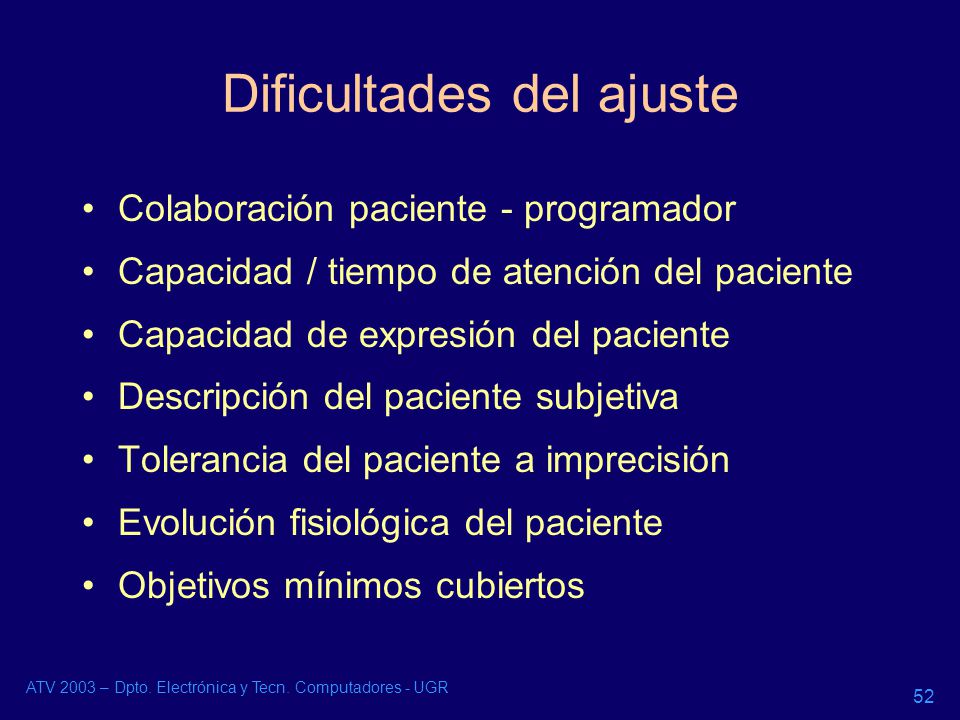

52 Dificultades del ajuste
Colaboración paciente - programador Capacidad / tiempo de atención del paciente Capacidad de expresión del paciente Descripción del paciente subjetiva Tolerancia del paciente a imprecisión Evolución fisiológica del paciente Objetivos mínimos cubiertos ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

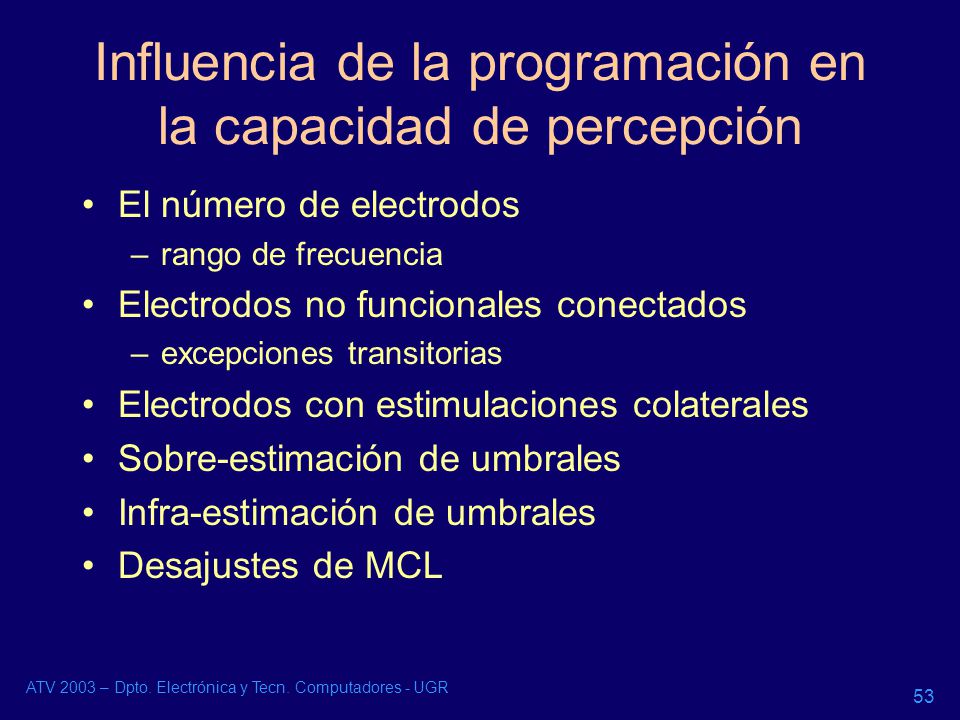

53 Influencia de la programación en la capacidad de percepción
El número de electrodos rango de frecuencia Electrodos no funcionales conectados excepciones transitorias Electrodos con estimulaciones colaterales Sobre-estimación de umbrales Infra-estimación de umbrales Desajustes de MCL ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

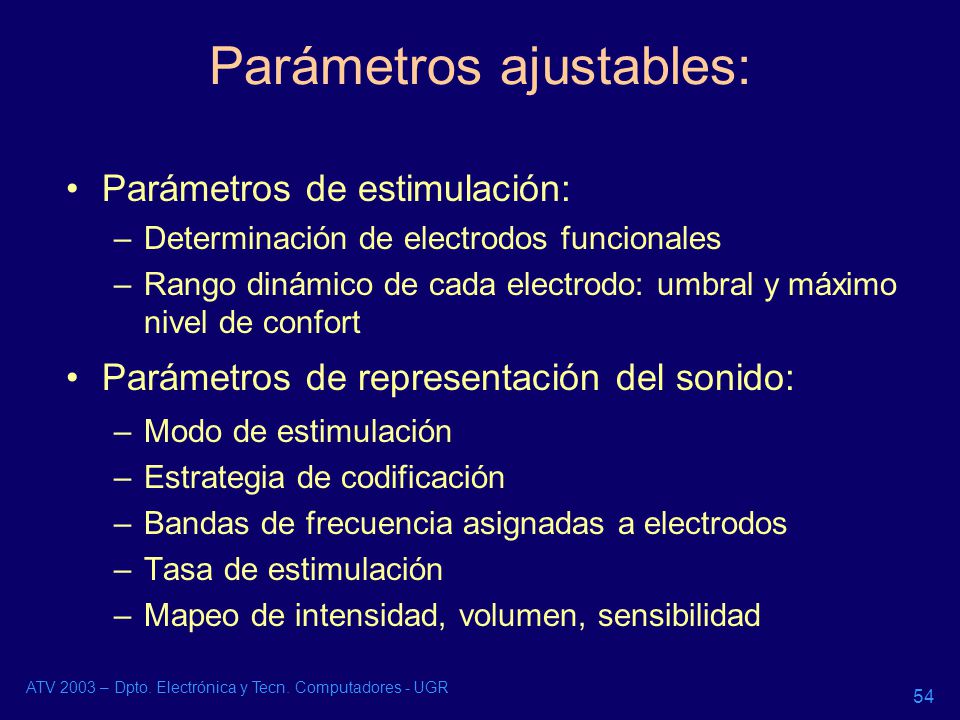

54 Parámetros ajustables:
Parámetros de estimulación: Determinación de electrodos funcionales Rango dinámico de cada electrodo: umbral y máximo nivel de confort Parámetros de representación del sonido: Modo de estimulación Estrategia de codificación Bandas de frecuencia asignadas a electrodos Tasa de estimulación Mapeo de intensidad, volumen, sensibilidad Como he dicho antes los parametros que se ajustan en programacion se pueden clasificar en : - los parametros de estimulacion: se refieren a la corriente insertada por cada electrodo en la coclea * es importante determinar que electrodos son funcionales y cuales no y esto se hace casi siempre en la primera programacion, * y determinar el rango dinamico de cada electrodo: el umbral y el mcl - y parametros de representacion del sonido: que son los parametros de los que ha hablado antes Angel: * como son el modo de estimulacion * la estrategia de codificacion * las bandas de frecuencia asignadas a cada electrodo * la tasa de estimulacion * y el mapeo de intensidad, volumen y sensibilidad ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

55 Determinación de electrodos funcionales
Electrodos dentro de la cóclea Electrodos dentro de la cóclea en zona poco inervada Electrodos fuera de la cóclea Estimulación colateral En cuanto a la determinacionde los electrodos funcoinales es importante determinar que electrodos estan dentro de la coclea que seran los que daran una buena estimulacion. Los electrodos que esten dentro de la coclea pero esten en una zona poco inervada son susceptibles de ser apagados y los electrodos que estan fuera de la coclea se deben de apagar porque no van a aportar ninguna informacion al paciente y en muchas ocasiones lo que producen es una estimulacion colateral por ejemplo en el facial. ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

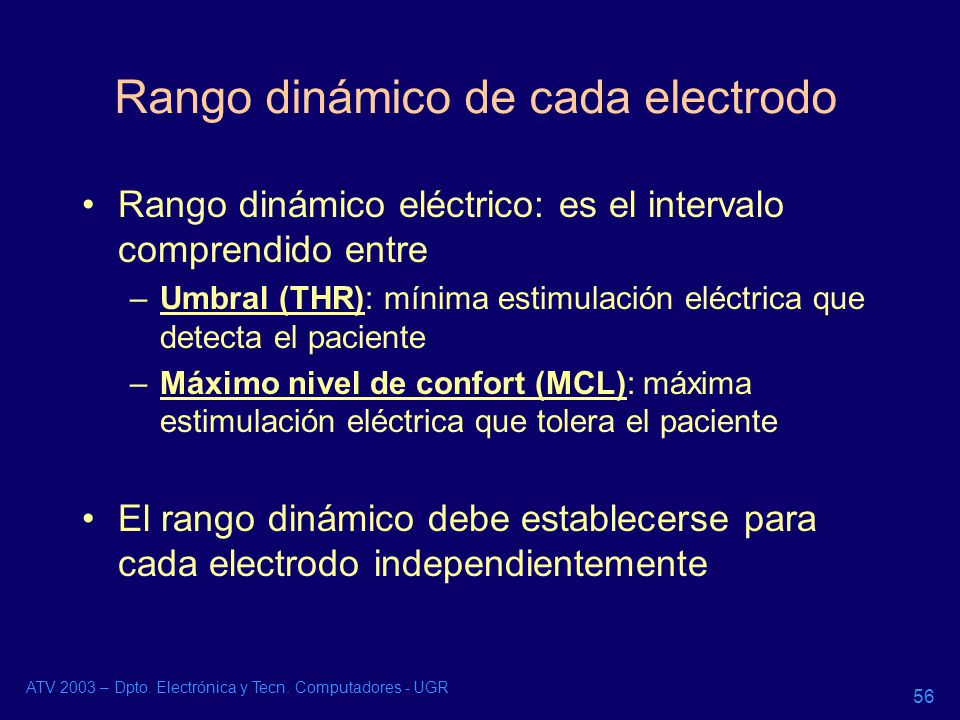

56 Rango dinámico de cada electrodo
Rango dinámico eléctrico: es el intervalo comprendido entre Umbral (THR): mínima estimulación eléctrica que detecta el paciente Máximo nivel de confort (MCL): máxima estimulación eléctrica que tolera el paciente El rango dinámico debe establecerse para cada electrodo independientemente El rango dinamico electrico es el intervalo comprendido entre: * el umbral (THR): que es la minima estimulacion electrica que detecta el paciente * y el MCL que es la maxima estimulacion electrica que tolera el paciente sin llegar a la sensacion de dolor. El rango dinamico debe de determinarse para cada electrodo independientemente. ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

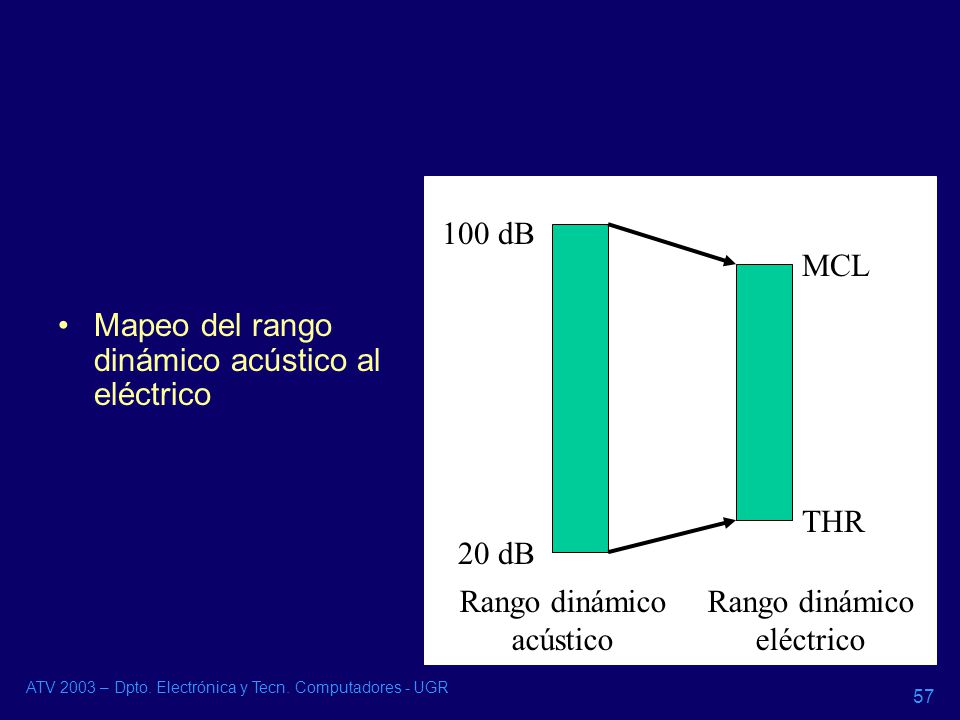

57 Mapeo del rango dinámico acústico al eléctrico
20 dB 100 dB THR MCL Rango dinámico acústico eléctrico Mapeo del rango dinámico acústico al eléctrico Es muy imprtante un buen ajuste del rango dinamico electrico para que el mapeo entre este y el rango dinamico acustico sea correcto. ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

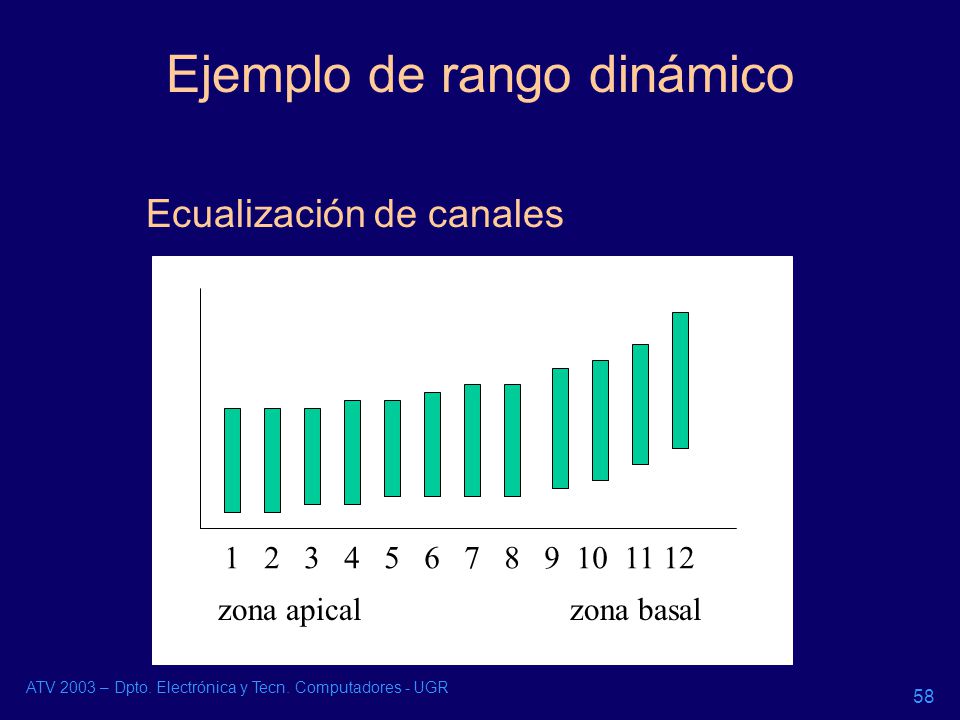

58 Ejemplo de rango dinámico
Ecualización de canales zona apical zona basal Un ejemplo de rango dinamico tipico es el representado. Tenemos 12 electrodos y para cada uno se ha determinado el umbral y el MCL Se observa que los electrodos de la zona basal que es donde se perciben los sonidos agudos, se necesita mas estimulacion. Es muy importante tambien que los distintos canales esten ecualizados de modo que el paciente no perciba mas fuerte los agudos que los graves o al contrario. ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

59 Ejemplo de rango dinámico
Crecimiento de niveles en zona basal zona apical zona basal Aqui se observa el crecimiento de los niveles de estimulacion en la zona basal. ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

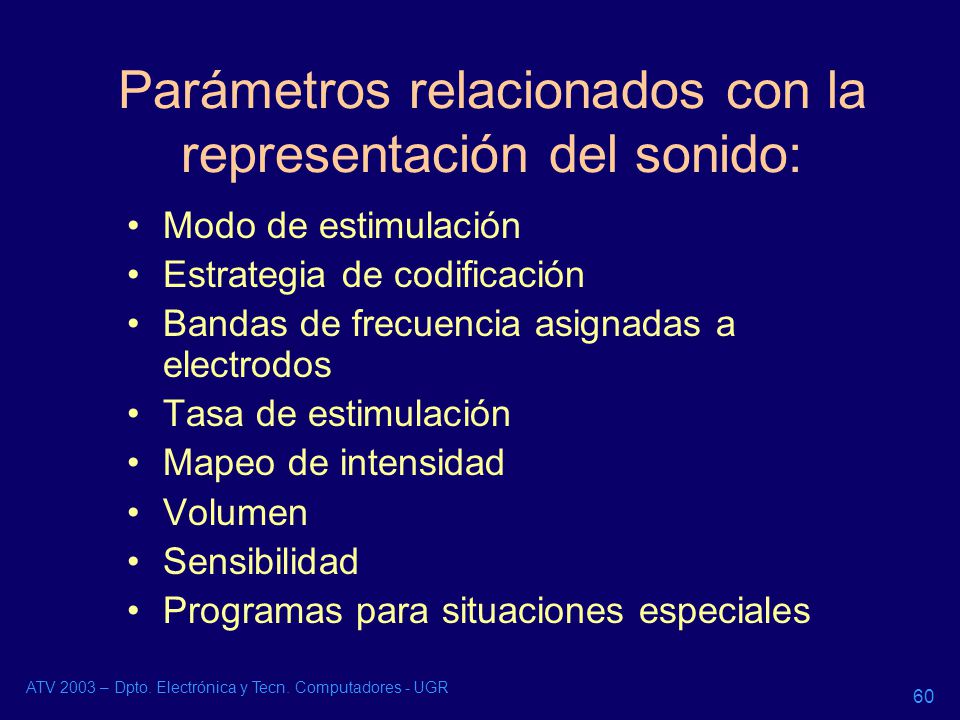

60 Parámetros relacionados con la representación del sonido:
Modo de estimulación Estrategia de codificación Bandas de frecuencia asignadas a electrodos Tasa de estimulación Mapeo de intensidad Volumen Sensibilidad Programas para situaciones especiales En cuanto a los parametros relacionados con la representacion del sonido: ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

61 Modo de estimulación Configuración eléctrica de los electrodos tierra
comun bipolar bipolar + 1 bipolar +2 Inactivo Activo Referencia monopolar electrodo extracoclear alejado Tenemos el mode de estimulacion, que en algunos procesadores es un parametro mas que se puede modificar pero en otros no. Entre los distintos modos de estimulacion tenemos : * el monopolar: en el que se genera una diferencia de potencial entre un electrodo de referencia externo a la coclea (en azul) y un electrodo activo de la guia de electrodos * la estimulacion de tierra comun: en la que un electrodo es activo y el resto de los electrodos de la guia actuan de electrodos de referencia * estimulacion bipolar en la que hay un electrodo activo y el de referencia es justo el de al lado. * bipolar mas uno o mas dos igual que la bipolar pero dejando uno o dos electrodos inactivos enmedio. ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

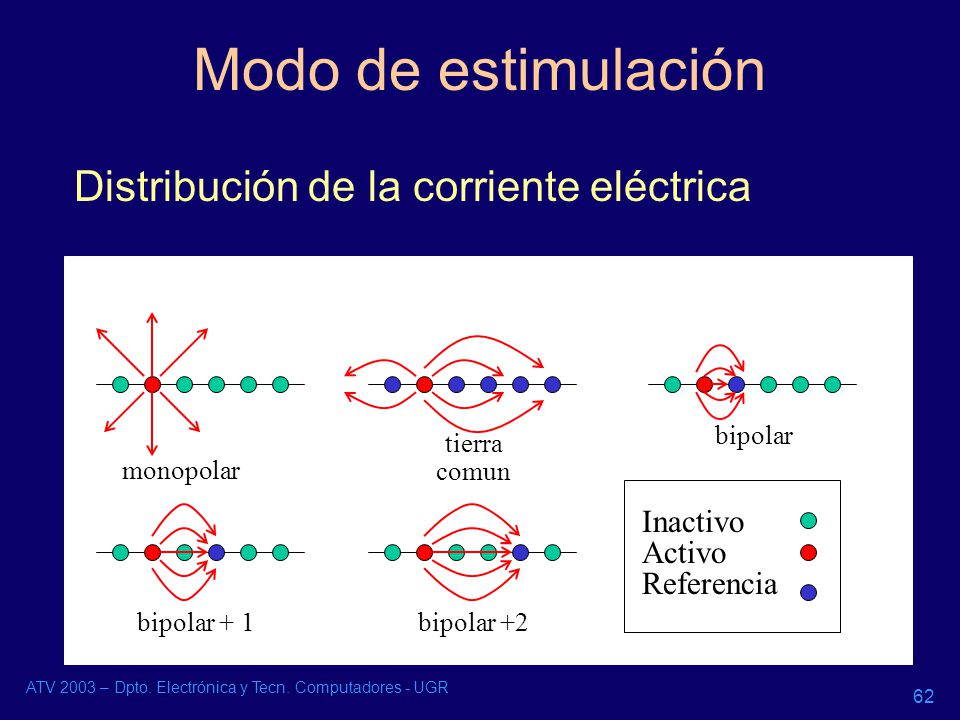

62 Modo de estimulación Distribución de la corriente eléctrica Inactivo
Referencia tierra comun bipolar monopolar bipolar + 1 bipolar +2 Aqui se muestra la distribucion de las lineas de corriente o flujo de corriente en los distintos modos de estimulacion electrica. ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

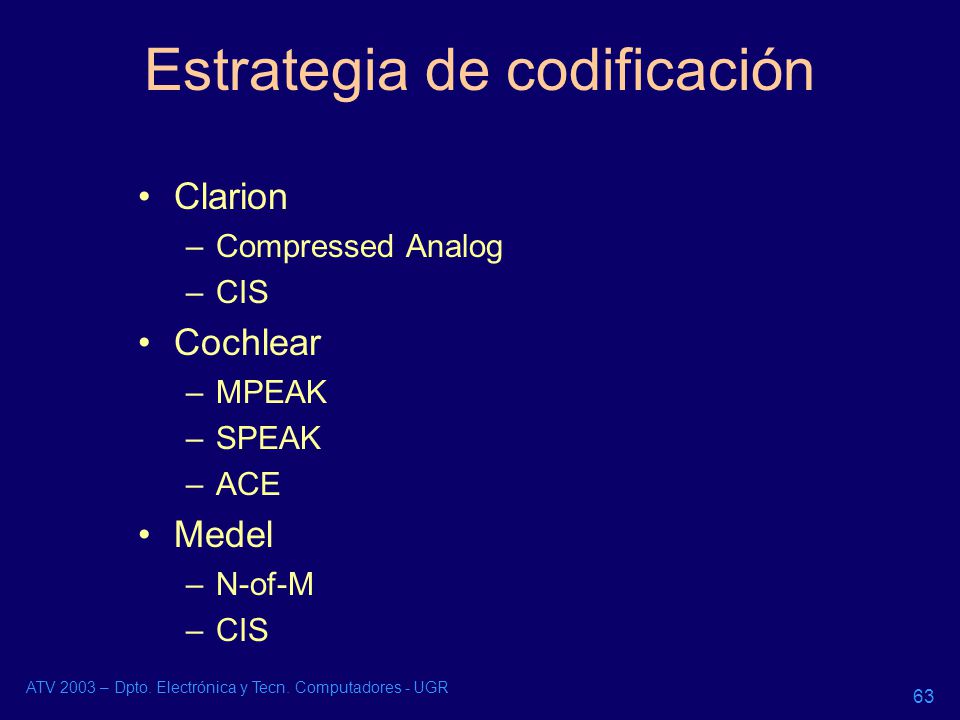

63 Estrategia de codificación
Clarion Compressed Analog CIS Cochlear MPEAK SPEAK ACE Medel N-of-M En algunos procesadores tambien se puede elegir la estrategia de codificacion de las que ha hablado antes Angel ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

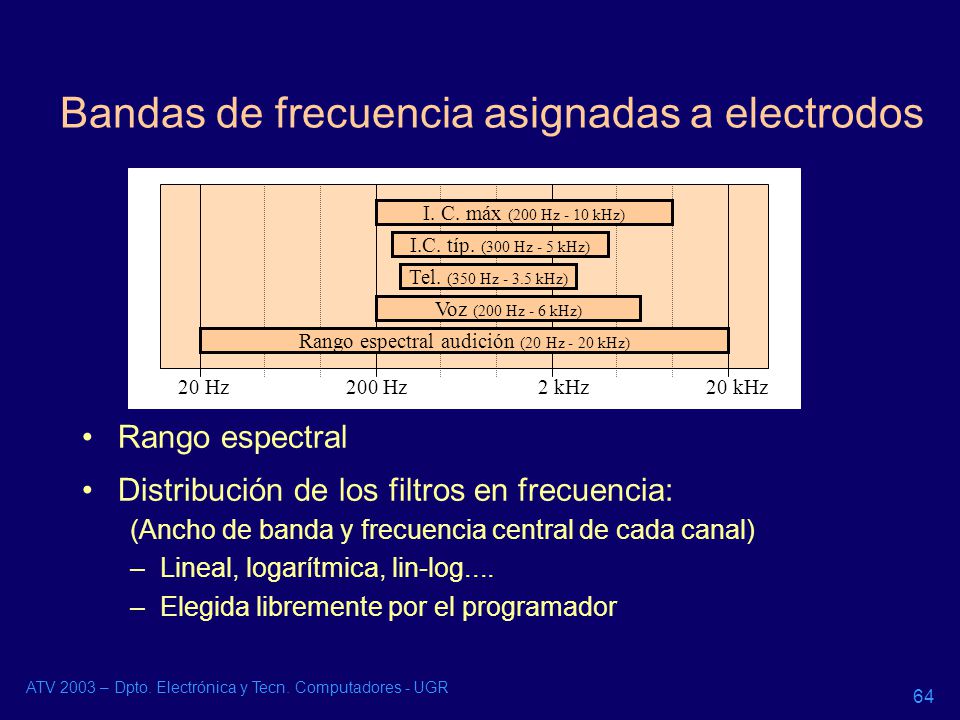

64 Bandas de frecuencia asignadas a electrodos
20 Hz 200 Hz 2 kHz 20 kHz Rango espectral audición (20 Hz - 20 kHz) Voz (200 Hz - 6 kHz) Tel. (350 Hz kHz) I.C. típ. (300 Hz - 5 kHz) I. C. máx (200 Hz - 10 kHz) Rango espectral Distribución de los filtros en frecuencia: (Ancho de banda y frecuencia central de cada canal) Lineal, logarítmica, lin-log.... Elegida libremente por el programador Un parametro muy importante es la asignacion de las bandas de frecuencia a cada uno de los electrodos que tambien es un parametro que se puede ajustar en la programacion. En el dibujo represento el rango espectral de un aaudicion normal que va de 20 a Hz, la voz abarca entre 200 y 6000Hz. Por ejemplo atraves del telefono solo pasan frecuencia comprendidas entre350 y 3500Hz, el resto son filtradas. En los IC tipicamente como muy poco abarcan entre 300 y 5000Hz y como mucho entre 200 y 10KHz, pero todos comprenden el rango frecuencia de la voz, que es lo que se pretende. Cada electrodo tiene asignada una banda de frecuencia con una frecuencia central y un anho de banda y normalmente sigue una escala logaritmica aunque esto lo elige el programador. ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

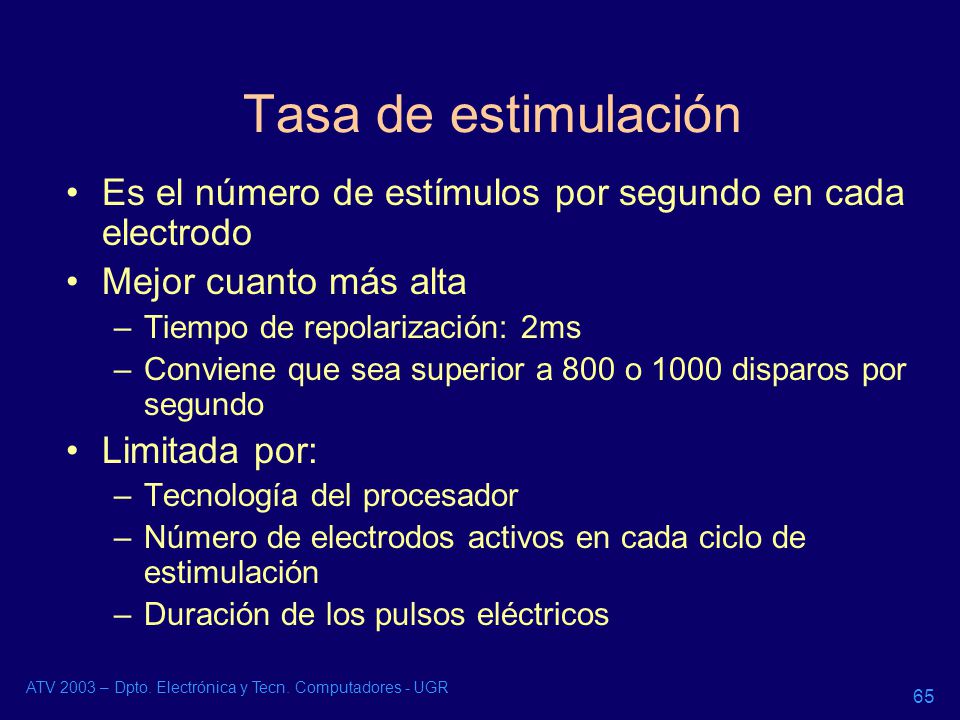

65 Tasa de estimulación Es el número de estímulos por segundo en cada electrodo Mejor cuanto más alta Tiempo de repolarización: 2ms Conviene que sea superior a 800 o 1000 disparos por segundo Limitada por: Tecnología del procesador Número de electrodos activos en cada ciclo de estimulación Duración de los pulsos eléctricos La tasa de estimulacion es el numero de estimulos por segundo en cada electrodo y cuanto mas alta sea mejor es, por lo que debido al tiempo de repolarizacion de las celulas ciliadas es conveniente que sea superior a 800 o 1000 disparos por segundo. La tasa de estimulacion hoy en dia esta limitada por la tecnologia del procesador por el numero de electrodos activos en cada ciclo de estimulacion, cuantos menos electrodos mayor numero de disparos pueden hacer y mayor es la tasa de estimulacion., y tambien estan limitados por la duracion de los pulsos electricos. ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

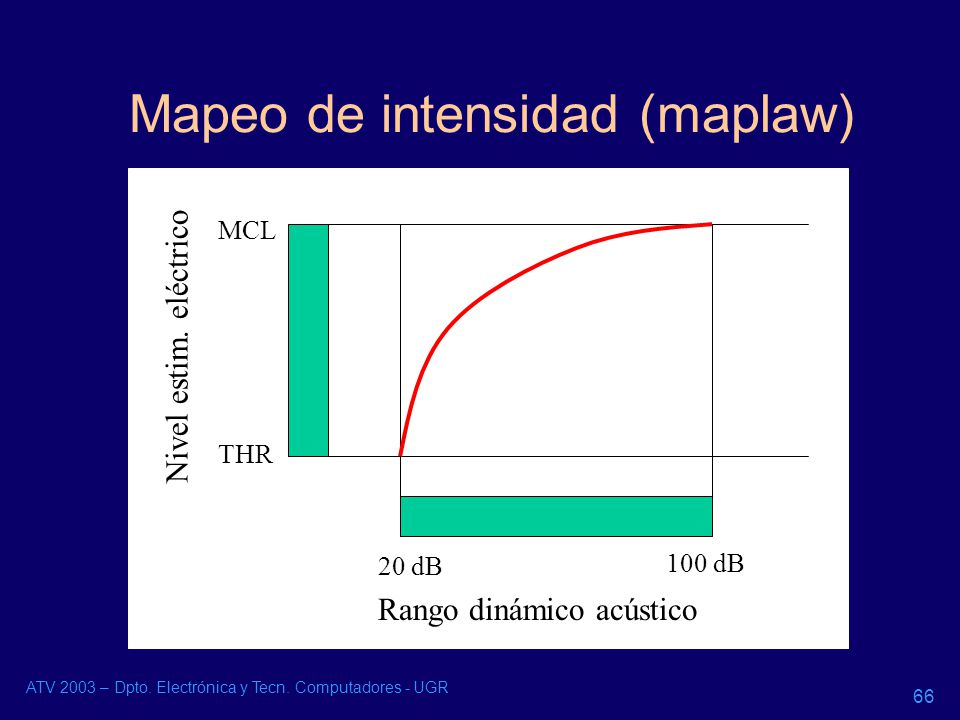

66 Mapeo de intensidad (maplaw)
Rango dinámico acústico 20 dB 100 dB Nivel estim. eléctrico THR MCL El mapeo de intensidad o maplaw sigue una funcion de este tipo, ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

67 Mapeo de intensidad (maplaw)
Rango dinámico acústico 20 dB 100 dB Nivel estim. eléctrico THR MCL La forma de esta curva se puede modificar por el programador haciendola lineal o con mayor pendiente de manera que la sensacion auditiva del paciente seria distinta. Sonidos de pocos dB dependiendo de la forma de la curva elegida estimularia con mas o menos corriente haciendo que el paciente perciba los ruidos debiles muy fuertes o debiles. ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

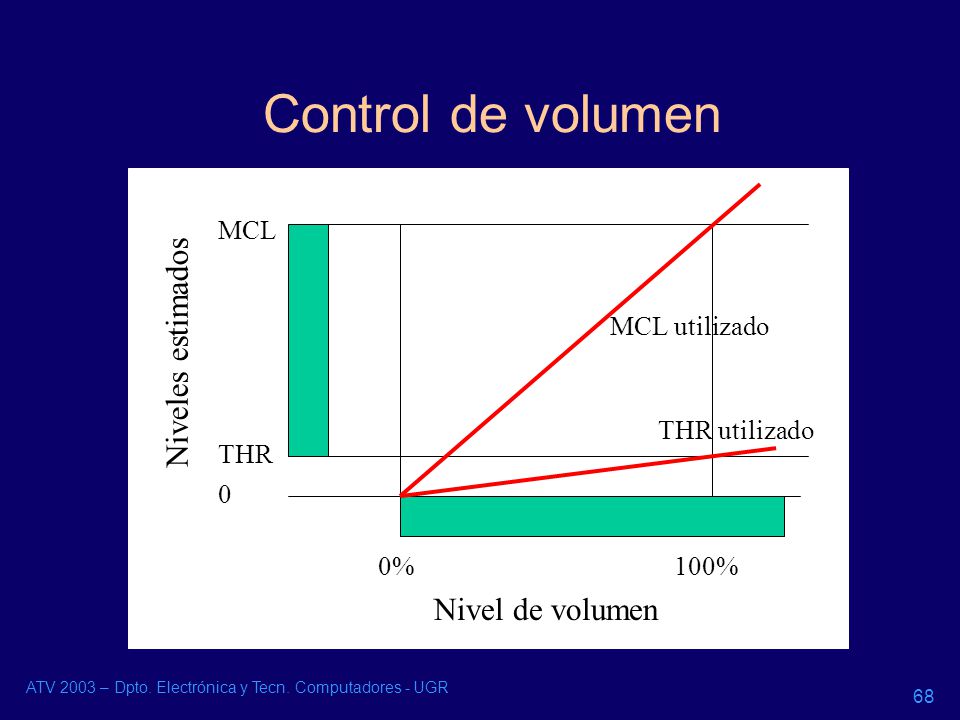

68 Control de volumen Niveles estimados Nivel de volumen MCL
MCL utilizado Niveles estimados THR utilizado THR El control de volumen funciona de modo que el 100% de volumen proporcione al paciente un rango dinamico comprendido entre el umbral y el MCL estimados para el paciente. 0% 100% Nivel de volumen ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

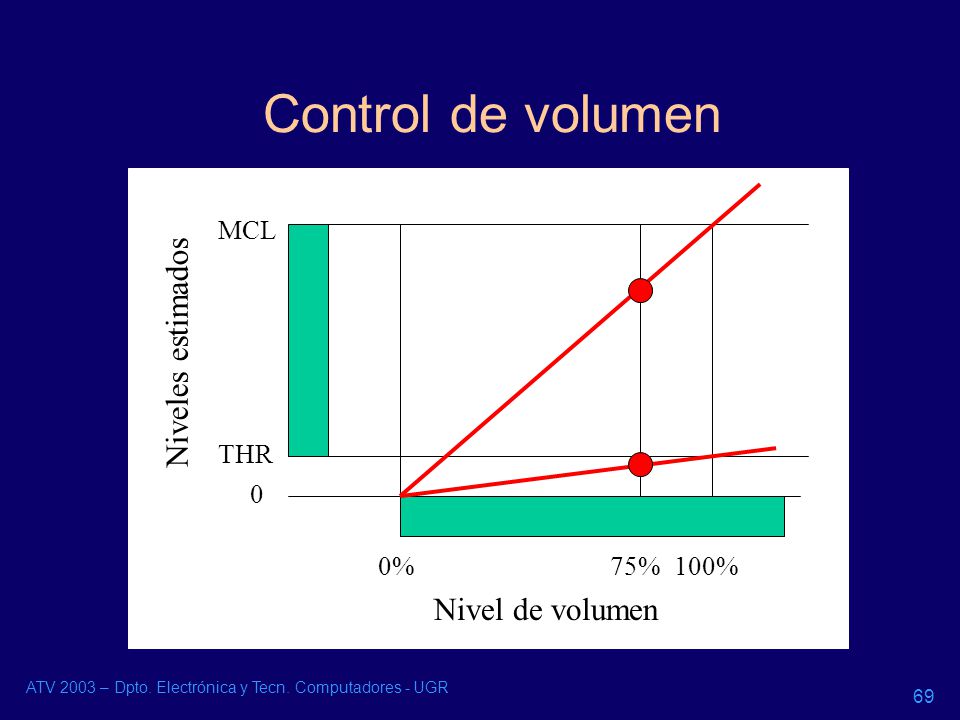

69 Control de volumen Niveles estimados Nivel de volumen MCL THR 0% 75%
Y de modo que un 75% de volumen proporcione al paciente un rango dinamico comprencido entre el 75% del THR medido y el 75% del MCL estimado para el paciente. 0% 75% 100% Nivel de volumen ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

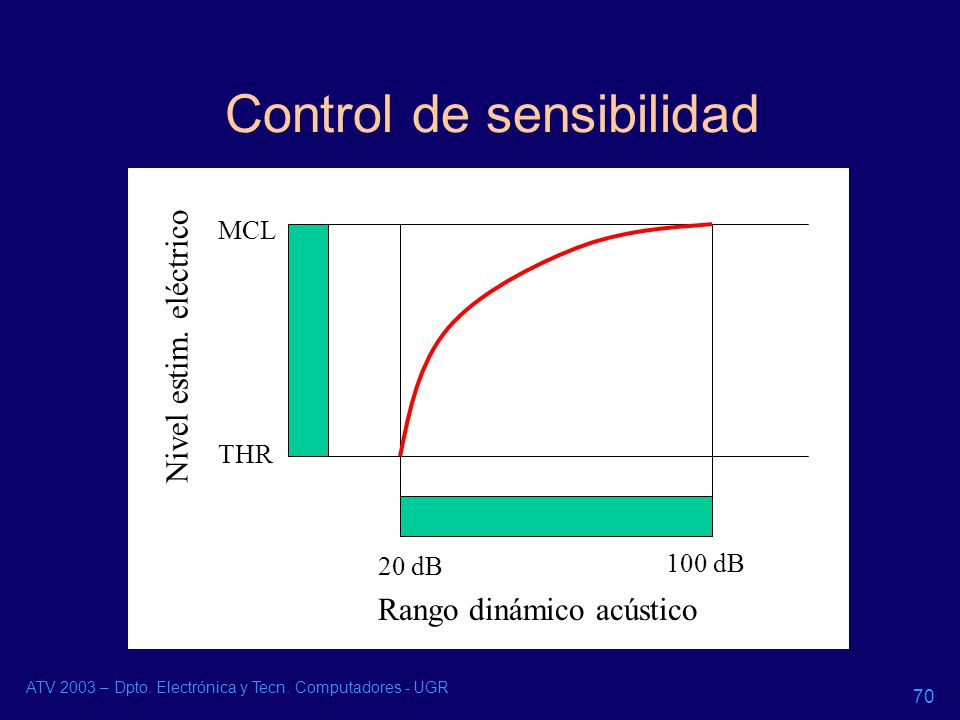

70 Control de sensibilidad
Rango dinámico acústico 20 dB 100 dB Nivel estim. eléctrico THR MCL El efecto del control de sensibilidad soble el mapeo en intensidades es el de eliminar los sonidos por debajo de un cierto umbral ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

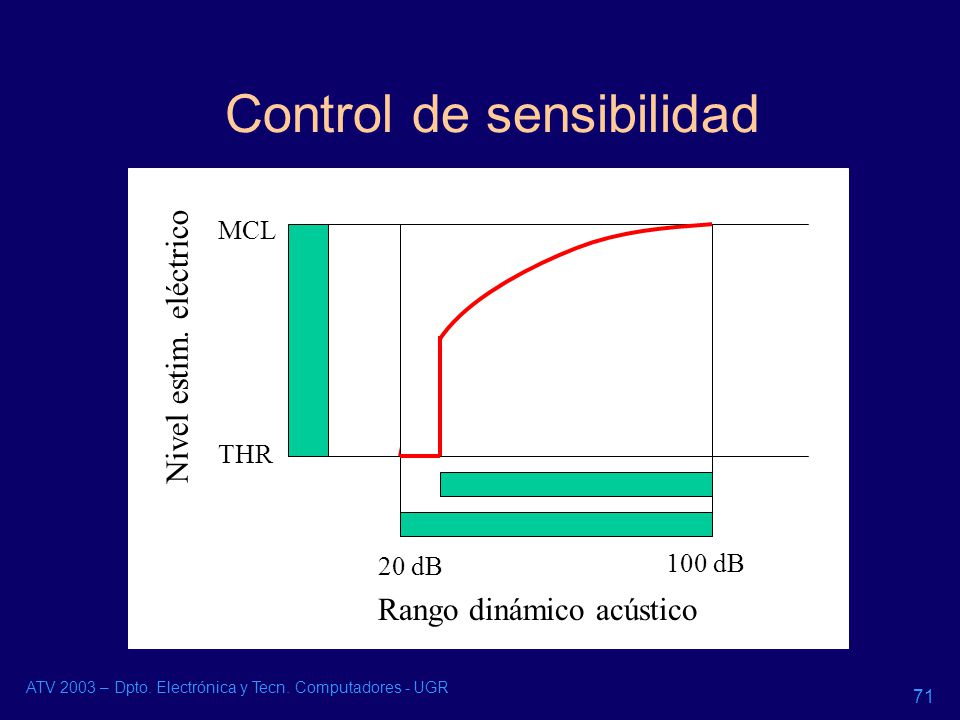

71 Control de sensibilidad
MCL Nivel estim. eléctrico THR Por ejemplo de 30dB, o... 20 dB 100 dB Rango dinámico acústico ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

72 Control de sensibilidad
MCL Nivel estim. eléctrico THR 40 dB… los sonidos menores de 40dB los mapea al valor del umbral. 20 dB 100 dB Rango dinámico acústico ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

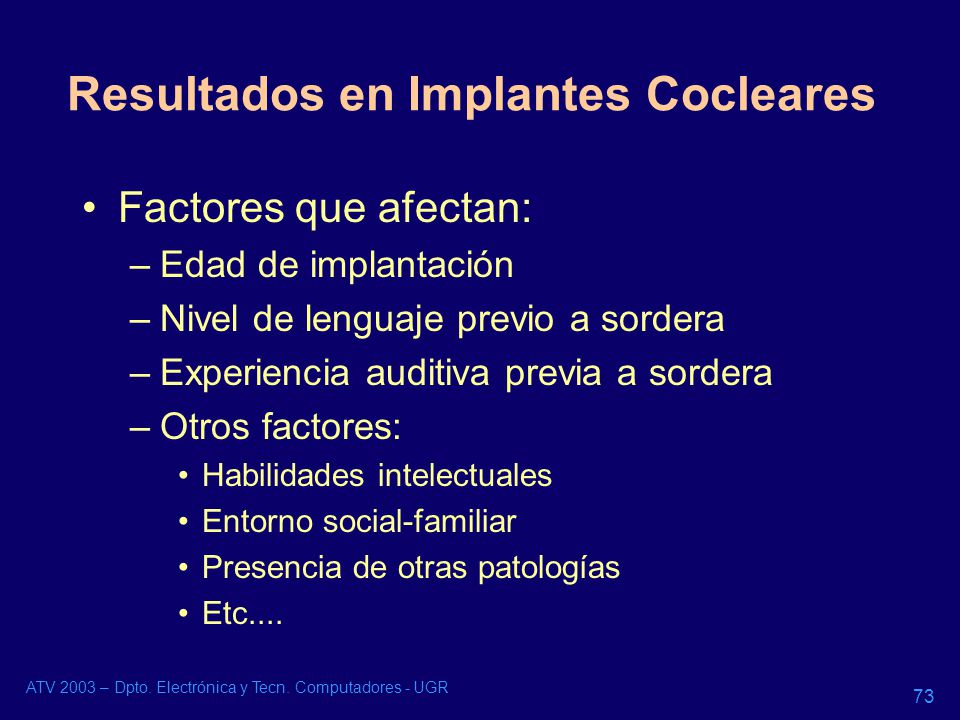

73 Resultados en Implantes Cocleares
Factores que afectan: Edad de implantación Nivel de lenguaje previo a sordera Experiencia auditiva previa a sordera Otros factores: Habilidades intelectuales Entorno social-familiar Presencia de otras patologías Etc.... ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

74 ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

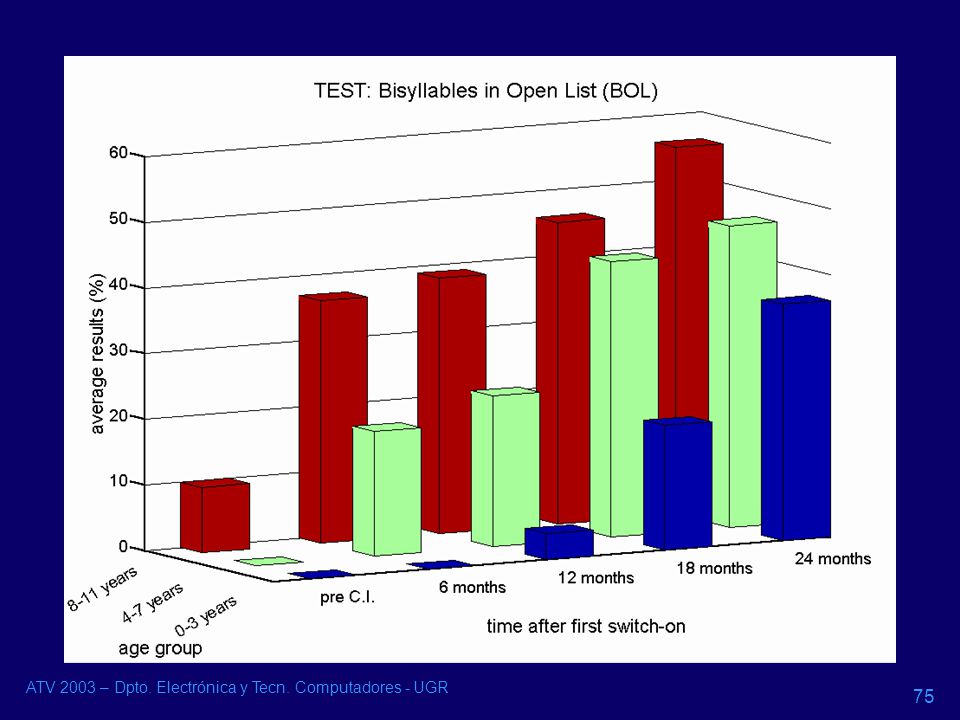

75 ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

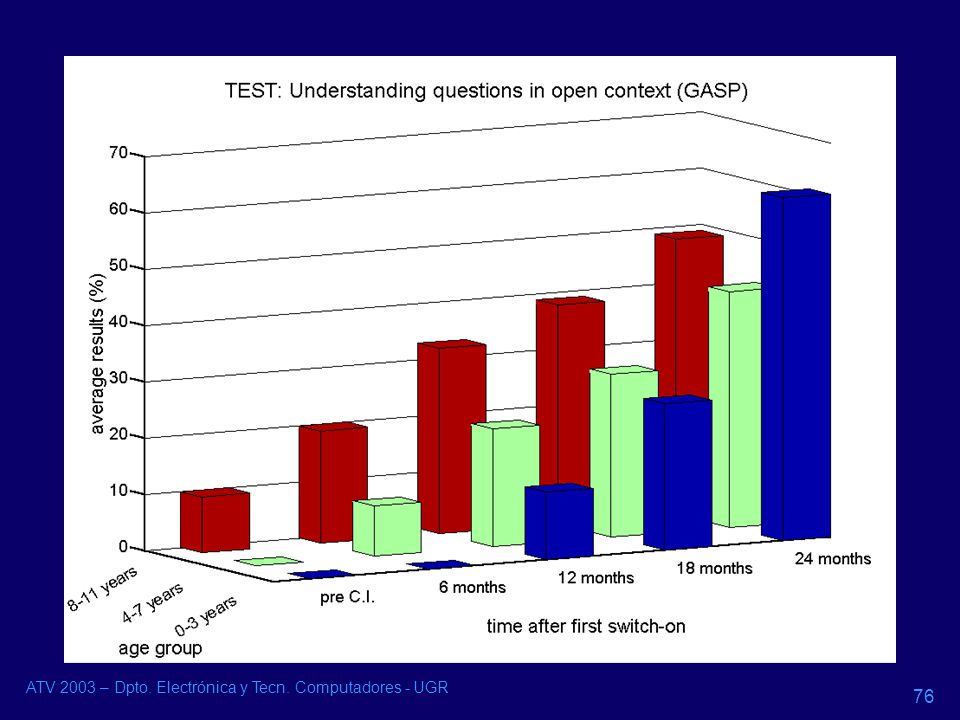

76 ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

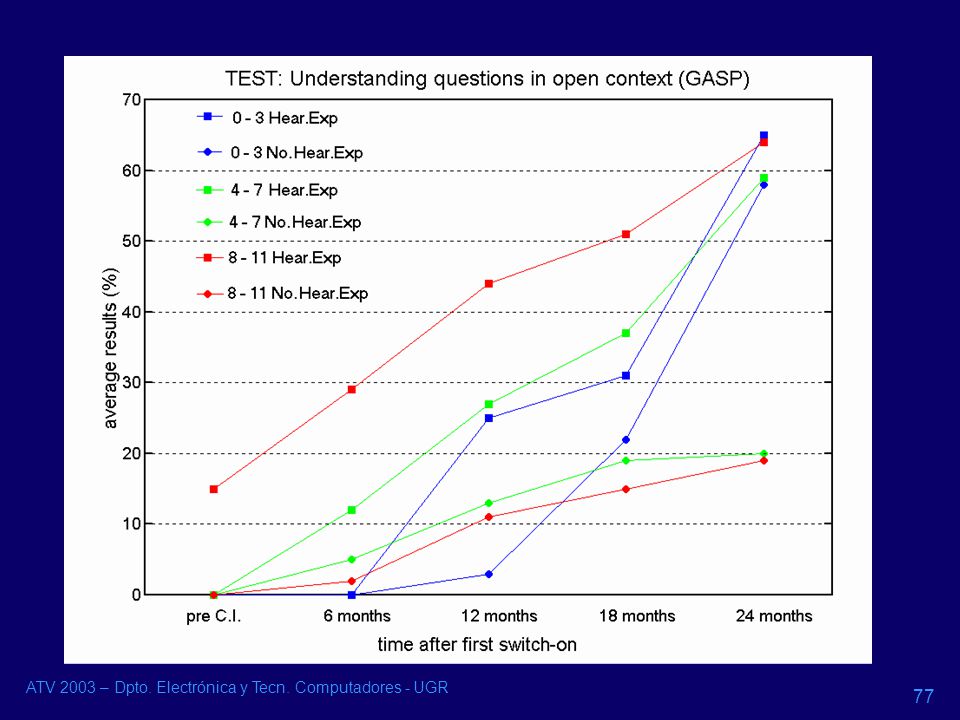

77 ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR

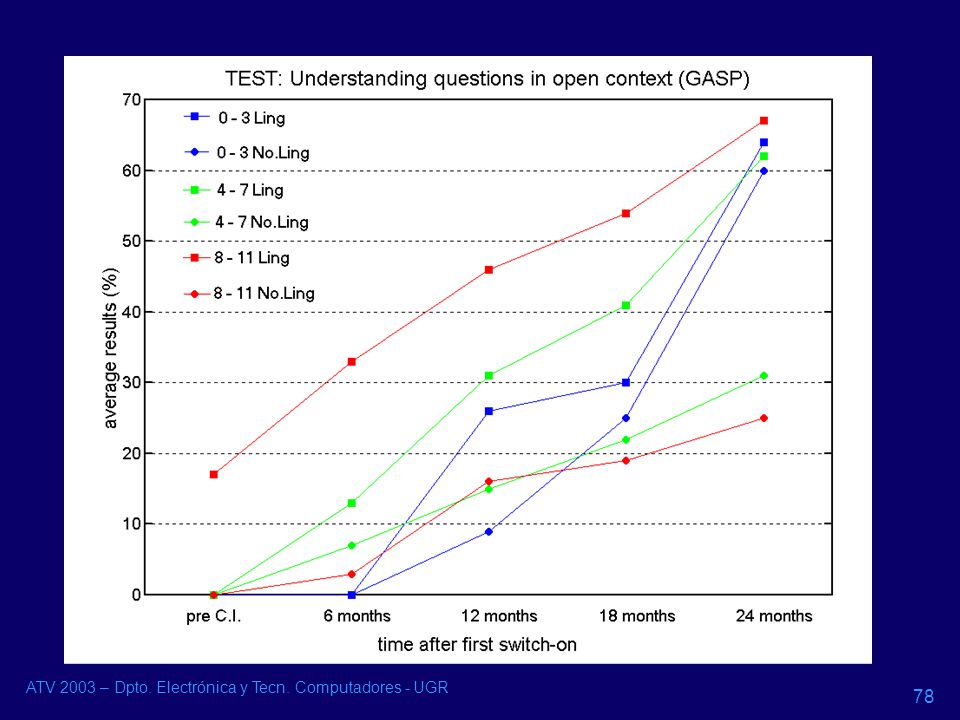

78 ATV 2003 – Dpto. Electrónica y Tecn. Computadores - UGR
