1 Explotación de Equipos Grupo: 3S1C 2:05 – 4:35 Ing. Edson Rodríguez

2 Reglas dentro del aula de clase Puntualidad Asistencia Participación No Celulares No comida

3 Sistema de Evaluación Sistemáticos Exposiciones Preguntas diarias Trabajo final Clases practicas Etc. …

4 Contenido I.Introducción II.Tópicos fundamentales en Ingeniería III.Factores que afectan la selección de equipos IV.Tractores y equipos relacionados V.Equipos de excavación VI.Equipos de Acarreo VII.Equipos de Pavimentación VIII.Planificación y programación de obras

5 Bibliografía Método, planeamiento de equipos de construccion (Robert Peurifoy) El tractor (Vincent Ripoll) Maquinaria general en obras y movimientos de tierra (P. Galabru) Blog Otras fuentes o apuntes

6 Temas del encuentro La industria de la construccion El Ing. y la construccion El Ing.y la economía de la construccion Propiedades físicas de los suelos Resistencia al rodamiento Efecto pendiente sobre esfuerzo de tracción

7 Industria de la Construccion Necesidad Estudios (Prefactibilidad, factibilidad…. etc) Servidor publico Alternativas Métodos Optimizar

8 El Ing. y la Construccion Residente Supervisor Contratista Formulador Diseñador Métodos constructivos Equipos Especificaciones Planos Recursos H y M Optimizar

9 El Ing. y la Economía de la Construccion Materiales Mano de Obra Supervisión Equipos Utilidades Calidad Recursos Conocimientos Tecnología Equipos Optimizar PRINCIPIOS Y ETICA PROFESIONAL

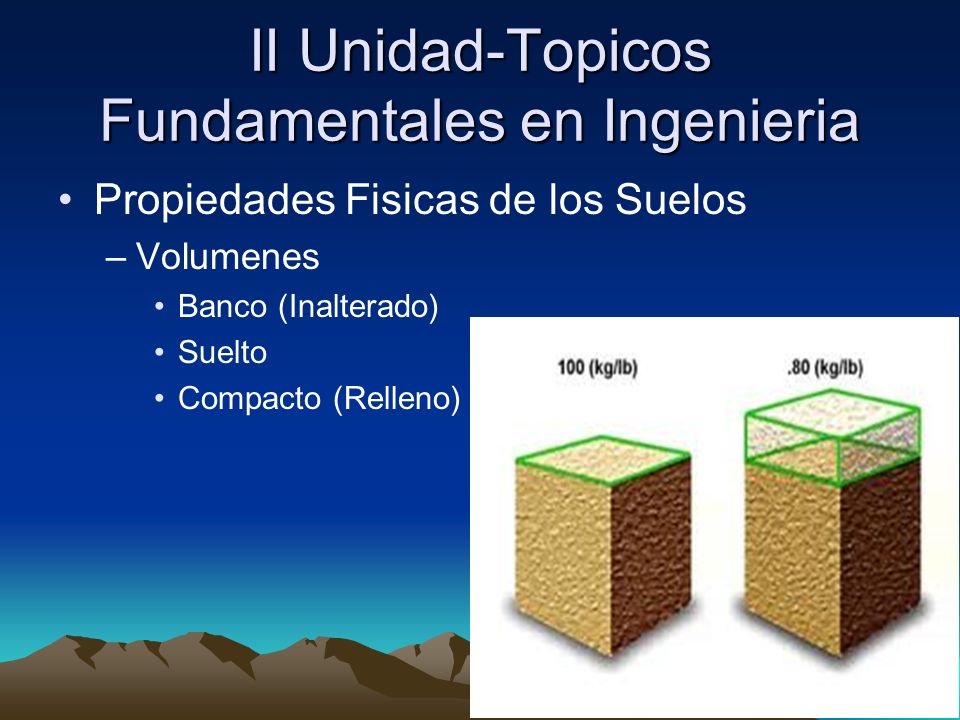

10 II Unidad-Topicos Fundamentales en Ingenieria Propiedades Fisicas de los Suelos –Volumenes Banco (Inalterado) Suelto Compacto (Relleno)

11

12 Resistencia al Rodamiento Es la fuerza que se opone al movimiento del vehiculo –Peso de vehiculo –Traccion –Llantas – R= P/W –Tabla 4.2

13 Traccion Es la fuerza de empuje de un tractor Expresado en lbs T o P = R * W

14 Efecto pendiente

15 Coeficiente de Traccion C.T = Fuerza de deslizamiento C.S.R.M Carga sobre las ruedas motrices Tabla 4.5

16 Traccion en la Barra Es la traccion disponible que puede ejercer un tractor de orugas sobre la carga que esta jalando Se expresa en libras

17 Rimpull Es la fuerza de traccion entre las llantas de hule y la superficie –R= 375*hp*E vel (mph)

18 MCI Trabaja combinando el oxigeno del aire con el combustible quemado despues de la mezcla para convertir la energia latente en energia mecanica

19 Efecto de Altura sobre MCI Para motores de gasolina y diesel la perdida de potencia debido a la altura sera aproximadamente igual a 3 % de la potencia al nivel del mar por cada 1000 ft de altura arriba del nivel del mar-

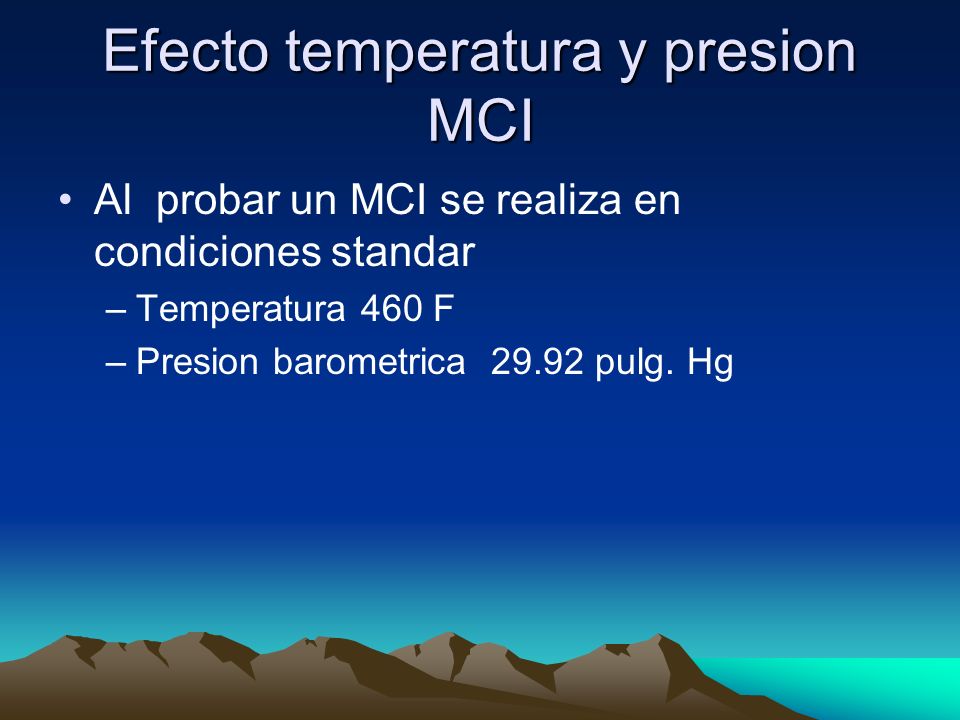

20 Efecto temperatura y presion MCI Al probar un MCI se realiza en condiciones standar –Temperatura 460 F –Presion barometrica pulg. Hg

21 Presiones barometricas promedio para diferentes alturas arrriba del nivel del mar Altura sobre el nivel del marPresion barometrica (pulg. Hg)

22 Clase Practica Objetivos: –Convertir unidades –Cantidad de viajes –Traccion –Resistencia al rodamiento –Potencia Efectiva Efecto altura Efecto temperatura y presion

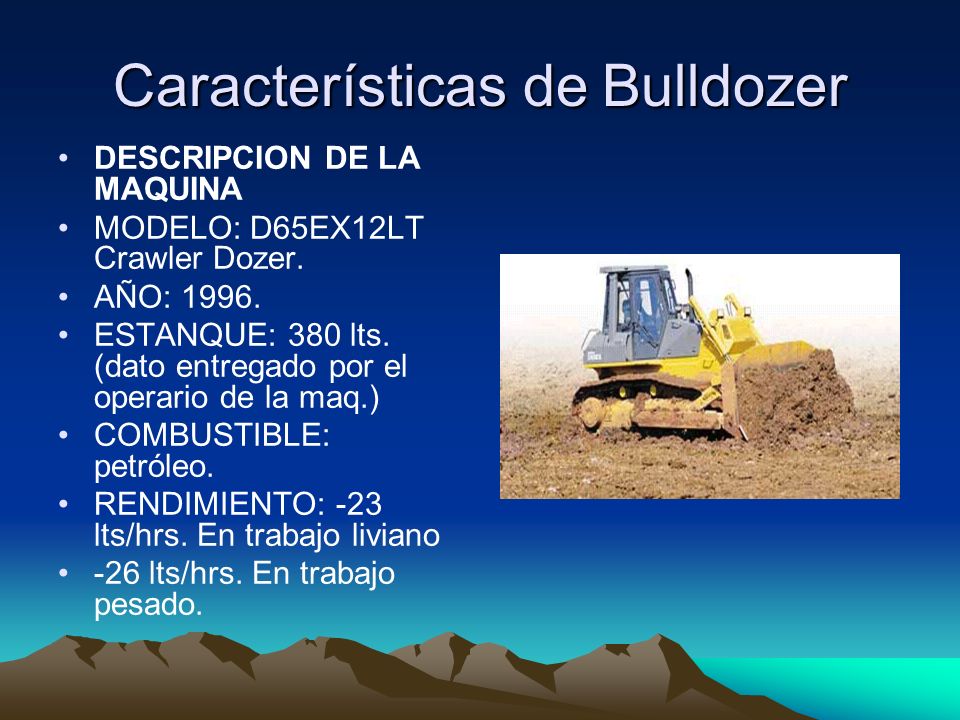

23 Características de Bulldozer DESCRIPCION DE LA MAQUINA MODELO: D65EX12LT Crawler Dozer. AÑO: ESTANQUE: 380 lts. (dato entregado por el operario de la maq.) COMBUSTIBLE: petróleo. RENDIMIENTO: -23 lts/hrs. En trabajo liviano -26 lts/hrs. En trabajo pesado.

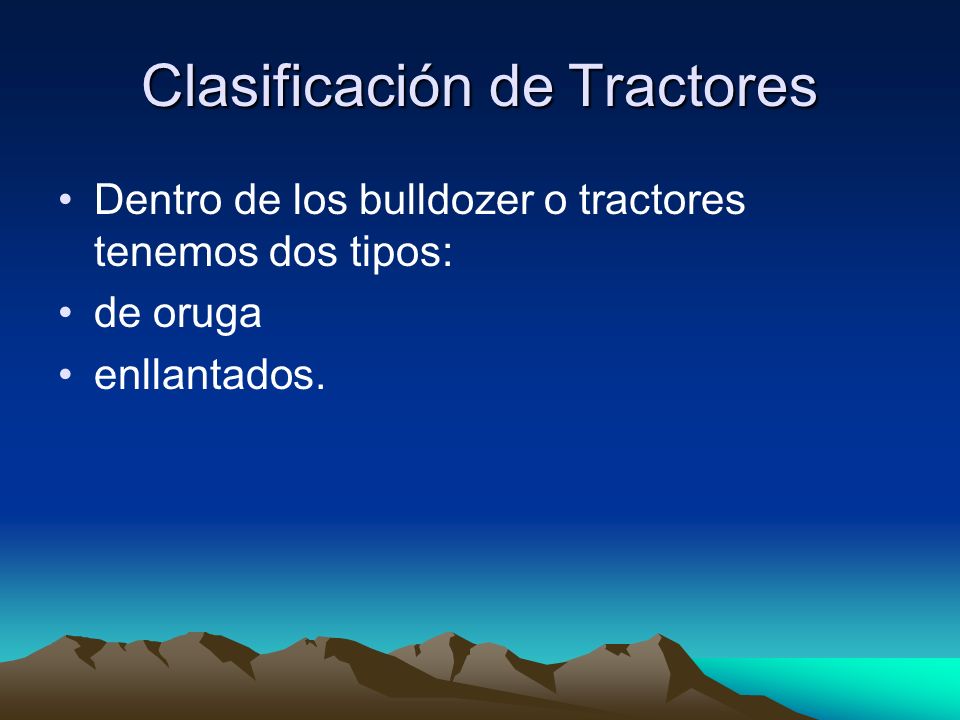

24 Clasificación de Tractores Dentro de los bulldozer o tractores tenemos dos tipos: de oruga enllantados.

25 Factores para determinar selección de equipo Al seleccionarse un tractor debe considerarse distintos factores que determinaran el tamaño, potencia, tipo de hoja a utilizar, entre otros. Algunos de estos factores son: El tamaño que se requiere para determinada obra. La clase de obra en la que se empleara, conformación, jalando una escrepa, jalando un vagón, arando, etc. El tipo de terreno sobre el que viajara, alta o baja eficiencia de tracción.. La firmeza del camino de acarreo. La rigurosidad del camino. Pendiente del camino. La longitud de acarreo. El tipo de trabajo que tenga que hacerse después de terminada la obra.

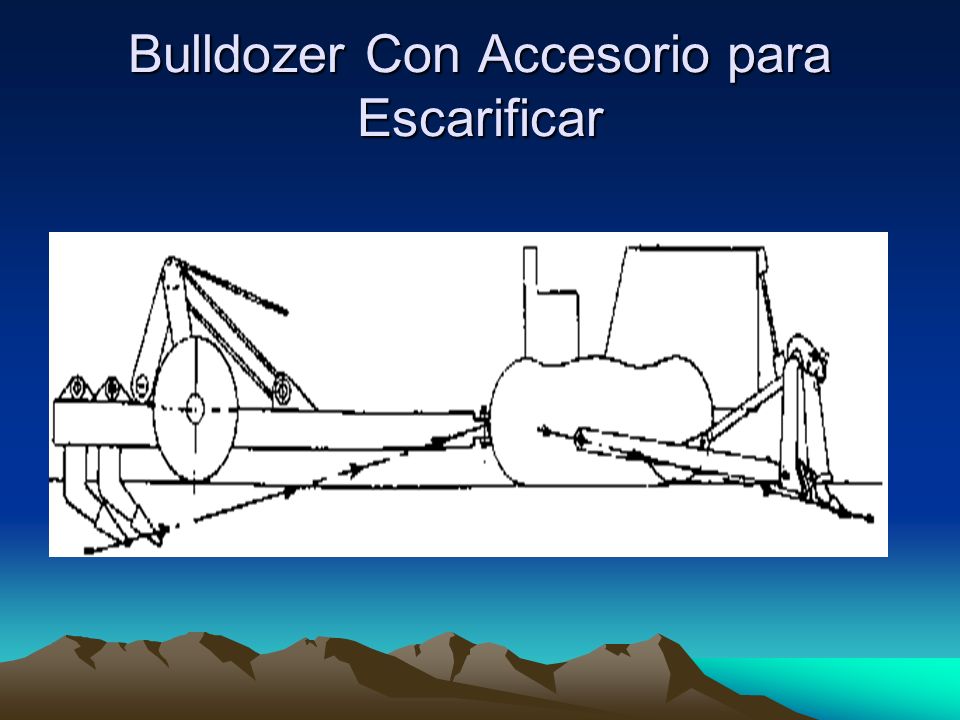

26 Bulldozer Con Accesorio para Escarificar

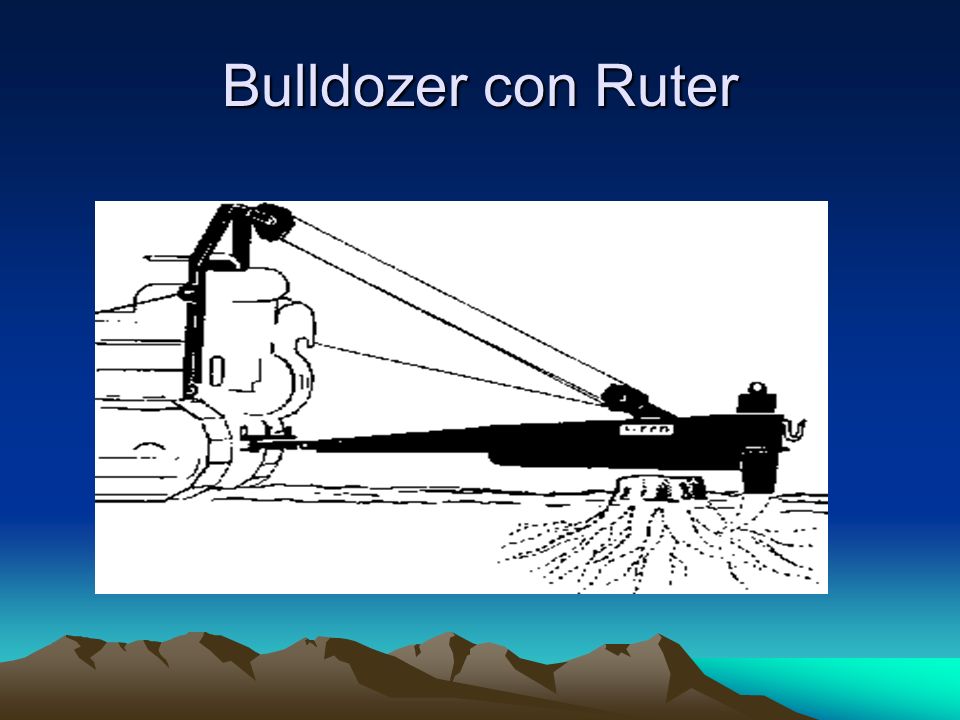

27 Bulldozer con Ruter

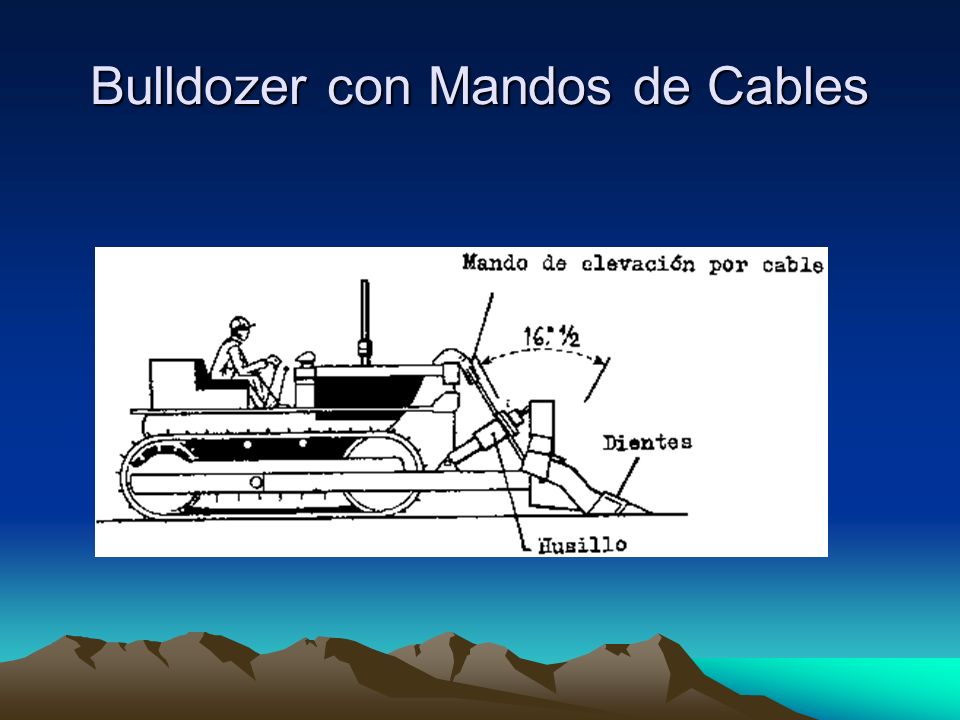

28 Bulldozer con Mandos de Cables

29 Rendimiento de los Bulldozer El rendimiento de un tractor se expresa en metros cúbicos por hora y depende de varios factores: habilidad del conductor, naturaleza del terreno, humedad y estado de los materiales y organización de las obras.

30 Tipos de Tractores

31 Clasificación según Cuchilla Según las circunstancias, podrá disponerse la cuchilla en tres posiciones principales: derecha (bulldozer), con inclinación horizontal (angledozer) o con inclinación vertical (tiltdozer).

32 Rendimientos La cuchilla de un bulldozer, tiene una capacidad teórica que varia con las clases de tierras y con el tamaño de la cuchilla. Si se conoce la capacidad de la cuchilla, puede det. el rendimiento aproximado de una maquina estimando el numero de pasadas que pueda efectuar en una hora.

33 Costos de Equipos Las consideraciones básicas para los costos del equipo sobre orugas son las mismas que para todos los equipos de movimiento de tierras. La parte mas importante del costo horario total del funcionamiento de este equipo, es el costo del bulldozer mismo. La operación de los tractores mas pequeños seria la excepción, en la que los salarios del operador podría representar una partida mayor, además de considerar que estas maquinas mas pequeñas podrían transportarse directamente sobre carretera y no utilizar camiones especiales para tal función. Un costo que debe observarse con cuidado, por parte del usuario responsable, es el de las reparaciones mayores, la cual debe considerarse aproximadamente igual a la tercera parte del costo de adquisición

34 Mantenimientos El mantenimiento periódico es uno de lo factores a considerar en el costo de la maquinaria ya que regularmente debe estarse haciendo un control de engrasado y aceites en general. En lo que refiere a Mantención periódica el operario nos explico que era precisamente el quien realizaba estas mantenciones ya que lograban abaratar costos para su empresa. A continuación nombraremos las mantenciones mas recurrentes que le realiza a su maquina.

35 Horas entre Mantenimientos CAMBIO DE ACEITE DE MOTOR A LAS 250 hrs. CAMBIO DE FILTRO DE ACEITE A LAS 250 hrs. CAMBIO DE FILTRO DE PETROLEO A LAS 250 hrs. CAMBIO DE FILTRO DE AIRE A LAS 250 hrs. CAMBIO DE ACEITE HIDRÁULICO A LAS 1000 hrs. CAMBIO DE ACEITE DE SIST. DE TRANS. A LAS 1000 hrs. CAMBIO DE ACEITE MANDOS FINALES A LAS 1000 hrs.

36 Fotos de Equipos

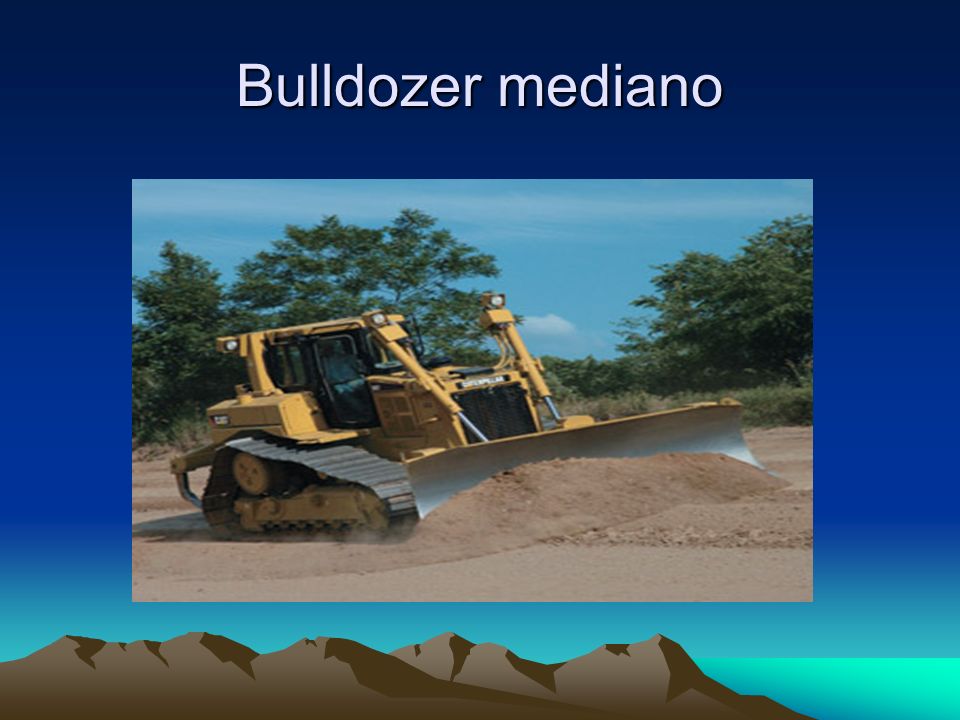

37 Bulldozer mediano

38 Mototrailla

39

40 Mototrailla

41 Bulldozer D8 Peso de operación:84850 lbs Potencia: 310 hp

42 Bulldozer D10 Peso de Operación: lbs Potencia: 580 Hp

43 Bulldozer D6 Peso de Operación: lbs Potencia: 185 Hp

44

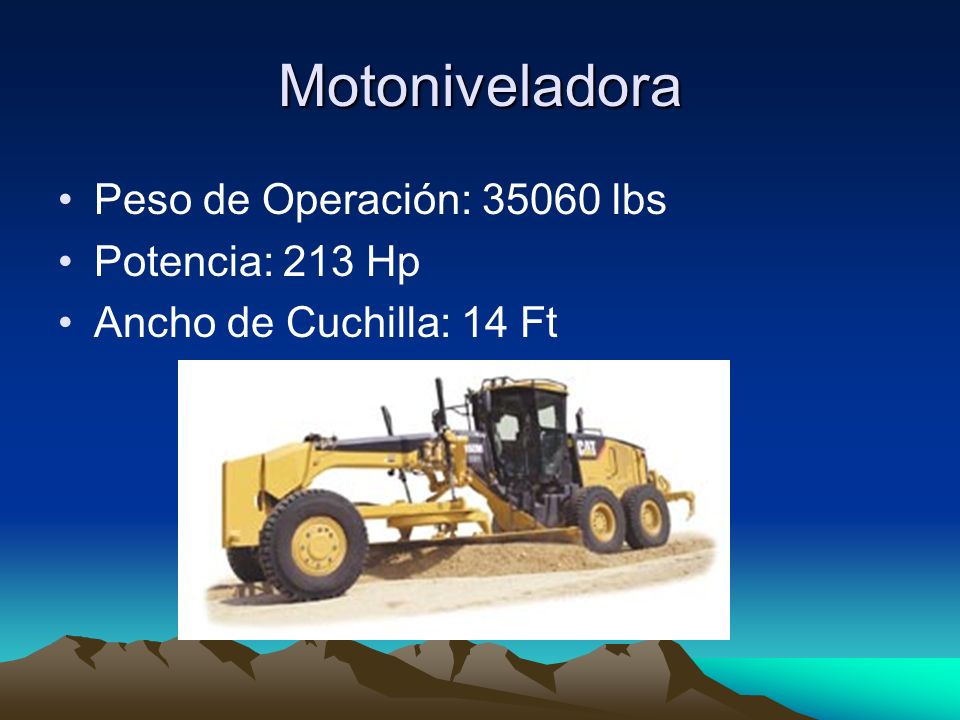

45 Motoniveladora Peso de Operación: lbs Potencia: 213 Hp Ancho de Cuchilla: 14 Ft

46

47

48 Bulldozer sobre Neumáticos

49 Pavimentadoras

50 Compactadora de Rodillos

51

52 TAREA Investiga para compartir en próximo encuentro: Diferencias entre compactación y consolidación Ensayos proctor Contenido de humedad optima Caracteristicas y funcionamiento de Motores de combustión interna

53 Fin de Presentación Elaborado por Ing. Edson Rodríguez Solórzano Docente de UNI-RUACS
