1 Explotacion de Equipos III Unidad Ing. Edson Rodriguez Solórzano UNI-RUACS 2013

2 Tematica III Unidad Factores que afectan la seleccion de Equipos Clasificacion de Equipos Tipos de Suelo Costos de Equipos

3 III Unidad factores que afectan la seleccion de Equipos Tipo de Obra Rendimiento Productividad Inversion=Rentabilidad Financiamiento Vida Util Acceso (pendiente) Refacciones Combustible, potencia, tipo de suelos, etc..

4 1 cargadora frontal 1 retroexcavadora 1 vibrocompactadora 1 motoniveladora 1 bulldozer D4 1 camion cisterna ( 1500gal) 4 camiones volquetes Modulo Constructivo

5 Clasificacion de Equipos Funcion del trabajo que se realiza Excavacion, unidades de acarreo, unidades de izaje, de perforacion y procesamiento de agragados Funcion de Operacion I grupo (Excavadoras y acarreo) II grupo (Produccion de agregados, asfalto cimentacion y montaje)

6 Maquinas que excavan y trasladan - Tractores con hoja empujadora. - Tractores con escarificador. - Motoniveladoras. - Mototraíllas. - Cargadoras.

7 Excavadoras Bulldozers Traillas Excavadora universal Retroexcavadora Dragalina Excavadora bivalva

8 Cargadoras y Acarreo Cargadora Frontal Retroexcavadora Volquetes Cisternas Camiones fuera de camino (DUMPERS) Low boy

9 Compactacion Pesados Cilindros de llantas Cilindros vibratorios Compactador sobre neumatico Pata de cabras Ligeros Pisones de impacto (ranas) Rodillos lisos vibratorios Placas o bandejas vibrantes

10

11 Investigacion Tabla 4.3 Rango de utilización de maquinaria según el Indice de Excavabilidad. Tabla 4.4 Ensayos geomecánicos para evaluar la excavabilidad de las rocas mediante rotopalas. BLOG Movimiento de tierras

12 Tipos de Equipos Standard Especial Es un equipo empleado para una sola obra o para un tipo de operacion en particular

13 Clasificacion de los SuelosSuelos Tipo ISuelos Sueltos Tipo IISuelos de dureza media Tipo III Suelos compactos o roca blanda Tipo IVRoca Dura Tipo VRoca muy dura

14 Costo de Equipos Refacciones Depreciacion Mantenimiento Inversion Impuesto Seguro Combustible (operacion) Almacenamiento

15 Costo de Posesion (Gasto Fijo) Costo incurrido por la propiedad del equipo. Ocurre en todo momento, trabaje o no el equipo. Se toman 2112 horas al año (176 h/mes x 12 meses)

16 Costo de Operacion (Gasto Variable) Se incurre en éste sólo al trabajar la máquina.

17

18 Combustible Potencia 50-90% Tiempo 45/55 min/ horas Diesel =0.04gal x hp x hora Gasolina = 0.06 gal x hp x hora

19 Aceite Q = hp x 0.6 x lbs por hp-hr + C 7.4 lb por gal t C= capacidad del carter T= horas entre cambio de aceite Hp= potencia

20 Depreciacion Es el valor reducido o que pierde un activo producto del uso del mismo Esta en funcion de la Vida util de un activo La mas empleda es la Depreciacion en linea recta Es un escudo fiscal

21 Costo de Inversion Costo de invertir en maquinas Interes del dinero nvertido Impuestos Cobro de interes fijo sobre adquisicion Interes cobrado debe estar basado en valor real del equipo

22 Inversion Media Valor Medio IM= (1+n)*100/2n

23 Ejercicio AñosValor en LibrosDepreciacionV Recuperado 0350, ,00070, ,00070,000140, ,000210, , , ,000350,000

24 Seguro, Impuesto, Almacenamiento SIA = 10 % IM

25 VIDA ECONÓMICA ÚTIL (VEU) La Vida Económica Útil de una máquina puede definirse como el período durante el cual dicha máquina trabaja con un rendimiento económicamente justificable. Generalmente, los manuales y libros técnicos estiman la vida útil en horas totales, a título indicativo se pueden dar los siguientes rubros: Maquinaria liviana: 6,000 horas de trabajo; 3 años de duración. Maquinaria pesada: 10,000 horas de trabajo; 5 años de duración. Maquinaria súper pesada: 16,000 horas de trabajo; 8 años de duración. Lo señalado supone 2,000 horas de trabajo por año, esto representa que la máquina trabaja (o está disponible) 300 días al año, un mes de 25 días y un día de 8 horas; con un rendimiento del 80%, lo que se ajusta con bastante aproximación a la realidad

26 Costos de Obras Fijos Directos Gastos Generales Utilidad Impuestos

27 Costos Fijos corresponden a la amortización y depreciación del equipo, al interés del capital invertido y al costo de seguros. Costos Directos Son las erogaciones que se realizan para la compra de materiales, para el funcionamiento del equipo (combustible, lubricantes, filtros, neumáticos, etc.), los salarios del personal, el costo de conservación y reparación del equipo.

28 Gastos Generales Representan los gastos administrativos, de dirección y supervisión, del apoyo logístico a la obra, alquiler y equipamiento de oficinas, salario de secretarias, materiales de escritorio, etc.

29 Utilidad Es el porcentaje de ganancia a que tiene derecho el dueño de la empresa, el cual dependerá de las condiciones de mercado y de la política que sigue su administración Impuestos En el costo final se debe considerar el monto que corresponde al pago de impuestos, especialmente los correspondientes al Valor Agregado I.V.A. y el impuesto de Transacciones I.T, de acuerdo a las disposiciones fiscales actualmente vigentes.

30 Anexos Equipos Especiales

31

32

33

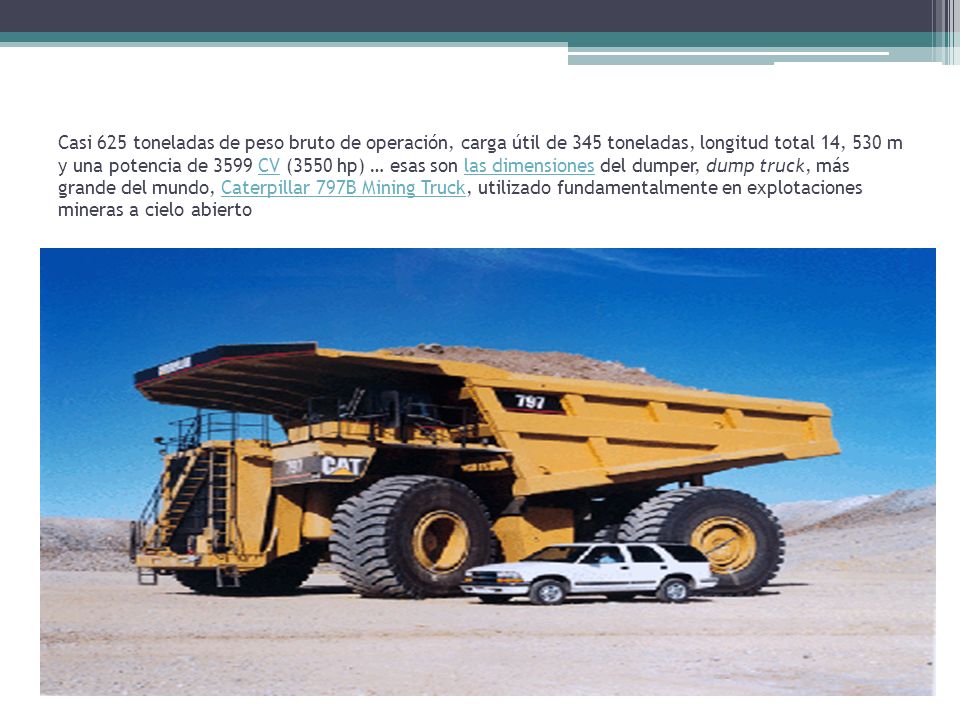

34 Casi 625 toneladas de peso bruto de operación, carga útil de 345 toneladas, longitud total 14, 530 m y una potencia de 3599 CV (3550 hp) … esas son las dimensiones del dumper, dump truck, más grande del mundo, Caterpillar 797B Mining Truck, utilizado fundamentalmente en explotaciones mineras a cielo abiertoCVlas dimensionesCaterpillar 797B Mining Truck

35 Con un motor Cat C18 ACERT de 18.1L que rinde más de 530 cv y un peso de kg, la Caterpillar 24H es la motoniveladora más grande del mundo en la actualidad. Su hoja vertedera mide 7315 mm de ancho por 1067 mm de alto, con un espesor de 50 mm. En su depósito de combustible caben 1326 L de gasóleo y su sistema hidráulico necesita 264 L de aceite.

36

37

38 La K es la grúa de torre más grande del mundo, tan descomunal como desconocida. Es capaz de levantar pesos de 132 toneladas de carga máxima y 91 toneladas a una distancia máxima de 100 metros

39

40 Mototrailla

41 Cargadora Frontal

42 Camion Volquete

43 Motoniveladora

44 Vibrocompactadora

45 Retroexcavadora

46 Low Boy

47 Excavadora

48 Backhoe

49 Gruas

50

51 Retroexcavadora

52 Gracias por su amable atencion
