Curso MDS-VDS Estructura del curso Técnico Comercial Introducción
¿Por qué MDS/VDS? Arquitectura General del Sistema Catálogo Troncal Troncal Audio / Video Entradas generales MDS Troncal Audio / Video Bloques interiores VDS MDS Digital Cableado ¿Cómo calcular un presupuesto? Decoder MDS-VDS Libro Técnico Entradas Generales MDS Audio Vídeo MDS Digital MDS Digital Principios de Funcionamiento Disponibilidad de comunicación Llamada MDS de 4 dígitos Llamada MDS de 6 dígitos MDS Direct MDS Direct Conversaciones simultáneas Código de Bloque y Vivienda Código de Bloque y Vivienda Bloques interiores VDS Audio Vídeo N terminales N terminales Componentes del Sistema Decoder MDS-VDS Conserjería Terminales Entradas generales + Bloques interiores VDS Descripción MDS Digital Modelos Vídeo & Audio Combinado Modos de funcionamiento Programación Programación Alimentación Entradas generales + Chalets (VDS) Propuestas de presupuesto y soluciones Técnico Comercial

¿Por qué MDS/VDS?

MDS-VDS ¿Por qué MDS-VDS? Características de los sistemas
"Miles de Apartamentos" "Miles de Placas" Sistema MDS Digital:  Posibilidades casi ilimitadas (apartamentos/accesos/distancia).  Compleja instalación: multitud de hilos. Sistema VDS:  Simplicidad en la instalación.  Caracerísticas restringidas (apartamentos/accesos/distancia). MDS Digital MDS-VDS Reducción de la complejidad en la instalación características "pocos hilos" VDS (Evolución histórica) Tiempo  Mejores prestaciones de la ENTRADA GENERAL MDS  Utilización del bus VDS sencillo BLOQUES INTERIORES MDS-VDS Características de los sistemas Terminales (en la estación de la puerta) Placas (fuera de la estación de la puerta) Conserjería Distancias en metros Cables BUS (audio) Cables BUS (audio+vídeo) MDS Digital Infinita Limitada por ruido inductivo 6 8 + COAX 63 bloques x 9999 apartamentos 32 / bloque 10 / bloque VDS 199 2 1 200 3 3 + COAX

¿Por qué MDS-VDS? FLEXIBILIDAD
Principales Características Combinación: Sistema MDS en Entradas Generales + Sistema VDS en Bloques Interiores Toma lo mejor de cada sistema: MDS & VDS. MDS: accesos múltiples (placas y conserjería/s), varios bloques interiores, 9999 códigos de vivienda, distancias largas,... VDS: simplicidad en la instalación 3 hilos + coax. FLEXIBILIDAD El sistema MDS-VDS requiere una programación sencilla: Decoder MDS-VDS Una vez esté programado, convertirá MDS   VDS Teléfonos/monitores VDS Se asignará un código de dirección VDS diferente a cada terminal de vivienda VDS. PROGRAMACIÓN

. . . . . . . . . . . . ¿Por qué MDS-VDS? Vista general
BLOQUE VDS BLOQUE VDS BLOQUE VDS . . . . . . TRONCAL VDS DECODER MDS-VDS PLACA VDS MDS UNIDAD CENTRAL MDS UNIDAD CENTRAL . . . . . . PLACA MDS CONSERJERÍA MDS PLACAS MDS CONSERJERÍA MDS PLACAS MDS ENTRADA GENERAL MDS ENTRADA MDS ENTRADA MDS Entrada General basada en el Sistema MDS Digital Sistema basado en "Unidad Central MDS": se pueden enlazar hasta 63 Unidades Centrales vía bus FXL. Se permiten hasta 32 accesos entre placas de audio y/o vídeo (máximo 10 terminales de conserjerías) por cada Unidad Central. Control de acceso mediante teclado, proximidad o lector de huella (según modelo de placa). Bloques interiores basados en el Sistema VDS 199 viviendas por bloque (máx.). Se pueden instalar hasta 2 placas de calle VDS en cada bloque interior. 1 x MDS-VDS decoder es necesario por cada Bloque interior VDS.

Arquitectura General del Sistema MDS-VDS

Bloque VDS Bloque VDS Placa VDS Bloque VDS Bloque VDS VDS Placa VDS (N.º placa VDS) Placa VDS Placa VDS BUS VDS BUS VDS BUS VDS BUS VDS BUS DECODER MDS BUS DECODER MDS MDS MDS-VDS decoder MDS-VDS decoder MDS-VDS decoder MDS-VDS decoder Unidad Central Unidad Central Unidad Central BUS FXL ENTRADA GENERAL PLACAS & CONSERJERÍA

AUDIO / 1 x Unidad de Conserjería MDS Teléfonos VDS LOFT Ref. 3390 1 x Conserjería MDS (para todo el sistema) 1 x Decoder MDS-VDS por bloque Entradas Generales Bloque 1 Bloque 2 Placas VDS-City Ref Vdc Bus VDS Placa PRINCIPAL Placa SECUNDARIA Decodificador MDS/VDS Ref. 2409 Unidad de suministro de potencia Ref Vdc VDS-Direct de la operación. Unidad central MDS Ref. 2405 Bus MDS Interruptor de la placa MDS Ref. 2379 BLOQUE 2 BLOQUE 1 Bus placa MDS-Digital Placas Conserjería MDS Ref. 2537 Acceso 1 Acceso 2 Acceso 3 Acceso 4 ENTRADA GENERAL

VÍDEO / 1 x Unidad de Conserjería MDS Distribuidor de vídeo Distribuidor de vídeo 1 x Conserjería MDS (para todo el sistema) 1 x Decoder MDS-VDS por bloque Monitores SMILE VDS Entradas Generales Bloque 1 Bloque 2 4830 4830 Bus VDS Bus VDS Unidades de suministro de alimentación Ref Vdc Ref Vdc Cambiador VDS Ref.2450 Decodificador MDS/VDS Ref. 2409 Decodificador MDS/VDS Ref. 2409 Unidad central MDS Ref. 2405 VDS-Digital Placa Skyline Bus MDS Bus MDS Principal Principal Secundaria Interruptor de la placa MDS Ref. 2379 Coaxial Bus placa Bus placa Bus placa BLOQUE 1 BLOQUE 2 Distribuidor de vídeo MDS-Digital Placas Skyline Conserjería MDS Ref. 2537 Acceso 1 Acceso 2 Acceso 3 Acceso 4 ENTRADA GENERAL

CARACTERÍSTICAS ADICIONALES N x Unidades Centrales MDS
Arquitectura General del Sistema MDS-VDS Es posible emplear 1 x Unidad Central MDS por bloque: esta tipología permite disfrutar de características y ventajas adicionales. MDS-VDS decoder BLOQUE 1 BLOQUE 2 BLOQUE 3 BLOQUE 4 Unidad Central BUS FXL Hasta 63 x U.C. CARACTERÍSTICAS ADICIONALES N x Unidades Centrales MDS Lift Control. Funcionalidades del sistema de Control de Acceso Estaciones de Conserjería disponibles para cada bloque interior La Conserjería VDS 2536 no es compatible con el sistema MDS-VDS. Con 1xU.C. por bloque se puede utilizar la Conserjería MDS 2537 en los Bloques interiores. Posibilidades de llamadas de 6 dígitos: 2 Dígitos por U.C. + 4 Dígitos por apartamento. Se puede utilizar el formato de llamada de 4 Dígitos dentro de cada bloque por cuestiones de personalización (ejemplo: formato "piso/apartamento") Placas de puerta MDS en los bloques interiores: Es posible instalar más de 2 placas de puerta MDS de bloques interiores (a diferencia del límite de 2 x placas VDS). Las placas interiores MDS Digital pueden comunicarse con la Conserjería MDS (las placas VDS no) Más de 99 apartamentos por bloque: Está permitido hasta un máximo de 199 apartamentos por bloque, de modo que se mantiene la independencia de las conversaciones del bloque interior

BUS UNIDAD CENTRAL (FXL)
Arquitectura General del Sistema MDS-VDS AUDIO / N x Unidades Centrales MDS Teléfonos VDS iLOFT Ref. 5601 1 x Unidad Central MDS por bloque 1 x Decoder MDS-VDS por bloque Entradas Generales Bloque 1 Bloque 2 Bus VDS Ref Vdc Decodificador MDS/VDS Ref. 2409 VDS-City de la operación Unidad de suministro de potencia Ref Vdc VDS-Direct de la operación Bus MDS Unidad central MDS Ref. 2405 BUS UNIDAD CENTRAL (FXL) Interruptor de la placa MDS Ref. 2379 Bus placa BLOQUE 1 MDS-Digital Placas MDS-Digital Placas Conserjería MDS Ref. 2537 Acceso 1 Acceso 2 Acceso 3 Acceso 4 Acceso 1 Acceso 2 …. ENTRADA GENERAL BLOQUE 2

BUS UNIDAD CENTRAL (FXL)
Arquitectura General del Sistema MDS-VDS VÍDEO / N x Unidades Centrales MDS Monitores VDS SMILE Ref. 6545 Distribuidor de vídeo Distribuidor de vídeo 1 x Unidad Central MDS por bloque 1 x Decoder MDS-VDS por bloque Entradas Generales Bloque 1 Bloque 2 Bus VDS Interruptores VDS Ref.2450 4830 Decodificador MDS/VDS Ref. 2409 Unidades de suministro de alimentación Ref Vdc Ref Vdc VDS-Direct de la operación VDS-City de la operación Bus MDS Unidad central MDS Ref. 2405 BUS UNIDAD CENTRAL (FXL) Interruptor de la placa MDS Ref. 2379 Coaxial Bus placa BLOQUE 1 BLOQUE 2 Distribuidor de vídeo MDS-Digital Placas Conserjería MDS Ref. 2537 Acceso 1 Acceso 2 Acceso 3 Acceso 4 ENTRADA GENERAL

AUDIO/ Instalación MDS - VDS. Chalets. Chalet 1 CHALET 1 CHALET 2 CHALET 3 Chalet 2 Chalet 3 BUS VDS BUS VDS BUS VDS Entrada General 4830 4830 18 Vdc 4830 Placa VDS Placa VDS Placa VDS 2409 Decoder MDS-VDS 2409 2409 2409 2405 Unidad Central 4813 PSU 12 Vdc BUS MDS 2379 Cambiadores de placa BUS PLACA Conserjería Acceso 1 Acceso 2 Acceso 3 Acceso 4 ENTRADA GENERAL

VÍDEO MDS (6 hilos + Coax + 2 cables de alimentación)
Arquitectura General del Sistema MDS-VDS Cableado del Sistema MDS-VDS (I) MDS VDS AUDIO MDS (6 hilos) COAXIAL + 2 hilos 3 hilos + COAXIAL 18Vdc PAT (Par Trenzado Apantallado) para la transmisión de datos VÍDEO MDS (6 hilos + Coax + 2 cables de alimentación) VÍDEO VDS ENTRADAS GENERALES BLOQUES INTERIORES MDS Digital VDS AUDIO 4 hilos + Par trenzado apantallado (PTA) para alimentación audio: +/- 12Vdc para señales audio: “2” (bajada) & “6” (subida) PAT (2 hilos) para datos: "D1", "D2". AUDIO 3 hilos para alimentación audio: +/- 18Vdc para Audio + Datos. VÍDEO VÍDEO 6 hilos + Par trenzado apantallado (PTA) + COAX para alimentación audio: +/- 12Vdc para señales audio: “2” (bajada) & “6” (subida) PTA (2 hilos) para datos: "D1", "D2" para alimentación vídeo: +/- 18Vdc COAX 3 hilos + COAX para alimentación audio: +/- 18Vdc para Audio + Datos COAX

ENTRADA GENERAL MDS DIGITAL
Arquitectura General del Sistema MDS-VDS Cableado del Sistema MDS-VDS (II) BUS PLACA: Conexión entre placas y unidad central. Audio: 4 hilos + Par trenzado apantallado (PTA) para alimentación audio: +/- 12Vdc para Audio: 2 (bajada) & 6 (subida) Vídeo: 7 hilos + Par trenzado apantallado (PTA) + COAX para alimentación audio: +/- 12Vdc para Audio: 2 (bajada) & 6 (subida) para alimentación vídeo: +/- 18Vdc para activación telecámara: CT COAX. BUS DECODER: [BUS MDS+COAX] Enlace entre *EG y *BI Audio: 4 hilos + Par trenzado apantallado (PTA). Vídeo: 4 hilos + Par trenzado apantallado (PTA).+ COAX para alimentación audio: +/- 12Vdc para Audio: 2 (bajada) & 6 (subida) COAX. BUS VDS: Conexión Bloque VDS y Unidad Central. Audio: 3 hilos. Bus VDS para alimentación audio: +/- 18Vdc para Audio + Datos Vídeo: 3 hilos + COAX. Bus VDS + COAXIAL para alimentación audio & vídeo: +/- 18Vdc para Audio + Datos COAX. CABLEADO DE PLANTA: Bus VDS + COAXIAL Cableado BUS (detalle) CABLEADO DE PLANTA BUS VDS COAXIAL BLOQUE VDS Vídeo Cambiador Acceso 1 BLOQUE 1 BUS DECODER 2405 Unidad Central BUS MDS COAXIAL Placa Cambiadores BUS PLACA Conserjería Acceso 1 Acceso 4 Acceso 2 Acceso 3 ENTRADA GENERAL MDS DIGITAL *EG: Entradas Generales MDS *BI: Bloques interiores VDS

CABLES. Distancias y Secciones Sistema MDS Sistema VDS Audio (hasta 200m) Vídeo (hasta 200m): 3 hilos + Coaxial Vídeo (hasta 100m): UTP CAT5 (5 hilos) Distancia máxima desde la placa VDS hasta el último terminal en cada ramal: 200 m. Fermax suministra una serie de CABLES especialmente diseñados para los sistemas MDS y VDS: Ref & Ref. 5919 La Ref y la Ref son válidas para distancias de hasta 300 metros. Para distancias mayores, consulte las secciones recomendadas en la tabla del sistema MDS.

MDS-VDS Troncal del Sistema

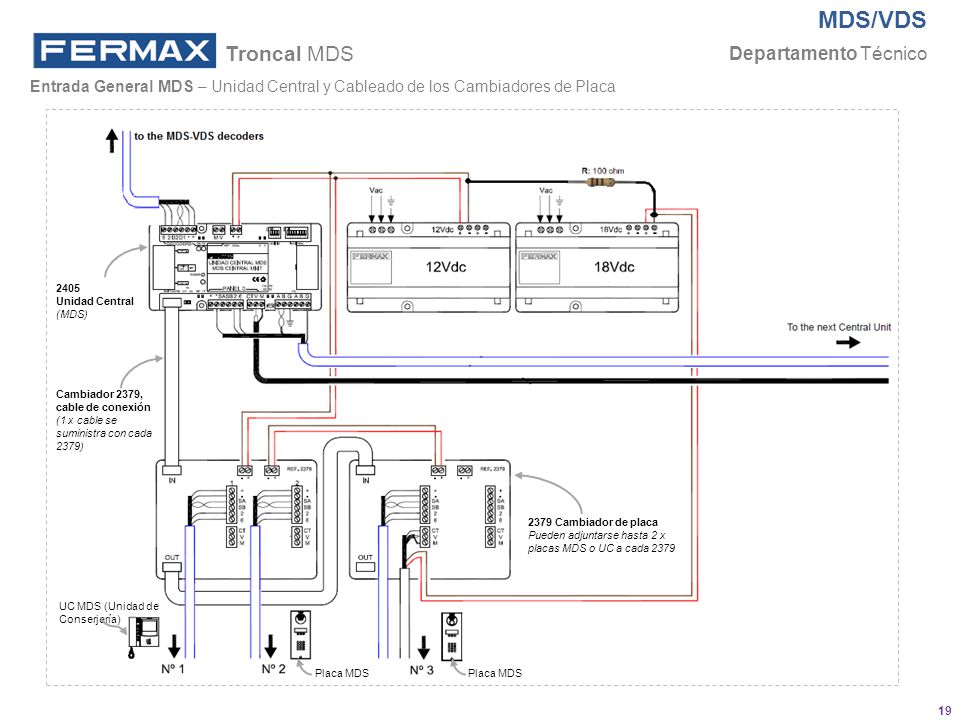

Troncal MDS Entrada General MDS – Unidad Central y Cableado de los Cambiadores de Placa 2405 Unidad Central (MDS) Cambiador 2379, cable de conexión (1 x cable se suministra con cada 2379) 2379 Cambiador de placa Pueden adjuntarse hasta 2 x placas MDS o UC a cada 2379 UC MDS (Unidad de Conserjería) Placa MDS Placa MDS

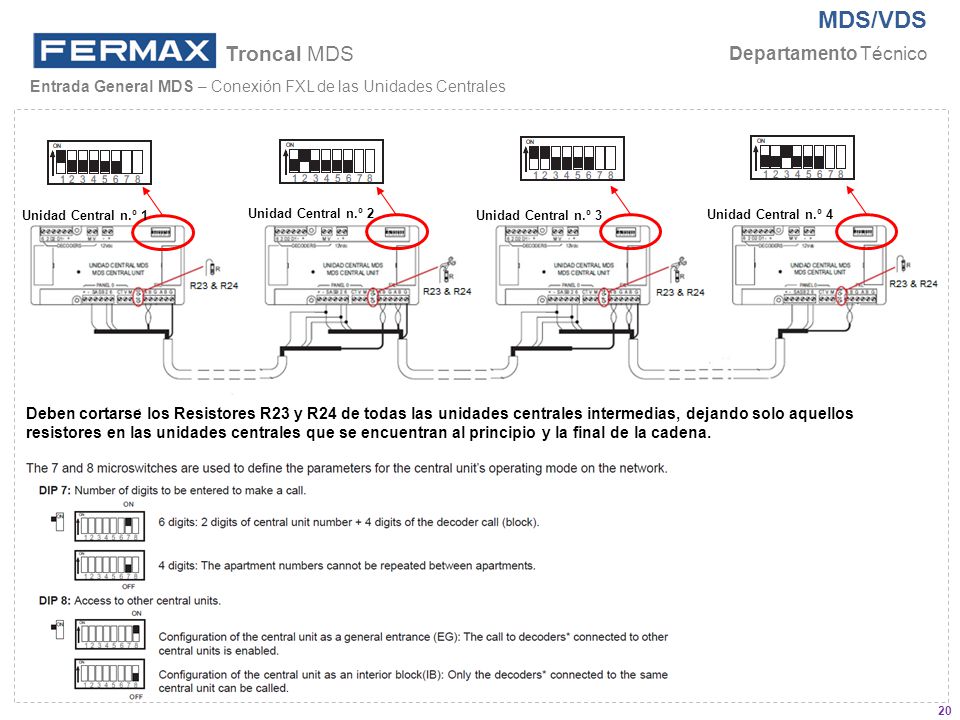

Troncal MDS Entrada General MDS – Conexión FXL de las Unidades Centrales Unidad Central n.º 1 Unidad Central n.º 2 Unidad Central n.º 3 Unidad Central n.º 4 Deben cortarse los Resistores R23 y R24 de todas las unidades centrales intermedias, dejando solo aquellos resistores en las unidades centrales que se encuentran al principio y la final de la cadena.

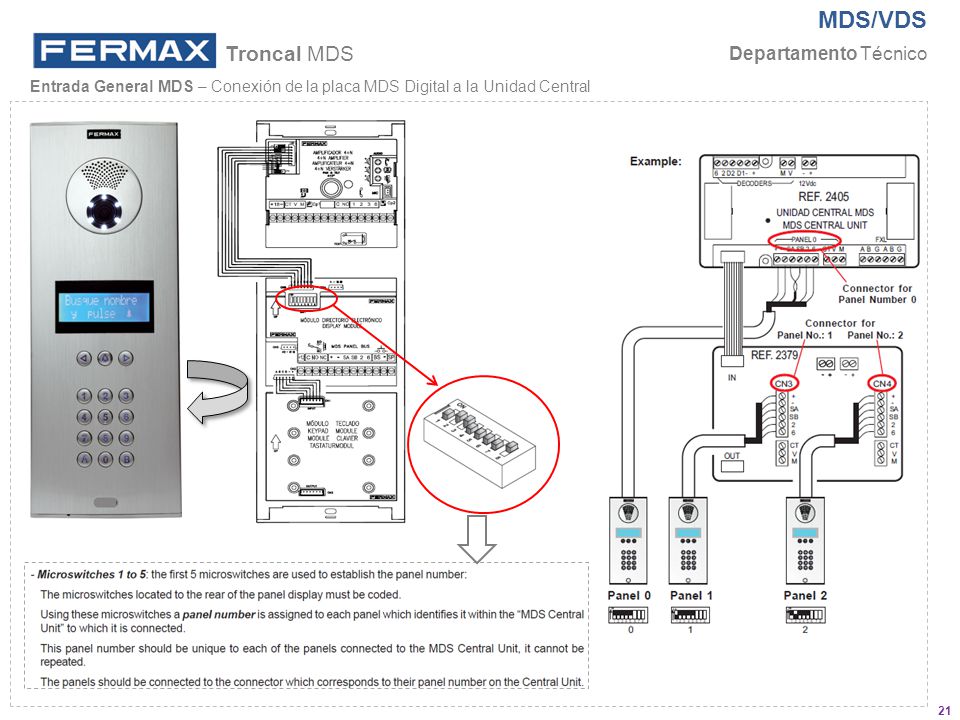

Troncal MDS Entrada General MDS – Conexión de la placa MDS Digital a la Unidad Central

Troncal del Bloque Interior VDS
Bloque VDS – Cableado - desde el Decoder MDS-VDS hasta el BUS MDS DETALLE del cableado si la Entrada General es de AUDIO 1 x Conserjería MDS (para todo el sistema) 1 x Decoder MDS-VDS por bloque BUS VDS (+, - , L) CABLEADO DE PLANTA BUS VDS Acceso 1 BLOQUE 1 BUS DECODER BUS DECODER BUS DECODER BUS MDS

Bloque VDS – Cableado - desde el Decoder MDS-VDS hasta el BUS MDS DETALLE del cableado si la Entrada General es de VIDEO BUS VDS (+, -, L) COAXIAL 1 x Conserjería MDS (para todo el sistema) 1 x Decoder MDS-VDS por bloque CABLEADO DE PLANTA BUS VDS COAXIAL BUS DECODER BUS DECODER Acceso 1 BLOQUE 1 COAXIAL COAXIAL BUS DECODER BUS MDS BUS MDS BUS MDS COAXIAL Este distribuidor de vídeo permite desviar la señal de vídeo desde la EG hasta el bloque interior.

Bloque VDS – Cableado - desde el Decoder MDS-VDS hasta el BUS MDS DETALLE del cableado si la Entrada General es de VIDEO 1 x Unidad Central MDS por bloque 1 x Decoder MDS-VDS por bloque Decoder MDS-VDS CABLEADO DE PLANTA 2409 Bus VDS 2450 COAXIAL 18Vdc 12Vdc 18Vdc Distribuidor de vídeo Acceso 1 2448 2405 4813 4830 BLOQUE 1 Unidad central MDS Alimentación del distribuidor* Desde la anterior U.C. MDS Desde "CT" de la Unidad Central hasta el terminal "4" en el distribuidor Hasta la siguiente U.C. MDS BUS FXL 12Vdc BUS MDS *NOTA: de manera alternativa, el distribuidor de vídeo también se puede alimentar proporcionando 18VDC en su terminal "+18". De este modo, el distribuidor estará encendido permanentemente. COAXIAL Este distribuidor de vídeo permite desviar la señal de vídeo desde la EG hasta el bloque interior.

Bloque VDS – Cableado del Bloque Interior CASO TIPO ENTRADA GENERAL BLOQUE INTERIOR A AUDIO B VÍDEO C D E sin placa F G Chalet con placa AUDIO H Chalet con placa VÍDEO I J BUS VDS COAXIAL Acceso 1 BLOQUE 1 El cableado en los esquemas de instalación es el mismo independientemente del tipo de placa VDS utilizada: VDS Cityline o Skyline. Placa de Pulsadores, Placa VDS Direct y Placa VDS Digital.

Bloque VDS – Cableado del Bloque Interior caso A EG: AUDIO BI: AUDIO caso B EG: VÍDEO BI: VÍDEO

Bloque VDS – Cableado del Bloque Interior caso C EG: VÍDEO BI: AUDIO caso D EG: AUDIO BI: VÍDEO

Bloque VDS – Cableado del Bloque Interior caso E EG: AUDIO BI: SIN Placa caso F EG: VÍDEO BI: SIN Placa

Bloque VDS – Cableado del Bloque Interior caso G EG: AUDIO BI: CHALET con Placa AUDIO caso H EG: VÍDEO BI: CHALET con Placa VIDEO

Bloque VDS – Cableado del Bloque Interior caso I EG: VÍDEO BI: CHALET con Placa AUDIO caso J EG: AUDIO BI: CHALET con Placa VIDEO

Libro técnico

Libro técnico FERMAX edita Libros técnicos para cada sistema que ayudan al usuario a adquirir un profundo conocimiento de las características y posibilidades del sistema. Los Libros técnicos incluyen esquemas de instalación detallados. Disponibles en formato electrónico (PDF) y papel. Descargue los PDF desde la página web de FERMAX (Sección de descargas -> libros):

Sistema MDS-VDS Principios de Funcionamiento

Comunicación disponible MDS- VDS. COMUNICACIÓN E.G. PLACA MDS Bloque interior VDS 1 1 Llamada a las viviendas de los Bloques Interiores VDS desde la Placa MDS de la E.G. 2 2 Llamada a la Conserjería desde la Placa MDS de la E.G. Placa E.G. Conserjería MDS Bloque interior VDS COMUNICACIÓN CONSERJERÍA MDS E.G. 3 Llamada a las viviendas de los Bloques interiores VDS desde la Conserjería. 3 4 4 Comunicación interna a la Placa MDS desde la Conserjería MDS. 5 4 3 5 Llamada hasta la Conserjería MDS desde el Terminal VDS. 6 Placa E.G. Conserjería MDS 2 Conserjería MDS 1 6 Llamada entre las Conserjerías MDS. 2 COMUNICACIÓN BLOQUE VDS INTERIOR Bloque interior VDS A Bloque interior VDS B 7 Llamada a los terminales de vivienda VDS desde la placa VDS del Bloque interior. 8 8 8 8 "Autoencendido": establece comunicación desde el terminal VDS con la placa VDS del Bloque interior. 7 7 7 Placa E.G. Conserjería MDS NOTA *UC: Unidad de Conserjería *EG: Entrada General

PRIORIDAD DE LLAMADA – Norma general*
Sistema MDS-VDS Principios de Funcionamiento PRIORIDAD DE LLAMADAS MDS-VDS La "prioridad de llamada" depende del dispositivo desde el que se lanza la llamada (placa MDS, placa VDS, conserjería, terminal de vivienda). Las acciones que se realizan desde un dispositivo de "prioridad alta" pueden afectar a los dispositivos de "prioridad baja", que están presentes en el sistema MDS-VDS, lo que significa que es posible interceptar llamadas, cortar comunicaciones,… Conserjería MDS PRIORIDAD DE LLAMADAS   PRIORIDAD Placa de calle MDS PRIORIDAD DE LLAMADA – Norma general* PRIORIDAD LLAMADA DISPOSITIVO (FUENTE) 1 Unidad de Conserjería MDS en la misma Unidad Central 2 Conserjería MDS Unidad en una Unidad Central diferente vía FXL 3 Placa de Calle MDS 4 Placa de Calle VDS 5 Terminal de vivienda (teléfono/monitor) Placa de calle VDS Terminal de vivienda  PRIORIDAD *Deben tenerse en cuenta los valores programados para el parámetro de Tiempos de conversación (tmáx. & tmín.) para los privilegios de llamada detallados en cada caso. Hay disponible una descripción completa de todos los casos en el anexo al final de esta presentación.

Tiempo Mínimo de Conversación
Sistema MDS-VDS Principios de Funcionamiento TIEMPO DE CONVERSACIÓN MÁX. Y MÍN. MDS-VDS El tiempo de conversación máximo es el periodo de tiempo máximo permitido para mantener una conversación. La conversación terminará una vez transcurra este periodo de tiempo. En caso de que el teléfono esté descolgado por accidente, este evita que el canal esté permanentemente abierto. ? Tiempo mínimo de conversación: tiempo justo a continuación de realizar una llamada desde la placa portero. Este es el periodo de tiempo durante el que se garantiza que la comunicación no se vea interrumpida por el intento de llamada desde las otras placas del sistema. Mientras una placa o conserjería esté utilizando el canal de conversación, las otras placas se bloquean y se muestra el mensaje "canal ocupado". A diferencia de las placas portero, las Unidades de Conserjería pertenecientes a la misma Unidad Central mantienen la posibilidad de "robar" la comunicación. Cuando concluye este periodo, una llamada generada desde cualquiera de las placas o desde la conserjería interrumpirá la conversación actual. t=0 Resto de placas MDS Resto de placas MDS LLAMADA LLAMADA LLAMADA tiempo “t = 0” tmin Tiempo Mínimo de Conversación Tiempo mín. de conv. transcurrido

Conversaciones Prohibidas – Aquellas que pueden superponerse.
Sistema MDS-VDS Principios de Funcionamiento CONVERSACIONES SIMULTÁNEAS Conversaciones Permitidas – Disponible cuando dos comunicaciones no se superponen. BLOQUES INTERIORES BLOQUES INTERIORES BLOQUES INTERIORES BLOQUE A BLOQUE B BLOQUE A BLOQUE B BLOQUE A BLOQUE B Entradas Generales Entradas Generales Entradas Generales Conversaciones Prohibidas – Aquellas que pueden superponerse. BLOQUES INTERIORES BLOQUES INTERIORES BLOQUES INTERIORES BLOQUE A BLOQUE B BLOQUE A BLOQUE B BLOQUE A BLOQUE B Entradas Generales Entradas Generales Entradas Generales

CONVERSACIONES SIMULTÁNEAS Conversaciones permitidas y prohibidas Entrada General MDS: Solo es posible establecer un canal de comunicación simultáneamente para el lateral MDS. En cualquier momento en que se establezca una llamada dentro del sistema, el canal se convierte en ocupado. En caso de que se realice una llamada desde la entrada general a una de las viviendas del bloque VDS, el decoder MDS-VDS conecta el audio desde el bloque interior con la entrada general (canal ocupado). Si la llamada se envía desde la entrada general hacia otro bloque, el decoder se desconecta solo permitiendo así que el audio del bloque se aísle una vez más. (canal libre). Bloque interior VDS: Las conversaciones dentro de cada bloque VDS son independientes y pueden mantenerse simultáneamente tanto con la placa de calle como con la entrada general (una de ellas). Esto se debe a que el decoder VDS también ofrece una función de cambiador de audio. Mientras el decoder VDS permanezca en reposo, el "bloque de audio" se aísla desde la entrada general, permitiendo así que las placas interiores mantengan una conversación independiente con las viviendas. De esta manera, es posible mantener conversaciones simultáneas en distintos bloques, cada uno con su propia placa.

. . . Sistema MDS-VDS Principios de Funcionamiento
LLAMADA DE 4 DÍGITOS - Configuración basada en el tipo de sistema: diferentes opciones. CÓDIGOS DE LLAMADA DE 4 DÍGITOS . . . El sistema MDS emplea un código de llamada con formato de 4 dígitos. Hay 9999 códigos disponibles: desde el código 0001 hasta el 9999. 1 2 9 9 9 9 9999 código de llamada disponibles Número BLOQUE / VIVIENDA En la mayoría de los complejos residenciales con varios bloques, se establece un tipo de acuerdo sobre el "significado" de cada dígito. Siguiendo este acuerdo, es como si se pudiera dividir el código de llamada MDS en dos partes: Número de BLOQUE: algunos de los dígitos que hay a la izquierda se utilizan para identificar el "número de bloque". Número de VIVIENDA: el resto de los dígitos (parte derecha) se emplean para el "número de vivienda". OPCIONES: Y Y Y Y X Y Y Y X X Y Y X X X Y Número de vivienda Número de vivienda Número de vivienda Número de vivienda Número de bloque Número de bloque (ningún bloque) Número de bloque Ningún bloque 9999 Viviendas 9 Bloques 199 Viviendas/Bloque 99 Bloques 99 Viviendas/Bloque 999 Bloques 9 Viviendas/Bloque Caso más común

*Los ceros de la izquierda no se marcan.

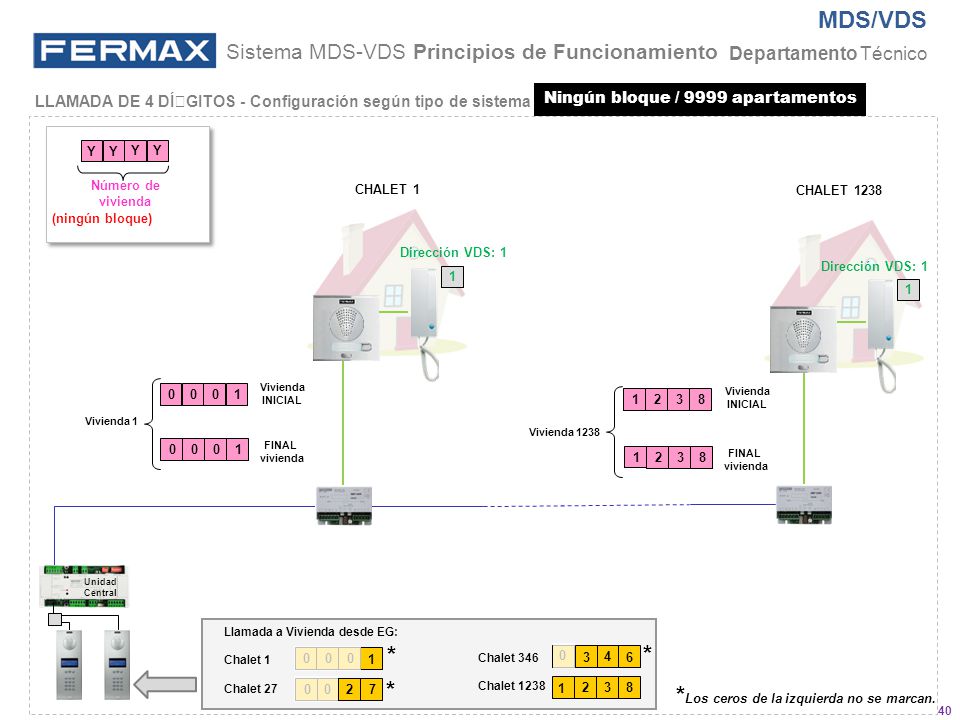

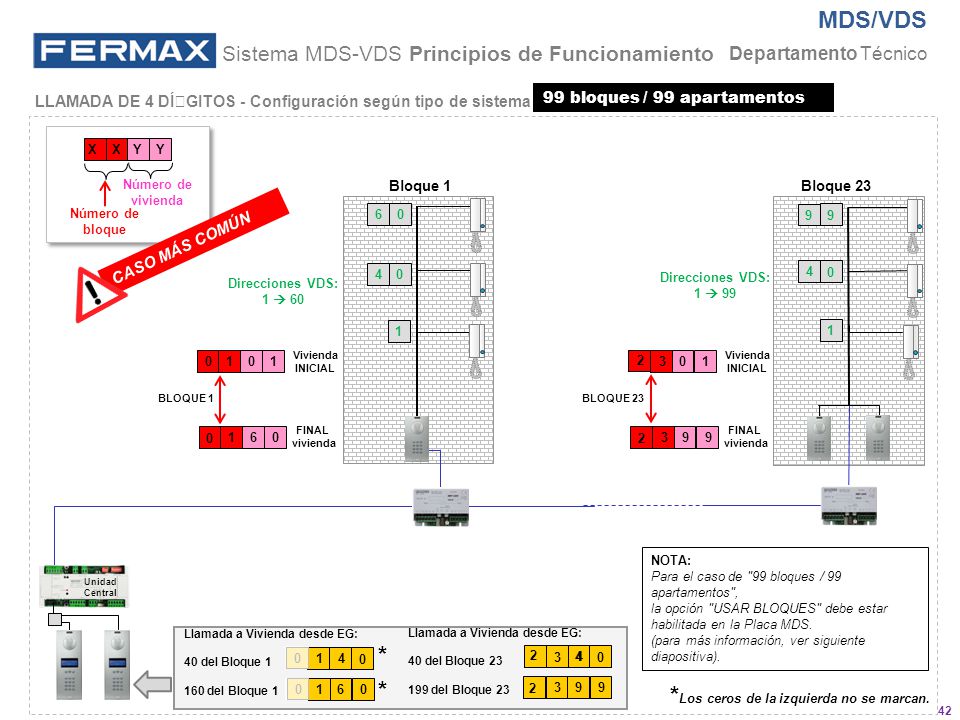

Sistema MDS-VDS Principios de Funcionamiento LLAMADA DE 4 DÍGITOS - Configuración según tipo de sistema Ningún bloque / 9999 apartamentos Y Y Y Y Número de vivienda CHALET 1 CHALET 1238 (ningún bloque) Dirección VDS: 1 Dirección VDS: 1 1 1 1 Vivienda INICIAL Vivienda INICIAL 1 2 3 8 Vivienda 1 Vivienda 1238 FINAL vivienda 1 1 2 3 FINAL vivienda 8 Unidad Central Llamada a Vivienda desde EG: Chalet 1 Chalet 27 * * 1 Chalet 346 Chalet 1238 3 4 6 2 7 * 1 2 3 8 *Los ceros de la izquierda no se marcan.

LLAMADA DE 4 DÍGITOS - Configuración según tipo de sistema 9 bloques / 199 apartamentos X Y Y Y Número de vivienda Bloque 1 Bloque 9 Número de bloque 1 6 1 9 9 4 Direcciones VDS: 1  199 4 Direcciones VDS: 1  160 1 1 1 1 Vivienda INICIAL 1 1 Vivienda INICIAL BLOQUE 1 BLOQUE 9 1 1 6 FINAL vivienda 1 1 6 FINAL vivienda Unidad Central Llamada a Vivienda desde EG: 40 del Bloque 1 160 del Bloque 1 Llamada a Vivienda desde EG: 40 del Bloque 9 199 del Bloque 9 1 4 9 4 4 1 1 6 9 1 9 9

Sistema MDS-VDS Principios de Funcionamiento LLAMADA DE 4 DÍGITOS - Configuración según tipo de sistema 99 bloques / 99 apartamentos X X Y Y Número de vivienda Bloque 1 Bloque 23 Número de bloque 6 9 9 CASO MÁS COMÚN 4 Direcciones VDS: 1  99 4 Direcciones VDS: 1  60 1 1 1 1 Vivienda INICIAL 2 3 1 Vivienda INICIAL BLOQUE 1 BLOQUE 23 1 6 FINAL vivienda 2 3 9 FINAL vivienda 9 NOTA: Para el caso de "99 bloques / 99 apartamentos", la opción "USAR BLOQUES" debe estar habilitada en la Placa MDS. (para más información, ver siguiente diapositiva). Unidad Central Llamada a Vivienda desde EG: 40 del Bloque 1 160 del Bloque 1 Llamada a Vivienda desde EG: 40 del Bloque 23 199 del Bloque 23 * 1 4 2 3 4 4 1 6 * 2 3 9 9 *Los ceros de la izquierda no se marcan.

PASO ACCIÓN IMÁGEN RESULTADO
Sistema MDS-VDS Principios de Funcionamiento X X Y Y NOTA IMPORTANTE Cómo ajustar bloques internos en la entrada general de MDS Si desea usar placas VDS de los bloques internos, tendrá que ajustar el sistema MDS para detectar que está utilizando bloques internos. (consulte abajo los pasos a seguir). Esto es importante para enviar la señal de reinicio desde la entrada general sólo al número de bloque correspondiente. Además, la entrada general podrá respetar el tiempo de conversación mínimo y usted podrá mantener conversaciones simultáneas en los diferentes bloques internos. Tenga en cuenta que en este caso puede tener hasta 99 apartamentos en cada bloque (no 199 como en el sistema VDS). Número de vivienda Número de bloque PASO ACCIÓN IMÁGEN RESULTADO 1. Acceder a Modo de programación Marcar "0"+"AB21AB" Marcar "19025" 2. Acceder a Ajustes de MDS-City Marcar "4": Decoders Marcar "6": Individual 3. Pulsar el botón B en la placa MDS Pulsar el botón "B" 4. Confirmar Pulsar “B” para SÍ Pulsar "A" para NO (no un código de 6 dígitos)

Sistema MDS-VDS Principios de Funcionamiento LLAMADA DE 4 DÍGITOS - Configuración según tipo de sistema 999 bloques / 9 apartamentos X X X Y Bloque 1 Bloque 115 Número de vivienda Número de bloque 7 9 5 Direcciones VDS: 1  9 5 Direcciones VDS: 1  7 1 1 1 1 Vivienda INICIAL 1 1 5 1 Vivienda INICIAL BLOQUE 1 BLOQUE 115 1 FINAL vivienda 7 1 1 5 FINAL vivienda 9 Unidad Central Llamada a Vivienda desde EG: 5 del Bloque 1 7 del Bloque 1 Llamada a Vivienda desde EG: 1 del Bloque 115 9 del Bloque 115 * 1 5 1 1 5 1 1 7 * 1 1 5 9 *Los ceros de la izquierda no se marcan.

TOTAL: hasta 63x9999 códigos de llamada disponibles
Sistema MDS-VDS Principios de Funcionamiento LLAMADA DE 6 DÍGITOS En el sistema MDS es posible emplear códigos de llamada de 6 dígitos. Esta función está disponible mediante la utilización de N x Unidades Centrales MDS (1 X U.C. por bloque). La opción de "Llamada de 6 dígitos" debe estar habilitada en todas las U.C.: "Dipswitch 7" establecido en "ON" Unidad Central Bloque "XX" Número de UNIDAD CENTRAL / VIVIENDA Código de 6 dígitos Código de 6 dígitos Vivienda "YYYY" X X Y Y Y Y X X Y Y Y Y Número Unidad Central Número Vivienda U.C. n.º "XX" Ant. U.C. Sigu. U.C. TOTAL: hasta 63x9999 códigos de llamada disponibles Número de UNIDAD CENTRAL: los 2 primeros dígitos se utilizan para el número de Unidad Central: desde 01 hasta 63 (Número de Bloque). Número de VIVIENDA: los 4 dígitos restantes corresponden al "número de vivienda", para lo que se utilizan los códigos de llamada de 4 dígitos MDS: desde el código 0001 hasta el 9999.

ejemplo * * *Los ceros de la izquierda no se marcan.
Sistema MDS-VDS Principios de Funcionamiento LLAMADA DE 6 DÍGITOS ejemplo Código de 6 dígitos Se efectuará una llamada a la Vivienda n.º 150 del Bloque n.º 2. 2 1 5 Número Unidad Central (número de BLOQUE) Vivienda bloque Direcciones VDS: 1  199 Bloque 2 Bloque XX 1 1 9 9 Vivienda INICIAL 2 1 5 E.G.: Entrada General 1 FINAL vivienda 1 U.C. n.º 01 U.C. n.º 02 Unidad Central BLOQUE 02 * * 2 1 5 + 1 5 + Llamada a "Bloque 2, Vivienda 150" desde la placa adjunta hasta la Unidad Central de la E.G., Esta es la Unidad Central en el ejemplo Llamada a "Bloque 2, Vivienda 150" desde la placa adjunta hasta la misma Unidad Central 02 No es necesario marcar los 2 dígitos del número de U.C. (vivienda ubicada en la misma U.C.) *Los ceros de la izquierda no se marcan.

Sistema MDS-VDS Componentes

DECODER MDS-VDS Descripción LED de indicación de estado Descripción de señales LED Off (apagado): indica que el decoder (decodificador) no se ha programado aún. On (encendido): indica que el decoder está en el modo de programación. 1 parpadeo cada 3 segundos: indica que el decoder ya está programado y funciona en modo noche (conserjería inactiva). 2 parpadeos cada 3 segundos: indica que el decoder ya está programado y funcionando en modo día (unidad de protección activada). De manera adicional, pueden mostrarse otras señales diferentes con este LED relacionadas con la programación avanzada. Consulte el manual del instalador 2409 para ampliar información. Etiqueta ID Este espacio está reservado para identificar el número de bloque específico asignado al decoder. Conector bus MDS +, -: 12 Vdc D1, D2: Datos BUS MDS 2, 6: Placas Audio MDS 2: sentido placa de calle 6: sentido vivienda Conector PC Conector bus VDS +, -: 18 Vdc L: Datos y Audio Ct: Activación vídeo. S: Activación Cambiador de Vídeo Puente JP1 Permite garantizar la compatibilidad con las versiones previas del decoder: DERECHA: v10.26 o superior (por defecto) IZQUIERDA: v1.x o v2.x Equilibrio del audio ajuste Botón de Programación Este dispositivo ha sido diseñado para que permita combinar las Entradas Generales MDS con los Bloques Interiores VDS. Cada Decoder VDS permite gestionar hasta 199 Viviendas por bloque, dado que 199 es el máximo permitido por VDS). Se requiere 1 x Decoder MDS-VDS 2409 por cada Bloque Interior o Chalet. No es posible repetir la misma dirección MDS para los diferentes Decoders. El Decoder 2409 requiere una sencilla programación que se lleva a cabo desde las Placas MDS Digital o MDS Direct (E.G.). El módulo requiere alimentación de 12Vdc y 18Vdc. De lo contrario, el decoder no podrá funcionar.

DECODER MDS-VDS Modos de funcionamiento (1). Desde la versión en adelante, el Decoder MDS-VDS puede funcionar en dos modos diferentes: MODO 1: DECODER DE RANGO. Este era el único modo de funcionamiento en las versiones previas del decoder (v1.x y v2.x). Es adecuado para la mayoría de los proyectos estándar con Entrada General y varios Bloques Interiores. Este modo es el que viene configurado desde fábrica por defecto en el módulo del decoder. MODO 2: DECODER DE 8 SALIDAS. Este modo se puede utilizar cuando se necesiten Direcciones MDS no consecutivas en una determinada instalación. Modo RANGO En este modo los códigos de dirección deben ser consecutivos en ambos rangos MDS y VDS Modo 8 SALIDAS Este modo permite la utilización de direcciones MDS "no consecutivas" (máximo 8 direcciones por decoder) Rango de dirección VDS Rango de dirección MDS ASIGNACIÓN DE DIRECCIÓN DE 8 SALIDAS DIRECCIÓN MDS (que se va a ajustar durante programación) DIRECCIÓN VDS (fijada) "Teléfono 1: _ _ _ _” 1 "Teléfono 2: _ _ _ _” 2 "Teléfono 3: _ _ _ _” 3 "Teléfono 4: _ _ _ _” 4 "Teléfono 5: _ _ _ _” 5 "Teléfono 6: _ _ _ _” 6 "Teléfono 7: _ _ _ _” 7 "Teléfono 8: _ _ _ _” 8 Vivienda Inicial Vivienda Inicial +1 Vivienda Inicial +2 Vivienda Inicial +3 1 2 3 4 2409 2409 PARÁMETROS DE PROGRAMACIÓN Vivienda Inicial Vivienda Final Vivienda Final - 2 Vivienda Final - 1 Vivienda final NORMA DE CONVERSIÓN "Dirección VDS" = "Dirección MDS" – "Vivienda inicial en Decoder" + 1

Dirección VDSCONVERTIDA
Sistema MDS-VDS Componentes DECODER MDS-VDS Modos de funcionamiento (2). Modo RANGO Bloque VDS BUS MDS 1 9 9 MDS VDS Unidad central MDS ENTRADA GENERAL BLOQUE INTERIOR Direcciones VDS: 1  199 1 Dirección MDSMARCADO BUS VDS X X X X Código de llamada de 4 dígitos BUS MDS BUS VDS MDS-VDS decoder Dirección MDSMARCADA Dirección VDSCONVERTIDA Placa VDS NORMA DE CONVERSIÓN MDS   VDS [ Dirección VDS CONVERTIDA ] = [ Dirección MDS MARCADA ] – [ Vivienda inicial en Decoder ] + 1

ejemplo Sistema MDS-VDS Componentes Modo RANGO
DECODER MDS-VDS Modos de funcionamiento (3). ejemplo Bloque 12 Modo RANGO VDS#50 Placa VDS Bloque 14 Ejemplo del sistema con [14 bloque] x [50 viviendas/bloque]. Se va a programar el Decoder del [Bloque 12]. A continuación, se realizará una llamada a la Vivienda número 38 del Bloque 12. Entrada General Bloque 1 VDS 1 Programación del Decoder MDS-VDS Configurar a "0000"  los monitores/teléfonos se programan desde la Placa VDS del Bloque Interior. Vivienda inicial: Configurar a "FFFF" si los monitores/teléfonos se van a programar desde el lateral MDS: la placa MDS o la Conserjería. Vivienda final Este valor tiene que ser siempre "FFFF" NORMA DE CONVERSIÓN [ Dirección VDSCONVERTIDA ]” = [ Dirección MDS MARCADA ] – [ Vivienda inicial en Decoder ] + 1 Dirección VDS??? 2409 Llamada MDS (Placas EG): marcar " " VDS (convertido) = [1238] – [1201] + [1] = = 38 BLOQUE 12 VDS = 38 resultado final de la conversión Llamada VDS (Placas VDS de Bloque Interior): marcar 3 8 +

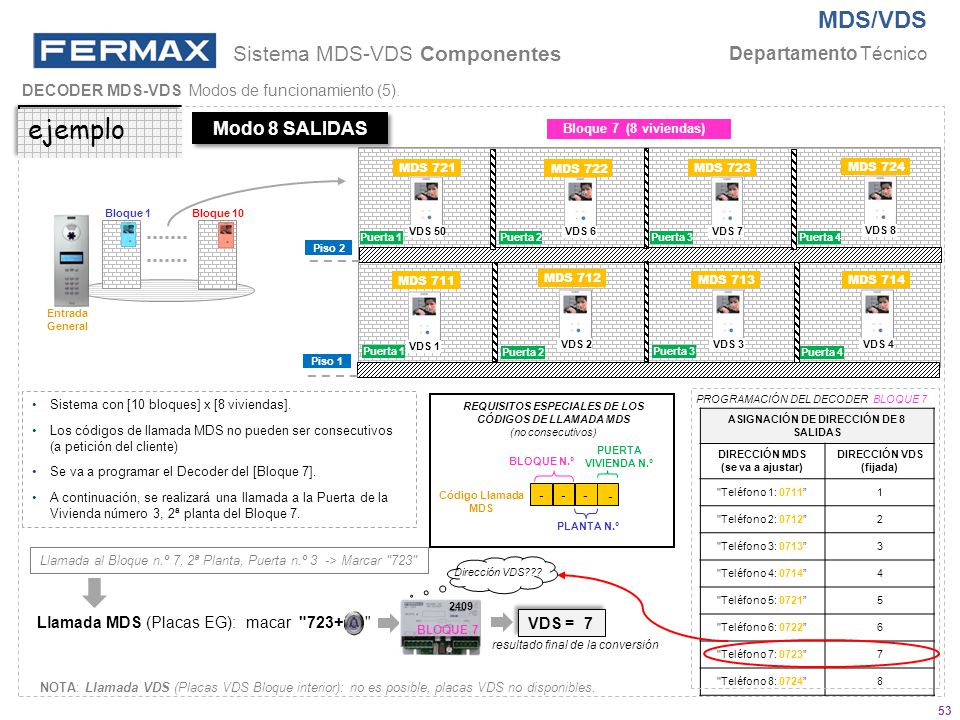

DECODER MDS-VDS Modos de funcionamiento (4). Modo 8 SALIDAS Bloque VDS 8 MDS VDS BUS MDS ENTRADA GENERAL BLOQUE INTERIOR Direcciones VDS: 1  8 Unidad central MDS 1 [ Dirección MDS MARCADA ] BUS VDS X X X X Código de llamada de 4 dígitos BUS MDS BUS VDS MDS-VDS decoder [ Dirección MDS MARCADA ] [ Dirección VDSCONVERTIDA ] Placa VDS DIRECCIÓN MDS DIRECCIÓN VDS "Teléfono 1: _ _ _ _” 1 "Teléfono 2: _ _ _ _” 2 "Teléfono 3: _ _ _ _” 3 "Teléfono 4: _ _ _ _” 4 "Teléfono 5: _ _ _ _” 5 "Teléfono 6: _ _ _ _” 6 "Teléfono 7: _ _ _ _” 7 "Teléfono 8: _ _ _ _” 8 Conversión MDS  VDS Es posible programar máx. 8 direcciones MDS. Las direcciones VDS son fijas: 1 al 8.

REQUISITOS ESPECIALES DE LOS ASIGNACIÓN DE DIRECCIÓN DE 8 SALIDAS
Sistema MDS-VDS Componentes DECODER MDS-VDS Modos de funcionamiento (5). ejemplo Modo 8 SALIDAS Bloque 7 (8 viviendas) MDS 721 MDS 722 MDS 723 MDS 724 Bloque 1 Bloque 10 Puerta 1 VDS 50 VDS 6 Puerta 2 Puerta 3 VDS 7 VDS 8 Puerta 4 Piso 2 MDS 711 MDS 712 MDS 713 MDS 714 Entrada General VDS 1 VDS 2 VDS 3 VDS 4 Puerta 1 Puerta 2 Puerta 3 Puerta 4 Piso 1 Sistema con [10 bloques] x [8 viviendas]. Los códigos de llamada MDS no pueden ser consecutivos (a petición del cliente) Se va a programar el Decoder del [Bloque 7]. A continuación, se realizará una llamada a la Puerta de la Vivienda número 3, 2ª planta del Bloque 7. PROGRAMACIÓN DEL DECODER BLOQUE 7 REQUISITOS ESPECIALES DE LOS CÓDIGOS DE LLAMADA MDS (no consecutivos) ASIGNACIÓN DE DIRECCIÓN DE 8 SALIDAS DIRECCIÓN MDS (se va a ajustar) DIRECCIÓN VDS (fijada) "Teléfono 1: 0711” 1 "Teléfono 2: 0712” 2 "Teléfono 3: 0713” 3 "Teléfono 4: 0714” 4 "Teléfono 5: 0721” 5 "Teléfono 6: 0722” 6 "Teléfono 7: 0723” 7 "Teléfono 8: 0724” 8 PUERTA VIVIENDA N.º BLOQUE N.º Código Llamada MDS - PLANTA N.º Llamada al Bloque n.º 7, 2ª Planta, Puerta n.º 3 -> Marcar "723" Dirección VDS??? 2409 Llamada MDS (Placas EG): macar " " VDS = 7 BLOQUE 7 resultado final de la conversión NOTA: Llamada VDS (Placas VDS Bloque interior): no es posible, placas VDS no disponibles.

DECODER MDS-VDS. Led Estado / Modo Decoder. Indicación LED Información de Estado NO PROGRAMADO: Con la alimentación conectada, indica que el decoder aún no se ha programado. PROGRAMADO (MODO DÍA): 2 parpadeos cada 3 segundos. El decoder está funcionando en MODO DÍA (respecto a la unidad de conserjería). PROGRAMADO (MODO NOCHE): 1 parpadeo cada 3 segundos. El Decoder funciona en MODO NOCHE (respecto a la unidad de conserjería). SELECCIONAR Modo Decoder 1) 4 x pulsaciones breves en el botón PGM. 2) El modo está conmutado y la indicación LED mostrará la configuración actual. 1 2 3 4 NOTA: cada vez que se cambia el modo del decoder se borrarán todas las direcciones. COMPROBAR Modo Decoder 1) Pulse de nuevo una vez el botón PGM (LED encendido). 2) Pulse de nuevo una vez el botón PGM. La indicación LED mostrará el modo actual.

MDS Digital Conserjería

MDS DIGITAL. CONSERJERÍA. CONSERJERÍA EN LA ENTRADA GENERAL PARÁMETROS Principales Número de Conserjería Se puede configurar de 0 a 9. Este número se ajusta por medio del teclado de la Unidad de Conserjería e identifica la Conserjería dentro de su correspondiente Unidad Central MDS. Tipo de Conserjería Tipo de Entrada General. Esta configuración se ajusta en la unidad central. Modo de Funcionamiento El modo de funcionamiento de la central de conserjería se ajusta con el teclado de la conserjería: Modo Día. Modo Mixto. Modo Noche. Cableado Ref Conserjería MDS Digital.

Número de Unidad Central (los ceros de la izquierda no se marcan)
Sistema MDS-VDS Componentes MDS DIGITAL. CONSERJERÍA. INTERCOMUNICACIÓN entre las Conserjerías MDS Unidad Central BUS FXL Unidad Central X Número de Unidad Central (número de BLOQUE) (los ceros de la izquierda no se marcan) Y A 9 Número de Conserjería (siempre 2 dígitos) Código "9 A" Conserjería Conserjería 1. Marque el número del bloque donde la "Conserjería" de destino esté instalada. Esto no es necesario si pertenece al mismo bloque. 2. Introduzca el código "9A". 3. Teclee el número de la Conserjería a la que se va a llamar. Utilice dos dígitos. Ejemplo: Si usted está en la Conserjería n.º 1 y quiere llamar a la Conserjería n.º 3, teclee "03". 4. Pulse la tecla CAMPANA. La Unidad de Conserjería llamada comienza a emitir un "bip" y el display indica la comunicación UNIDAD CONSERJERÍA - UNIDAD CONSERJERÍA. EJEMPLO: llamada a la Conserjería número 3 que se encuentra en el bloque número 2 Marcar: 2 9 A 0 3 Pulsar: (o el botón C en el teclado) Conserjería n.º 2 BUS FXL Llamada desde una Conserjería Conserjería n.º 3

UNIDAD CONSERJERÍA MDS. Modos de funcionamiento (I) Modo NOCHE ENTRADA GENERAL Placa VDS Placa MDS Bloque interior VDS B Conserjería MDS Placa VDS Bloque interior VDS A Las llamadas realizadas desde las Placas de Calle de la E.G. se envían directamente a las viviendas. La U.C. no responde ninguna de las llamadas de viviendas o llamadas de la Placa de Calle E.G. La U.C. aún puede llamar a las viviendas (funciona como si fuera una placa de calle). "Es como si no existiera Unidad de Conserjería". *UC: Unidad de Conserjería *EG: Entrada General La comunicación entre la Unidad de Conserjería MDS  Placas de Bloque interior VDS no es posible

UNIDAD CONSERJERÍA MDS. Modos de Funcionamiento (II) Modo DÍA ENTRADA GENERAL Placa VDS Placa MDS Bloque interior VDS B Conserjería MDS Placa VDS Bloque interior VDS A Las llamadas desde las Placas de Calle de la E.G. se reciben solo en la U.C. Una vez se responde a las llamadas, estas pueden transferirse a: viviendas, Placas MDS o el resto de U.C. Las viviendas pueden realizar llamadas a la U.C. pulsando el botón de "apertura de puertas" Las Placas de Calle MDS pueden realizar llamadas a la U.C. pulsando el "botón campana" La U.C. puede establecer comunicación con: viviendas, placas de calle y el resto de U.C. La comunicación entre la Unidad de Conserjería MDS  Placas de Bloque interior VDS no es posible

UNIDAD CONSERJERÍA MDS. Modos de funcionamiento (III) Modo MIXTO ENTRADA GENERAL Placa MDS Placa VDS Conserjería MDS Bloque interior VDS Las llamadas realizadas desde las Placas de Calle de la E.G. se envían directamente a los terminales de vivienda: En la U.C.  el display seguirá mostrando la información actual de llamada sin que suene. Si fuera necesario, la U.C. puede "pillar" la llamada realizada desde la placa de calle de EG. Las viviendas pueden realizar llamadas a la U.C. pulsando el botón de "apertura de puertas" Las Placas de Calle MDS pueden realizar llamadas a la U.C. pulsando el "botón campana" La U.C. puede establecer comunicación con: viviendas, placas de calle y el resto de U.C. La comunicación entre la Unidad de Conserjería MDS  Placas de Bloque interior VDS no es posible

Terminales Terminales

TELÉFONOS y MONITORES Terminales específicos para el sistema VDS. Es necesario programarlos para ponerlos en funcionamiento. Teléfonos VDS Monitores VDS Loft iLOFT Empotrado iLOFT de superficie Loft Citymax iLOFT SMILE 7 ’’ SMILE 3,5 ’’ NOTA: la función de "Autoencendido" funcionará solo con la correspondiente placa VDS del Bloque Interior (si está presente).

1 2 Sistema MDS-VDS Componentes PROGRAMACIÓN DE LOS TERMINALES VDS

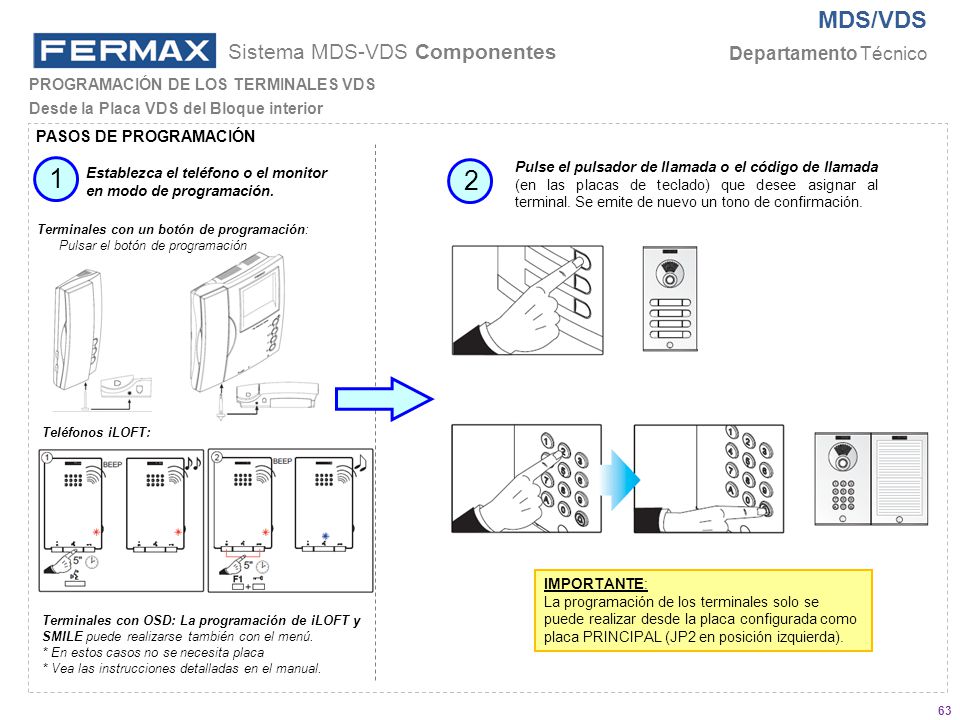

Desde la Placa VDS del Bloque interior PASOS DE PROGRAMACIÓN 1 Establezca el teléfono o el monitor en modo de programación. 2 Pulse el pulsador de llamada o el código de llamada (en las placas de teclado) que desee asignar al terminal. Se emite de nuevo un tono de confirmación. Terminales con un botón de programación: Pulsar el botón de programación Teléfonos iLOFT: IMPORTANTE: La programación de los terminales solo se puede realizar desde la placa configurada como placa PRINCIPAL (JP2 en posición izquierda). Terminales con OSD: La programación de iLOFT y SMILE puede realizarse también con el menú. * En estos casos no se necesita placa * Vea las instrucciones detalladas en el manual.

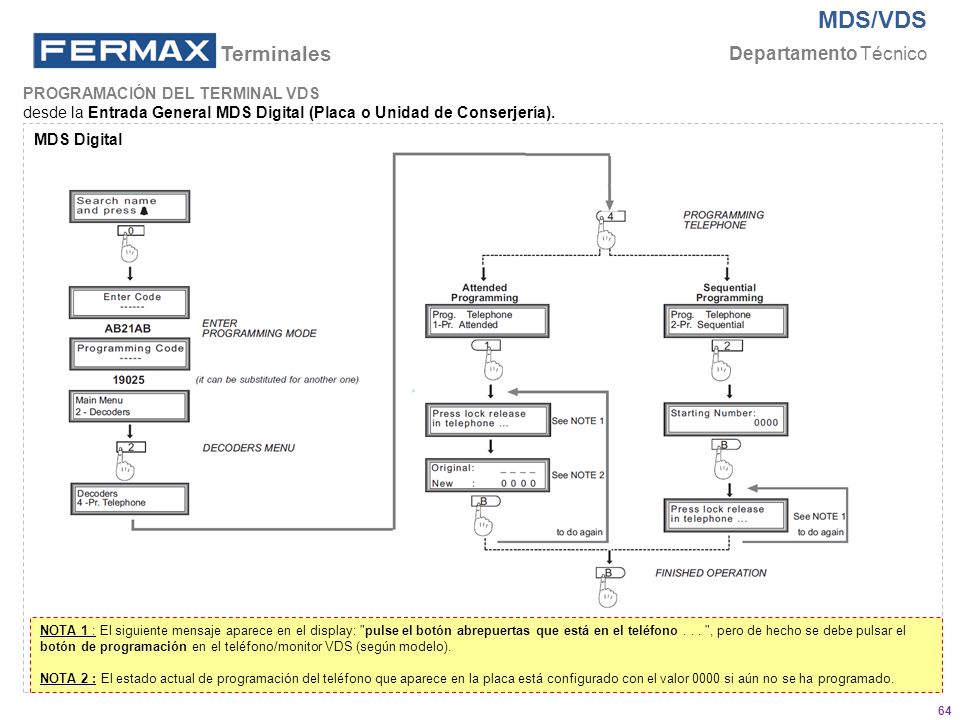

Terminales PROGRAMACIÓN DEL TERMINAL VDS desde la Entrada General MDS Digital (Placa o Unidad de Conserjería). MDS Digital NOTA 1 : El siguiente mensaje aparece en el display: "pulse el botón abrepuertas que está en el teléfono ", pero de hecho se debe pulsar el botón de programación en el teléfono/monitor VDS (según modelo). NOTA 2 : El estado actual de programación del teléfono que aparece en la placa está configurado con el valor 0000 si aún no se ha programado.

Alimentación

Aspectos a tener en cuenta
Alimentación Entrada General MDS. Requisitos de las Unidades de Suministro de Potencia. Instalación AUDIO MDS MDS Instalación VIDEO 12Vdc Audio  12Vdc Vídeo  18Vdc 12Vac si abrepuertas de alterna 12Vac if abrepuertas de alterna Aspectos a tener en cuenta Número de PSU (12Vdc / 2 A) Número de módulos del decoder MDS-VDS 1 x PSU por 10 x decoders Número de placas de calle MDS (siempre que los abrepuertas se alimenten de la misma PSU) 1 x PSU por 2 x placas (siempre que los abrepuertas NO se alimenten de la misma PSU) 1 x PSU por 5 x placas Número de Unidades Centrales MDS* 1 x PSU por 1 x Unidad Central *Normalmente cada Unidad Central se ubica en un bloque diferente. Por lo tanto, se necesita 1 x PSU por cada Unidad Central.

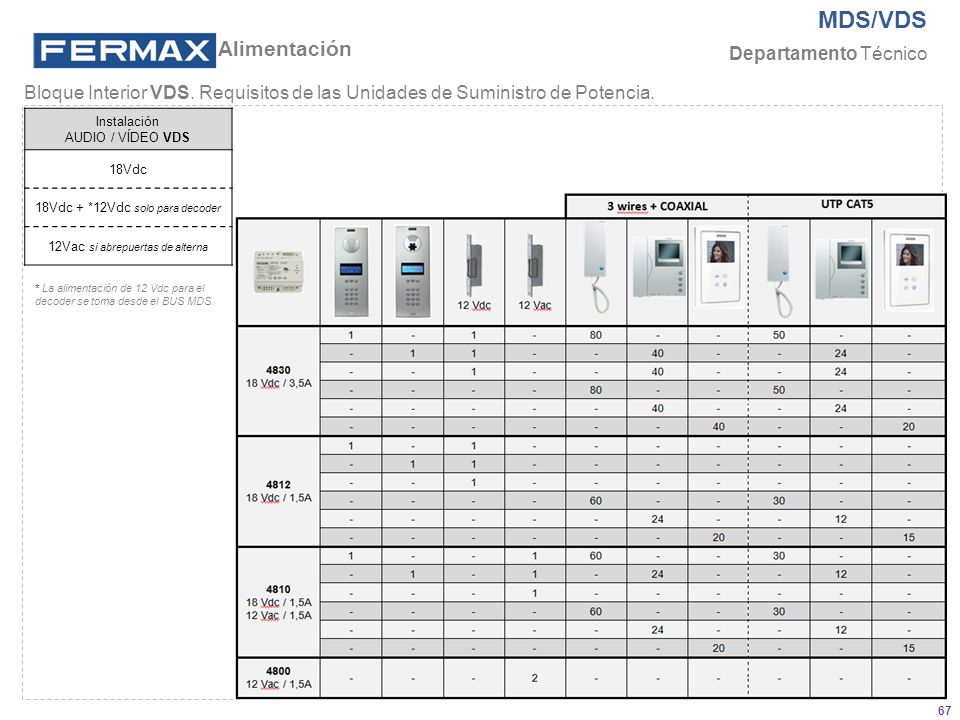

Alimentación Bloque Interior VDS. Requisitos de las Unidades de Suministro de Potencia. Instalación AUDIO / VÍDEO VDS 18Vdc 18Vdc + *12Vdc solo para decoder 12Vac si abrepuertas de alterna * La alimentación de 12 Vdc para el decoder se toma desde el BUS MDS.

Fuentes de Alimentación FERMAX
CONEXIÓN DE TERMINALES NEGATIVOS PSU 12Vdc y 18Vdc. ENTRADA GENERAL MDS. En las instalaciones de Vídeo con decoder MDS-VDS v10.26 o superiores, es necesario conectar los terminales negativos de ambas PSU (12Vdc y 18Vdc) para el lateral de la Entrada Genera MDS conectando un resistor de 100 ohm entre ellas. Entrada General MDS Alimentación A: PSU 12Vdc (audio) B: PSU 18Vdc (vídeo) Fuentes de Alimentación FERMAX Ref. 4812: 18Vdc / 1,5A (DIN6) Ref. 4813: 12Vdc / 2A (DIN6) Ref. 4830: 18Vdc / 3.5A (DIN6) Ref. 4800: 12Vac / 1,5A (DIN4) (para abrepuertas de alterna) Ref. 4810: 12Vac / 1,5A + 18 Vdc 1,5A (DIN10)

Presupuestar

Cálculo de Presupuesto
¡Primer paso! ¡Diseño del Sistema! Instalaciones de Audio Instalaciones de Vídeo Presupuestar: Presupuestar: Unidad Central - Placas MDS Digital - Caja superficie o empotrar - Conserjería MDS Digital (si se requiere) - Cambiador MDS Digital - Abrepuertas o relé. - Alimentación 12Vdc Unidad Central - Placas MDS Digital - Caja de Superficie o Empotrar - Unidad de Conserjería MDS Digital (si requiere) - Cambiador MDS Digital - Abrepuertas o Relé. - Alimentación 12Vdc - Alimentación 18 Vdc MDS Digital Entradas Generales Placas VDS - Caja de Superficie o Empotrar - Abrepuertas o Relé. - Alimentación 18Vdc - 1 Decoder MDS-VDS por Bloque interior Placas VDS - Caja de Superficie o Empotrar - Cambiadores de vídeo VDS - Abrepuertas o Relé - Alimentación 18 Vdc - 1 Decoder MDS-VDS por bloque interior distribuidor de vídeo por bloque interior Entradas de Bloque VDS Troncal - Teléfonos - Distribuidores de vídeo (2/4 salidas) - Monitores - Conectores de monitor Alimentación (Unidad Central + Placas + Decoders) / 10 = N.º de fuentes 12Vdc/2A - Teléfonos / 80 = N.º de fuentes 18Vdc/3,5A - (Unidad Central + Placas + Decoders) / 10 = N.º de fuentes 12Vdc/2A - Monitores / 40 = N.º de fuentes 18Vdc/3,5A

Presupuestos Ejemplo – 3 Entradas Generales de Audio MDS Digital hacia 3 Bloques Interiores con 2 placas de Audio VDS Cityline hacia 40 teléfonos en cada una. Ejemplo – 3 Entradas Generales de Vídeo + Conserjería MDS Digital hacia 2 Bloques Interiores con 1 Placa Vídeo VDS Direct a 90 monitores en color en cada una. Entradas Generales MDS DIGITAL 1 x – Unidad Central MDS 3 x – Placa Vídeo CityLine S7 MDS Digital 3 x – Caja Empotrar S7 1 x – Unidad de Conserjería Central MDS Digital 2 x – Cambiador MDS Digital 2 accesos 3 x – Abrepuertas 12Vdc 1 x – Alimentación 12 Vdc 1 x – Alimentación 18 Vdc Entradas Generales MDS DIGITAL 1 x – Unidad Central MDS 3 x – Placa Audio CityLine S7 MDS Digital 3 x – Caja Empotrar S7 1 x – Cambiador MDS Digital 2 accesos 3 x – Abrepuertas 12 Vdc 1 x – Alimentación 12 Vdc 1 Bloque interior VDS 1 Bloque interior VDS Accesos 1 x – Placa Vídeo CityLine S5 VDS Direct 1 x – Placa Directorio CityLine S5 2 x – Caja empotrar S5 1 x – Juego de Separadores 1 x – Cambiador VDS 1 x – Abrepuertas 12Vac 3 x – Alimentación 18 Vdc 3,5 A. 1 x – Alimentación 12 Vac 1,5 A 1 x – Decoder MDS-VDS 1 x – Distribuidor de vídeo 2 salidas Accesos 2 x – Placa Audio CityLine S5 VDS Direct 2 x – Placa Directorio CityLine S5 4 x – Caja empotrar S5 2 x – Juego de Separadores 2 x – Abrepuertas 12 Vac 1 x – Alimentación 18 Vdc 3,5 A. 2 x – Alimentación 12 Vac 1,5 A. 1 x – Decoder MDS-VDS x 3 x 2 Troncal 40 x 3390 – Teléfono LOFT Basic VDS Troncal 90 x 3305 – Monitor VDS Loft en color 90 x 3314 – Conector VDS Loft 45 x 2448 – Distribuidor de vídeo 2 salidas

Presupuestos Ejemplo – 3 Entradas Generales de vídeo + Conserjería MDS Digital a 3 Bloques Interiores con 2 Placas Audio VDS Skyline a 40 monitores en cada una. Ejemplo – 3 Entradas Generales de vídeo + Conserjería MDS Digital a 120 Chalets con 1 Placa Vídeo VDS Cityline (1 botón) a 1 monitor en COLOR en cada una. Entradas Generales MDS DIGITAL 1 x – Unidad Central MDS 3 x – Módulo Vídeo Analógico SkyLine 3 x – Módulo Display MDS Digital SkyLine 3 x – Módulo Teclado MDS Digital SkyLine 3 x – Marco SkyLine 6V (S7) 3 x – Caja Empotrar S7 1 x – Unidad Conserjería Central MDS Digital 2 x – Cambiador MDS Digital 2 accesos 3 x – Abrepuertas 12Vdc 1 x – Alimentación 12 Vdc 1 x – Alimentación 18 Vdc Entradas Generales MDS DIGITAL 1 x – Unidad Central MDS 3 x – Placa Vídeo CityLine S7 MDS Digital 3 x – Caja Empotrar S7 1 x – Unidad de Conserjería Central MDS Digital 2 x – Cambiador MDS Digital 2 accesos 3 x – Abrepuertas 12Vdc 1 x – Alimentación 12 Vdc 1 x – Alimentación 18 Vdc 1 Chalet (VDS) 1 Bloque interior VDS 1 x – Placa Vídeo 1 botón CityLine S1 VDS 1 x – Caja empotrar S1 1 x – Cambiador VDS. 1 x – Decoder MDS-VDS 1 x – Distribuidor de vídeo 2 salidas 1 x – Monitor 7’’ VDS Smile Basic 1 x – Conector monitor 7’’ Smile 1 x – Abrepuertas 12 Vac 1 x – Alimentación 18 Vdc 1 x – Alimentación 12 Vac Accesos 2 x – Módulo Audio SkyLine VDS 2 x – Módulo Teclado SkyLine VDS Direct 4 x – Módulo Tarjetero SkyLine 4 x – Marco SkyLine 4V (S5) 4 x – Caja empotrar S5 2 x – Juego de Separadores 2 x – Abrepuertas 12Vac 1 x – Alimentación 18 Vdc 3,5 A. 2 x – Alimentación 12 Vac 1,5 A. 1 x – Decoder MDS-VDS 1 x – Distribuidor de vídeo 2 salidas x 120 x 3 Troncal 40 x 5606 – Monitor VDS iLOFT Pure 20 x 2448 – Distribuidor de vídeo 2 salidas

Análisis de prioridad de llamada
ANEXO Análisis de prioridad de llamada

ANEXO: Análisis profundo de prioridad de llamada
INSTRUCCIONES En caso de que esté en el modo "pantalla completa", por favor cambie al modo normal (editar) para esta presentación. Haga doble click con el botón izquierdo sobre el icono "fichero EXCEL" que está más abajo: Se abre una hoja EXCEL (ventada emergente) que contiene la información necesaria. Puede explorar los diferentes casos (A, B, C…) mediante los enlaces que hay dentro de la hoja. Cierre la hoja EXCEL emergente con el fin de detener la exploración y regresar a la presentación Power Point. doble click ¡AQUÍ! Una vez abierto, seleccione el "CASO" haciendo sobre el enlace deseado NOTA: si fuera necesario, una vez que se ha abierto la hoja EXCEL, esta se puede guardar en su disco local como un archivo independiente con la función "Guardar como" disponible en la aplicación EXCEL.
