Potencialidades energéticas y de integración de Venezuela

Presentación del tema: "Potencialidades energéticas y de integración de Venezuela"— Transcripción de la presentación:

1 Potencialidades energéticas y de integración de Venezuela
Gobierno Bolivariano de Venezuela Ministerio del Poder Popular para la Energía y Petróleo Potencialidades energéticas y de integración de Venezuela con países vecinos III REUNIÓN PREPARATORIA AL CONSEJO ENERGÉTICO SURAMERICANO Caracas, 9 y 10 de enero de 2008

2 Base de recursos de Venezuela
Petróleo Gas Carbón Hidroelectricidad 499 MMMBls 426 BPC 9.255 MMTM 96 TWh % % % % 499 MMMBls Probadas: * Probables: Posibles: Recursos: 426 BPC Probadas: * Probables: 40 Posibles: Recursos: 166 9.255 MMTM Probadas: Probables: Posibles: Recursos: 96 TWh Guri Macagua Caruachi Tocoma Recursos: ** * 100 en libros FPO por certificar * 166 en Libros + 13,6 por certificar **Proyectos hidro en los Andes MMMBls: Millardos de Barriles BPC: Billones de Pies Cúbicos MMTM: Millones de Toneladas Métricas TWh: Teravatios - hora

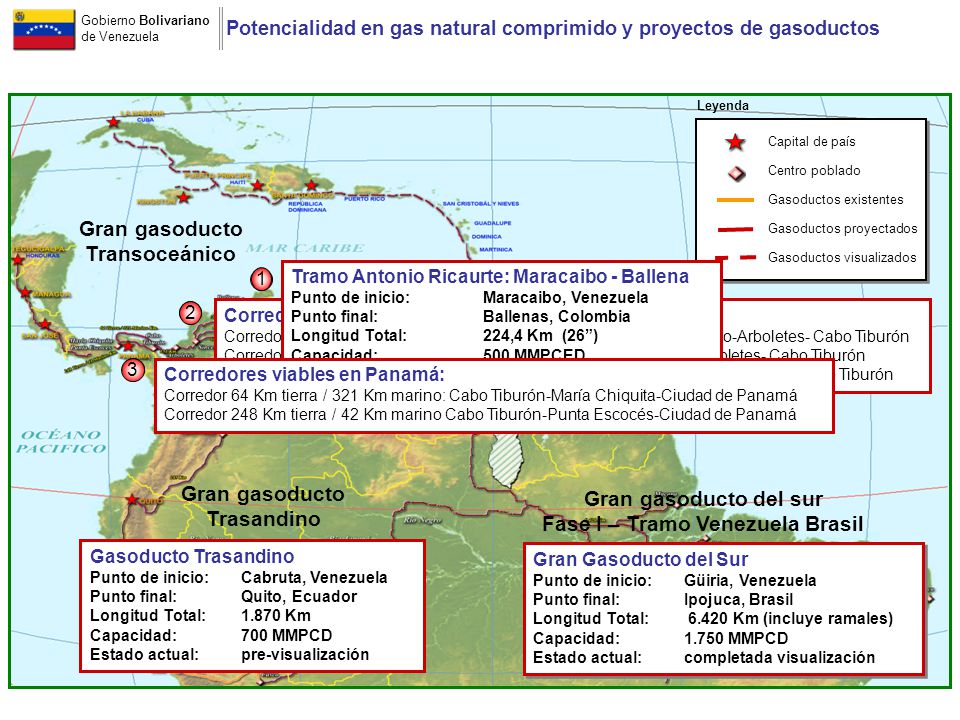

3 Gran gasoducto Transoceánico
Potencialidad en gas natural comprimido y proyectos de gasoductos Leyenda Capital de país Centro poblado Gasoductos existentes Gasoductos proyectados Gasoductos visualizados Gran gasoducto Transoceánico Tramo Antonio Ricaurte: Maracaibo - Ballena Punto de inicio: Maracaibo, Venezuela Punto final: Ballenas, Colombia Longitud Total: 224,4 Km (26”) Capacidad: MMPCED Estado actual: culminado 1 1 2 Corredores viables en Colombia: Corredor 702 Km tierra / 151 Km marino: Ballena- Fundación -Sincelejo-Arboletes- Cabo Tiburón Corredor 641 Km tierra / 151 Km marino Ballena –Plato-Sincelejo-Arboletes- Cabo Tiburón Corredor 683 Km tierra / 151 Km marino Ballena –El Banco-Sincelejo-Arboletes- Cabo Tiburón 2 Corredores viables en Panamá: Corredor 64 Km tierra / 321 Km marino: Cabo Tiburón-María Chiquita-Ciudad de Panamá Corredor 248 Km tierra / 42 Km marino Cabo Tiburón-Punta Escocés-Ciudad de Panamá 3 3 Gran gasoducto Trasandino Gran gasoducto del sur Fase I – Tramo Venezuela Brasil Gasoducto Trasandino Punto de inicio: Cabruta, Venezuela Punto final: Quito, Ecuador Longitud Total: Km Capacidad: 700 MMPCD Estado actual: pre-visualización Gran Gasoducto del Sur Punto de inicio: Güiria, Venezuela Punto final: Ipojuca, Brasil Longitud Total: Km (incluye ramales) Capacidad: MMPCD Estado actual: completada visualización

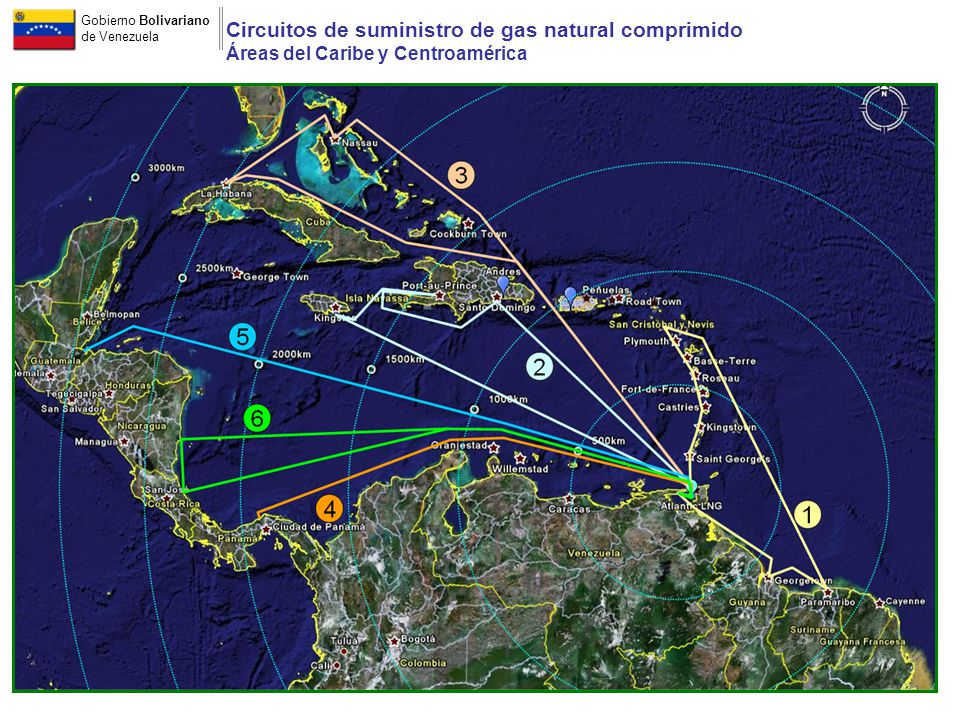

4 Circuitos de suministro de gas natural comprimido
Áreas del Caribe y Centroamérica

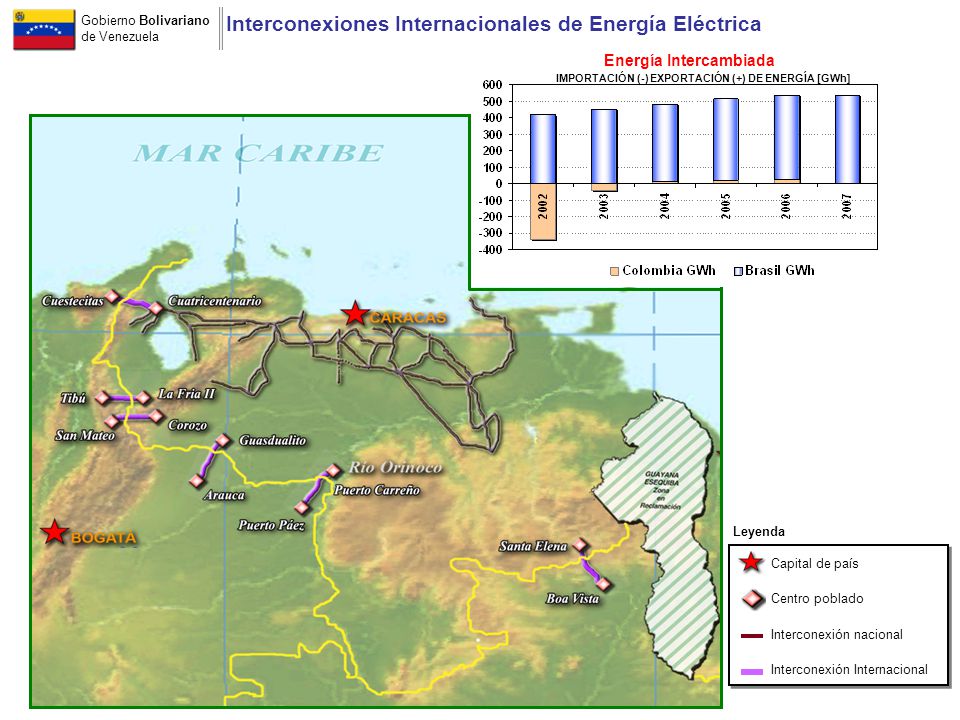

5 Interconexiones Internacionales de Energía Eléctrica
Energía Intercambiada IMPORTACIÓN (-) EXPORTACIÓN (+) DE ENERGÍA [GWh] Leyenda Capital de país Centro poblado Interconexión nacional Interconexión Internacional

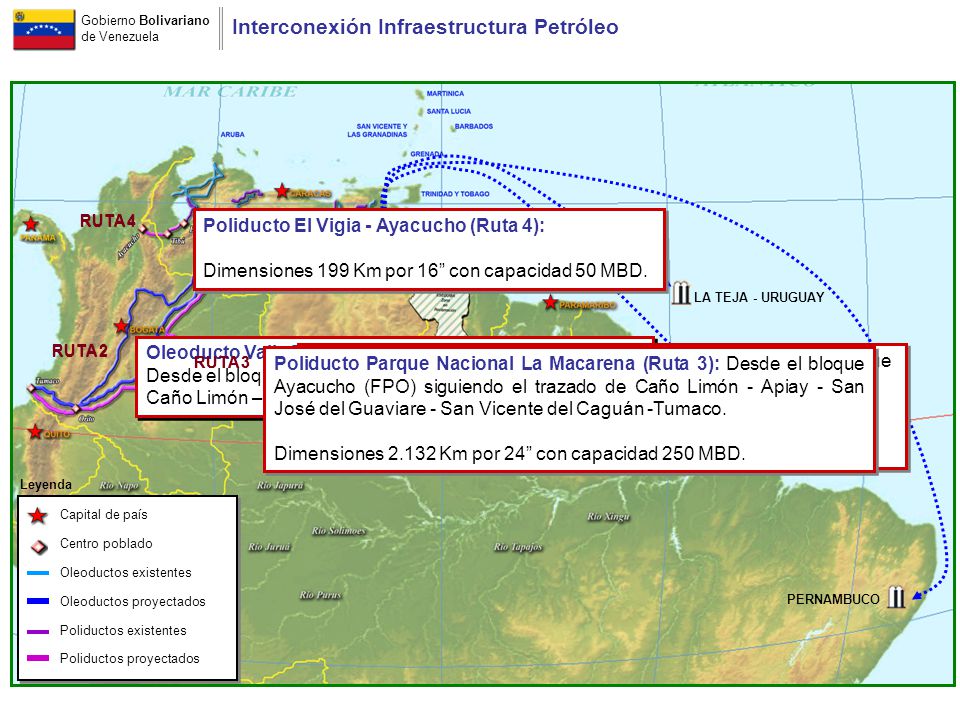

6 Interconexión Infraestructura Petróleo
RUTA 4 RUTA 4 Poliducto El Vigia - Ayacucho (Ruta 4): Dimensiones 199 Km por 16” con capacidad 50 MBD. FPO LA TEJA - URUGUAY RUTA 2 Oleoducto Valle Río Magdalena (Ruta 2): Desde el bloque Ayacucho (FPO) siguiendo el trazado de Caño Limón – Cusiana – Vasconia – Neiva – Tumaco. RUTA 2 RUTA 3 Poliducto Parque Nacional La Macarena (Ruta 3): Desde el bloque Ayacucho (FPO) siguiendo el trazado de Caño Limón - Apiay - San José del Guaviare - San Vicente del Caguán -Tumaco. Dimensiones Km por 24” con capacidad 250 MBD. Oleoducto Parque Nacional La Macarena (Ruta 3): Desde el bloque Ayacucho (FPO) siguiendo el trazado de Caño Limón - Apiay - San José del Guaviare - San Vicente del Caguán -Tumaco. Dimensiones Km por 30” con capacidad 400 MBD. RUTA 3 RUTA 3 VILLA ELISA - PARAGUAY Capital de país Centro poblado Oleoductos existentes Oleoductos proyectados Poliductos existentes Poliductos proyectados Leyenda PERNAMBUCO

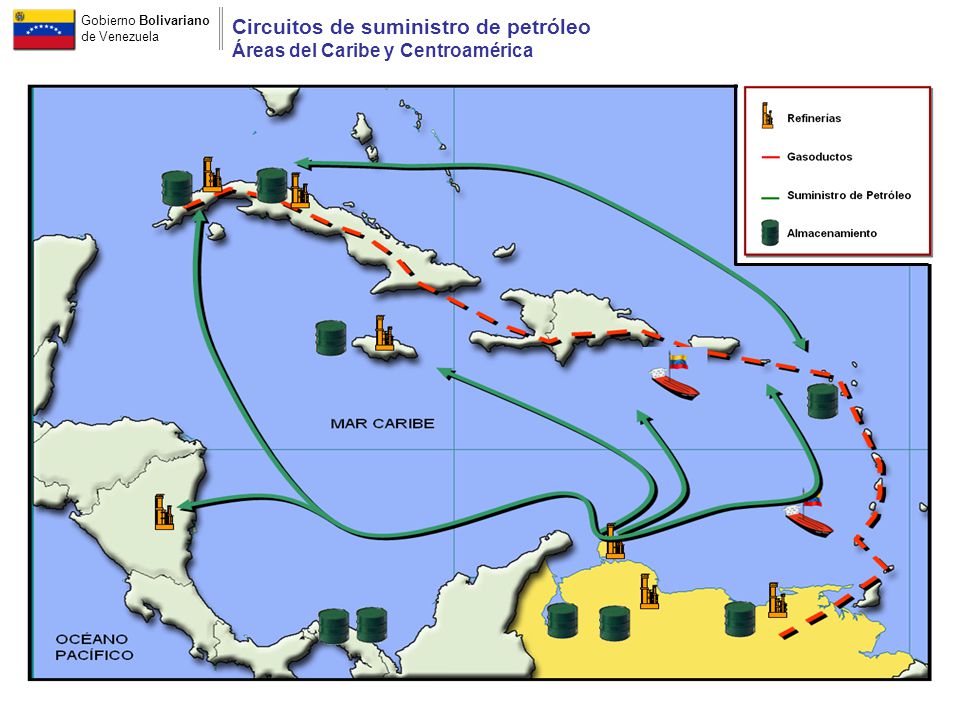

7 Circuitos de suministro de petróleo
Áreas del Caribe y Centroamérica

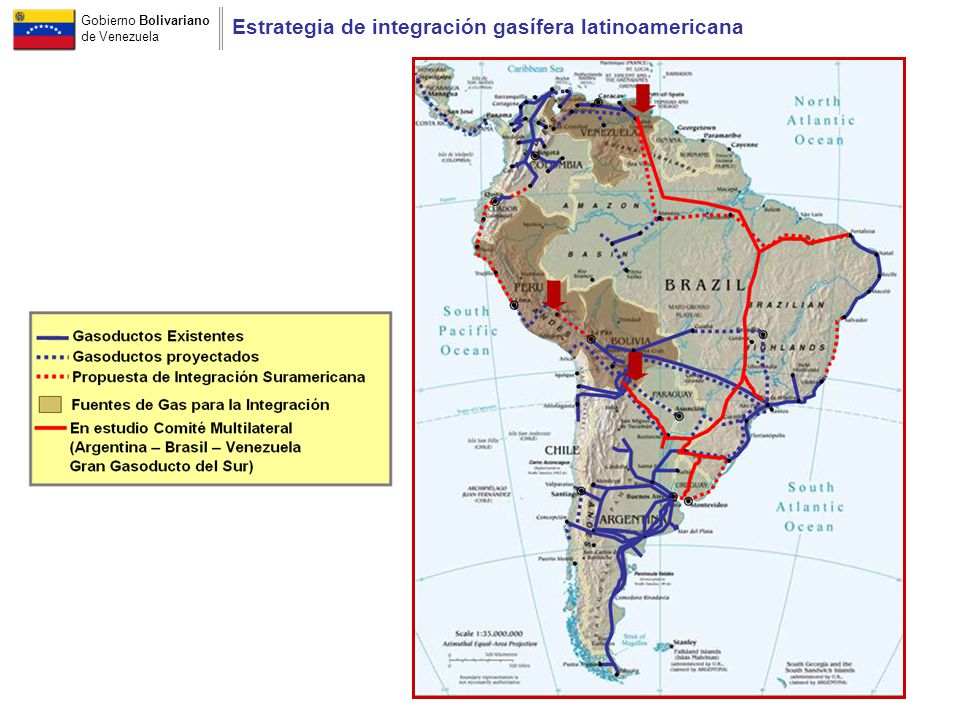

8 Estrategia de integración gasífera latinoamericana

9 Potencialidades energéticas y de integración de Venezuela
Gobierno Bolivariano de Venezuela Ministerio del Poder Popular para la Energía y Petróleo Potencialidades energéticas y de integración de Venezuela con países vecinos III REUNIÓN PREPARATORIA AL CONSEJO ENERGÉTICO SURAMERICANO Caracas, 9 y 10 de enero de 2008

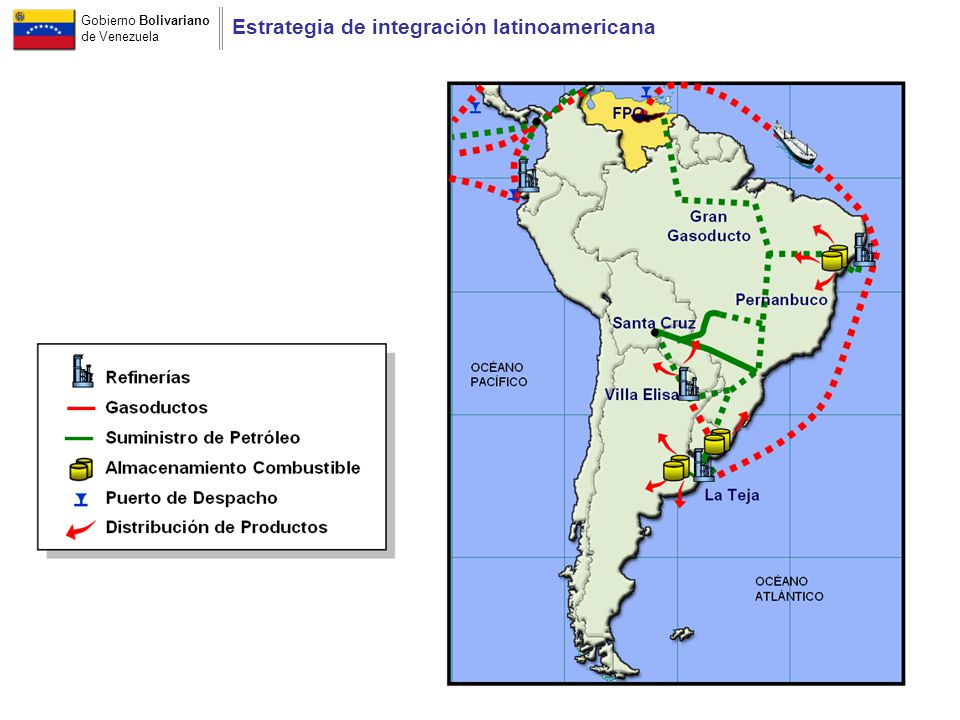

10 Estrategia de integración latinoamericana

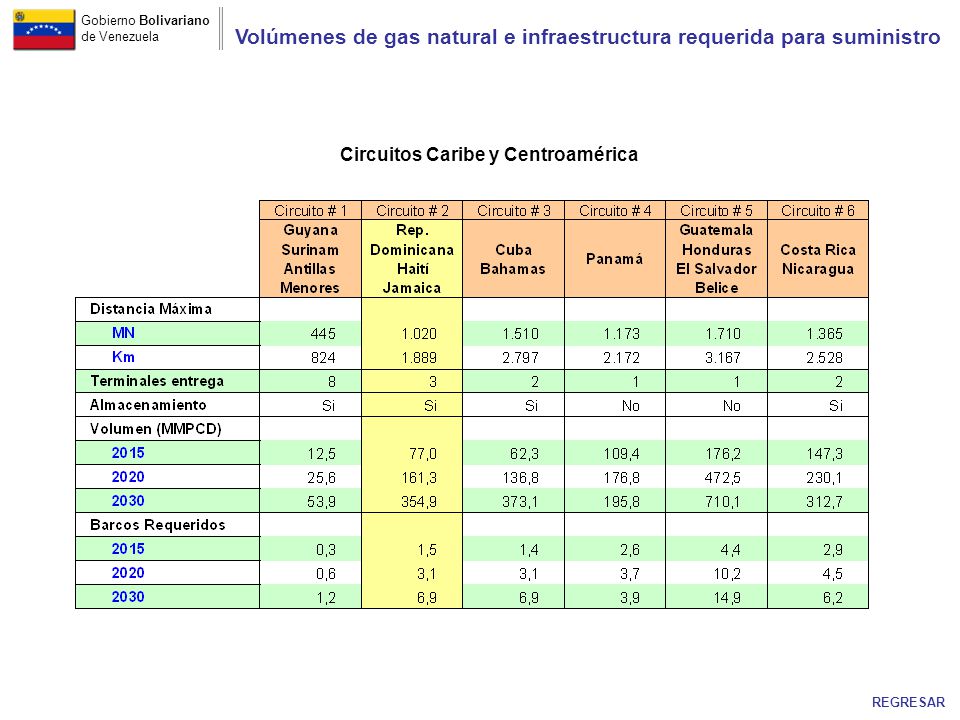

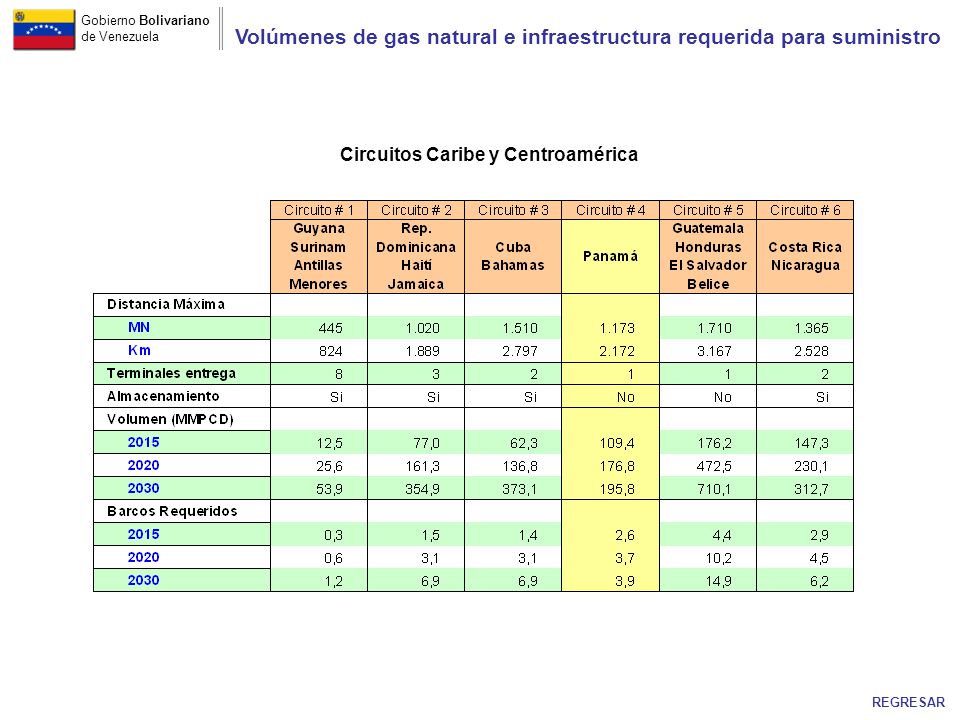

11 Volúmenes de gas natural e infraestructura requerida para suministro
Circuitos Caribe y Centroamérica REGRESAR

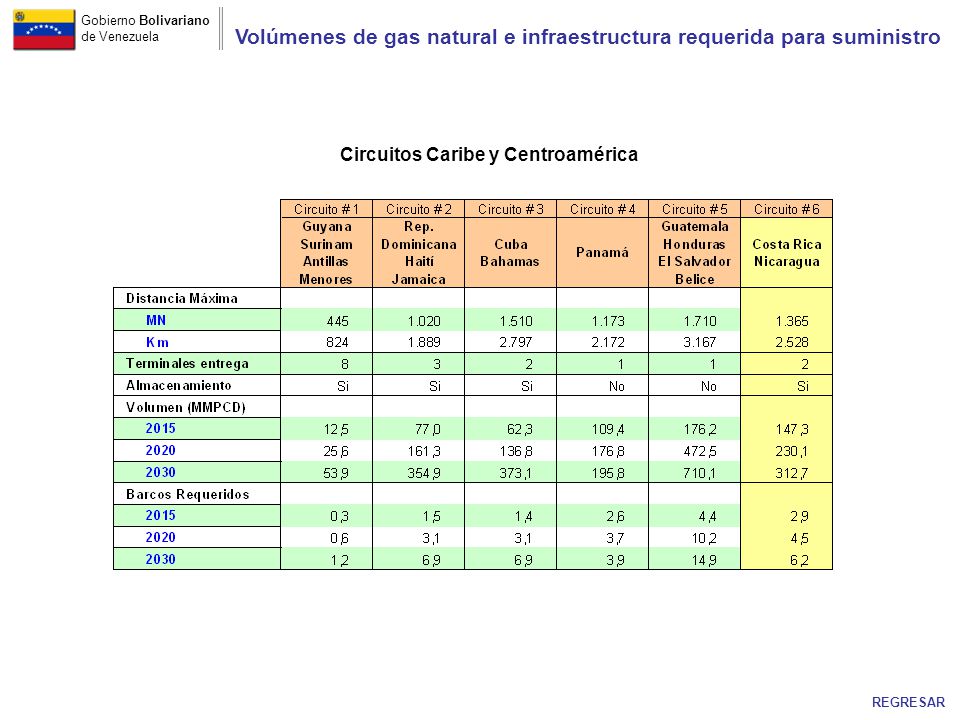

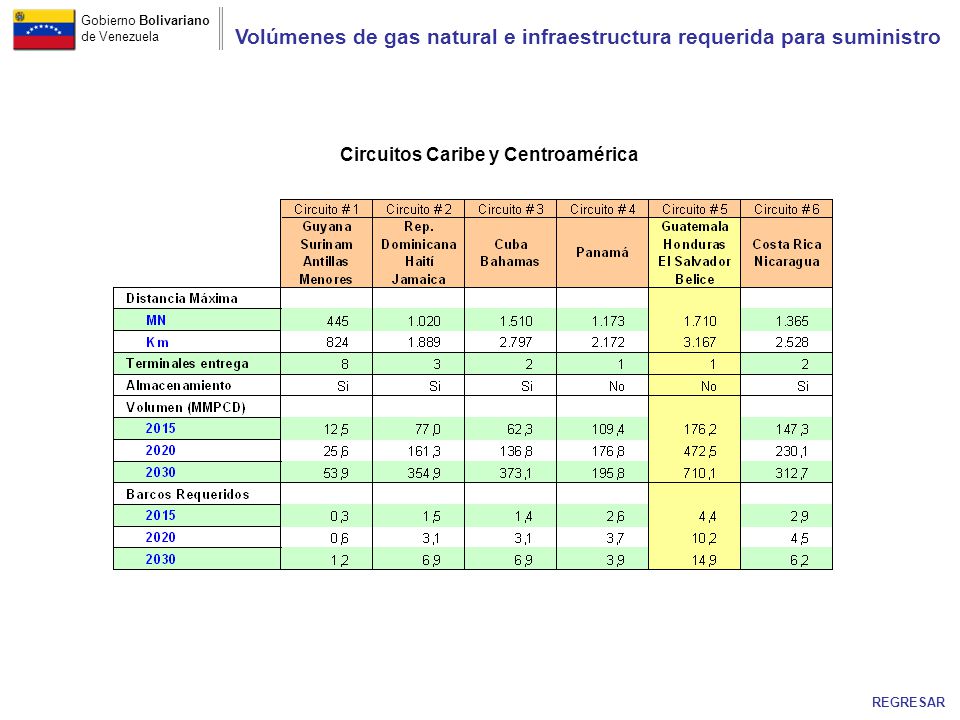

12 Volúmenes de gas natural e infraestructura requerida para suministro
Circuitos Caribe y Centroamérica REGRESAR

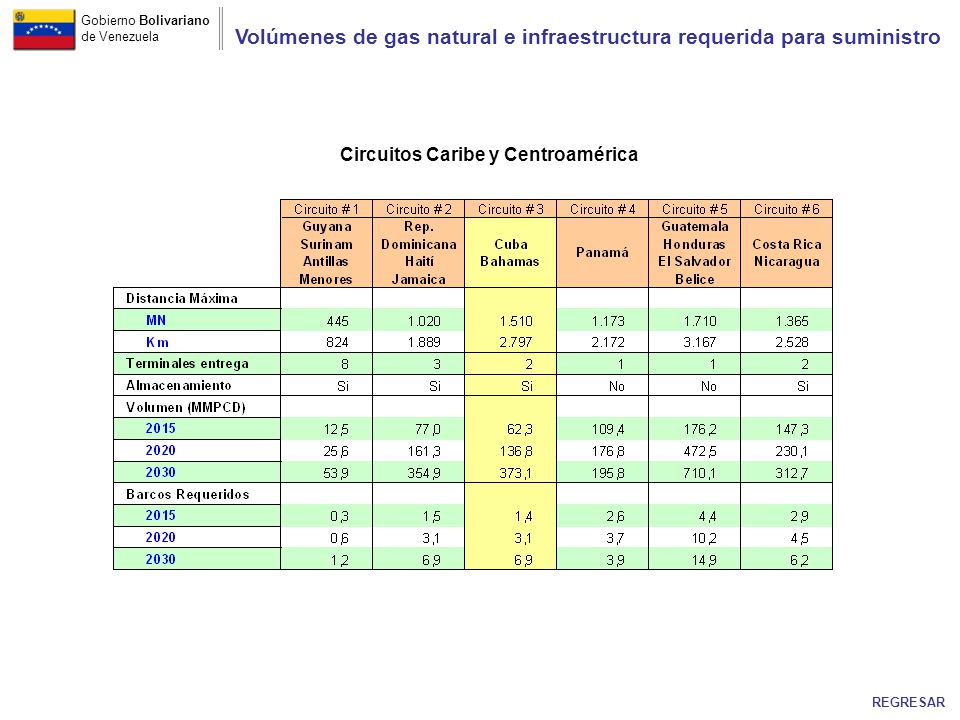

13 Volúmenes de gas natural e infraestructura requerida para suministro
Circuitos Caribe y Centroamérica REGRESAR

14 Volúmenes de gas natural e infraestructura requerida para suministro
Circuitos Caribe y Centroamérica REGRESAR

15 Volúmenes de gas natural e infraestructura requerida para suministro
Circuitos Caribe y Centroamérica REGRESAR

16 Volúmenes de gas natural e infraestructura requerida para suministro
Circuitos Caribe y Centroamérica REGRESAR

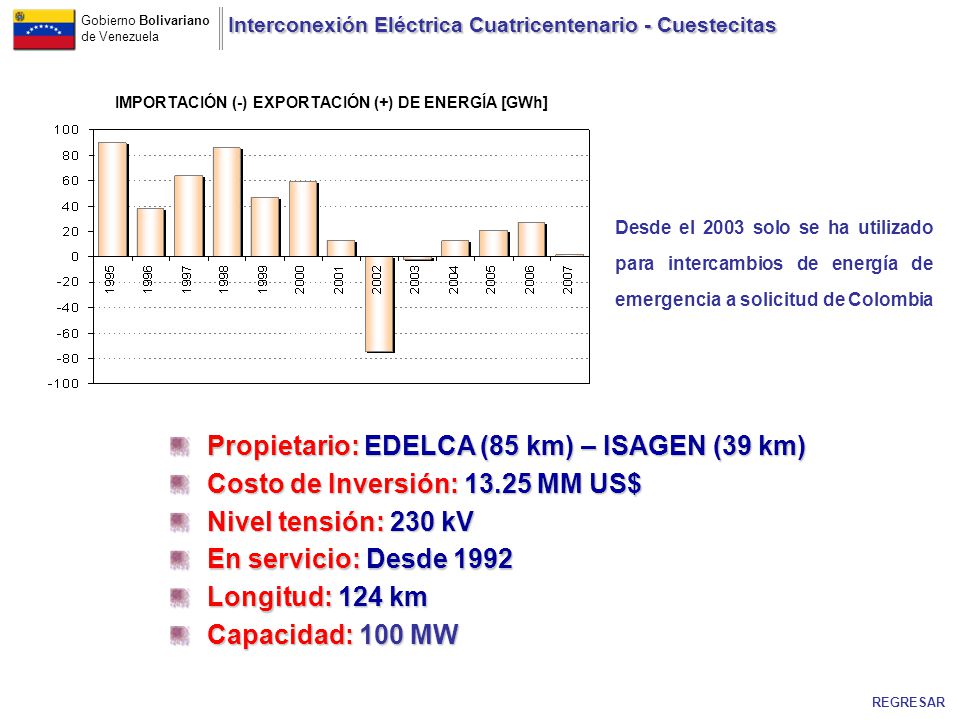

17 IMPORTACIÓN (-) EXPORTACIÓN (+) DE ENERGÍA [GWh]
Interconexión Eléctrica Cuatricentenario - Cuestecitas IMPORTACIÓN (-) EXPORTACIÓN (+) DE ENERGÍA [GWh] Desde el 2003 solo se ha utilizado para intercambios de energía de emergencia a solicitud de Colombia Propietario: EDELCA (85 km) – ISAGEN (39 km) Costo de Inversión: MM US$ Nivel tensión: 230 kV En servicio: Desde 1992 Longitud: 124 km Capacidad: 100 MW REGRESAR

18 IMPORTACIÓN (-) EXPORTACIÓN (+) DE ENERGÍA [GWh]
Interconexión Eléctrica Corozo – San Mateo IMPORTACIÓN (-) EXPORTACIÓN (+) DE ENERGÍA [GWh] SIN CONTRATO DE SERVICO Desde el 2003 solo se ha utilizado para intercambios de energía de emergencia a solicitud de Colombia Propietario: CADAFE ( 33.7 km) – CENS (9.3 km) Costo de Inversión: 7 MM US$ Nivel tensión: 230 kV En servicio: Desde 1996 Longitud: 43 km (Doble terna) Capacidad: 100 MW REGRESAR

19 IMPORTACIÓN (-) EXPORTACIÓN (+) DE ENERGÍA [GWh]
Interconexión La Fría II - Tibú IMPORTACIÓN (-) EXPORTACIÓN (+) DE ENERGÍA [GWh] (*) SIN CONTRATO DE SERVICO Propietario: CADAFE (16 km) – CENS (5 km) Costo de Inversión: 2 MM US$ Nivel tensión: 115 kV En servicio: Desde 1987 Longitud: 21 km Capacidad: 50 MW REGRESAR

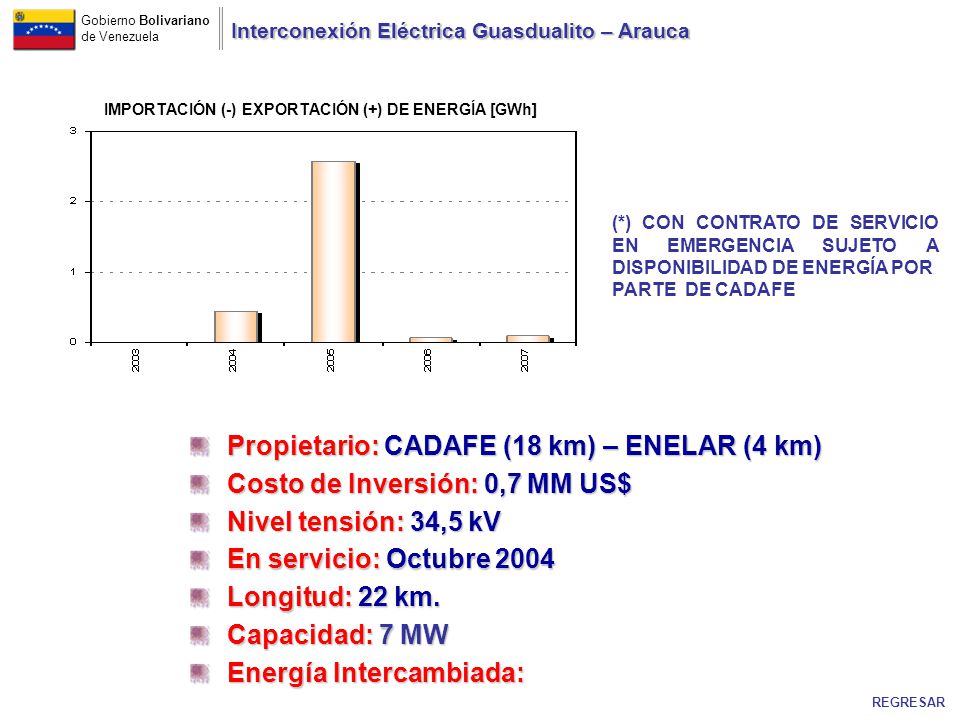

20 IMPORTACIÓN (-) EXPORTACIÓN (+) DE ENERGÍA [GWh]
Interconexión Eléctrica Guasdualito – Arauca IMPORTACIÓN (-) EXPORTACIÓN (+) DE ENERGÍA [GWh] (*) CON CONTRATO DE SERVICIO EN EMERGENCIA SUJETO A DISPONIBILIDAD DE ENERGÍA POR PARTE DE CADAFE Propietario: CADAFE (18 km) – ENELAR (4 km) Costo de Inversión: 0,7 MM US$ Nivel tensión: 34,5 kV En servicio: Octubre 2004 Longitud: 22 km. Capacidad: 7 MW Energía Intercambiada: REGRESAR

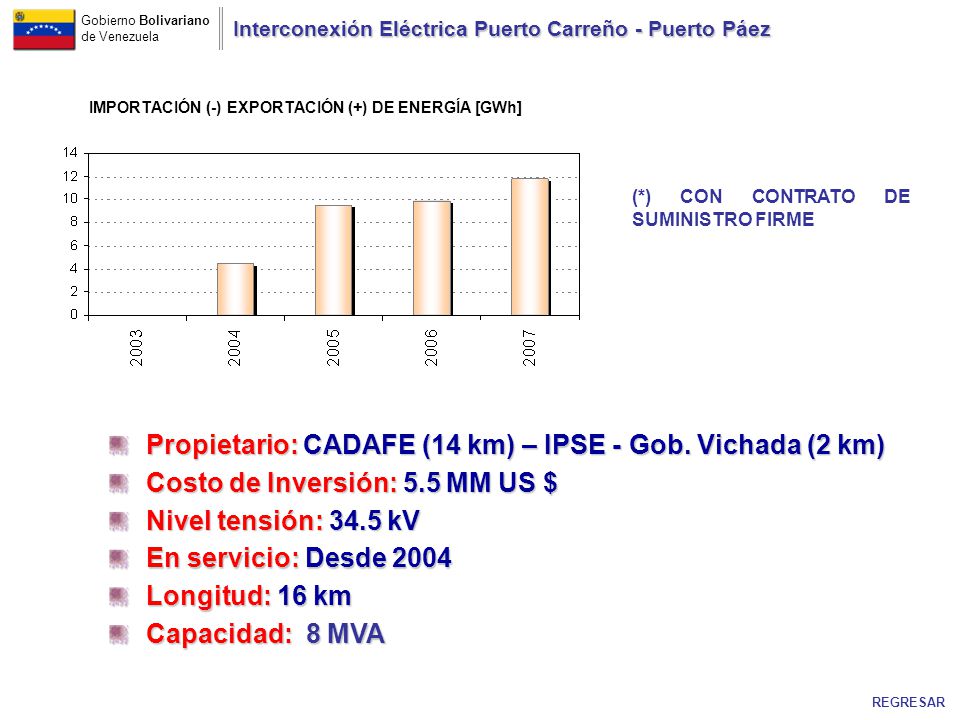

21 IMPORTACIÓN (-) EXPORTACIÓN (+) DE ENERGÍA [GWh]
Interconexión Eléctrica Puerto Carreño - Puerto Páez IMPORTACIÓN (-) EXPORTACIÓN (+) DE ENERGÍA [GWh] (*) CON CONTRATO DE SUMINISTRO FIRME Propietario: CADAFE (14 km) – IPSE - Gob. Vichada (2 km) Costo de Inversión: 5.5 MM US $ Nivel tensión: 34.5 kV En servicio: Desde 2004 Longitud: 16 km Capacidad: 8 MVA REGRESAR

22 IMPORTACIÓN (-) EXPORTACIÓN (+) DE ENERGÍA [GWh]
Interconexión Eléctrica Santa Elena - Boa Vista IMPORTACIÓN (-) EXPORTACIÓN (+) DE ENERGÍA [GWh] Propietario: EDELCA (215 km) – ELETRONORTE (206 km) Costo de Inversión: 400 MM US $ Nivel tensión: 230 KV En servicio: Desde 2001 Longitud: 421 km Capacidad: 200 MVA REGRESAR
