Física Experimental IV Curso 2013 Clase 6 Página 1 Departamento de Física Fac. Ciencias Exactas - UNLP Fluorescencia de Rayos X.

Presentaciones similares


Presentación del tema: "Física Experimental IV Curso 2013 Clase 6 Página 1 Departamento de Física Fac. Ciencias Exactas - UNLP Fluorescencia de Rayos X."— Transcripción de la presentación:

1 Física Experimental IV Curso 2013 Clase 6 Página 1 Departamento de Física Fac. Ciencias Exactas - UNLP Fluorescencia de Rayos X

2 Física Experimental IV Curso 2013 Clase 6 Página 2 Departamento de Física Fac. Ciencias Exactas - UNLP Full-Width Half-Maximum Detector de Rayos X Si PIN diodo Fluorescencia de Rayos X

3 Física Experimental IV Curso 2013 Clase 6 Página 3 Departamento de Física Fac. Ciencias Exactas - UNLP Detector de Rayos X Si PIN diodo Fluorescencia de Rayos X

4 Física Experimental IV Curso 2013 Clase 6 Página 4 Departamento de Física Fac. Ciencias Exactas - UNLP Detector de Rayos X Si PIN 100 XR

5 Física Experimental IV Curso 2013 Clase 6 Página 5 Departamento de Física Fac. Ciencias Exactas - UNLP Detector de Rayos X Si PIN diodo MCA

6 Física Experimental IV Curso 2013 Clase 6 Página 6 Departamento de Física Fac. Ciencias Exactas - UNLP XR-100CR tomando un espectro de fluorescencia de rayos X del David de Miguel Angel. Aplicaciones

7 Física Experimental IV Curso 2013 Clase 6 Página 7 Departamento de Física Fac. Ciencias Exactas - UNLP Diodo pn - zona de carga espacial. Juntura pn Los diodos pn son uniones de dos materiales semiconductores extrínsecos tipos p y n, por lo que también reciben la denominación de unión pn.

8 Física Experimental IV Curso 2013 Clase 6 Página 8 Departamento de Física Fac. Ciencias Exactas - UNLP Polarización directa. Juntura pn Polarización inversa.

9 Física Experimental IV Curso 2013 Clase 6 Página 9 Departamento de Física Fac. Ciencias Exactas - UNLP Se llama diodo p-i-n a una estructura de tres capas, siendo la intermedia semiconductor intrínseco y las externas, una de tipo p y la otra tipo n. Diodo p-i-n En la práctica, la capa intrínseca se sustituye por una capa tipo p de alta resistividad o bien por una capa n de alta resistividad. PIN Alimentación Amplificación MCA

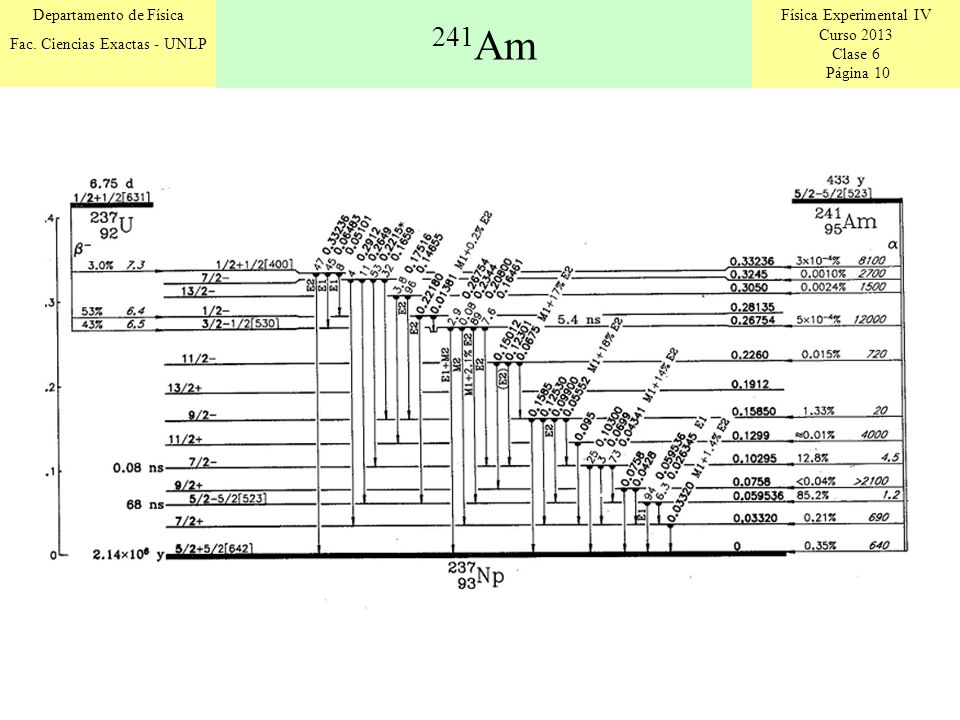

10 Física Experimental IV Curso 2013 Clase 6 Página 10 Departamento de Física Fac. Ciencias Exactas - UNLP 241 Am

11 Física Experimental IV Curso 2013 Clase 6 Página 11 Departamento de Física Fac. Ciencias Exactas - UNLP Radiación X del Neptunio Líneas de emisión K y L en electrón-volts K 1 K 2 K 1 L 1 L 2 L 1 L 2 L 1 M 1 101,059.97, ,234.13, , , , ,784.8 Configuración electrónica = [Rn]5f 4 6d 1 7s 2

12 Física Experimental IV Curso 2013 Clase 6 Página 12 Departamento de Física Fac. Ciencias Exactas - UNLP Detector de Rayos X Calibración

13 Física Experimental IV Curso 2013 Clase 6 Página 13 Departamento de Física Fac. Ciencias Exactas - UNLP Radiación X del Hierro Líneas de emisión K y L en electron-volts Configuración electrónica = [Ar]3d 6 4s 2 K 1sL 1 2sL 2 2p 1/2 L 3 2p 3/2 M 1 3sM 2 3p 1/2 M 3 3p 3/2 7, Energías de ligadura en electron voltios Ka 1 Ka 2 Kb 1 La 1 La 2 Lb 1 6, , ,

14 Física Experimental IV Curso 2013 Clase 6 Página 14 Departamento de Física Fac. Ciencias Exactas - UNLP Fluorescencia de Rayos X
