Fisica Experimental IV Curso 2013 Clase 4 Página 1 Departamento de Física Fac. Ciencias Exactas - UNLP Determinación de la carga específica del electrón.

Presentaciones similares


Presentación del tema: "Fisica Experimental IV Curso 2013 Clase 4 Página 1 Departamento de Física Fac. Ciencias Exactas - UNLP Determinación de la carga específica del electrón."— Transcripción de la presentación:

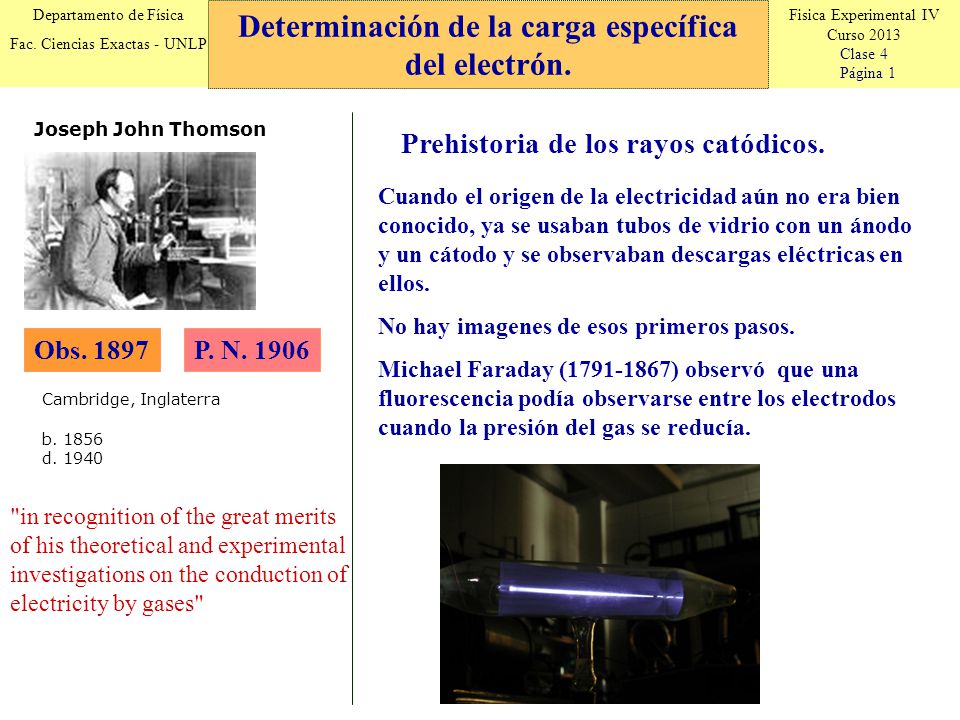

1 Fisica Experimental IV Curso 2013 Clase 4 Página 1 Departamento de Física Fac. Ciencias Exactas - UNLP Determinación de la carga específica del electrón. Obs. 1897P. N Joseph John Thomson Cambridge, Inglaterra b d "in recognition of the great merits of his theoretical and experimental investigations on the conduction of electricity by gases" Prehistoria de los rayos catódicos. Cuando el origen de la electricidad aún no era bien conocido, ya se usaban tubos de vidrio con un ánodo y un cátodo y se observaban descargas eléctricas en ellos. No hay imagenes de esos primeros pasos. Michael Faraday ( ) observó que una fluorescencia podía observarse entre los electrodos cuando la presión del gas se reducía.

2 Fisica Experimental IV Curso 2013 Clase 4 Página 2 Departamento de Física Fac. Ciencias Exactas - UNLP Determinación de la carga específica del electrón. Joseph John Thomson Rayos catódicos Geissler era un vidriero de la Universidad de Bonn (Alemania). J. Pluecker, le encarga evacuar tubos para estudiar las descargas eléctricas en gases. Heinrich Geissler desarrolla la bomba de vacio de mercurio. Esto permitió hacer buenos tubos de vacio Supuso que el átomo consistía de corpúsculos negativos moviendose en una esfera de electricidad positiva... Determinación de la carga específica del electrón.

3 Fisica Experimental IV Curso 2013 Clase 4 Página 3 Departamento de Física Fac. Ciencias Exactas - UNLP Bombas de vacío y tubos de Geissler.

4 Fisica Experimental IV Curso 2013 Clase 4 Página 4 Departamento de Física Fac. Ciencias Exactas - UNLP Julius Plücker Matemático y físico. Universidad de Bonn 1858 Plücker observa la influencia de un campo magnético sobre la fluorescencia en las paredes del tubo.

5 Fisica Experimental IV Curso 2013 Clase 4 Página 5 Departamento de Física Fac. Ciencias Exactas - UNLP Johann Wilhelm Hittorf ( ) J.W. Hittorf observa que un sólido puesto en el camino de los rayos produce una sombra en la fluorescencia del extremo del tubo. Los rayos se propagan en línea recta. Profesor de física y química en la Universidad de Münster, contribuyó poderosamente al desarrollo del electroquímica con innumerables inventos. Descubrió los rayos catódicos con su maestro Plücker con el que estudió también las variaciones del espectro al variar la atmósfera. El tubo de Hittford por él inventado aparece como precursor del tubo de Crookes.

6 Fisica Experimental IV Curso 2013 Clase 4 Página 6 Departamento de Física Fac. Ciencias Exactas - UNLP Sir William Crookes Crookes mejora mucho el vac í o en los tubos. Reproduce los experimentos the Pl ü cker y Hittford. Introduce obstaculos y molinos en el paso de los rayos.

7 Fisica Experimental IV Curso 2013 Clase 4 Página 7 Departamento de Física Fac. Ciencias Exactas - UNLP Eugen Goldstein Introduce el nombre de rayos cat ó dicos para los rayos que salen del c á todo Goldstein perfora el c á todo de un tubo de rayos cat ó dicos y descubre los "rayos canales". Universidad de Berlin.

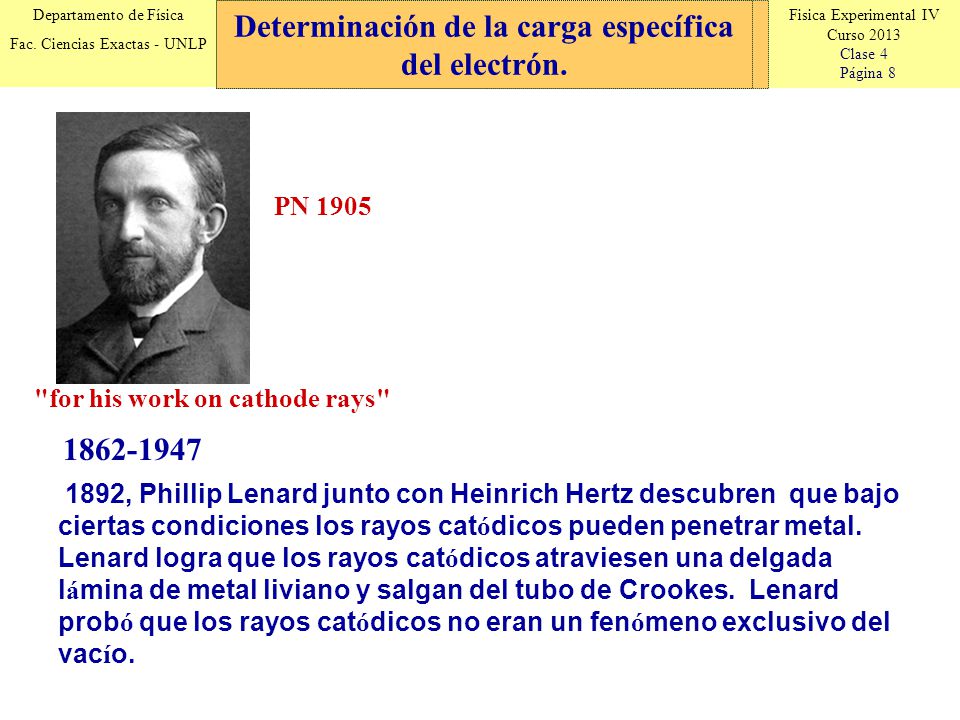

8 Fisica Experimental IV Curso 2013 Clase 4 Página 8 Departamento de Física Fac. Ciencias Exactas - UNLP , Phillip Lenard junto con Heinrich Hertz descubren que bajo ciertas condiciones los rayos cat ó dicos pueden penetrar metal. Lenard logra que los rayos cat ó dicos atraviesen una delgada l á mina de metal liviano y salgan del tubo de Crookes. Lenard prob ó que los rayos cat ó dicos no eran un fen ó meno exclusivo del vac í o. "for his work on cathode rays" PN 1905 Determinación de la carga específica del electrón.

9 Fisica Experimental IV Curso 2013 Clase 4 Página 9 Departamento de Física Fac. Ciencias Exactas - UNLP Determinación de la carga específica del electrón. Joseph John Thomson suppose that the atom consists of a number of corpuscles moving about in a sphere of uniform positive electrification... La fosforecencia verde es causada por los rayos catódicos en su interacción con el vidrio. Hubo una gran cortroversia sobre la naturaleza de estos rayos. Dos opiniones prevalecieron: Una, sostenida por los físicos ingleses era que los rayos eran cuerpos negativamente cargados disparados por el cátodo con gran velocidad. La otra visión, sostenida por la mayoría de los físicos alemanes, era que los rayos eran algún tipo de vibración etérea u onda.

10 Fisica Experimental IV Curso 2013 Clase 4 Página 10 Departamento de Física Fac. Ciencias Exactas - UNLP Sobre una partícula con carga q que se mueve con velocidad v en en un campo eléctrico y magnético aparece una fuerza F: Si no hay campo magnético aplicado: x y z Placas condensador (L) Pantalla fluorescente Determinación de e/m

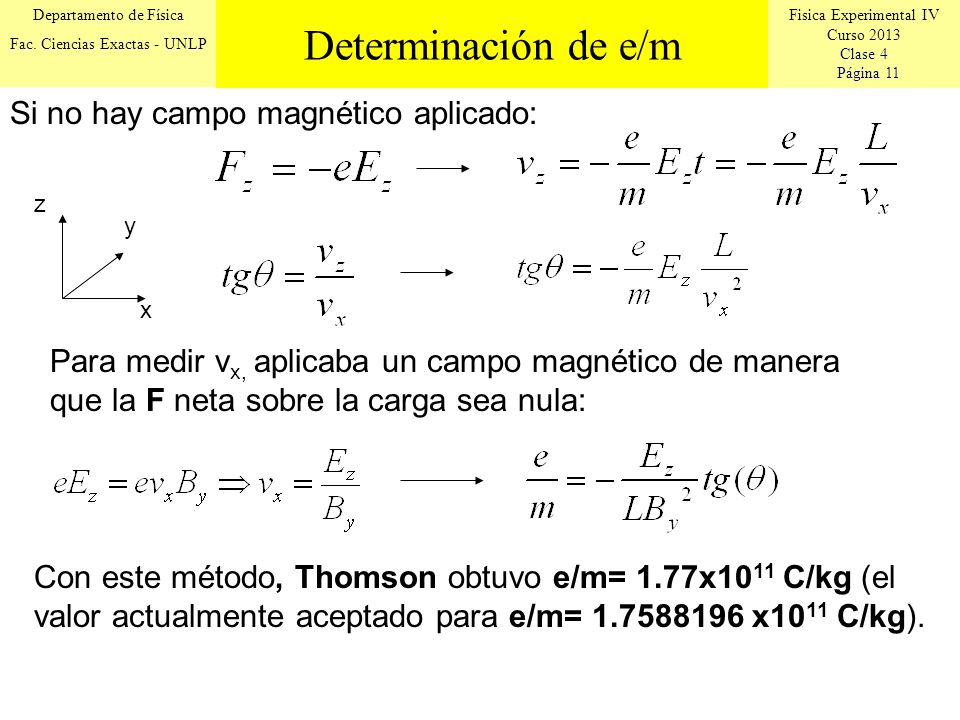

11 Fisica Experimental IV Curso 2013 Clase 4 Página 11 Departamento de Física Fac. Ciencias Exactas - UNLP Si no hay campo magnético aplicado: x y z Para medir v x, aplicaba un campo magnético de manera que la F neta sobre la carga sea nula: Con este método, Thomson obtuvo e/m= 1.77x10 11 C/kg (el valor actualmente aceptado para e/m= x10 11 C/kg). Determinación de e/m

12 Fisica Experimental IV Curso 2013 Clase 4 Página 12 Departamento de Física Fac. Ciencias Exactas - UNLP Determinación de e/m

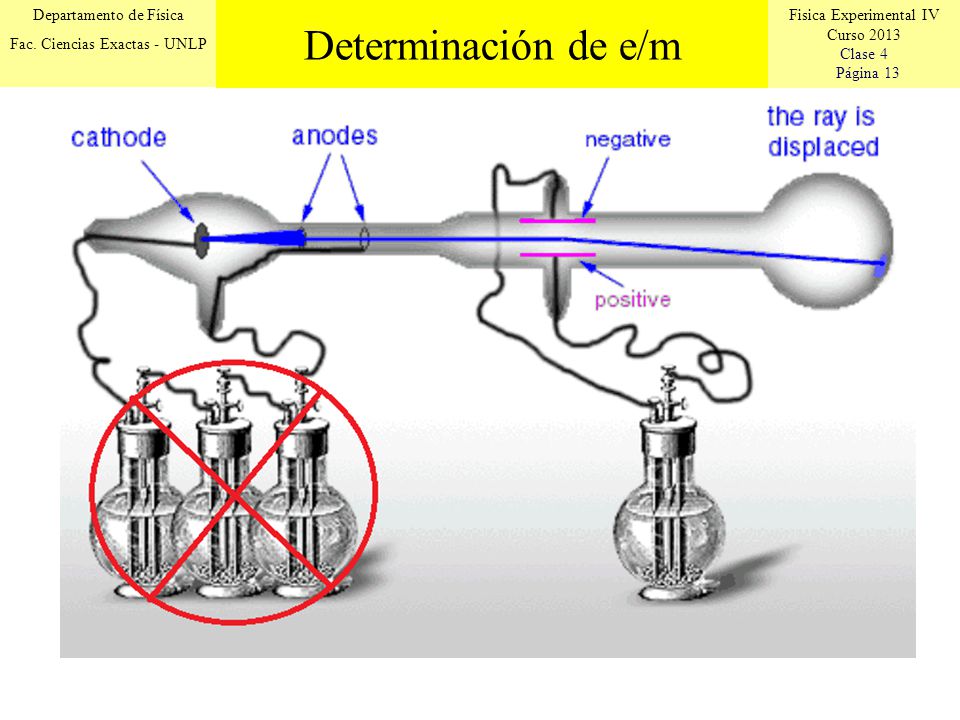

13 Fisica Experimental IV Curso 2013 Clase 4 Página 13 Departamento de Física Fac. Ciencias Exactas - UNLP Determinación de e/m

14 Fisica Experimental IV Curso 2013 Clase 4 Página 14 Departamento de Física Fac. Ciencias Exactas - UNLP Rayos X

15 Fisica Experimental IV Curso 2013 Clase 4 Página 15 Departamento de Física Fac. Ciencias Exactas - UNLP Como vamos a determinar e/m ? El método que vamos a usar se diseño basándose en el experimento de Bainbridge (Phys. Rev. 42, 1 (1932)). Dispositivo experimental Tubo de vidrio lleno con helio a una presión de mm Hg Anodo ~ 6.3 V Cátodo emisor de e V (1/2) m v 2 = eV Determinación de e/m

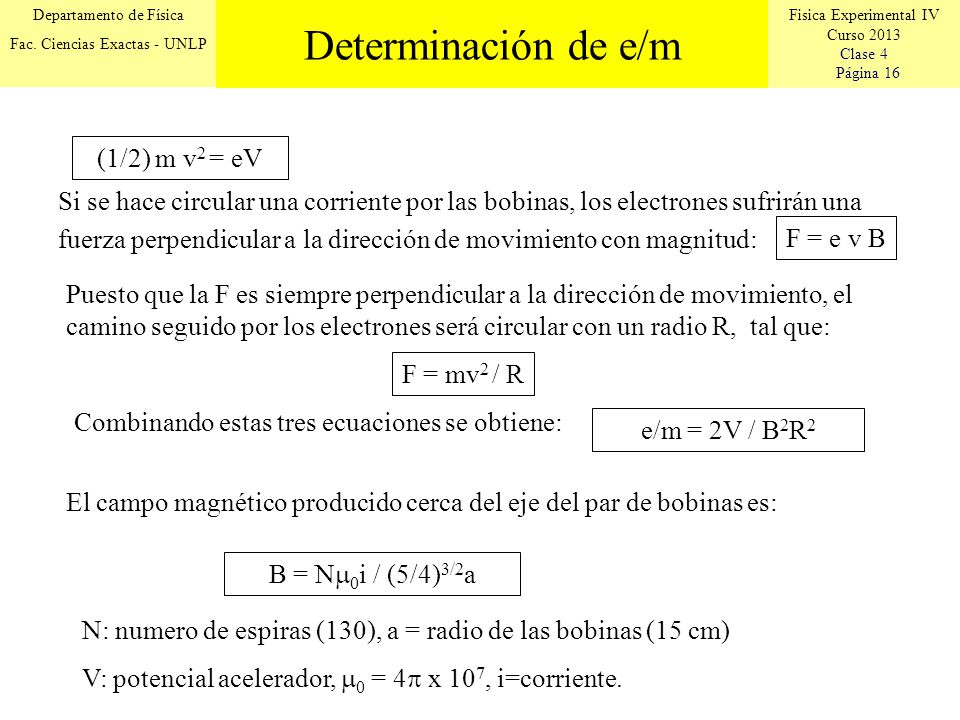

16 Fisica Experimental IV Curso 2013 Clase 4 Página 16 Departamento de Física Fac. Ciencias Exactas - UNLP Si se hace circular una corriente por las bobinas, los electrones sufrirán una fuerza perpendicular a la dirección de movimiento con magnitud: Puesto que la F es siempre perpendicular a la dirección de movimiento, el camino seguido por los electrones será circular con un radio R, tal que: F = e v B F = mv 2 / R (1/2) m v 2 = eV Combinando estas tres ecuaciones se obtiene: e/m = 2V / B 2 R 2 El campo magnético producido cerca del eje del par de bobinas es: B = N 0 i / (5/4) 3/2 a N: numero de espiras (130), a = radio de las bobinas (15 cm) V: potencial acelerador, 0 = 4 x 10 7, i=corriente. Determinación de e/m

17 Fisica Experimental IV Curso 2013 Clase 4 Página 17 Departamento de Física Fac. Ciencias Exactas - UNLP Determinación de e/m

18 Fisica Experimental IV Curso 2013 Clase 4 Página 18 Departamento de Física Fac. Ciencias Exactas - UNLP Determinación de e/m El aparato ha sido posicionado tal que las bobinas son coaxiales con el campo magnético terrestre. En Middlebury, el campo magnético terrestre hace un ángulo de 40 o con la vertical.

19 Fisica Experimental IV Curso 2013 Clase 4 Página 19 Departamento de Física Fac. Ciencias Exactas - UNLP Determinación de e/m Fixed Helmholtz Field Hacerlo para 4 valores de V y para 5 radios Hacerlo para 4 valores de I y para 5 radios
