© 3M 2010. All Rights Reserved. 3M Novec 1230 Fluid Eurídice Ibarlucea UNAM 2013.

Presentaciones similares


Presentación del tema: "© 3M 2010. All Rights Reserved. 3M Novec 1230 Fluid Eurídice Ibarlucea UNAM 2013."— Transcripción de la presentación:

1 © 3M All Rights Reserved. 3M Novec 1230 Fluid Eurídice Ibarlucea UNAM 2013

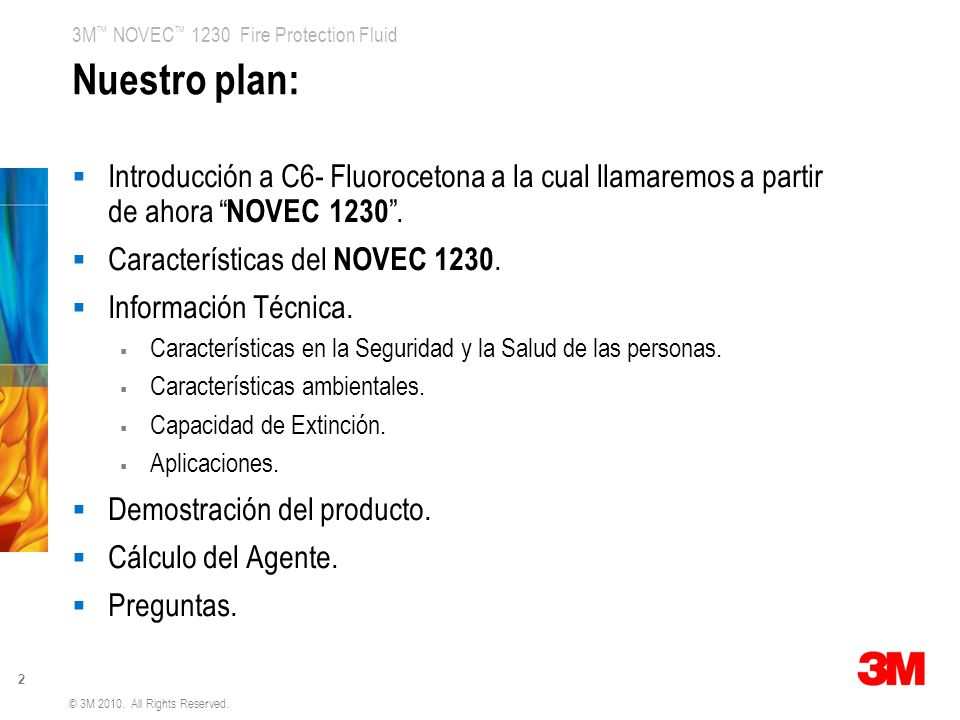

2 3M NOVEC 1230 Fire Protection Fluid 2 © 3M All Rights Reserved. Nuestro plan: Introducción a C6- Fluorocetona a la cual llamaremos a partir de ahora NOVEC Características del NOVEC Información Técnica. Características en la Seguridad y la Salud de las personas. Características ambientales. Capacidad de Extinción. Aplicaciones. Demostración del producto. Cálculo del Agente. Preguntas.

3 3M NOVEC 1230 Fire Protection Fluid 3 © 3M All Rights Reserved.© 3M All Rights Reserved. Sistemas Automáticos de Protección contra Incendio. Introducción

4 3M NOVEC 1230 Fire Protection Fluid 4 © 3M All Rights Reserved. Seguridad Contra Incendios DEL EDIFICIO MANTE- NIMIENTO INGE- NIERIA NOVEC 1230

5 3M NOVEC 1230 Fire Protection Fluid 5 © 3M All Rights Reserved. Sistemas Automáticos de Protección VS Incendio. Sistemas de Rociadores Automáticos (Agua) Sistemas de Pre-acción (Agua) Sistemas de Diluvio (Agua) Sistemas de Espuma (Proteínicos) Sistemas de Supresión de Incendios a base de CO2 Sistemas de supresión a Base de Agentes Limpios Sistemas de Detección y Alarma Protección a base de Extintores. Sistemas a base de mangueras contra incendio.

6 3M NOVEC 1230 Fire Protection Fluid 6 © 3M All Rights Reserved.© 3M All Rights Reserved. NOVEC 1230 Introducción

7 3M NOVEC 1230 Fire Protection Fluid 7 © 3M All Rights Reserved. Agentes Limpios de Supresión Contra Incendio Agentes Químicos Compuestos Halocarbonados: CarbonoHidrógenoBromoCloroFluorYodo Fluorocetonas Novec 1230 Gases Inertes Oxigen o Combustible Calor

8 3M NOVEC 1230 Fire Protection Fluid 8 © 3M All Rights Reserved. Principios Básicos NOVEC 1230 FK : C6- Fluorocetona Principios Novec 1230

9 3M NOVEC 1230 Fire Protection Fluid 9 © 3M All Rights Reserved.© 3M All Rights Reserved. NOVEC 1230 Aplicaciones

10 3M NOVEC 1230 Fire Protection Fluid 10 © 3M All Rights Reserved. Donde es una excelente solución: Centros de Procesamiento de Datos y Cuartos de Control. Incluso un pequeño incendio en las instalaciones críticas, tales como Centros de Procesamiento de Datos, Torres de Control de Aeropuertos, Cuartos Limpios, Laboratorios y áreas de Operaciones de Fabricación Controladas por ordenadores puede resultar en la pérdida catastrófica de interrumpir las operaciones vitales y dañar el equipo de alto valor. En estas situaciones, es importante que los incendios se interrumpan rápidamente antes de que tengan la oportunidad de propagarse y que los aparatos electrónicos sensibles y otros equipos no se dañen en el proceso de ataque el fuego.

11 3M NOVEC 1230 Fire Protection Fluid 11 © 3M All Rights Reserved. Donde es una excelente solución: Aplicaciones Marinas 3M Novec 1230 ofrece una serie de ventajas importantes sobre otros agentes limpios y CO2 en aplicaciones marinas. Su aguda baja toxicidad, combinada con una alta eficiencia de extinción, da al Novec 1230 un considerable margen de seguridad, incluso en concentraciones relativamente altas de extinción, por lo que Novec 1230 es ideal para los espacios ocupados, en aplicaciones marinas como son: 1. Cuartos de Máquinas 2. Compartimentos de pinturas y solventes 3. Centros de comunicación y control y además Novec 1230 No tiene restricción en su funcionamiento en navegación, así como permite ahorro de espacio y flexibilidad de diseño Información Técnica\marine applications.pdf Información Técnica\marine applications.pdf

12 3M NOVEC 1230 Fire Protection Fluid 12 © 3M All Rights Reserved. Donde es una excelente solución: Oil & GAS Además de su favorable seguridad y los perfiles ambientales, 3M Novec 1230 es un extintor de incendios muy eficaz, diseñado para sofocar incendios con rapidez, antes de que tengan la oportunidad de interrumpir la producción o propagación de peligros Clase B, como gasolina, aceite y pinturas a base de aceite. Esta combinación única de propiedades es causa de su aceptación en la perforación en alta mar, producción, almacenamiento y en buques de transporte en la industria petrolera, tanto para nuevas construcciones como para reformas. Es una opción ideal para muchos "riesgos especiales" aplicaciones donde la seguridad personal y mantener la continuidad de las operaciones son de vital importancia, entre ellos:

13 3M NOVEC 1230 Fire Protection Fluid 13 © 3M All Rights Reserved. Donde es una excelente solución: Oil & GAS Cuartos de máquinas. Cuarto de Generadores. Centros de comunicaciones. Salas de Control de Procesos. Lockers de Pintura. Casa Piloto. Cuarto de bombas. Salas de Sistemas Sumergidos Transformadores. Información Técnica\Oil and Gas.pdf

14 3M NOVEC 1230 Fire Protection Fluid 14 © 3M All Rights Reserved. Donde es una excelente opción. Telecomunicaciones 3M Novec 1230 es un extintor de incendios de alta eficiencia diseñados especialmente para los "riesgos especiales". Estos se definen como espacios - como salas de interruptor de telecomunicaciones, informática y salas de control electrónico - en mantener la operación continua de los equipos de alto valor es crítico.

15 3M NOVEC 1230 Fire Protection Fluid 15 © 3M All Rights Reserved. Donde es una excelente opción. Museos, Archivos y recintos Culturales 3M Novec 1230 es un extintor de incendios de alta eficiencia diseñados especialmente para los "riesgos especiales". Estos se definen como espacios - como salas de interruptor de telecomunicaciones, informática y salas de control electrónico - en mantener la operación continua de los equipos de alto valor es crítico. Información Técnica\museums and archives.pdf Información Técnica\museums and archives.pdf

16 3M NOVEC 1230 Fire Protection Fluid 16 © 3M All Rights Reserved.© 3M All Rights Reserved. NOVEC 1230 Características

17 3M NOVEC 1230 Fire Protection Fluid 17 © 3M All Rights Reserved.© 3M All Rights Reserved. 3M NOVEC 1230 Fire Protection Fluid NOVEC 1230 Fire Protection Fluid es un agente límpio de protección contra incendio. Es seguro para las personas… Rápido en la extinción de Incendios… No daña el área ni los equipos a proteger… Y es amigable con el ambiente…

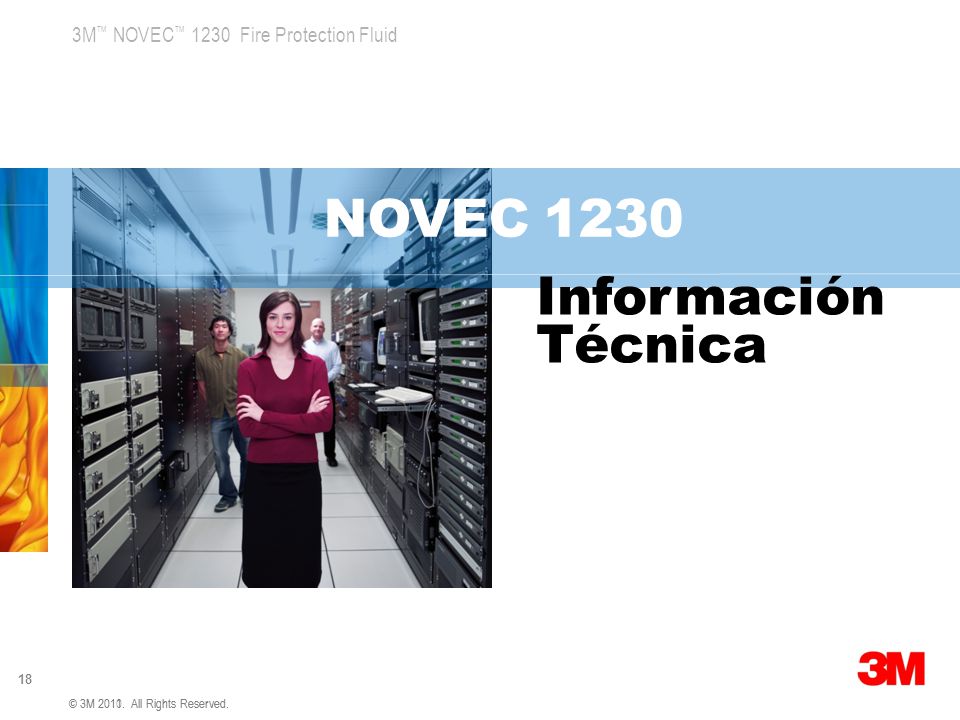

18 3M NOVEC 1230 Fire Protection Fluid 18 © 3M All Rights Reserved.© 3M All Rights Reserved. Información Técnica NOVEC 1230

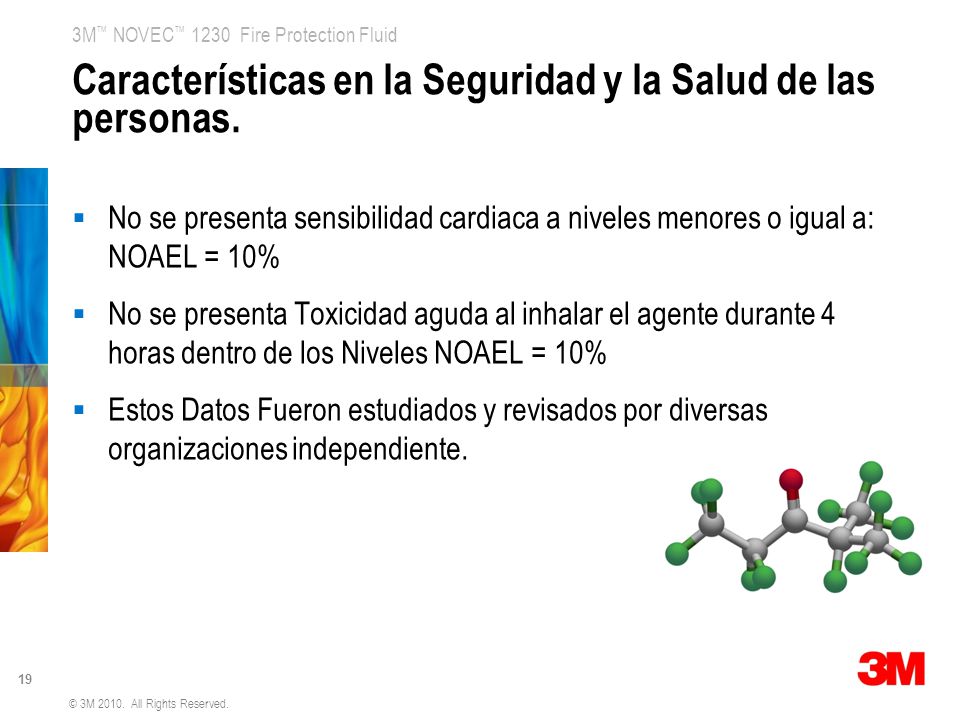

19 3M NOVEC 1230 Fire Protection Fluid 19 © 3M All Rights Reserved. Características en la Seguridad y la Salud de las personas. No se presenta sensibilidad cardiaca a niveles menores o igual a: NOAEL = 10% No se presenta Toxicidad aguda al inhalar el agente durante 4 horas dentro de los Niveles NOAEL = 10% Estos Datos Fueron estudiados y revisados por diversas organizaciones independiente.

20 3M NOVEC 1230 Fire Protection Fluid 20 © 3M All Rights Reserved. Margen de Seguridad al Implementar Novec Class A Fuels 2 Class B Fuels

21 3M NOVEC 1230 Fire Protection Fluid 21 © 3M All Rights Reserved. Novec 1230 fluid Safety Considerations Margen de Seguridad NOEL

22 3M NOVEC 1230 Fire Protection Fluid 22 © 3M All Rights Reserved. Novec 1230 Pruebas de Supresión de Incendio ISO Agente Quemador de Copa Heptano Conc. de Extinción Clase A Conc. de Extinción Halon CO 2 20>35 HFC-227ea6.76.1/5.8/5.25 HFC /8.6 HFC IG IG IG IG FK Notes:(1) All values except as noted from ISO (2) 5.8 and 5.25 values are UL/FM listing values in U.S. Class A

23 3M NOVEC 1230 Fire Protection Fluid 23 © 3M All Rights Reserved. Comparación de Concentración de Diseño Class A Extinguishing NFPA 2001 Exting. Concentration ISO Exting. Concentration NFPA Design Concentration ISO Design Concentration HFC-227ea HFC IG FK

24 3M NOVEC 1230 Fire Protection Fluid 24 © 3M All Rights Reserved. 3M Fire Test Facility, Mendota Heights, MN Standard UL/FM/ISO Pruebas en áreas Cerradas

25 3M NOVEC 1230 Fire Protection Fluid 25 © 3M All Rights Reserved. Comportamiento de Prueba – UL 2127/2166 Arreglo del Sistema – Inundación Total AgenteNovec 1230 fluid Concentración del Agente Min. Conc. De Ext. Escenario de FuegoUL 300kw pan 100 m 3 room CombustibleHeptano Tiempo de Flama30 sec

26 3M NOVEC 1230 Fire Protection Fluid 26 © 3M All Rights Reserved. Comportamiento de Prueba Arreglo del Sistema: Inundación Total AgenteNovec 1230 fluid Escenario de Fuego UL/FM Piso Subterraneo CombustibleHeptano Tiempo de Flama 30 sec

27 3M NOVEC 1230 Fire Protection Fluid 27 © 3M All Rights Reserved. Comportamiento de Prueba Arreglo del sistema – Inundación Total AgenteNovec 1230 fluid Escenario de Fuego Transformador CombustibleCombustibles típicos en transformadores Tiempo de Flama ~3:00-4:00 minutes

28 3M NOVEC 1230 Fire Protection Fluid 28 © 3M All Rights Reserved. ¿Cómo trabaja un sistema de protección Novec 1230? Almacenado como un fluido (líquido),pero descargado como un gas. Entonces el gas Inunda El area empezando la protección. Un sistema sofisticado de protección juega un papel importante, ya que este es el que detecta el incendio y descarga el agente...\..\..\..\..\My Videos\3M Novec 1230 Fire Suppression System Installation.vob

29 3M NOVEC 1230 Fire Protection Fluid 29 © 3M All Rights Reserved. Agente 3M Novec 1230

30 3M NOVEC 1230 Fire Protection Fluid 30 Prueba Novec 1230 PEMEX Abril 2012 © 3M All Rights Reserved.

31 3M NOVEC 1230 Fire Protection Fluid 31 © 3M All Rights Reserved. Novec 1230 Una solución sustentable a largo plazo PropertiesNovec 1230halon 1301*HFC-125*HFC-236fa* Ozone Depletion Potential Global Warming Potential Atmospheric Lifetime (years) SNAP ApprovalYesNoYes * IPCC 2001

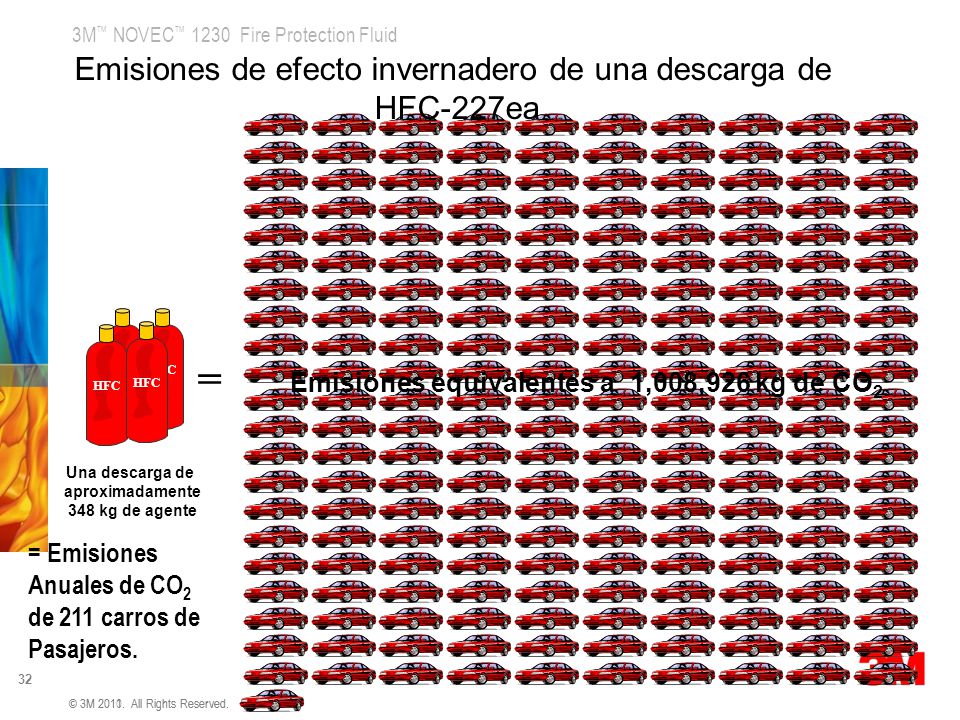

32 3M NOVEC 1230 Fire Protection Fluid 32 © 3M All Rights Reserved.© 3M All Rights Reserved. = Una descarga de aproximadamente 348 kg de agente = Emisiones Anuales de CO 2 de 211 carros de Pasajeros. HFC 227ea HFC Emisiones equivalentes a 1,008,926 kg de CO 2 Emisiones de efecto invernadero de una descarga de HFC-227ea

33 3M NOVEC 1230 Fire Protection Fluid 33 © 3M All Rights Reserved.© 3M All Rights Reserved. Emisiones de Novec 1230 = Una descarga de un sistema de aproximadamente 401 kg de agente FK Emissions Equivalent to 401 kg CO cars/year FK Menos de las emisiones de CO 2 que una vaca descarga diariamente por un mes.

34 3M NOVEC 1230 Fire Protection Fluid 34 © 3M All Rights Reserved.© 3M All Rights Reserved. Cilindros necesarios para un sistema típico Clase A Halon 1301HFC-227ea Novec 1230 CO 2 Inert Gas

35 3M NOVEC 1230 Fire Protection Fluid 35 © 3M All Rights Reserved.© 3M All Rights Reserved. Demostración NOVEC 1230

36 3M NOVEC 1230 Fire Protection Fluid 36 © 3M All Rights Reserved. 3M Agente Novec 1230 En orden de apreciar completamente la extención del impacto del nuevo producto, demos un rápido vistazo a algunas de las mas prominentes instalaciones de agente de protección contra incendio Novec Recordemos en unos segundos que, actualmente, hay alrededor de 18,000 sistemas instalados usando agente Novec Aquí hay algunos lugares en los que usted puede reconocerlo…

37 3M NOVEC 1230 Fire Protection Fluid 37 © 3M All Rights Reserved. 3M Novec 1230 Fluid Capitolio Estados Unidos

38 3M NOVEC 1230 Fire Protection Fluid 38 © 3M All Rights Reserved. 3M Novec 1230 Fluid El Alamo: San Antonio, Texas

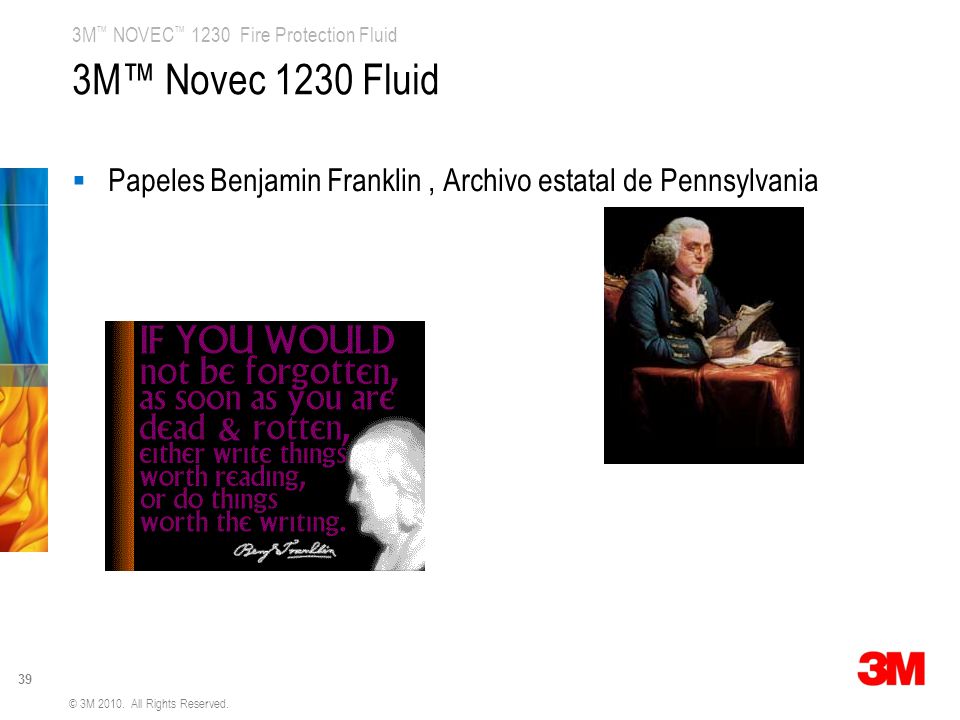

39 3M NOVEC 1230 Fire Protection Fluid 39 © 3M All Rights Reserved. 3M Novec 1230 Fluid Papeles Benjamin Franklin, Archivo estatal de Pennsylvania

40 3M NOVEC 1230 Fire Protection Fluid 40 © 3M All Rights Reserved. 3M Novec 1230 Fluid Grandes Barcos y Buques

41 3M NOVEC 1230 Fire Protection Fluid 41 © 3M All Rights Reserved. 3M Novec 1230 Fluid Y muchas,muchas mas aplicaciones… Aerospacial Medicina Militar Aviación comercial

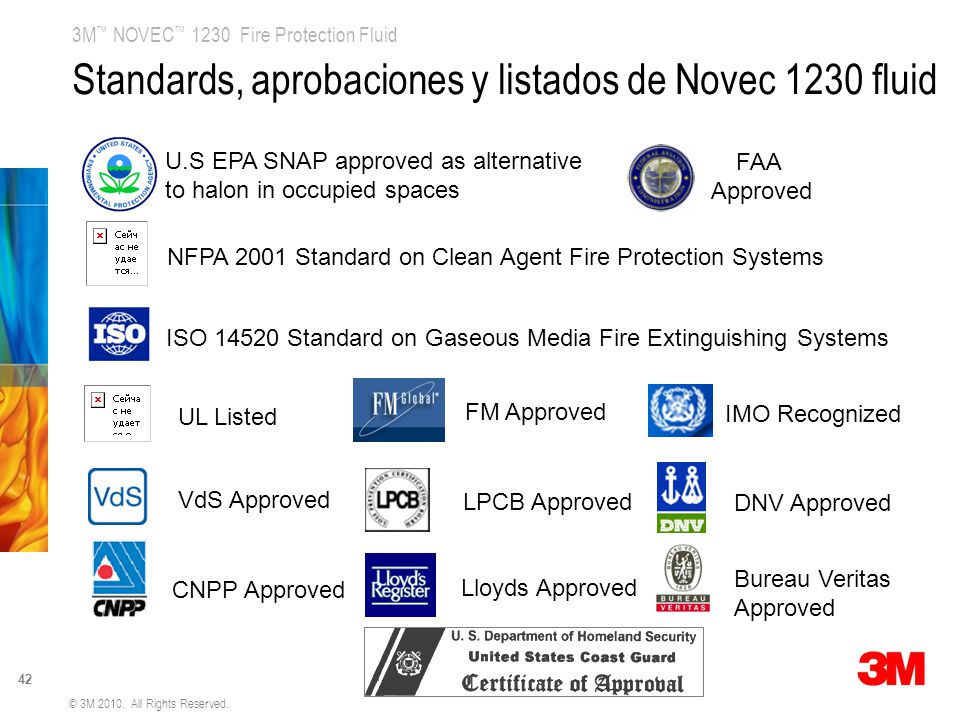

42 3M NOVEC 1230 Fire Protection Fluid 42 © 3M All Rights Reserved. Standards, aprobaciones y listados de Novec 1230 fluid NFPA 2001 Standard on Clean Agent Fire Protection Systems ISO Standard on Gaseous Media Fire Extinguishing Systems UL Listed FM Approved VdS Approved LPCB Approved IMO Recognized Lloyds Approved U.S EPA SNAP approved as alternative to halon in occupied spaces DNV Approved Bureau Veritas Approved CNPP Approved FAA Approved

43 3M NOVEC 1230 Fire Protection Fluid 43 © 3M All Rights Reserved.© 3M All Rights Reserved. Preguntas Novec 1230

44 3M NOVEC 1230 Fire Protection Fluid 44 © 3M All Rights Reserved. Gracias Eurídice Ibarlucea
