Presentación del tema: "Dpto. Señales, Sistemas y Radiocomunicaciones"— Transcripción de la presentación:

1 Dpto. Señales, Sistemas y Radiocomunicaciones
Tratamiento Digital de Voz Prof. Luis A. Hernández Gómez ftp.gaps.ssr.upm.es/pub/TDV/DOC/ Tema6a.ppt Dpto. Señales, Sistemas y Radiocomunicaciones

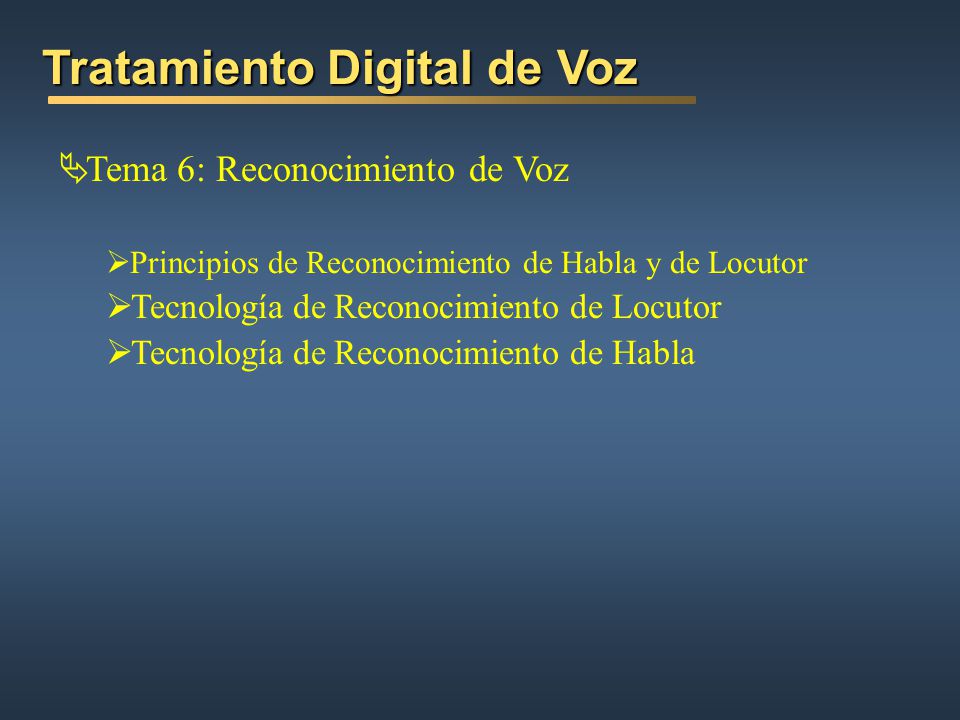

2 Tratamiento Digital de Voz
Tema 6: Reconocimiento de Voz Principios de Reconocimiento de Habla y de Locutor Tecnología de Reconocimiento de Locutor Tecnología de Reconocimiento de Habla

3 (Acentos, variedades dialectales, etc.)

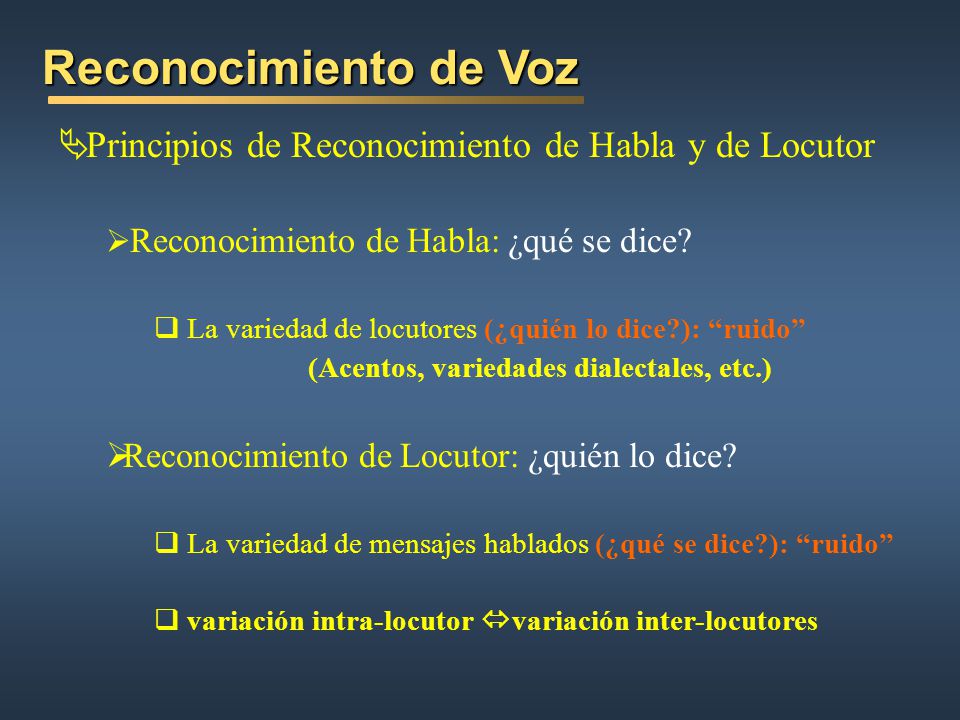

Reconocimiento de Voz Principios de Reconocimiento de Habla y de Locutor Reconocimiento de Habla: ¿qué se dice? La variedad de locutores (¿quién lo dice?): “ruido” (Acentos, variedades dialectales, etc.) Reconocimiento de Locutor: ¿quién lo dice? La variedad de mensajes hablados (¿qué se dice?): “ruido” variación intra-locutor variación inter-locutores

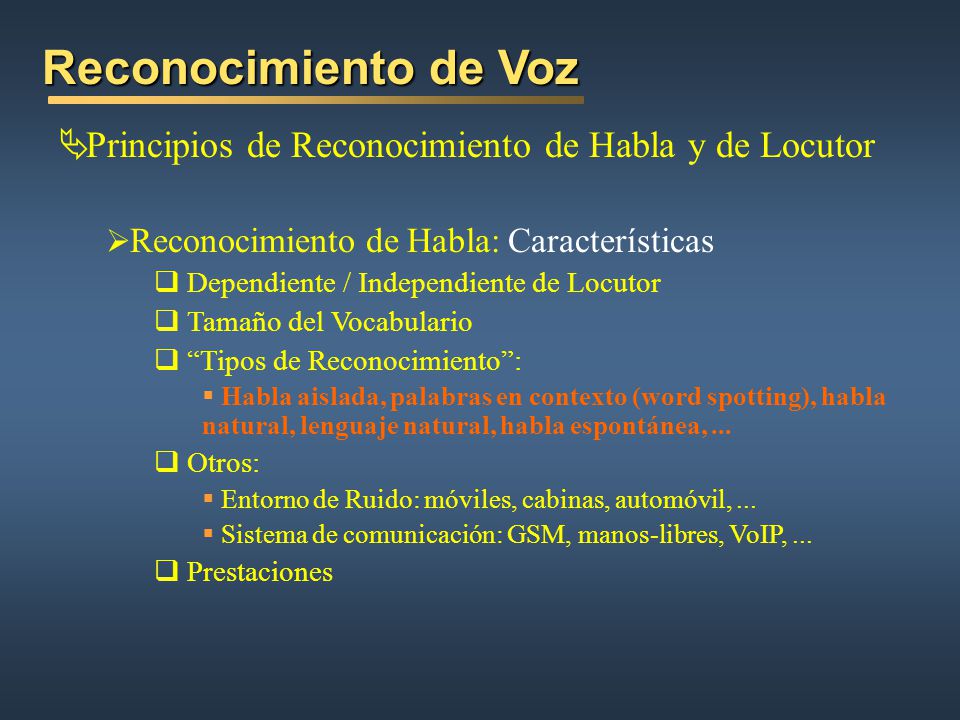

4 Reconocimiento de Voz Principios de Reconocimiento de Habla y de Locutor Reconocimiento de Habla: Características Dependiente / Independiente de Locutor Tamaño del Vocabulario “Tipos de Reconocimiento”: Habla aislada, palabras en contexto (word spotting), habla natural, lenguaje natural, habla espontánea, ... Otros: Entorno de Ruido: móviles, cabinas, automóvil, ... Sistema de comunicación: GSM, manos-libres, VoIP, ... Prestaciones

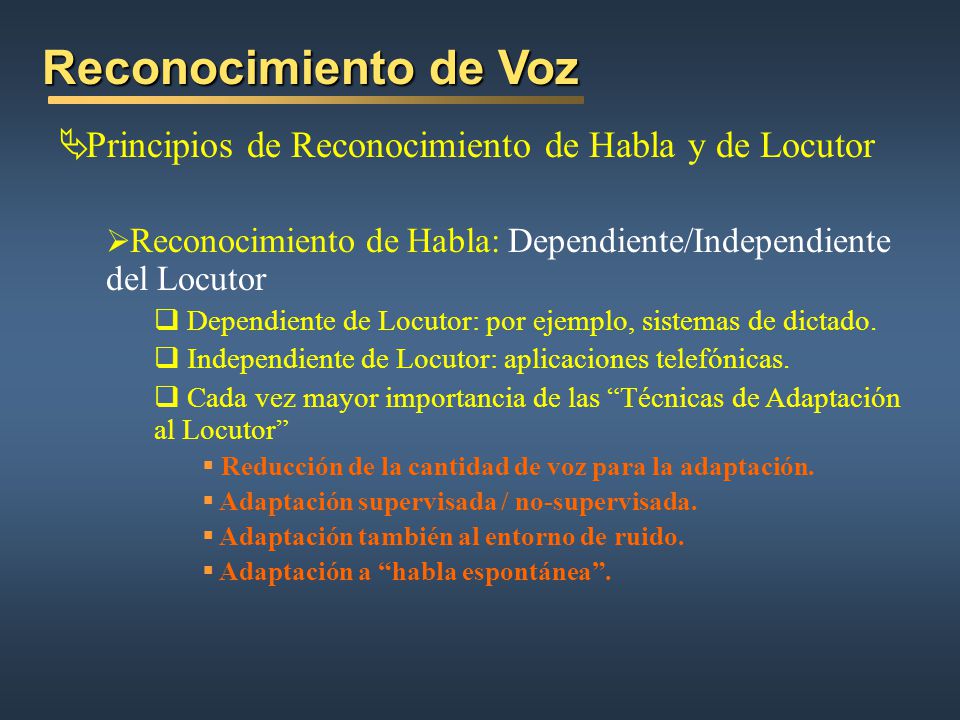

5 Reconocimiento de Voz Principios de Reconocimiento de Habla y de Locutor Reconocimiento de Habla: Dependiente/Independiente del Locutor Dependiente de Locutor: por ejemplo, sistemas de dictado. Independiente de Locutor: aplicaciones telefónicas. Cada vez mayor importancia de las “Técnicas de Adaptación al Locutor” Reducción de la cantidad de voz para la adaptación. Adaptación supervisada / no-supervisada. Adaptación también al entorno de ruido. Adaptación a “habla espontánea”.

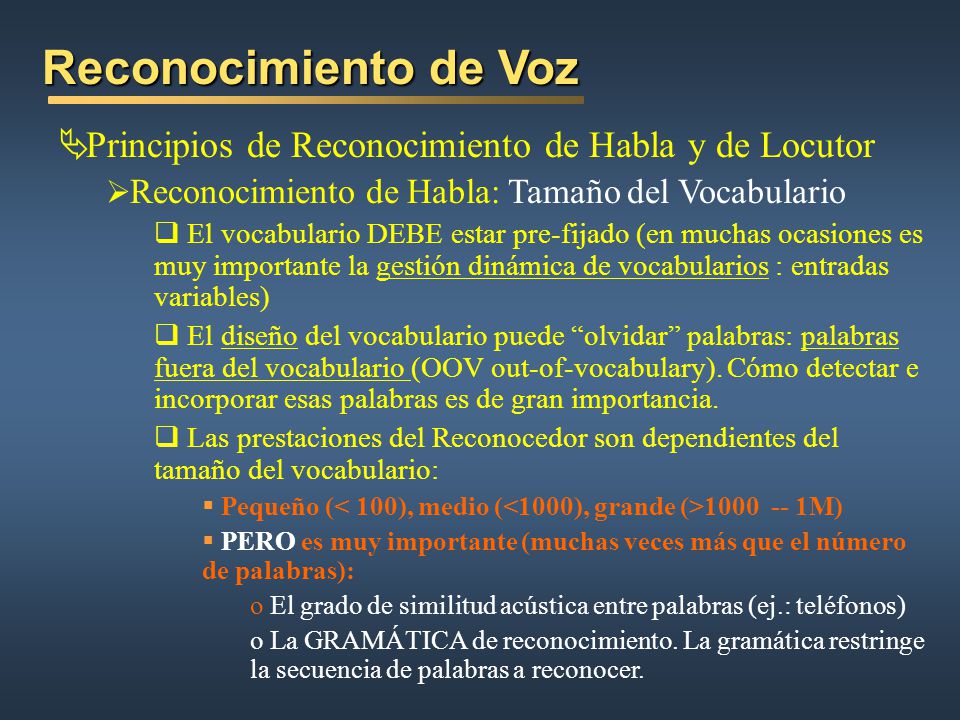

6 Reconocimiento de Voz Principios de Reconocimiento de Habla y de Locutor Reconocimiento de Habla: Tamaño del Vocabulario El vocabulario DEBE estar pre-fijado (en muchas ocasiones es muy importante la gestión dinámica de vocabularios : entradas variables) El diseño del vocabulario puede “olvidar” palabras: palabras fuera del vocabulario (OOV out-of-vocabulary). Cómo detectar e incorporar esas palabras es de gran importancia. Las prestaciones del Reconocedor son dependientes del tamaño del vocabulario: Pequeño (< 100), medio (<1000), grande (> M) PERO es muy importante (muchas veces más que el número de palabras): El grado de similitud acústica entre palabras (ej.: teléfonos) La GRAMÁTICA de reconocimiento. La gramática restringe la secuencia de palabras a reconocer.

7 (terminología imprecisa)
Reconocimiento de Voz Principios de Reconocimiento de Habla y de Locutor Reconocimiento de Habla: ”Tipo” de Reconocimiento (terminología imprecisa) Habla aislada: lista de palabras (directorio de nombres) Palabras en contexto (word spotting): “con Juan Pérez por favor” Habla natural: “dictado natural,” u “órdenes naturales” (“quiero que me digas qué películas ponen hoy”) Lenguaje natural: suele asociarse a la identificación de entidades semánticas: <solicitud de información>quiero que me digas qué <tipo de información>películas</tipo de información> ponen<tiempo>hoy</tiempo> </solicitud de información> Habla espontánea: “disfluencias” : “..eh quiero que me des, que me diga.. digas qué... pone... las películas de hoy”

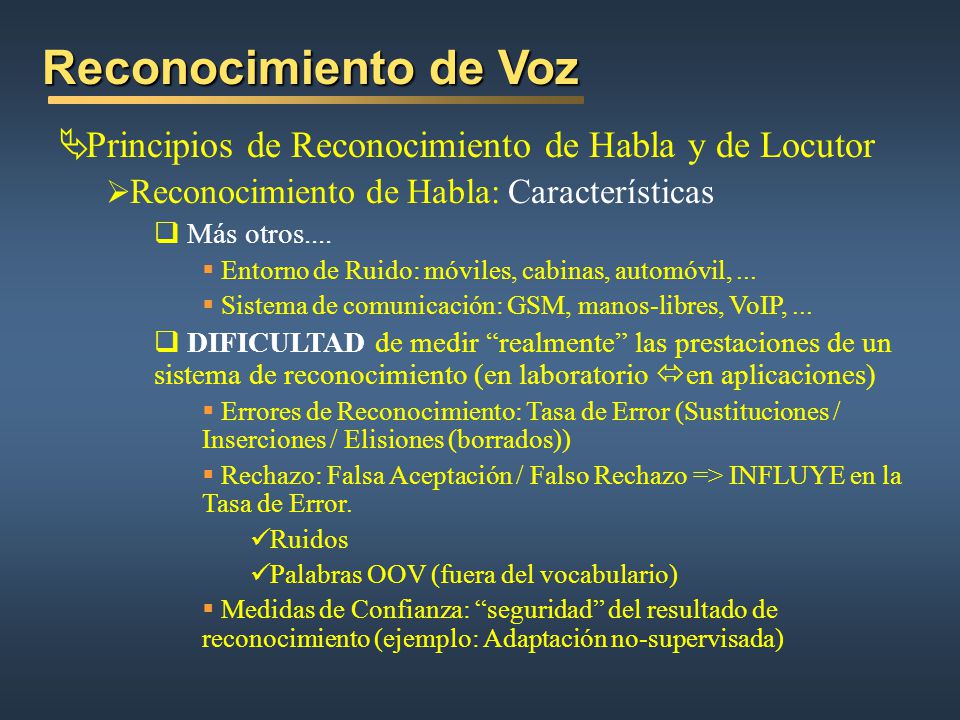

8 Reconocimiento de Voz Principios de Reconocimiento de Habla y de Locutor Reconocimiento de Habla: Características Más otros.... Entorno de Ruido: móviles, cabinas, automóvil, ... Sistema de comunicación: GSM, manos-libres, VoIP, ... DIFICULTAD de medir “realmente” las prestaciones de un sistema de reconocimiento (en laboratorio en aplicaciones) Errores de Reconocimiento: Tasa de Error (Sustituciones / Inserciones / Elisiones (borrados)) Rechazo: Falsa Aceptación / Falso Rechazo => INFLUYE en la Tasa de Error. Ruidos Palabras OOV (fuera del vocabulario) Medidas de Confianza: “seguridad” del resultado de reconocimiento (ejemplo: Adaptación no-supervisada)

9 Reconocimiento de Voz Principios de Reconocimiento de Habla y de Locutor Reconocimiento de Locutor: Características Dependiente / Independiente de Texto Población cerrada / abierta “Modos de Funcionamiento”: VERIFICACIÓN IDENTIFICACIÓN (Detección; Autenticación) Otros: Entorno de Ruido..., Sistema de comunicaciones, ... VARIABILIDAD ENTRE SESIONES Prestaciones

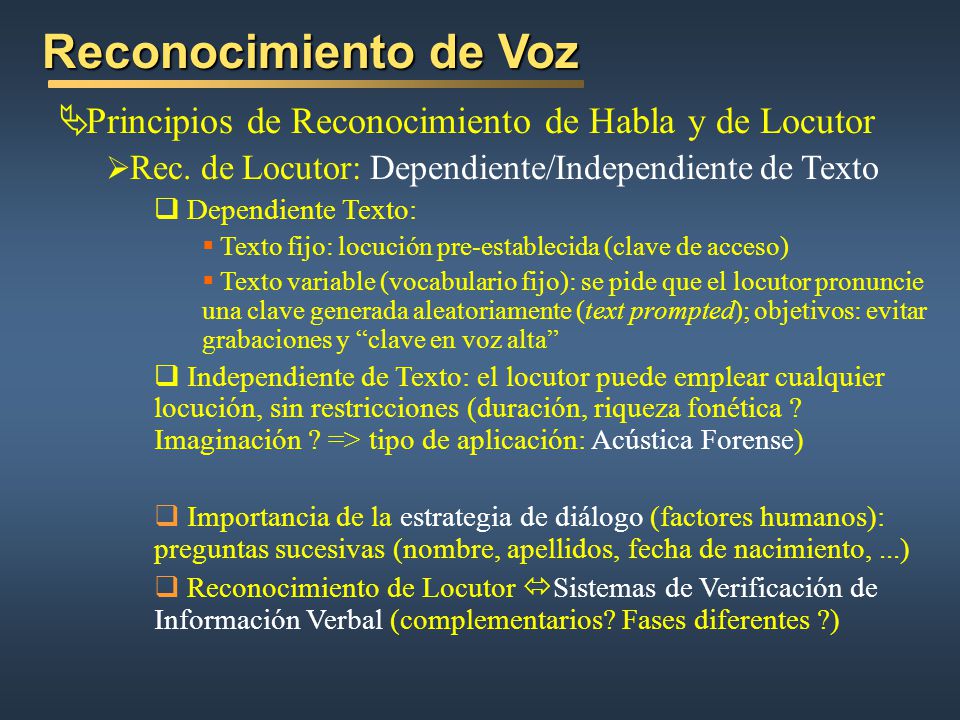

10 Reconocimiento de Voz Principios de Reconocimiento de Habla y de Locutor Rec. de Locutor: Dependiente/Independiente de Texto Dependiente Texto: Texto fijo: locución pre-establecida (clave de acceso) Texto variable (vocabulario fijo): se pide que el locutor pronuncie una clave generada aleatoriamente (text prompted); objetivos: evitar grabaciones y “clave en voz alta” Independiente de Texto: el locutor puede emplear cualquier locución, sin restricciones (duración, riqueza fonética ? Imaginación ? => tipo de aplicación: Acústica Forense) Importancia de la estrategia de diálogo (factores humanos): preguntas sucesivas (nombre, apellidos, fecha de nacimiento, ...) Reconocimiento de Locutor Sistemas de Verificación de Información Verbal (complementarios? Fases diferentes ?)

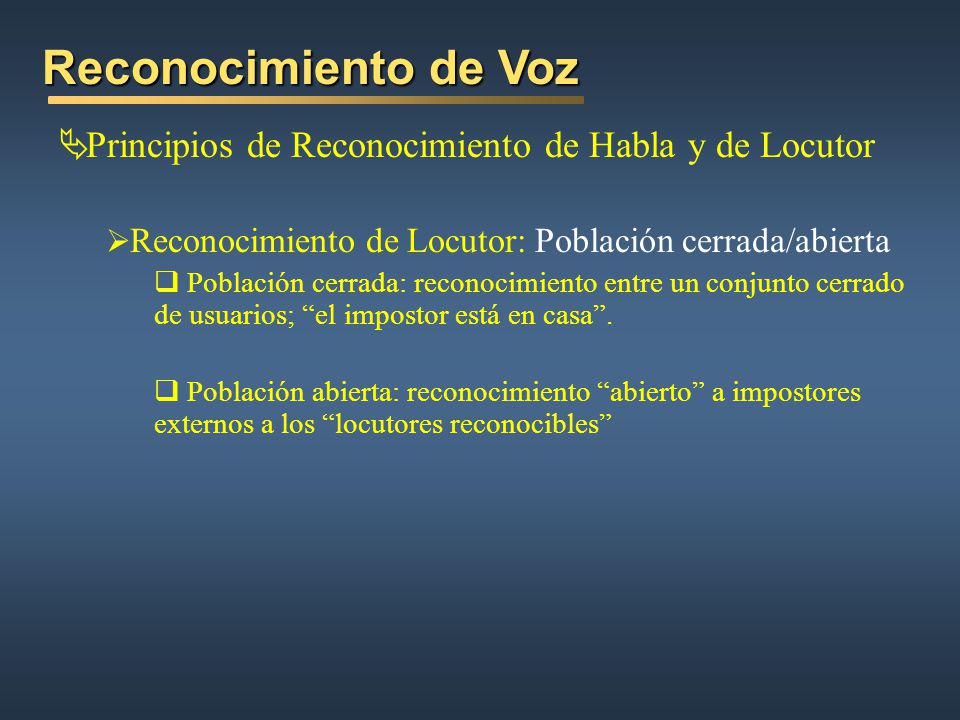

11 Reconocimiento de Voz Principios de Reconocimiento de Habla y de Locutor Reconocimiento de Locutor: Población cerrada/abierta Población cerrada: reconocimiento entre un conjunto cerrado de usuarios; “el impostor está en casa”. Población abierta: reconocimiento “abierto” a impostores externos a los “locutores reconocibles”

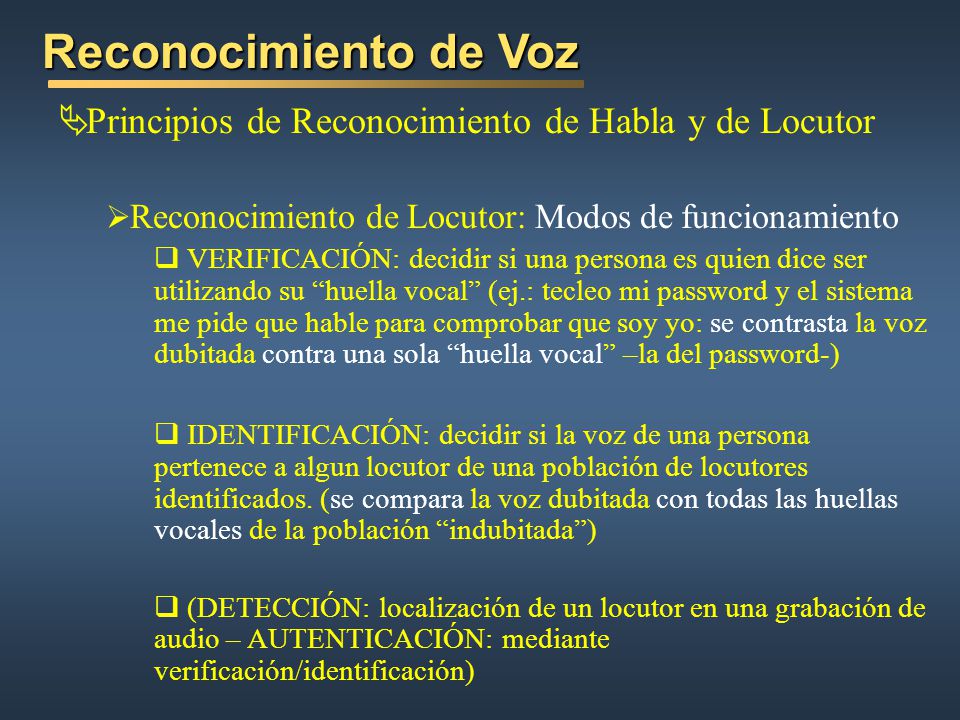

12 Reconocimiento de Voz Principios de Reconocimiento de Habla y de Locutor Reconocimiento de Locutor: Modos de funcionamiento VERIFICACIÓN: decidir si una persona es quien dice ser utilizando su “huella vocal” (ej.: tecleo mi password y el sistema me pide que hable para comprobar que soy yo: se contrasta la voz dubitada contra una sola “huella vocal” –la del password-) IDENTIFICACIÓN: decidir si la voz de una persona pertenece a algun locutor de una población de locutores identificados. (se compara la voz dubitada con todas las huellas vocales de la población “indubitada”) (DETECCIÓN: localización de un locutor en una grabación de audio – AUTENTICACIÓN: mediante verificación/identificación)

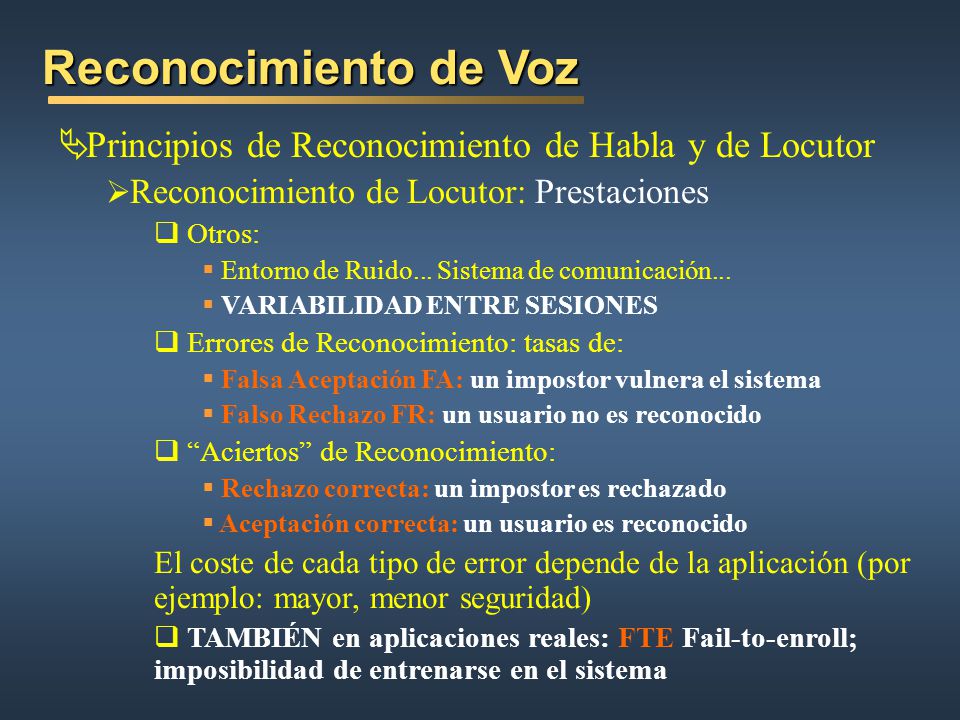

13 Reconocimiento de Voz Principios de Reconocimiento de Habla y de Locutor Reconocimiento de Locutor: Prestaciones Otros: Entorno de Ruido... Sistema de comunicación... VARIABILIDAD ENTRE SESIONES Errores de Reconocimiento: tasas de: Falsa Aceptación FA: un impostor vulnera el sistema Falso Rechazo FR: un usuario no es reconocido “Aciertos” de Reconocimiento: Rechazo correcta: un impostor es rechazado Aceptación correcta: un usuario es reconocido El coste de cada tipo de error depende de la aplicación (por ejemplo: mayor, menor seguridad) TAMBIÉN en aplicaciones reales: FTE Fail-to-enroll; imposibilidad de entrenarse en el sistema

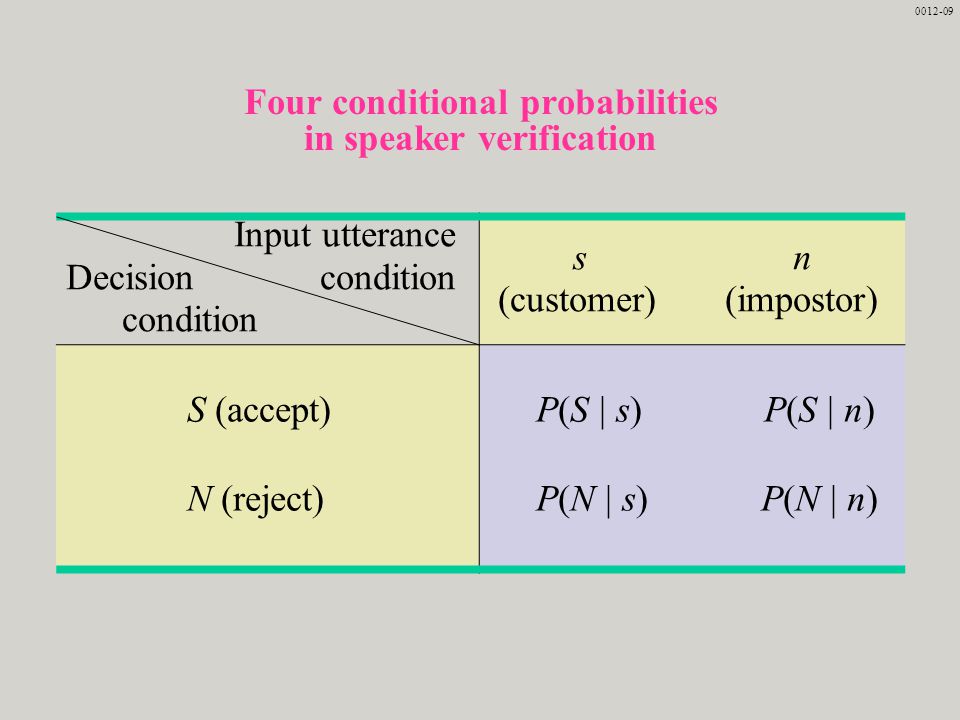

14 Four conditional probabilities in speaker verification
Four conditional probabilities in speaker verification Input utterance Decision condition condition s n (customer) (impostor) S (accept) N (reject) P(S | s) P(S | n) P(N | s) P(N | n)

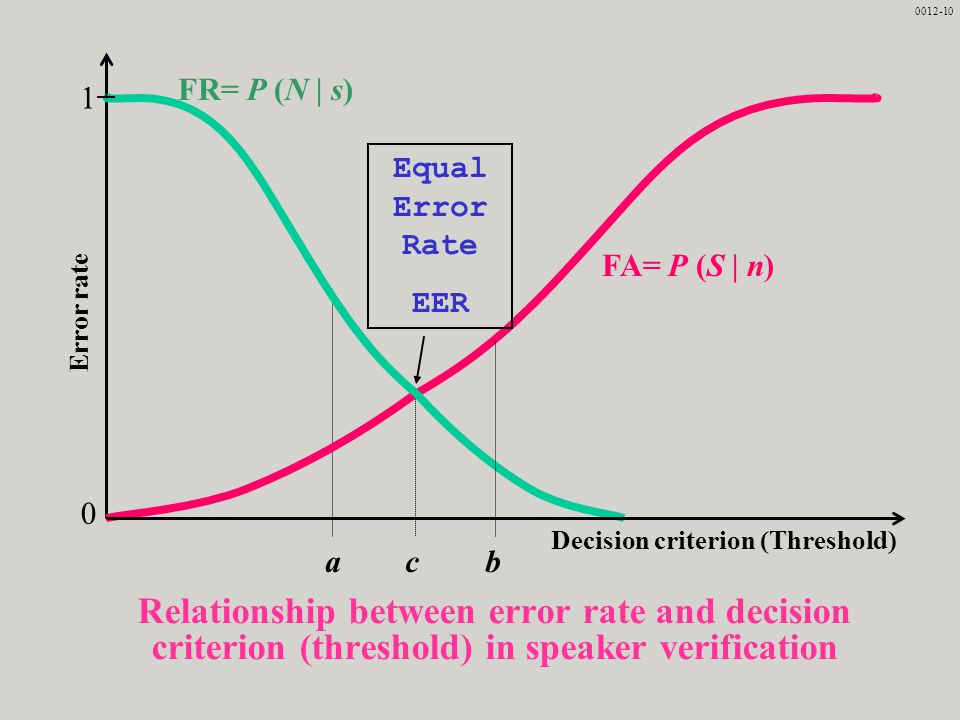

15 Decision criterion (Threshold)
Error rate Decision criterion (Threshold) 1 FR= P (N | s) FA= P (S | n) a c b Equal Error Rate EER Relationship between error rate and decision criterion (threshold) in speaker verification

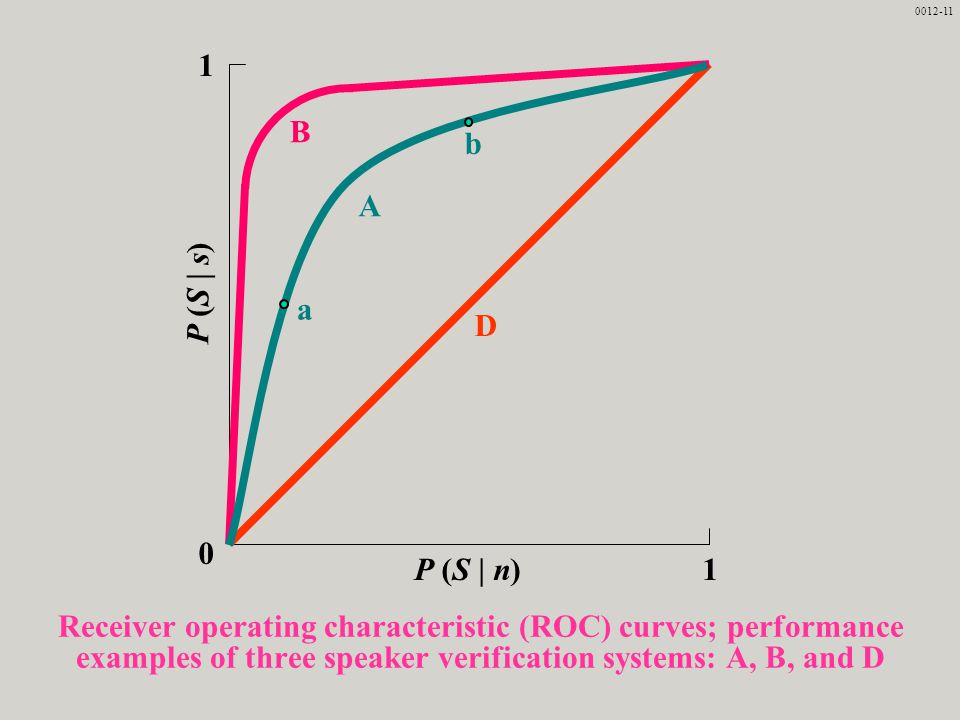

16 1 P (S | n) P (S | s) A B D a b Receiver operating characteristic (ROC) curves; performance examples of three speaker verification systems: A, B, and D

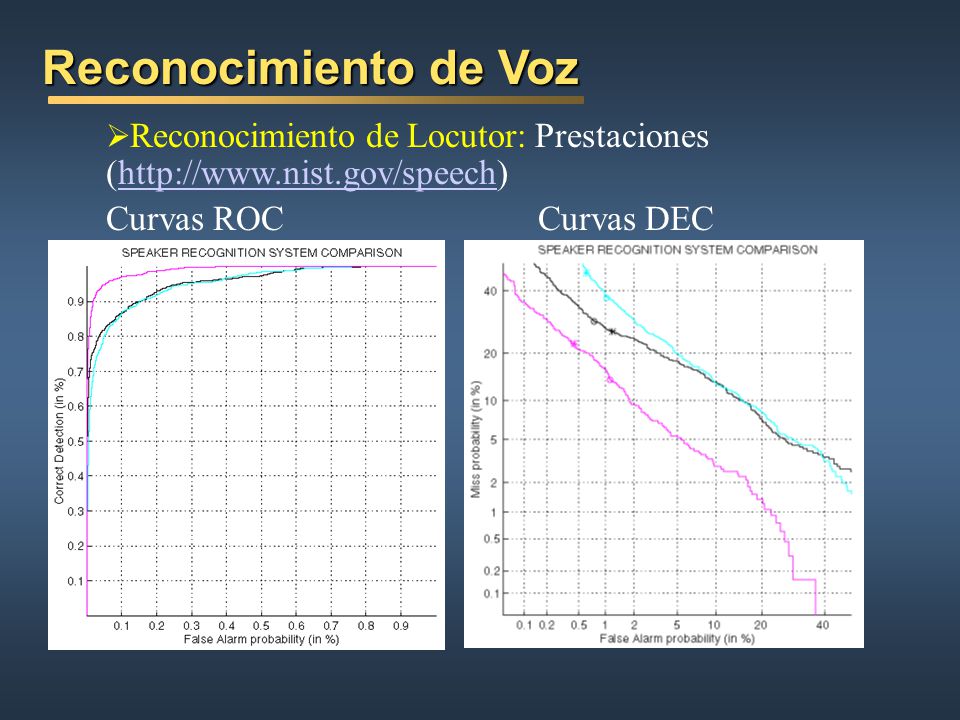

17 Reconocimiento de Voz Curvas ROC Curvas DEC
Reconocimiento de Locutor: Prestaciones (http://www.nist.gov/speech) Curvas ROC Curvas DEC

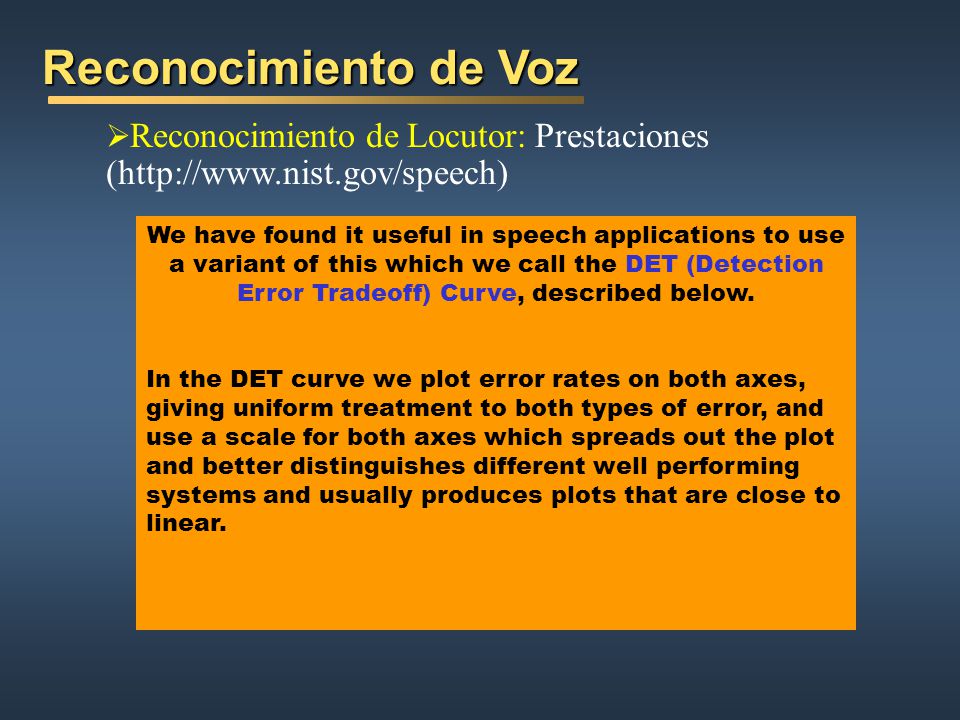

18 Reconocimiento de Voz Reconocimiento de Locutor: Prestaciones (http://www.nist.gov/speech) We have found it useful in speech applications to use a variant of this which we call the DET (Detection Error Tradeoff) Curve, described below. In the DET curve we plot error rates on both axes, giving uniform treatment to both types of error, and use a scale for both axes which spreads out the plot and better distinguishes different well performing systems and usually produces plots that are close to linear.

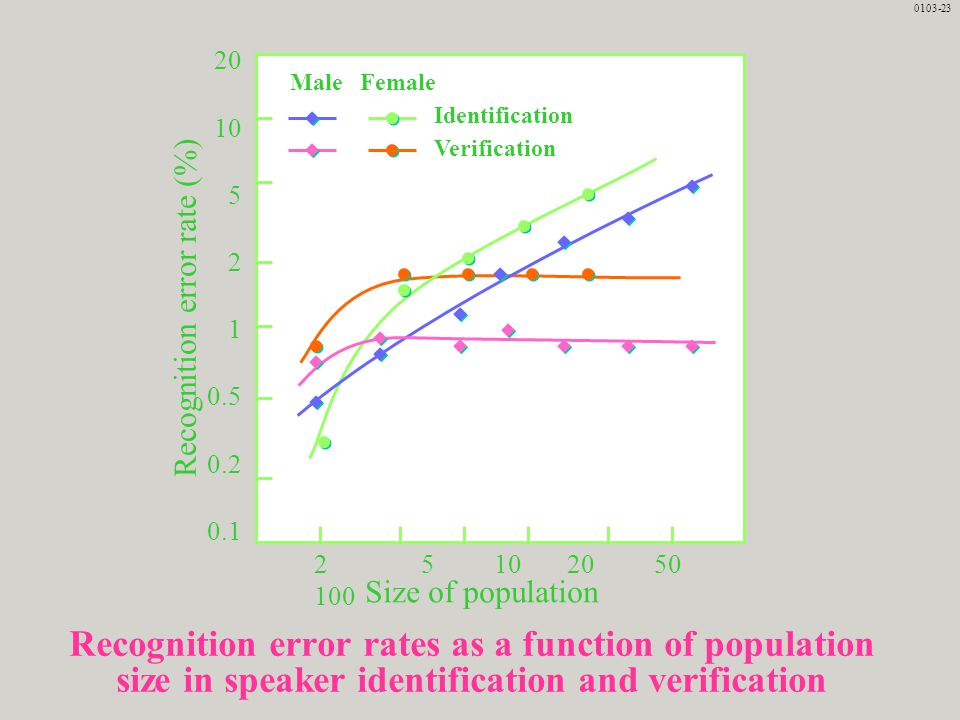

19 20 10 5 2 1 0.5 0.2 0.1 2    5   10  20    100 Male Female Identification Verification Recognition error rate (%) Size of population Recognition error rates as a function of population size in speaker identification and verification

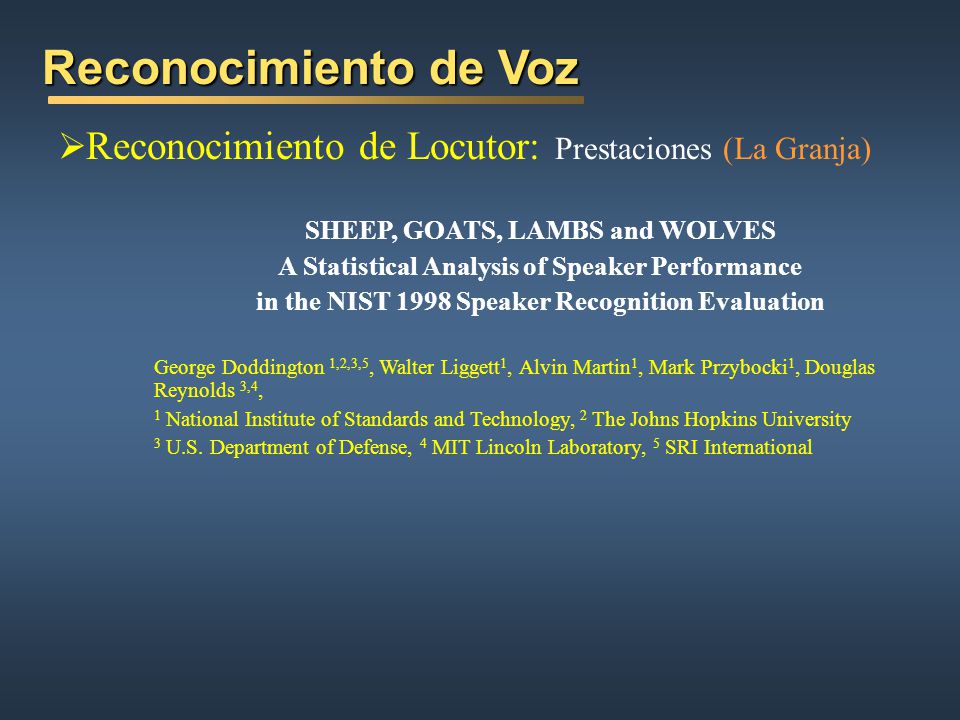

20 Reconocimiento de Voz Reconocimiento de Locutor: Prestaciones (La Granja) SHEEP, GOATS, LAMBS and WOLVES A Statistical Analysis of Speaker Performance in the NIST 1998 Speaker Recognition Evaluation George Doddington 1,2,3,5, Walter Liggett1, Alvin Martin1, Mark Przybocki1, Douglas Reynolds 3,4, 1 National Institute of Standards and Technology, 2 The Johns Hopkins University 3 U.S. Department of Defense, 4 MIT Lincoln Laboratory, 5 SRI International

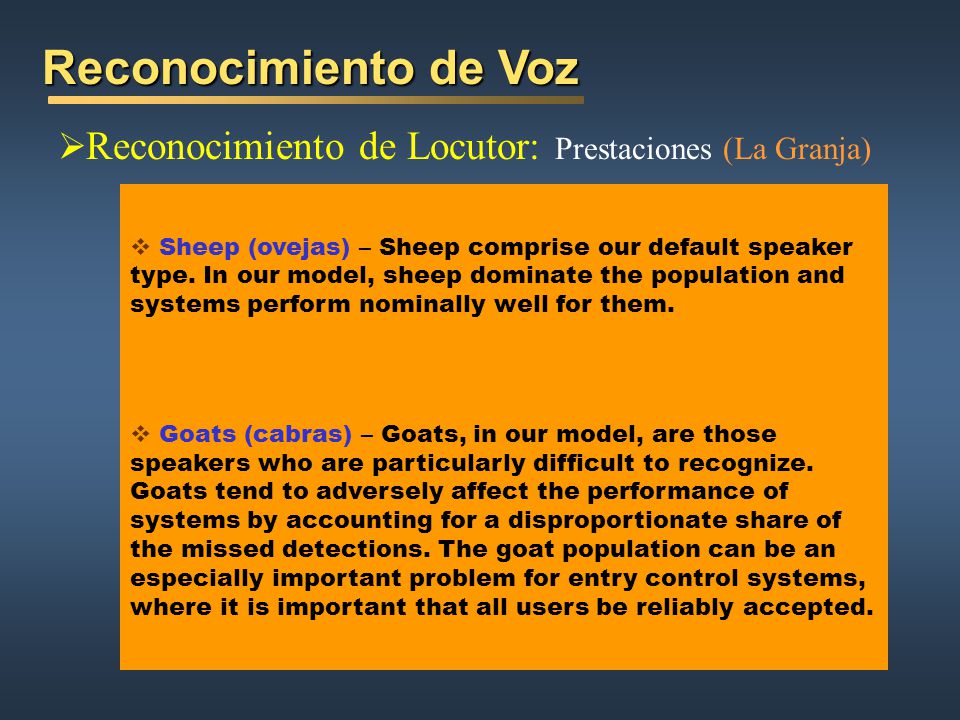

21 Reconocimiento de Voz Reconocimiento de Locutor: Prestaciones (La Granja) Sheep (ovejas) – Sheep comprise our default speaker type. In our model, sheep dominate the population and systems perform nominally well for them. Goats (cabras) – Goats, in our model, are those speakers who are particularly difficult to recognize. Goats tend to adversely affect the performance of systems by accounting for a disproportionate share of the missed detections. The goat population can be an especially important problem for entry control systems, where it is important that all users be reliably accepted.

22 Reconocimiento de Voz Lambs (corderos) – Lambs, in our model, are those speakers who are particularly easy to imitate. That is, a randomly chosen speaker is exceptionally likely to be accepted as a lamb. Lambs tend to adversely affect the performance of systems by accounting for a disproportionate share of the false alarms. This represents a potential system weakness, if lambs can be identified, either through trial and error or through correlation with other directly observable characteristics. Wolves (lobos) – Wolves, in our model, are those speakers who are particularly successful at imitating other speakers. That is, their speech is exceptionally likely to be accepted as that of another speaker. Wolves tend to adversely affect the performance of systems by accounting for a disproportionate share of the false alarms. This represents a potential system weakness, if wolves can be identified and recruited to defeat systems.

23 Tratamiento Digital de Voz

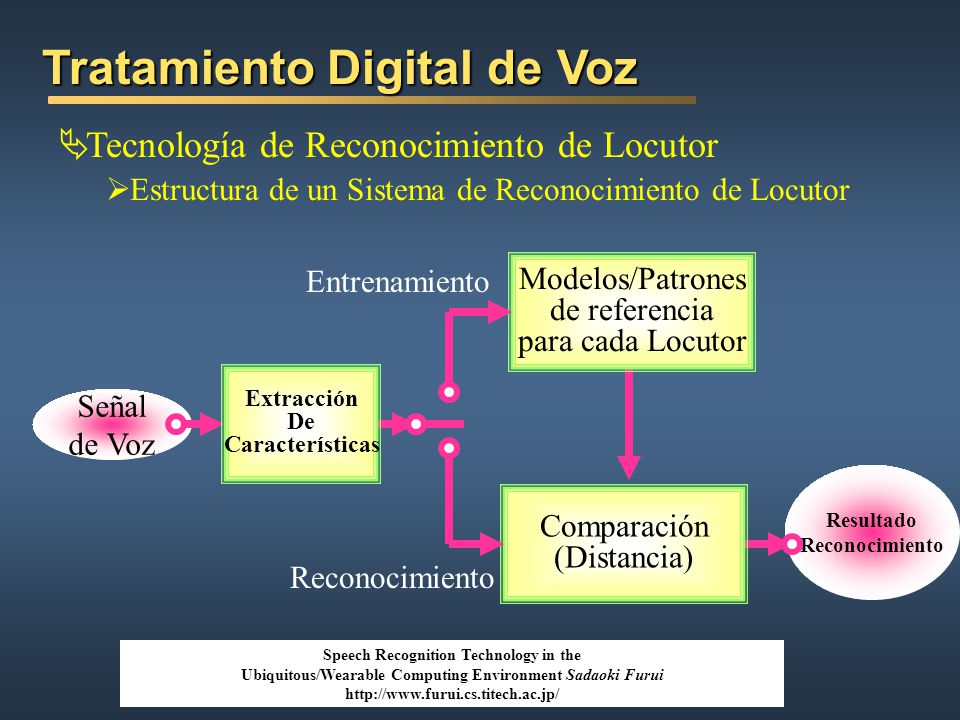

Tecnología de Reconocimiento de Locutor Estructura de un Sistema de Reconocimiento de Locutor Resultado Reconocimiento Señal de Voz Entrenamiento Extracción De Características Modelos/Patrones de referencia para cada Locutor Comparación (Distancia) Speech Recognition Technology in the Ubiquitous/Wearable Computing Environment Sadaoki Furui

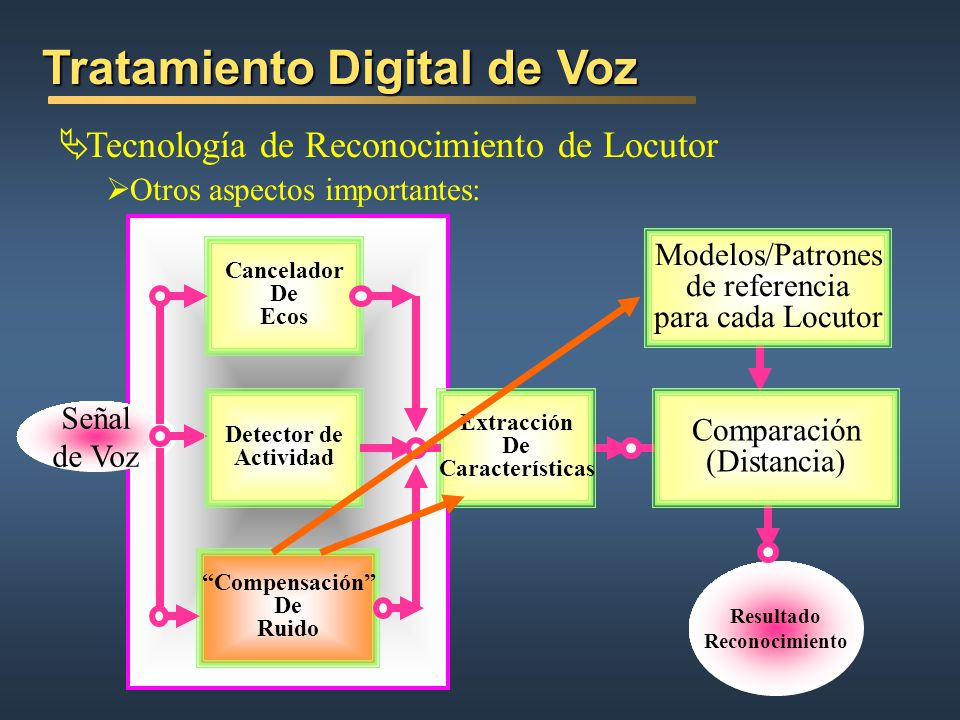

24 Tratamiento Digital de Voz
Tecnología de Reconocimiento de Locutor Otros aspectos importantes: Modelos/Patrones de referencia para cada Locutor Cancelador De Ecos Detector de Actividad Extracción De Características Comparación (Distancia) Señal de Voz “Compensación” De Ruido Resultado Reconocimiento

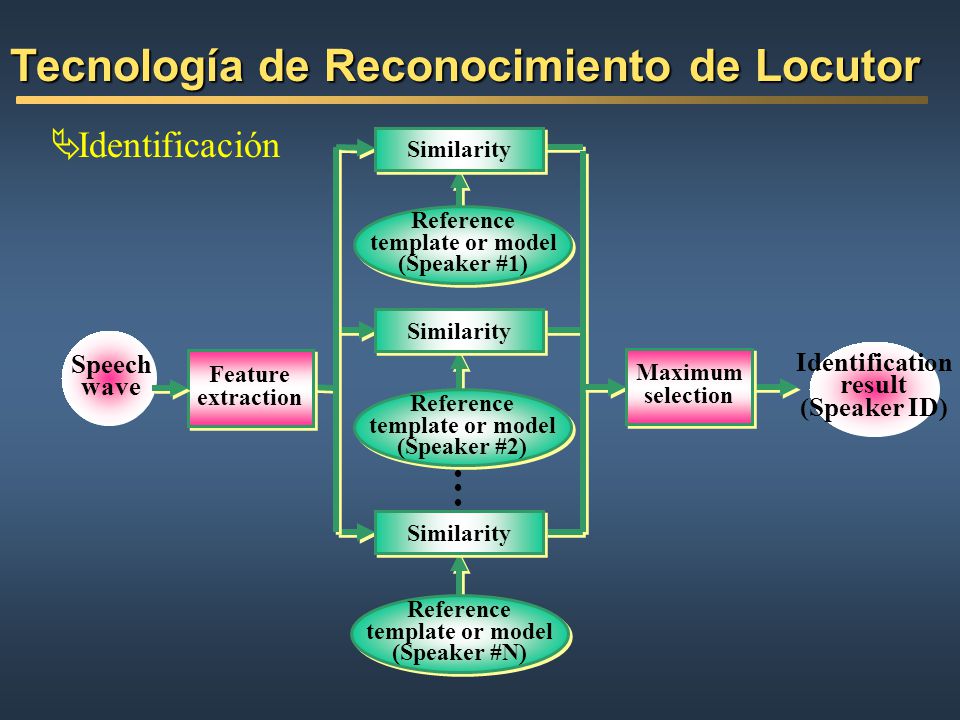

25 Tecnología de Reconocimiento de Locutor
Identificación • • • Similarity Reference template or model (Speaker #N) (Speaker #2) (Speaker #1) Feature extraction Maximum selection Speech wave Identification result (Speaker ID)

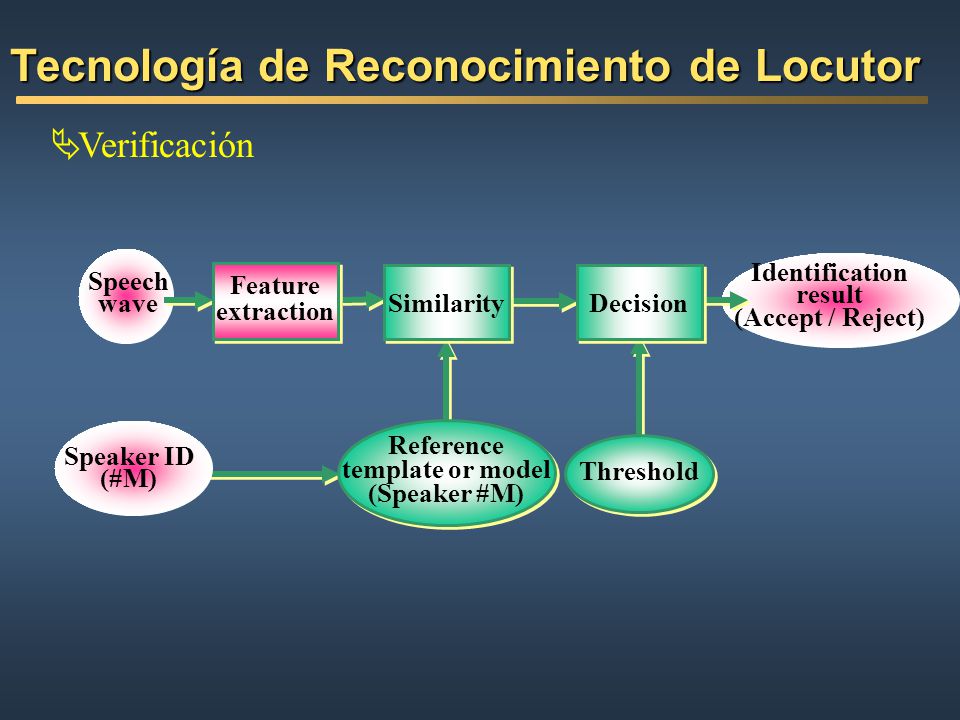

26 Tecnología de Reconocimiento de Locutor
Verificación Speech wave Identification result (Accept / Reject) Speaker ID (#M) Similarity Reference template or model (Speaker #M) Feature extraction Decision Threshold

27 Tecnología de Reconocimiento de Locutor

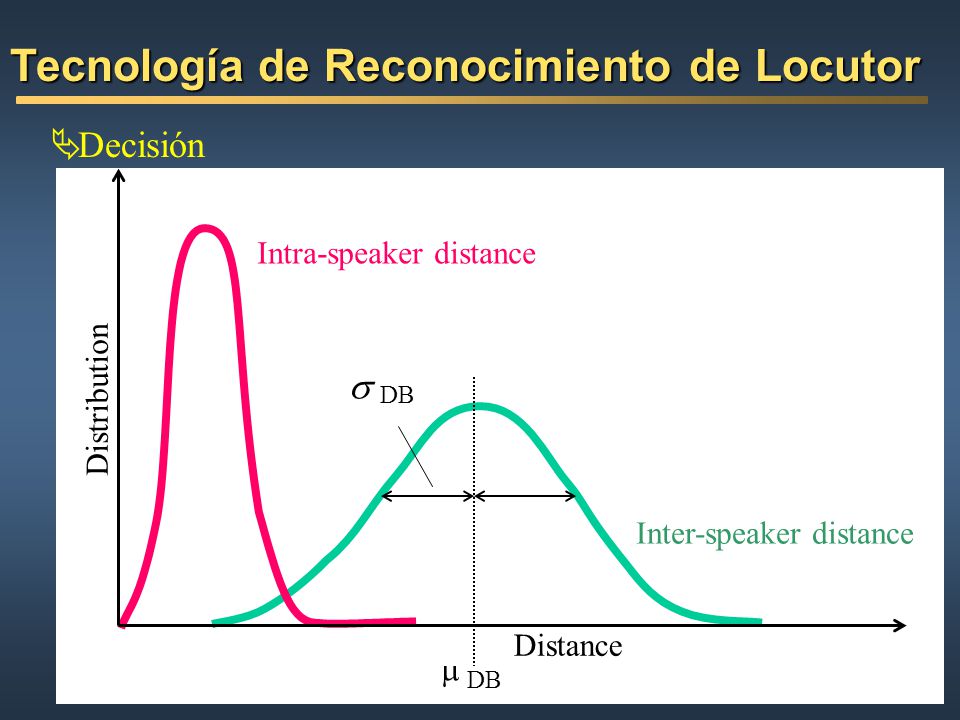

Decisión Distance Intra-speaker distance Inter-speaker distance m DB s DB Distribution

28 Tecnología de Reconocimiento de Locutor

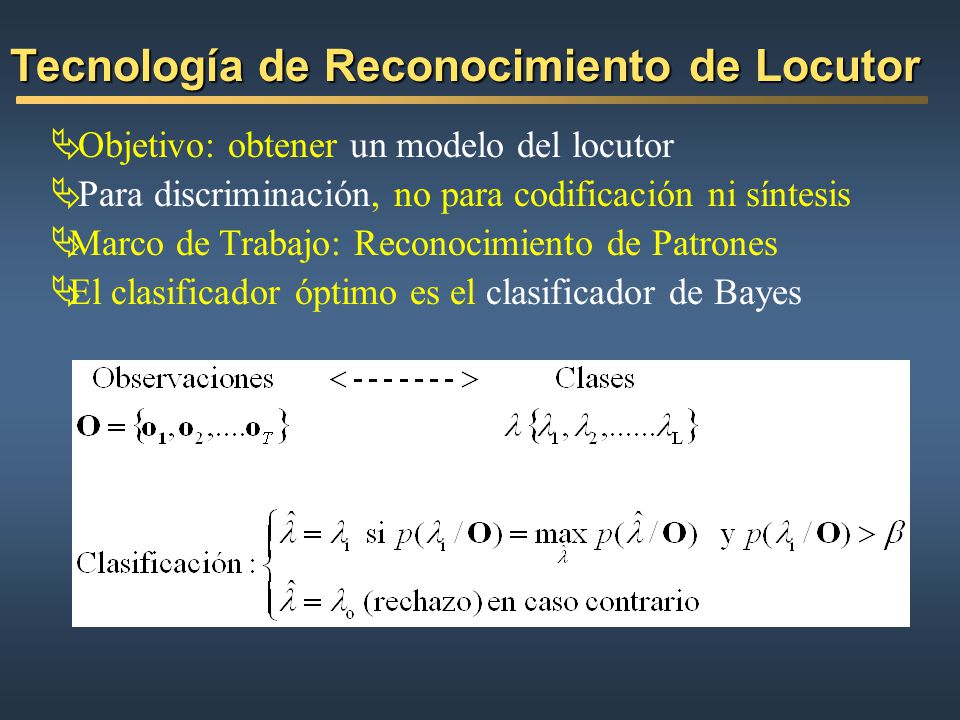

Objetivo: obtener un modelo del locutor Para discriminación, no para codificación ni síntesis Marco de Trabajo: Reconocimiento de Patrones El clasificador óptimo es el clasificador de Bayes

29 Tecnología de Reconocimiento de Locutor

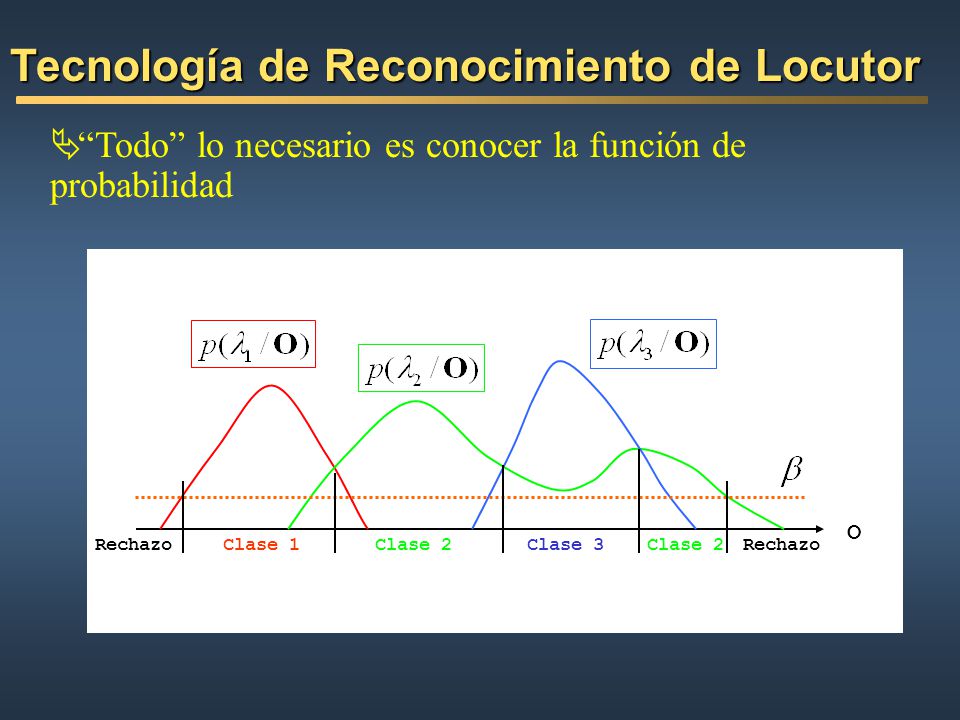

“Todo” lo necesario es conocer la función de probabilidad O Rechazo Clase 1 Clase 2 Clase 3

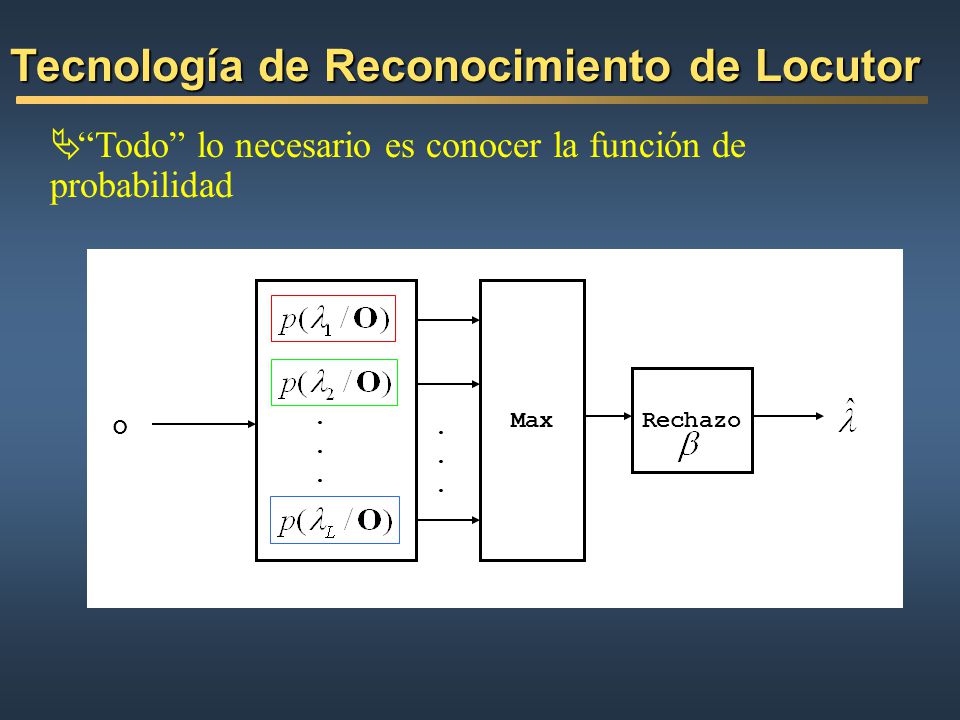

30 Tecnología de Reconocimiento de Locutor
“Todo” lo necesario es conocer la función de probabilidad Max Rechazo . O .

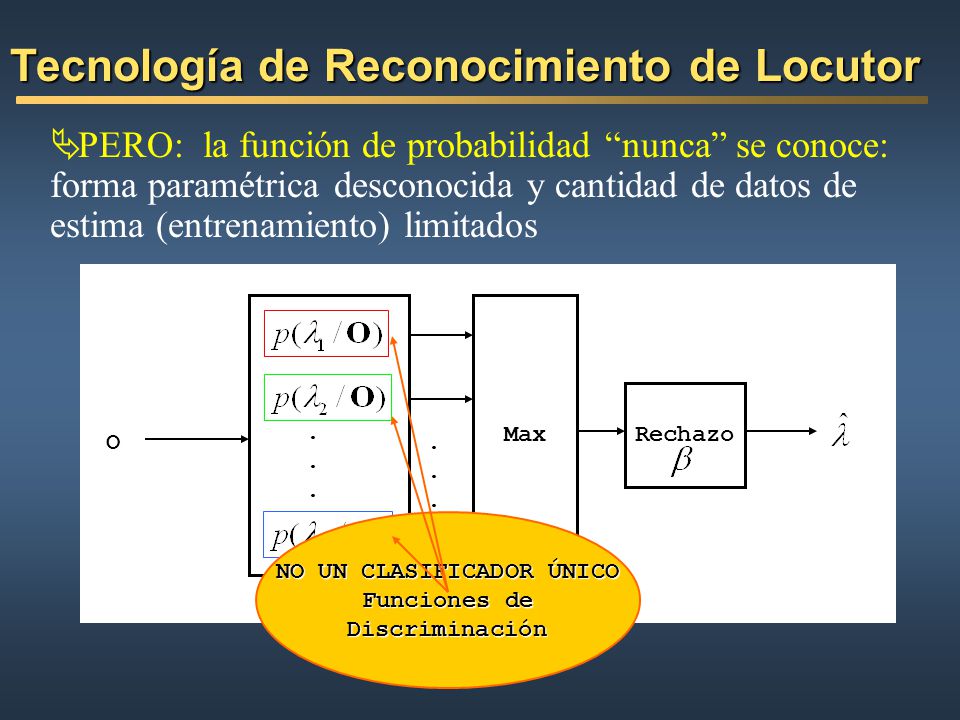

31 NO UN CLASIFICADOR ÚNICO
Tecnología de Reconocimiento de Locutor PERO: la función de probabilidad “nunca” se conoce: forma paramétrica desconocida y cantidad de datos de estima (entrenamiento) limitados O . Max Rechazo NO UN CLASIFICADOR ÚNICO Funciones de Discriminación

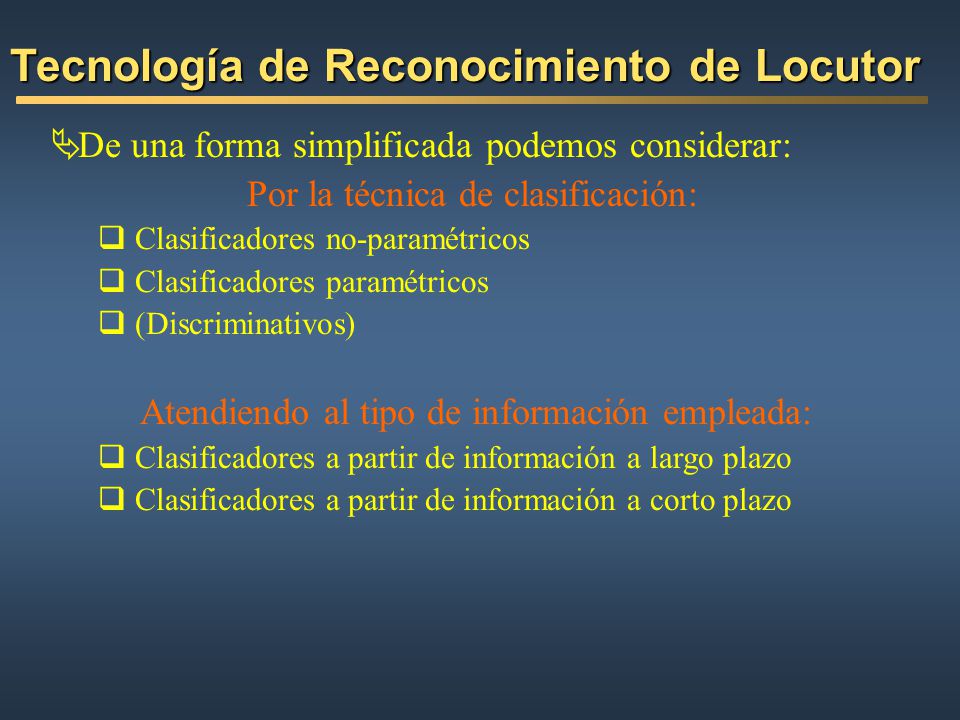

32 Tecnología de Reconocimiento de Locutor
De una forma simplificada podemos considerar: Por la técnica de clasificación: Clasificadores no-paramétricos Clasificadores paramétricos (Discriminativos) Atendiendo al tipo de información empleada: Clasificadores a partir de información a largo plazo Clasificadores a partir de información a corto plazo

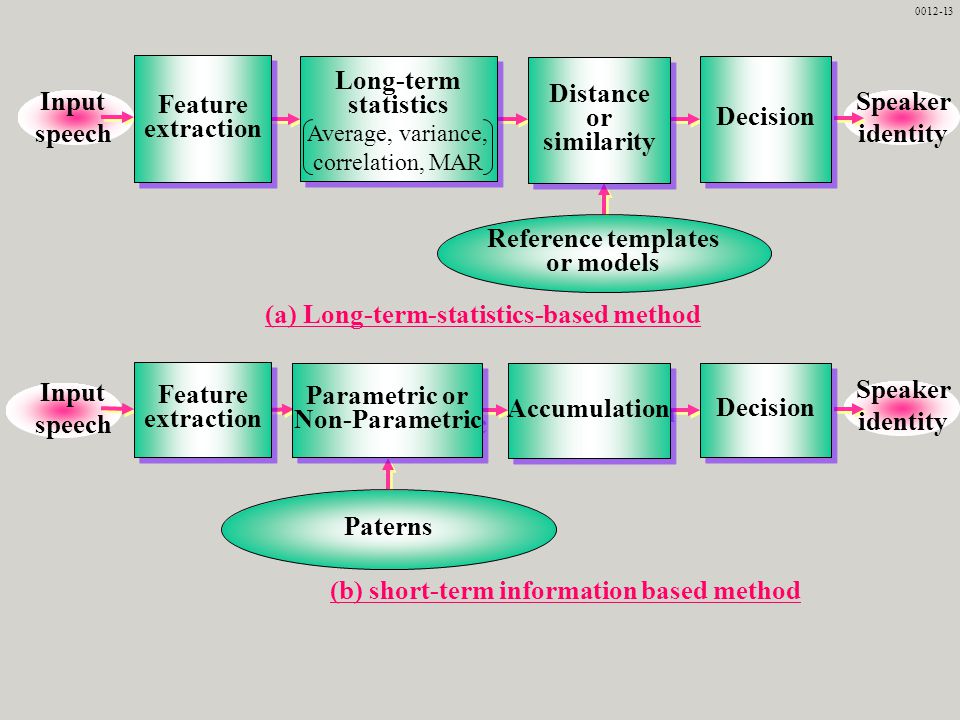

33 (b) short-term information based method Input speech Speaker identity
(b) short-term information based method Input speech Speaker identity Paterns Feature extraction Decision Accumulation Parametric or Non-Parametric (a) Long-term-statistics-based method Reference templates or models Distance or similarity Long-term statistics Average, variance, correlation, MAR

34 Por la técnica de clasificación...

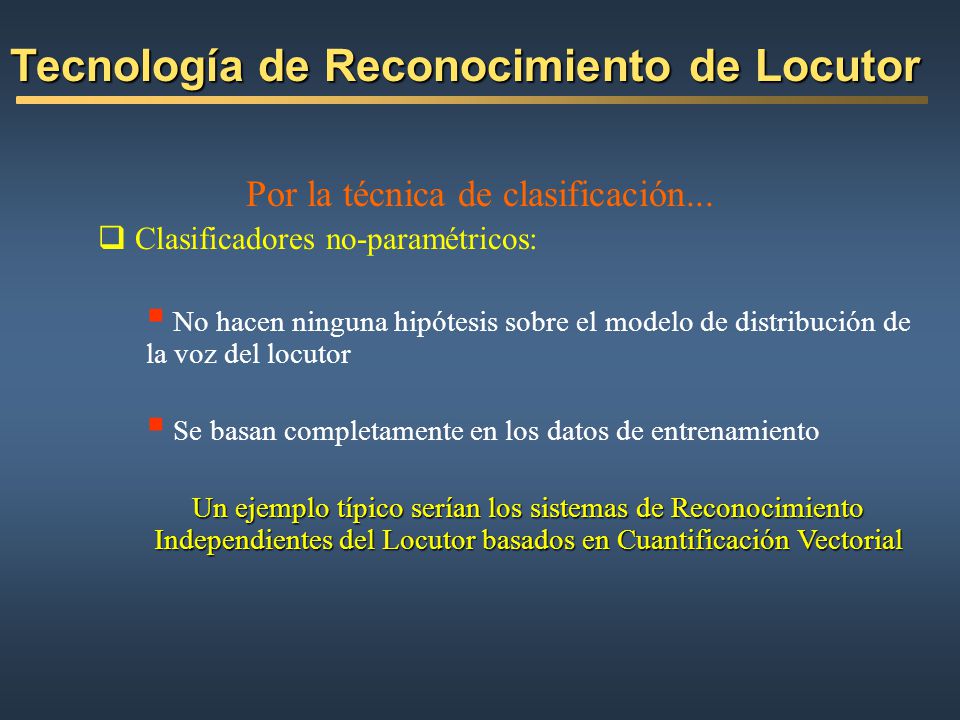

Tecnología de Reconocimiento de Locutor Por la técnica de clasificación... Clasificadores no-paramétricos: No hacen ninguna hipótesis sobre el modelo de distribución de la voz del locutor Se basan completamente en los datos de entrenamiento Un ejemplo típico serían los sistemas de Reconocimiento Independientes del Locutor basados en Cuantificación Vectorial

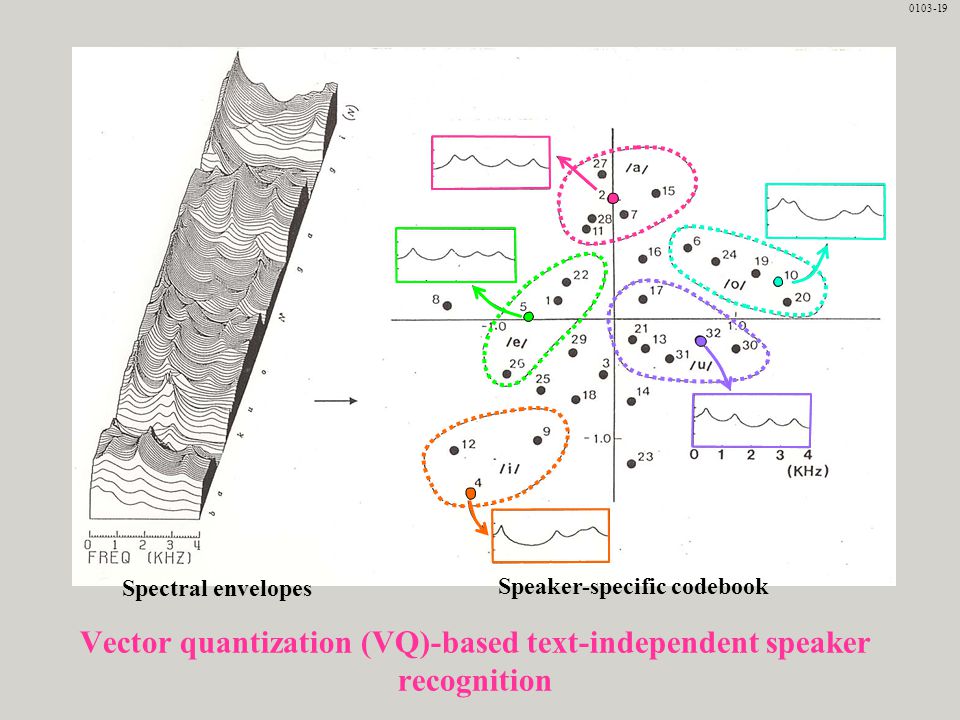

35 Vector quantization (VQ)-based text-independent speaker recognition
Spectral envelopes Speaker-specific codebook Vector quantization (VQ)-based text-independent speaker recognition

36 Tecnología de Reconocimiento de Locutor

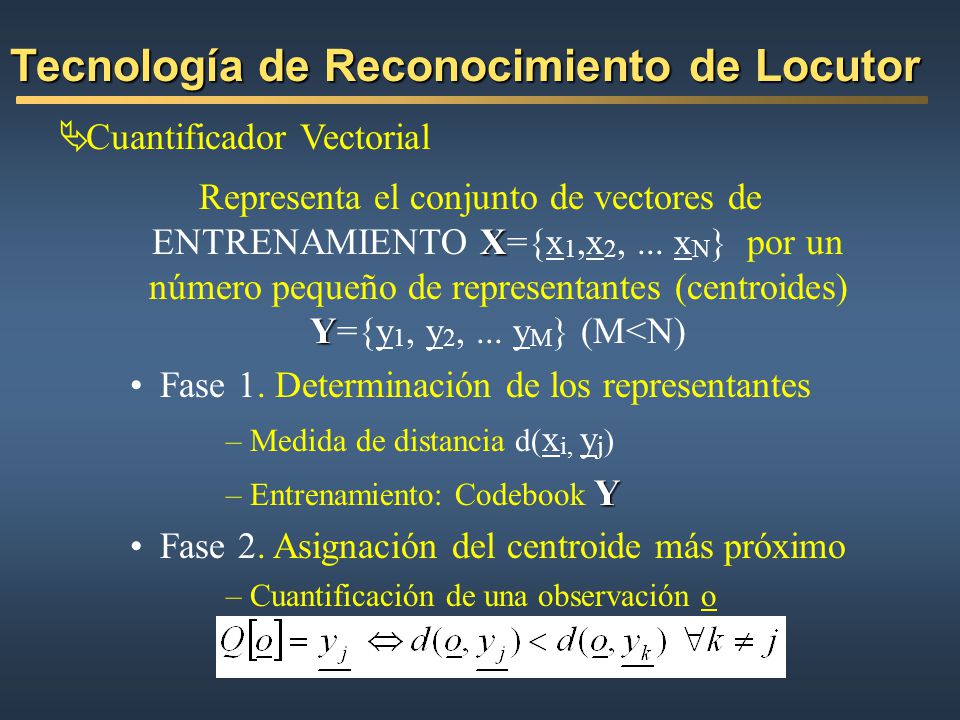

Cuantificador Vectorial Representa el conjunto de vectores de ENTRENAMIENTO X={x1,x2, ... xN} por un número pequeño de representantes (centroides) Y={y1, y2, ... yM} (M<N) Fase 1. Determinación de los representantes Medida de distancia d(xi, yj) Entrenamiento: Codebook Y Fase 2. Asignación del centroide más próximo Cuantificación de una observación o

37 Tecnología de Reconocimiento de Locutor

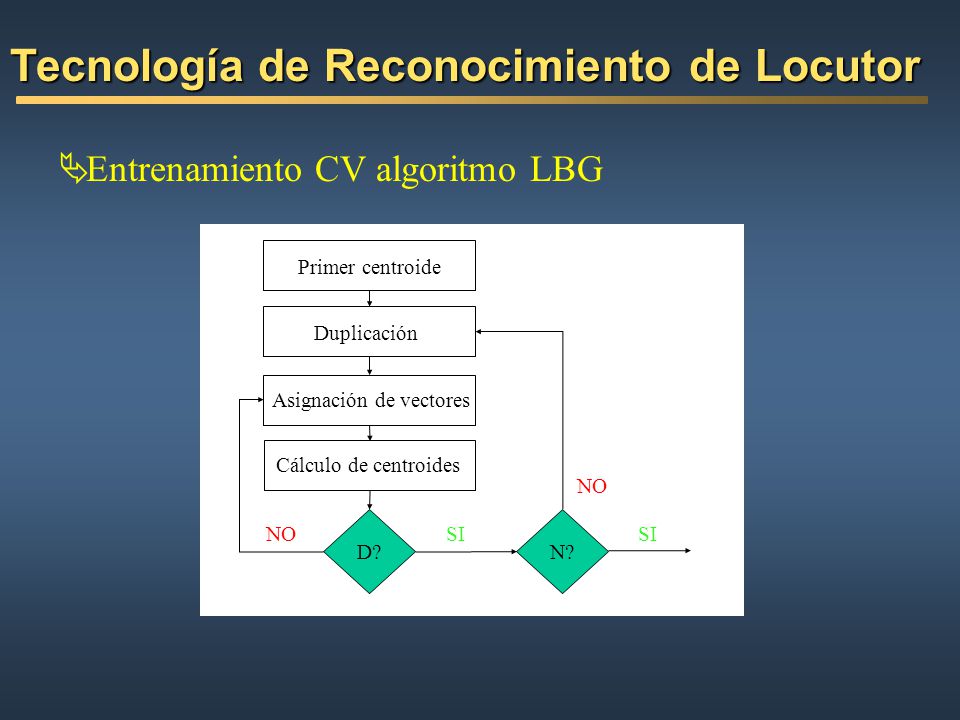

Entrenamiento CV algoritmo LBG Primer centroide D? N? Duplicación Asignación de vectores Cálculo de centroides SI NO

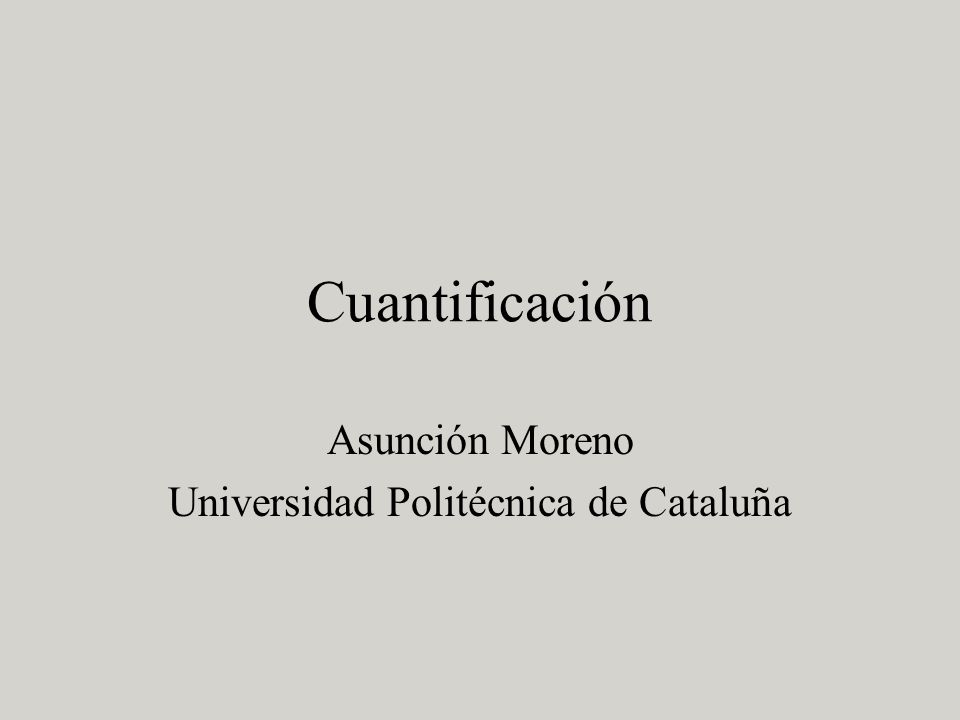

38 Asunción Moreno Universidad Politécnica de Cataluña
Cuantificación Asunción Moreno Universidad Politécnica de Cataluña

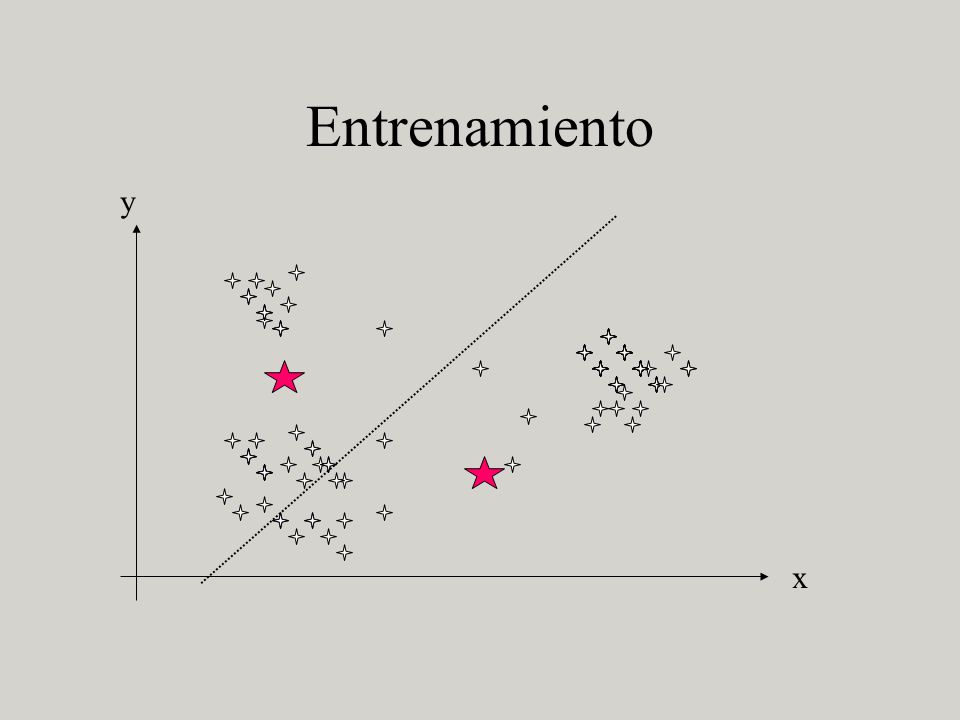

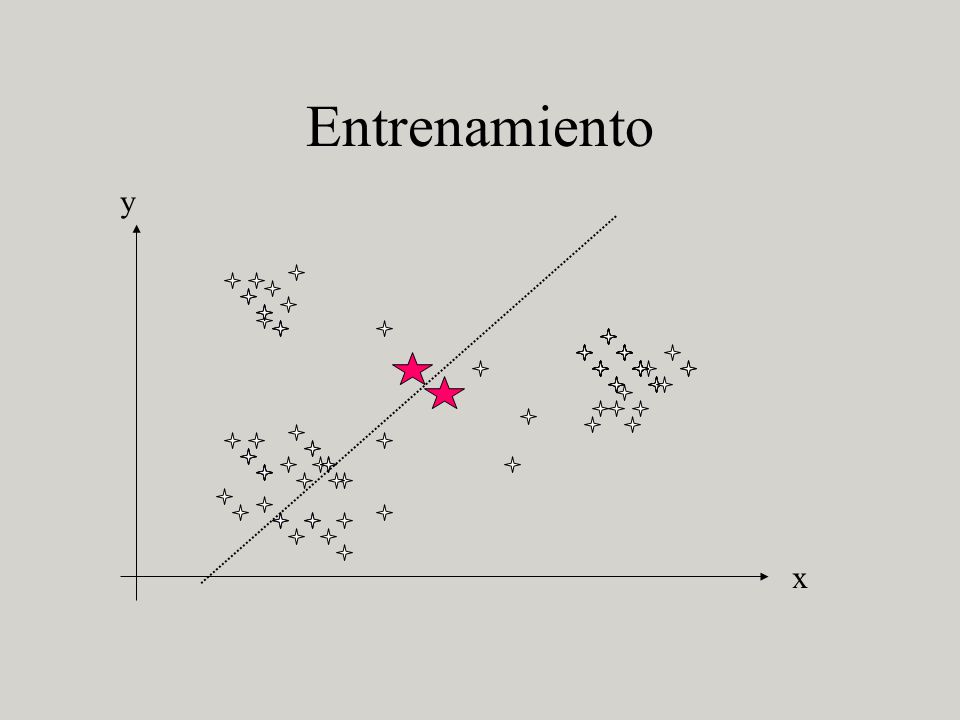

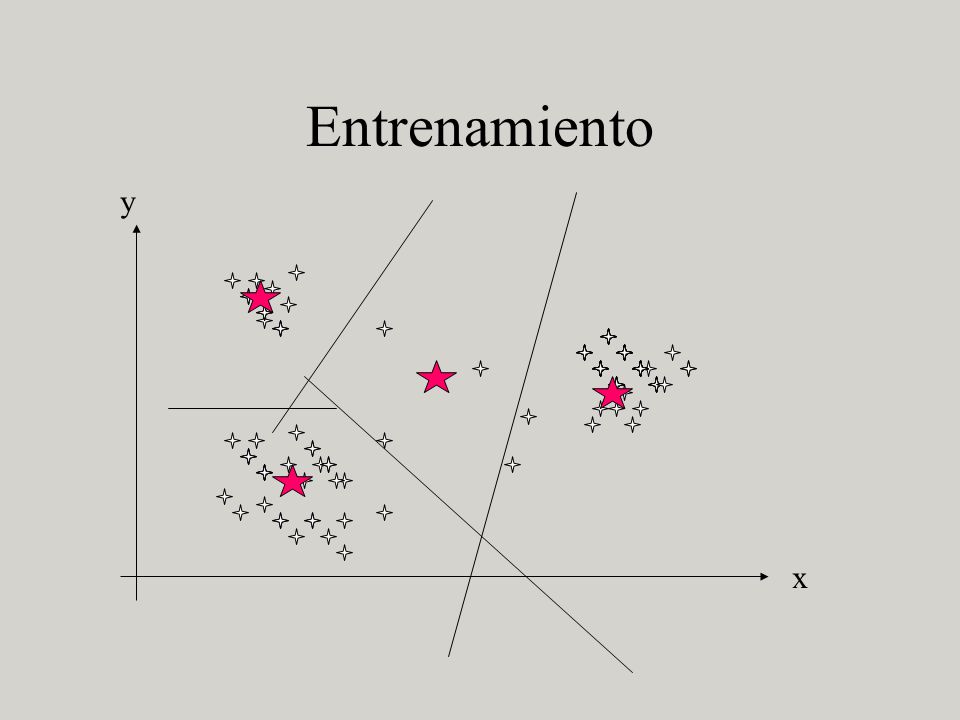

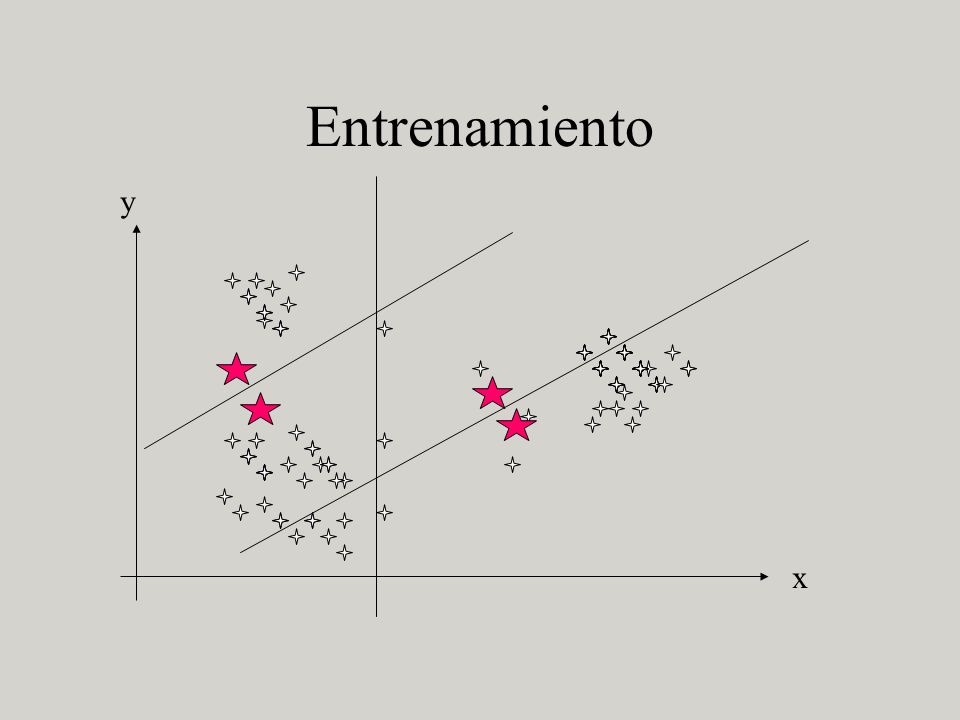

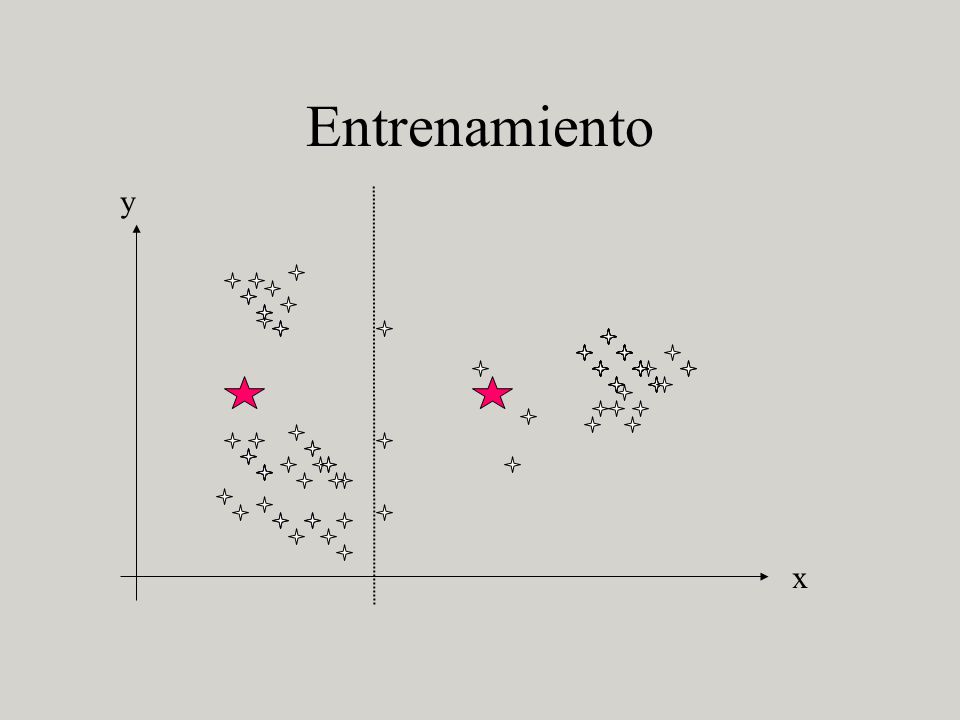

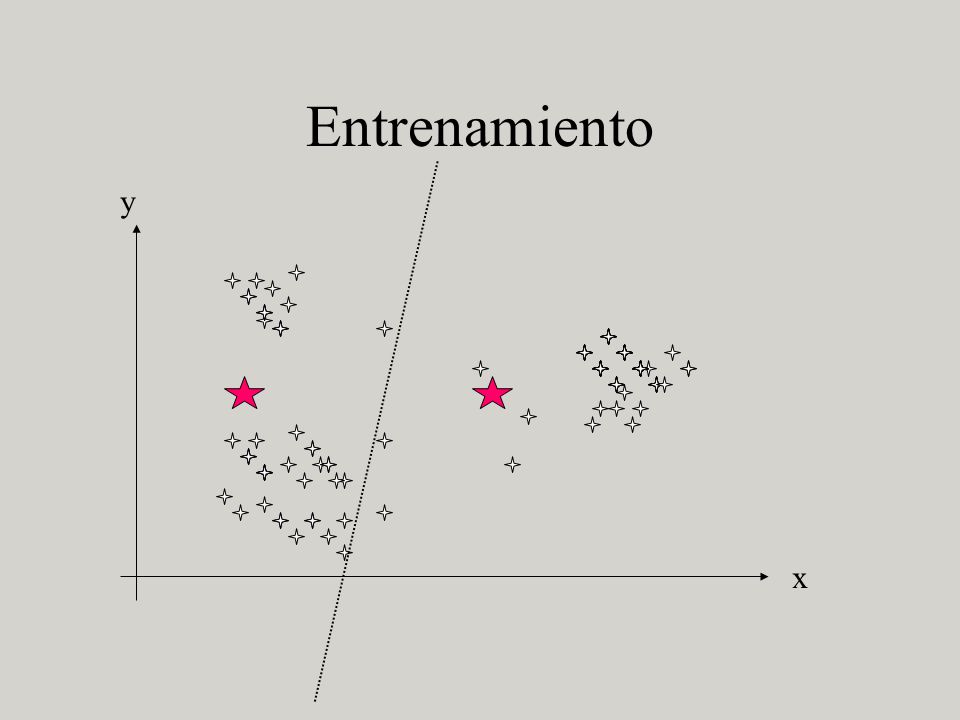

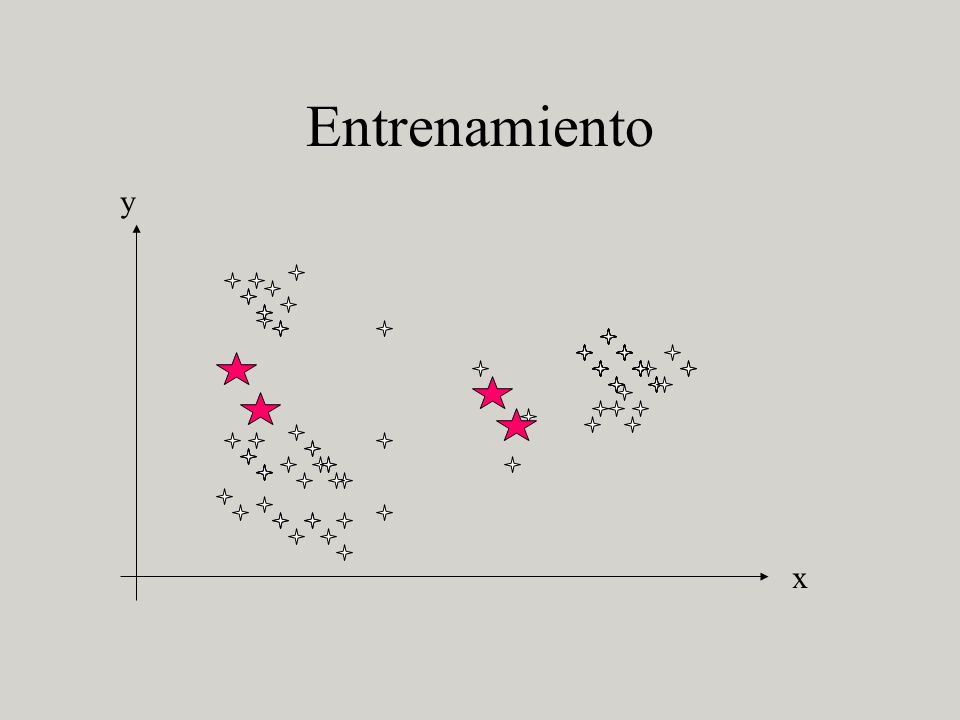

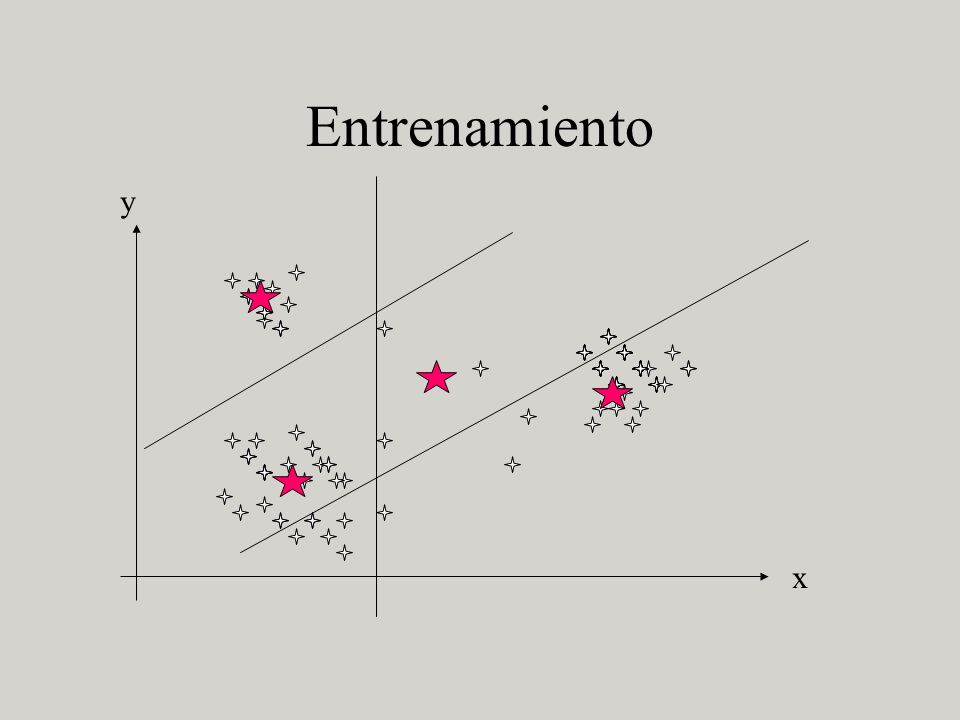

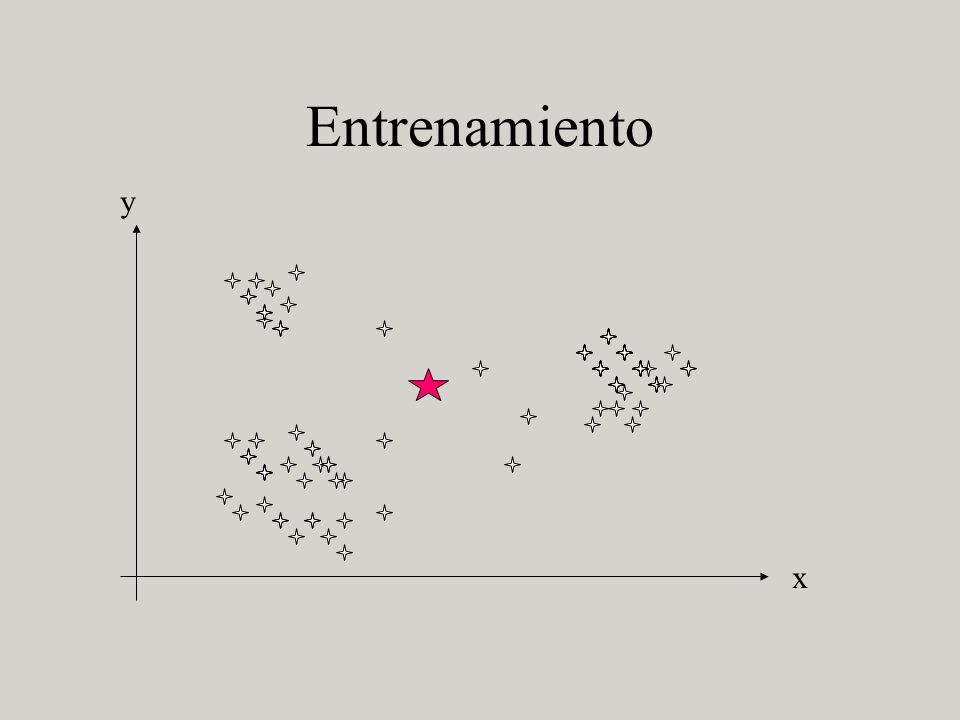

39 Entrenamiento y x

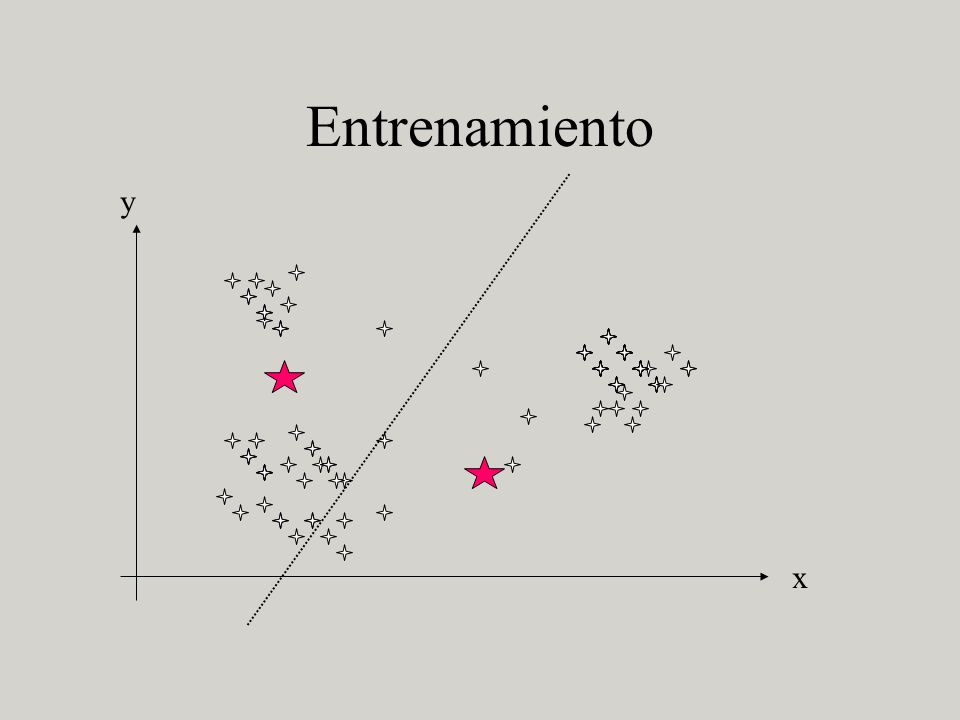

40 Entrenamiento y x

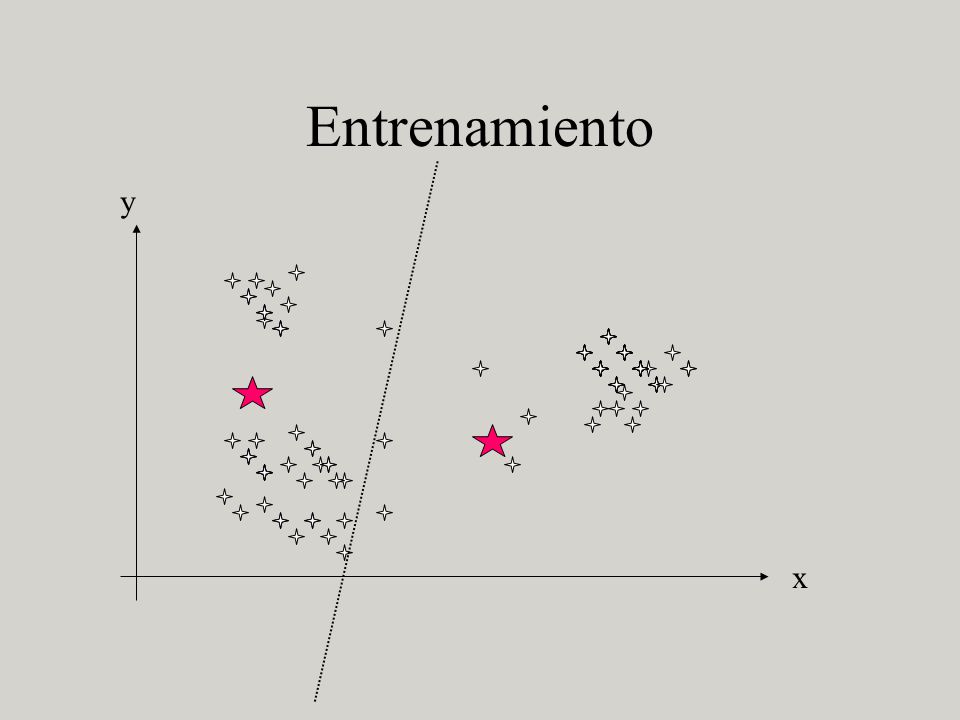

41 Entrenamiento y x

42 Entrenamiento y x

43 Entrenamiento y x

44 Entrenamiento y x

45 Entrenamiento y x

46 Entrenamiento y x

47 Entrenamiento y x

48 Entrenamiento y x

49 Entrenamiento y x

50 Entrenamiento y x

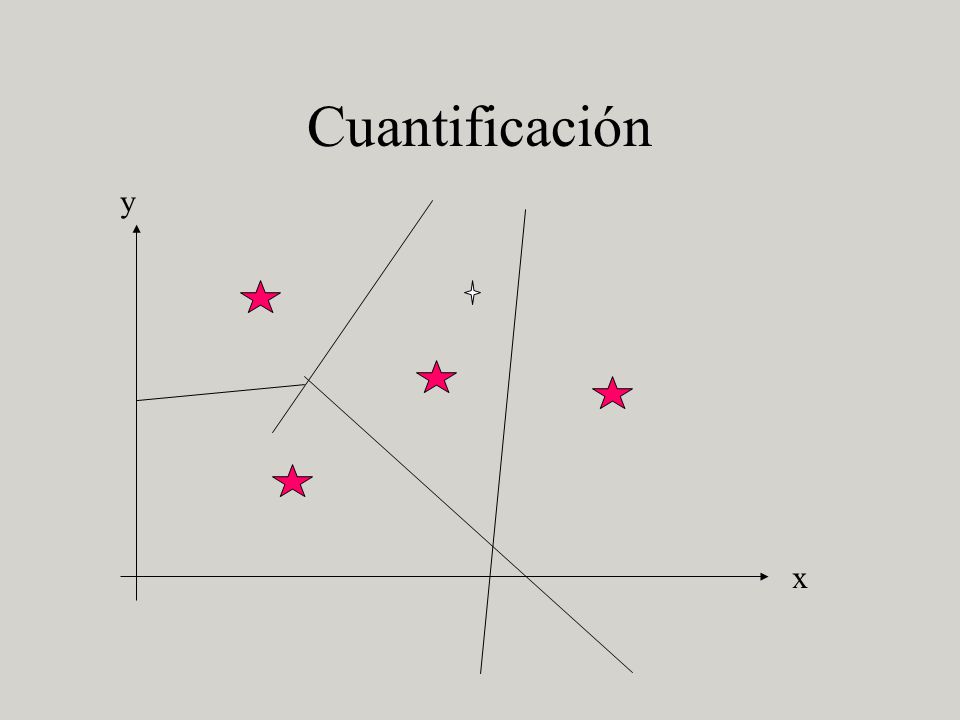

51 Cuantificación y x

52 VQ Performance on Unseen Data
Ramachandran & Mamone (eds) ‘Modern Methods of Speech Processing’ Kluer Academic, 1995
