1 Defectos de Línea Abierta

2 Introducción Se analizan defectos de un hilo abierto (1HA) o de dos hilos abiertos (2HA) Es menos frecuente que los defectos de cortocircuito Se puede producir por: Rotura de 1 o 2 conductores Mal funcionamiento de disyuntores unipolares al intentar cerrar queda uno o dos polos abiertos Al intentar abrir queda uno o dos polos cerrados

3 Método de cálculo Teorema de Norton
Objetivo: Calcular 𝑈 𝐴𝐵 = 𝑈 𝐴 − 𝑈 𝐵 Procedimiento: Cortocircuitar AB en el circuito original y calcular la corriente que pasa desde A hacia B Sin tomar en cuenta Z, calcular la impedancia vista entre A y B, 𝑍 𝐴𝐵 Se establece el siguiente circuito equivalente: 𝑈 𝐴𝐵 = 𝑍 𝐴𝐵 𝑍 𝐼 RED A B Z A B I A I B ZAB Z

4 Método de Cálculo Aplicación al cálculo de defectos de línea abierta
Se considera que los puntos A y B son el mismo punto P y P’ Se supone un corte entre P y P’ El problema de calcular U se resuelve aplicando el teorema de Norton para 𝑍=∞ La corriente que circula cuando P y P’ se cortocircuitan es la que circula previa al defecto IAD Entonces 𝐸 𝑁 = 𝑍 𝑃𝑃′ . 𝐼 𝐴𝐷 (tensión de Norton) P P’ P P’ U

5 Método de Cálculo Se obtiene el siguiente modelo del circuito:
Si L abierta la tensión entre P y P’ es 𝐸 𝑁 = 𝑍 𝑃𝑃′ . 𝐼 𝐴𝐷 Cuando L está cerrada la corriente es 𝐼 𝐴𝐷 EN=ZPP’.IAD L P’ P ZPP’

6 Método de cálculo La tensión de Norton se puede obtener inspeccionando directamente el circuito abierto entre P y P’. Cuando se puede obtener de forma inmediata no es necesario realizar cálculos. Si se requiere realizar cálculos, es preferible hallarla por el método visto pues una parte del cálculo, hallar 𝑍 𝑃𝑃′ , debe realizarse de todos modos.

7 Cálculo en una red trifásica
P P’ P P’ Defecto de 1 hilo abierto (1HA) Defecto de 2 hilos abiertos (2HA)

8 Cálculo en una red trifásica
Componentes simétricas para las f.e.m.s. (estrelladas) Impedancias secuenciales Ecuaciones generales del circuito (Ley de Ohm)

9 Cálculo en una red trifásica
P P’ Defecto 1HA 𝑈 𝑑 = 𝑈 𝑖 = 𝑈 ℎ = 𝑍 𝑎 . 𝑍 𝑜 𝑍 𝑠 . 𝑍 𝑎 + 𝑍 𝑎 . 𝑍 𝑜 + 𝑍 𝑜 . 𝑍 𝑠 . 𝐸 𝑑 𝐼 𝑑 = 𝑍 𝑎 + 𝑍 𝑜 𝑍 𝑠 . 𝑍 𝑎 + 𝑍 𝑎 . 𝑍 𝑜 + 𝑍 𝑜 . 𝑍 𝑠 . 𝐸 𝑑 𝐼 𝑑 = − 𝑍 𝑜 𝑍 𝑠 . 𝑍 𝑎 + 𝑍 𝑎 . 𝑍 𝑜 + 𝑍 𝑜 . 𝑍 𝑠 . 𝐸 𝑑 𝐼 𝑑 = − 𝑍 𝑎 𝑍 𝑠 . 𝑍 𝑎 + 𝑍 𝑎 . 𝑍 𝑜 + 𝑍 𝑜 . 𝑍 𝑠 . 𝐸 𝑑 𝐼 1 =0 𝑈 2 =0 𝑈 3 = 𝐼 𝑑 + 𝐼 𝑖 + 𝐼 ℎ =0 𝑈 𝑑 = 𝑈 𝑖 = 𝑈 ℎ

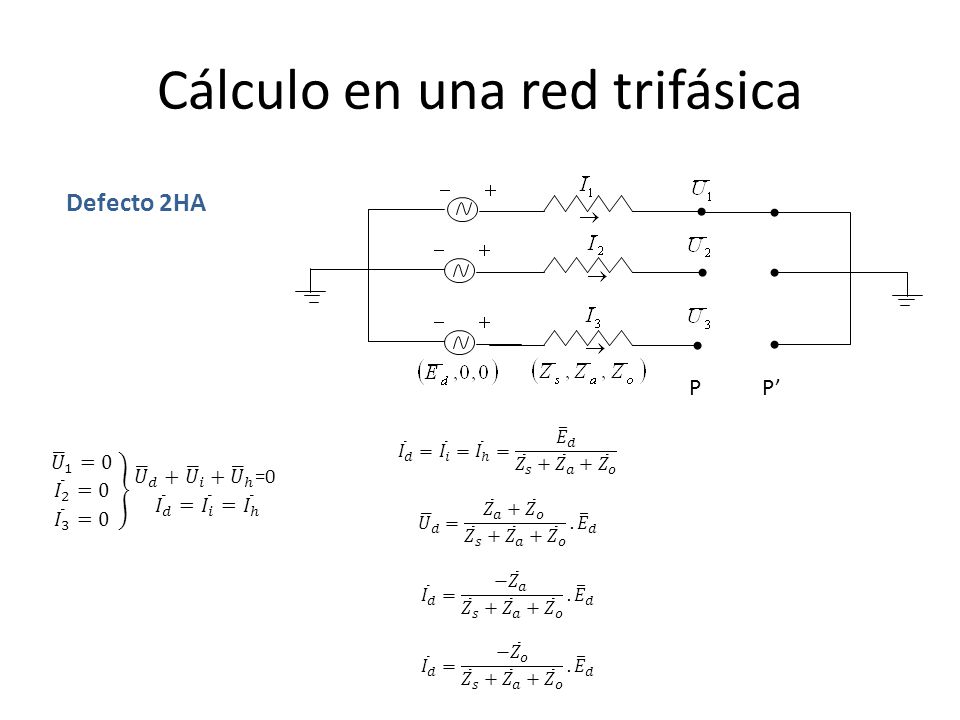

10 Cálculo en una red trifásica
P P’ Defecto 2HA 𝐼 𝑑 = 𝐼 𝑖 = 𝐼 ℎ = 𝐸 𝑑 𝑍 𝑠 + 𝑍 𝑎 + 𝑍 𝑜 𝑈 𝑑 = 𝑍 𝑎 + 𝑍 𝑜 𝑍 𝑠 + 𝑍 𝑎 + 𝑍 𝑜 . 𝐸 𝑑 𝐼 𝑑 = − 𝑍 𝑎 𝑍 𝑠 + 𝑍 𝑎 + 𝑍 𝑜 . 𝐸 𝑑 𝐼 𝑑 = − 𝑍 𝑜 𝑍 𝑠 + 𝑍 𝑎 + 𝑍 𝑜 . 𝐸 𝑑 𝑈 1 =0 𝐼 2 =0 𝐼 3 = 𝑈 𝑑 + 𝑈 𝑖 + 𝑈 ℎ =0 𝐼 𝑑 = 𝐼 𝑖 = 𝐼 ℎ

11 Cálculo en una red trifásica
Método sistemático de cálculo de las corrientes en cualquier rama de la red Se calcula la tensión de Norton: 𝐸 𝑁 = 𝑍 𝑃𝑃′ . 𝐼 𝐴𝐷 Se planten las tres redes de secuencia vistas entre P y P’ y por transfiguraciones se llega a las impedancias 𝑍 𝑠 , 𝑍 𝑎 𝑦 𝑍 𝑜 . El neutro desaparece al efectuarse las transfiguraciones Se aplican las fórmulas correspondientes al tipo de defecto y se calculan las corrientes 𝐼 𝑑 , 𝐼 𝑖 𝑒 𝐼 ℎ . Se calculan los factores de distribución en el ramal que interesa: 𝑓 𝑑 , 𝑓 𝑖 𝑦 𝑓 ℎ . Se calculan las corrientes de fase en el ramal de interés. Obs: En el caso de defectos de línea abierta no deben sumarse las corrientes previas al defecto.
