1 ESTUDIO DE UN ADMINISTRADOR DE ANCHO DE BANDA APLICADO A UN ISP. INTEGRANTES: Roody Cayambe Ortiz. Holger Murillo Moreira.

Presentaciones similares


Presentación del tema: "1 ESTUDIO DE UN ADMINISTRADOR DE ANCHO DE BANDA APLICADO A UN ISP. INTEGRANTES: Roody Cayambe Ortiz. Holger Murillo Moreira."— Transcripción de la presentación:

1 1 ESTUDIO DE UN ADMINISTRADOR DE ANCHO DE BANDA APLICADO A UN ISP. INTEGRANTES: Roody Cayambe Ortiz. Holger Murillo Moreira.

2 2 AGENDA Fundamentos teóricos. Fundamentos teóricos. Tabla comparativa de equipos administradores de ancho de banda. Tabla comparativa de equipos administradores de ancho de banda. Estudio del PacketShaper. Estudio del PacketShaper. Aplicación en un ISP. Aplicación en un ISP.

3 3 FUNDAMENTOS TEORICOS Variables importantes: Latencia. Latencia. Jitter. Jitter. Pérdida de paquetes. Pérdida de paquetes. Throughput. Throughput.

4 4 FUNDAMENTOS TEORICOS Saludo de tres vías (conexión abierta) Los servicios orientados a conexión se dividen en tres fases: Establecimiento de la conexión. Establecimiento de la conexión. Transferencia de datos. Transferencia de datos. Terminación de la conexión. Terminación de la conexión.

5 5 FUNDAMENTOS TEORICOS Saludo de tres vías

6 6 FUNDAMENTOS TEORICOS Tamaño de ventana

7 7 FUNDAMENTOS TEORICOS Ventana deslizante

8 8 FUNDAMENTOS TEORICOS Problemas de TCP. TCP usa un mecanismo de control de flujo de ventana deslizante. TCP usa un mecanismo de control de flujo de ventana deslizante. El remitente puede transmitir múltiples paquetes. El remitente puede transmitir múltiples paquetes. El remitente llena el canal, espera por un reconocimiento, y llena el canal de nuevo. El remitente llena el canal, espera por un reconocimiento, y llena el canal de nuevo.

9 9 FUNDAMENTOS TEORICOS Problemas de TCP. El receptor maneja el flujo de control TCP. El receptor maneja el flujo de control TCP. El transmisor maneja el algoritmo del comienzo lento de TCP. El transmisor maneja el algoritmo del comienzo lento de TCP.

10 10 FUNDAMENTOS TEORICOS Problemas de TCP. La meta de TCP es: 1.Expandirse 1.Reaccionar para intervenir en los problemas para aliviar la congestión.

11 11 FUNDAMENTOS TEORICOS Problemas de TCP.

12 12 FUNDAMENTOS TEORICOS TCP Rate Control. PacketShaper: 1.Induce al remitente para enviar datos justo-a-tiempo. 2.Mejora la eficacia de la red. 3.Entrega mejores tiempos de respuesta.

13 13 FUNDAMENTOS TEORICOS TCP Rate Control. 4.Anticipa el Ancho de Banda necesario y mide los ACKs y tamaño de la ventana acordados. 5.Intercepta el ACK de una transacción para incrementar el throughput.

14 14 FUNDAMENTOS TEORICOS TCP Rate Control. TCP Rate Control utiliza tres métodos para controlar la velocidad de transmisión: 1.Detecta la velocidad del flujo. 2.Mide los reconocimientos que regresan al transmisor. 3.Modifica los tamaños de las ventanas.

15 15 FUNDAMENTOS TEORICOS

16 16 FUNDAMENTOS TEORICOS

17 17 FUNDAMENTOS TEORICOS

18 18 FUNDAMENTOS TEORICOS

19 19 FUNDAMENTOS TEORICOS TCP Rate Control. Las transmisiones de paquetes uniformemente espaciados: 1.Evitan el prejuicio de la formación de colas de espera. 2.Aumenta el rendimiento en un 80 por ciento.

20 20 TABLA COMPARATIVA

21 21 PACKETSHAPER Se ubica entre una WAN y una LAN. Se ubica entre una WAN y una LAN. Categoriza y analiza los paquetes. Categoriza y analiza los paquetes. Maneja todo el tráfico entrante y saliente. Maneja todo el tráfico entrante y saliente. Trabaja en una variedad de ambientes. Trabaja en una variedad de ambientes.

22 22 PACKETSHAPER

23 23 UBICACION DEL PACKETSHAPER

24 24 CONFIGURACION Entrar la dirección de la siguiente página Web: Entrar la dirección de la siguiente página Web: Se integra claramente con infraestructura de red existente. Se integra claramente con infraestructura de red existente. Se complementa otras aplicaciones de red y topologías. Se complementa otras aplicaciones de red y topologías.

25 25 INSTALACION Y CONFIGURACION

26 26 CLASIFICACION DEL TRAFICO Para entender la clasificación del tráfico es necesario revisar los siguientes términos: Clases Clases Reglas coincidentes Reglas coincidentes Reglas coincidentes Reglas coincidentes Partición Partición Partición Políticas Políticas Políticas

27 27 ARBOL DE TRAFICO Organiza y clasifica el tráfico. Organiza y clasifica el tráfico. Ordena el tráfico en clases. Por ejemplo: Ordena el tráfico en clases. Por ejemplo: - Inbound + SAP + FTP - Citrix + PeopleSoft + MsWord...y así sucesivamente...

28 28 IDEAS PARA LA FORMACION DE ÁRBOLES DE TRAFICO Basado en aplicaciones. Ayuda a saber: Las aplicaciones que están atravesando la red.Las aplicaciones que están atravesando la red. Entender la conducta.Entender la conducta. Rastrear los tiempos de respuesta.Rastrear los tiempos de respuesta. Controlar el desempeño.Controlar el desempeño.

29 29 ARBOL BASADO EN APLICACIONES

30 30 IDEAS PARA LA FORMACION DE ARBOLES DE TRAFICO Redes WAN Enlaces principales de Internet Tráfico que va a múltiples sucursales o a departamentos. Basado en localización simple.

31 31 IDEAS PARA LA FORMACION DE ARBOLES DE TRAFICO Ofrece mejor visión y más control. Ofrece mejor visión y más control. Categoriza primero por dirección de tráfico, después por situación, y finalmente por aplicación. Categoriza primero por dirección de tráfico, después por situación, y finalmente por aplicación. Basado en localización con aplicaciones.

32 32 IDEAS PARA LA FORMACION DE ÁRBOLES DE TRAFICO Categoriza el tráfico por dirección de viaje, después por situación. Aplica políticas por aplicación al tráfico de cada localización. en localización y aplicaciones. Basado en localización y aplicaciones.

33 33 GRAFICOS DE MONITOREO Las gráficas se agrupan en las siguientes categorías: Ancho de Banda en uso.Ancho de Banda en uso. Eficiencia.Eficiencia.

34 34 GRAFICOS DE MONITOREO Ancho de Banda en uso. Se tienen los siguientes tipos de gráficos. Utilización de las Clases.Utilización de las Clases. Utilización de las Clases con picos.Utilización de las Clases con picos. Partición Dinámica.Partición Dinámica. Enlace.Enlace. Enlace con Picos.Enlace con Picos. Partición.Partición. Partición con Picos.Partición con Picos.

35 35 GRAFICOS DE MONITOREO Utilización de las Clases Muestra el consumo promedio de ancho de banda de una clase en bits por segundo.Muestra el consumo promedio de ancho de banda de una clase en bits por segundo. Ancho de banda utilizado de determinada clase, por ejemplo, la clase FTP.Ancho de banda utilizado de determinada clase, por ejemplo, la clase FTP.

36 36 GRAFICOS DE MONITOREO Utilización de las Clases

37 37 GRAFICOS DE MONITOREO Utilización de las Clases con picos Muestra el consumo promedio y el consumo real de una clase de tráfico, en bits por segundo. Determina la velocidad pico, mirando la velocidad por segundo registrada para el sub-intervalo más ocupado.

38 38 GRAFICOS DE MONITOREO Utilización de las Clases con picos

39 39 GRAFICOS DE MONITOREO Partición Dinámica Proporciona tres estadísticas : El número de usuarios activos.El número de usuarios activos. El número de sub-particiones que se intentó crear.El número de sub-particiones que se intentó crear. Número de sub-particiones dinámicas que se intentó crear pero no se pudo.Número de sub-particiones dinámicas que se intentó crear pero no se pudo.

40 40 GRAFICOS DE MONITOREO Partición Dinámica

41 41 GRAFICOS DE MONITOREO Enlace Muestra el uso de ancho de banda promedio del enlace en bits por segundo.Muestra el uso de ancho de banda promedio del enlace en bits por segundo. Variación del enlace y la capacidad promedio necesaria.Variación del enlace y la capacidad promedio necesaria.

42 42 GRAFICOS DE MONITOREO Enlace

43 43 GRAFICOS DE MONITOREO Enlace con Picos Muestra el consumo promedio y real de ancho de banda en bits por segundo.Muestra el consumo promedio y real de ancho de banda en bits por segundo. Determina la velocidad pico mirando la velocidad registrada en el sub-intervalo más ocupado.Determina la velocidad pico mirando la velocidad registrada en el sub-intervalo más ocupado.

44 44 GRAFICOS DE MONITOREO Enlace con Picos

45 45 GRAFICOS DE MONITOREO Partición Muestra el consumo promedio del ancho de banda de una partición en bits por segundo.Muestra el consumo promedio del ancho de banda de una partición en bits por segundo. Las líneas horizontales indican el mínimo de la partición y límites de tamaño burstable.Las líneas horizontales indican el mínimo de la partición y límites de tamaño burstable.

46 46 GRAFICOS DE MONITOREO Partición

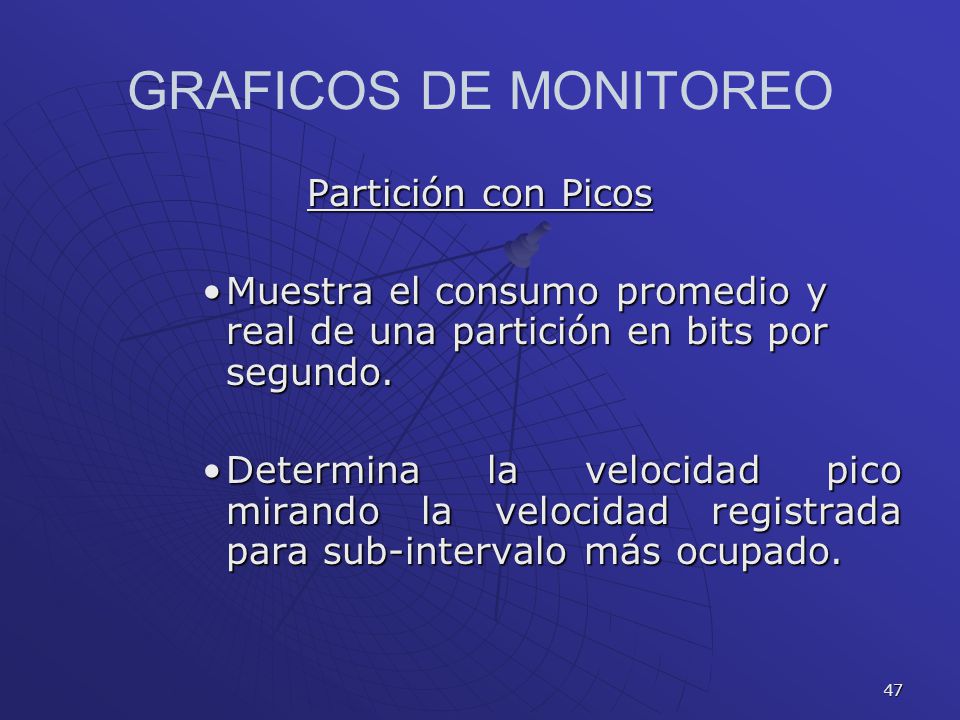

47 47 GRAFICOS DE MONITOREO Partición con Picos Muestra el consumo promedio y real de una partición en bits por segundo.Muestra el consumo promedio y real de una partición en bits por segundo. Determina la velocidad pico mirando la velocidad registrada para sub-intervalo más ocupado.Determina la velocidad pico mirando la velocidad registrada para sub-intervalo más ocupado.

48 48 GRAFICOS DE MONITOREO Partición con Picos

49 49 GRAFICOS DE MONITOREO Análisis de Eficiencia. Se tienen los siguientes tipos de gráficos: Bits Transmitidos.Bits Transmitidos. Fallas de velocidad garantizada.Fallas de velocidad garantizada. Eficiencia de la red.Eficiencia de la red.

50 50 GRAFICOS DE MONITOREO Bytes Transmitidos Determina el volumen real transmitido en un periodo de tiempo para un enlace, partición, o clase.Determina el volumen real transmitido en un periodo de tiempo para un enlace, partición, o clase. Compara el número de bytes transmitidos al número de bytes retransmitidos.Compara el número de bytes transmitidos al número de bytes retransmitidos.

51 51 GRAFICOS DE MONITOREO Bytes Transmitidos

52 52 GRAFICOS DE MONITOREO Fallas de velocidad Número de veces que no se pudo proporcionar el ancho de banda garantizado.Número de veces que no se pudo proporcionar el ancho de banda garantizado. Si una clase no tiene una velocidad garantizada, el gráfico muestra ceros.Si una clase no tiene una velocidad garantizada, el gráfico muestra ceros.

53 53 GRAFICOS DE MONITOREO Fallas de velocidad garantizada

54 54 GRAFICOS DE MONITOREO Eficiencia de la red Porcentaje de tráfico TCP que se dedica a retransmisiones.Porcentaje de tráfico TCP que se dedica a retransmisiones. Por ejemplo, si la eficacia de la red es 90%, entonces 10% de los paquetes son retransmisiones.Por ejemplo, si la eficacia de la red es 90%, entonces 10% de los paquetes son retransmisiones.

55 55 GRAFICOS DE MONITOREO Eficiencia de la red

56 56 APLICACIÓN DEL PACKETSHAPER EN UN ISP.

57 57 UBICACION DEL PACKETSHAPER ISP

58 58 ASIGNACION DE ANCHO DE BANDA PacketShaper ISP controla asignación por: cliente cliente Usuario Usuario grupos de usuarios grupos de usuarios Sesión Sesión base de servicios base de servicios

59 59 ASIGNACION POR CLIENTE Las particiones permiten crear un tubo separado virtual para cada cliente. Las particiones permiten crear un tubo separado virtual para cada cliente. Las particiones funcionan semejantemente a los PVCs de Frame Relay, pero con el beneficio agregado de compartir su ancho de banda excedido sin usar. Las particiones funcionan semejantemente a los PVCs de Frame Relay, pero con el beneficio agregado de compartir su ancho de banda excedido sin usar.

60 60 ASIGNACION POR CLIENTE Ideas de Servicio Proporcionar 512 Kbps para a un cliente sin preocuparse que otros lo usurparán. Proporcionar 512 Kbps para a un cliente sin preocuparse que otros lo usurparán. Para cuentas más pequeñas, no se le permite a un cliente consumir más de su cantidad base. Para cuentas más pequeñas, no se le permite a un cliente consumir más de su cantidad base. Aumentar la cantidad base del cliente o limitarla, para una actualización de la cuenta. Aumentar la cantidad base del cliente o limitarla, para una actualización de la cuenta.

61 61 Ideas de Servicio Ofrecer un nivel de servicio escalonado a los clientes. Por ejemplo: Ofrecer un nivel de servicio escalonado a los clientes. Por ejemplo: 1. 1.Plan Bronze 2. 2.Plan Silver 3. 3.Plan Gold 4. 4.Plan Gold Plus ASIGNACION POR CLIENTE

62 62 ASIGNACION POR GRUPOS Controlar la asignación del ancho de banda para cada usuario o cada grupo de usuarios Controlar la asignación del ancho de banda para cada usuario o cada grupo de usuarios Situaciones donde se da más importancia a una asignación equitativa, que cómo ponerla en uso. Situaciones donde se da más importancia a una asignación equitativa, que cómo ponerla en uso.

63 63 ASIGNACION POR GRUPOS Ideas de Servicio Ofrecer un servicio para instituciones educativas. Ofrecer un servicio para instituciones educativas. Crear un servicio donde se protege y/o limita el ancho de banda para los distintos departamentos. Crear un servicio donde se protege y/o limita el ancho de banda para los distintos departamentos. Asignar ancho de banda equitativamente a cada ocupante con facilidad de compartir. Asignar ancho de banda equitativamente a cada ocupante con facilidad de compartir.

64 64 ASIGNACION POR SERVICIO / POR SESION Proveedores de servicio de ancho de banda que han expandido sus servicios enfocados a las aplicaciones. Proveedores de servicio de ancho de banda que han expandido sus servicios enfocados a las aplicaciones. Ofrecer un servicio que se adapte de las necesidades de tráfico critico, asegurando un mejor funcionamiento. Ofrecer un servicio que se adapte de las necesidades de tráfico critico, asegurando un mejor funcionamiento.

65 65 TCP RATE CONTROL Sobrepone las limitaciones de TCP. Sobrepone las limitaciones de TCP. Previene la congestión del tráfico entrante y el saliente. Previene la congestión del tráfico entrante y el saliente. Ofrecer los beneficios como un diferenciador de la competencia. Ofrecer los beneficios como un diferenciador de la competencia. Incluirlo como una mejora en el servicio. Incluirlo como una mejora en el servicio.

66 66 TCP RATE CONTROL

67 67 UTILIDAD DE LOS GRAFICOS UTILIDAD DE LOS GRAFICOS PacketShaper ISP analiza tráfico de la red cuando está pasando y acumula métricas relevantes para uso posterior, basado en: PacketShaper ISP analiza tráfico de la red cuando está pasando y acumula métricas relevantes para uso posterior, basado en: 1. Validación. 2. Asistente de ventas.

68 68 VALIDACION

69 69 ASISTENTE DE VENTAS

70 70 PLANIFICACION DE LA CAPACIDAD Los gráficos de PacketShaper ISP pueden ayudar a descubrir la carga de la red y sus tendencias. Los gráficos de PacketShaper ISP pueden ayudar a descubrir la carga de la red y sus tendencias. Por ejemplo, un gerente de un edificio desea dar una cantidad fija de bandwidth a cada uno de sus 80 oficinas, por ejemplo 50 Kbps. Por ejemplo, un gerente de un edificio desea dar una cantidad fija de bandwidth a cada uno de sus 80 oficinas, por ejemplo 50 Kbps.

71 71 FACTURACION Se puede elegir una estructura de facturación de tarifa plana o variable, o basado en el consumo. PacketShaper ISP ayuda a asegurar que los cargos sean precisos Facturación de tarifa plana Facturación basada en el Uso.

72 72 DETECCION Y PROTECCION DE ATAQUES Aunque PacketShaper ISP no es un firewall, puede ayudar descubra los ataques DOS (denegación de servicio), y reducir su impacto. Aunque PacketShaper ISP no es un firewall, puede ayudar descubra los ataques DOS (denegación de servicio), y reducir su impacto.

73 73 CONCLUSIONES Y RECOMENDACIONES El ancho de banda es costoso y finito por lo tanto se lo debe administrar con eficiencia. El ancho de banda es costoso y finito por lo tanto se lo debe administrar con eficiencia. Brindar un funcionamiento eficiente y predecible para aplicaciones que operan sobre redes WAN o Internet. Brindar un funcionamiento eficiente y predecible para aplicaciones que operan sobre redes WAN o Internet. El tráfico no tiene el mismo comportamiento en una aplicación que en otra. El tráfico no tiene el mismo comportamiento en una aplicación que en otra. Para un ISP es muy importante poder ofrecer un buen servicio con diferentes niveles. Para un ISP es muy importante poder ofrecer un buen servicio con diferentes niveles.

74 74 CONCLUSIONES Y RECOMENDACIONES TCP Rate Control controla la velocidad de la conexión WAN. TCP Rate Control controla la velocidad de la conexión WAN. Las gráficas de monitoreo son una ayuda muy importante para un ISP. Las gráficas de monitoreo son una ayuda muy importante para un ISP. Las políticas son herramientas que proporcionan la Administración de tráfico. Las políticas son herramientas que proporcionan la Administración de tráfico. Proporciona beneficios a una variedad de ambientes: cable, inalámbrico, fijo, satélite. Proporciona beneficios a una variedad de ambientes: cable, inalámbrico, fijo, satélite.

75 75 CONCLUSIONES Y RECOMENDACIONES PacketShaper ayuda a evitar los ataques DOS. PacketShaper ayuda a evitar los ataques DOS. De acuerdo a la capacidad y a la proyección a futuro del ISP se debe escoger el modelo del equipo. De acuerdo a la capacidad y a la proyección a futuro del ISP se debe escoger el modelo del equipo. También existen equipos administradores de ancho de banda para empresas pequeñas que son software y realizan monitoreos. También existen equipos administradores de ancho de banda para empresas pequeñas que son software y realizan monitoreos.
