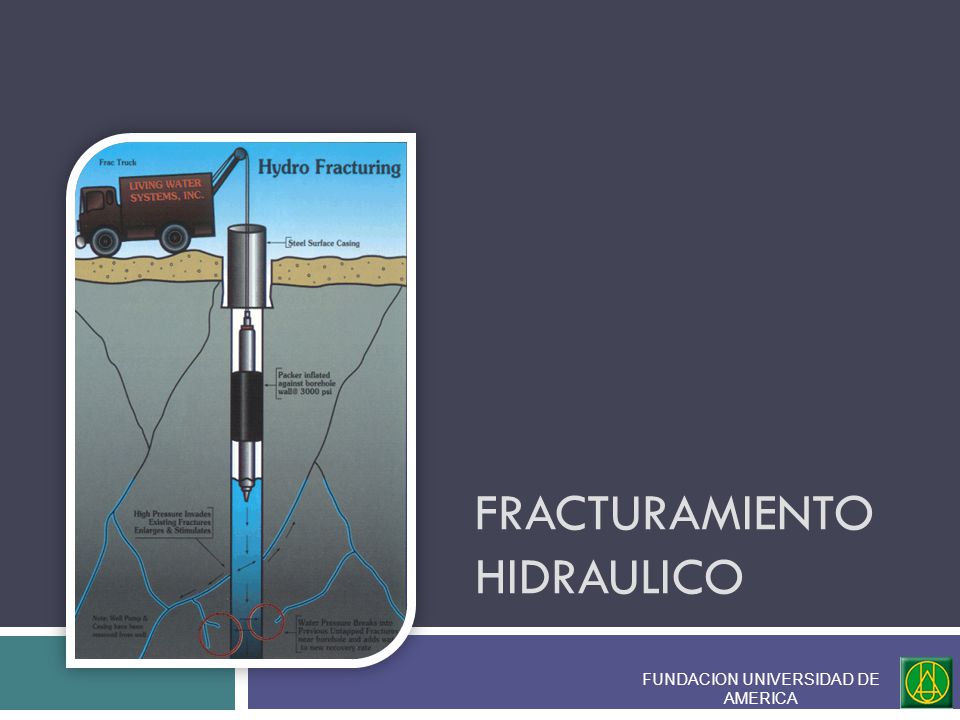

1 FRACTURAMIENTO HIDRAULICO FUNDACION UNIVERSIDAD DE AMERICA

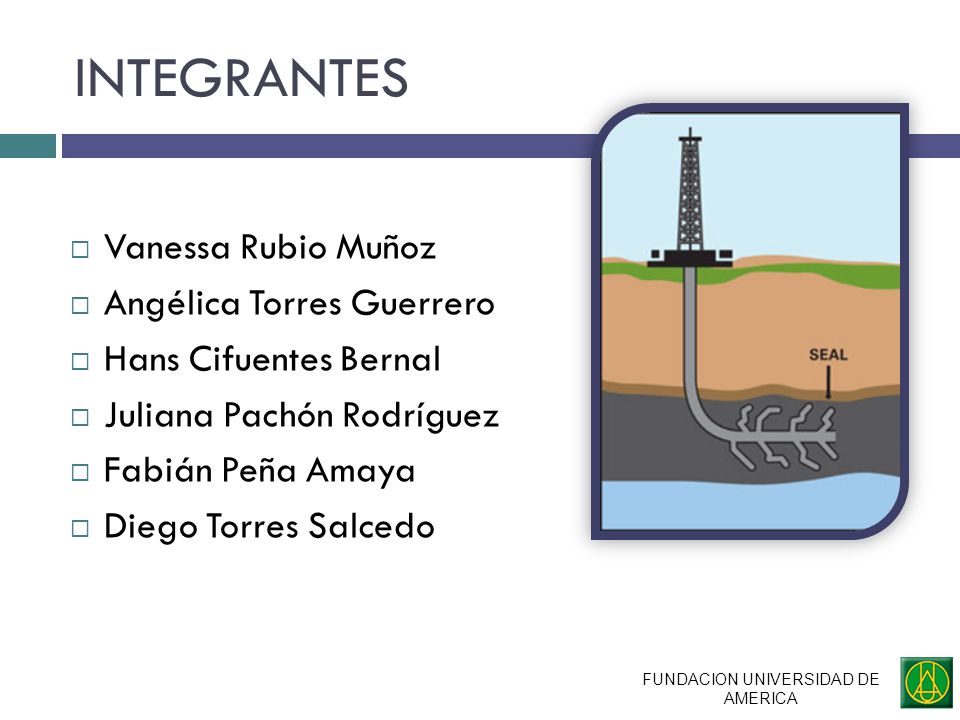

2 INTEGRANTES Vanessa Rubio Muñoz Angélica Torres Guerrero Hans Cifuentes Bernal Juliana Pachón Rodríguez Fabián Peña Amaya Diego Torres Salcedo FUNDACION UNIVERSIDAD DE AMERICA

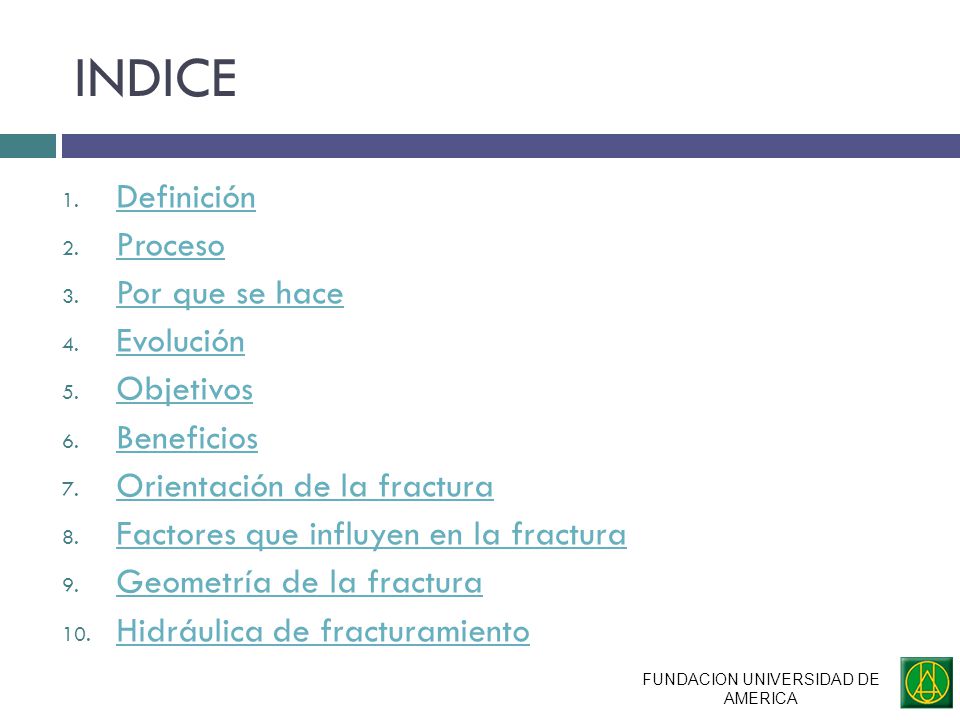

3 INDICE 1. Definición Definición 2. Proceso Proceso 3. Por que se hace Por que se hace 4. Evolución Evolución 5. Objetivos Objetivos 6. Beneficios Beneficios 7. Orientación de la fractura Orientación de la fractura 8. Factores que influyen en la fractura Factores que influyen en la fractura 9. Geometría de la fractura Geometría de la fractura 10. Hidráulica de fracturamiento Hidráulica de fracturamiento FUNDACION UNIVERSIDAD DE AMERICA

4 DEFINICIÓN FUNDACION UNIVERSIDAD DE AMERICA

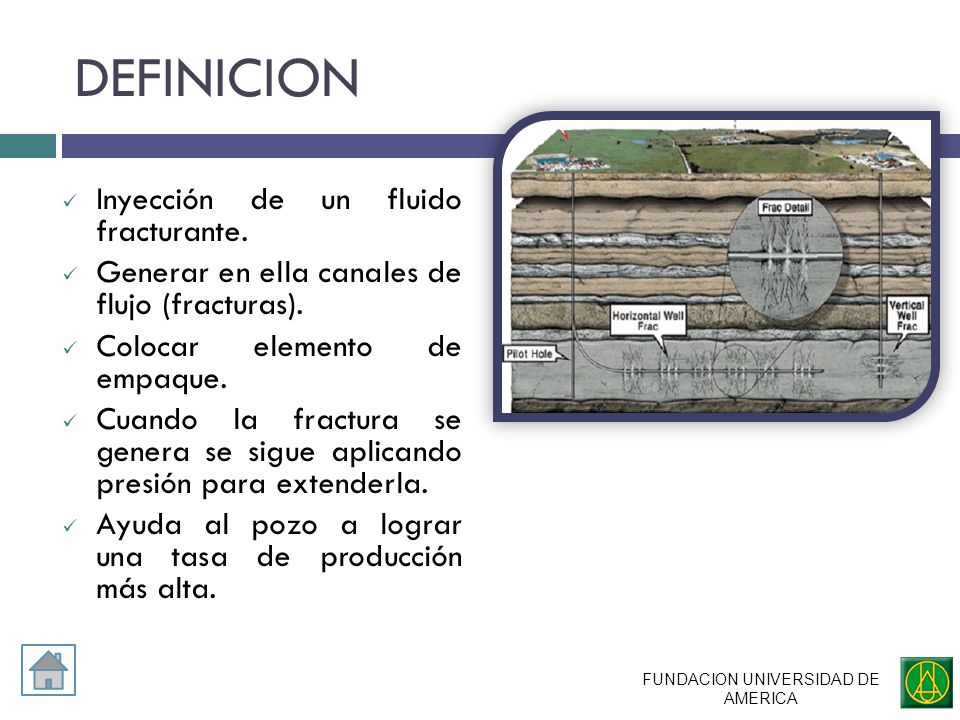

5 DEFINICION Inyección de un fluido fracturante. Generar en ella canales de flujo (fracturas). Colocar elemento de empaque. Cuando la fractura se genera se sigue aplicando presión para extenderla. Ayuda al pozo a lograr una tasa de producción más alta. FUNDACION UNIVERSIDAD DE AMERICA

6 PROCESO FUNDACION UNIVERSIDAD DE AMERICA

7 PROCESO Se bombean dos sustancias principales: apuntalantes y fluidos de fracturamiento. Apuntalantes: partículas que mantienen abiertas las fracturas. Fluidos de fracturamiento deben ser suficientemente viscosos. Dos etapas principales. Primera: no contiene apuntalante (Pad). Segunda: transporta el apuntalante. FUNDACION UNIVERSIDAD DE AMERICA

8 POR QUE SE HACE FUNDACION UNIVERSIDAD DE AMERICA

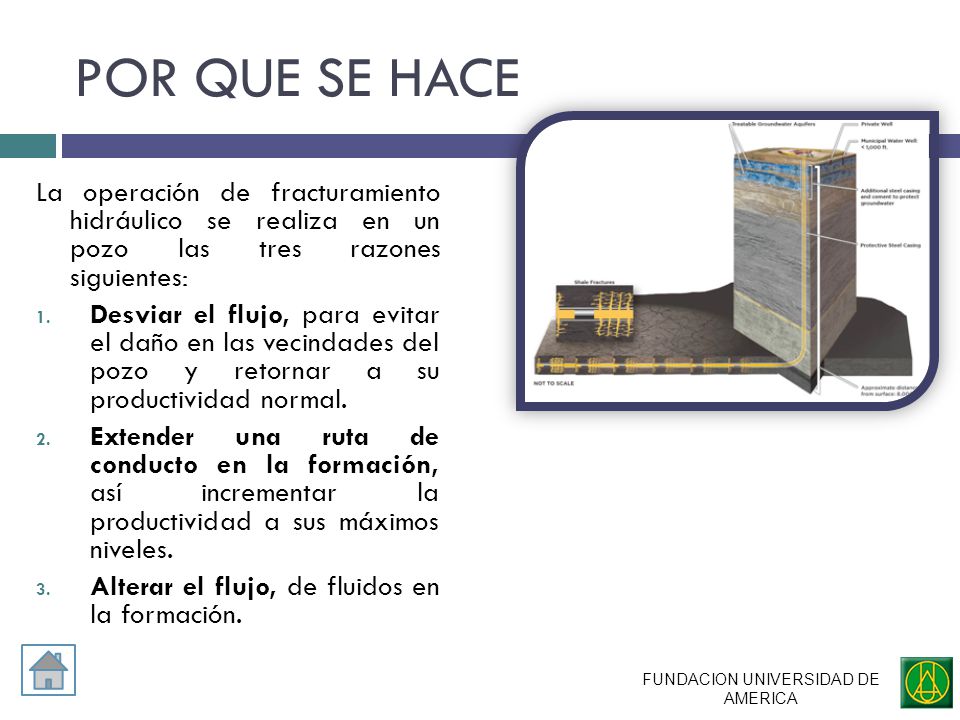

9 POR QUE SE HACE La operación de fracturamiento hidráulico se realiza en un pozo las tres razones siguientes: 1. Desviar el flujo, para evitar el daño en las vecindades del pozo y retornar a su productividad normal. 2. Extender una ruta de conducto en la formación, así incrementar la productividad a sus máximos niveles. 3. Alterar el flujo, de fluidos en la formación. FUNDACION UNIVERSIDAD DE AMERICA

10 EVOLUCIÓN FUNDACION UNIVERSIDAD DE AMERICA

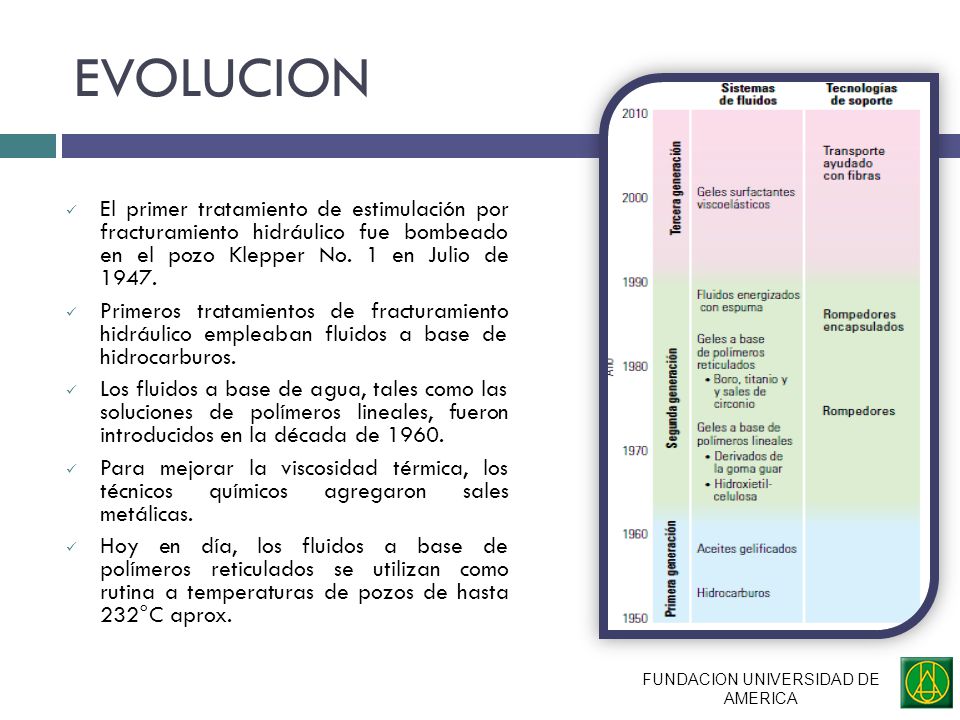

11 EVOLUCION El primer tratamiento de estimulación por fracturamiento hidráulico fue bombeado en el pozo Klepper No. 1 en Julio de Primeros tratamientos de fracturamiento hidráulico empleaban fluidos a base de hidrocarburos. Los fluidos a base de agua, tales como las soluciones de polímeros lineales, fueron introducidos en la década de Para mejorar la viscosidad térmica, los técnicos químicos agregaron sales metálicas. Hoy en día, los fluidos a base de polímeros reticulados se utilizan como rutina a temperaturas de pozos de hasta 232°C aprox. FUNDACION UNIVERSIDAD DE AMERICA

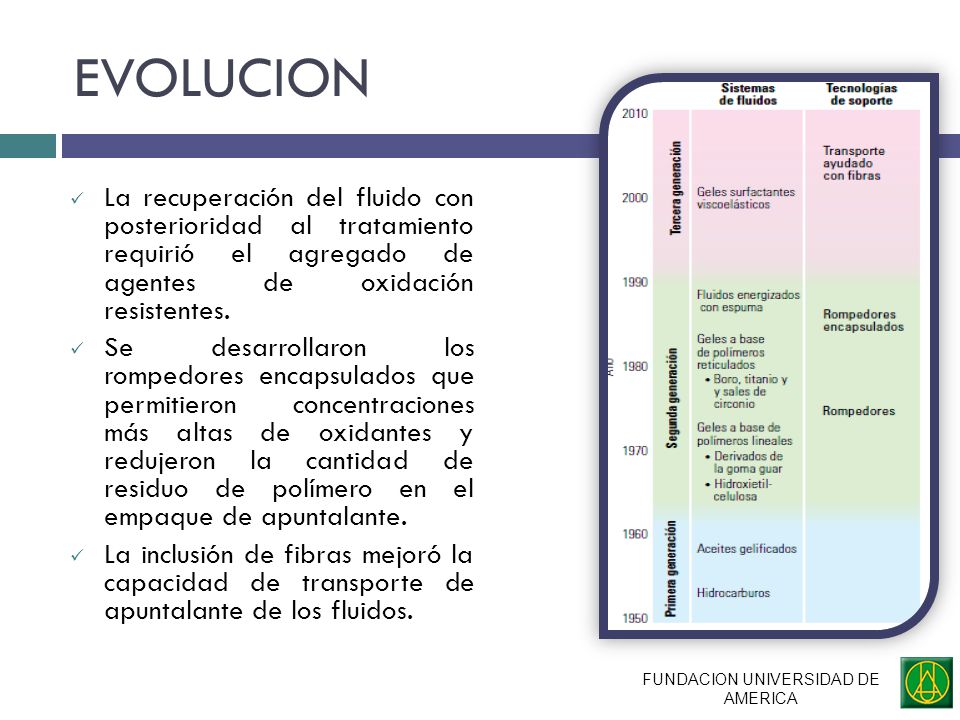

12 EVOLUCION La recuperación del fluido con posterioridad al tratamiento requirió el agregado de agentes de oxidación resistentes. Se desarrollaron los rompedores encapsulados que permitieron concentraciones más altas de oxidantes y redujeron la cantidad de residuo de polímero en el empaque de apuntalante. La inclusión de fibras mejoró la capacidad de transporte de apuntalante de los fluidos. FUNDACION UNIVERSIDAD DE AMERICA

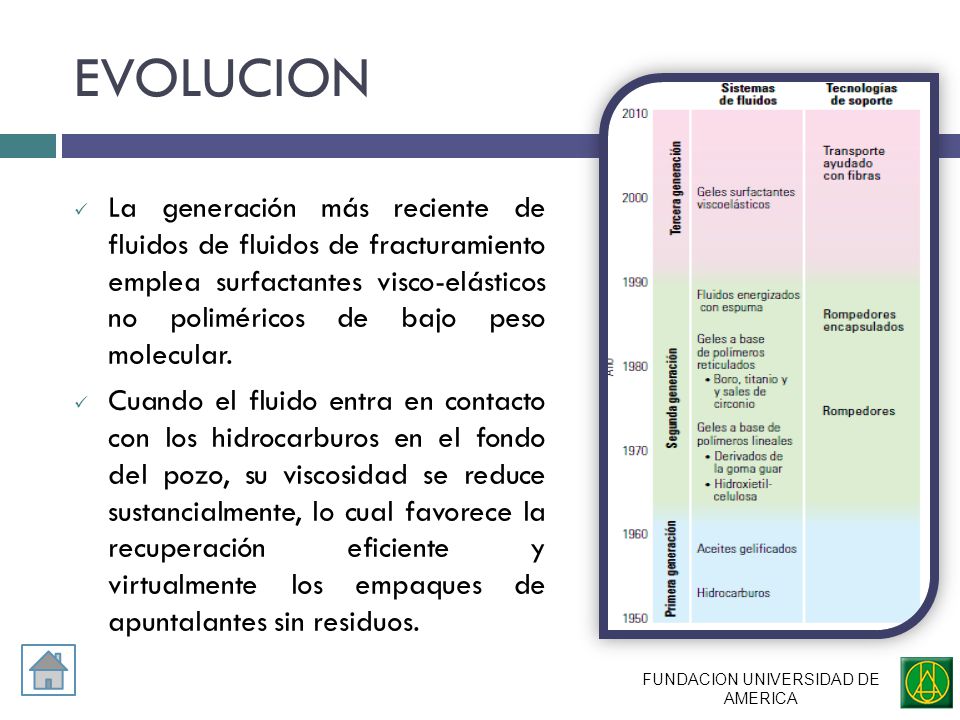

13 EVOLUCION La generación más reciente de fluidos de fluidos de fracturamiento emplea surfactantes visco-elásticos no poliméricos de bajo peso molecular. Cuando el fluido entra en contacto con los hidrocarburos en el fondo del pozo, su viscosidad se reduce sustancialmente, lo cual favorece la recuperación eficiente y virtualmente los empaques de apuntalantes sin residuos. FUNDACION UNIVERSIDAD DE AMERICA

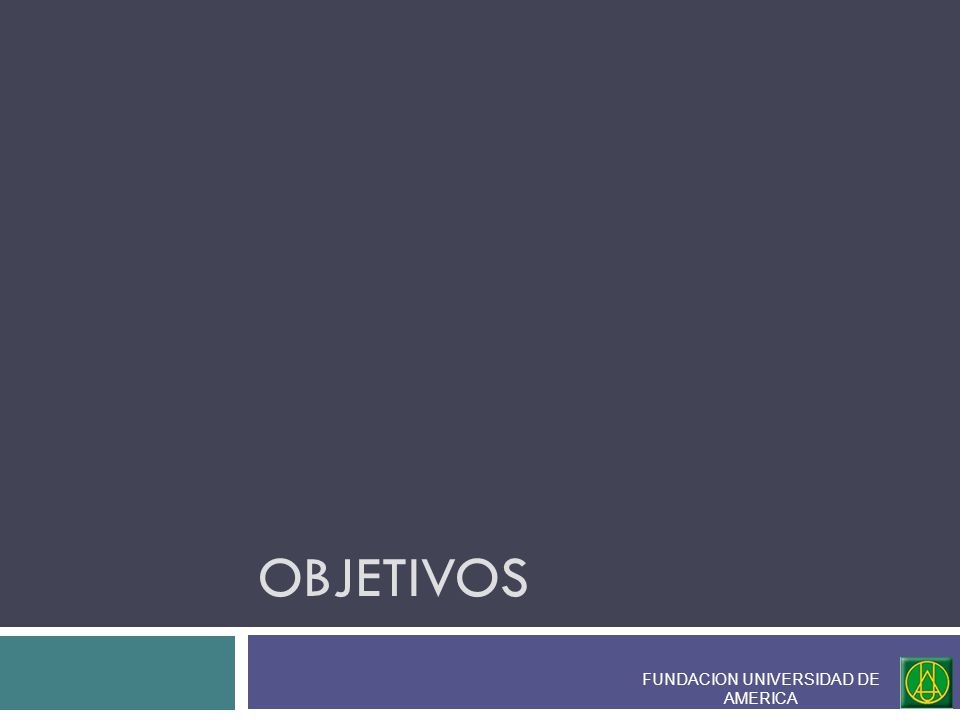

14 OBJETIVOS FUNDACION UNIVERSIDAD DE AMERICA

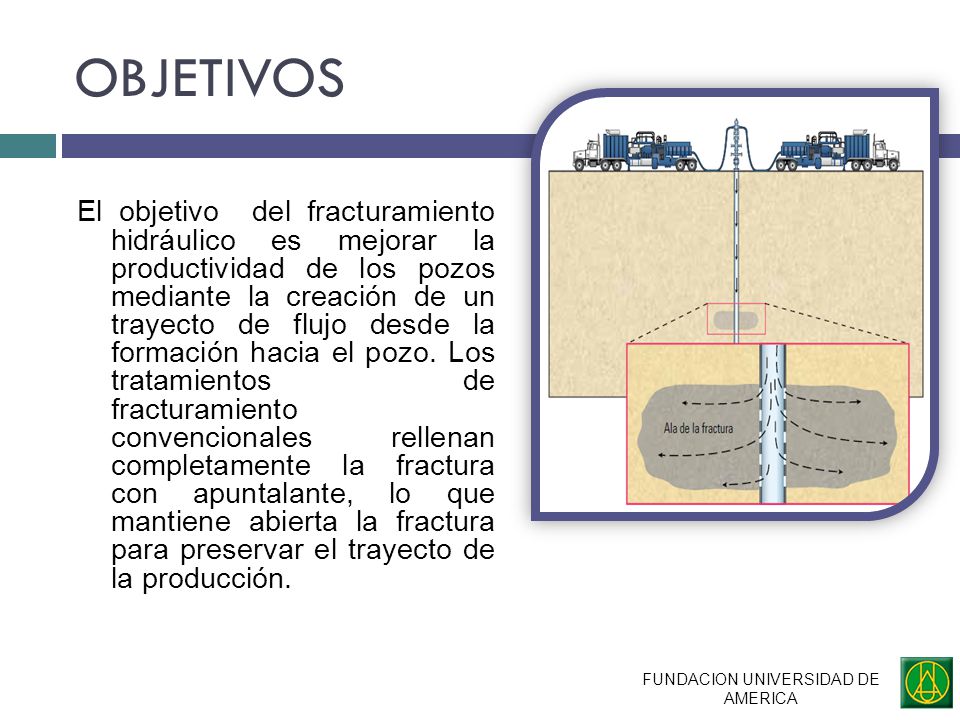

15 OBJETIVOS El objetivo del fracturamiento hidráulico es mejorar la productividad de los pozos mediante la creación de un trayecto de flujo desde la formación hacia el pozo. Los tratamientos de fracturamiento convencionales rellenan completamente la fractura con apuntalante, lo que mantiene abierta la fractura para preservar el trayecto de la producción. FUNDACION UNIVERSIDAD DE AMERICA

16 OBJETIVOS Esta técnica se utiliza básicamente para lograr el incremento de la conductividad del petróleo o gas y para reducir o eliminar el efecto de daño en los pozos. FUNDACION UNIVERSIDAD DE AMERICA

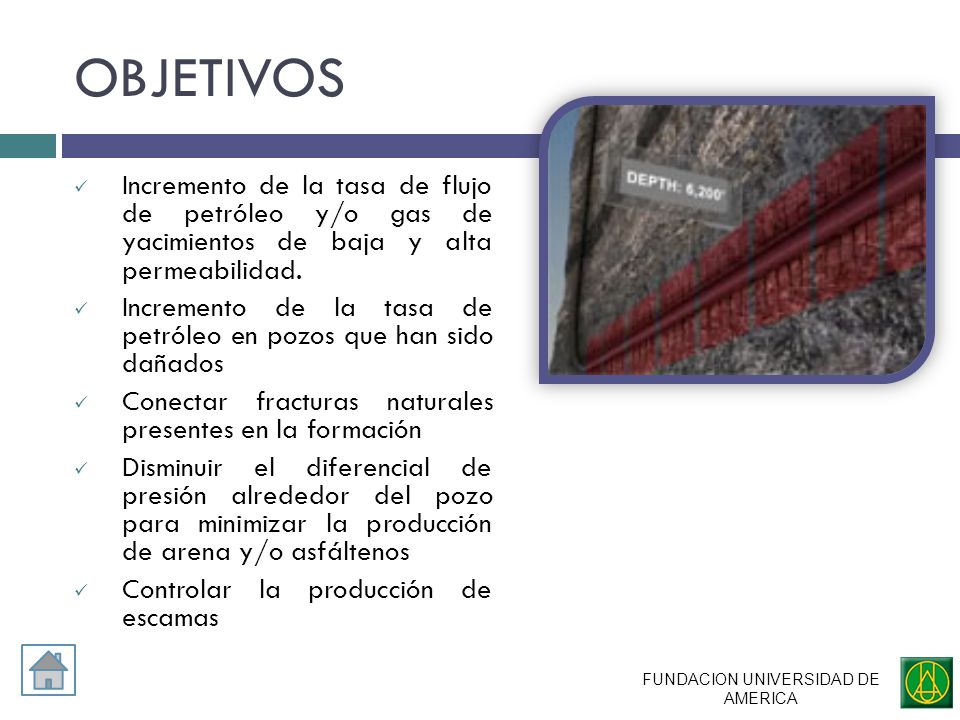

17 OBJETIVOS Incremento de la tasa de flujo de petróleo y/o gas de yacimientos de baja y alta permeabilidad. Incremento de la tasa de petróleo en pozos que han sido dañados Conectar fracturas naturales presentes en la formación Disminuir el diferencial de presión alrededor del pozo para minimizar la producción de arena y/o asfáltenos Controlar la producción de escamas FUNDACION UNIVERSIDAD DE AMERICA

18 BENEFICIOS FUNDACION UNIVERSIDAD DE AMERICA

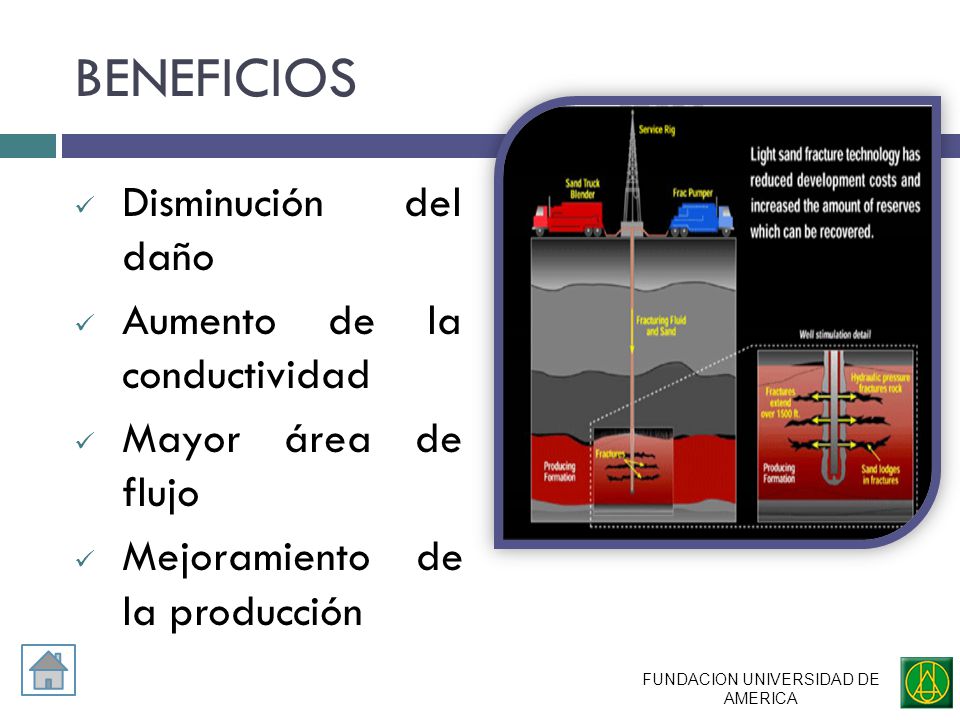

19 BENEFICIOS Disminución del daño Aumento de la conductividad Mayor área de flujo Mejoramiento de la producción FUNDACION UNIVERSIDAD DE AMERICA

20 ORIENTACIÓN DE LA FRACTURA FUNDACION UNIVERSIDAD DE AMERICA

21 ORIENTACIÓN DE LA FRACTURA La orientación de la fractura está íntimamente ligada al estado original de esfuerzos in-situ y al mecanismo que la genera. FUNDACION UNIVERSIDAD DE AMERICA

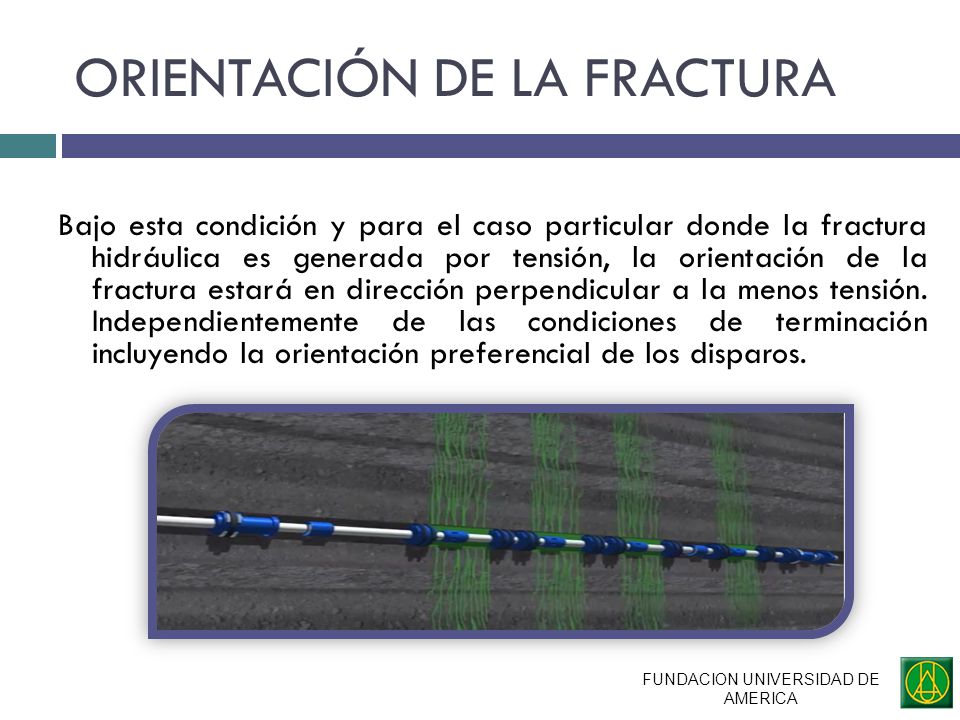

22 Bajo esta condición y para el caso particular donde la fractura hidráulica es generada por tensión, la orientación de la fractura estará en dirección perpendicular a la menos tensión. Independientemente de las condiciones de terminación incluyendo la orientación preferencial de los disparos. FUNDACION UNIVERSIDAD DE AMERICA ORIENTACIÓN DE LA FRACTURA

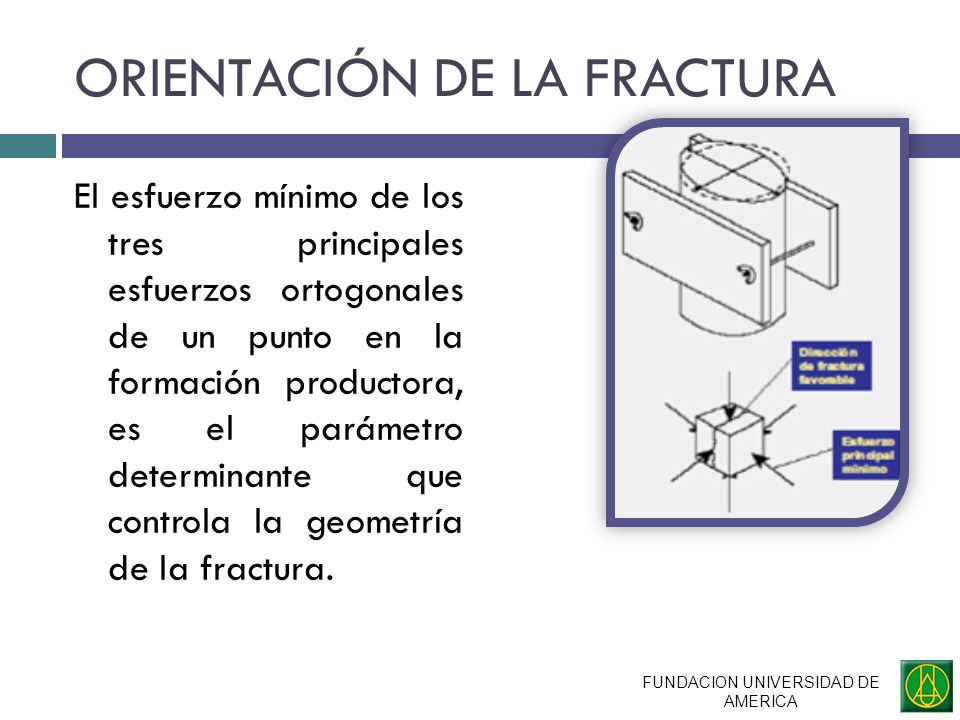

23 El esfuerzo mínimo de los tres principales esfuerzos ortogonales de un punto en la formación productora, es el parámetro determinante que controla la geometría de la fractura. FUNDACION UNIVERSIDAD DE AMERICA ORIENTACIÓN DE LA FRACTURA

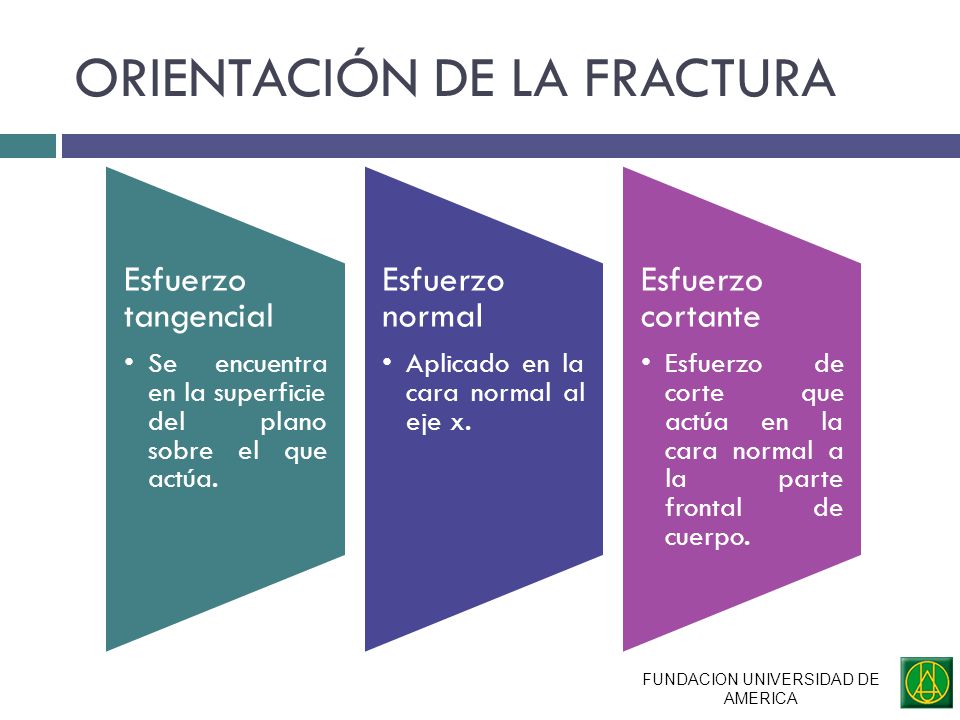

24 FUNDACION UNIVERSIDAD DE AMERICA Esfuerzo tangencial Se encuentra en la superficie del plano sobre el que actúa. Esfuerzo normal Aplicado en la cara normal al eje x. Esfuerzo cortante Esfuerzo de corte que actúa en la cara normal a la parte frontal de cuerpo.

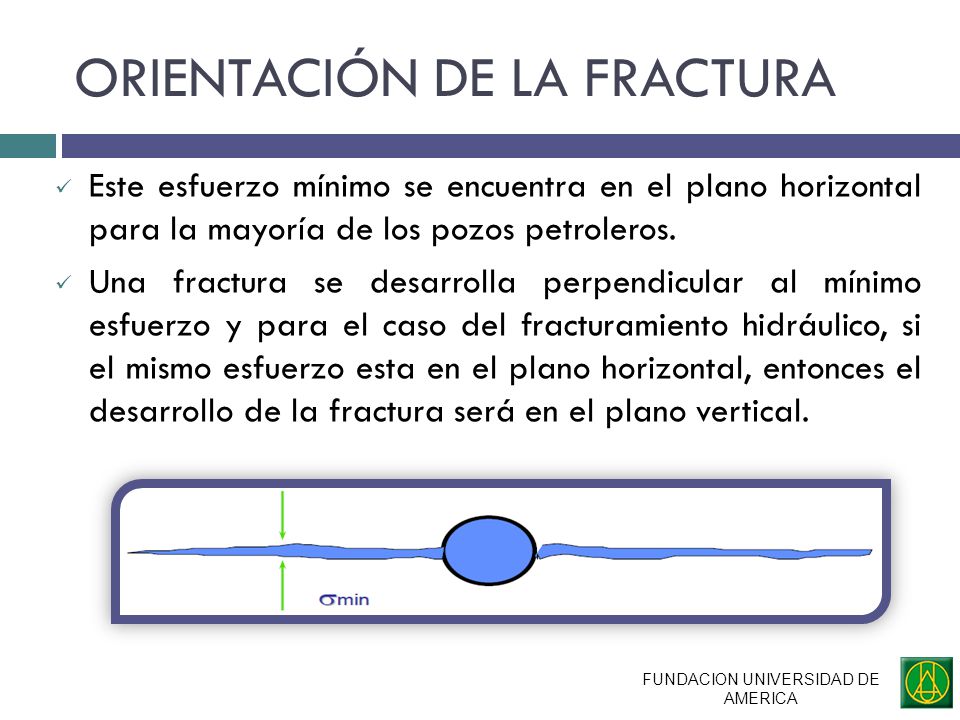

25 Este esfuerzo mínimo se encuentra en el plano horizontal para la mayoría de los pozos petroleros. Una fractura se desarrolla perpendicular al mínimo esfuerzo y para el caso del fracturamiento hidráulico, si el mismo esfuerzo esta en el plano horizontal, entonces el desarrollo de la fractura será en el plano vertical. FUNDACION UNIVERSIDAD DE AMERICA ORIENTACIÓN DE LA FRACTURA

26 FUNDACION UNIVERSIDAD DE AMERICA ORIENTACIÓN DE LA FRACTURA Puede ser:

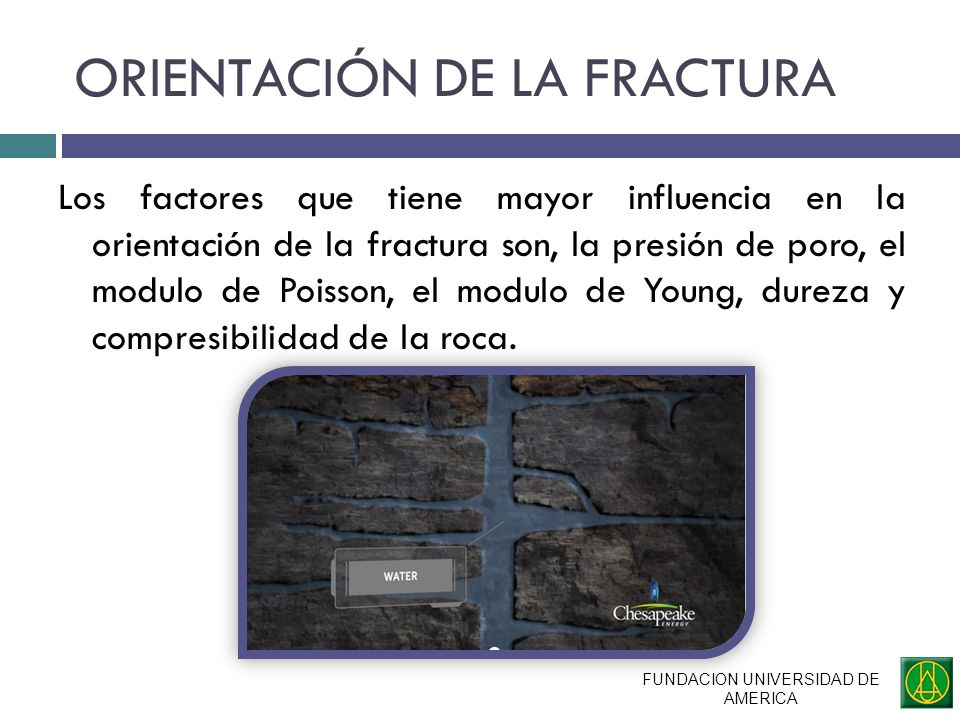

27 Los factores que tiene mayor influencia en la orientación de la fractura son, la presión de poro, el modulo de Poisson, el modulo de Young, dureza y compresibilidad de la roca. FUNDACION UNIVERSIDAD DE AMERICA ORIENTACIÓN DE LA FRACTURA

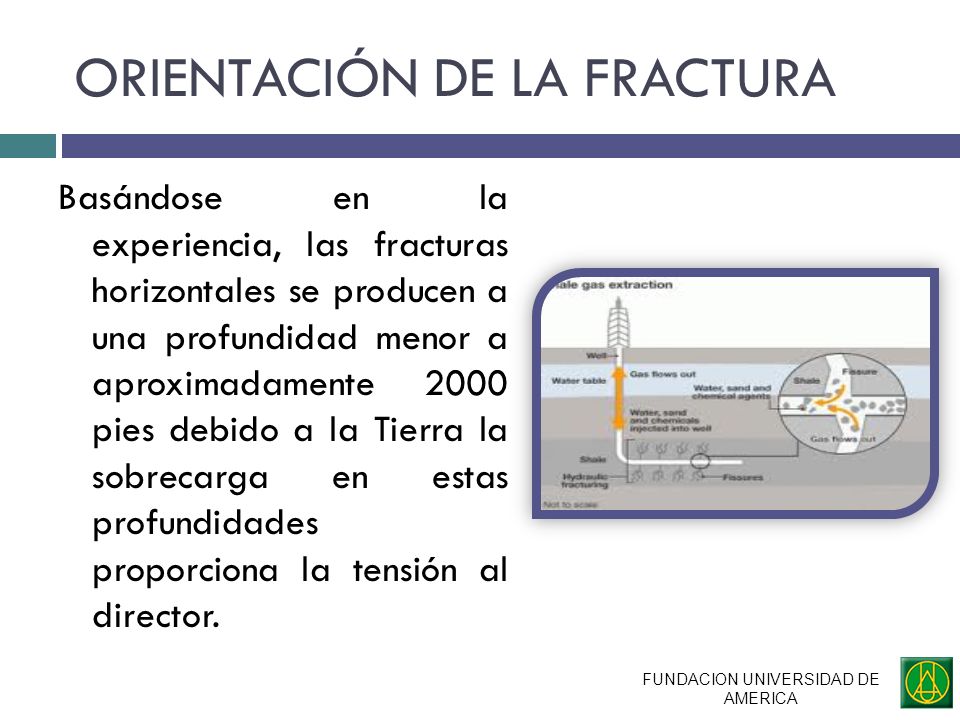

28 Basándose en la experiencia, las fracturas horizontales se producen a una profundidad menor a aproximadamente 2000 pies debido a la Tierra la sobrecarga en estas profundidades proporciona la tensión al director. FUNDACION UNIVERSIDAD DE AMERICA ORIENTACIÓN DE LA FRACTURA

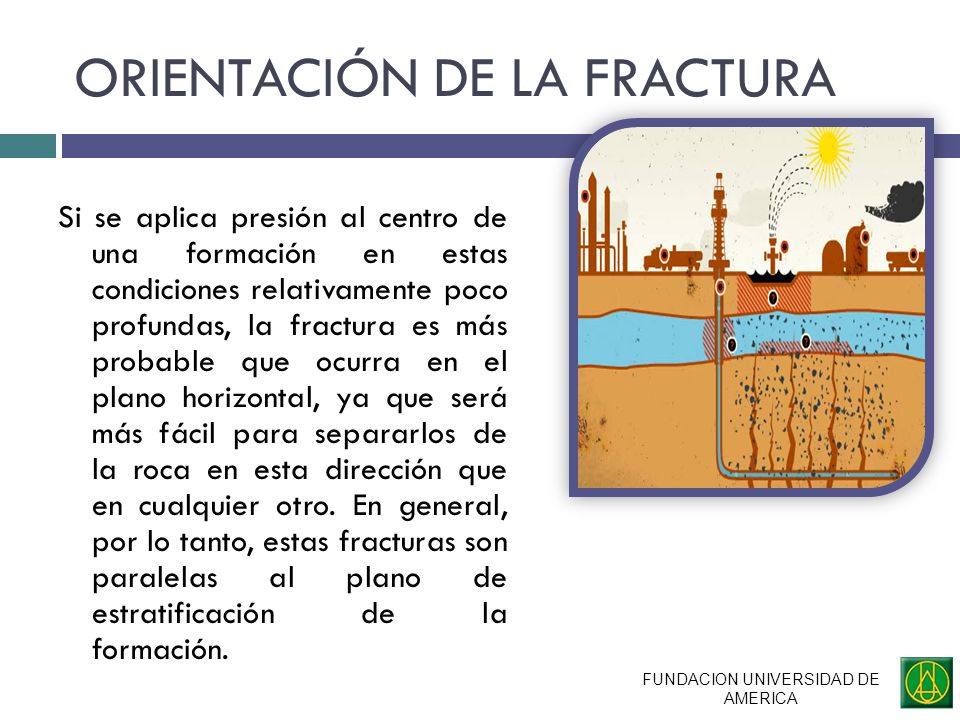

29 Si se aplica presión al centro de una formación en estas condiciones relativamente poco profundas, la fractura es más probable que ocurra en el plano horizontal, ya que será más fácil para separarlos de la roca en esta dirección que en cualquier otro. En general, por lo tanto, estas fracturas son paralelas al plano de estratificación de la formación. FUNDACION UNIVERSIDAD DE AMERICA ORIENTACIÓN DE LA FRACTURA

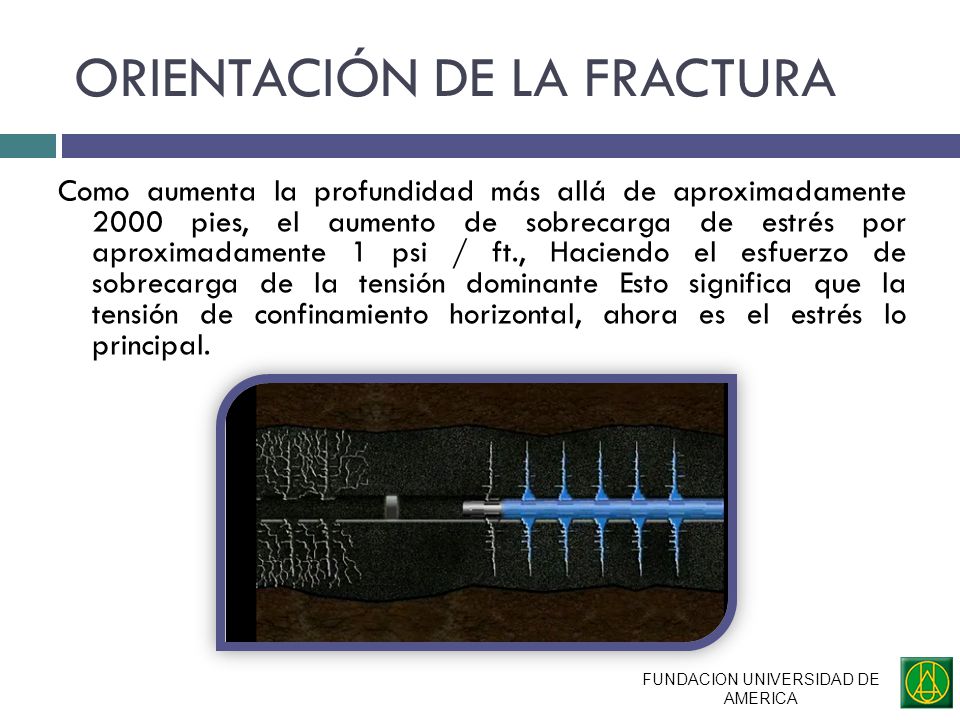

30 Como aumenta la profundidad más allá de aproximadamente 2000 pies, el aumento de sobrecarga de estrés por aproximadamente 1 psi / ft., Haciendo el esfuerzo de sobrecarga de la tensión dominante Esto significa que la tensión de confinamiento horizontal, ahora es el estrés lo principal. FUNDACION UNIVERSIDAD DE AMERICA ORIENTACIÓN DE LA FRACTURA

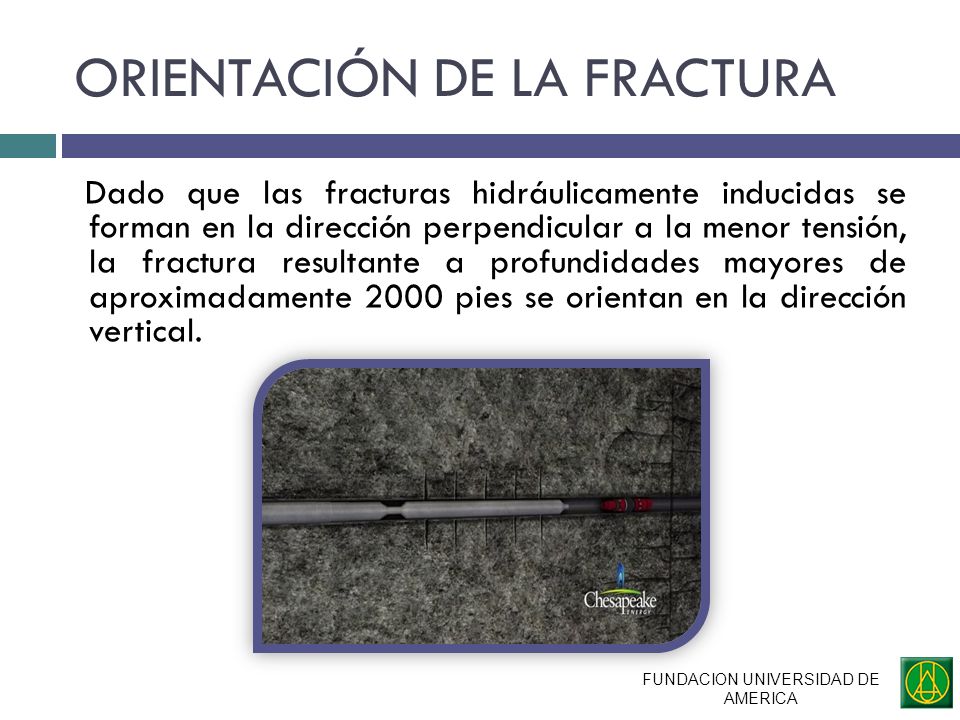

31 Dado que las fracturas hidráulicamente inducidas se forman en la dirección perpendicular a la menor tensión, la fractura resultante a profundidades mayores de aproximadamente 2000 pies se orientan en la dirección vertical. FUNDACION UNIVERSIDAD DE AMERICA ORIENTACIÓN DE LA FRACTURA

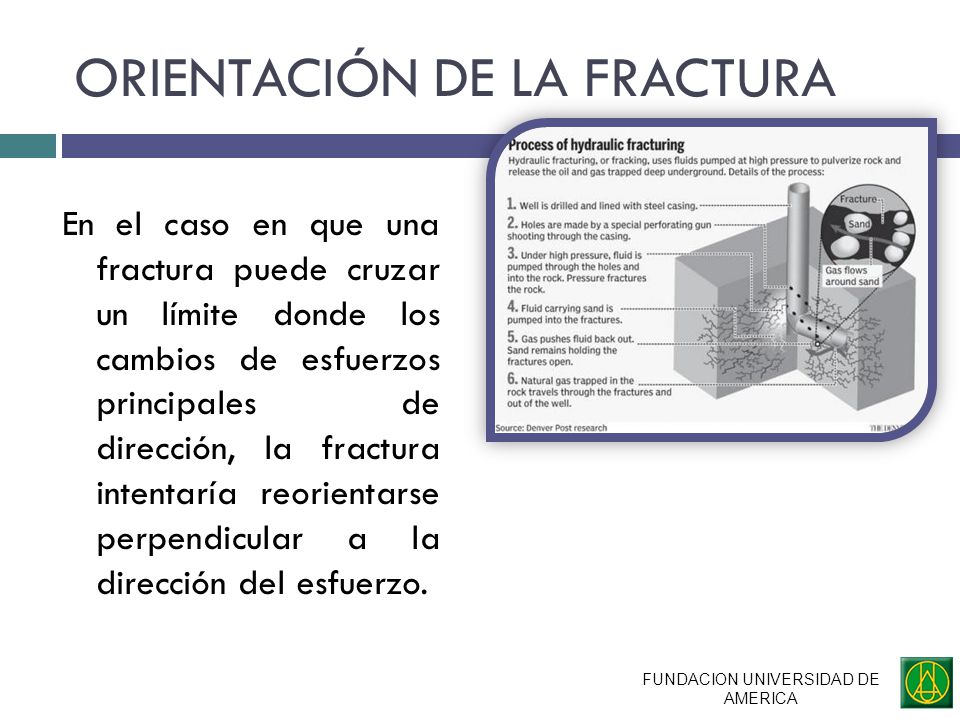

32 En el caso en que una fractura puede cruzar un límite donde los cambios de esfuerzos principales de dirección, la fractura intentaría reorientarse perpendicular a la dirección del esfuerzo. FUNDACION UNIVERSIDAD DE AMERICA ORIENTACIÓN DE LA FRACTURA

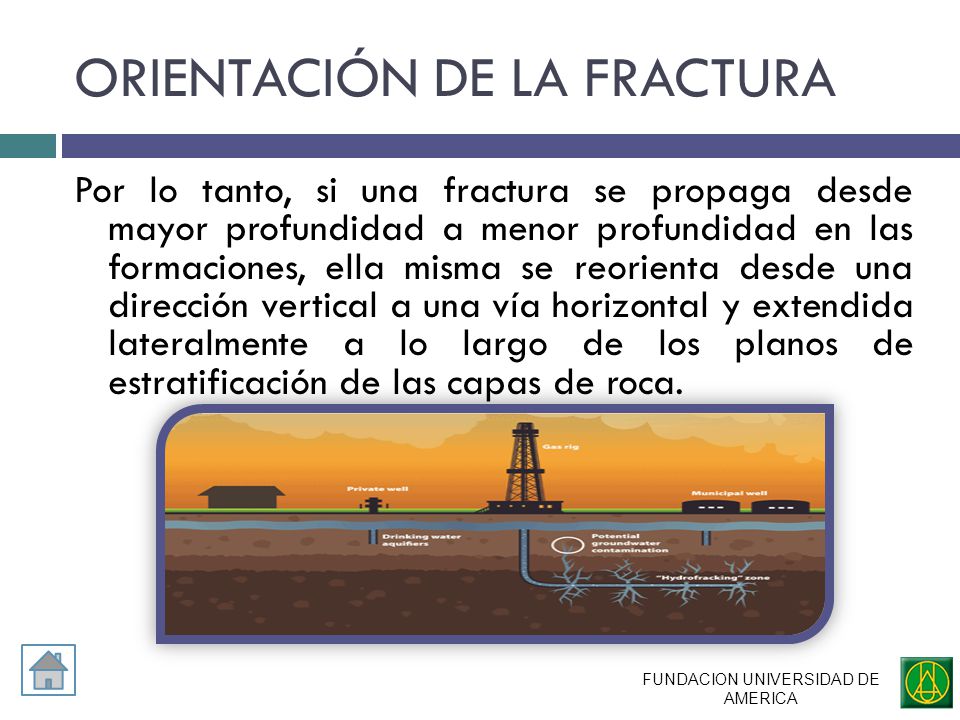

33 Por lo tanto, si una fractura se propaga desde mayor profundidad a menor profundidad en las formaciones, ella misma se reorienta desde una dirección vertical a una vía horizontal y extendida lateralmente a lo largo de los planos de estratificación de las capas de roca. FUNDACION UNIVERSIDAD DE AMERICA

34 FACTORES QUE INFLUYEN EN UNA FRACTURA FUNDACION UNIVERSIDAD DE AMERICA

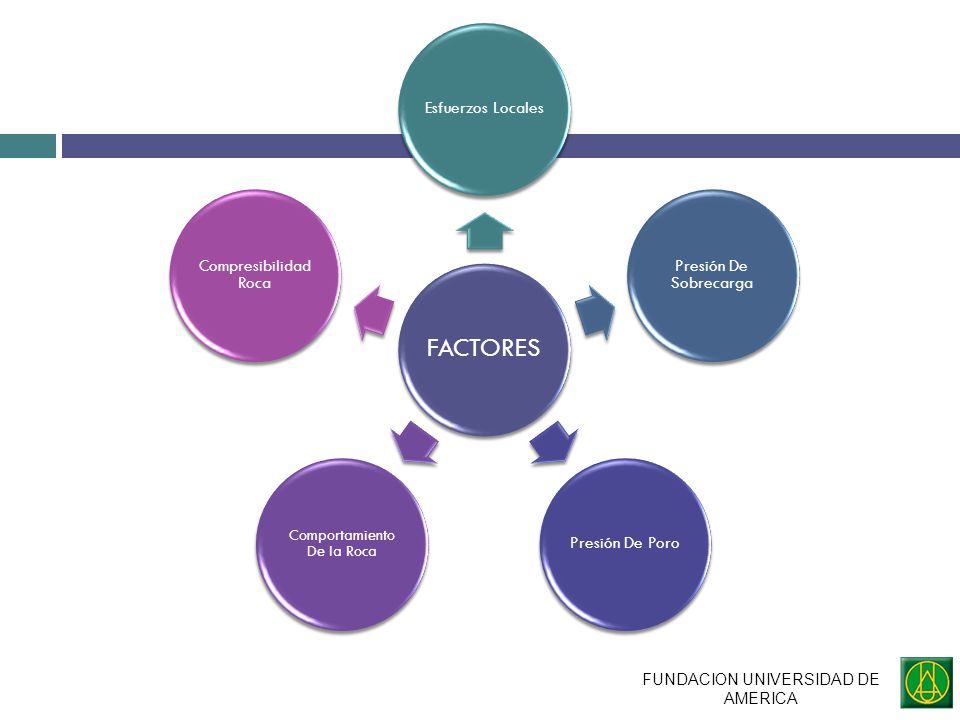

35 FACTORES Esfuerzos Locales Presión De Sobrecarga Presión De Poro Comportamiento De la Roca Compresibilidad Roca FUNDACION UNIVERSIDAD DE AMERICA

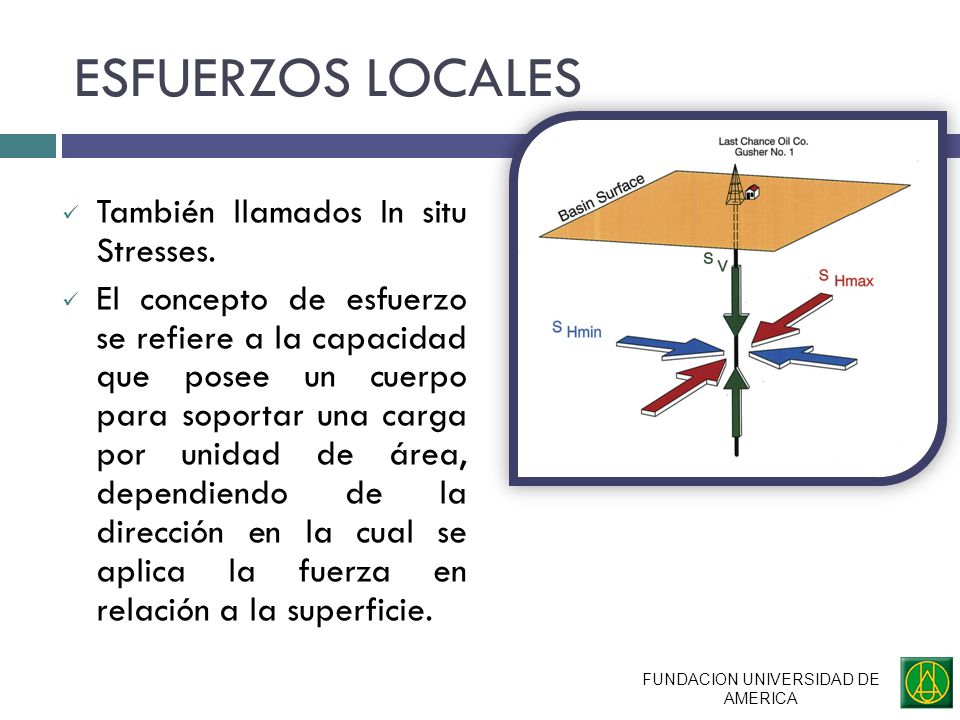

36 ESFUERZOS LOCALES También llamados In situ Stresses. El concepto de esfuerzo se refiere a la capacidad que posee un cuerpo para soportar una carga por unidad de área, dependiendo de la dirección en la cual se aplica la fuerza en relación a la superficie. FUNDACION UNIVERSIDAD DE AMERICA

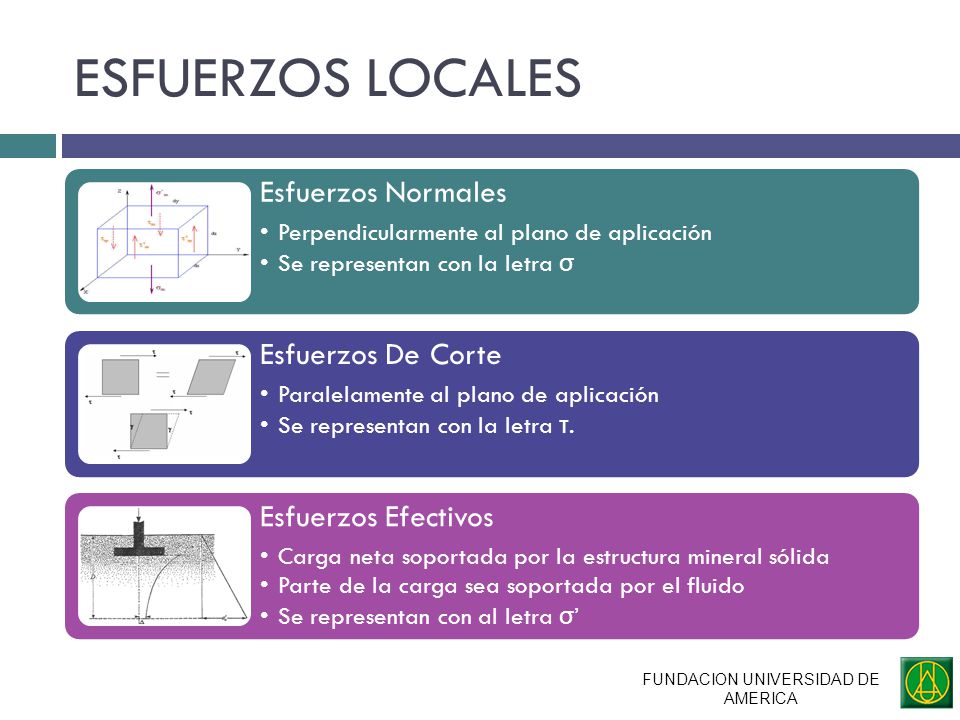

37 Esfuerzos Normales Perpendicularmente al plano de aplicación Se representan con la letra σ Esfuerzos De Corte Paralelamente al plano de aplicación Se representan con la letra τ. Esfuerzos Efectivos Carga neta soportada por la estructura mineral sólida Parte de la carga sea soportada por el fluido Se representan con al letra σ FUNDACION UNIVERSIDAD DE AMERICA ESFUERZOS LOCALES

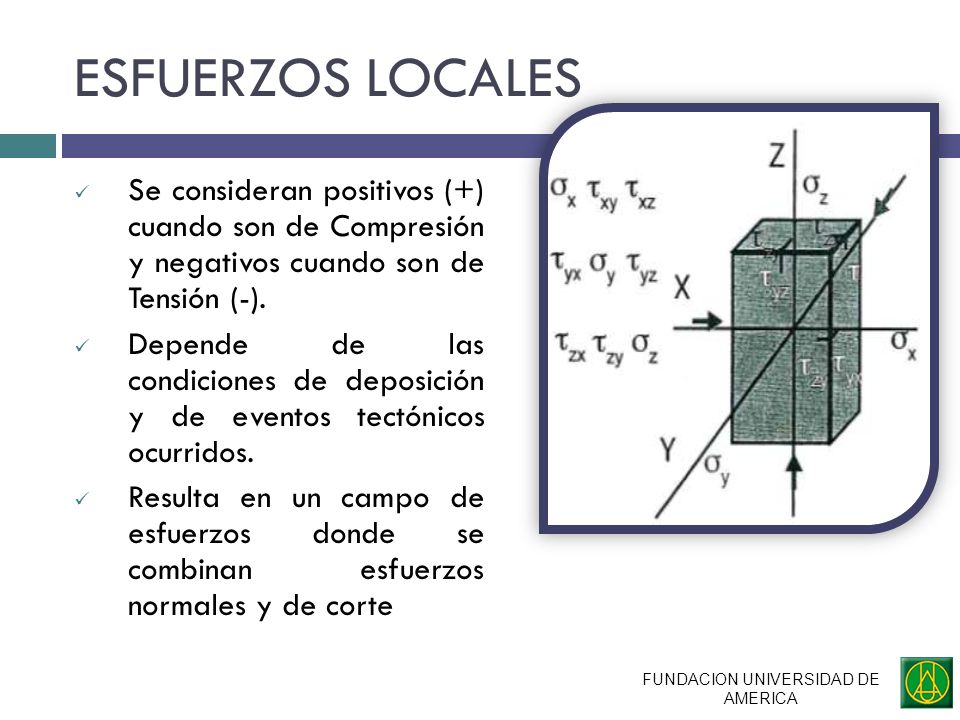

38 Se consideran positivos (+) cuando son de Compresión y negativos cuando son de Tensión (-). Depende de las condiciones de deposición y de eventos tectónicos ocurridos. Resulta en un campo de esfuerzos donde se combinan esfuerzos normales y de corte FUNDACION UNIVERSIDAD DE AMERICA ESFUERZOS LOCALES

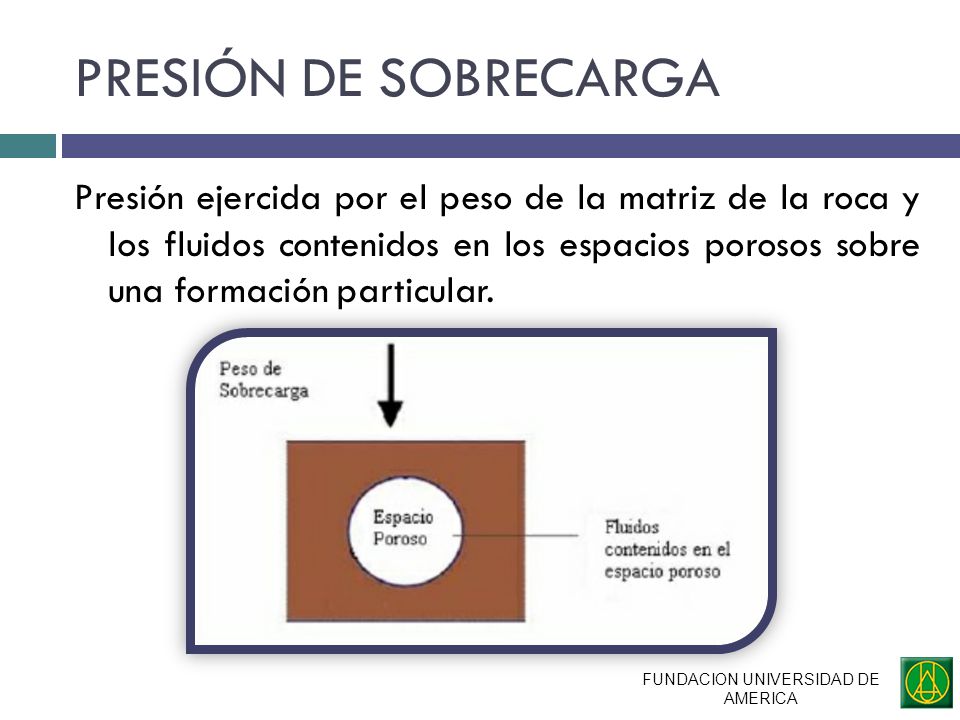

39 PRESIÓN DE SOBRECARGA Presión ejercida por el peso de la matriz de la roca y los fluidos contenidos en los espacios porosos sobre una formación particular. FUNDACION UNIVERSIDAD DE AMERICA

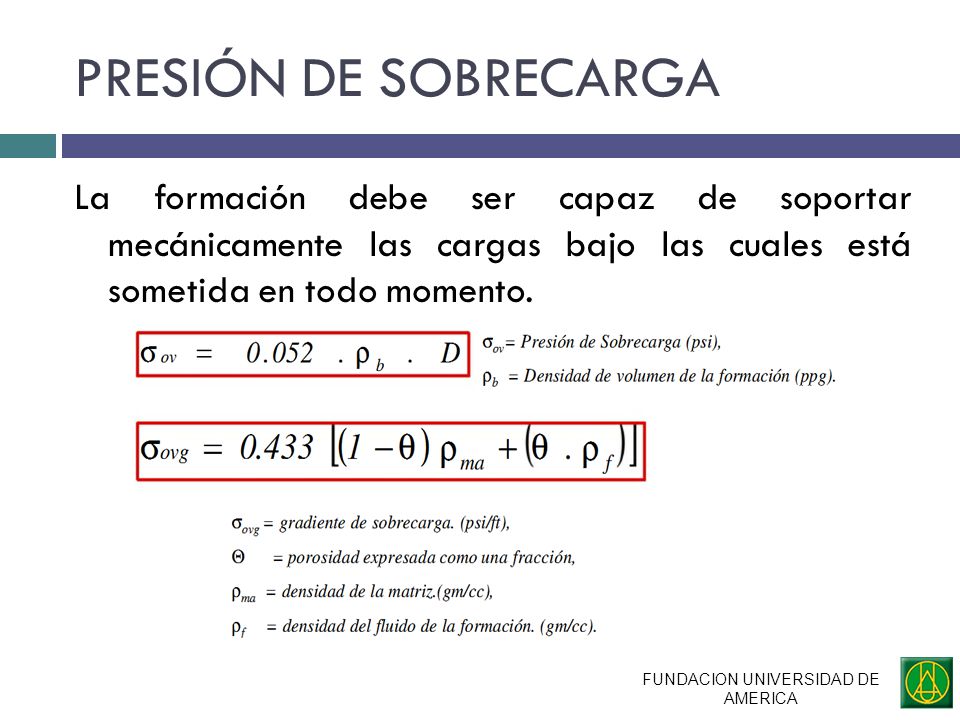

40 PRESIÓN DE SOBRECARGA La formación debe ser capaz de soportar mecánicamente las cargas bajo las cuales está sometida en todo momento. FUNDACION UNIVERSIDAD DE AMERICA

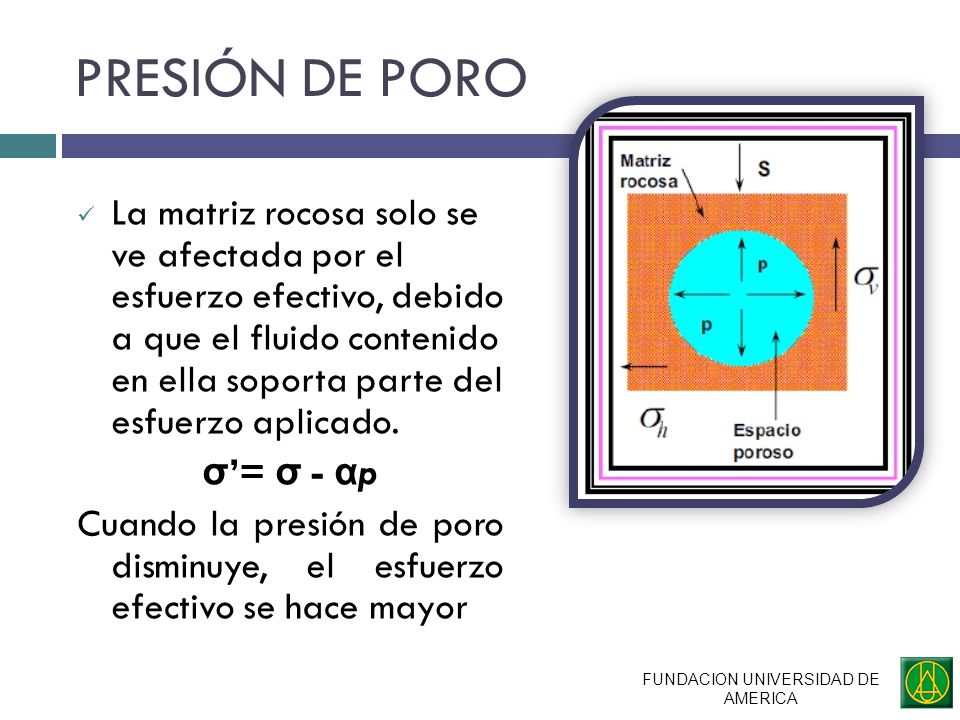

41 PRESIÓN DE PORO La matriz rocosa solo se ve afectada por el esfuerzo efectivo, debido a que el fluido contenido en ella soporta parte del esfuerzo aplicado. σ = σ - α p Cuando la presión de poro disminuye, el esfuerzo efectivo se hace mayor FUNDACION UNIVERSIDAD DE AMERICA

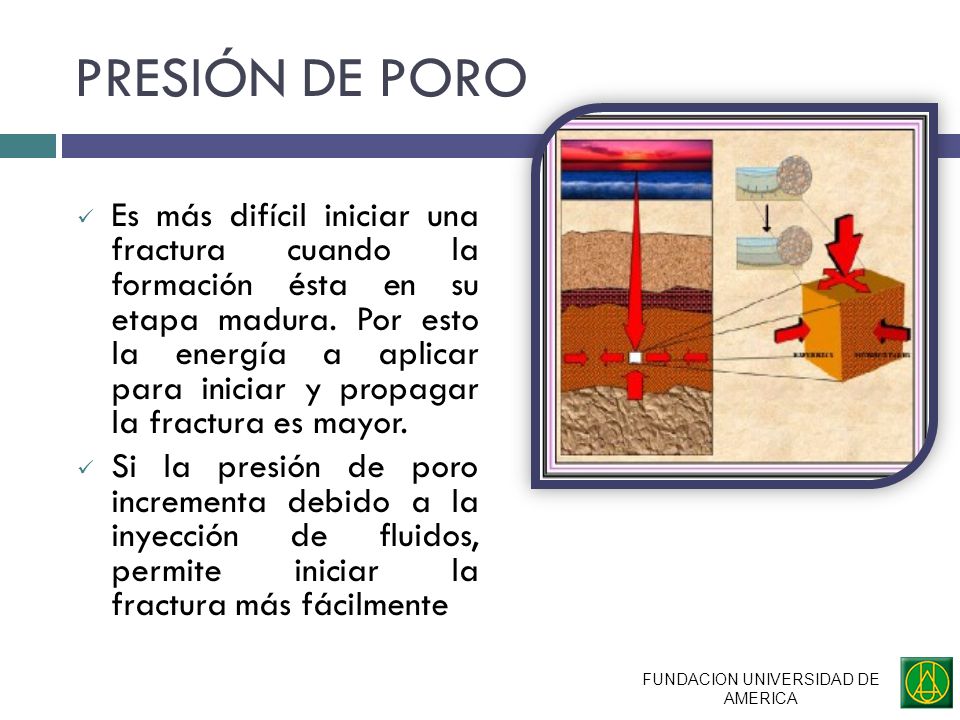

42 PRESIÓN DE PORO Es más difícil iniciar una fractura cuando la formación ésta en su etapa madura. Por esto la energía a aplicar para iniciar y propagar la fractura es mayor. Si la presión de poro incrementa debido a la inyección de fluidos, permite iniciar la fractura más fácilmente FUNDACION UNIVERSIDAD DE AMERICA

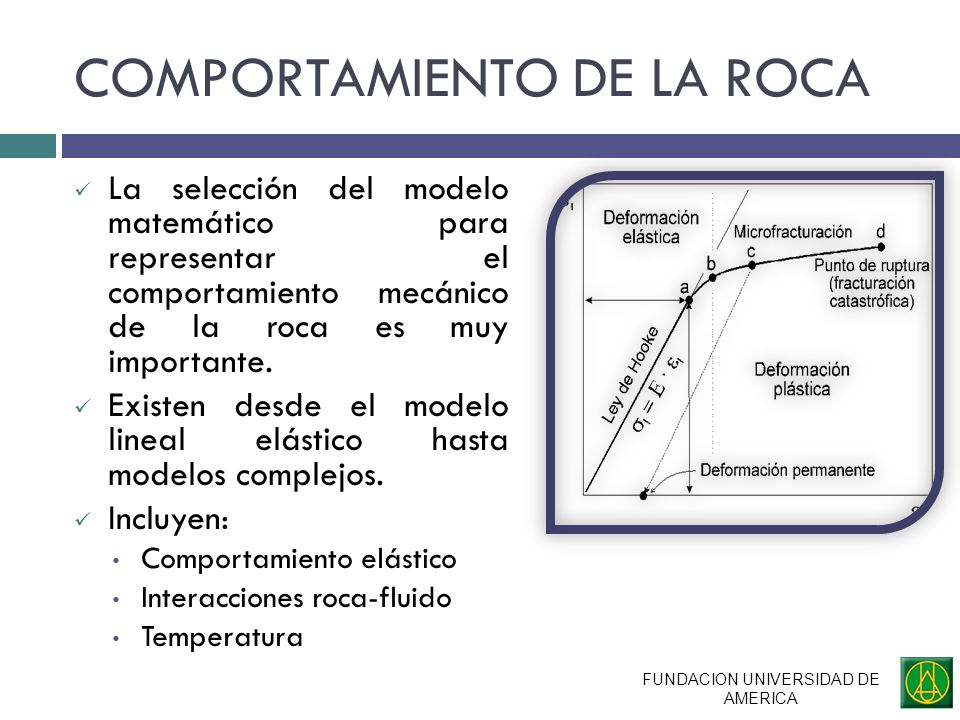

43 COMPORTAMIENTO DE LA ROCA La selección del modelo matemático para representar el comportamiento mecánico de la roca es muy importante. Existen desde el modelo lineal elástico hasta modelos complejos. Incluyen: Comportamiento elástico Interacciones roca-fluido Temperatura FUNDACION UNIVERSIDAD DE AMERICA

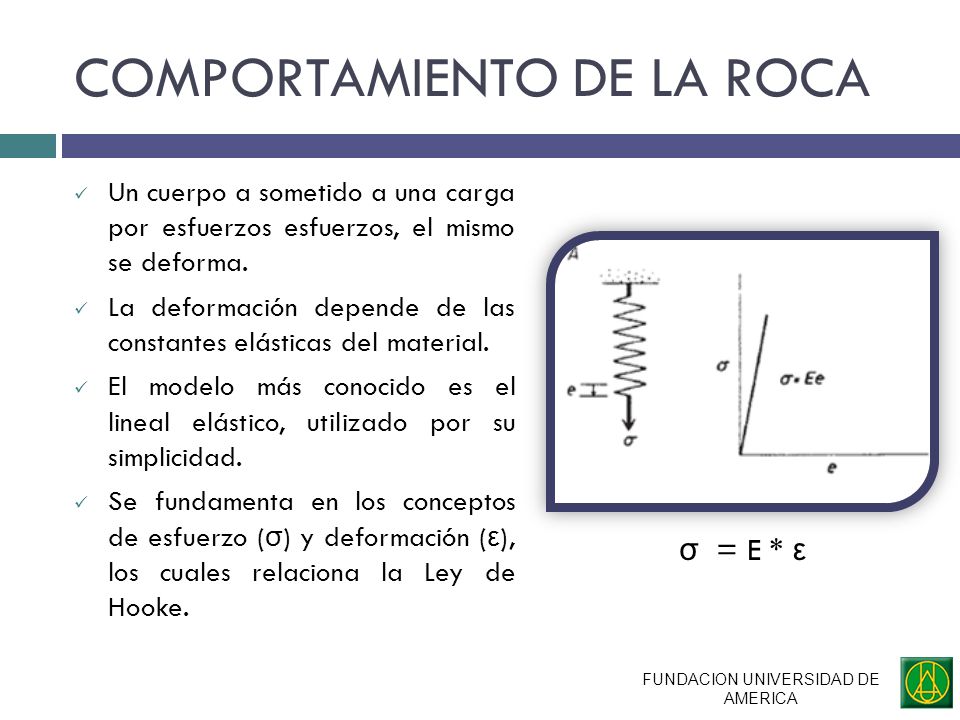

44 COMPORTAMIENTO DE LA ROCA Un cuerpo a sometido a una carga por esfuerzos esfuerzos, el mismo se deforma. La deformación depende de las constantes elásticas del material. El modelo más conocido es el lineal elástico, utilizado por su simplicidad. Se fundamenta en los conceptos de esfuerzo ( σ ) y deformación ( ε ), los cuales relaciona la Ley de Hooke. FUNDACION UNIVERSIDAD DE AMERICA σ = E * ε

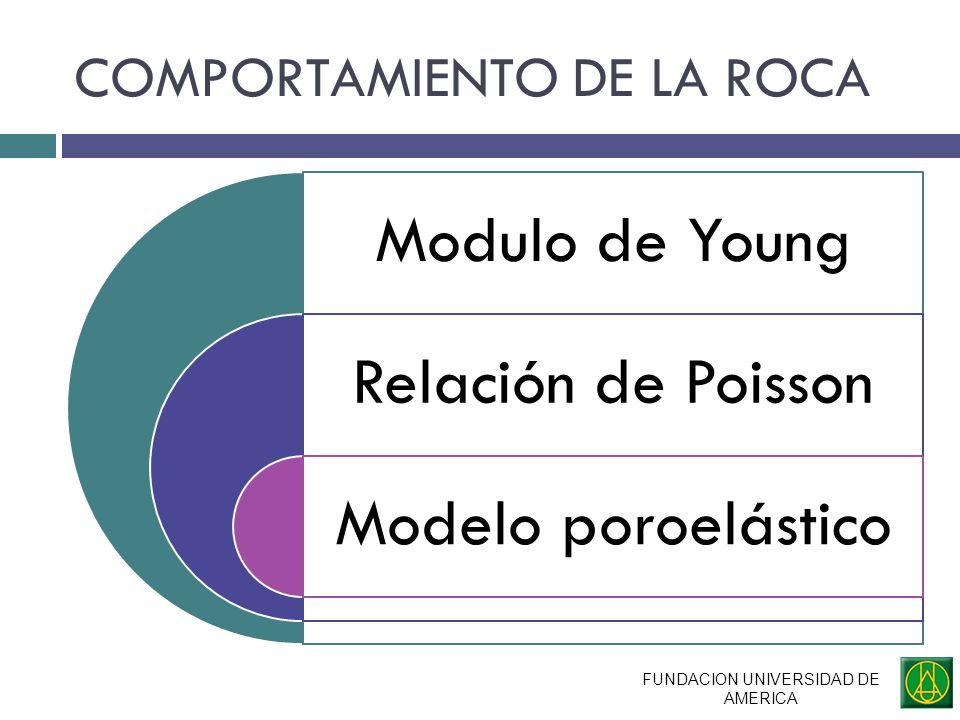

45 COMPORTAMIENTO DE LA ROCA Modulo de Young Relación de Poisson Modelo poroelástico FUNDACION UNIVERSIDAD DE AMERICA

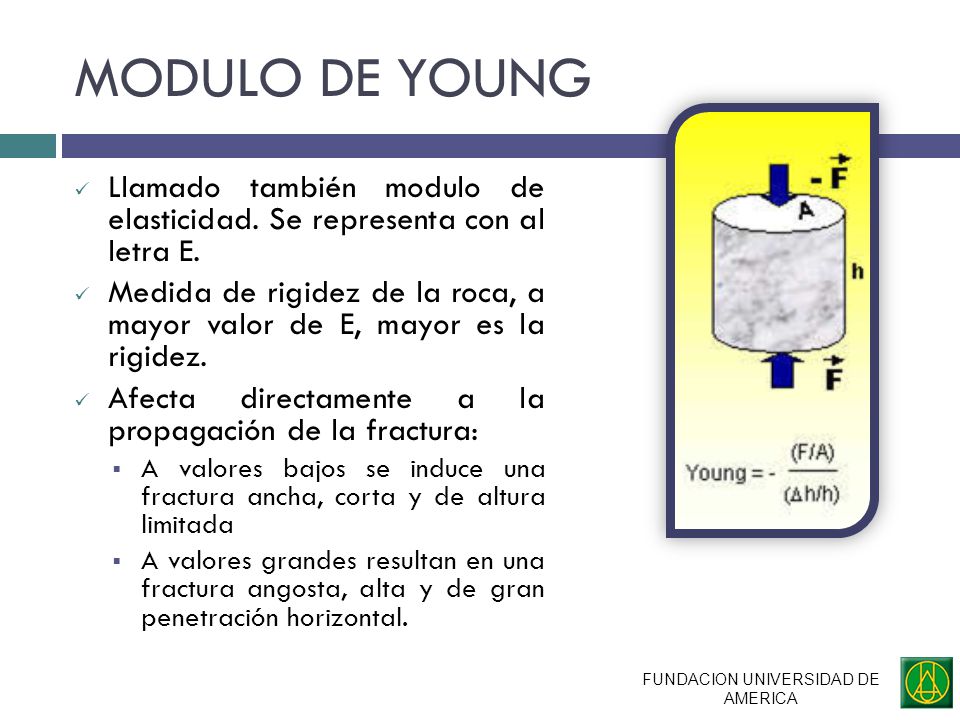

46 MODULO DE YOUNG Llamado también modulo de elasticidad. Se representa con al letra E. Medida de rigidez de la roca, a mayor valor de E, mayor es la rigidez. Afecta directamente a la propagación de la fractura: A valores bajos se induce una fractura ancha, corta y de altura limitada A valores grandes resultan en una fractura angosta, alta y de gran penetración horizontal. FUNDACION UNIVERSIDAD DE AMERICA

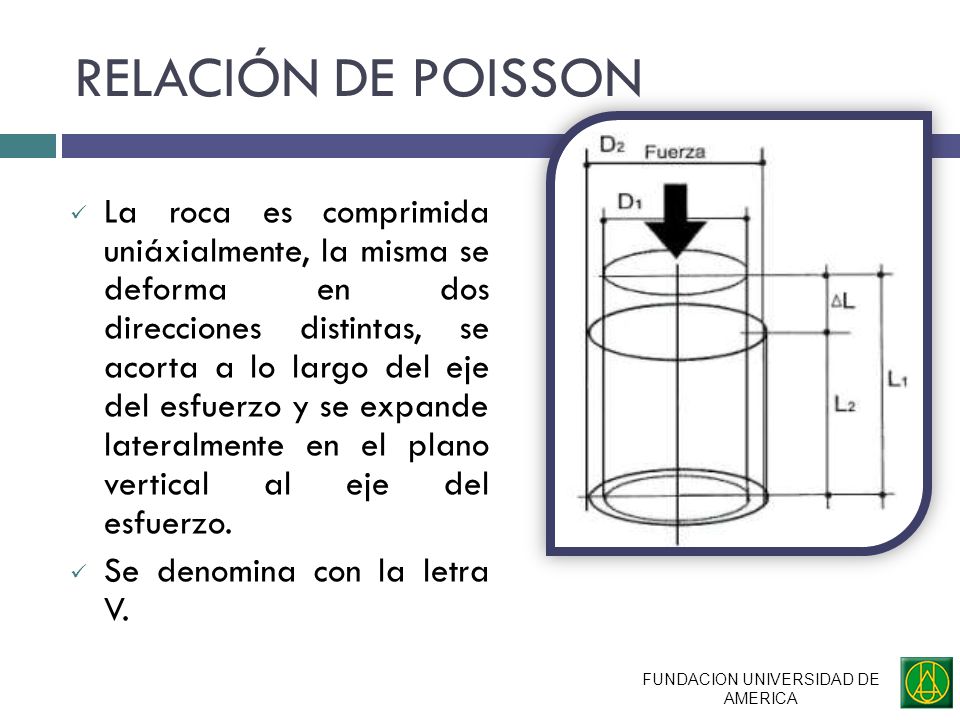

47 RELACIÓN DE POISSON La roca es comprimida uniáxialmente, la misma se deforma en dos direcciones distintas, se acorta a lo largo del eje del esfuerzo y se expande lateralmente en el plano vertical al eje del esfuerzo. Se denomina con la letra V. FUNDACION UNIVERSIDAD DE AMERICA

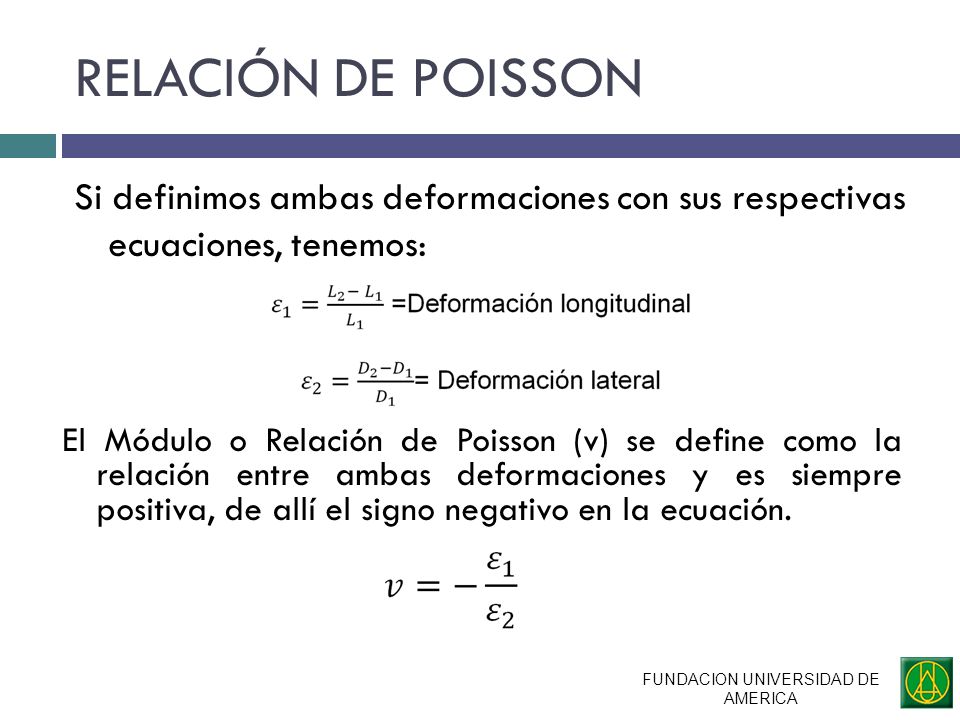

48 RELACIÓN DE POISSON Si definimos ambas deformaciones con sus respectivas ecuaciones, tenemos: FUNDACION UNIVERSIDAD DE AMERICA El Módulo o Relación de Poisson (v) se define como la relación entre ambas deformaciones y es siempre positiva, de allí el signo negativo en la ecuación.

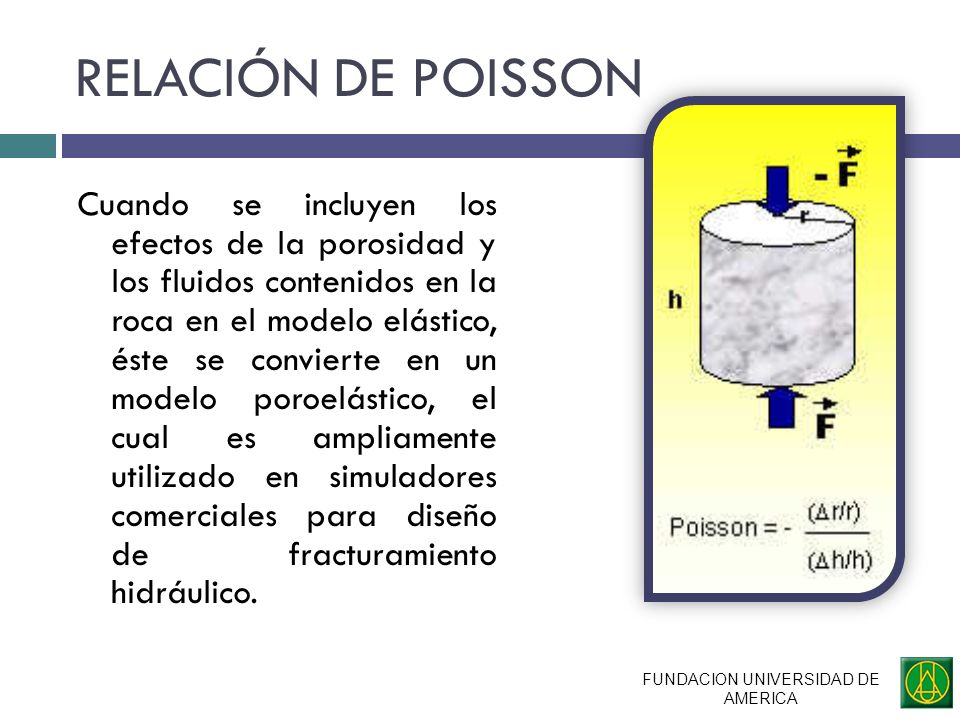

49 RELACIÓN DE POISSON Cuando se incluyen los efectos de la porosidad y los fluidos contenidos en la roca en el modelo elástico, éste se convierte en un modelo poroelástico, el cual es ampliamente utilizado en simuladores comerciales para diseño de fracturamiento hidráulico. FUNDACION UNIVERSIDAD DE AMERICA

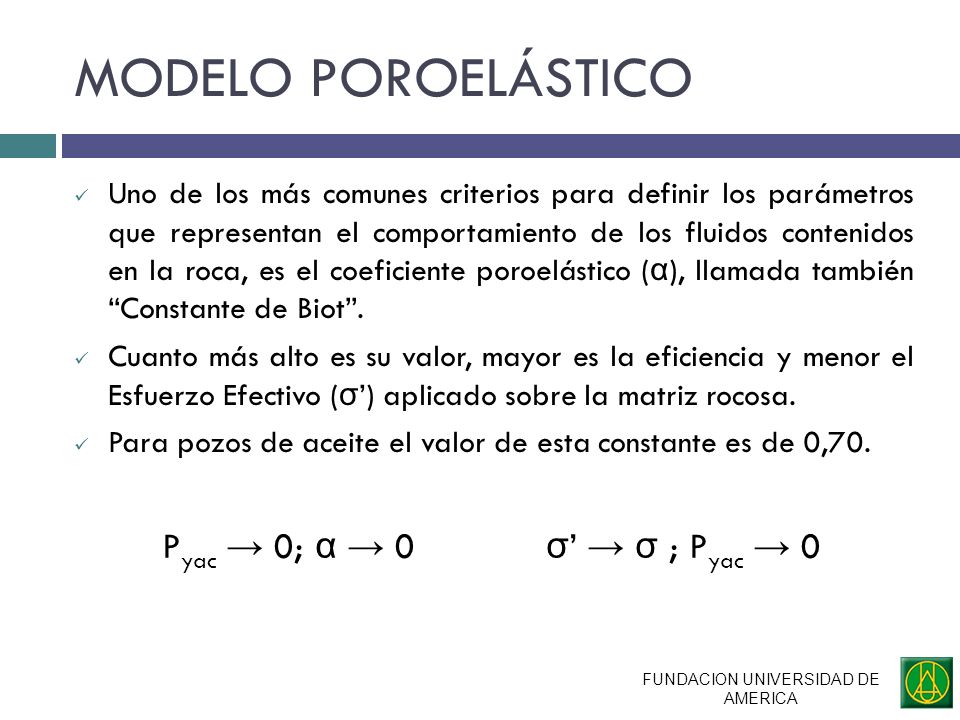

50 MODELO POROELÁSTICO Uno de los más comunes criterios para definir los parámetros que representan el comportamiento de los fluidos contenidos en la roca, es el coeficiente poroelástico ( α ), llamada también Constante de Biot. Cuanto más alto es su valor, mayor es la eficiencia y menor el Esfuerzo Efectivo ( σ ) aplicado sobre la matriz rocosa. Para pozos de aceite el valor de esta constante es de 0,70. FUNDACION UNIVERSIDAD DE AMERICA P yac 0; α 0 σ σ ; P yac 0

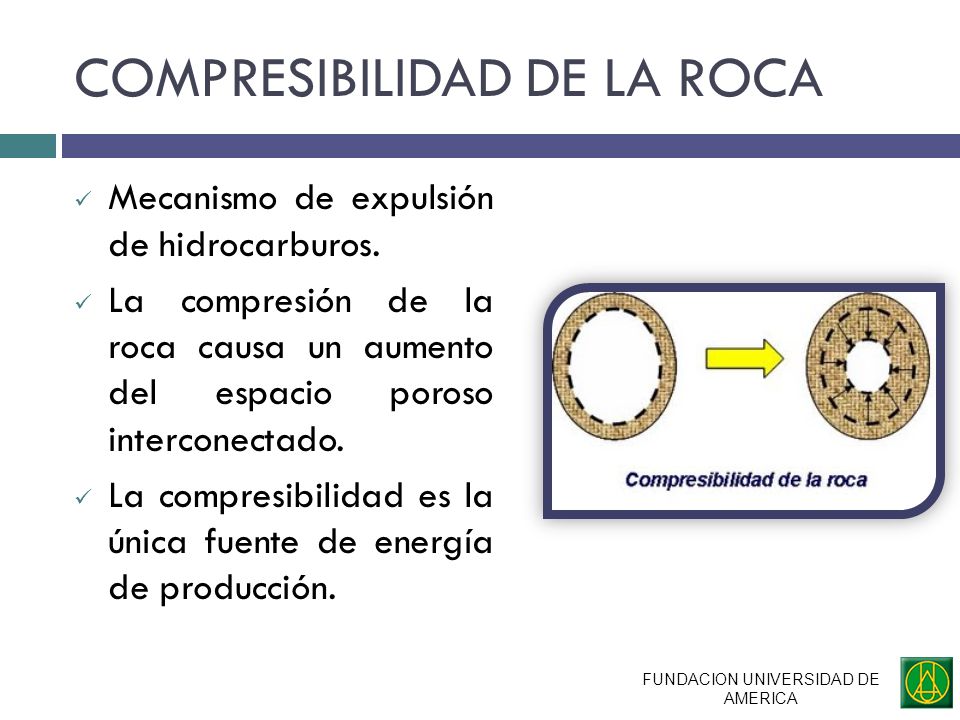

51 COMPRESIBILIDAD DE LA ROCA Mecanismo de expulsión de hidrocarburos. La compresión de la roca causa un aumento del espacio poroso interconectado. La compresibilidad es la única fuente de energía de producción. FUNDACION UNIVERSIDAD DE AMERICA

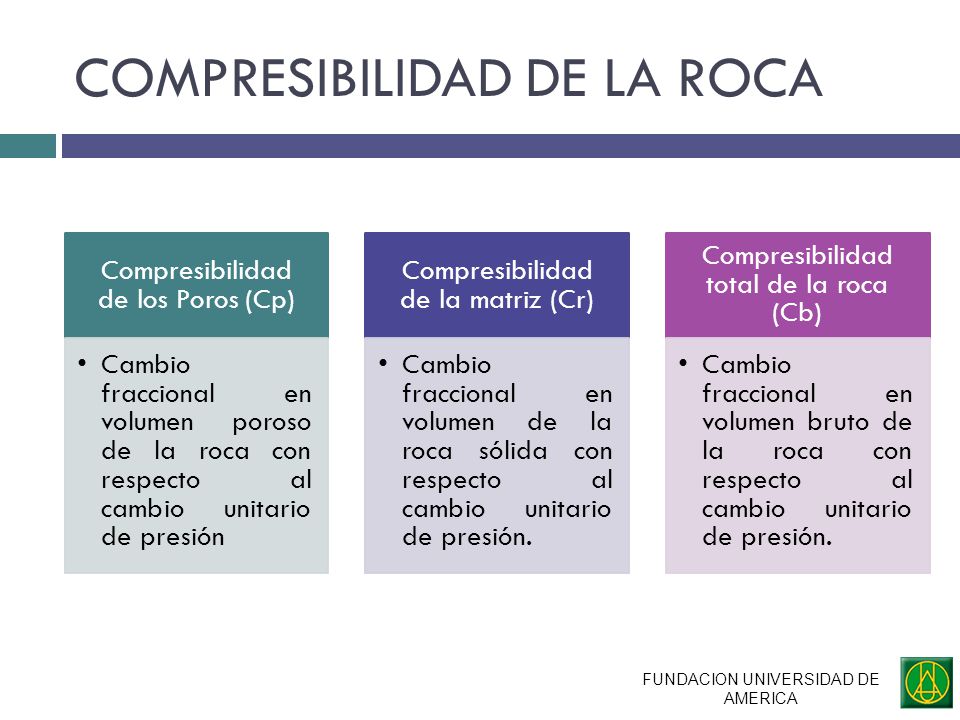

52 COMPRESIBILIDAD DE LA ROCA Compresibilidad de los Poros (Cp) Cambio fraccional en volumen poroso de la roca con respecto al cambio unitario de presión Compresibilidad de la matriz (Cr) Cambio fraccional en volumen de la roca sólida con respecto al cambio unitario de presión. Compresibilidad total de la roca (Cb) Cambio fraccional en volumen bruto de la roca con respecto al cambio unitario de presión. FUNDACION UNIVERSIDAD DE AMERICA

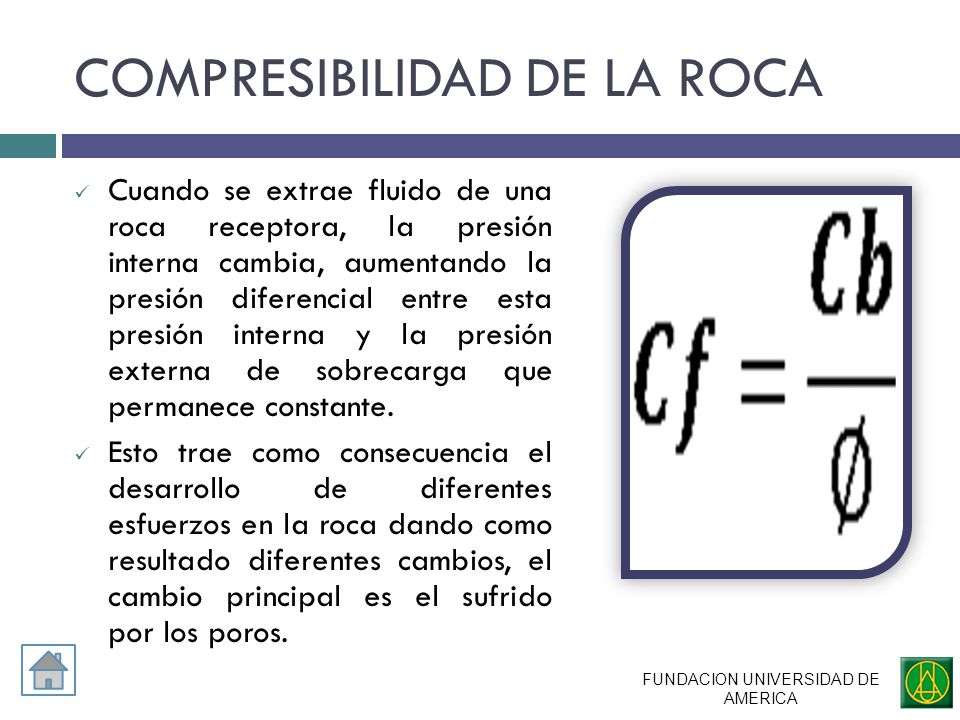

53 COMPRESIBILIDAD DE LA ROCA Cuando se extrae fluido de una roca receptora, la presión interna cambia, aumentando la presión diferencial entre esta presión interna y la presión externa de sobrecarga que permanece constante. Esto trae como consecuencia el desarrollo de diferentes esfuerzos en la roca dando como resultado diferentes cambios, el cambio principal es el sufrido por los poros. FUNDACION UNIVERSIDAD DE AMERICA

54 GEOMETRIA DE LA FRACTURA FUNDACION UNIVERSIDAD DE AMERICA

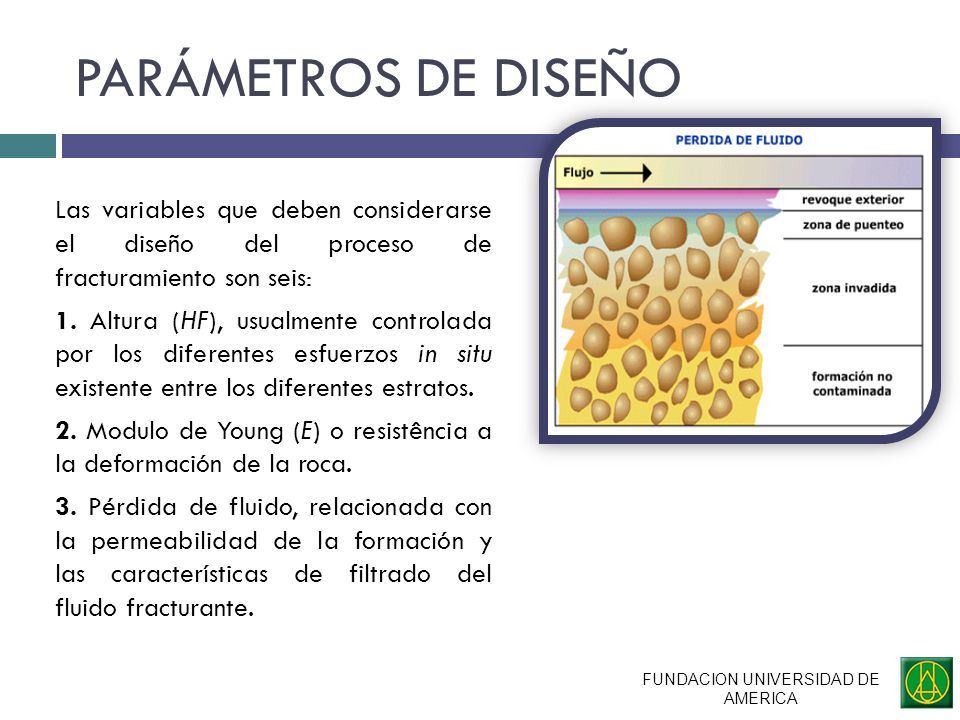

55 Las variables que deben considerarse el diseño del proceso de fracturamiento son seis: 1. Altura (HF), usualmente controlada por los diferentes esfuerzos in situ existente entre los diferentes estratos. 2. Modulo de Young (E) o resistência a la deformación de la roca. 3. Pérdida de fluido, relacionada con la permeabilidad de la formación y las características de filtrado del fluido fracturante. FUNDACION UNIVERSIDAD DE AMERICA PARÁMETROS DE DISEÑO

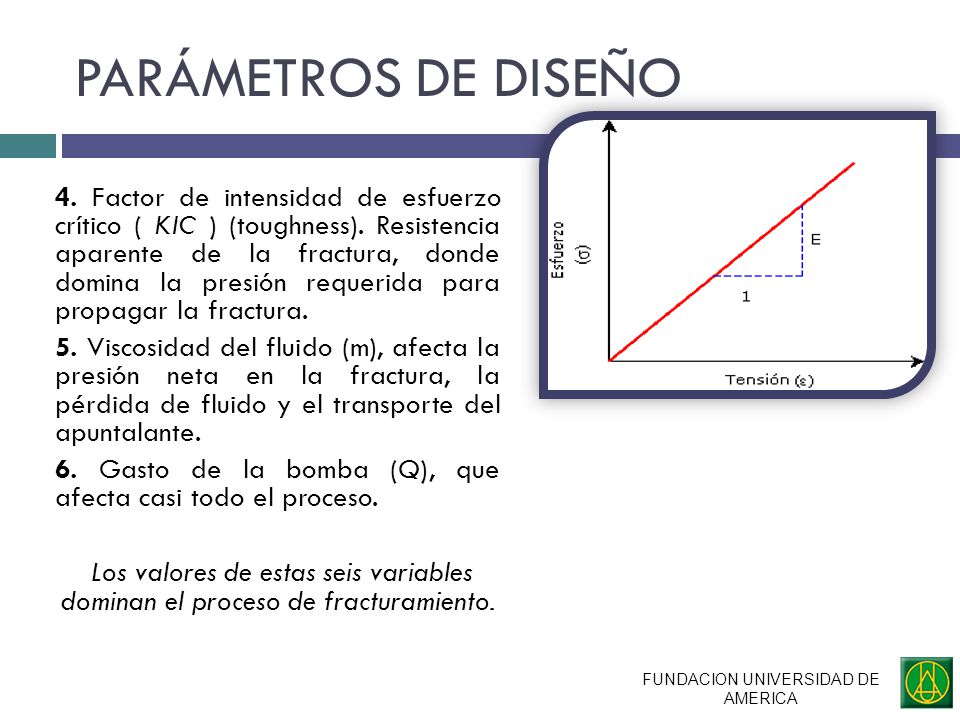

56 4. Factor de intensidad de esfuerzo crítico ( KIC ) (toughness). Resistencia aparente de la fractura, donde domina la presión requerida para propagar la fractura. 5. Viscosidad del fluido (m), afecta la presión neta en la fractura, la pérdida de fluido y el transporte del apuntalante. 6. Gasto de la bomba (Q), que afecta casi todo el proceso. Los valores de estas seis variables dominan el proceso de fracturamiento. FUNDACION UNIVERSIDAD DE AMERICA PARÁMETROS DE DISEÑO

57 El cálculo de la geometría de fractura es esencialmente una aproximación, debido a que se supone que el materiales isotrópico, homogéneo y linealmente elástico, lo cual sucede sólo en un material ideal; al comportarse este fluido como un modelo matemático, la h se convierte en la mayor inexactitud. FUNDACION UNIVERSIDAD DE AMERICA MODELOS DE DISEÑO

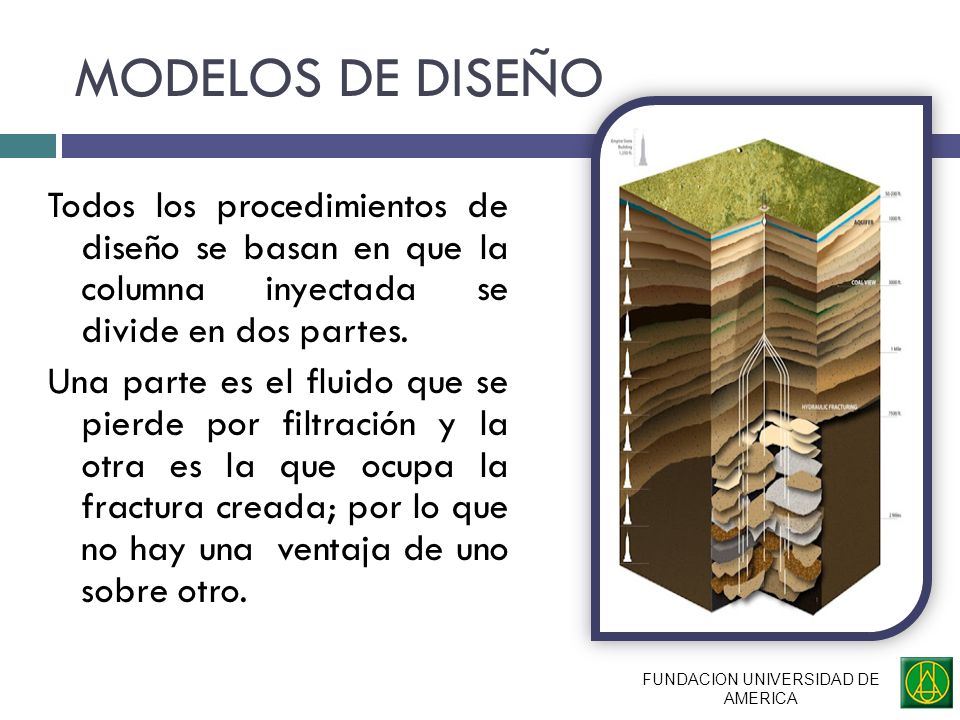

58 Todos los procedimientos de diseño se basan en que la columna inyectada se divide en dos partes. Una parte es el fluido que se pierde por filtración y la otra es la que ocupa la fractura creada; por lo que no hay una ventaja de uno sobre otro. FUNDACION UNIVERSIDAD DE AMERICA MODELOS DE DISEÑO

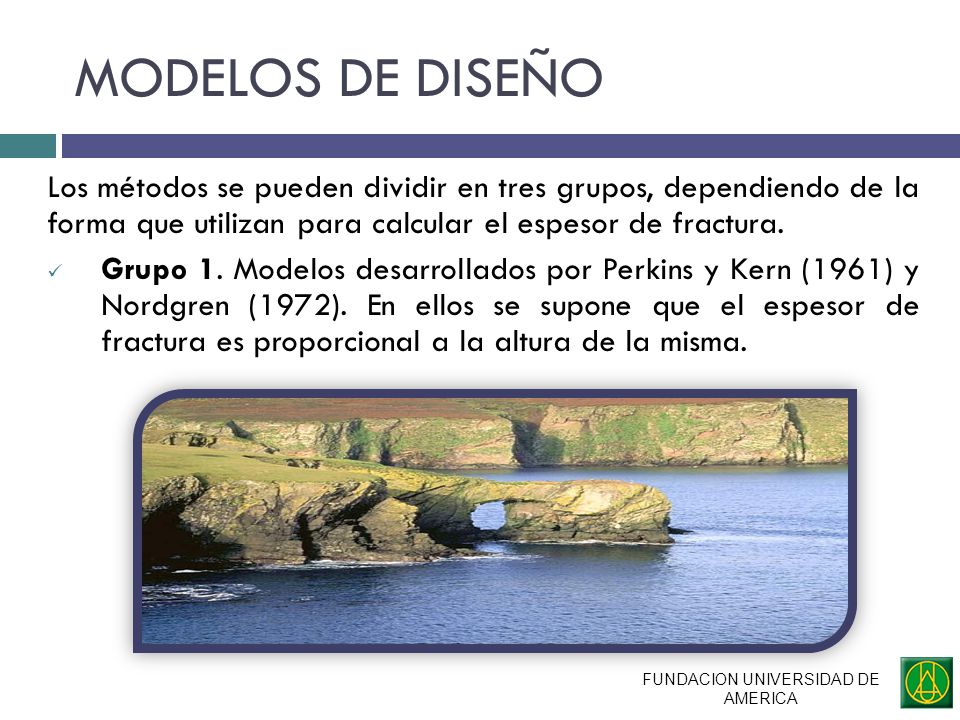

59 Los métodos se pueden dividir en tres grupos, dependiendo de la forma que utilizan para calcular el espesor de fractura. Grupo 1. Modelos desarrollados por Perkins y Kern (1961) y Nordgren (1972). En ellos se supone que el espesor de fractura es proporcional a la altura de la misma. FUNDACION UNIVERSIDAD DE AMERICA MODELOS DE DISEÑO

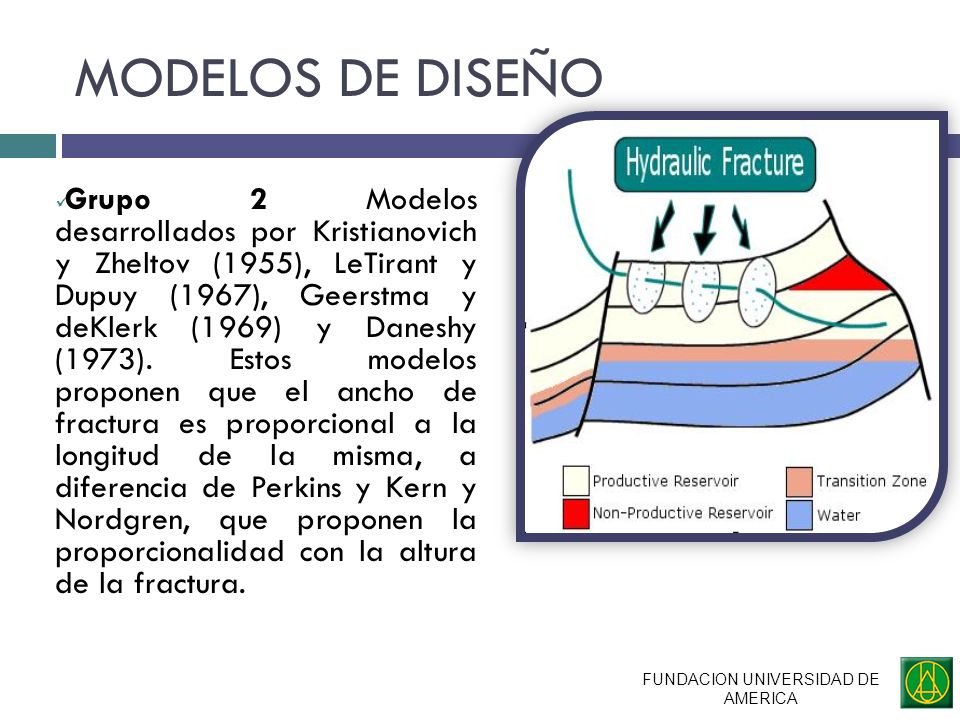

60 Grupo 2 Modelos desarrollados por Kristianovich y Zheltov (1955), LeTirant y Dupuy (1967), Geerstma y deKlerk (1969) y Daneshy (1973). Estos modelos proponen que el ancho de fractura es proporcional a la longitud de la misma, a diferencia de Perkins y Kern y Nordgren, que proponen la proporcionalidad con la altura de la fractura. FUNDACION UNIVERSIDAD DE AMERICA MODELOS DE DISEÑO

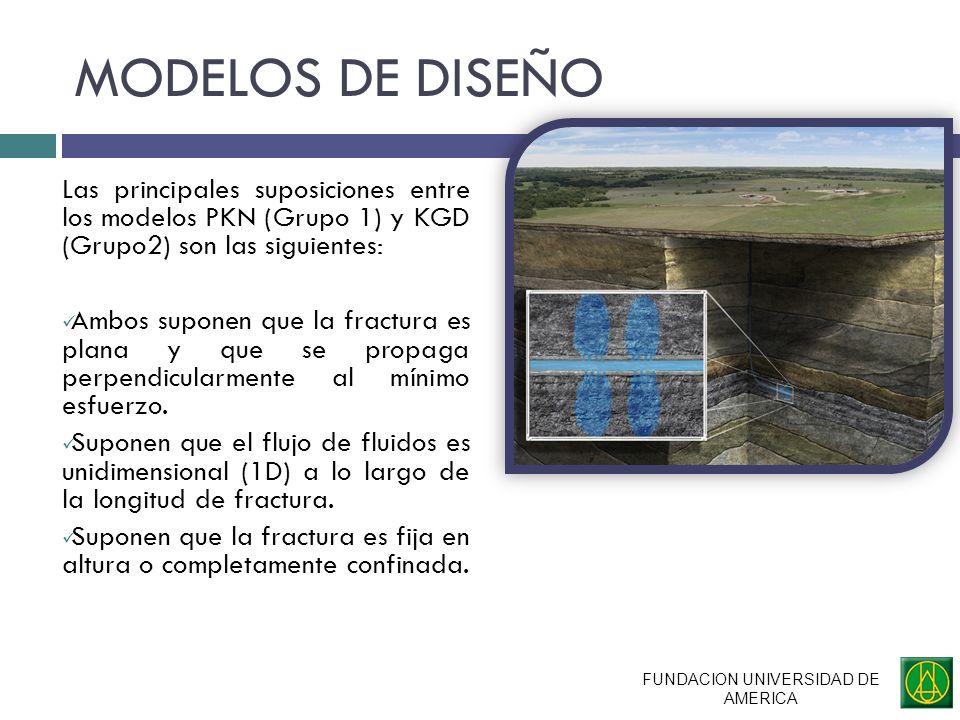

61 Las principales suposiciones entre los modelos PKN (Grupo 1) y KGD (Grupo2) son las siguientes: Ambos suponen que la fractura es plana y que se propaga perpendicularmente al mínimo esfuerzo. Suponen que el flujo de fluidos es unidimensional (1D) a lo largo de la longitud de fractura. Suponen que la fractura es fija en altura o completamente confinada. FUNDACION UNIVERSIDAD DE AMERICA MODELOS DE DISEÑO

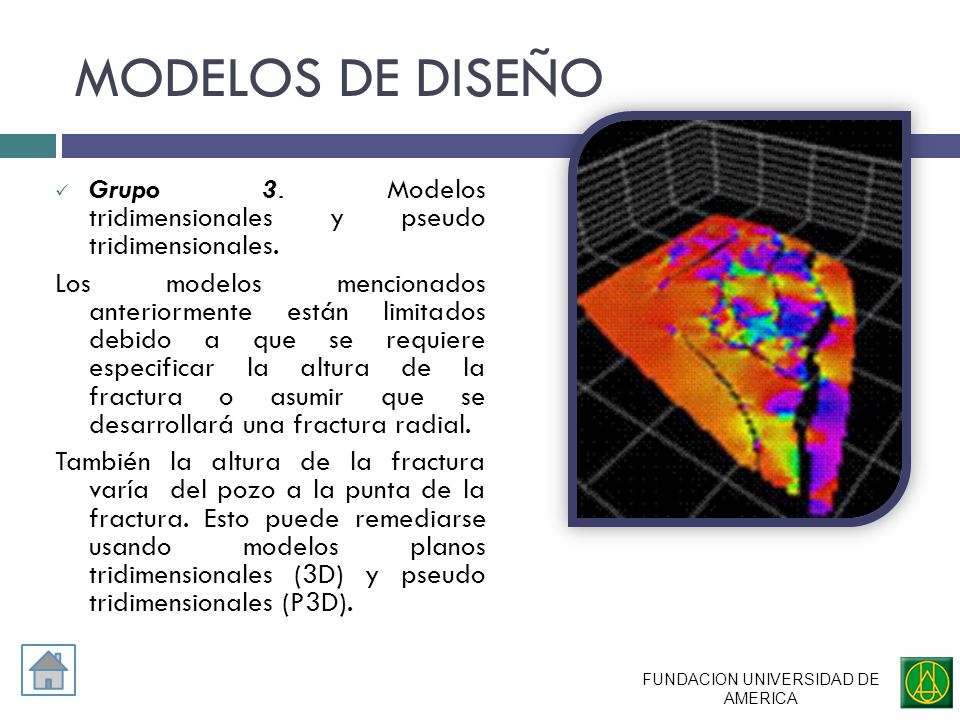

62 Grupo 3. Modelos tridimensionales y pseudo tridimensionales. Los modelos mencionados anteriormente están limitados debido a que se requiere especificar la altura de la fractura o asumir que se desarrollará una fractura radial. También la altura de la fractura varía del pozo a la punta de la fractura. Esto puede remediarse usando modelos planos tridimensionales (3D) y pseudo tridimensionales (P3D). FUNDACION UNIVERSIDAD DE AMERICA MODELOS DE DISEÑO

63 HIDRAULICA DE FRACTURAMIENTO FUNDACION UNIVERSIDAD DE AMERICA

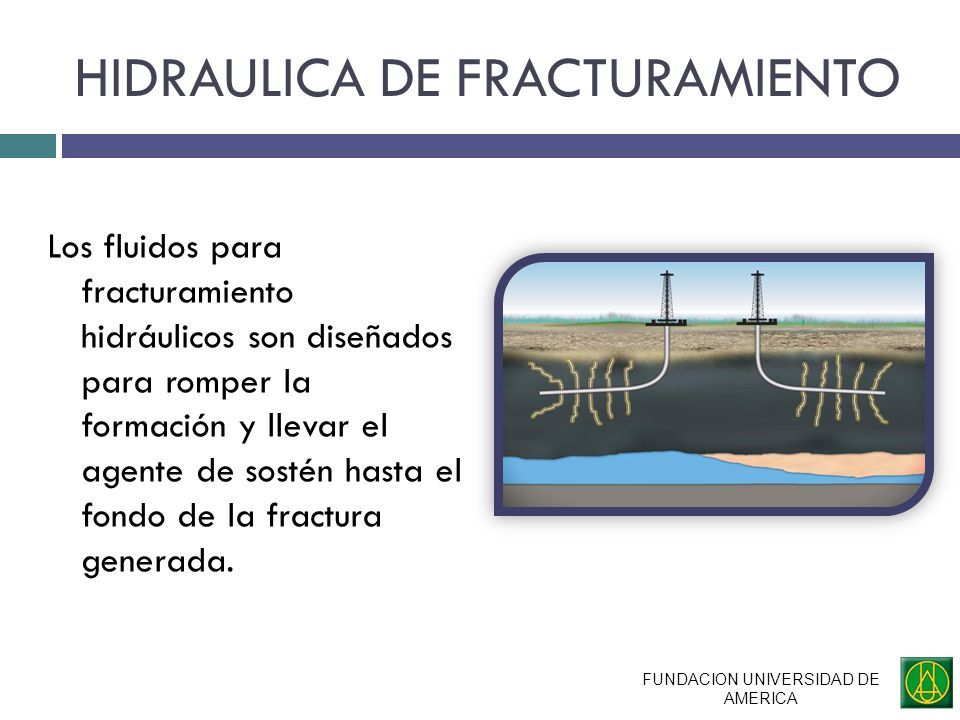

64 HIDRAULICA DE FRACTURAMIENTO Los fluidos para fracturamiento hidráulicos son diseñados para romper la formación y llevar el agente de sostén hasta el fondo de la fractura generada. FUNDACION UNIVERSIDAD DE AMERICA

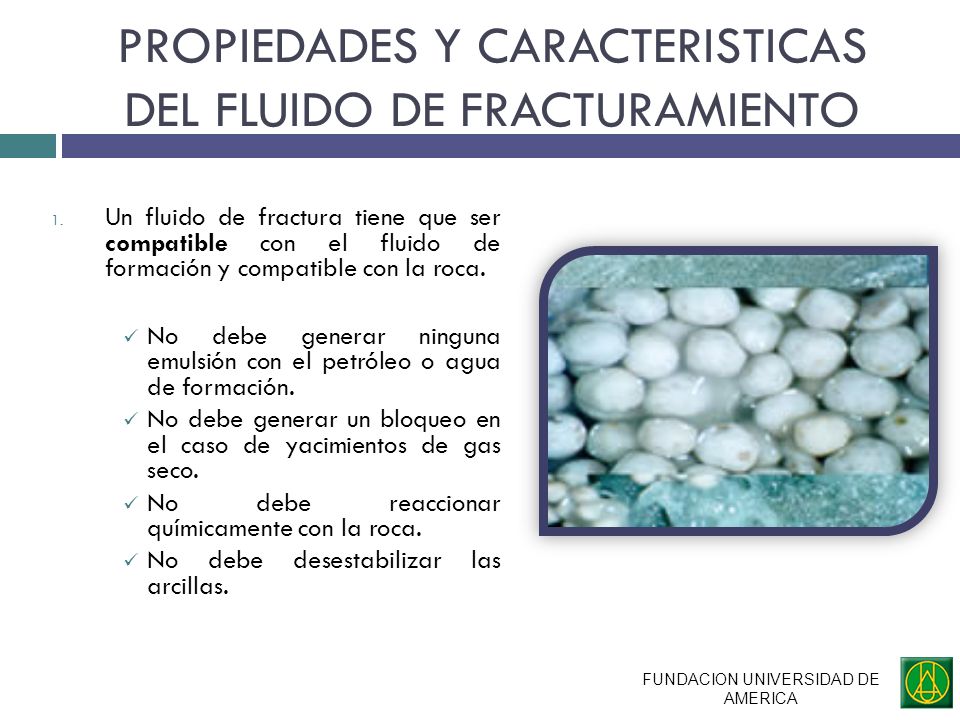

65 PROPIEDADES Y CARACTERISTICAS DEL FLUIDO DE FRACTURAMIENTO 1. Un fluido de fractura tiene que ser compatible con el fluido de formación y compatible con la roca. No debe generar ninguna emulsión con el petróleo o agua de formación. No debe generar un bloqueo en el caso de yacimientos de gas seco. No debe reaccionar químicamente con la roca. No debe desestabilizar las arcillas. FUNDACION UNIVERSIDAD DE AMERICA

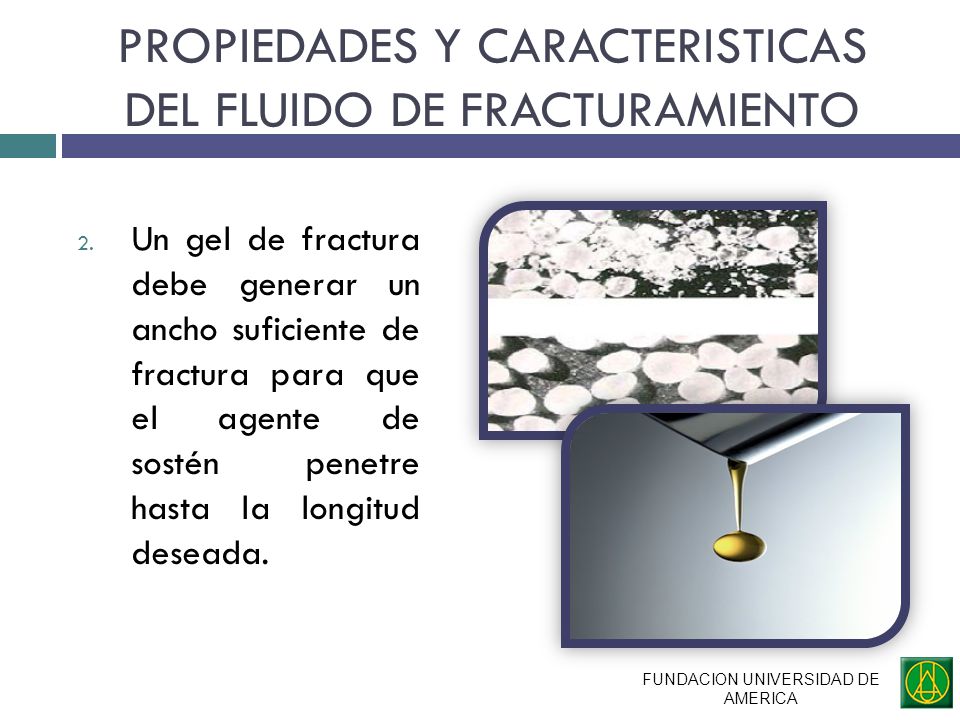

66 2. Un gel de fractura debe generar un ancho suficiente de fractura para que el agente de sostén penetre hasta la longitud deseada. PROPIEDADES Y CARACTERISTICAS DEL FLUIDO DE FRACTURAMIENTO FUNDACION UNIVERSIDAD DE AMERICA

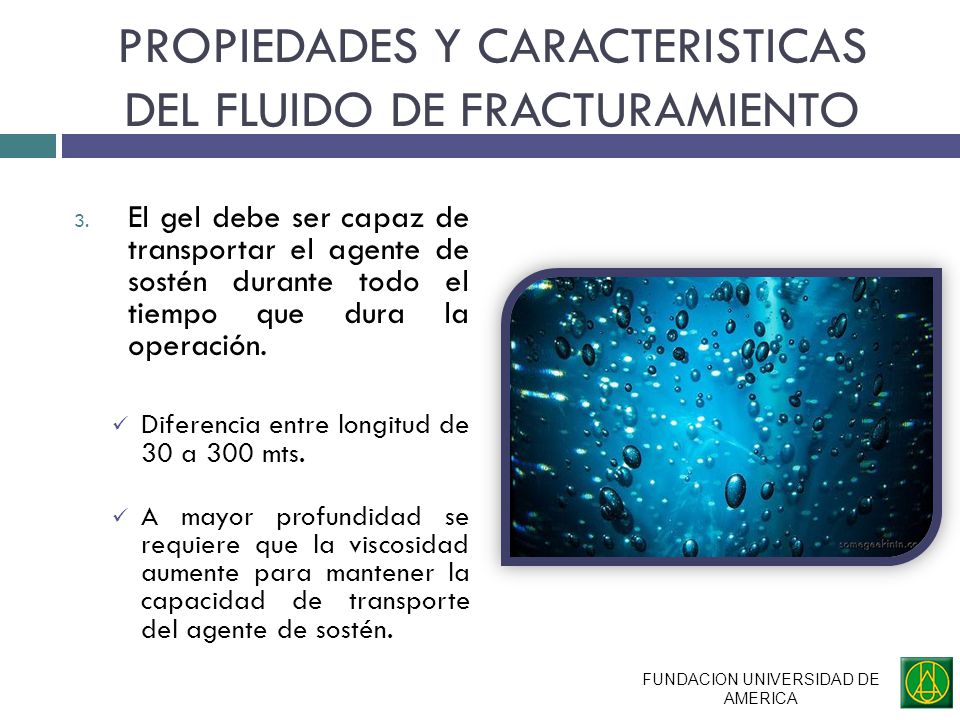

67 3. El gel debe ser capaz de transportar el agente de sostén durante todo el tiempo que dura la operación. Diferencia entre longitud de 30 a 300 mts. A mayor profundidad se requiere que la viscosidad aumente para mantener la capacidad de transporte del agente de sostén. PROPIEDADES Y CARACTERISTICAS DEL FLUIDO DE FRACTURAMIENTO FUNDACION UNIVERSIDAD DE AMERICA

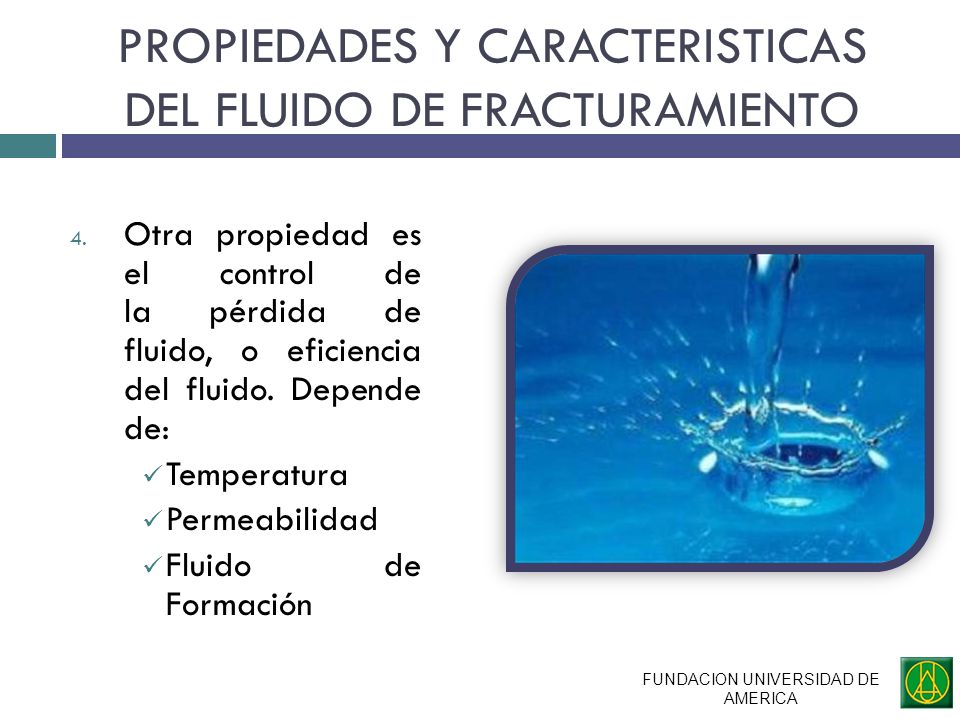

68 4. Otra propiedad es el control de la pérdida de fluido, o eficiencia del fluido. Depende de: Temperatura Permeabilidad Fluido de Formación PROPIEDADES Y CARACTERISTICAS DEL FLUIDO DE FRACTURAMIENTO FUNDACION UNIVERSIDAD DE AMERICA

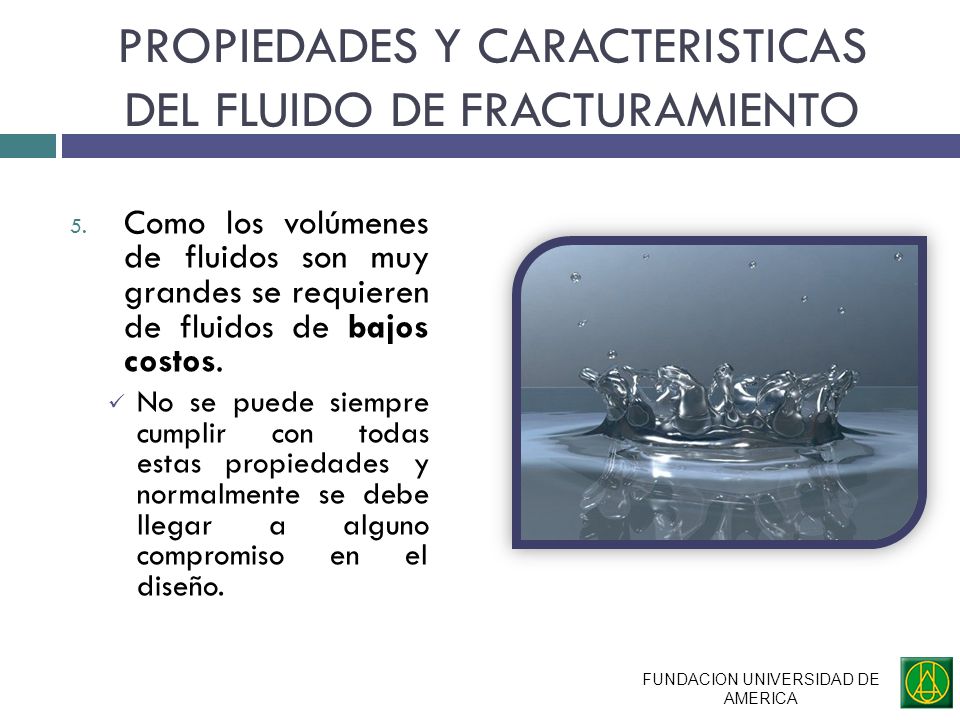

69 5. Como los volúmenes de fluidos son muy grandes se requieren de fluidos de bajos costos. No se puede siempre cumplir con todas estas propiedades y normalmente se debe llegar a alguno compromiso en el diseño. PROPIEDADES Y CARACTERISTICAS DEL FLUIDO DE FRACTURAMIENTO FUNDACION UNIVERSIDAD DE AMERICA

70 PRESIONES DE ESTIMULACION: Presión de Fractura La presión de fractura en fondo de pozo (BHFP) es igual al gradiente de fractura por la profundidad. BHFP = FG X Depth BHFP es igual a la presión instantánea al cierre (ISIP) en la superficie + la presión hidrostática (Ph) en la cara de la formación. BHFP = ISIP + Ph FUNDACION UNIVERSIDAD DE AMERICA

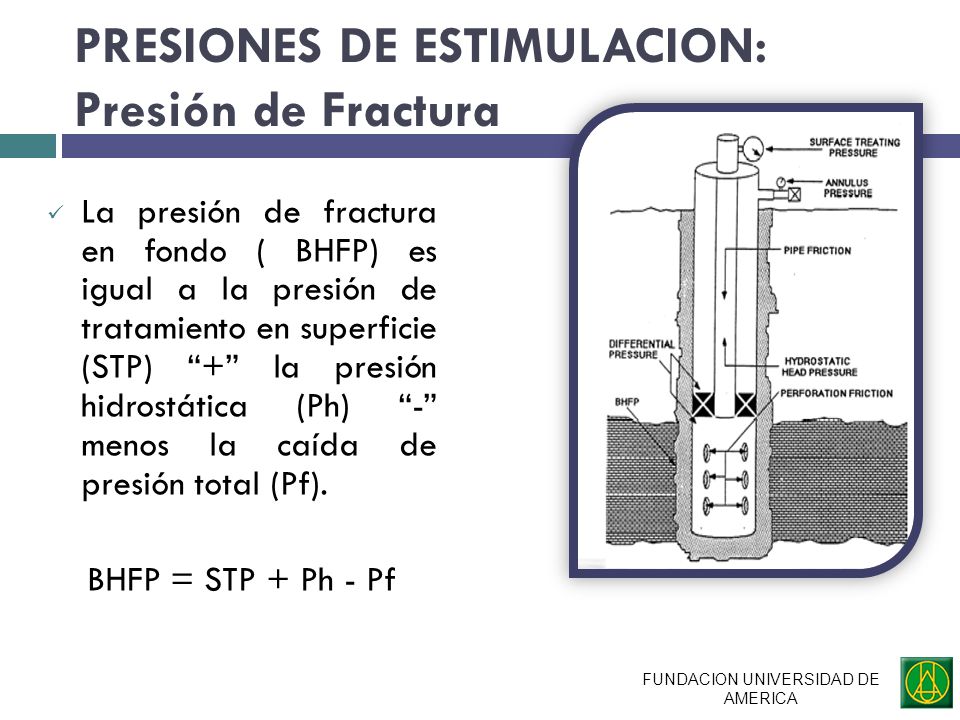

71 La presión de fractura en fondo ( BHFP) es igual a la presión de tratamiento en superficie (STP) + la presión hidrostática (Ph) - menos la caída de presión total (Pf). BHFP = STP + Ph - Pf PRESIONES DE ESTIMULACION: Presión de Fractura FUNDACION UNIVERSIDAD DE AMERICA

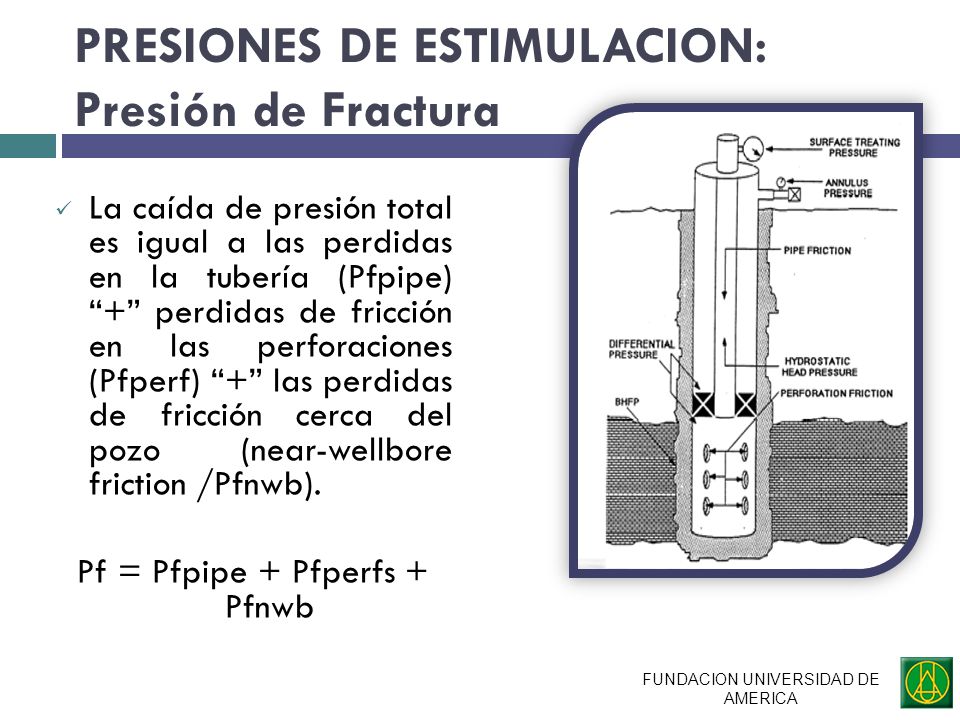

72 La caída de presión total es igual a las perdidas en la tubería (Pfpipe) + perdidas de fricción en las perforaciones (Pfperf) + las perdidas de fricción cerca del pozo (near-wellbore friction /Pfnwb). Pf = Pfpipe + Pfperfs + Pfnwb PRESIONES DE ESTIMULACION: Presión de Fractura FUNDACION UNIVERSIDAD DE AMERICA

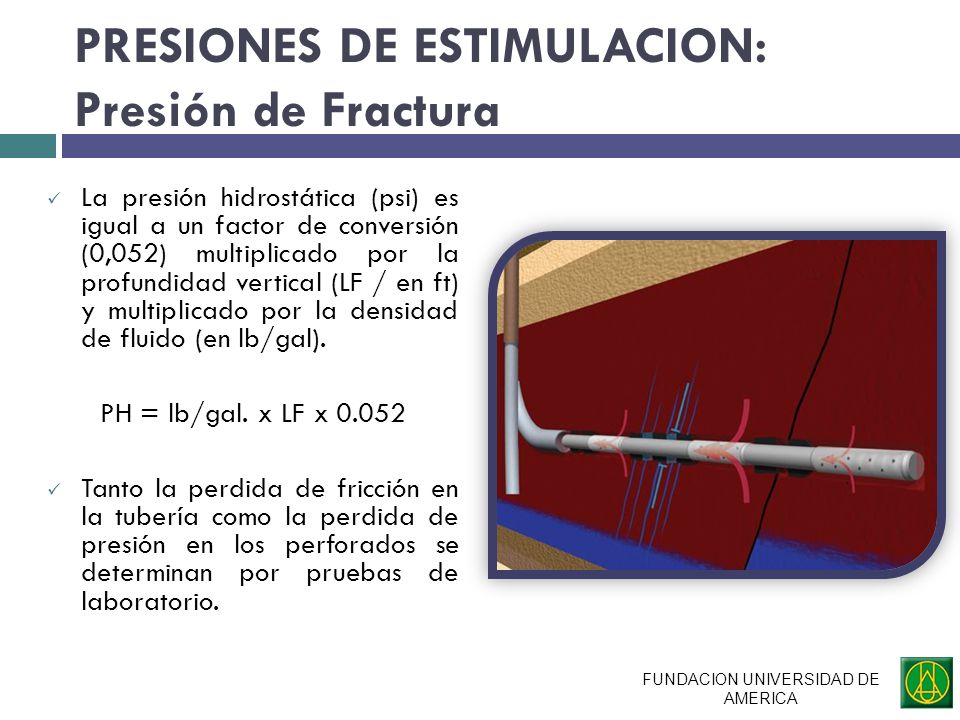

73 La presión hidrostática (psi) es igual a un factor de conversión (0,052) multiplicado por la profundidad vertical (LF / en ft) y multiplicado por la densidad de fluido (en lb/gal). PH = lb/gal. x LF x Tanto la perdida de fricción en la tubería como la perdida de presión en los perforados se determinan por pruebas de laboratorio. PRESIONES DE ESTIMULACION: Presión de Fractura FUNDACION UNIVERSIDAD DE AMERICA

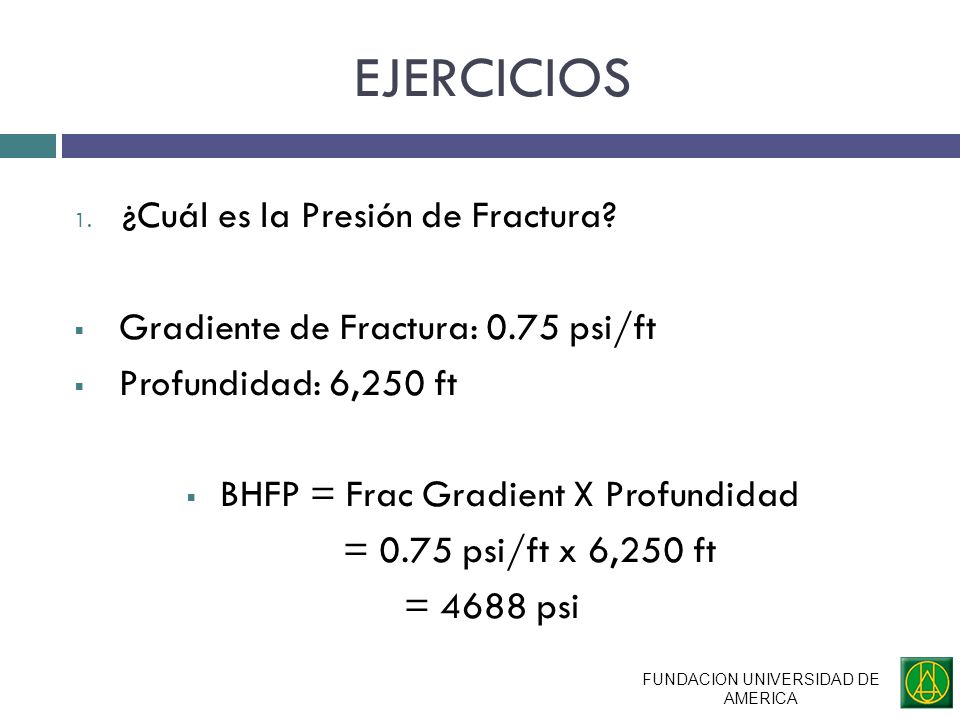

74 EJERCICIOS 1. ¿Cuál es la Presión de Fractura? Gradiente de Fractura: 0.75 psi/ft Profundidad: 6,250 ft BHFP = Frac Gradient X Profundidad = 0.75 psi/ft x 6,250 ft = 4688 psi FUNDACION UNIVERSIDAD DE AMERICA

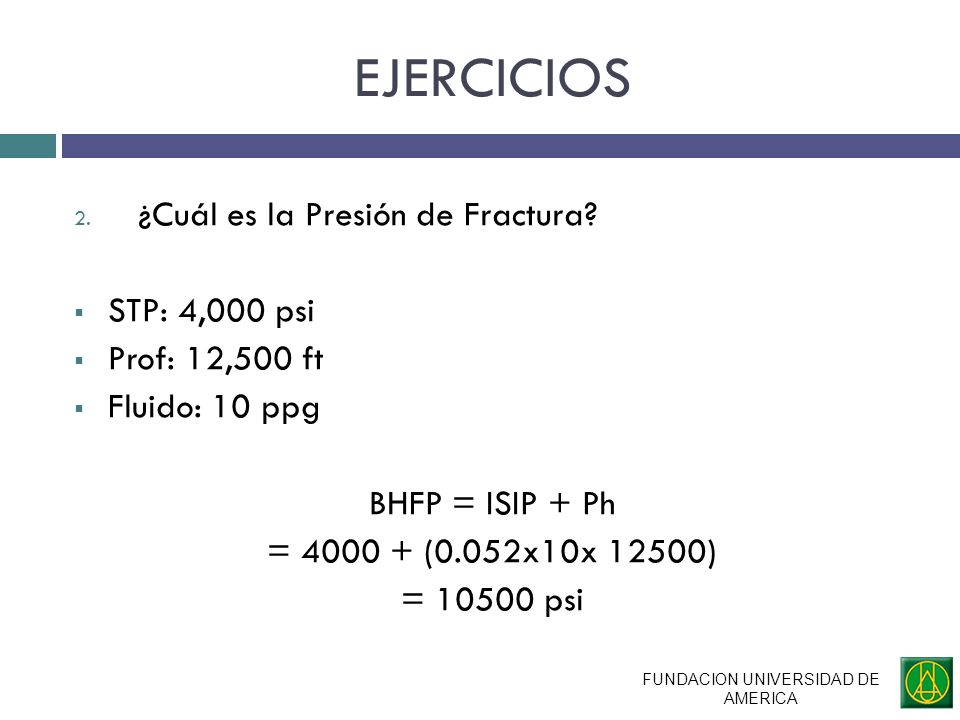

75 2. ¿Cuál es la Presión de Fractura? STP: 4,000 psi Prof: 12,500 ft Fluido: 10 ppg BHFP = ISIP + Ph = (0.052x10x 12500) = psi EJERCICIOS FUNDACION UNIVERSIDAD DE AMERICA

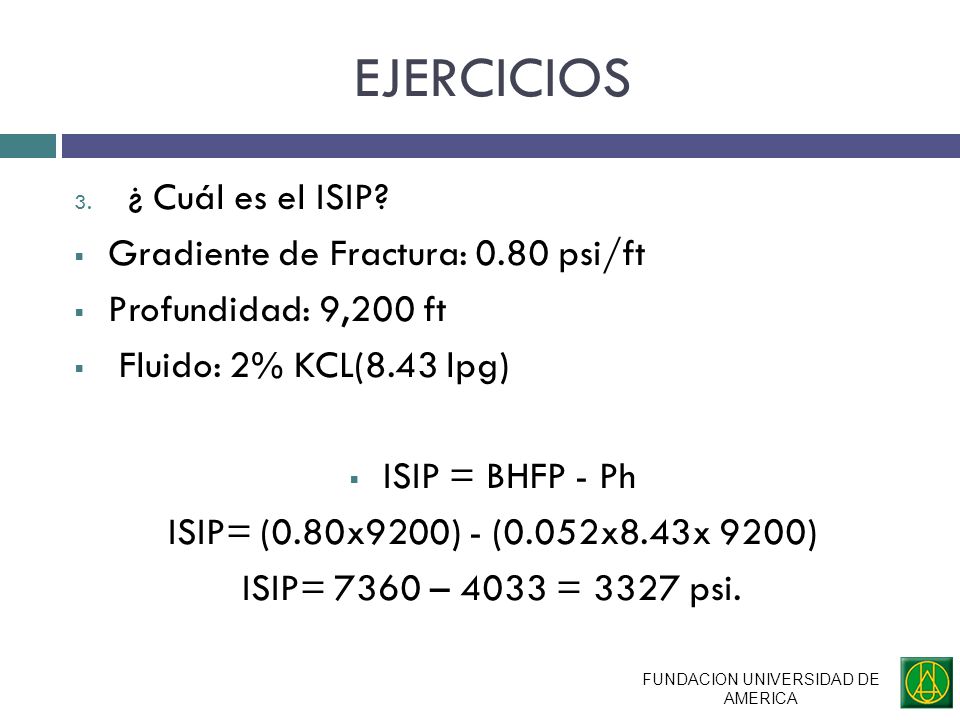

76 3. ¿ Cuál es el ISIP? Gradiente de Fractura: 0.80 psi/ft Profundidad: 9,200 ft Fluido: 2% KCL(8.43 lpg) ISIP = BHFP - Ph ISIP= (0.80x9200) - (0.052x8.43x 9200) ISIP= 7360 – 4033 = 3327 psi. EJERCICIOS FUNDACION UNIVERSIDAD DE AMERICA

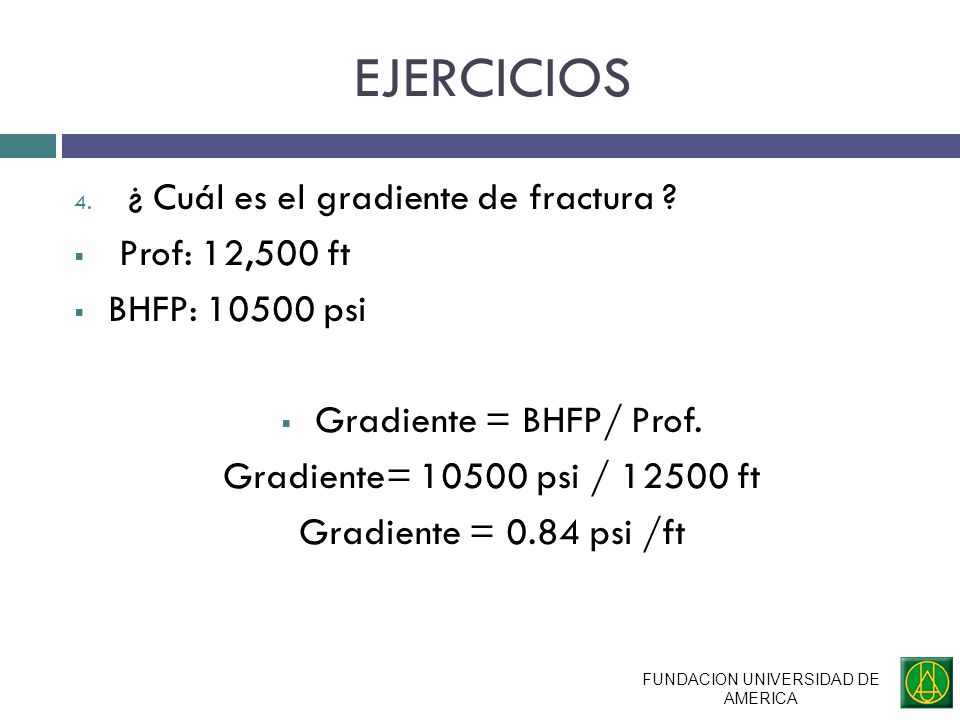

77 4. ¿ Cuál es el gradiente de fractura ? Prof: 12,500 ft BHFP: psi Gradiente = BHFP/ Prof. Gradiente= psi / ft Gradiente = 0.84 psi /ft EJERCICIOS FUNDACION UNIVERSIDAD DE AMERICA

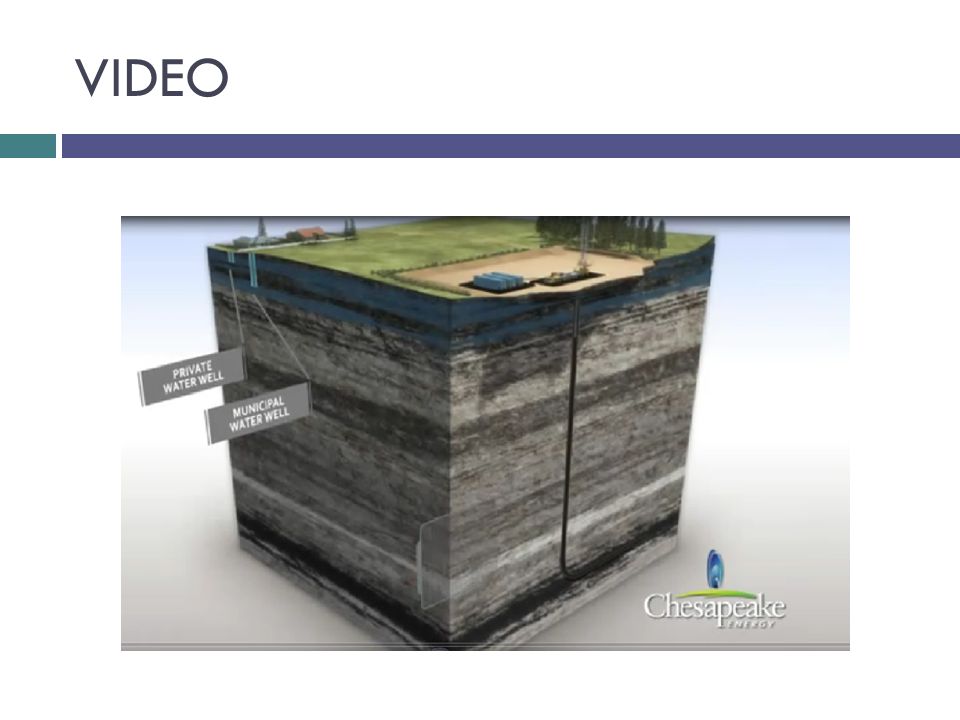

78 VIDEO

79 GRACIAS POR SU ATENCIÓN FUNDACION UNIVERSIDAD DE AMERICA
