ERWIN Herramienta CASE para el modelado de Bases de Datos.

Presentaciones similares


Presentación del tema: "ERWIN Herramienta CASE para el modelado de Bases de Datos."— Transcripción de la presentación:

1 ERWIN Herramienta CASE para el modelado de Bases de Datos

2 Grupo Sintonía ERWINDABD 2 Objetivo Herramienta CASE para el modelado de Bases de Datos Metodología de trabajo: –Modelo Conceptual –Paso al modelo relacional –Modelado con ERWIN. Modelo lógico Modelo físico –Paso al SGBD

3 Grupo Sintonía ERWINDABD 3 Componentes del diagrama Convención IDEF1X Componentes –Entidades –Interrelacciones –Cardinalidades –Reglas de validación

4 Grupo Sintonía ERWINDABD 4 Componentes del diagrama Entidades y atributos Interrelaciones: asociaciones entre entidades nombre Atributos clave Atributos NO clave nombre Atributos clave Atributos NO clave nombre Atributos clave Atributos NO clave interrelación

5 Grupo Sintonía ERWINDABD 5 Comp. del diagrama (cont.) Dominios –Lógico: significado de las entidades, atributos, etc. y relaciones entre ellas. –Físico: valores de los mismos, tipos de datos (char, boolean, …), dominios de validación, valores máximos y mínimos de los datos, …, y vistas.

6 Grupo Sintonía ERWINDABD 6 Entidades 1.- Independientes: no dependen de ninguna otra entidad para su identificación. 2.- Dependientes: dependen de una o más entidades para su identificación. nombre Clave Datos nombre Clave Datos

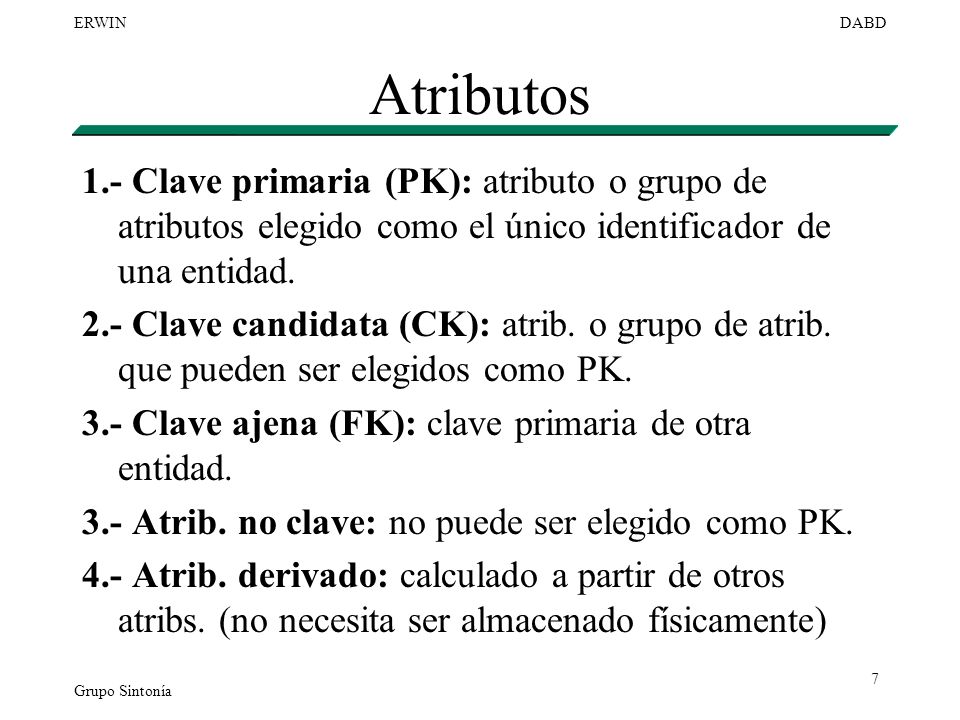

7 Grupo Sintonía ERWINDABD 7 Atributos 1.- Clave primaria (PK): atributo o grupo de atributos elegido como el único identificador de una entidad. 2.- Clave candidata (CK): atrib. o grupo de atrib. que pueden ser elegidos como PK. 3.- Clave ajena (FK): clave primaria de otra entidad. 3.- Atrib. no clave: no puede ser elegido como PK. 4.- Atrib. derivado: calculado a partir de otros atribs. (no necesita ser almacenado físicamente)

8 Grupo Sintonía ERWINDABD 8 Atributos 5.- Role-name.atributo (FK): Nombre del role de un atributo (ej. Reflexivas). Se toma un nuevo nombre para la FK que tenga una connotación con su uso 6.- Grupo (c1,c2,c3): El atributo es un grupo y se listan los componentes 7.- Clave ajena unificada (fk1,fk2,fk3)(FK):La lista de claves se unen en una simple FK 8.- Derivados (D): Cuando un atributo se calcula a partir de otros.

9 Grupo Sintonía ERWINDABD 9 Interrelaciones 1.- En Identificación: la clave primaria de la entidad padre como parte de la clave primaria de la hija para su identificación. 2.- En NO Identificación: la clave primaria de la entidad padre como parte del área de datos de la hija (no en el área de claves. n-padre Clave-padre n-hija Clave-padre (FK) Clave-hija n-padre Clave-padre n-hija Clave-padre (FK) Clave-hija Frase verbal Frase inversa

10 Grupo Sintonía ERWINDABD 10 Interrelaciones En existencia: No se implementan en ERWIN. Se tratan como de no identificación, pero con restricciones de integridad (borrado en cascada, …) No específicas: No hay claves que contribuyan a la relación, pero algunas de las claves de la primera están relacionadas con la segunda. Primera entidad Frase verbal Frase inversa Segunda entidad

11 Grupo Sintonía ERWINDABD 11 Interrelaciones Jerarquías: Cuando cada categoría de la entidad representa un subgrupo de un padre genérico y existe un atributo discriminador. Pueden ser completas e incompletas. Atributo discriminador Presentes todas las categorías No todas las categorías presentes Completa Incompleta Padre genérico Categoría 1 Categoría N

12 Grupo Sintonía ERWINDABD 12 Interrelaciones. Cardinalidades En identificación: En NO identificación: (además de las anteriores se permiten nulos en el lado derecho) Una a cero o más Una a una o más Una a cero o una Una a exactamente N P Z N Cero o una a exactamente N N N a M (relaciones no específicas)

13 Grupo Sintonía ERWINDABD 13 Interrelaciones Reflexivas Donde la entidad padre coincide con la entidad hija Es obligatoriamente una interrelación de tipo NO IDENTIFICACIÓN. Resolución: –El nombre de la clave ajena (FK) cambian en el área de datos (owner-id.clave). –Es opcional (cardinalidad mínima a 0 => diamante) nombre Clave Otros atributos... Owner-id.Clave

14 Grupo Sintonía ERWINDABD 14 Interrelaciones No Específicas Interrelaciones N:M Resolución: Creación de una nueva entidad dependiente en identificación (propagando claves). PE: Persona DNI Nom_persona Dirección ID_dirección Detalles_dir Dirección-uso ID_direccion (FK) DNI (FK) tipo_uso Fecha_uso Puede_usarUsado_por

15 Grupo Sintonía ERWINDABD 15 Interrelaciones n-arias Sólo se permiten relaciones binarias Resolución: Creación de una nueva entidad dependiente en identificación (propagando claves). PE: Compañía ID_comp Nombre_comp Cliente ID_cli Nombre_cli Contrato ID_comp (FK) ID_prod (FK) ID_cli (FK) Detalles vendefirma Producto ID_prod Nombre_prod es_comprado

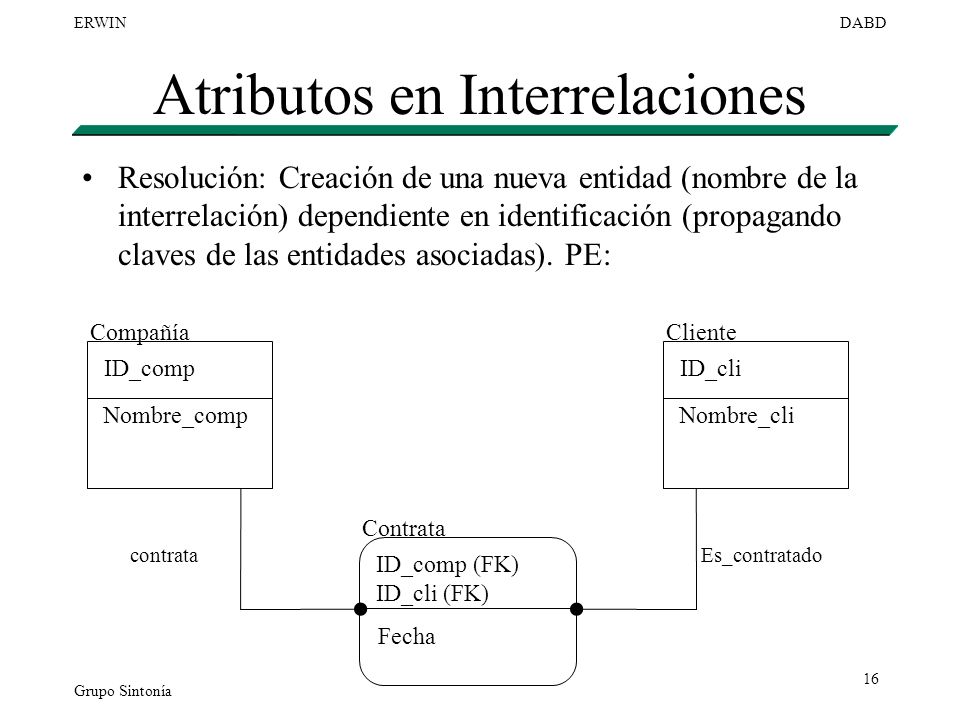

16 Grupo Sintonía ERWINDABD 16 Atributos en Interrelaciones Resolución: Creación de una nueva entidad (nombre de la interrelación) dependiente en identificación (propagando claves de las entidades asociadas). PE: Compañía ID_comp Nombre_comp Cliente ID_cli Nombre_cli Contrata ID_comp (FK) ID_cli (FK) Fecha contrataEs_contratado

17 Grupo Sintonía ERWINDABD 17 Atributos multivaluados Un atributo multivaluado en erwin se representa mediante una tabla. Tiene Persona Teléfono DNI: Char (18) Nombre:char(18) Direc: char (18) Número:Char(18) DNI:char(18)

18 Grupo Sintonía ERWINDABD 18 Herramienta La herramientea consiste en un ejecutable (MMOPN32.exe)

19 Grupo Sintonía ERWINDABD 19 ToolBox y ToolBar Selección de entidades y relaciones Manipulación de datos Añadir Interrelaciones Añadir Entidad Añadir Jerarquía Añadir Texto Crear Informe Ver Entidades Ver Entidades y Atributos Ver definiciones Funciones de zoom Generar esquema Seleccionar servidor Comparar el modelo físico y sincronizar

20 Grupo Sintonía ERWINDABD 20 ToolBox Modelo lógico Modelo físico Entidad Jerarquia Texto Manipulación Interrelacciones Vistas

21 Grupo Sintonía ERWINDABD 21 Entidades Construir entidades –Erwin toolbox –Editor de entidad (Nombre, notas, Definición) Editor de definición de entidad –Dos veces sobre entidad (anotar/editar definición, consultar definición y cambiar nombre)

22 Grupo Sintonía ERWINDABD 22 Entidades

23 Grupo Sintonía ERWINDABD 23 Atributos Usar el editor entidad-atributo –Construir atributo de clave primaria –Construir atributo no clave –Construir clave alternativa –Construir una clave invertida –Navegar a otras entidades –Editor de definición de atributos ( generar definiciones, notas, consultar y definir atributos) Editar sobre pantalla –Añadir atributos a una entidad

24 Grupo Sintonía ERWINDABD 24 Atributos. Tipos

25 Grupo Sintonía ERWINDABD 25 Atributos PK

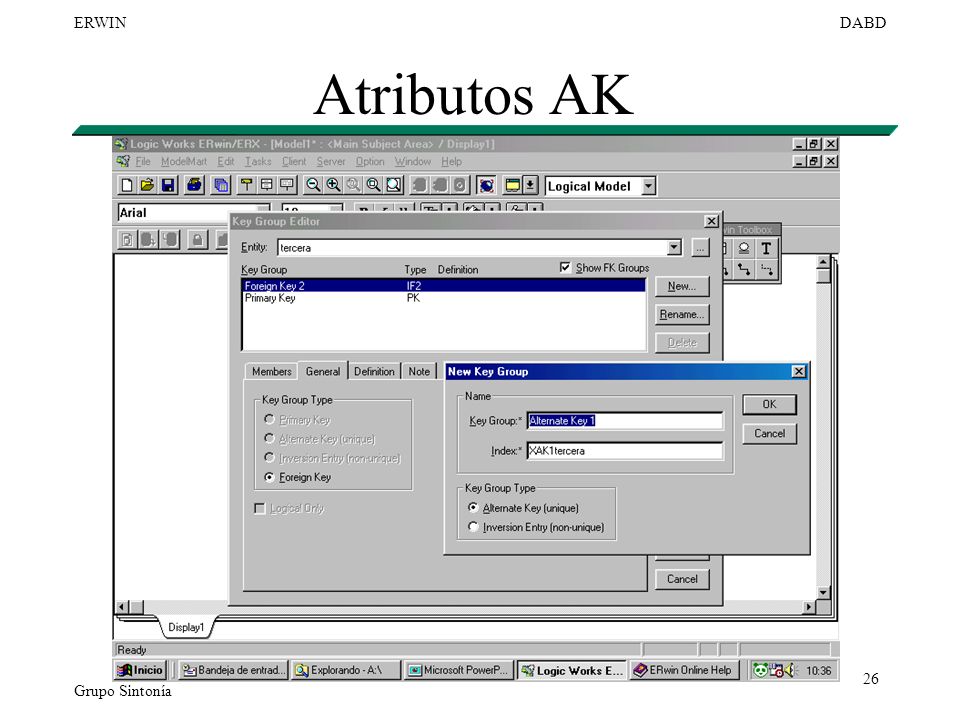

26 Grupo Sintonía ERWINDABD 26 Atributos AK

27 Grupo Sintonía ERWINDABD 27 Interrelaciones Construir la relación –Seleccionar el tipo de relación deseada –Seleccionar padre –Seleccionar hijo –Relacionar la flecha Posicionarla –Se puede ajustar por origen, destino, manejar la relación Nombrar la relación –Con el botón derecho en la línea, editor de la relación.

28 Grupo Sintonía ERWINDABD 28 Relaciones. Características

29 Grupo Sintonía ERWINDABD 29 Relaciones. Restricciones Establecer restricciones –Segundo botón en la línea –Editor relación –Rolename/IR action –En IR elegir para el padre y el hijo las restricciones de borrado, inserción y modificación deseadas Para relaciones en identificación hay: restrict, cascada, set null, set default, none Para relaciones en no identificación hay: restrict, cascada, none

30 Grupo Sintonía ERWINDABD 30 Relaciones. Rolename

31 Grupo Sintonía ERWINDABD 31 Jerarquías

32 Grupo Sintonía ERWINDABD 32 Modelo Físico. Vistas

33 Grupo Sintonía ERWINDABD 33 M.F. Reglas Validación (I)

34 Grupo Sintonía ERWINDABD 34 M.F. Reglas Validación (II)

35 Grupo Sintonía ERWINDABD 35 M.F. Reglas Validación (III)

36 Grupo Sintonía ERWINDABD 36 Disparadores

37 Grupo Sintonía ERWINDABD 37 Generación del Script Una vez generado el modelo, se crea el script, dependiente del SGBD. Pasos: Elección del modelo físico; Pinchar en: Server> Target Server

38 Grupo Sintonía ERWINDABD 38 Restricciones de integridad

39 Grupo Sintonía ERWINDABD 39 Opciones del script Una vez elegido el SGBD (en nuestro caso Oracle)

40 Grupo Sintonía ERWINDABD 40 Opciones del script Las opciones de la primera línea son: –Report (list box): Muestra el report actual, aunque se puede elegir otro (pinchando) –New: Abre un nuevo report y salva el actual con otro nombre –Rename: Cambia el nombre al report –Delete: Borra el report seleccionado.

41 Grupo Sintonía ERWINDABD 41 Opciones del script Schema generation: Muestra en el recuadro las opciones que se debe incluir para el SGBD. Las opciones marcadas son: –Referential Integrity: Da la opción de tener en control en el borrado y modificación de tablas. PK: Hacer cumplir la identidad única de cada fila en cada tabla FK: Hacer cumplir la integridad referencial cuando la clave borrada es ajena ON DELETE: Hacer cumplir la integridad referencial cuando se borra una variable ON UPDATE: Hacer cumplir la integridad referencial cuando se modifica una variable

42 Grupo Sintonía ERWINDABD 42 Opciones del script UNIQUE (AK): Una clave debe ser única SP_PRIMARY KEY: Incluir en el sistema procedimientos que generan la clave primaria en cada tabla SP_FOREIGN KEY: Incluir en el sistema procedimientos que generan la clave ajena –Schema options: Controla el nivel del esquema de opciones Incluir una definición de objeto físico en el esquema CREATE PROCEDURE: Incluye un procedimiento de almacenamiento del esquema DROP PROCEDURE: Incluye sentencias de borrado del esquema

43 Grupo Sintonía ERWINDABD 43 Opciones del script DROP MACRO. Incluye sentencias de borrado de las macro del esquema PRE_SCRIPT. Ejecuta pre-scripts sujetos a un esquema después de que el esquema es generado PRE_SCRIOPT. POST_SCRIPT. Ejecuta post-scripts sujetos a un esquema después de que el esquema es generado DISTINCT DATATYPE. Incluir sentencias CREAR DISTINCT para cada tipo de usuario DB2/2 en el esquema. Se pueden generar los usuarios en el editor de dominios. CREATE DOMAIN. Incluir sentencias de crear dominios para cada usuario InterBAse o Rdb en el esquema. Se pueden definir los usuarios en el editor de dominios CREATE DATATYPE. Incluir sentencias de crear DATATYPE para cada usuario SQL en el esquema.. Se pueden definir los usuarios en el editor de dominios

44 Grupo Sintonía ERWINDABD 44 Opciones del script TABLESPACE Incluir sentencias de Crear tablespace en el esquema ROLLBLACK SEG. Incluir sentencias crear rollback segment en el esquema DATABASE. Incluir sentencias para crear database en el esquema. SEGMENT. Incluir sentencias crear segment en el esquema CREATE DBSPACE. Incluir sentencias crear dbspace en el esquema SP_ADDTYPE. Incluir sentencias de crear SP_ADDtype en el esquema CREATE RULE. Incluir validación de definición en el esquema CREATE DEFAULT. Incluye definición de variables por defecto en el esquema

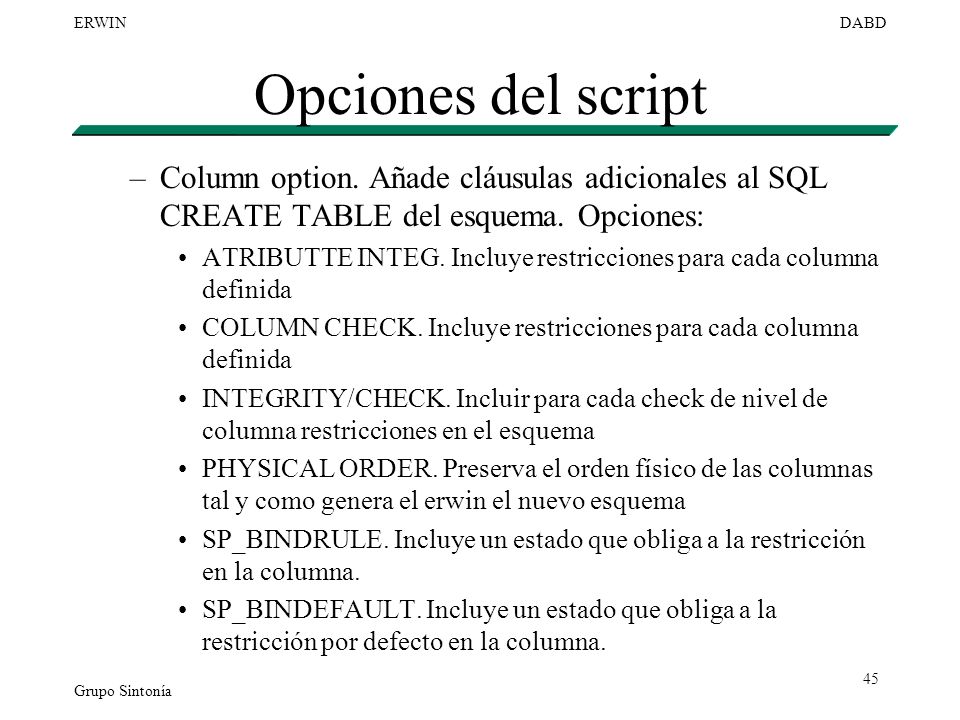

45 Grupo Sintonía ERWINDABD 45 Opciones del script –Column option. Añade cláusulas adicionales al SQL CREATE TABLE del esquema. Opciones: ATRIBUTTE INTEG. Incluye restricciones para cada columna definida COLUMN CHECK. Incluye restricciones para cada columna definida INTEGRITY/CHECK. Incluir para cada check de nivel de columna restricciones en el esquema PHYSICAL ORDER. Preserva el orden físico de las columnas tal y como genera el erwin el nuevo esquema SP_BINDRULE. Incluye un estado que obliga a la restricción en la columna. SP_BINDEFAULT. Incluye un estado que obliga a la restricción por defecto en la columna.

46 Grupo Sintonía ERWINDABD 46 Opciones del script VALIDATION: incluye reglas de validación por cada columna FIELDPROC/CHECK. Incluye un estado que obliga a la restricción por defecto de la columna. INITIAL VALUE. Incluye un estado de asignación de variables iniciales a la columna. COLUMN LABEL.Incluir una asignación de etiquetas a la columna. LABEL. Incluir una asignación de etiquetas de columna. COLUMN HEADING. Incluir un estado de asignación de título a la columna. CHECK CONSTR. Incluir una restricción para cada columna definida. USE DOMAIN. Incluir la definición de usuario del dominio de tipo de datos para la columna del esquema

47 Grupo Sintonía ERWINDABD 47 Opciones del script BETWEEN. Incluir la regla de validación para la columna TITLE. Incluir un estado de asignación de títulos a las columnas –TRIGGER option. Permite realizar la integridad referencial seleccionando una más de las opciones: ERWIN GENERATED. Seleccionar esta opción para incluir los disparadores IR en el esquema para todas las IR –IR Type override. Seleccionar este para incluir cada uno de los disparadores IR del tipo No hacer caso en el esquema para todas las opciones IR. –Relations override. Seleccionar esta opción para incluir cada uno de los disparadores de relación no hacer caso en el esquema para todas las opciones IR.

48 Grupo Sintonía ERWINDABD 48 Opciones del script USER DEFINED. Seleccionar para incluir la tabla de disparadores en el sistema si no hay otra seleccionada –IR Type override. Seleccionar este para incluir disparadores IR del tipo No hacer caso en la tabla de disparadores del esquema. –Relations override. Seleccionar esta opción para incluir cada uno de los disparadores de relación no hacer caso en la tabla de disparadores del esquema. –Table options. Permite especificar cuales son las sentencias de definición de datos que se quieren utilizar en la generación del esquema. CREATE TABLE. Incluye sentencias de crear tablas para cada tabla seleccionada cuando se genera el esquema. ENTITY INTEGR. Incluye sentencias en SQL que crea restricciones de reglas en cada tabla.

49 Grupo Sintonía ERWINDABD 49 Opciones del script DROP TABLE. Ejecuta sentencias de borrar tabla antes de ejecutar las sentencias de crear tabla cuando el esquema es generado. Se ejecuta un borrar tabla antes de un crear tabla para cada tabla. INTEGRITY/CHECK. Incluye sentencias para cada restricción y check de nivel de tabla en el esquema generado. Se puede seleccionar cuales son las restricciones y check generadas en el editor de reglas de validación. PHYSICAL STORAGE. Incluye objetos de almacenamiento físico y parámetros del sistema TABLE CHECK. Incluye sentencias SQL para generar reglas de restricción para cada tabla TABLE PRE_SCRIPT. Ejecuta pre-script sujeto a una tabla inmediatamente después de generar la tabla

50 Grupo Sintonía ERWINDABD 50 Opciones del script TABLE POST_SCRIPT. Ejecuta post-script sujeto a una tabla inmediatamente después de generar la tabla. VALIDPROC/CHECK. Incluye sentencias de restricción de check para el nivel de tabla para DB2/MVS VALIDATION. Incluye reglas de validación asociadas con tablas en el esquema como restricciones y checks y tablas. Solo es válido cuando se elige generar un esquema PROGRESS 4GL. CREATE ALIAS. Incluye nombres de tablas de alias que se definen en el esquema Erwin (Solo para DB/2, DB2/VMS) DROP ALIAS. Seleccionar para incluir sentencias de borrado de nombres de la tabla de alias. Se ejecuta uno por cada alias generado en el esquema. CREATE MACRO. Seleccionar para incluir macros de teradata en el esquema

51 Grupo Sintonía ERWINDABD 51 Opciones del script DROP MACRO. Seleccionar para incluir sentencias que borran previamente las Terada macros definidas CREATE SYNONYM. Seleccionar para incluir nombres de tablas sinónimas en el esquema definido. DROP SYNONYM. incluye sentencias para borrar previamente nombres de tablas sinónimas en el esquema definido. CREATE PROCEDURE. Incluir procedimientos almacenados que se definen en el esquema DROP PROCEDURE. Incluye sentencias que borran previamente los procedimientos almacenados en el esquema.

52 Grupo Sintonía ERWINDABD 52 Opciones del script –Statement format:Determina si el esquema incluye un Create o un alter para cada clave primaria o ajena. Si la tabla que requiere una nueva ya existe en la BBDD usar la opción alter. CREATE/PK. Incluir una claúsula de clave primaria en una create table ALTER/PK. Incluir una claúsula de clave primaria en una alter table CREATE/FK. Incluir una claúsula de clave ajena en una create table ALTER/FK. Incluir una claúsula de clave ajena en una alter table

53 Grupo Sintonía ERWINDABD 53 Opciones del script –View options. Permite tener control de las vistas del esquema. CREATE VIEW. Incluir estados create view para cada vista seleccionada en el esquema. DROP VIEW. Incluir estados drop view antes de ejecutar create view cuando el esquema es generado. Se genera un drop por cada create view. PRE-SCRIPT. Ejecuta pre-scripts sujetos a una vista antes de generar la vista. POST-SCRIPT. Ejecuta post-scripts sujetos a una vista antes de generar la vista.

54 Grupo Sintonía ERWINDABD 54 Opciones del script –Other options. Permite soportar características especiales para la selección del servidor: COMMENTS. Incluir comentarios en las tablas y columnas generadas por Erwin CONSTRAINT NAME. Incluir nombres de restricciones en el esquema. QUOTE NAMES. Insertar sobre las tabls y columnas marcas de presupuesto del esquema OWNER: Incluir la tabla cliente en el estado CREATE TABLE del esquema USE LABELS FOR LOGICAL NAMES. Incluir etiquetas para tablas basadas en un nombre de entidad en el esquema.

55 Grupo Sintonía ERWINDABD 55 Opciones del script Filter. Tabla de dialogo del filtro, selecciona las entidades que se quieren elegir en la subtarea actual para la generación del esquema. –TABLE POOL. Muestra el nombre de las tablas que no han sido seleccionadas –TABLE. Muestra las tablas seleccionadas –TABLE FILTER Muestra las tablas seleccionadas en la generación del esquema actual. PREVIEW. Se realiza un vista previa del esquema PRINT. Imprime el esquema

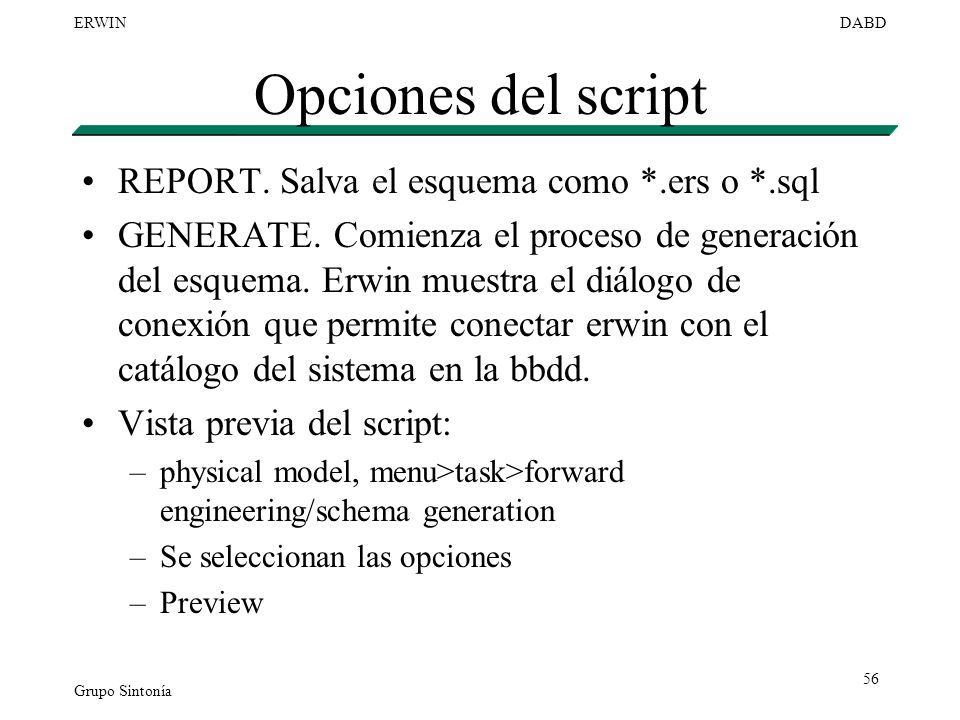

56 Grupo Sintonía ERWINDABD 56 Opciones del script REPORT. Salva el esquema como *.ers o *.sql GENERATE. Comienza el proceso de generación del esquema. Erwin muestra el diálogo de conexión que permite conectar erwin con el catálogo del sistema en la bbdd. Vista previa del script: –physical model, menu>task>forward engineering/schema generation –Se seleccionan las opciones –Preview
