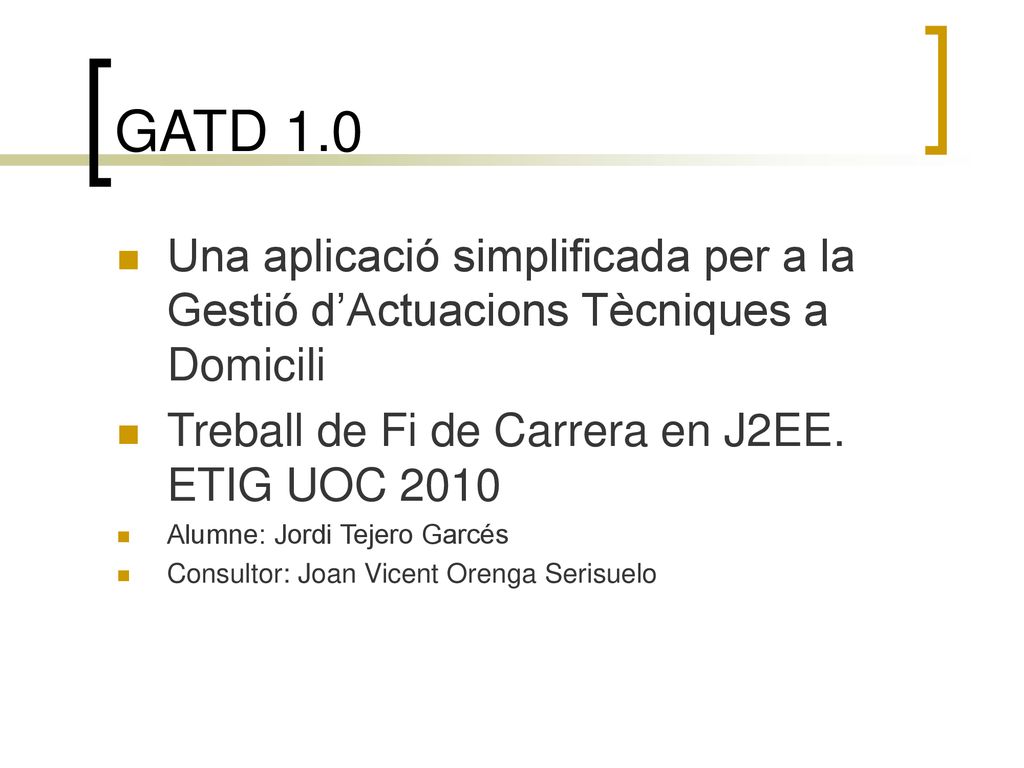

1 GATD 1.0 Una aplicació simplificada per a la Gestió d’Actuacions Tècniques a Domicili Treball de Fi de Carrera en J2EE. ETIG UOC 2010 Alumne: Jordi Tejero Garcés Consultor: Joan Vicent Orenga Serisuelo

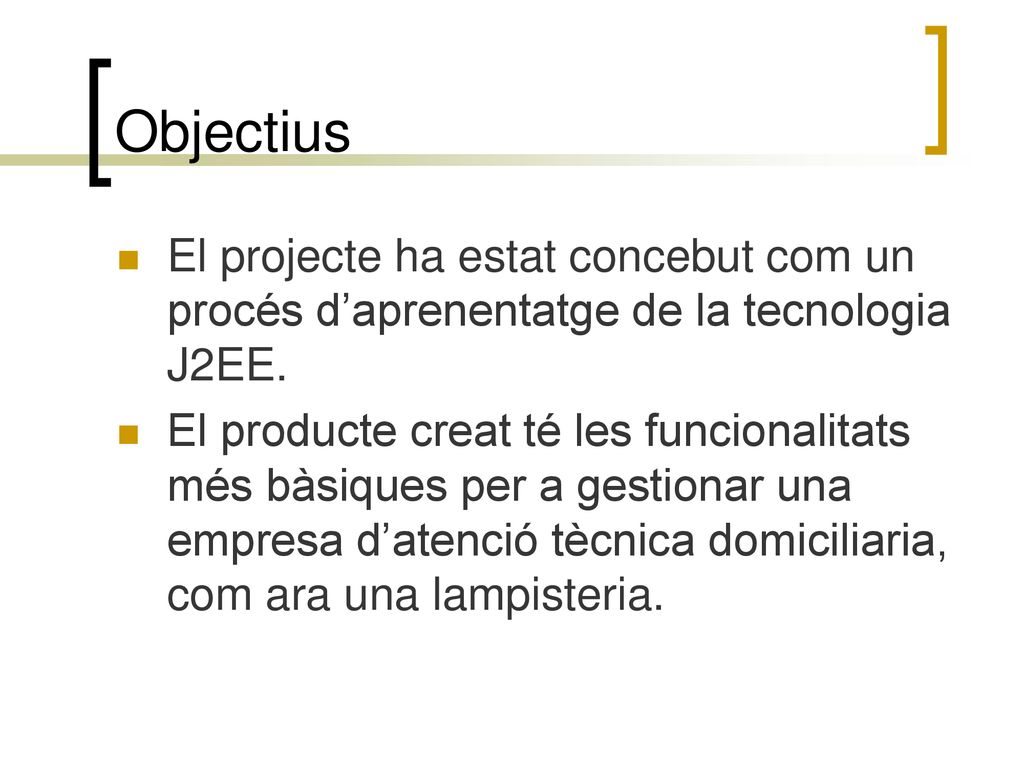

2 Objectius El projecte ha estat concebut com un procés d’aprenentatge de la tecnologia J2EE. El producte creat té les funcionalitats més bàsiques per a gestionar una empresa d’atenció tècnica domiciliaria, com ara una lampisteria.

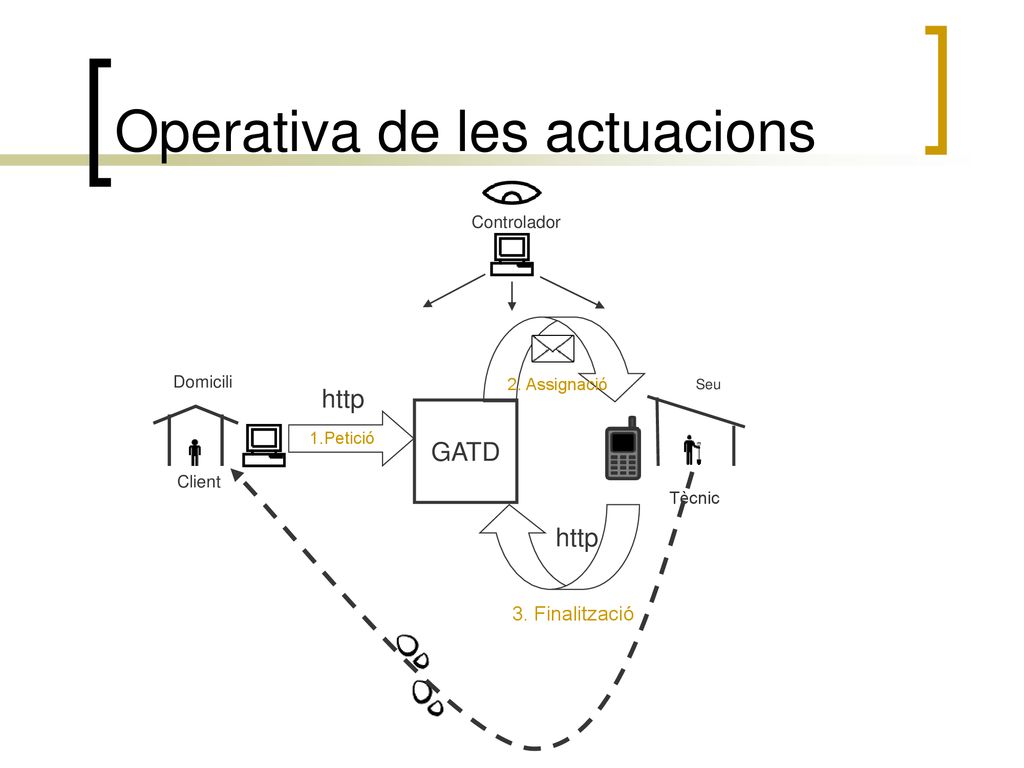

3 Operativa de les actuacions
Controlador Domicili 2. Assignació Seu http GATD 1.Petició Client Tècnic http 3. Finalització

4 Roles dels usuaris Client Tècnic Controlador
Qualsevol se’n pot donar d’alta Fa les peticions via web amb un navegador estàndard Pot consultar-les, modificar-les, anul·lar-les i fer-hi queixes Tècnic Treballa amb un telèfon mòbil senzill Por estar actiu o inactiu Rep les peticions per Les accepta i, acabada la feina, les tanca Pot consultar l’historial dels clients Controlador Fa servir un navegador estàndard Activa i desactiva els tècnics Té llistats de situació de peticions, clients i tècnics Pot donar d’alta, baixa i modificar clients i tècnics Pot modificar peticions i en té una visió més completa que els clients

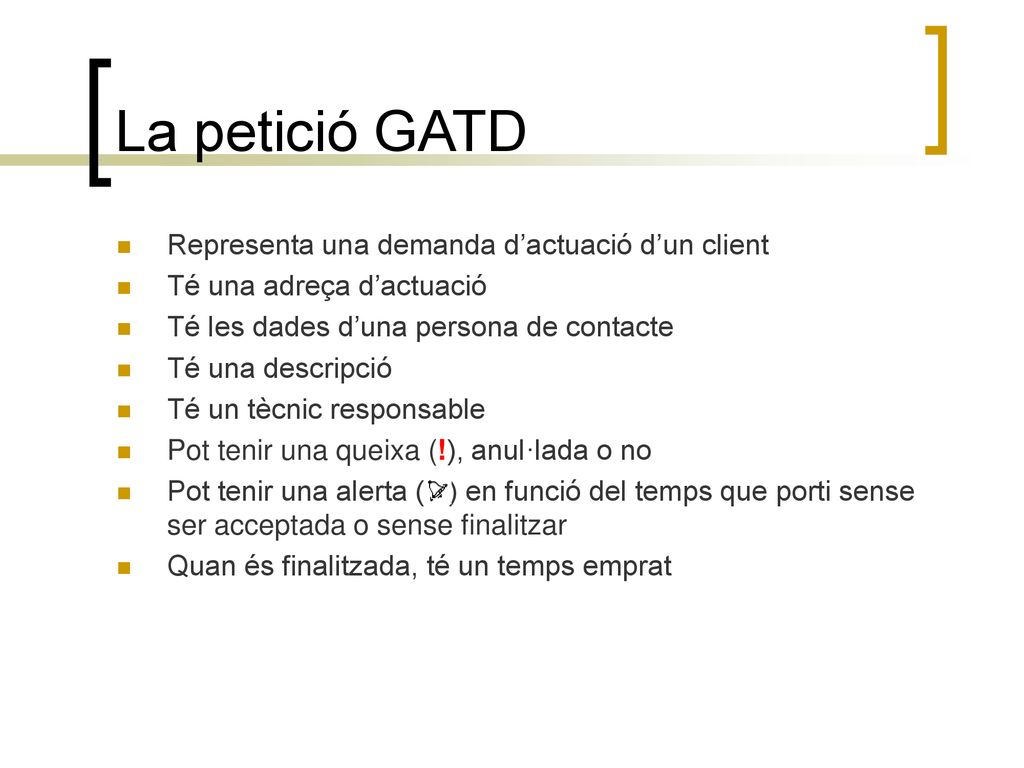

5 La petició GATD Representa una demanda d’actuació d’un client
Té una adreça d’actuació Té les dades d’una persona de contacte Té una descripció Té un tècnic responsable Pot tenir una queixa (!), anul·lada o no Pot tenir una alerta ( ) en funció del temps que porti sense ser acceptada o sense finalitzar Quan és finalitzada, té un temps emprat

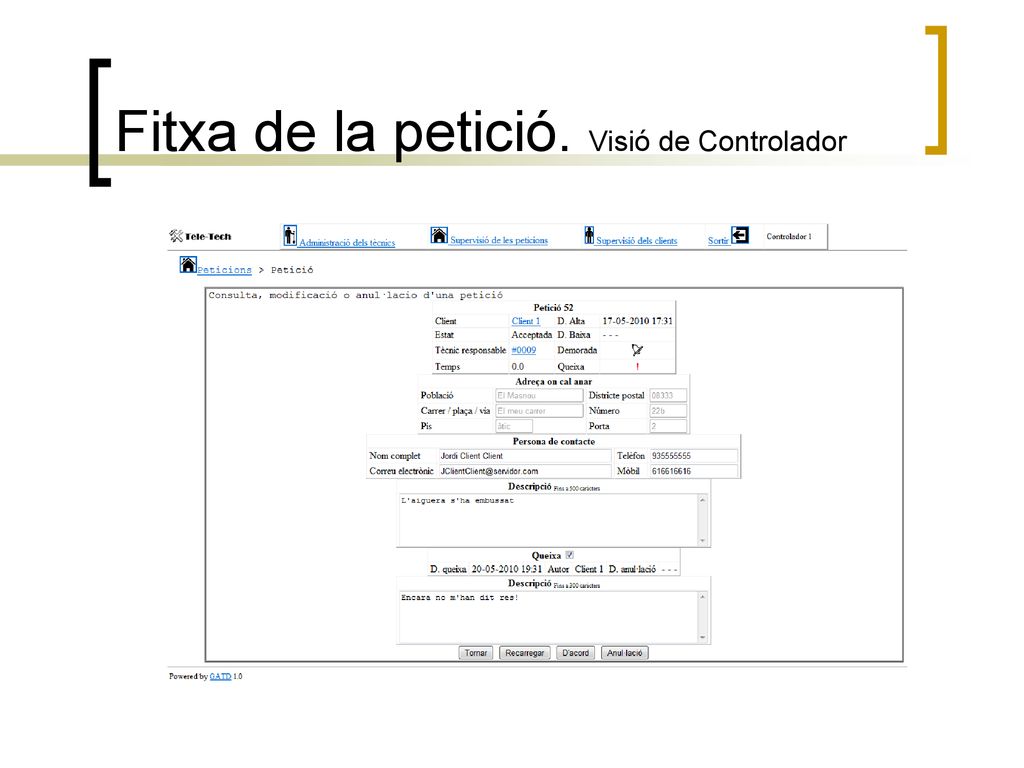

6 Fitxa de la petició. Visió de Controlador

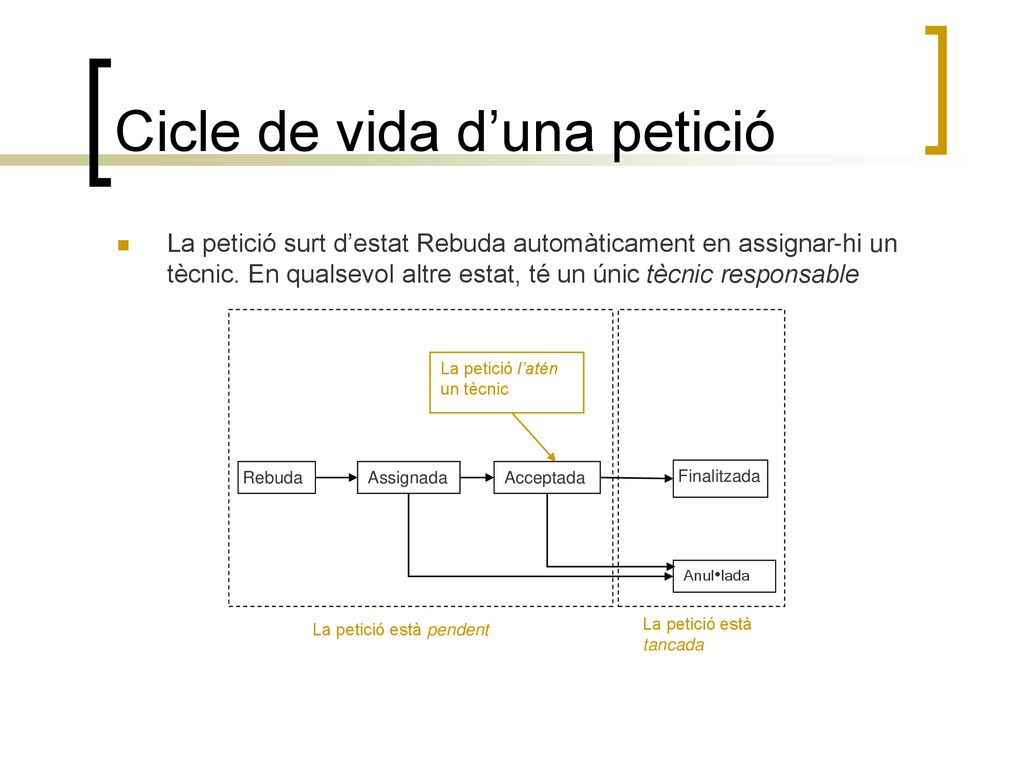

7 Cicle de vida d’una petició
La petició surt d’estat Rebuda automàticament en assignar-hi un tècnic. En qualsevol altre estat, té un únic tècnic responsable La petició està pendent La petició està tancada Assignada Acceptada Finalitzada Anul·lada La petició l’atén un tècnic Rebuda

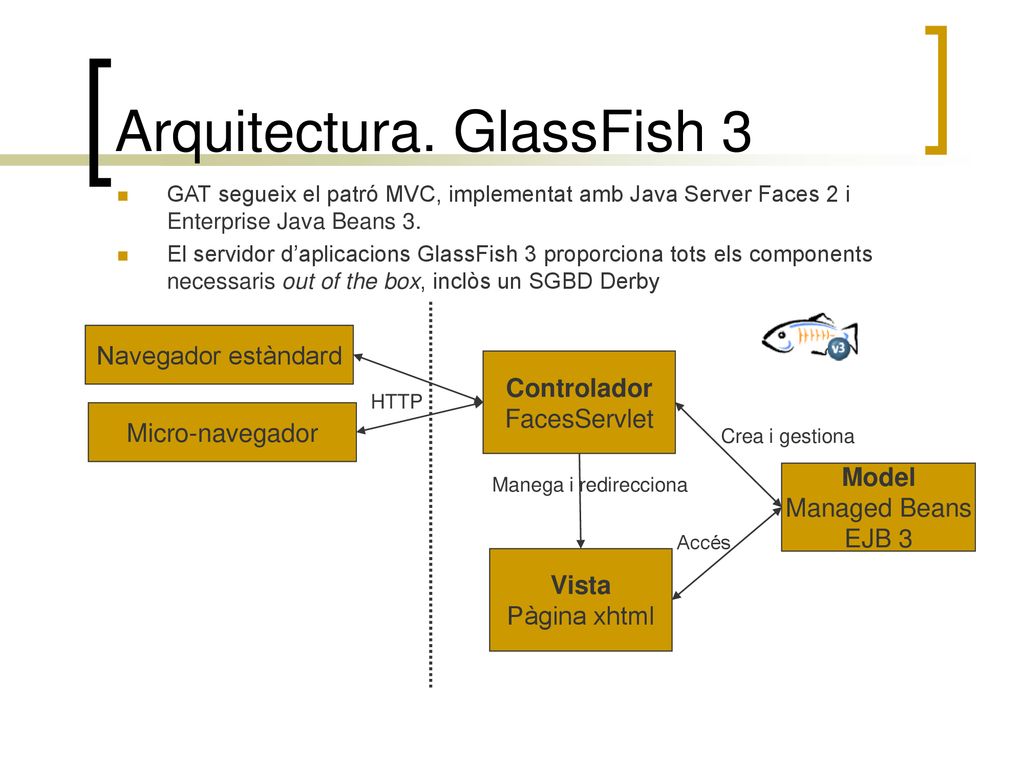

8 Arquitectura. GlassFish 3
GAT segueix el patró MVC, implementat amb Java Server Faces 2 i Enterprise Java Beans 3. El servidor d’aplicacions GlassFish 3 proporciona tots els components necessaris out of the box, inclòs un SGBD Derby Navegador estàndard Controlador FacesServlet HTTP Micro-navegador Crea i gestiona Manega i redirecciona Model Managed Beans EJB 3 Accés Vista Pàgina xhtml

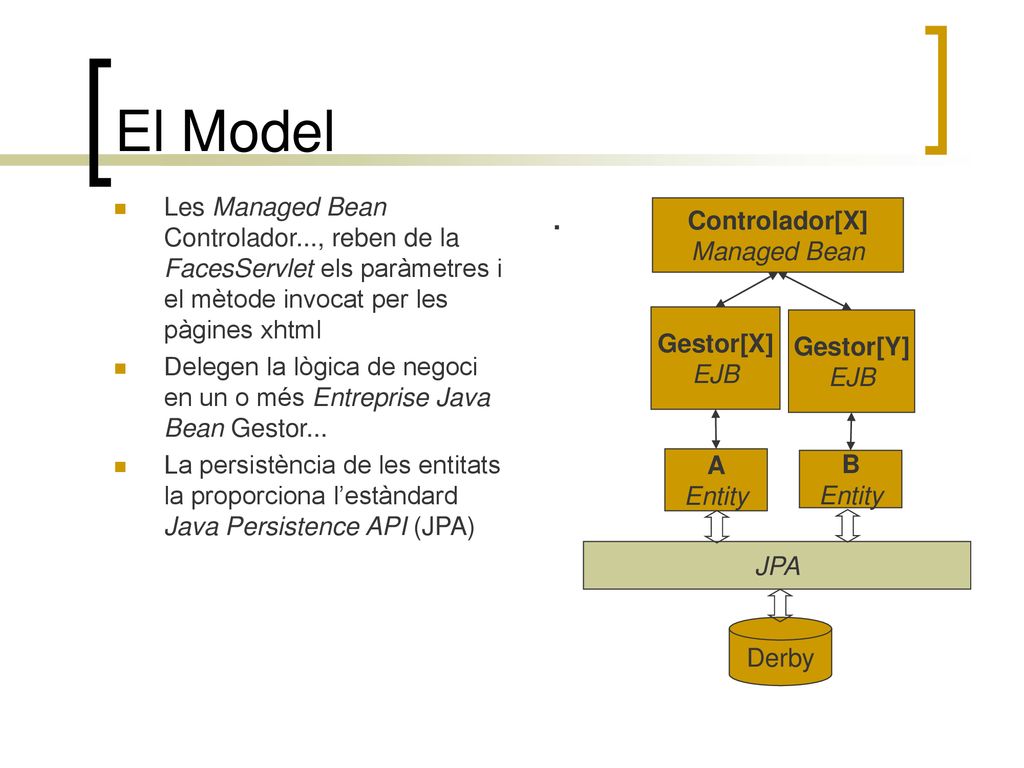

9 El Model Les Managed Bean Controlador..., reben de la FacesServlet els paràmetres i el mètode invocat per les pàgines xhtml Delegen la lògica de negoci en un o més Entreprise Java Bean Gestor... La persistència de les entitats la proporciona l’estàndard Java Persistence API (JPA) . Controlador[X] Managed Bean Gestor[X] EJB Gestor[Y] EJB A Entity B Entity JPA Derby

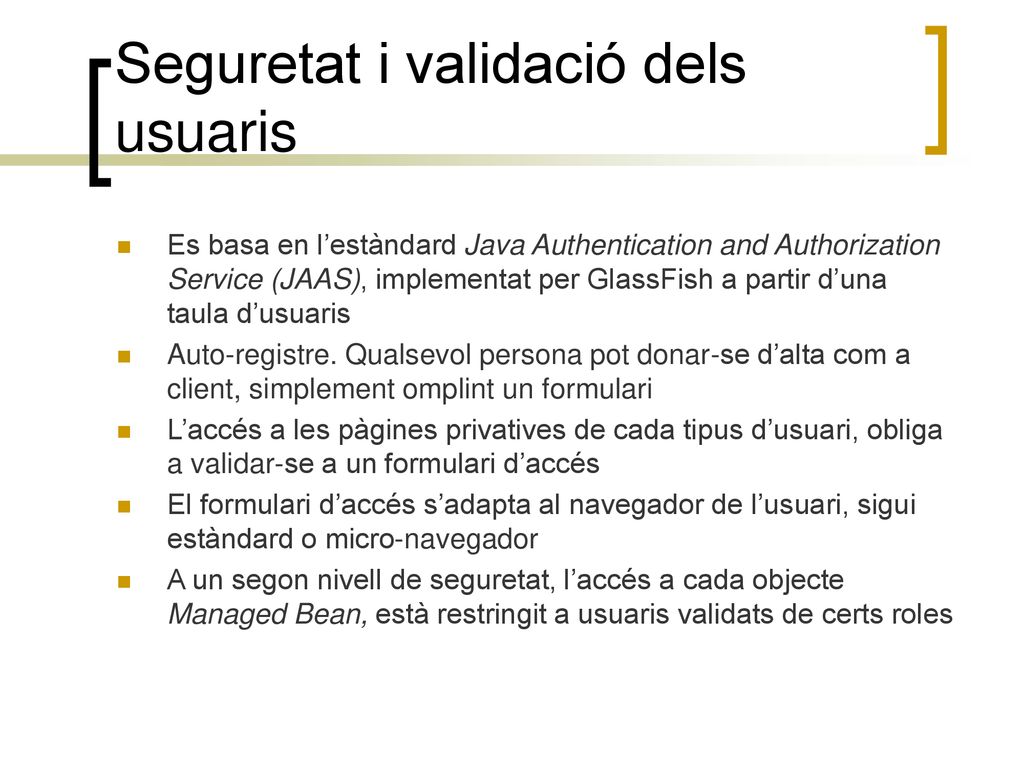

10 Seguretat i validació dels usuaris
Es basa en l’estàndard Java Authentication and Authorization Service (JAAS), implementat per GlassFish a partir d’una taula d’usuaris Auto-registre. Qualsevol persona pot donar-se d’alta com a client, simplement omplint un formulari L’accés a les pàgines privatives de cada tipus d’usuari, obliga a validar-se a un formulari d’accés El formulari d’accés s’adapta al navegador de l’usuari, sigui estàndard o micro-navegador A un segon nivell de seguretat, l’accés a cada objecte Managed Bean, està restringit a usuaris validats de certs roles

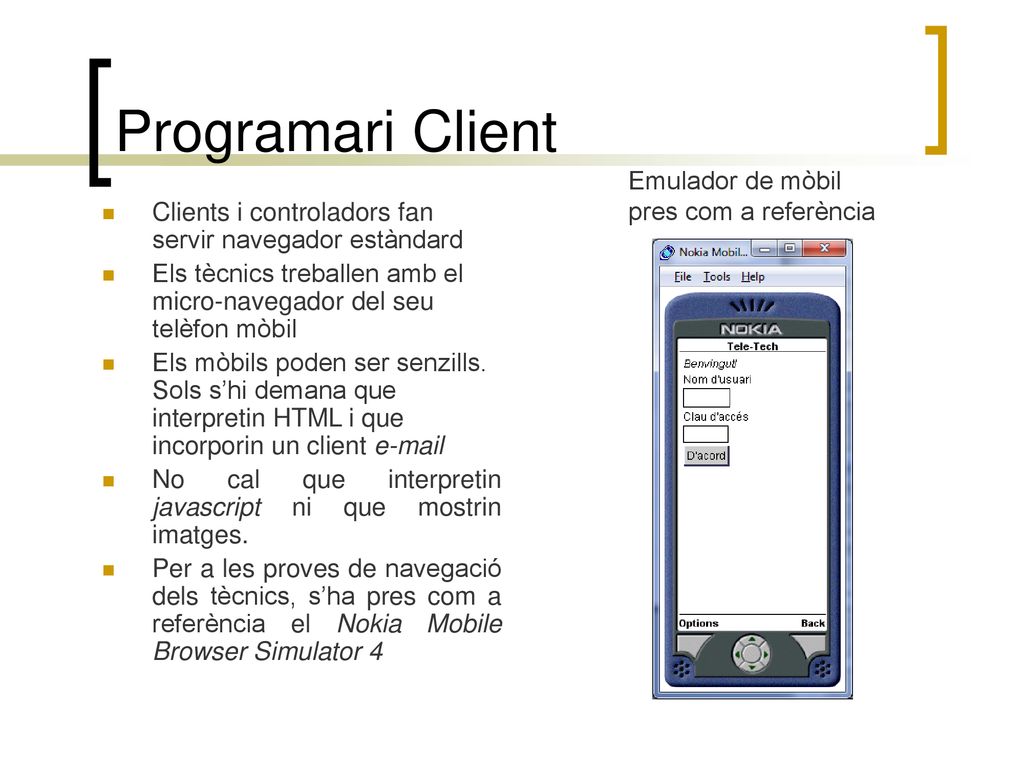

11 Programari Client Emulador de mòbil pres com a referència
Clients i controladors fan servir navegador estàndard Els tècnics treballen amb el micro-navegador del seu telèfon mòbil Els mòbils poden ser senzills. Sols s’hi demana que interpretin HTML i que incorporin un client No cal que interpretin javascript ni que mostrin imatges. Per a les proves de navegació dels tècnics, s’ha pres com a referència el Nokia Mobile Browser Simulator 4

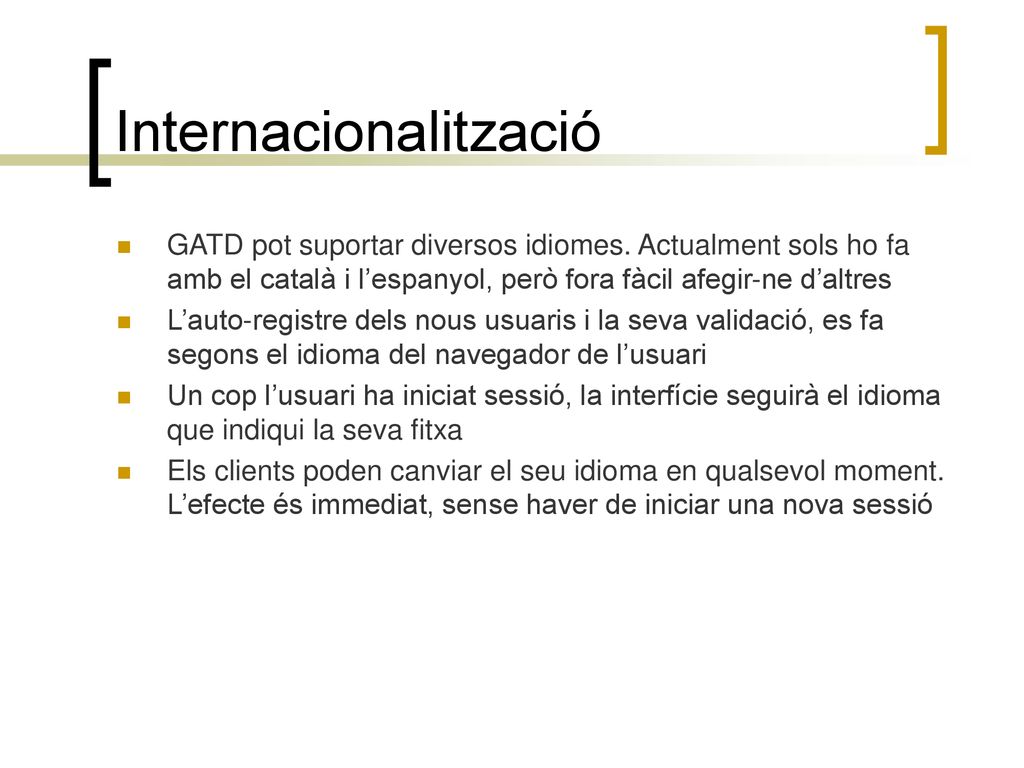

12 Internacionalització
GATD pot suportar diversos idiomes. Actualment sols ho fa amb el català i l’espanyol, però fora fàcil afegir-ne d’altres L’auto-registre dels nous usuaris i la seva validació, es fa segons el idioma del navegador de l’usuari Un cop l’usuari ha iniciat sessió, la interfície seguirà el idioma que indiqui la seva fitxa Els clients poden canviar el seu idioma en qualsevol moment. L’efecte és immediat, sense haver de iniciar una nova sessió

13 Canviant d’idioma Canvis a la fitxa del client, en modificar el idioma. Fragment

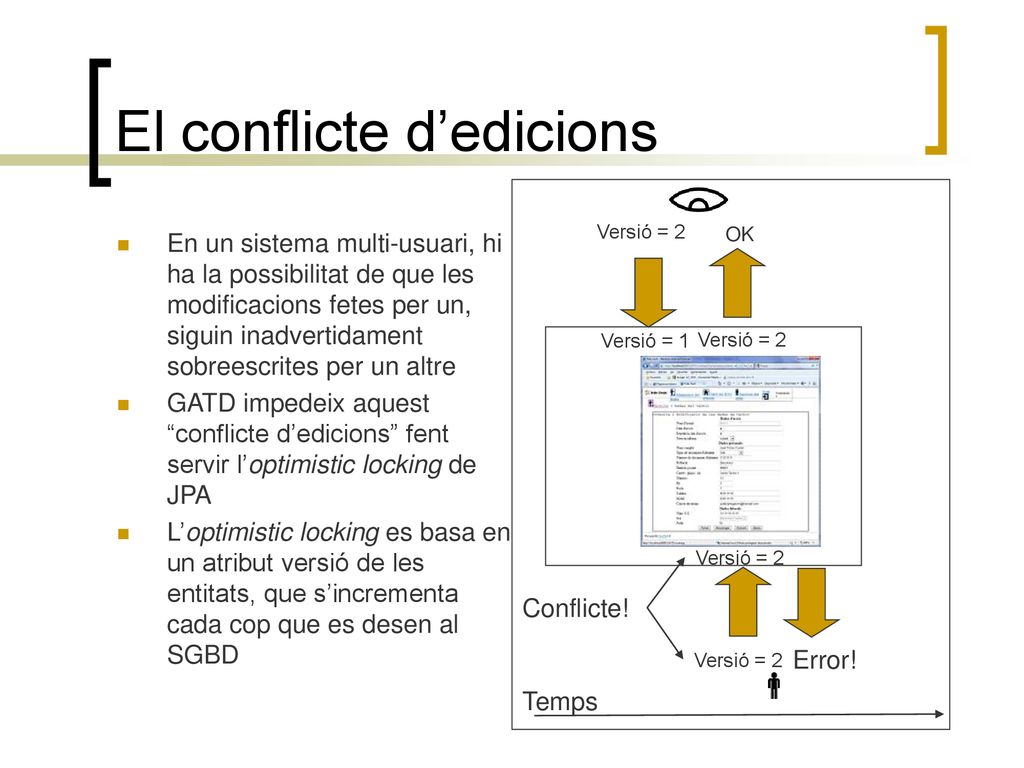

14 El conflicte d’edicions
Versió = 2 En un sistema multi-usuari, hi ha la possibilitat de que les modificacions fetes per un, siguin inadvertidament sobreescrites per un altre GATD impedeix aquest “conflicte d’edicions” fent servir l’optimistic locking de JPA L’optimistic locking es basa en un atribut versió de les entitats, que s’incrementa cada cop que es desen al SGBD OK Versió = 1 Versió = 2 Versió = 2 Conflicte! Versió = 2 Error! Temps

15 Els detalls importen: el botó [Tornar]
A diferència del back del navegador, el botó [Tornar] porta sempre a la pàgina prèviament visitada, encara que l’actual s’hagi carregat molts cops x N [Tornar]

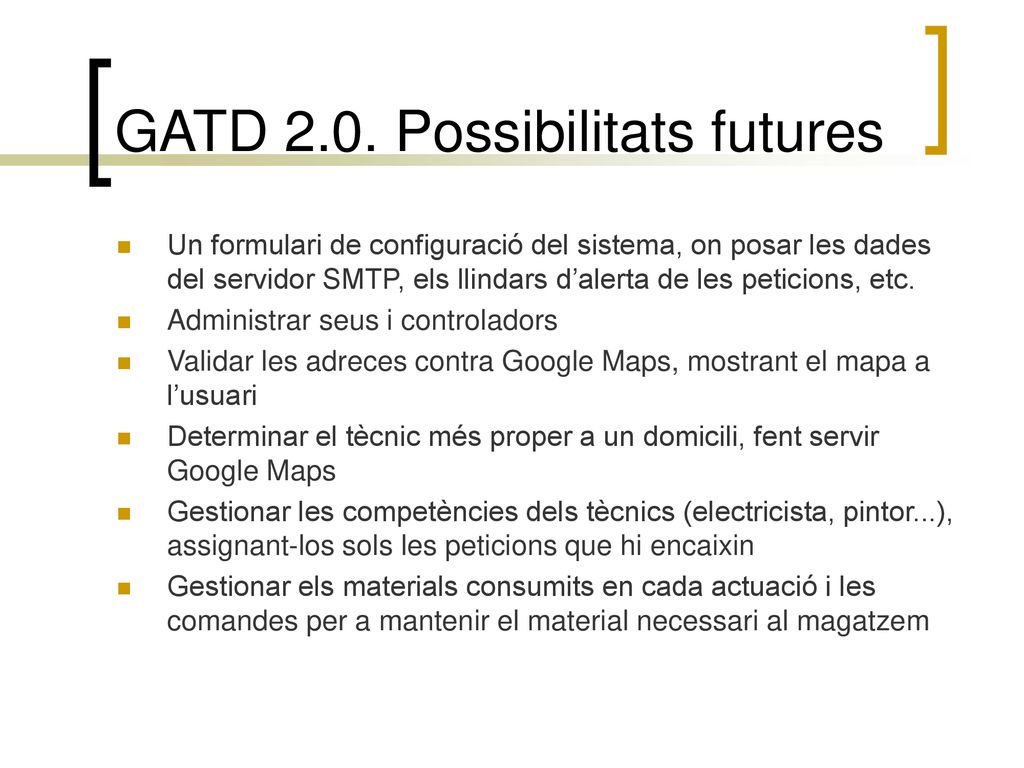

16 GATD 2.0. Possibilitats futures
Un formulari de configuració del sistema, on posar les dades del servidor SMTP, els llindars d’alerta de les peticions, etc. Administrar seus i controladors Validar les adreces contra Google Maps, mostrant el mapa a l’usuari Determinar el tècnic més proper a un domicili, fent servir Google Maps Gestionar les competències dels tècnics (electricista, pintor...), assignant-los sols les peticions que hi encaixin Gestionar els materials consumits en cada actuació i les comandes per a mantenir el material necessari al magatzem

17 El nostre GAT
